顺特变压器温控器通讯协议
温控器通用接口协议v2.0

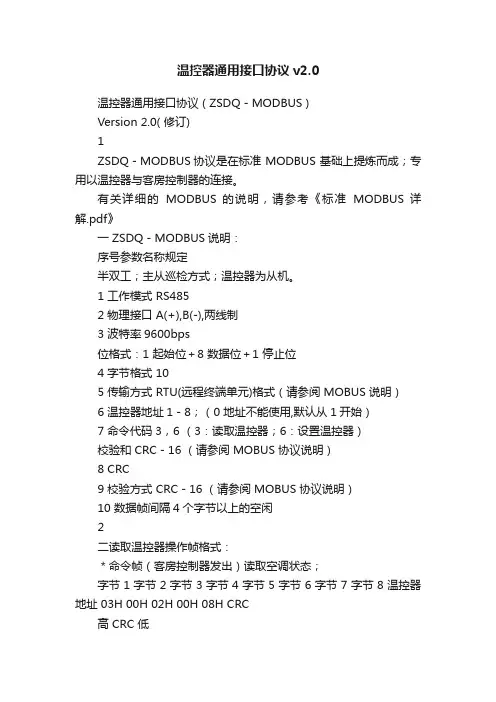

温控器通用接口协议v2.0温控器通用接口协议 ( ZSDQ－MODBUS )Version 2.0( 修订)1ZSDQ－MODBUS协议是在标准 MODBUS 基础上提炼而成；专用以温控器与客房控制器的连接。
有关详细的MODBUS 的说明，请参考《标准MODBUS 详解.pdf》一 ZSDQ－MODBUS说明：序号参数名称规定半双工；主从巡检方式；温控器为从机。
1 工作模式 RS4852 物理接口 A(+),B(-),两线制3 波特率9600bps位格式：1 起始位＋8 数据位＋1 停止位4 字节格式 105 传输方式 RTU(远程终端单元)格式（请参阅 MOBUS 说明）6 温控器地址1－8；（0 地址不能使用,默认从1开始）7 命令代码3，6 （3：读取温控器；6：设置温控器）校验和 CRC－16 （请参阅 MOBUS 协议说明）8 CRC9 校验方式 CRC－16 （请参阅 MOBUS 协议说明）10 数据帧间隔4个字节以上的空闲2二读取温控器操作帧格式：＊命令帧（客房控制器发出）读取空调状态；字节 1 字节 2 字节 3 字节 4 字节 5 字节 6 字节 7 字节 8 温控器地址 03H 00H 02H 00H 08H CRC高 CRC 低＊应答帧（温控器发出）字节 1 字节 2 字节 3 字节4……字节 19 字节 20 字节 21 温控器地址 03H 10H 空调状态值CRC 高 CRC 低空调状态值格式说明表字节数值说明字节4 00字节5 00-01 温控器状态高字节：通常为 0温控器状态低字节：0 表示关闭，1 表示开启字节6 00字节7 01-03 温控器模式高字节：通常为 0温控器模式低字节：1 制冷，2 制热，3 通风字节8 5~35 字节9 0~9 已设定温度高字节：设定温度值的整数值已设定温度低字节：设定温度值的小数值。
没有小数值为0字节 10 00温控器风速高字节：通常为 0 字节11 00-03 温控器风速低字节01 高速02 中速03 低速00 自动字节12 HH 字节13 LL 温控器机器型号高字节温控器机器型号低字节字节14 XX 字节15 00 （本次Version 2.0修订启用该字节,这样RCU上5个控制空调的继电器直接赋予此值，RCU部分就不必再为两管制和四管制另外配置）字节8个bit 位从高到低依次定义为位bit7-bit0，各bit位含义如下：bit7- bit5: 默认0bit4: 继电器1（四管制，冷气阀；两管制，阀关），开启1，关闭0bit3: 继电器2（四管制，暖气阀；两管制，阀开），开启1，关闭0bit2: 继电器3（风机高速），开启1，关闭0bit1: 继电器4（风机中速），开启1，关闭0bit0: 继电器5（风机低速），开启1，关闭0系统备用字 1 低字节（保留）字节16 00 字节17 00 系统备用字 2 高字节（保留）系统备用字2 低字节（保留）字节18 tt字节19 0～9 室内温度高字节：室内温度整数值。
无协议通信 温控器
无协议通信做成：丁涛日期：2015.3.23实验目的：CJ2M通过RS-485端口连接E5ER温控器，通过Compoway/F实现读PV值，写SV值。
①使用无协议实现②使用串口网关实现（FB）实验器材：电脑、CJ2M PLC、CP1W-CIF11、E5ER温控器、电缆线实验内容：➢无协议通信一、硬件接线1.将CP1W-CIF11选件板装在CJ2M CPU选件槽内，CIF11上的DIP开关设定4为OFF，其余ON。
2.CIF11 RDA-接E5ER RS-CIF11 RDB+ 接E5ER RS+3.温控器和PLC分别供电。
二、温控器设置三、通讯数据(一)无协议通信pway/F协议命令格式响应格式1)从变量区读取读取PV值的命令为：ASCII码：STX 01 00 0 01 01 C0 0000 00 0001 ETX BCC16进制：02 3031 3030 30 3031 3031 4330 30303030 3030 30303031 03 40 （24个字节）2)写入变量区写入SV值的命令为：ASCII码：STX 01 00 0 01 02 C1 0003 00 0001 XXXX XXXX ETXBCC16进制：02 3031 3030 30 3031 3032 4331 30303033 3030 30303031 XXXXXXXXXXXXXXXX 03 XX（32个字节）2.设置、编程及内存监控用于无协议通信的指令，TXD/RXD（仅通过CPU 上串口或串行通信板上的串口发送数据）和TXDU/TXDU（通过安装CJ 系列串行通信单元（单元Ver.1.2 以上）的串口发送数据时的专用指令）现用CJ2M自带的选件板槽，所以使用TXD/RXD指令。
1)读PV值●PLC设定通信设置：波特率9600格式7，2，E模式RS-232C。
不需要起始码，禁止起始码。
固定缓存区大小，结束码选择接收字节25个。
YLCD-9000温控箱协议

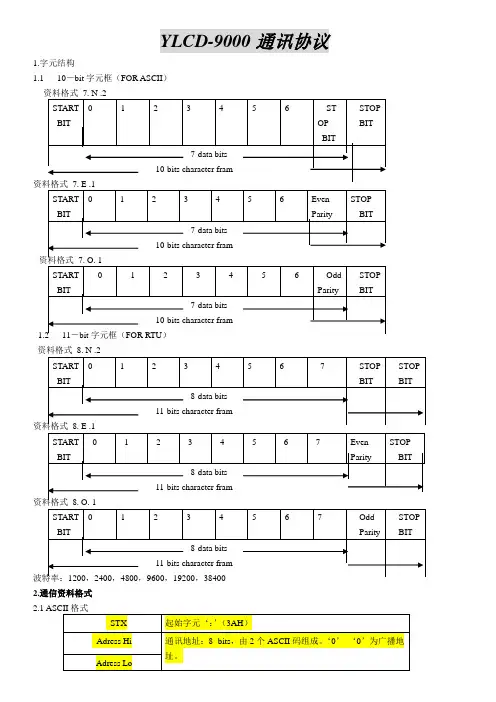

YLCD-9000通讯协议1.字元结构1.1 10―bit字元框（FOR ASCII）2.通信资料格式2.22.3功能码：03H：读出暂存器内容06H：写入一个WORD至暂存器08H：回路侦测2.3.1功能码03H：读出暂存器内容。
例如：对仪表位址01H，读出两个连续于暂存器内的资料内容如下表示；起始暂存器位址为2000H RTU模式：ASCII模式：2.3.2功能码06H：写入一个WORD至暂存器。
例如：对驱动器位址01H，写入03E8H到参数2005H。
ASCII模式：2.3.3功能码08H：回路侦测。
RTU 模式：ASCII模式：2.4.错误通讯时的额外回应：当控制器做通信连接时，如果产生错误，此时控制器会回应错误码且将Function code AND 80H回应给主控系统，让主控系统知道有错误产生。
参考错误通信时错误码的意义。
其中将原功能号AND 80H后返回。
并在Except code中返回错误码（见右上表格）2.5 ASCII模式检查码（LRC Check）：将从Address到Data Content结束加起来的值再取2的补数。
如01H+08H+00H+00H+12H+34H=4FH，取补码=B1H2.6 RTU模式的检查码（CRC Check）检查码由Address到Data content结束。
其运算规则如下：步骤1：令16-bit暂存器（CRC暂存器）=FFFFH。
步骤2：Exclusive OR第一个8-bite byte的讯息指令与低位元16-bite CRC暂存器，做Exclusive OR，将结果存入CRC暂存器内。
步骤3：右移位CRC暂存器，将0填入高位元处。
步骤4：检查右移的值，如果是0，将步骤3的新值存入CRC暂存器内，否则Exclusive OR A001H与CRC暂存器，将结果存入CRC暂存器内。
步骤5：重复步骤3~步骤4，将8-bit全部运算完成。
步骤6：重复步骤2~步骤5，取下一个8-bit的讯息指令，直到所有讯息指令运算完成。
温控器的原理及接线图应用
温控器的原理及接线图应用温控器的原理及接线图应用是一个复杂且深入的主题。
在这里，我将尽力概括和解释温控器的原理及其应用，并提供一个简单的接线图作为示例。
温控器是一种电子设备，被用来监测和控制温度。
它通常包含一个感温元件、一个比较器、一个控制元素和一系列的接线和连接。
温控器的原理是基于负反馈回路。
感温元件是温控器中最重要的组成部分之一。
它可以是一个温度传感器，如热敏电阻（PTC或NTC）或热电偶，也可以是一个温度测量装置，如红外线传感器或激光热像仪。
感温元件的任务是将环境温度转换为电信号，并将其输入到比较器。
比较器是另一个关键的组成部分，它测量感温元件输出的电信号并与设定的温度值进行比较。
如果测量的温度高于或低于设定的温度值，比较器将发出信号来触发控制元素。
控制元素是热控制器中最复杂的部分之一，它根据比较器的输出控制温度。
控制元素可以是电磁继电器、晶体管、可编程逻辑控制器（PLC）或微控制器。
它的任务是根据比较器的信号来打开或关闭相应的电路，以控制温度。
接下来，让我们来看一个简单的温控器的接线图应用。
温控器接线图示例：Power Supply温控器主电源Sense感温元件比较器Wire控制元素（如继电器）控制元素（如继电器）Heat Source Heat Cooler Fan Other DevicesSource在这个接线图示例中，温控器主电源连接在电源供应上。
感温元件是通过感温线连接到温控器的比较器。
控制元件，如继电器，通过控制线连接到温控器的比较器。
当感温元件检测到环境温度高于或低于设定的温度值时，它将发送信号给比较器。
比较器会分析信号并触发相应的控制元件以打开或关闭电路。
打开电路会启动对应的设备，如加热源使温度升高或冷却器使温度降低。
例如，在这个接线图中，如果温度过高，继电器将接通加热源电路来降低温度。
如果温度过低，继电器将关闭加热源电路并启动风扇来提高温度。
温控器的应用非常广泛。
它被广泛用于家庭和工业领域，如空调、电热器、冰箱、温室和水族箱等。
BWD-110系列RS485通讯协议(ModBus)
TW-BWD-110系列系列温控器温控器温控器通信协议通信协议（ModBus_RTU 主从问答方式）每次通信由上位机发出命令、下位机应答正确，完成一次通信。
上位机发出的命令有三种。
1、 温度查询命令。
2、风机强开命令。
3、参数设置命令。
根据不同的命令，下位机对应应答（帧长不同）。
通信参数：波特率： 9600BPS通讯方式：异步通信每个命令、和应答的数据称为帧。
每个帧包括若干个字符（字节）数据。
每个字符包括10位。
其中数据8位，无奇偶校验位，启始、停止各1位。
通信格式（字符结构）：每字符10位含义如下：传输时从左向右依次传输（先送低位后送高位）上位机向下位机发送的上位机向下位机发送的命令帧的命令帧的命令帧的数据格式数据格式数据格式：：①、温度查询命令（读取温控器测量温度、温控状态），功能码采用03h。
上位机的请求必须具有下列格式：一帧包含8个字符（字节）。
1字节（第一字节） 下位机地址1字节（第二字节） 功能码（03h ）2字节（第三、四字节） 数据库起始地址（00 00h ）2字节（第五、六字节） 读取寄存器的数量（00 08h ）2字节（第七、八字节） 报文的CRC-16校验码②、风机强开命令。
（强制温控器风机启动或停止），功能码采用05h。
上位机的请求必须具有下列格式：一帧包含8个字符（字节）。
1字节（第一字节） 下位机地址1字节（第二字节） 功能码（05h ）2字节（第三、四字节） 风机强制开/关命令（00 2Ah 强制开风机/00 25h 强制关风机） 2字节（第五、六字节） 读取寄存器的数量（00 01h ）2字节（第七、八字节） 报文的CRC-16校验码③、参数设置命令（修改温控器控制温度值），功能码采用10h。
上位机的请求必须具有下列格式：一帧包含8个字符（字节）。
1字节（第一字节） 下位机地址1字节（第二字节） 功能码（10h ）1字节（第三字节） 风机关闭温度值1字节 （第四字节） 风机开启温度值1字节 （第五字节） 超温报警温度值1字节 （第六字节） 超高温跳闸温度值2字节 （第七、八字节） 报文的CRC-16校验码下位机成功应答数据格式如下下位机成功应答数据格式如下：：①、下位机应答温度查询命令（读取温控器测量温度、温控状态），功能码采用03h。
变压器温控器通讯协议 modbus
一、通讯设置
1、采用的RS232 或RS485通信方式；
2、通讯协议为MODBUS的RTU格式；
3、串口设置：波特率9600，无校验，8位数据位，1位停止位;
二、数字量输出（位寻址bit），采用MODBUS功能号01读取，为只读变量。
示例：读取1号温控器的所有数字输出量状态
1、温控地址（Device Address）为01
2、功能号（Function Code）为01
3、起始地址（Start Address）为0
4、读取点数（No。
of Point）为4
由数据为02可知，01号温控器的传感器无故障，风机已打开，未报警，未跳闸。
示例：读取1号温控器的所有输入寄存器
1、温控地址（Device Address）为01
2、功能号（Function Code）为04
3、起始地址（Start Address）为0
4、读取点数（No。
of Point）为4
由温控器应答数据可知
A相温度为60℃（64H = 100 ，100-40=60）；B相温度为61℃（65H = 101 ，101-40=61）；C相的传感器有故障；
铁心温度为40℃（50H = 80 ，80-40=40）；。
温控器 YKC485 通讯协议 20 版本
温控器YKC485通讯协议2.0版本一、总则：1．本协议遵循MODBUS-RTU协议规范。
2．本协议适用于YKC485系列温控器产品。
3．本协议的适用波特率为19200Bps。
4．本协议采用异步串行通讯方式1。
RTU模式中每个字节的格式：编码系统：8位二进制，十六进制0-9，A-F 数据位：1起始位，8位数据(低位先送)，不校验1位，停止位1位错误校验区：循环冗余校验(CRC)二．帧格式(链路层)：地址+功能+地址+数据+校验(CRC16)1.地址：1字节，范围：00-128 ，温控器的目标地址，地址00为于广播地址，所有温控器均能识别。
温控器的地址设为00时，不通讯。
2.功能：1字节3.地址: 寄存器地址，高位表示集中控制器地址0x01-0x20，低位表示数据寄存器地址0x01-0x02 0x11 (为16位的地址)集中控制器回应主机时，将地址的bit7置14.数据：数据n*8bit5.校验：低位+高位三、(网络层)数据包:1．0x03：查询命令2．0x06: 设置命令四、传输层协议：1．查询命令发出一个数据包后，30ms内未收到目标收信方的任何应答，查询下一个目标，同一目标三次查询不成功，则放弃，表示通信失败。
2．整个网络系统为主从结构，采用分时操作，温控器不主动发送数据。
五.通讯数据（应用层）:温控器寄存器内容说明如下：00: 地址 00－128 为00表示单机模式不通讯其他为本机地址，但可以接收锁定命令寄存器地址00 01：高8位工作模式及状态相关位为1表示相应模式Bit0-2: 工作模式 1=制热 2=制冷 3=通风 4=睡眠+制热 5=睡眠+制冷 6=恒温Bit3：风机输出状态 0为关 1为开Bit4: 阀1状态 0为关 1为开Bit5: 阀2状态 0为关 1为开Bit6：系统开关机状态0为关机状态 1为开机状态当命令为06时，可开关机温控器Bit7: 现场/集中控制状态 0为现场 1为集中当命令为06时，可修改为集中或现场状态00 01：低8位设定温度及风量Bit0-1:风量 00=低 01=中 02=高 03=自动风当命令为06时，设定温控器风量bit7-2为设定温度 00－60 0.5度为单位表示设定温度05－35，如00：表示设定温度5度，01表示设定温度5.5度。
MR13温控表通讯协议(中文)
2000/10/14
XF-MR13的通讯学习软件操作说明书目录
1. 软盘清单 2. 通讯口的技术数据 3. 调节器通迅接线 4. 调节器通迅参数的设置 5. standard 标准通讯协议说明: 6. 通讯数据地址列表 7. 在PC计算机上,采用BASICA语言,实现对MR13数据采集的编程例 附录一:.MR13.BAS流程图 附录二:.量程范围列表 附录三:.ASCⅡ码列表
↓
返回
┏━━━━━┓
(接收)
＜─────────── ┃返回全文件┃
↓
┗━━━━━┛
┏━━━━━┓ 发送
┃发送全文件┃ ───────────＞ (接收)
┗━━━━━┛
↓
返回
┏━━━━━┓
(接收)
＜─────────── ┃返回全文件┃
↓
┗━━━━━┛
┏━━━━━┓ 发送
┃发送全文件┃ ───────────＞ (接收)
z BCC(块校验字符)用于检查通讯数据的准确性 z BCC校验如果有错,接收仪表将没有应答 z 有下面4种类型的BCC校验
(1)BCC 加（Add） 加法操作是从起始字符到结束字符的求和 例1 : BCC加和读指令(读):
STX 0 1 1 R 0 1 0 0 9 ETX E 3 CR LF
02H +30H +31H +31H +52H +30H +31H +30H +30H +39H +03H = 1E3H 得到最后校验位(1E3H)=E3H 即: “E”=45H, : “3”=33H
址符合,接收字符格式和校验正确后,才能进行正常的通讯。
两路温度控制器说明
两路温度控制器说明1．传送界面：RS-4852．出厂波特率为1200，出厂表号为63H(99)。
3．传输数据格式为：1位起始位，8位数据位（最高位为0），1位停止位，无奇偶校验。
4．通讯码：ASCLL码。
5．错误侦测方式：BCC异或校验。
6．要接收或发送的数据表示方法：二进制补码。
7．通讯格式：写入控制器和从控制器的读出都为13字节的长度。
EOT 表号路号R/W 参数名数据ETX BCC1 2 1 1 2 4 1 1 总共13字节。
●EOT 为ASCLL的4号。
为1个字节●表号每台控制器的地址，范围为01H-63H(1-99)，其中63H(99)为出厂表号，62H(98)为统一表号（对每个控制器都适合，见附录[2]），不要将正在使用的控制器设置成这两个表号，以免误操作。
为2个字节。
●路号每台控制器内有2路，路号为1和2，如果为1，则对该控制器的第一路进行操作，如若为2，则对该控制器的第2路进行操作，为1个字节。
●R/W 为命令字，如果为R,则为读命令，如果为W,则为写命令，为1个字节。
●参数名控制器内的参数，都有独立的代码，详细见附录[1]。
2个字节。
●数据要读出或者写入的控制器的数据，如果为读命令，则数据可为任意。
4个字节。
●ETX 为ASCLL的3号。
1个字节。
●BCC 校验码，为前面12个字节的异或。
1个字节。
8．通讯范例：●将14H(20)号的控制器的第一路设定值改成03E8H(100.0摄氏度)。
EOT 04H表号31H 34H(将14H分成两字节为1和4，它们的ASCLL码分别为31H和34H)。
路号31HR/W 57H (W的ASCLL码为57H)。
参数名30H 34H(设定值的参数代码为04H,所以ASCLL码就是30H,34H)数据30H 33H,45H,38H(数据为03E8H，所以ASCLL码就是30H,33H,45H,38H)ETX 03HBCC 18H(从EOT(04H)一直到ETX(03H)的异或。
特变电工并网逆变器通讯协议-V2.0
4 / 13
14:02:14
2012-12-19
TBEA-XTIBAENA-XIAN
IP:172.24.113.7
特变电工并网逆变器通信协议
拟制: Prepared by
审核: Reviewed by
批准: Approved by
集中式并网逆变器 刘小刚
项目编码 Project Code
日期： Date
日期： Date
日期： Date
2012.10.30
14:02:12
版权所有侵权必究 All rights reserved.
修订记录Revision record
1.2 通信地址
设备地址范围：1——247.
1.3 通信参数
串行异步通信 UART 1）串行链路传输 接口：RS485（物理接口详见产品用户手册）； 波特率：1200/2400/4800/9600 bps，默认 9600bps； 传输模式：主从通信模式，逆变器作为从机，监控作为主机； 字节格式：10Bits per Byte 起始位：1 数据位：8 校验位：NONE 停止位：1
CRC校验 CRC 低 CRC 高
双字节
Copyright By TBEA Xi’an Electric Technology Co. Ltd 本文档版权归特变电工西安电气科技有限公司所有，未经许可不得随意复制
5 / 13
14:02:14
2012-12-19
TBEA-XTIBAENA-XIAN
IP:172.24.113.7
变压器温控器通讯使用说明书
LD-B10-***F系列智能型干式变压器温度巡回检测显示控制仪表监控软件使用说明====================================================================福建省力得自动化设备有限公司邮编：350003联系电话：（0591）7820834一、功能简介该监控软件是以中文windows 32/95/98/NT作为工作平台的应用软件，通过它可以同时监控一至多台干式变压器的工作状态。
该软件可以根据用户的需要定时地采集和记录每台干式变压器的温度值和工作状态。
最长可保存一年以内的记录数据。
二、工作环境在中文windows环境下运行。
windows的“显示器属性”设置为：“桌面区域”为800 600象素；“字体大小”为小字体。
三、安装1．光盘安装：（１）运行安装光盘的SETUP程序，开始安装；（２）将用户软件安装在系统默认的路径 C:\LDW-6 中，安装结束时系统自动生成运行文件 LDW-6.EXE 的图标。
2．重新安装：若要再重新安装该软件，需先将原来已安装生成的文件夹 LDW-5删除掉。
四、操作运行 LDW－6 文件夹中的 LDW－6.EXE 应用程序，软件开始运行。
通过主菜单可以进行下列操作：１. 实时数据实时地显示所选择仪表的温度值和工作状态，当所选择的仪表在采样时间内出现开风机，报警、跳闸或故障时，则显示并记录本次的数据（各温度值和工作状态）。
当记录时间到时，则显示并记录本次记录时间的数据。
（１）选择仪表在所有工作仪表中选择实时显示的仪表。
（２）显示仪表状态显示所选择仪表的工作状态，包括：设定温度值、三相温度值、输出工作状态（风机、报警、跳闸和故障继电器的实际输出状态，红色指示灯表示触点闭合。
），强制输出状态（风机、报警、跳闸和故障继电器的强制要求输出状态，红色指示灯表示触点闭合。
）以及通讯状态指示（绿色表示通讯成功；红色表示通讯失败。
顺特消弧线圈(xhkq-II)通讯说明
1．概述02 24 00 00 d92．02 24 00 1f 00 05 06 29 15 53 22 00 00 00 03 00 00 00 02 00 00 11 94 00 00 01 a4 07 d0 0012 00 00 00 0c 601．1概述自动调谐消弧线圈控制器带有RS485通讯接口。
实现主站和控制器之间的通讯。
通讯规约参照SC1801规约采用问答方式。
1. 2 报文格式：1.2.1 字格式（串行数据）在主站与控制器之间所传输的信息是一个11位的字格式，其格式如下：10 0M＝标志、同步、停止P＝奇偶0－7＝数据位S＝起始位在通道上传输是由右往左的。
每个字有一个起始位，8位数据位，一个停止位，一个奇偶位（奇校验），波特率采用9600波特。
1.2.2 报文格式⑴ STATION ID＝控制器站号站号占了8位D0 ～ D7 ，可以由0－255 共256种代码，0留出作为接收广播命令。
从1 ～255的255种代码作为控制器的站号，它是由控制器设定的。
⑵ RETRY＝通讯错误标志位再试位（RETRY）表示第一次通讯失败，第二次主站再次是送相同的命令时该位置“1”。
⑶ DIR.B＝通讯方向方向位(DIR.B)指示跳线的方向。
它为“1”时信息传送是控制器到主站，它为“0”时是主机到控制器。
⑷ COMMAND＝命令代码命令码是一个6位长的16进制码, 它的助记符、代码说明如下表：⑸ MSB＝字节计数器高位字节计数是报文里的数据字节的数量，它不包括报文头的四个字节和LPC字节。
⑹ LSB＝字节计数器低位⑺数据下行数据：主机发给控制器的控制命令。
上行数据：控制器响应主站命令时回答的现场输入数据和控制器当前的状态。
控制器状态字节:保留为0.⑻ LPC＝纵向奇偶校验纵向奇偶校验字节(LPC)是在这组报文的最后一个字节，除了每个字在向通道发送有一个奇偶校验外，LPC提供这样一种信息的可靠性。
LPC完成所有报文（报文头和数据）的异或运算，运算内容垂直取向，结果为奇校验。
SR90温控器通讯协议0
j ⒂ CR CR ⒃
1. 通讯发送格式的解释 a 通讯的起始符，[⑴一位，STX:(02H)或 ”@”(40H)] b 通讯下位机地址[⑵、⑶两位]，由 8 位二进制组成。地址范围 1～99(1:0000 0001～0110 0110)，这 8 位二进制码被分成高 4 位和低 4 位，其中高 4 位被送入⑵中，低 4 位被送入⑶，并转换成 ASCII 码。 c 通讯下位机地址的子地址[⑷一位]，这位被固定为 1。 d 通讯命令类型[⑸一位]。”R”(52H),表明在上位机发送或仪表应答中的读命令。”W”（57H） ， ,表明在上 位机发送或仪表应答中的写命令。 ”B” 表明在上位机以广播方式发送命令，但 SR90 不支持广播方 式，”B” 只作为预留命令。 e 通讯命令代码[⑹、⑺、⑻、⑼四位]。是 16 位二进制代码（0～65535），这 16 位被分成四组，并转换 成相应的 ASCII 码。命令代码详见命令代码表。 f 通讯命令连续读代码[⑽一位]。表明上位机要连续读取多少个参数。这位取值范 围”0”(30H) ～”9”(39H),十个数。实际的连续读参数的个数=表明的数值+1。 g 通讯数据[⑾这位的数据量决定于这位的数据，既这位的数据长度不定]。数据总是以”,”(2CH),数据项 与数据项之间不需要任何分割符。数据的长度主要取决于第⑽的方式。每一个数据项由 16 位二进制代 码组成(1 个字)，每 4 位被分成一个数据单元，同时每个数据单元又被转换成 ASCII 数据。当⑸位为 ”R”读命令时，此位不写。 第一数据项 第二数据项 ………………… ………………… ………………… 第 N 数据项
3. 进入通讯命令学习前的准备工作
3-1. 初次连接系统的准备工作 (仪表未连接) 1． ）参照串口接线窗口和附录Ａ.通讯串口接线方法,对系统进行正确的接线。 2． ） PC 机 RS232 通讯口正常(包括地线、握手信号),将 SD,RD 端短接。 3.） RS232 接口至 RS232/RS485 转换器连线是否正确。 注意:9 针与 25 针串口的定义区别。 4.）将 RS232/RS485 转换器的 RS422 输出端发送、接收短接,测转换器好坏。 5.）RS232/RS485 转换器到仪表通讯口的连线正确。 如果远距离通讯(1200 米),利用示波测量发送波形的前沿,确定通讯线路的传输品质, 选择合适的通讯波特率。 注：如采用 PC 机内式转换卡,可省去前两步骤。 其它的操作: 连接仪表且上电,确信仪表已进行了有关的通讯参数(地址、波特率)设定。 在学习软件中相应的画面应设置与仪表相一致的 PC 机通讯地址和字符参数,否则将不能 正常通讯。注：仪表的有关设定请参阅 SR80 操作流程图
顺特电气有限公司励磁变压器说明书
顺特电气大型励磁变压器说明书一、励磁变压器根本参数发电机组励磁变压器参数如下：1、型号规格：DCB9-1400/15/32、额定容量：1400kVA3、额定电压：15/34、联结组别：Yd115、阻抗电压：8％6、绝缘等级：H级7、温升限值：80K8、绝缘水平：LI125AC50/LI0AC39、冷却方式：自然空冷10、防护等级：IP2010、噪音：55dB〔A〕11、海拔高度：2500m二、励磁变压器技术说明2.1 温升考虑到非正弦电流各次谐波电流引起损耗增加，以及由于励磁变压器要求在1.1倍额定电流下能长期运行，因此，变压器设计时，把温升定为80K。
2.2 磁密由于励磁变压器二次电流的非正弦性，在铁心中将会产生各高次谐波磁通，使铁心加快进入饱和状态。
另外，励磁系统起动瞬间的频率较低，磁密相应较高。
因此，磁密选取必须适宜，应为1.52T以下。
2.3 相数及高压出线为便于与发电机的分相封闭母线相连接，及方便运输安装，励磁变压器采用了单相变压器组成三相变压器组的结构形式。
该结构的优点是，可根本杜绝相间短路的出现，万一出现也可以减少相间短路电动力，消除钢构件发热，提高整个系统的运行可靠性。
铁心为双面绝缘晶粒优质冷轧取向硅钢片，全斜接缝，铁轭拉带拉紧，拉板结构，心柱玻璃丝带绑扎。
采取了先进的五阶梯步叠铁心工艺，降低空载损耗和空载电流及噪音。
高、低压线圈均为分段圆筒式，电磁线为H级的双玻璃丝包铜扁线，绝缘材料为Nomex 纸和H级环氧树脂，结构为玻璃纤维缠绕真空浇注。
因变压器的容量大，电流大，为便于操作，提高绕制工艺性，两柱线圈采用并联联结。
线圈绝缘材料耐温等级采用H级，进一步加强线圈的过载能力。
另外, 对高压线圈采取合理的布置方式，改善电场的分布，防止局部场强和局部放电的出现。
低压线圈采用优质进口铜箔绕制，这样绕制的低压线圈端部平整，漏磁比拟少，因而降低了变压器的安匝不平衡，提高了变压器的抗短路冲击能力。
变压器温控器的讲解
二、变压器绕组温控器BWR—04（I）
BWY（WTYK）系列温度控制器结构图
一、变压器温度控制器BWY-802G、803G
五、温控器的接线
802G型温控器接线使用KVV4×1.5电缆线，803型温控器接线使用KVV6×1.5，将电缆线 从引线接头处穿入，按图五要求接线。 1、BWY（WTYK）-802G型温控器接线见图五。
BWY（W TYK）-802温度控制器
一、变压器温度控制器BWY-802G、803G
一、概 况 ❖ BWY（WTYK）系列温度控制器的成套性和适用性
一、变压器温度控制器BWY-802G、803G
一、概 况
40
° C
60
20
80
0
100
0 K1
100 0
100 K3
K2
0 100
安装孔
最 大 插 入 深 度 260
图一 BWY（WTYK）系列温度控制器外形及安装尺寸
五、温控器的接线
4、BWY（WTYK）802AG、803AG/288FC型 XMT-288FC数显仪能将BWY（WTYK）-802AG， 803AG型温控器输送过来的Pt100铂电阻信号转 换成0～5V（直流）或4～20mA（直流）信号， 进入计算机联网。在无人值班的机房直接配套 使用，达到电脑监控温度的目的。总接线图见 图八，其余和BWY（WTYK）802AG、803AG/288F 型相同。
BWY(WTYK)-802AG、803AG
K1
K2
K3
Pt100
1 2 3 4 5 6 7 8 9 10
低
总
高
123 4567 8 9 10 11 12 13 14
高总 低 XMT-288F
变压器温控器的通讯规约
LD系列干式变压器温控器（仪）通讯规约说明书福建省力得自动化设备有限公司1．温控器（仪）通讯功能特点温控器（仪）具备RS-485串行通讯功能，另配备与RS-232的接口转换器。
我公司提供的RS485/RS232转换器不须外部供电，利用串口RTS 与DTR 两线从计算器内部取电。
RS485/RS232转换器及温控器引脚定义如下：转换器9芯插针 温控器（仪）9芯插座2．通讯技术指标：2.1 通讯最大距离:1200米；2.2 最多可连接温控器(仪)数量: 28台； 2.3通讯连接示意图3．温控器（仪）通讯地址的设置步骤4．温控器（仪）传输波特率、校验位及规约的设置步骤A+B-162738495A+B-162738495B（-）A（+）接6腳接1腳接4腳接3腳D9插頭D9插座上位機9芯COM1或COM2口可延長至1200米轉換器RS485/RS232溫控器1上位機下位機D9插頭溫控器N下位機正常显示状态SET SETSET原先设定的温控通讯地址SET 现在设定的温控通讯地址正常显示状态SETSET 正常显示状态SET SETSETSETSET0表示无校验（N）1表示偶校验（E）2表示奇校验（O）通讯校验位设定通讯波特率设定0表示12001表示2400可通过增减键修改可通过增减键修改SETSETSET通讯规约设定可通过增减键修改2表示48003表示96000表示MODUBS(RTU)通讯规约1表示我公司自定义通讯规约正常显示状态SET5．MODBUS RTU 通讯规约 5.1 帧定义起始位 数据长度 校验位 停止位 1位8位0或1位(可设)1位5.2．通讯规约内容(报文格式)5.2.1 上位机下传命令(命令内容如下表所示)：地址 1~255 功能码## 起始地址高8位 00 起始地址低8位 ## 数据量字数高8位 00 数据量字数低8位 ## CRC16校验低8位 CRC16校验高8位注：功能码为03时，下位机回传温控各相温度值。
温控ot协议
温控ot协议温控OT协议温控OT协议是一种用于温度控制的开放式通信协议，它为不同设备之间的温度传感器和温度控制器提供了标准化的通信接口。
通过温控OT协议，各种温度相关设备可以实现互联互通，实现温度的监测和控制。
一、温控OT协议的背景和意义随着物联网技术的快速发展，各种设备的互联互通成为了现实。
在温度控制领域，各种温度传感器和温度控制器的出现使得温度的监测和控制变得更加便捷和高效。
然而，由于设备之间的差异，不同厂商的设备往往采用不同的通信协议，导致了设备之间的互操作性问题。
为了解决这一问题，温控OT协议应运而生。
温控OT协议通过定义统一的通信接口，使得不同厂商的温度传感器和温度控制器可以实现互联互通。
温控OT协议的出现，不仅简化了设备的集成和部署，还提高了设备的可靠性和稳定性，为温度控制领域的发展带来了新的机遇。
二、温控OT协议的特点1. 开放式协议：温控OT协议是一种开放式的通信协议，任何厂商都可以使用该协议进行设备的开发和生产。
这意味着温控OT协议可以促进设备的互联互通，实现设备之间的无缝集成。
2. 标准化接口：温控OT协议定义了统一的通信接口，包括数据格式、传输协议等内容。
通过遵循这些接口，不同厂商的设备可以实现互联互通，实现温度的监测和控制。
3. 高效可靠：温控OT协议采用高效的通信机制，能够快速传输温度数据和控制指令。
同时，该协议还具有良好的容错性和可靠性，能够保证数据的准确传输和指令的可靠执行。
4. 扩展性强：温控OT协议支持灵活的扩展，可以适应不同应用场景的需求。
通过定义扩展接口和数据协议，可以实现更多功能的添加和定制化开发。
三、温控OT协议的应用温控OT协议在各个领域都有广泛的应用。
以下是几个典型的应用场景：1. 工业自动化：在工业生产过程中，温度控制是非常重要的一项任务。
通过温控OT协议，可以将各个温度传感器和温度控制器连接到一个网络中，实现对整个生产过程中温度的监测和控制。
2. 智能家居：在智能家居系统中，温度控制是提高居住舒适度的重要因素。
福建省力得自动化设备 干式变压器温度控制器LD-B10-220系列 说明书
LD-B10-220 SERIES OPERATIONAL MANUAL 干式变压器温度控制器Transformer Temperature Controller 使用说明书LD-B10-220系列福建省力得自动化设备有限公司Fujian LEAD Automatic Equipment Co.,ltd.写在前面n安装、操作和运行前，请认真阅读本说明书！n本说明书由最终使用者保留！n在进行变压器耐压试验前，应先将传感电缆插头与温控器分离，以免损坏温控器！！！n为了让温控器能够正常投运，在搬运、安装时尽可能小心轻放。
n尽可能将温控器安装在墙面上。
n禁止用明火烧烤测温探头，若需要检测温控器的输出状态，请使用温控器的模拟检测输出功能。
（操作密码：1012）n外部接线时，请参照温控器箱门后侧的接线图，注意接线端子是有源还是无源，并参考本册中对继电器接点容量的说明。
n如果您在阅读本册和使用温控器时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：0591-*******、7820834。
n本说明书若有进一步修订和更改，恕不另行通知。
目录走进力得--------------------------3一、概述---------------------------4二、技术指标-----------------------4三、工作原理-----------------------5四、功能与型号分类-----------------6五、面板---------------------------6六、传感电缆总成-------------------6七、操作与显示---------------------7八、功能模块-----------------------8九、LD-B10-220E电流输出型--------13十、LD-B10-220F通讯型------------13十一、现场故障处理小常识-----------15十二、接线端子定义-----------------15十三、配件与订货-------------------16十四、服务-------------------------16十五、安装-------------------------17十六、接线图-----------------------18十七、特殊产品说明附页-------------19走进力得93年，公司创建。
顺特变压器温控器通讯协议
TTC-310系列温控器计算机通讯协议温控器采用标准的MODBUS-RTU的通讯规约。
温控器与主站计算机的传输方式是采用主从应答方式进行通讯。
通讯信息传输为异步方式并以字节为单位，通讯信息采用10位字格式，1位起始位，8位数据位，1位停止位，无奇偶校验位，通讯波特率为9600BPS。
1.报文格式每组报文包括地址码、功能码、数据段和校验码。
报文格式如表1所示：1.1 地址码地址码在报文的开始部分，由一个字节8位组成，单个终端设备（温控器）的地址范围是1...32。
主设备通过将要联络的终端设备的地址放入报文中的地址域来选通终端设备。
当终端设备发送回应报文时，它把自己的地址放入回应的地址域中，以便主设备知道是哪一台终端设备作出回应。
温控器地址在功能参数表的P_009中设定。
1.2 功能码报文中的功能代码由一个字节8位组成。
当报文由主设备发往终端设备是，功能代码域将告知从设备需要执行哪些行为（如读取一组寄存器数据）。
当从设备回应时，它使用功能代码域回应相同的功能代码。
表2列出了终端设备（温控器）所用到功能码、功能码所需要执行的行为及意义。
1.3数据段数据段包含了终端设备执行特定功能所需要的数据或终端设备执行特定功能所响应的数据。
这些数据内容可能是数值、寄存器地址、设置值等。
例如：主设备需要从终端设备读取一组数据，数据段包含了起始寄存器地址及读取数据的数量。
1.4 错误校验报文中的错误检验采用基于CRC-16方法，它由两个字节组成。
在报文传输过程中，由传输设备计算后加入到报文中。
接收设备重新计算收到报文的CRC，并与接收到CRC错误校验码比较，如果两值不相同，则说明报文在传输过程中有误。
错误校正码添加到报文中时，低字节先加入，然后为高字节。
注：报文发送总是按以下顺序来发送：地址码、功能码，数据段和错误校验码。
2.功能详解2.1 读控制输出状态（功能代码为01）2.1.1 主设备查询报文此功能允许用户获得对应地址的终端设备（温控器）控制的输出状态（ON/OFF）。
关于变压器温控器的讲解
一、变压器温度控制器BWY-802G、803G
五、温控器的接线
2、BWY（WTYK）-803G型温控器接线见图六。
图六 BWY（WTYK）-803G温度控制器接线图
一、变压器温度控制器BWY-802G、803G
五、温控器的接线
3、BWY（WTYK）-802AG、803AG/288F型 BWY（WTYK）-802AG、803AG温度控制器是在BWY（WTYK）-802G、803G基础上增设一套温度遥测装置构成，温度遥测装 置由XMT数显仪和Pt100铂电阻组成。Pt100铂电阻从BWY（WTYK）-802AG、803AG型的接线端子上引出（参见图七），通过 KVV3×1.5控制电缆将温度信号远传到变电站控制机房上的XMT数显仪，从而实现遥测变压器油温的目的。总接线见图七。
控制器
同1。适用于湿热带场合。
1000kVA以上变压 器
3
BWY（WTYK）-802AG、 803AG（TH）变压器温
度控制器
同2。采用复合温度传感器技术，能同时输出Pt100 8000kVA以上变压
热电阻信号
器
4
XMT-288F数显温控仪
与BWY（WTYK）-802AG、803AG（TH）配套，实现油 温遥测遥控（参阅图二）。方式嵌装式，安装尺寸
BWY(WTYK)-802AG、803AG
K1
K2
K3
Pt100
1 2 3 4 5 6 7 8 9 10
低
总
高
123 4567 8 9 10 11 12 13 14
高总 低 XMT-288F
AC 220V
图七 BWY（WTYK）-802AG、803AG/288F接线图
一、变压器温度控制器BWY-802G、803G
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TTC-310系列温控器计算机通讯协议
温控器采用标准的MODBUS-RTU的通讯规约。
温控器与主站计算机的传输方式是采用主从应答方式进行通讯。
通讯信息传输为异步方式并以字节为单位，通讯信息采用10位字格式，1位起始位，8位数据位，1位停止位，无奇偶校验位，通讯波特率为9600BPS。
1.报文格式
每组报文包括地址码、功能码、数据段和校验码。
报文格式如表1所示：
1.1 地址码
地址码在报文的开始部分，由一个字节8位组成，单个终端设备（温控器）的地址范围是1...32。
主设备通过将要联络的终端设备的地址放入报文中的地址域来选通终端设备。
当终端设备发送回应报文时，它把自己的地址放入回应的地址域中，以便主设备知道是哪一台终端设备作出回应。
温控器地址在功能参数表的P_009中设定。
1.2 功能码
报文中的功能代码由一个字节8位组成。
当报文由主设备发往终端设备是，功能代码域将告知从设备需要执行哪些行为（如读取一组寄存器数据）。
当从设备回应时，它使用功能代码域回应相同的功能代码。
表2列出了终端设备（温控器）所用到功能码、功能码所需要执行的行为及意义。
1.3数据段
数据段包含了终端设备执行特定功能所需要的数据或终端设备执行特定功能所响应的数据。
这些数据内容可能是数值、寄存器地址、设置值等。
例如：主设备需要从终端设备读取一组数据，数据段包含了起始寄存器地址及读取数据的数量。
1.4 错误校验
报文中的错误检验采用基于CRC-16方法，它由两个字节组成。
在报文传输过程中，由传输设备计算后加入到报文中。
接收设备重新计算收到报文的CRC，并与接收到CRC错误校验码比较，如果两值不相同，则说明报文在传输过程中有误。
错误校正码添加到报文中时，低字节先加入，然后为高字节。
注：报文发送总是按以下顺序来发送：地址码、功能码，数据段和错误校验码。
2.功能详解
2.1 读控制输出状态（功能代码为01）
2.1.1 主设备查询报文
此功能允许用户获得对应地址的终端设备（温控器）控制的输出状态（ON/OFF）。
主站计算机查询16号温控器继电器输出状态的报文如下所示：
2.1.2 回应读控制输出的报文
回应的报文都是以16进制形式传输的，它包含了被选通终端设备的地址，所执行的功能代码、数据的个数、控制量输出状态和错误检验码。
终端设备回应计算机01功能查询的报文如下所示：
终端设备的控制量输出包含了风机、超温报警、超温跳闸、终端设备工作状态、门信号等的状态（注：铁心报警输出和门信号输出功能可选，每个控制输出占用一位，1=ON，0=OFF，工作状态继电器吸合时，D03=OFF，工作继电器释放时，D03=ON）,数据格式如下所示：
D00：风机控制继电器输出状态；D01：超温报警继电器输出状态；
D02：超温跳闸继电器输出状态；D03：工作状态继电器输出状态；
D04：铁心报警继电器输出状态；D05：门信号输出状态。
2.2 读采集数据（功能代码为03H）
2.2.1 主设备读采集数据报文
此功能允许用户获得对应地址的终端设备当前所采集到一至四个的温度值。
例如：计算机从16号终端设备读取A、B、C三相采集到的温度值，查询报文如下所示：
A相温度值采集地址：0043H；B相温度值采集地址：0045H；
C相温度值采集地址：0047H；铁心温度值采集地址：0049H；
2.2.2 回应读采集数据的报文
回应的报文都是以16进制形式传输的，它包含了被选通终端设备的地址，所执行的功能代码、数据的个数、数据以及错误校验码。
被选通终端设备回应计算机03H代码功能查询的报文如下所示：
报文中温度值数据以四个字节为一相温度值，而且数据值为实际温度值的10倍。
实际温度值的计算方法如下：将接收到16进制数据转换成10进制后，再除以10后则可以得出实际温度值。
故例中三相温度分别是：A相温度为25.3℃；
B相温度值为123.4℃；
C相温度值为46.7℃。
通讯波特率:9600
通讯地址:设置＞P_009 ＞地址。
