热设计基础

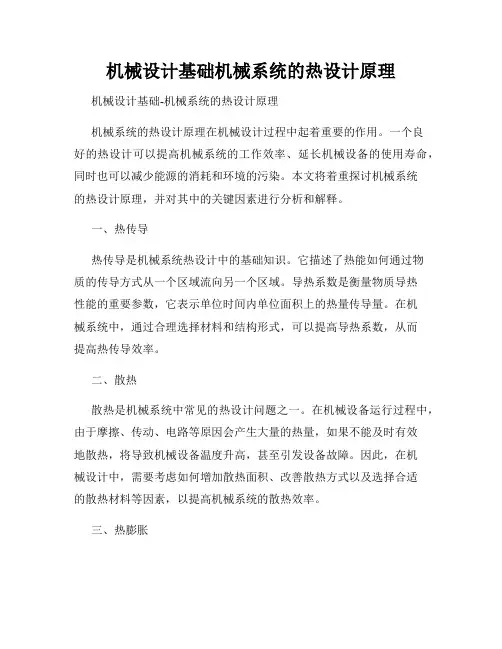

机械设计基础机械系统的热设计原理
机械设计基础机械系统的热设计原理机械设计基础-机械系统的热设计原理机械系统的热设计原理在机械设计过程中起着重要的作用。
一个良好的热设计可以提高机械系统的工作效率、延长机械设备的使用寿命,同时也可以减少能源的消耗和环境的污染。
本文将着重探讨机械系统的热设计原理,并对其中的关键因素进行分析和解释。
一、热传导热传导是机械系统热设计中的基础知识。
它描述了热能如何通过物质的传导方式从一个区域流向另一个区域。
导热系数是衡量物质导热性能的重要参数,它表示单位时间内单位面积上的热量传导量。
在机械系统中,通过合理选择材料和结构形式,可以提高导热系数,从而提高热传导效率。
二、散热散热是机械系统中常见的热设计问题之一。
在机械设备运行过程中,由于摩擦、传动、电路等原因会产生大量的热量,如果不能及时有效地散热,将导致机械设备温度升高,甚至引发设备故障。
因此,在机械设计中,需要考虑如何增加散热面积、改善散热方式以及选择合适的散热材料等因素,以提高机械系统的散热效率。
三、热膨胀热膨胀是机械系统热设计中不可忽视的问题之一。
当机械设备受热时,材料会发生膨胀,而当机械设备冷却时,材料会发生收缩。
这种热膨胀现象会对机械系统的正常运行造成不利影响,例如导致零件的变形、轴承的间隙变大等问题。
因此,在机械设计中,需要合理考虑材料的热膨胀系数,采取一些措施,如设置伸缩装置、选择适应性较好的材料等,来减少热膨胀对机械设备的影响。
四、温度控制温度控制是机械系统热设计中的重要环节之一。
不同的机械设备在工作过程中,对温度的要求是不同的。
有些机械设备要求保持较低的温度,而有些机械设备则要求保持较高的温度。
因此,在机械设计中,需要根据机械设备的要求,合理选择散热器、冷却系统、加热系统等元件,以实现对温度的控制。
五、节能设计节能设计是当前机械设计中的热点问题之一。
随着能源消耗和环境污染问题的日益凸显,节能已成为各个领域的重要任务。
在机械系统的热设计中,通过改善能量转换效率、优化热能利用等方式,可以有效地减少能源的消耗,同时减少对环境的影响。
热设计的基础知识与规范
1.3.9 冷却系统要便于监控与维护
第二章 热设计基础知识
2.1某些基本概念
2.1.1 温升
指机柜内空气温度或元器件温度与环境温度的差。如果忽略温度变化对空气物性
的非线性影响,可以将一般环境温度下(如空调房27℃)测量获得的温升直接加上最
高可能环境温度获得最恶劣环境下的器件近似温度。例如在空调房内测得某器件温升
1.2.2 热量以导热、对流及辐射传递出去,每种形式传递的热量与其热阻成反比;
1.2.3 热量、热阻和温度是热设计中的重要参数;
1.2.4 所有的冷却系统应是最简单又最经济的,并适合于特定的电气和机械、环境条
件,同时满足可靠性要求;
1.2.5 热设计应与电气设计、结构设计、可靠性设计同时进行,当出现矛盾时,应进行
3.1.2 是否有足够的自然对流空间。 元器件与元器件之间,元器件与结构件之间应保持
一定距离,通常至少13mm,以利于空气流动,增强对流换热。一些具体的参考距离尺
第一章 概 述
1.1 热设计的目的
采用适当可靠的方法控制产品内部所有电子元器件的温度,使其在所处的 工作环
境条件下不超过稳定运行要求的最高温度,以保证产品正常运行的安全性,长期运行
的可靠性。
1.2 热设计的基本问题
1.2.1 耗散的热量决定了温升,因此也决定了任一给定结构的温度;
1.3.6 在进行热设计时,应考虑相应的设计余量,以避免使用过程中因工况发生变化而
引起的热耗散及流动阻力的增加。
1.3.7 热设计不能盲目加大散热余量,尽量使用自然对流或低转速风扇等可靠性高的冷
却方式。使用风扇冷却时,要保证噪音指标符合标准要求。
元器件热设计:热阻和散热的基础知识
元器件热设计:热阻和散热的基础知识现在让我们进入热设计相关的技术话题。
热设计所需的知识涵盖了广泛的领域。
首先介绍一下至少需要了解的热阻和散热基础知识。
什么是热阻热阻是表示热量传递难易程度的数值。
是任意两点之间的温度差除以两点之间流动的热流量(单位时间内流动的热量)而获得的值。
热阻值高意味着热量难以传递,而热阻值低意味着热量易于传递。
热阻的符号为Rth和θ。
Rth来源于热阻的英文表达“thermal resistance”。
单位是℃/W(K/W)。
热欧姆定律可以用与电阻几乎相同的思路来考虑热阻,并且可以以与欧姆定律相同的方式来处理热计算的基本公式。
因此,就像可以通过R×I来求出电位差⊿V一样,可以通过Rth ×P来求出温度差⊿T。
关键要点:・热阻是表示热量传递难易程度的数值。
・热阻的符号为Rth和θ,单位为℃/W(K/W)。
・可以用与电阻大致相同的思路来考虑热阻。
热量通过物体和空间传递。
传递是指热量从热源转移到他处。
三种热传递形式热传递主要有三种形式:传导、对流和辐射。
・传导:由热能引起的分子运动被传播到相邻分子。
・对流:通过空气和水等流体进行的热转移・辐射:通过电磁波释放热能散热路径产生的热量通过传导、对流和辐射的方式经由各种路径逸出到大气中。
由于我们的主题是“半导体元器件的热设计”,因此在这里将以安装在印刷电路板上的IC为例进行说明。
热源是IC芯片。
该热量会传导至封装、引线框架、焊盘和印刷电路板。
热量通过对流和辐射从印刷电路板和IC封装表面传递到大气中。
可以使用热阻表示如下:上图右上方的IC截面图中,每个部分的颜色与电路网圆圈的颜色相匹配(例如芯片为红色)。
芯片温度TJ通过电路网中所示的热阻达到环境温度TA。
采用表面安装的方式安装在印刷电路板(PCB)上时,红色虚线包围的路径是主要的散热路径。
具体而言,热量从芯片经由键合材料(芯片与背面露出框架之间的粘接剂)传导至背面框架(焊盘),然后通过印刷电路板上的焊料传导至印刷电路板。
热设计知识点梳理
热设计知识点梳理热设计是一门涉及热力学、传热学、流体力学等多个领域的学科,旨在通过合理的设计和控制来提高热系统的效率和可靠性。
在本文中,将对热设计中的几个重要知识点进行梳理和介绍。
一、热传导热传导是热设计中的基本概念之一。
它描述了热量在不同物质之间传递的方式。
热传导的主要机制是分子间的碰撞和能量传递。
常见的热传导方程为傅立叶热传导定律,即热流密度与温度梯度成正比。
掌握热传导的理论和计算方法对于热设计至关重要。
二、换热换热是指热量通过对流、辐射和传导等方式从一个物体传递到另一个物体的过程。
在热设计中,我们常常需要计算热传递率和温度分布,以确定合适的换热设备和参数。
流体力学和传热学是解决换热问题的基础。
同时,了解不同传热模式的特点和计算方法也是热设计工程师的必备知识。
三、热力学热力学是热设计中的另一个重要支柱。
它研究能量转化和热力平衡的规律,通过熵、焓等宏观参数来描述热系统的性质。
在热设计过程中,热力学方程和循环分析是常用的工具。
熟悉热力学基本原理和计算方法,能够帮助我们理解热系统的行为,优化设计方案。
四、热管技术热管是一种高效的热传导设备,具有快速、均匀和可控的热传递特点。
它由密封的金属外壳和工作介质组成,通过蒸发、冷凝、液体重力和毛细作用等机制来传递热量。
热管广泛应用于航空航天、电子器件散热等领域。
在热设计中,了解热管的工作原理和设计方法对于提高系统的散热效率和稳定性具有重要意义。
五、热管理热管理是指在热设计中采取控制和优化措施,以确保热系统稳定运行的过程。
热管理的目标是降低热耗散的能量损失,延长设备寿命,提高整体效率。
为实现这一目标,我们可以采用散热器、风扇、冷却液等散热装置,并结合热管技术和热传导原理进行系统设计。
熟悉热管理的方法和策略,可以提高热设计工作的效果和效率。
总结:热设计作为一门综合性学科,涵盖了热力学、传热学、流体力学等多个领域的知识。
在本文中,我们对热设计的几个重要知识点进行了梳理和介绍,包括热传导、换热、热力学、热管技术和热管理。
最全的热设计基础知识及flotherm热仿真(精品课件)
✓ 强迫空气冷却是一种较好的冷却方法。 ✓ 热管的传热性能比相同的金属导热要高几十倍,且两端的温差很小。
1)为最常见的界面导热材料,常采用印刷或点涂方式进行施加。 2)用于散热器和器件之间,散热器采用机械固持,最主要的优点为维修方便, 价格便宜。 3)因可以很好的润湿散热器和器件表面,减小接触热阻,所以其导热热阻很 小, 适合大功率器件的散热。 4)使用时需要印刷或点涂,操作费时,工艺控制要求较高,难度大。
精品 PPT
热设计的基础概念
问题:热的单位是什么? 是℃?
热是能量的形态之一。与动能、电能及位能等一样,也存在 热能。热能的单位用“J”(焦耳)表示。1J能量能在1N力的作用 下使物体移动1m,使1g的水温度升高0.24℃。 1J=1N·m
精品 PPT
热设计的基础概念
设备会持续发热。像这样,热量连续不断流动时,用“每秒 的热能量”来表示会更容易理解。单位为“J/s”。J/s也可用“W” (瓦特)表示。
L—— 特征尺寸,m; u—— 流体速度,m/s; cp—— 比热容,kJ/(kg·K); μ—— 动力粘度,Pa·s; λ—— 导热系数,W/(m·K); αV—— 体膨胀系数,℃-1; g —— 重力加速度,m/s2; ΔT——流体与壁面的温差。
精品 PPT
热辐射
任意物体的辐射能力可用下式计算
精品 PPT
导热介质-相变导热膜
精品 PPT
导热介质-相变导热膜
精品 PPT
导热介质-导热垫
精品 PPT
导热介质-导热双面胶带
热设计基础知识及规范
目录第一章概述 ------------------ 2第二章热设计基础知识--------- 3第三章自然对流换热------------ 6第四章强迫对流换热-风扇冷却--- 9第五章单板元器件安全性热分析- 15第六章通信产品热设计步骤----- 20第一章概述1.1 热设计的目的采用适当可靠的方法控制产品内部所有电子元器件的温度,使其在所处的工作环境条件下不超过稳定运行要求的最高温度,以保证产品正常运行的安全性,长期运行的可靠性。
1.2 热设计的基本问题1.2.1 耗散的热量决定了温升,因此也决定了任一给定结构的温度;1.2.2 热量以导热、对流及辐射传递出去,每种形式传递的热量与其热阻成反比;1.2.3 热量、热阻和温度是热设计中的重要参数;1.2.4 所有的冷却系统应是最简单又最经济的,并适合于特定的电气和机械、环境条件,同时满足可靠性要求;1.2.5 热设计应与电气设计、结构设计、可靠性设计同时进行,当出现矛盾时,应进行权衡分析,折衷解决;1.2.6 热设计中允许有较大的误差;1.2.7 热设计应考虑的因素:包括结构与尺寸功耗产品的经济性与所要求的元器件的失效率相应的温度极限电路布局工作环境1.3 遵循的原则1.3.1热设计应与电气设计、结构设计同时进行,使热设计、结构设计、电气设计相互兼顾;1.3.2 热设计应遵循相应的国际、国内标准、行业标准;1.3.3 热设计应满足产品的可靠性要求,以保证设备内的元器件均能在设定的热环境中长期正常工作。
1.3.4 每个元器件的参数选择及安装位置及方式必须符合散热要求;1.3.5 在规定的使用期限内,冷却系统(如风扇等)的故障率应比组件的故障率低;1.3.6 在进行热设计时,应考虑相应的设计余量,以避免使用过程中因工况发生变化而引起的热耗散及流动阻力的增加。
1.3.7 热设计不能盲目加大散热余量,尽量使用自然对流或低转速风扇等可靠性高的冷却方式。
热设计基础
热传递的三种方式
(1)自然对流的传热系数 空气自然对流时的传热系数用下图的公式求解。 这里出现两个新词,分别为“姿势系数”和“代表长度”。这些是根据面的形状
及设 置方向定义的。下图分别显示了垂直和水平设置平板时的情况,其他面形状及设 置方向也各有姿势系数及代表长度。
我们在做温度上升实验时,机器的放置状态和最终的实验结果是有关系的!
→ 流速提高至2倍,传热系数也只提高至1.4倍 ②如果冷却面积相同,流动的距离越长,传热系数越低
→ 在冷却面上流动的空气吸热后,会在温度上升的同时继续流动,因此冷却能 力会越来越弱
总之,冷却热的物体时,与使用强风使其冷却的方法相比,横向扩大散热面, 使整体通风的方法更有效。
8
热传递的三种方式
3.热辐射
此处公开的公式是一个近似式,用于计算设置在空气中的物体向周围的空气进行辐 射时传递的热量。物体和空气的温度差并不是很大时,可利用该公式准确计算出结果。
热传递只有前面提到的3种方式。利用这些公式可计算出“从表面温度为○○℃的
方形箱体表面会向空气中释放多少W的热量”。
至此,总结了“热设计的3条基础知识”。不论是感觉“公式很难”的人,还是
3
热传递的三种方式
热能传递只有3种方式。分别为“传导”、“对流”及“热辐射”。
请注意,传导与对流表面文字好像相似,但绝不相同! 下面是热的三种传递方式的形象说明:
4
热传递的三种方式
1.传导
传导是指在物体(固体)中传播的热能的传递。 例如:铝和铁的导热性都很出色。这就是传导。 如果用数值表示导热性,树脂为0.2~0.3,铁为49,铝为228,铜为386。这些都是 指该物质的导热率,单位为“W/(m·℃)”。越容易导热的物质,该数值越大。
第一章电子设备热设计基本知识
2-1
表
自 然 对 流 准 则 方 程 中 的 和 值
Cn
强迫对流换热的准则方程
管内流动及沿平板流动的准则方程
管内受迫流动换热 管内受迫流动的特征表现为:流体流速、管子入口段及温度场
等因素对换热的影响。 入口段:入口段管内流动换热系数是不稳定的,所以计算平均
传热路径
热设计时应利用中间散热器,它们一般属于设备的一部分, 通常为设备的底座、外壳或机柜、冷板、肋片式散热器或设备中 的空气、液体等冷却剂。
热流量经传热路径至最终的部位,通称为“热沉”,它的温 度不随传递到它的热量大小而变,即相当于一个无限大容器。热 沉可能是大气、大地、大体积的水或宇宙,取决于被冷却设备所 处的环境。
hf=λ (L/de)(ρ V2/2)
λ =f(Re,ε /d),即紊流时沿程阻力系数不仅与雷诺数有关, 还与相对粗糟度ε 有关。 尼古拉兹采用人工粗糟管进行试验 得出了沿程阻力系数的经验公式:
紊流光滑区:4000<Re<105, λ 采用布拉修斯公式计算: λ =0.3164/Re 0.25
非园管道沿程阻力的计算
八、直接沸腾冷却适用于体积功率密度很高的设 备或元器件,其热阻值为每平方厘0.006℃/W。
九、热电致冷是一种产生负热阻的致冷技术。优 点是不需要外界动力、且可靠性高;缺点是重 量大、效率低。
十、热管是一种传热效率很高的传热器件,其传 热性能比相同的金属导热要高几十倍,且两端 的温差很小。应用热管时,主要问题是如何减 小热管两端接触界面上的热阻。
对流换热热阻:Rt来自1 hc A3冷却方法的选择
3.1冷却方法的分类 3.2冷却方法的选择 3.3冷却方法选择示例
电子设备热设计基本知识(ppt 51页)
所发生的流体不规则流动。
对流换热的基本定律
对流换热系数
对流传热系数的数值范围
过程
h/[W(m2k)]
自然对流 空气 水 强迫对流
气体 高压水蒸气
水 水的相变换热
沸腾 蒸汽凝结
1~10 200~1000
20~100 500~3500 1000~15000
2500~3500 5000-25000
电子设备热设计
付桂翠
北京航空航天大学
电子设备热设计
一.热设计基本知识 二.热设计理论基础 三.热设计的方法 四.热分析 五.热试验
热设计基本知识
热对系统可靠性的影响 热设计的目的 热设计的有关概念 热控制的基本形式
热对系统可靠性的影响
高温对大多数元器件将产生严重影响,它导致元器件 性能改变甚至失效,从而引起整个电子设备的故障。
摘自 美空军整体计划分析报告
热量产生的原因
电子设备经受的热应力来源于以下几个方面: (1)工作过程中,功率元件耗散的热量。 (2)电子设备周围的工作环境,通过导热、对流和辐射的形式,将热量传 递给电子设备。 (3)电子设备与大气环境产生相对运动时,各种摩擦引起的增温。
热设计的目的
电子设备的热设计系指利用热传递特性对电子设备的耗 热元件以及整机或系统采用合适的冷却技术和结构设计, 以对它们的温升进行控制,从而保证电子设备或系统正常、 可靠地工作。
热设计目标温度资源约束电子设备结构体积大小等热设计方案热设计工程经验主要散热方法自然冷却强迫冷却冷板冷却散热器辐射散热其它散热方法冷却方法的选择元器件的安装与布局印制电路板的散热设计机箱的结构散热设计权衡分析改进设计满足热设计目标和相关要求满足热设计目标和相关要求热设计报告热分析原理样机热性能评估热设计热设计流程热设计目标的确定热设计目标通常根据设备的可靠性指标与设备的工作环境条件来确定已知设备的可靠性指标依据gjb299b1998电子设备可靠性预计手册中元器件失效率与工作温度之间的关系可以计算出元器件允许的最高工作温度此温度即为热设计目标
热设计基础(三)散热片设计的基础是手工计算
热设计基础(三)散热⽚设计的基础是⼿⼯计算热设计基础(三)散热⽚设计的基础是⼿⼯计算2011-02-23 21:58 来源:技术在线字号:⼩⼤我要评论(0)在上⼀章⾥,确定了⽤于平衡整个装置能量收⽀的风扇种类。
本⽂将以此为前提来设计散热⽚。
从求出热传导率及散热量的公式来考虑即可得知,散热⽚(Heat Sink)的⼤概性能可通过简单的⼿⼯计算来求得。
下⾯将结合⾸款PS3的实例,证实⼿⼯计算得出的结果与实际装置上采⽤的散热⽚的惊⼈⼀致之处。
在热设计基础(⼆)风扇只需根据能量收⽀决定⼀⽂中曾提到整个装置中的热能收⽀是相互吻合的。
下⾯,开始介绍散热⽚的设计。
想让滚烫的拉⾯凉下来时,⼤家会怎么做?⼀般会呼呼地吹⽓,对吧?这是利⽤了【技术讲座】热设计基础(⼀):热即是“能量”,⼀切遵循能量守恒定律中介绍的“热传导”原理的冷却⽅法。
这个时候,怎样做才能让拉⾯有效地冷却下来呢?热传导实现的散热量公式如下:通过热传导实现的散热量[W]=热传导率[W/(m2·℃)]×散热⾯积[m2]×与周围的温度差[℃]由于温度差,也即拉⾯温度与吹出的⽓息温度之差是确定的,⽆法改变。
然⽽,如果增加散热⾯积,就能增加散热量。
如果将⽤筷⼦夹起的⾯条摊开,借此加⼤散热⾯积,并让所有⾯条都均匀地接触到空⽓,便可有效地使⾯条冷却下来。
散热⽚(Heat Sink。
字⾯意思是“热量分流槽”)利⽤了与此完全相同的思路。
使发热源的热量扩散到⾯积较⼤的翼⽚(叶⽚)上,然后通过热传导将热量转移给空⽓,这就是散热⽚的功能。
让我们来复习⼀下计算散热量时⼀定会⽤到的热传导率。
热传导率会随着散热⾯的放置⽅式⽽发⽣变化。
强制性地使空⽓沿着与散热板平⾏的⽅向流过时,热传导率的计算式如下。
也就是说,与散热量相关的变量有以下4个。
①散热⾯积:越⼤越有利于散热。
如果散热⾯积增加1倍,则散热量也增加1倍。
我想⼤家经常会看到由多枚很薄的翼⽚重叠⽽成的散热⽚,其⽬的就是为了在狭⼩的空间获得较⼤的散热⾯积。
热设计的基础知识与规范
2.1.3 热流密度 2
单位面积上的传热量,单位 W/m 。 2.1.4 热阻
热量在热流路径上遇到的阻力,反映介质或介质间的传热能力的大小, 表明了 1W 热量所引起的温升大小,单位为℃/W 或 K/W。用热耗乘以热阻,即可获得该传 热路 径上的温升。
可以用一个简单的类比来解释热阻的意义,换热量相当于电流,温差相当于电 压,则热阻相当于电阻。
(2-2)
222
h---- 对流换热系数,W/m .K 或 W/m .℃; A 对--- 有效对流换热面
积,m
tw---- 热表面温度,℃;
ta---- 冷
却空气温度℃;
R 对流----- 对流热阻, ℃/W
由方程可见,要增强对流换热,可以加大换热系数和换热面积。
2.2.3 辐射的基本方程:
---- 系统黑度, ε1,ε2----分别为高温物体表面(如发热器件)和低温物体表面
第三章 自然对流换热
当发热表面温升为 40℃或更高时,如果热流密度小于 0.04W/cm ,则一般可 以通 过自然对流的方式冷却,不必使用风扇。自然对流主要通过空气受热膨胀产生的浮 升 力使空气不断流过发热表面,实现散热。这种换热方式不需要任何辅助设备,所以 不 需要维护,成本最低。只要热设计和热测试表明系统通过自然对流足以散热,应尽 量 不使用风扇。 3.1 自然对流热设计要考虑的问题
如果设计不当,元器件温升过高,将不得不采用风扇。合理全面的自然对流热 设 计必须考虑如下问题: 3.1.1 元器件布局是否合理。 在布置元器件时,应将不耐热的元件放在靠近进风 口的位 置,而且位于功率大、发热量大的元器件的上游,尽量远离高温元件,以避免辐射 的 影响,如果无法远离,也可以用热屏蔽板(抛光的金属薄板,黑度越小越好)隔 开; 将本身发热而又耐热的元件放在靠近出风口的位置或顶部; 一般应将热流密度高 的元 器件放在边沿与顶部,靠近出风口的位置,但如果不能承受较高温度,也要放在进 风 口附近,注意尽量与其他发热元件和热敏元件在空气上升方向上错开位置;大功率 的 元器件尽量分散布局,避免热源集中; 不同大小尺寸的元器件尽量均匀排列,使 风阻 均布,风量分布均匀。
电子设备热设计基本知识
•热设计的有关概念
•对流:固体表面与流体表面传热的主要方式。 •自然对流:流体的运动是由于流体密度差和温度梯度引起的。
•在自然对流传热中,上部较冷流体与底 部较热流体间的密度差引起流体温升
•热设计的有关概念
•强迫对流:流体的运动是由外力(如风机、风扇或泵)造成的。
•强迫对流
•热设计的有关概念
• 压降:当流体流经固体物质或物体在导管内流动时 ,摩擦、流动面积的限制或方向的突变会阻止这种流动 。结果产生压力损失或压力下降。 • 需要用风机或泵来克服这种压降。流速越高,表面 越不规则,则压降越大。 • 在强迫对流系统中,冷却剂流动通路的几何形状及 系统压降是重要的问题。
热设计的目的
• 电子设备的热设计系指利用热传递特性对电子设备的 耗热元件以及整机或系统采用合适的冷却技术和结构设计 ,以对它们的温升进行控制,从而保证电子设备或系统正 常、可靠地工作。 • 热传递的方式:传导、对流、辐射。 • 一般来说,这三种形式在电子系统的热传输中所占的 比例分别为60%、20%、20%。
热设计的有关概念
•(5) 热流密度 • 单位面积的热流量。 •(6) 体积功率密度 • 单位体积的热流量。 •(7) 热阻 • 热量在热流路径上遇到的阻力(内热阻、外热阻、系统热 阻) 。温差越大,热流量就越大。△T=RQ 热阻的单位是 ℃/W。
•热设计的有关概念
•内热阻: • 产生热量的点或区域与器件表面指定点(安装表面)之间的 热阻。晶体管和微电路的内热阻是指结到外壳间的热阻θjc。外 热阻: • 器件上任意参考点(安装表面)与换热器间,或与设备、冷 却流体或环境交界面之间的整个热阻。 •系统热阻: • 设备外表面与周围空间或换热器与冷却流体间的热阻。
•热设计基本考虑
电子热传递原理及热设计基础
一、传热基础 ——热对流(2)
自然对流CFD模型
自然对流示意图
一、传热基础 ——热对流(3)
强制对流CFD模型
强制对流示意图
一、传热基础 ——热对流(4)
对流换热热量计算的主要规律牛顿(L.Newton)冷却定律: Q=hF⊿t
式中:
⊿t [℃]~壁面温度与流体温度之差; h~对流换热系数,是对流换热强度的集中指标。 『 附:常用物质的 h 系数: 』
Á ·
µ ç
ç ÷ ¨ © µ À I£ A£
Á ·
ç ¸ µ Ñ Vab=Va-Vb¨V£ £ © ç è µ ×R=I/Vab£ ··© ¨Å Ä £ ç Ý ¨·£ µ È C£ ¨© ç è Ä ® ª µ ×µ ´ À R=R1 +R2 +… … … … È è Ä ¢ ª ×µ ° À 1/R=1/R1 +1/R2 +… … … …
R[℃/W]~为热阻;
r =RF[m2. ℃/W]~称单位面积热阻; 传热的基本方式有热传导、热辐射和热对流三种。在实 际的传热过程中,它们可能以一种形式出现,也可能是以两 种或三种形式一起出现的复合换热。
一、传热基础 ——热传导(1)
同一物体内部或互相接触的物体之间,当温度不同但没 有相对的宏观位移时的传热方式;
一、传热基础 ——概述
有温差的地方就会有热量传递发生; 对于无内热源的稳定传热过程,传热量(Q或q)和传热温 差⊿t的有如下的关系式: Q=qF=⊿t/ R (W) 或 q=Q/F=⊿t/r (W/m2 ) Q~亦称热流量;
q~亦称热流率或热流密度;
⊿t[℃]~亦称传热推动力; F[m2]~为传热面积;
一、传热基础 ——热设计常用的基本单位换算
产品热设计基础
Figure 1 : Junction Life Statistics
Figure 2: Major Causes of Electronics Failures
20%振动
55%温度
6%粉尘
19%潮湿
(Source : US Air Force Avionics Integrity Program)
电阻的并联: 1/R=1/R 1+1/R 2+.......
热电模拟法
热路及热网络的案例分析
热阻串联
R total = R th j-a = R th j-c + R th c-a
热阻并联
R total
R th j-a = R th j-c + R th c-a R th j-p-a = R th j-p + R th p-a
Heat sink
Heat source
对流
对流换热机理:
对流换热是发生在有温差的固体表面和运动流体 (气体或液体)间的换热过程,对流可以是自然和强 迫对流。自然对流是由冷、热流体温度变化引起的流 体内部密度差而产生的流动;强迫对流则是由外部方 式(泵或风机)造成的流体内压力不同引起的流动。
对流
只有在以下情况下才选择抽风: - 希望流场规则;各部分风量比较均匀,适用于热量分散的整机或机箱。
- 进风口无法安装风扇。 - 不希望风扇马达加热空气而对后面的元器件产生影响。 - 不希望热风吹到客户。
风扇的基本知识
通风机的特性曲线:指通风机在某一固定转速下工作,静压、效率和功 率随风量变化的关系曲线。
换热能力强); - 破环边界层。
热辐射
辐射是发生在两种没有直接接触的表面, 能量通过电磁 波传递。电磁波是物体内部微观粒子的热运动状态发 生改变时激发出来的,所有物体大于0 K均发生热辐射
产品热设计基础培训
CFM 转速与风量关系式:
1
CFM 2
RPM 1 RPM 2
P 转速与风压关系式: 1 P2
RPM RPM
1 2
2
N 噪声与风压关系式: 2
N1
50 lg(RPM 2 ) RPM 1
风扇参数
• 尺寸 • 风量 • 风压 • 转速 • 噪音 • 特性曲线 • 工作点
19
Smooth
Alodine on aluminum
Silica (sintered, powdered, fused) PCBs
Stainless steel (Typical, polished) Stainless steel (Typical, cleaned) Aluminum (Highly polished)
236 398 209 160 0.25 0.026
热量传递三种方式
• 对流
4
热量传递三种方式
• 辐射
5
Surface Type Finish
Emissivity (at 80F)
Metal
Aluminum (sandblasted) 0.41
Metal Metal
Aluminum (black anodized) Nickel (electrolysi5 4
0.6 2
0.7 0.9
0.8
0.9
0.4 0.05
27
噪音优化
噪声大小概念
宇宙音量 -254分贝绝对无声 0 -20 分贝 很静、几乎感觉不到; 20 -40 分贝 安静、犹如轻声絮语; 40 -60 分贝 一般、普通室内谈话; 60 -70 分贝 吵闹、有损神经; 70 -90 分贝 很吵、神经细胞受到破坏。 90 -100 分贝 吵闹加剧、听力受损; 100 -120 分贝 难以忍受、
传热的理论基础
������ +
������ ������/������ ������
������������������ = 2300~104& ������������ = 1.5~500 &
4.粗糙管:
������������
=
������ ������
������������−������/������
������ = ������������������������������������������
������������������ ������.������������
������������������
������������������ ������������������
= 0.05~20
热设计概述
-传热的理论基础
三、对流换热分析(流体&固体壁):如何确定表面传热系数ℎ
5.自然对流换热
2.微分方程组:
对流换热微分方程 连续性方程 动量微分方程 能力微分方程
速度场
温度场
表面传热系数
热设计概述
-传热的理论基础
三、对流换热分析(流体&固体壁):如何确定表面传热系数ℎ
3.边界层:
3.1流动边界层:牛顿��� = ������ ������������
牛顿冷却公式:
������ = ℎ������∆������ = ℎ������ ������������ − ������������ ������
对流换热表面传热系数 ℎ ������/������2 ∙ ������ :流体与固体壁之间具有单位温差时在单 位面积上每单位时间的导热量。---受压力以及温度影响(尤其液体和气体特别 考虑压力及温度条件)
热设计的基础知识与规范
目录1 概述 (1)1.1 热设计的目的 (1)1.2 热设计的基本问题 (1)1.3 热设计应遵循的原则 (1)2 热设计的基本知识 (3)2.1 基本概念 (3)2.2 热量传递的基本方式极其基本方程式 (5)2.3 增强散热的方式 (6)3 自然对流散热 (7)3.1 自然对流热设计应考虑的问题 (7)3.2 自然对流换热系数的计算 (9)4 强迫对流散热——风扇冷却 (11)4.1 风道的设计 (11)4.2 抽风与鼓风的区别 (16)4.3 风扇选型设计 (17)4.4 机柜/箱强迫风冷热设计 (22)5 单板元器件安全性热分析................................................24 字串2 5.1 元器件温升校核计算 .. (24)5.2 元器件的传热分析 (27)5.3 散热器选型参数的确定 (27)5.4 散热器选用与安装的原则 (29)6 通信产品热设计步骤 (30)7 附录 (32)7.1 热仿真软件介绍 (32)7.2 参考文献 (32)第一章概述第一章概述1.1 热设计的目的采用适当可靠的方法控制产品内部所有电子元器件的温度,使其在所处的工作环境条件下不超过稳定运行要求的最高温度,以保证产品正常运行的安全性,长期运行的可靠性。
1.2 热设计的基本问题1.2.1 耗散的热量决定了温升,因此也决定了任一给定结构的温度;1.2.2 热量以导热、对流及辐射传递出去,每种形式传递的热量与其热阻成反比;1.2.3 热量、热阻和温度是热设计中的重要参数;1.2.4 所有的冷却系统应是最简单又最经济的,并适合于特定的电气和机械、环境条件,同时满足可靠性要求;1.2.5 热设计应与电气设计、结构设计、可靠性设计同时进行,当出现矛盾时,应进行权衡分析,折衷解决;1.2.6 热设计中允许有较大的误差;1.2.7 热设计应考虑的因素:包括结构与尺寸功耗产品的经济性与所要求的元器件的失效率相应的温度极限电路布局工作环境1.3 遵循的原则1.3.1热设计应与电气设计、结构设计同时进行,使热设计、结构设计、电气设计相互兼顾;1.3.2 热设计应遵循相应的国际、国内标准、行业标准;1.3.3 热设计应满足产品的可靠性要求,以保证设备内的元器件均能在设定的热环境中长期正常工作。
热设计的基本知识
2热设计的基本知识....................................................3
2.1基本概念............................................................3
1.2.5热设计应与电气设计、结构设计、可靠性设计同时进行,当出现矛盾时,应进行
权衡分析,折衷解决;
1.2.6热设计中允许有较大的误差;
