实验.四二维图形的基本几何变换
实验报告学院:计算机学号:姓名:实验四 二维图形的基本几何变换一、实验目的1．掌握二维图形基本的几何变换原理及变换矩阵； 2．掌握矩阵运算的程序设计。
二、实验内容实现二维图形的基本变换，包括平移、旋转、比例、对称变换。
三、实验环境硬件平台:PC运行环境: Windows 平台，Visual C++四、算法描述二维图形齐次坐标变换矩阵一般表达式 T = 这 3×3 矩阵中各元素功能一共可分成四块，即a 、b 、c 、d 四项用于图形的比例、对称、错切、旋转等基本变换； k 、m 用于图形的平移变换；p 、q 用于图形的透视变换； s 用于图形的全比例变换。
平移变换 旋转变化放缩变换五、实验过程5.1打开Visualc++6.0程序5.2新建一个C++项目⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡s m kq dc p b a ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡''1),(110010011y x t t T y x t t y x y x y x 记为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡''1)(11000cos sin 0sin cos 1y x R y x y x θθθθθ记为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡''1),(11000001y x s s S y x s s y x y x y x记为5.3单击完成，双击源文件里的二维图形几何变换View.cpp,出现下图5.5找到其中的OnDraw函数，并将其改成如下，使其实现了一条直线的平移。
void C二维图形几何变换View::OnDraw(CDC* pDC){C二维图形几何变换Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);if (!pDoc)return;// TODO: 在此处为本机数据添加绘制代码int a[3][3];int i,j;for(i=0;i<3;i++)for(j=0;j<3;j++)a[i][j]=0;for(i=0;i<3;i++)a[i][i]=1;int x0=80,x1=350,y0=120,y1=120;pDC->MoveTo(x1,y1);E:\c++6.0安装\MSDev98\MyProjects\pDC->LineTo(x0,y0);a[2][0]=80;//使直线在行方向上平移了80个单位a[2][1]=50;//使直线在列方向上平移了50个单位x0=x0*a[0][0]+y0*a[1][0]+a[2][0];y0=x0*a[0][1]+y0*a[1][1]+a[2][1];x1=x1*a[0][0]+y1*a[1][0]+a[2][0];y1=x1*a[0][1]+y1*a[1][1]+a[2][1];pDC->MoveTo(x1,y1);pDC->LineTo(x0,y0);}5.6单击运行程序并有如下结果5.7找到其中的OnDraw函数，并将其改成如下，使其实现了一条直线的平移和缩放。
图形的几何变换
图形的几何变换图形的几何变换是指对于一个图形，在平面上或空间中进行比例、旋转、平移、对称等操作后，得到的新图形。
这种操作可以改变图形的大小、方向、位置等特征，广泛运用于数学、物理、美术、计算机图形等领域。
以下从不同变换类型的角度分析图形的几何变换。
一、比例变换比例变换是指将一个图形沿着某个中心点或轴线进行等比例伸缩的变换。
其结果通常是一个形状相似但大小不同的新图形。
比例变换可以分为放大和缩小两种情况，当比例因子大于1时，为放大；比例因子小于1时，为缩小。
比例变换常见的应用包括模型制作、图形的等比例缩放等。
二、旋转变换旋转变换是指将一个图形沿着某个轴心或轴线进行旋转的变换。
旋转变换可分为顺时针旋转和逆时针旋转两种情况，其结果是一个相似但方向不同的新图形。
旋转变换的角度通常用弧度制表示，旋转角度为正时为逆时针旋转，为负时为顺时针旋转，常见的应用包括风车的运动、建筑设计的转角变换等。
三、平移变换平移变换又叫做移动变换，是指将一个图形沿着某个方向进行平移的变换。
平移变换可以将图形整体沿着平移向量的方向进行移动，其结果是一个与原图形相同但位置不同的新图形。
平移变换常见的应用包括机器人的运动、物体的位移等。
平移变换也可以看作是比例变换的特殊情况，比例因子为1，即不改变图形的大小。
四、对称变换对称变换是指将一个图形沿着某个轴线进行翻折的操作。
对称变换可以分为对称、反对称和正交对称三种类型。
对称变换的结果通常是一个与原图形相等但位置镜像对称的新图形。
对称变换在分形几何、美术设计等领域都有着广泛的应用。
五、仿射变换仿射变换是指图形在平面上或空间中进行非等比例伸缩、旋转、平移和投影等操作时的变换。
仿射变换的结果通常是一个与原图形相似但有略微变形的新图形。
仿射变换包括平移变换、旋转变换、比例变换和剪切变换等。
其应用领域包括医学图像处理、计算机图形学等。
总结图形的几何变换在现代科技和艺术中有着广泛的应用。
比例变换常用于造型、模型制作和图形的等比例缩放；旋转变换常用于旋转花纹、风车运动、建筑转角的变化等；平移变换常用于运动控制、物体的位移等；对称变换常用于几何分形、美术设计等领域；仿射变换则是结合了以上变换操作的高级变换，其应用范围更加广泛。
几何第06章 图形变换
第40课时 图形的变换（一）【知识梳理】1、轴对称及轴对称图形的联系：轴对称及轴对称图形可以相互转化. 区别：轴对称是指两个图形之间的位置关系，而轴对称图形一个图形自 身的性质；轴对称只有一条对称轴，轴对称图形可能有几条对称轴．2、通过具体实例认识轴对称，探索它的基本性质，理解对应点所连的线段 被对称轴垂直平分的性质．3、能够按要求作出简单平面图形经过一次或两次轴对称后的图形；探索简 单图形之间的轴对称关系，并能指出对称轴．4、探索基本图形（等腰三角形、矩形、菱形、等腰梯形、正多边形、圆） 的轴对称性及其相关性质．5、欣赏现实生活中的轴对称图形，结合现实生活中典型实例了解并欣赏物 体的镜面对称，能利用轴对称进行图案设计． 【例题精讲】1、观察下列一组图形，根据你所发现的规律下面一个应该是什么形状？2、如图，菱形ABCD 中，AB=2，∠BAD=60°，E 是AB 的中点，P 是对角线AC 上的一个动点，则PE +PB 的最小值是 ．3、如图，P 在∠AOB 内，点M 、N 分别是点P 关于 AO 、BO 的对称点，MN 分别交OA 、OB 于E 、F.⑴ 若PEF 的周长是20cm ，求MN 的长.⑵若∠AOB=30°试判断△MNO 的形状，并说明理由4、将一张矩形的纸对折，如图所示可得到一条折痕(图中虚线）．继续对折，对折时每次折痕与上次的折痕保持平行，连续对折三次后，可以得到7条折痕，那么对折四次可得到 条折痕．如果对折n 次，可以得到 条折痕．5、做一做:用四块如图1的瓷砖拼成一个正方形,使拼成的图案成轴对称图形.请你在图2、图3、图4中各画出一种拼法（要求三种拼法各不相同，所画图案中的阴影部分用斜线表示）.FE NMA OB PC 'ABCD6、已知如图，在直角梯形ABCD 中，AD ∥BC ，BC=5cm ，CD=6cm ，∠DCB=60º，∠ ABC=90º，等边三角形MNP （N为不动点）的边长为a cm ，边MN和直角梯形ABCD 的底边BC 都在直线l上，NC=8 cm ,将直角梯形ABCD 向左翻折180º，翻折一次得图形①，翻折二次得图形②，如此翻折下去． (1)、将直角梯形ABCD 向左翻折二次，如果此时等边三角形MNP 的边长a≥2cm ，这时两图形重叠部分的面积是多少？(2)、将直角梯形ABCD 向左翻折三次，如果第三次翻折得到的直角梯形与等边三角形重叠部分的面积就等于直角梯形ABCD 的面积，这时等边三角形MNP 的边长a 至少应为多少？(3)、将直角梯形ABCD 向左翻折三次，如果第三次翻折得到的直角梯形与等边三角形重叠部分的面积等于直角梯形ABCD 的面积的一半，这时等边三角形MNP 的边长a 应为多少？【当堂检测】1．下列图形是否是轴对称图形，找出轴对称图形的有几条对称轴．2．小明的运动衣号在镜子中的像是 ，则小明的运动衣号码是 ( ) A. B. C. D3．在角、线段、等边三角形、平行四边形形中，轴对称图形有( ) A.1个 B.2个 C.3个 D.4个4．下面四个图形中，从几何图形的性质考虑，哪一个与其它三个不同？请指出这个图形，并简述你的理由．答：图形 ；理由是 ：5．如图，ΔABC 中，DE 是边AC 的垂直平分线AC=6cm ， ΔABD 的周长为13cm ，则ΔABC 的周长为______cm. 6．如图，AD 是△ABC 的中线，∠ADC ＝45°，把△ADC 沿AD 对折，点C 落在点C '的位置，则C B '与BC 之间的数量关系是 ．A B PM N ② ① D C 第5题图第41课时 图形的变换（二）【知识梳理】 一、图形的平移1、平移的概念：在平面内，将一个图形沿某个方向移动一定的距离，这样的 图形运动称为平移，平移不改变图形的形状和大小．注:（1）平移是运动的一种形式，是图形变换的一种，本讲的平移是指平 面图形在同一平面内的变换．（2）图形的平移有两个要素：一是图形平移的方向，二是图形平移的 距离，这两个要素是图形平移 的依据．（3）图形的平移是指图形整体的平移，经过平移后的图形，与原图形 相比，只改变了位置，而不改变图形的大小，这个特征是得出图 形平移的基本性质的依据．2．平移的基本性质：由平移的基本概念知，经过平移，图形上的每一个点 都沿同一个方向移动相同的距离，平移不改变图形的形状和大小，因此平移具 有下列性质：经过平移，对应点所连的线段平行且相等，对应线段平行且相等， 对应角相等． 注：（1）要注意正确找出“对应线段，对应角”，从而正确表达基本性质的 特征．（2）“对应点所连的线段平行且相等”，这个基本性质既可作为平移图 形之间的性质，又可作为平移作图的依据． 二、图形的旋转1、图形旋转的基本性质：对应点到旋转中心的距离相等，对应点与旋转中心的距离相等、对应点与旋转中心连线所成的角彼此相等；2、中心对称图形:____________________________________3、平行四边形、矩形、菱形、正多边形（边数是偶数）、圆是中心对称图形； 【例题精讲】1. 如图，在△ABC 中，∠C=90°，AC=2cm ，把这个三角形 在平面内绕点C 顺时针旋转90°，那么点A 移动所走过的路 线长是 cm ．2. 将两块含30°角且大小相同的直角三角板如图1摆放．(1) 将图2中△11A B C 绕点C 顺时针旋转45°得图2，点11P A C 是与AB 的交点，求证：112CP AP 2＝； (2)将图2中△11A B C 绕点C 顺时针 旋转30°到△22A B C （如图3），点 22P A C 是与AB 的交点．线段112CP PP 与 之间存在一个确定的等量关系，请你写出这个关系式并说明理由；（3）将图3中线段1CP 绕点C 顺时针旋转60°到3CP （图4），连结32P P ，求证：32P P ⊥AB.A G(O)EC B F ①3．把两个全等的等腰直角三角板ABC 和EFG （其直角边长均为4）叠放在一起（如图①），且使三角板EFG 的直角顶点G 与三角板ABC 的斜边中点O 重合.现将三角板EFG 绕O 点顺时针方向旋转（旋转角α满足条件：0°＜α＜90°)，四边形CHGK 是旋转过程中两三角板的重叠部分（如图②）.(1)在上述旋转过程中，BH 与CK 有怎样的数量关系？四边形CHGK 的面积有何变化？证明你发现的结论；(2)连接HK ，在上述旋转过程中，设BH=x ，△GKH 的面积为y ，求y 与x 之间的函数关系式，并写出自变量x 的取值范围； (3)在(2)的前提下，是否存在某一位置，使△GKH 的面积恰好等于△ABC 面积的516？若存在，求出此时x 的值；若不存在，说明理由.4．如图1，小明将一张矩形纸片沿对角线剪开，得到两张三角形纸片（如图2）， 量得他们的斜边长为10cm ，较小锐角为30°，再将这两张三角纸片摆成如图3的形状，但点B 、C 、F 、D 在同一条直线上，且点C 与点F 重合（在图3至图6中统一用F 表示）（图1） （图2） （图3）小明在对这两张三角形纸片进行如下操作时遇到了三个问题，请你帮助解决． （1）将图3中的△ABF 沿BD 向右平移到图4的位置，使点B 与点F 重合，请你求出平移的距离；（2）将图3中的△ABF 绕点F 顺时针方向旋转30°到图5的位置，A 1F 交DE 于点G ，请你求出线段FG 的长度；（3）将图3中的△ABF 沿直线AF 翻折到图6的位置，AB 1交DE 于点H ，请证明：AH ﹦DH（图4） （图5） （图6）【当堂检测】1．下列说法正确的是（ ）A ．旋转后的图形的位置一定改变B ．旋转后的图形的位置一定不变C ．旋转后的图形的位置可能不变D ．旋转后的图形的位置和形状都发生变化 2．下列关于旋转和平移的说法错误的是（ ）A ．旋转需旋转中心和旋转角，而平移需平移方向和平移距离B ．旋转和平移都只能改变图形的位置C ．旋转和平移图形的形状和大小都不发生变化D ．旋转和平移的定义是相同的3．在“党”“在”“我”“心”“中”五个汉字中，旋转180o 后不变的字是_____，在字母“X”、“V”、“Z”、“H”中绕某点旋转不超过180后能与原图形重合的是____． 4．△ABC 是等腰直角三角形，如图，A B=A C ，∠BAC ＝90°，D 是BC 上一点，△ACD 经过旋转到达△ABE 的 位置，则其旋转角的度数为（ ） A ．90° B ．120° C ．60° D ．45°5．以下图形：平行四边形、矩形、等腰三角形、线段、圆、 菱形，其中既是轴对称图形又是中心对称图形的有（ ） A ．4个 B ．5个 C ．6个 D ．3个6．如图的图案中，可以看出由图案自身的部分经过平移而得到的是（ ）7.有以下现象：①温度计中，液柱的上升或下降；②打气筒打气时，活塞的运动；③钟摆的摆动；④传送带上瓶装饮料的移动，其中属于平移的是（ ） A ．①③ B ．①② C ．②③ D ．②④ 8．如图，若将△ABC 绕点C 顺时针旋转90°后得到△A B C '''，则A 点的对应点A′的坐标是（ ） A ．（－3，－2）B ．（2，2） C ．（3，0）D ．（2，1）第8题图 A B CD E第42课时 视图与投影【知识梳理】1、主视图、左视图、俯视图2、主俯长相等，主左高平齐，俯左宽相等 【例题精讲】1. 下列多边形一定不能进行平面镶嵌的是（ ）A 、三角形B 、正方形C 、任意四边形D 、正八边形 2. 用一张正多边形的纸片，在某一点处镶嵌（即无缝隙的围成一周），可实施 的方案有哪6种？每一种方案中需要的纸片各是几张？3.如图，用灰白两色正方形瓷砖铺设地面，第6个图案中灰色瓷砖块数为____．4. 用含30角的两块同样大小的直角三角板拼图形，下列四种图形：①平行四边形，②菱形，③矩形，④直角梯形．其中可以被拼成的图形是（ ） A ．①② B ．①③ C ．③④ D ．①②③5. 为创建绿色校园，学校决定对一块正方形的空地进行种植花草，现向学生征集设计图案．图案要求只能用圆弧在正方形内加以设计，使正方形和所画的图弧构成的图案，既是轴对称图形又是中心对称图形．种植花草部分用阴影表示．请你在图③、图④、图⑤中画出三种不同的的设计图案．注：两个图案中，只有半径变化而圆心不变的图案属于一种，例如：图①、图②只算一种．6．下图是某几何体的展开图．（1）这个几何体的名称是 ；（2）画出这个几何体的三视图；（3）求这个几何体的体积．（ 取3.14）7．东东和爸爸到广场散步，爸爸的身高是176cm ， 东东的身高是156cm ，在同一时刻爸爸的影长是 88cm ，那么东东的影长是 cm.8．如图（1）是一个小正方体的侧面展开图，小正方体从图（2）所示的位 置依次翻到第1格、第2格、第3格， 这时小正方体朝上一面的字是（ ）A ．奥B ．运C ．圣D ．火① ② ③ ④ ⑤第1个图案 第2个图案 第3个图案 20 10 迎 接 奥 运 圣 火 图1迎 接奥 12 3 图2【当堂检测】1.如图所示的阴影部分图案是由方格纸上3个小方格组成，我 们称这样的图案为L 形．那么在由4×5个小方格组成的方格纸 上最多可以画出不同位置的L 形图案的个数是 ( ) A ．16个 B ．32个 C ．48个 D ．64个2．在下面的四个几何体中，它们各自的左视图与主视图不相同的是（ ）3.如图甲，正方形被划分成16个全等的 三角形，将其中若干个三角形涂黑，且 满足下列条件：（1）涂黑部分的面积是原正方形面积 的一半；（2）涂黑部分成轴对称图形．如图乙是一种涂法，请在图1～3中 分别设计另外三种涂法．（在所设计 的图案中，若涂黑部分全等，则认为 是同一种涂法，如图乙与图丙）4．现将三张形状、大小完全相同的平行四边形透明纸片，分别放在方格纸中，方格纸中的每个小正方形的边长均为1， 并且平行四边形纸片的每个顶点与小正 方形的顶点重合（如图1、图2、图3）．分别在图1、图2、图3中，经过平行四边形纸片的任意一个顶点画一条裁剪线， 沿此裁剪线将平行四边形纸片裁成两部 分，并把这两部分重新拼成符合下列要 求的几何图形．要求：(1)在左边的平行四边形纸片中画一条裁 剪线，然后在右边相对应的方格纸中，按实际大小画出所拼成的符合要求的几何图形；（2）裁成的两部分在拼成几何图形时要互不重叠且不留空隙； （3）所画出的几何图形的各顶点必须与小正方形的顶点重合．图1 矩形（非正方形） 图2 正方形 图3 有一个角是135°的三角形 正方体 长方体 圆柱 圆锥 A B C D。
计算机图形学第五章图形变换
第五章图形变换重 点：掌握二维几何变换、二维观察变换、三维几何变换以及三维观察变换。
难 点：理解常用的平移、比例、旋转变换，特别是复合变换。
课时安排：授课4学时。
图形变换包括二维几何变换， 二维观察变换，三维几何变换和三维观察变换。
为了能使各种几何变换（平移、旋转、比例等）以相同的矩阵形式表示，从而统一使用矩阵乘法运算来实现变 换的组合，现都采用齐次坐标系来表示各种变换。
有齐次坐标系齐次坐标系：n 维空间中的物体可用 n+1维齐次坐标空间来表示。
例如二维空间直线 ax+by+c=O ，在齐次空间成为 aX+bY+cW=0 ，以X 、Y 和W 为三维变量，构成没有常数项的 三维平面（因此得名齐次空间）。
点P （x 、y ）在齐次坐标系中用P （wx,wy,w ）表示，其中 W 是不为零的比例系数。
所以从 n 维的通常空间到 n+1维的齐次空间变换是一到多的变换，而其反变换 是多到一的变换。
例如齐次空间点P （X 、Y 、W ）对应的笛卡尔坐标是 x=X/W 和y=Y/W 。
将通一地用矩阵乘法来实现变换的组合。
常笛卡尔坐标用齐次坐标表示时， W 的值取1。
采用齐次坐标系可以将平移、比例、旋转这三种基本变换都以相同的矩阵形式来表示,并统齐次坐标系在三维透视变换中有更重要的作用, 示形它使非线形变换也能采用线形变换的矩阵表式。
图形变换平移变换图示如图所示，它使图形移动位置。
新图 p'的每一图元点是原图形 p 中每个图元点在向分别移动Tx 和Ty 产生，所以对应点之间的坐标值满足关系式x'=x+Tx y'=y+Ty可利用矩阵形式表示成：[x' y' ] = : x y ] + : Tx Ty ]简记为：P'= P+T , T= : Tx Ty ］是平移变换矩阵（行向量）二堆几何变换1 1二维观察变換三维几诃变换平移变换 比例变换 陡转变换 对称变换 错切变换 仿肘变换 复合变换平移变换 比例变换 旋转变换 绕空间任意轴離转 对称变换 蜡切变换三维观察变5.1二维几何变换二维几何变换就是在平面上对二维点的坐标进行变换，从而形成新的坐标。

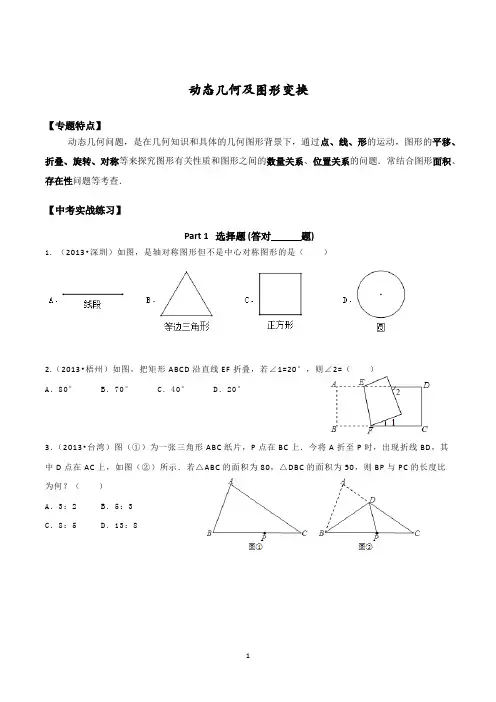

动态几何及图形变换
4 . ★（ 2013 •达州）如图，折叠矩形纸片 ABCD ，使 B 点落在 AD 上一点 E 处，折痕的两端点分别在 AB 、 BC 上（含端点） ，且 AB=6 ， BC=10 ．设 AE=x ，则 x 的取值范围是 ______.
第 4 题图
第 5 题图
5. （ 2013 •福建莆田）如图，正方形 ABCD 的边长为 4 ，点 P 在 DC 边上且 DP=1 ，点 Q 是 AC 上一动点， 则 DQ+PQ 的最小值为 _________ ．
四边形
AOBO′
= 6+3 3；⑤ S △ A O C +S △ A O B =6+ ） B ．①②③④ D ．①②③
9 4
3．
其中正确的结论是（ A ．①②③⑤ C ．①②③④⑤
2
Part 2 填空题 (答对_____题)
1. （ 2013 •宜宾）如图，将面积为 5 的△ ABC 沿 BC 方向平移至△ DEF 的位置，平移的距离是边 BC 长的 两倍，那么图中的四边形 ACED 的面积为 ______ ．
1. （ 2013 •潍坊）如图 1 所示，将一个边长为 2 的正方形 ABCD 和一个长为 2 、宽为 1 的长方形
CEFD 拼在一起，构成一个大的长方形 ABEF ．现将小长方形 CEFD 绕点 C 顺时针旋转至 CE ′ F ′ D ′， 旋转角为 a ． （ 1 ）当点 D ′恰好落在 EF 边上时，求旋转角 a 的值； （ 2 ）如图 2 ， G 为 BC 中点，且 0 °＜ a ＜ 90 °，求证： GD ′ =E ′ D ； （ 3 ）小长方形 CEFD 绕点 C 顺时针旋转一周的过程中，△ DCD ′与△ CBD ′能否全等？若能，直接 写出旋转角 a 的值；若不能说明理由．
以几何图形中的图形操作与变换问题为背景的解答题(word+答案)
以几何图形中的图形操作与变换问题为背景的解答题【考查知识点】图形的变换有轴对称、平移和旋转，在此类问题中轴对称问题多以折叠的形式出现。
折叠问题也是最近中考的热点，这类问题不但考察学生对基本几何图形性质的掌握情况，而且可以培养学生的空间思维能力和运动变化观念，提高学生的实践操作水平。
图形的旋转是中考题的新题型，热点题型，考察内容：①中心对称和中心对称图形的性质和别。
②旋转，平移的性质.【解题思路】折叠类题目的主要出题结合点有：与三角形结合，与平行四边形结合，与圆结合，与函数图像结合，题型多以选择题和填空题的形式出现，少数题目也会在大题中作为辅助背景。
在解决这类问题时，要注意折叠出等角，折叠出等长，折叠出等腰三角形，折叠出全等与相似等。
图形的旋转是中考题的新题型，热点题型，解题方法①熟练掌握图形的对称，图形的平移，图形的旋转的基本性质和基本作图法。
②结合具体的问题大胆尝试，动手操作平移，旋转，探究发现其内在的规律。
③注重对网格内和坐标内的图形的变换试题的研究，熟练掌握其常用的解题方法。
④关注图形与变换创新题，弄清其本质，掌握基本解题方法，如动手操作法，折叠法，旋转法,旋转可以移动图形的位置而不改变图形的大小，是全等变换. 变换的目的是为了实现已知与结论中的相关元素的相对集中或分散重组，使表面上不能发生联系的元素联系起来．在转化的基础上为问题的解决铺设桥梁，沟通到路．一些难度较大的问题借助平移、对称、旋转的合成及相互关系可能会更容易一些．【典型例题】【例1】（2019·河北中考模拟）如图1，在▱ABCD中，DH▱AB于点H，CD的垂直平分线交CD于点E，交AB于点F，AB=6，DH=4，BF：FA=1：5．（1）如图2，作FG⊥AD于点G，交DH于点M，将△DGM沿DC方向平移，得到△CG′M′，连接M′B．①求四边形BHMM′的面积；②直线EF上有一动点N，求△DNM周长的最小值．（2）如图3，延长CB交EF于点Q，过点Q作QK∥AB，过CD边上的动点P作PK∥EF，并与QK交于点K，将△PKQ沿直线PQ翻折，使点K的对应点K′恰好落在直线AB上，求线段CP的长．【例2】（2019·湖南中考模拟）在矩形ABCD中，AB=12，P是边AB上一点，把▱PBC沿直线PC折叠，顶点B的对应点是点G，过点B作BE▱CG，垂足为E且在AD上，BE交PC于点F．（1）如图1，若点E是AD的中点，求证：△AEB≌△DEC；（2）如图2，①求证：BP=BF；②当AD=25，且AE＜DE时，求cos∠PCB的值；③当BP=9时，求BE•EF的值．【例3】（2019·辽宁中考真题）思维启迪：（1）如图1，A，B两点分别位于一个池塘的两端，小亮想用绳子测量A，B间的距离，但绳子不够长，聪明的小亮想出一个办法：先在地上取一个可以直接到达B点的点C，连接BC，取BC的中点P（点P可以直接到达A点），利用工具过点C作CD▱AB交AP的延长线于点D，此时测得CD＝200米，那么A，B间的距离是米．思维探索：（2）在△ABC和△ADE中，AC＝BC，AE＝DE，且AE＜AC，∠ACB＝∠AED＝90°，将△ADE 绕点A顺时针方向旋转，把点E在AC边上时△ADE的位置作为起始位置（此时点B和点D位于AC的两侧），设旋转角为α，连接BD，点P是线段BD的中点，连接PC，PE．①如图2，当△ADE在起始位置时，猜想：PC与PE的数量关系和位置关系分别是；②如图3，当α＝90°时，点D落在AB边上，请判断PC与PE的数量关系和位置关系，并证明你的结论；③当α＝150°时，若BC＝3，DE＝l，请直接写出PC2的值．【方法归纳】实践操作性试题以成为中考命题的热点，很多省市的压轴的都是这类题型，解决这种类型的题目可从以下方面切入：1.构造定理所需的图形或基本图形.在解决问题的过程中，有时添辅助线是必不可少的。
《图形与几何》教案设计
《图形与几何》教案设计一、教学目标1.让学生掌握平面几何的基本概念、性质和定理。
2.培养学生运用几何知识解决实际问题的能力。
3.激发学生对图形与几何的兴趣，提高学生的空间想象力和逻辑思维能力。
二、教学内容1.平面几何的基本概念：点、线、面、角2.几何图形的性质和定理：三角形、四边形、圆3.几何图形的相互关系：平行、垂直、相交4.几何图形的变换：平移、旋转、对称三、教学重点与难点1.教学重点：平面几何的基本概念、性质和定理，几何图形的相互关系及变换。
2.教学难点：几何图形的性质和定理的证明，几何图形的变换方法。
四、教学过程1.导入（1）通过多媒体展示一些生活中常见的几何图形，让学生初步认识平面几何。
（2）引导学生回顾小学阶段学过的几何知识，为新课学习做好铺垫。
2.授课（1）讲解平面几何的基本概念：点、线、面、角（2）讲解几何图形的性质和定理：三角形、四边形、圆（3）讲解几何图形的相互关系：平行、垂直、相交（4）讲解几何图形的变换：平移、旋转、对称3.练习（1）让学生在纸上画出一些几何图形，如三角形、四边形、圆等，并标出相关性质和定理。
（2）让学生互相交流，分享自己画图的经验和心得。
4.小组讨论（1）将学生分成小组，每组选一个组长。
1.如何证明一个三角形是等边三角形？2.如何判断两个几何图形是否相似？3.如何进行几何图形的平移、旋转、对称变换？（1）请小组代表发言，分享讨论成果。
6.作业布置（1）让学生回家后，复习本节课所学内容。
（2）完成课后练习题，巩固所学知识。
五、教学反思本节课通过生动的实例和丰富的练习，让学生掌握了平面几何的基本概念、性质和定理，以及几何图形的相互关系和变换。
在教学过程中，注重学生的参与和互动，激发学生的学习兴趣。
但在教学过程中，也发现了一些问题，如部分学生对几何图形的性质和定理掌握不够熟练，需要加强巩固。
在今后的教学中，我将针对这些问题，调整教学方法，提高教学效果。
六、教学资源1.多媒体课件2.教学视频3.练习题库4.课后辅导资料七、教学时间1课时八、教学评价1.课堂表现：观察学生在课堂上的参与度、发言积极性和学习态度。
计算机图形学 图形的几何变换的实现算法教程文件
计算机图形学图形的几何变换的实现算法实验二 图形的几何变换的实现算法班级 08信计 学号 59 姓名 分数一、实验目的和要求：1、掌握而为图形的基本几何变换，如平移，旋转，缩放，对称，错切变换；。
2、掌握OpenGL 中模型变换函数，实现简单的动画技术。
3、学习使用OpenGL 生成基本图形。
4、巩固所学理论知识，加深对二维变换的理解，加深理解利用变换矩阵可由简单图形得到复杂图形。
加深对变换矩阵算法的理解。
编制利用旋转变换绘制齿轮的程序。
编程实现变换矩阵算法，绘制给出形体的三视图。
调试程序及分析运行结果。
要求每位学生独立完成该实验，并上传实验报告。
二、实验原理和内容：. 原理:图像的几何变换包括:图像的空间平移、比例缩放、旋转、仿射变换和图像插值。
图像几何变换的实质:改变像素的空间位置，估算新空间位置上的像素值。
图像几何变换的一般表达式：[,][(,),(,)]u v X x y Y x y = ，其中，[,]u v 为变换后图像像素的笛卡尔坐标， [,]x y 为原始图像中像素的笛卡尔坐标。
这样就得到了原始图像与变换后图像的像素的对应关系。
平移变换：若图像像素点 (,)x y 平移到 00(,)x x y y ++，则变换函数为0(,)u X x y x x ==+，0(,)v Y x y y y ==+，写成矩阵表达式为：00x u x y v y ⎡⎤⎡⎤⎡⎤=+⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦其中，x 0和y 0分别为x 和y 的坐标平移量。
比例缩放：若图像坐标 (,)x y 缩放到（ ,x y s s ）倍，则变换函数为：00x y s u x s v y ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ 其中, ,x y s s 分别为x 和y 坐标的缩放因子，其大于1表示放大，小于1表示缩小。
旋转变换：将输入图像绕笛卡尔坐标系的原点逆时针旋转θ角度，则变换后图像坐标为：cos sin sin cos u x v y θ-θ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥θθ⎣⎦⎣⎦⎣⎦内容：1、对一个三角形分别实现平移，缩放旋转等变化。
几何变换
CBACHBA几何变换几何变换几何变换是把一个几何图形变换成另一个几何图形的方法。
对称、平移、旋转变换是几何变换中的差不多变换。
对称变换：如果把一个图形变到它关于直线l 的轴对称图形，如此的变换叫做关于直线l 的对称变换，又称反射变换，直线l 称为对称轴，我们常选用线段的垂直平分线、角平分线、等腰三角形的底边上的高作为对称轴来解题。
已知：⊿ABC 中，∠A<60°，试在⊿ABC 的边AB 、AC 上分别找一点P 、Q ，使BQ+QP+PC 最小。
在⊿ABC 中，AH 是高，已知∠BAC = 45°,BH = 2,CH = 3求⊿ABC 的面积。
旋转变换：把图形绕定点O 转动角度α得到图形的变换称为旋转变换，点O 称为旋转中心，α叫做旋转角，若α＝180°，这种专门的旋转变换叫做中心对称变换，这时旋转中心叫做对称中心。
旋转性质有：（1）在旋OCBADFNE BA F CBEADM N转变换下两点之间的距离不变。
（2）在旋转变换下两直线的夹角不变，且对应直线的夹角等于旋转角；设O 是正三角形ABC 内一点，已知∠AOB = 115°，∠BOC = 125°，求以OA ，OB ，OC 为边构成的三角形的各角。
设E 、F 各为正方形ABCD 的边BC 和DC 上的点， ∠EAF = 45°,AN ⊥EF 于N 。
求证：（1）AN=AD ；（2）EF AB S S AEF ABCD :2:=∆正方形平移变换：把几何图形沿某一确定的方向移动一定的距离的变换。
例：已知：四边形ABCD 中，AD=BC ，E 、F 分别是AB 分别是AB 、CD 的中点，AD 、EF 、BC 的延长线分别交于M ，N两点求证：∠AME =∠BNE练习：1、设P 是等边三角形ABC 内一点，∠APB ，∠BPC ，∠CPA 的大小之比是OCBAO BCDA5：6：7，则求以PA ，PB ，PC 的长为边构成的三角形的三个内角之比（从小到大）。
初中数学教案：几何图形的性质和变换
初中数学教案：几何图形的性质和变换一、几何图形的性质1.1 点、线、面的概念在几何学中，点、线、面是最基本且不可分割的概念。
1.2 直线和曲线的区别与性质直线是由无限多个点按一定方向延伸而成的，是最短的路径。
曲线则具有弯曲或环绕的特点，长度与形状可以各不相同。
1.3 角的定义及分类角是由两条射线共同确定且不重合于其公共端点。
根据大小可将角分为锐角、直角和钝角。
1.4 同位角和对顶角同位角指当有一条直线与两条平行直线相交时，在这两条平行直线之间的对应位置上所成的各对内错角。
对顶角指当两条直线相交时，在相交点处互为补角。
二、几何图形的变换2.1 平移平移是指将一个物体沿着某个方向上移动一段距离而不改变其形状和大小。
在平移中，每一个点都沿着相同方向和相等距离进行移动。
2.2 旋转旋转是指围绕某个固定点按照一定规律将物体转动一定角度。
旋转可以绕一个点、绕一条直线或绕一个中心等进行。
2.3 对称对称是指物体相对于某个中心轴或平面，两侧的形状和大小完全相同。
对称包括中心对称和轴对称两种形式。
2.4 放缩放缩是指根据一定比例改变图形的大小。
放大使图形变大，而缩小则使图形变小。
三、几何图形的性质与变换的应用3.1 性质的应用几何图形的性质在解决实际问题时具有广泛的应用。
例如，在设计建筑物或布置房间时，需要考虑到几何图形的特性来确定布局与结构。
3.2 变换的应用几何图形的变换不仅有助于我们观察和理解它们之间的关系，还被广泛应用于艺术、设计和工程等领域。
例如，在计算机生成动画或制作游戏场景时，常常使用旋转、平移和放缩等变换来创建各种视觉效果。
3.3 几何问题的解决方法在解决几何问题时，我们可以通过利用几何图形性质进行推理和证明来得出结论。
例如，通过对等角三角形的性质进行分析，可以证明两条线段平行。
3.4 几何图形与实际生活的联系几何图形在我们日常生活中无处不在。
我们可以通过观察周围的建筑物、家具和自然界中的对象来发现各种各样的几何图形，并了解它们之间的关系和特点。
小学奥数第二十一讲 图形的切拼和变换.doc
【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】第二十一讲图形的切拼和变换阅读与思考法国皇帝拿破仑是一位著名的军事家。
他从一名军官成为一国之君，东征西讨，战功赫赫。
他对数学也有着浓厚的兴趣，他喜欢思考和讨论数学问题。
在圣赫勒拿岛上，拿破仑常与自愿陪同他的前宫廷大臣卡萨斯讨论一些智力问题。
一天，他给卡萨斯出了一道智力题，那是他当年随军远征时见过一块形状奇异的土地（如图1）。
他曾发出誓言；谁能将它分成形状相同的两块，这块土地就赏给谁。
然而，当时无人能做到。
卡萨斯也考虑了好几个晚上，仍未能解得此题。
当拿破仑告诉他后，他看到题目的解法竟然如此简单而后悔不已。
这一有趣的问题后人称为“拿破仑分地”问题，它的具体解法如图2.也就是本讲中我们要讨论的第一个问题——“图形的切拼”，也即图形的切割问题。
另外，我们在求某些组合图形的面积时，由于题目中的条件不多，用公式无法计算，即使用到前面第八、九两讲所学习的方法和技巧也很难奏效，但若是用到平移、旋转、对称等其他几何图形变换的手段往往能起到“山重水复疑无路，柳暗花明又一村”的效果。
平移就是将一个图形沿固定方向进行移动，使原图形变成新的图形结构。
平移只改变图形的位置，不改变图形的形状和大小。
旋转就是将一个图形绕定点旋转到一个新的位置，从而形成一个新的图形结构。
旋转也只是改变图形的位置，不改变图形的形状和大小。
对称分轴对称和中心对称。
轴对称图形就是沿对称轴折叠，轴两侧的部分可以完全生命。
轴对称图形的对称轴平分这个图形的面积，这一特性在求组合图形的面积时经常用到。
如果在一个图形上任取一点，把这一点与一定点连续起来，并且将连线段延长一倍，延长线段的外端点在图形的另一部分上，这个定点叫做对称中心，这样的图形就是中心对称图形。
典型例题|例1|将下面图形分成三块形状相同，大小相同的图形（如图3）。
训练1：如图4是一个等腰梯形，上底与腰相等，下底是上底的2倍，怎样剪开可以得到四个面积相等形状一样的小等腰梯形？（在图形中画出来）|例2|如图5是由三个正方形组成的图形，请把它分成大小、形状都相同的四个图形。
