项目2.1：信号回路
二次回路系统管理规范(1)
神华宁煤集团灵武矿区水电分公司二次回路系统管理规范灵武矿区水电分公司颁布目录二次回路系统运行规范 (1)二次回路系统检修规范 (14)附录 (31)二次回路系统运行规范二次回路系统运行规范编制说明本规范得主要参考依据：GB50171—92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T 13337。
1—1991固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172—1992电气安装工程蓄电池施工及验收规范DL/T 637—1997阀控式密封铅酸蓄电池订货技术条件DL/T 459—2000电力系统直流电源柜订货技术条件国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《直流电源系统检修规范》目次二次回路系统运行规范编制说明 (1)24398 5F4E 彎38240 9560 镠27608 6BD8 毘26631 6807 标37431 9237 鈷36985 9079 遹32966 80C6 胆［第一章总则 (2)第二章二次系统的验收和投运 (2)第三章二次回路的运行维护 (11)第四章直流系统的运行操作 (13)第一章总则第一条为了保证公司电网安全可靠运行，提高二次系统设备的验收、运行、维护质量，特制定本规范.第二条本规范是依据国家、有关标准、规程和规范，结合公司所辖电网实际运行情况而制定的。
第三条本规范规定了直流电源系统及相关二次回路设备验收标准、运行、维护管理的基本条例。
第五条公司所属各科室、区队可根据本规范，结合实际情况制定相应的实施细则。
第二章二次系统的验收和投运第一条文件资料验收1.1 设计或变更部分的实际施工图.1。
2 设计或变更的证明文件。
1。
3 制造厂提供的产品说明书、试验记录、合格证件、安装图纸等技术文件。
1。
4 安装技术记录。
1。
5 电气试验记录。
1。
6 备品备件清单。
第二条蓄电池组的验收］20380 4F9C 侜29672 73E8 珨k40026 9C5A 鱚28332 6EAC 溬36092 8CFC 購2。
供配电系统的二次回路
供配电系统的二次回路学校：学院：班级：姓名：学号：指导老师：目录摘要 ............................................................................................................ 错误！未定义书签。
1、二次回路概述 (3)2、二次回路的操作电源 (3)2.1直流操作电源 (3)1、蓄电池组直流操作电源 (3)2、硅整流电容储能式整流电源 (4)3、高频开关直流操作电源 (5)2.2交流操作电源 (5)3、高压断路器控制和信号回路 (6)3.1概述 (6)3.2电磁操动机构的断路器控制回路 (7)4、测量和绝缘监视回路 (8)总结 (10)参考文献 (10)1、二次回路概述二次回路按电源性质分，有直流回路和交流回路。
交流回路又分交流电流回路和交流电压回路。
交流电流回路由电流互感器供电，交流电压回路由电压互感器供电。
供配电系统的二次回路是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统及继电保护和自动化系统等。
二次回路按其用途分，有断路器控制回路、信号回路、测量回路、继电保护回路和自动装置回路等。
二次回路在供配电系统中虽然是一次电路的辅助系统，但它对一次电路的安全、可靠、优质、经济地运行有着十分重要的作用，因此必须予以充分的重视。
2、二次回路的操作电源二次回路操作电源是供高压断路器跳合闸回路和继电保护装置、信号回路、监测系统及其它二次回路所需电源。
对操作电源的可靠性要求很高，容量要求足够大，尽可能不受供配电系统运行的影响。
二次回路操作电源，分直流和交流两大类。
直流操作电源又有由蓄电池组供电的电源和由整流装置供电的电源两种。
交流操电源又有由所用变压器供电的和由仪用互感器供电的两种。
2.1直流操作电源1、蓄电池组直流操作电源铅酸蓄电池容量大、冲击放电电流大、端电压也相对较高，但其寿命较短、充电时会逸出有害的硫酸气体、需要专用房间、维护工作量大。
二次回路、图纸分类及识图方法
二次回路、图纸分类及识图方法摘要：二次设备相互连接形成二次回路，实现对一次设备工况的监测、控制、调节和保护功能。
二次回路主要包括：交流电流回路、交流电压回路、控制回路、信号回路、信号复归回路以及用以供二次设备工作的直流电源和交流电源回路等。
为了满足工作的需要，二次回路应有完整的设计图纸资料，分为装置原理图和装置安装接线图。
本文主要在介绍常用回路标号原则、二次装置标号原则、常用电缆标号原则的基础上，介绍二次回路识图方法：“六先六后”、“相对标号法”。
关键词：二次回路、装置原理图、装置安装接线图、六先六后、相对标号法1.引言电力系统的电气设备，按其用途不同，一般分为一次设备和二次设备两大类。
将电能从发电厂的发电机传送至用户用电器具直接经过的设备，以及与这些设备电气连接的附属设备，称为一次设备。
一次设备主要包括：发电机、电力变压器、断路器、隔离开关、电抗器、电力母线、高压输电线路、高压电容器、高压电动机等。
一次设备相互连接并构成的电力线路，称为电力系统一次接线。
因为一次设备一般都是大容量、高压的设备，为了实现运行维护人员对一次设备进行监控，就必须配置与一次设备保持电气隔离的低电压、小容量的相应设备，统称这些设备为二次设备。
二次设备包括：测量仪表、继电保护和安全自动装置、通信设备等。
二次设备之间相互连接并构成的电路、称为二次回路。
1.二次图纸分类变电站的二次回路，涉及全站所有一次设备，而且所在的部位不同，功能各异，这就使二次设备是比较冗杂的设备。
为了满足工作的需要，二次回路应有完整的设计图纸资料，这些图纸主要包括两大类:装置原理图、装置安装接线图。
2.1装置原理图装置原理图是用以表示测量表计、控制信号、保护和自动装置的工作原理。
装置原理图分为两种：归总式原理图和展开式原理图。
归总式原理图是将二次回路的工作原理以整体（线圈与触点画在一起）的形式表现出来，与一次接线有关部分划在一起，反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理，工作中比较少见。
(完整版)HGT20511-2014信号报警及连锁系统设计规范
《信号报警及连锁系统设计规范HG/T20511-2014》《信号报警及连锁系统设计规范HG/T 20511-2014》是我国化工行业标准，本标准由东华工程科技股份有限公司主编，于2014年10月1日开始实施。
《信号报警及连锁系统设计规范HG/T20511-2014》适用于规范化工系统在信号报警和联锁设计、施工和运行等方面。
1 总则1.0.1 为了统一信号报警及联锁系统工程设计在化工行业的技术要求，推进信号报警及联锁系统工程设计的规范化，达到安全适用、技术先进、经济合理的目的，制订本规范。
1.0.2 本规范适用于化工装置新建、扩建及改建项目信号报警及联锁系统的工程设计。
1.0.3 信号报警及联锁系统的工程设计除应符合本规范要求外，尚应符合现行国家有关标准的规定。
2 术语和缩略语2.1 术语2.1.1 基本过程控制系统basic process control system对来自过程的、与该系统相关设备的以及操作员的输入信号进行响应，并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。
该系统不应执行安全完整性等级大于或等于1的仪表安全功能。
2.1.2 开关量digital variable开关量是只有两个数值的变量，用来表示事物或事件的状态。
也称为"数字变量"。
2.1.3 诊断覆盖率diagnostic coverage诊断测试检测的部件或子系统的失效率与总失效率之比。
诊断覆盖率不包括由检验测试检测到的任何故障。
2.1.4 故障裕度fault tolerance在出现故障或误差时，功能单元继续执行要求功能的能力。
2.1.5 逻辑控制器logic solver本规范逻辑控制器是指执行一个或多个逻辑功能的设备，它既可以是一个基本过程控制系统的一部分，也可以是安全仪表系统的一部分。
2.1.6 最终元件final element本规范最终元件是指执行预先设定的动作，使过程达到顶定状态的设备，如阀门、电机等，它是联锁系统的组成部分。

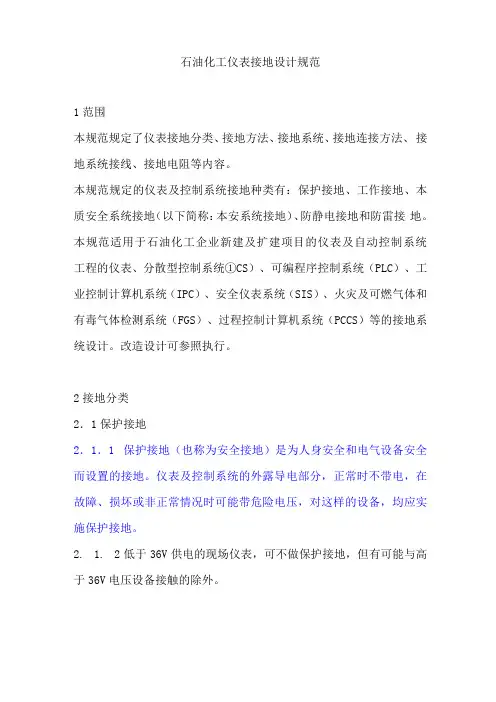

石油化工仪表接地设计规范
石油化工仪表接地设计规范1范围本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。
本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地（以下简称：本安系统接地）、防静电接地和防雷接地。
本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统①CS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。
改造设计可参照执行。
2接地分类2．1保护接地2．1．1 保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
仪表及控制系统的外露导电部分，正常时不带电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均应实施保护接地。
2. 1. 2低于36V供电的现场仪表，可不做保护接地，但有可能与高于36V电压设备接触的除外。
2．1．3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2．2 工作接地2．2．1仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
本规定中的工作接地，均指仪表及控制系统工作接地。
2．2．2隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
2．2．3 非隔离信号通常以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
2．2．4仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
2．3本安系统接地2．3．1 采用隔离式安全栅的本质安全系统，不需要专门接地。
2．3．2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
第2章 通信电子线路分析基础
当回路谐振时的感抗或容抗，称之为特性阻抗。用表示
X L0 X C0 0 L
1 0 C
L
C
6
2.1.1 串联谐振回路
二、谐振频率
谐振角频率： 谐振频率：
0
1 LC
f0
1 2 LC
三、品质因数（Q）
Q
R
0 L
R
1 1 L 0CR R C
品质因数分为空载时品质因数Q0和有负载时品质因数QL ，在本例中表示的是Q0。 谐振时，电感、电容两端的电压相等，且都等于
Q0
2
0
Q0
2f f0
8
2.1.1 串联谐振回路
五、谐振曲线
串联谐振回路中电流幅值与外加电动势频率之间的关系曲线称为谐振曲线。 可用N(f) 表示谐振曲线的函数。N(f) 定义为失谐时回路电流幅度与谐振时回路电 流幅度之比，即：
N(f)
N( f )
I I0
Vs Z Vs R
u, z
2
所以，并联回路的相频特性为：
arctan
串联电路里 是指回路电流与信号源电压
的相角差；而并联电路里 是指回路端电压对信号 源电流 Is的相角差。相频曲线如右图所示。
p 0
2
21
2.1.2
并联谐振回路
九、信号源内阻和负载对并联谐振回路的影响
我们已知空载时品质因数为：
1 2
当回路端电压下降到最大值的
时所对应的频率范围称为通频带。
B 2 0.7 2 1或B 2f 0.7 f 2 f1
Q
2
0
Q
2f f0
二次接线作业指导书
二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展............................... 错误!未定义书签。
3.1常识................................ 错误!未定义书签。
3.2名词解释............................ 错误!未定义书签。
3.3仪器使用............................ 错误!未定义书签。
4.作业流程............................... 错误!未定义书签。
5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。
2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。
回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。
回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。
以下按直流和交流回路分别叙述标号的规则。
直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。
见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。
电气检修规程
电气检修规程（暂行）目录第一章总则1;第二章高、低压配电柜1;第三章高压真空断路器4；第四章高压负荷开关7；第五章高压隔离开关9；第六章变压器 (13)第一章总则1.1适用范围本规程适用于低压电气设备的检修与维护。
；第二章高、低压配电柜2.1检修周期和项目2.1.1检修周期每1~3年（取2年）至少1次。
2.1.2检修项目2.1.2.1清扫柜内外设备的灰尘，污物；2.1.2.2检查各接触部位螺栓紧固情况，有无过热、放电痕迹；2.1.2.3检查主回路元器件，继电器，保护模块，测量仪表及二次回路的完好情况；2.1.2.4检查防误联锁装置的性能和动作情况；2.1.2.5检查抽屉式配电柜和手车式配电柜的抽屉，手车动作情况；2.1.2.6检查照明装置的完好情况；2.1.2.7检查接地装置的完好情况；2.1.2.8检查高、低压配电柜内部防火隔离设施的完好情况；2.1.2.9检查高、低压配电柜内各支持绝缘子的完好情况；2.1.2.10修理、更换损坏的零部件；2.1.2.11测量各配出回路和二次回路绝缘情况；2.1.2.12柜内元器件耐压试验；2.1.2.13保护设备整组试验；2.2质量标准2.2.1柜内无灰尘，无杂物；2.2.2盘、柜本体及盘、柜内设备各部件安装牢固，电气连接部分连接可靠，接触良好；2.2.3柜内电器元器件的检修按相应标准执行；2.2.4电流试验柱及切换压板应接触良好；2.2.5信号回路的信号灯、光字牌、电铃、事故蜂鸣器等应显示准确，工作可靠；2.2.6表计指示范围应正确、清晰；2.2.7手车、抽屉推拉应轻便灵活，无卡阻碰撞现象；2.2.8动、静触头中心线应一致，接触紧密良好；手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品技术要求；2.2.9二次回路辅助开关的切换接点应动作准确，接触可靠；2.2.10二次回路中的插头、插座应完好无损；2.2.11防误闭锁装置动作正确可靠；2.2.12安全隔离板应开启灵活，随手车的进出而相应动作；2.2.13手车、抽屉与柜体间的接地触头应接触紧密，当手车、抽屉推入柜内时，其接地触头比主触头先接触，拉出时则相反；2.2.14盘、柜的接地应牢固良好，装有电器可开闭的门，应以软导线与接地的金属构架可靠的连接；2.2.15柜内照明装置齐全好用；2.2.16手车柜内电加热器完好；2.2.17端子板应无损坏，固定可靠，绝缘良好；2.2.18盘、柜上的各元器件、小母线、端子排等应清晰标明其名称编号，必要时标明其用途及操作位置；2.2.19盘、柜油漆应完整良好；2.3检修后试验2.3.1试验项目及标准2.3.1.1参照中华人民共和国电力行业标准《电力设备预防性试验规程》(DL/T596—1996)的有关规定执行；2.3.1.2对防误装置，按系统动作要求进行模拟试验，动作应准确。
城市轨道交通信号基础设备—信号继电器
继电器的型号表示
有极加强节点插入式信号继电 器——（前线圈160Ω后线圈 260Ω）
无极加强接点插入式信号继电 器——缓放型（前线圈125Ω后 线圈80Ω）
继电器的符号及名称
前接点代表危险侧信息； 后接点代表安全侧信息。
接点符合：故障—安全原则，即发生安全侧故障的可能性远远大于发 生危险侧故障的可能性。 处于禁止运行状态的故障有利于行车安全，称为安全侧故障； 处于允许运行状态的故障可能危及行车安全，称为危险侧故障。
非安全型（C型）继电器
主要依靠弹簧弹力释放衔铁，又称 为弹力式继电器。
项目2 城市轨道交通信号基础设备
任务2.1 信号继电器 2.1.3 信号继电器的结构及特点
继电器结构
继电器是由电磁系统和接点系统两个部分组成
电磁系统
电磁系统：线圈、固定的铁芯、轭铁、重锤片、可动的衔铁。
衔铁
重锤片
铁芯
轭铁
线圈
串并联三种基本形式。
并联电路
根据逻辑功能的要求，在电路中有些接点串联，有些是串联，这类电 路称为串并联电路。
继电器的表述
继电器的安全使用
必须满足继电器的工作安匝和释放安匝。 串联：前后线圈串联；如：JWXC-1700 并联：前后线圈并联；如：JWXC-850/850 单线圈使用时，为了保证得到与两线圈串联使用同样的工作安匝，通过线圈的电流 必须比串联时大一倍，所消耗功率也大一倍。继电器大都采用两线圈串联使用的方法。 但当电路需要时，也采用分线圈使用的方法。两线圈并联使用时，所需电压比串联时低 一半，一般使用在较低电压的电路中。
常见的故障：熔断器熔断、断线、脱焊、螺丝松脱、线圈烧坏、接点接触不良、线路 混入电源等。
电路开路（断线故障）：使继电器错误落下，或不能吸起 电路短路（短路故障）：使继电器错误吸起，或不能落下
信号回路的基本要求。
信号回路的基本要求。
信号回路是电子电路中的一个重要组成部分，它用于传输、放大、处理和控制信号。
一个有效的信号回路应具备以下基本要求：
1. 稳定性：信号回路应具有良好的稳定性，能够在输入信号变化时保持输出信号的稳定性。
稳定性是保证信号回路正常工作的基础。
2. 放大性：信号回路应具有适当的放大功能，能够将输入信号放大到合适的幅度，以满足后续电路对信号的需求。
3. 高增益：信号回路的增益应尽可能高，以保证输出信号的强度和质量。
4. 低噪声：信号回路应具有较低的噪声水平，以确保输入信号的准确性和清晰度。
5. 宽带宽：信号回路应具有宽带宽特性，能够传输广泛频率范围内的信号。
6. 快速响应：信号回路应具有较快的响应速度，能够及时处理和传输信号。
7. 适应性：信号回路应具有一定的适应性，能够适应不同的输入信号和工作环境。
8. 可靠性：信号回路应具有较高的可靠性，能够长时间稳定工作，
并且不易受到外部干扰。
9. 低功耗：信号回路应具有较低的功耗，以节约能源和减少热量产生。
10. 简单性：信号回路应尽可能简单，以便设计、制造和维护。
通过满足这些基本要求，信号回路能够有效地传输、处理和控制信号，保证电子设备的正常运行。
1国网培训(二次回路)
2.2二次安装接线图
审查二次施工图纸是根据各回路的原理图及展开图来核对其他图纸（ 即屏面布置图、端子排图、安装接线图等）无误后，根据屏、柜、葙 的设备表查对设备的型号、规范及数量是否相符。以及端子排的配置 是否与端子排一致。最后根据端子排图画出较复杂的回路的电缆联系 图（包括各电缆芯数及备用电缆芯数。）与设计的电缆清册核对长度 ，规格及型号，根据电缆到货情况进行分配，先长后短节约电缆，做 好以上工作，是保证二次回路接线正确的先决条件，也是审查二次施 工图的主要内容。一般二次接线图分为屏外（由设计提供）、屏 内（由制造厂提供）。审查二次接线图，实际就是审查展开图和安装 接线图是否正确，以便为二次回路查线做好准备工作。屏内布置图和 安装图是否正确，根据屏面布置图可以核对屏上的名称、用途、各设 备元件排列安装位置；端子排是反映屏内接线与屏外连接的图纸；展 开图是把每个设备的线圈和接点按交流电流回路、交流电压回路和直 流回路分开来表示的，展开图按动作次序由左往右，由上到下排列， 次序明显，阅读方便，为了不致混淆，对于同一个元件的线圈和接点 采用相同文字标号，根据一次接线图的范围检查展开图是否完整，如 果确已齐全，可对二次接线图进行审核，审核分为屏内屏外两部分进 行，依照回路逐步核对。见图3、图4
为了便于安装施工和投入运行后进行维护检修，在展开图接线图中应 进行回路编号，根据编号能了解该回路的用途：根据编号能区分进行 正确的连接，对于交流回路，为了区分相别，在数字前面还要加上A、 B、C、N文字符号，对于不同用途的回路规定了数字范围，对于一些 比较重要的常见回路（例如直流正、负电源、跳合闸回路）都给了固 定的编号。二次回路的编号，根据电位原则进行，就是电气回路中遇 到的同一点的全部、导线都用同一个数字表示，当回路经过开关或继 电器接点等隔开后，因为在接点断开时两端已不是等电位，所以给予 不同编号。直流回路编号从正电源开始，以奇数顺序编号，直到最后 一个压降压降为终止。如果最后一个有压降的元件的后面不是连接在 负电源上，而是通过连接片、开关或继电器接点接在负极上，则下一 步应从负电源开始从偶数顺序编号至上述的已有编号的结点为止。
2.1点火系低压回路故障检修-1
查点火脉谱图
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
点火提前角控制 闭合角时间控制 爆震控制
修正点火提前角：暖机修正
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
点火提前角控制 闭合角时间控制 爆震控制
修正点火提前角：爆震修正
有爆震 最佳点火时刻
推迟点火
提前点火
无爆震
《发动机电控技术》
2.1.1 发动机点火系统的功能
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
功能：在压缩终了点燃混合 气，并进行点火时刻和点火 能量的控制。
点火时刻 压缩上止点 压力最高点
点火提前角
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
2.1.2 发动机点火系统的分类
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
点火系低压回路故障诊断
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
学 习 导 航 1 2 3 4 5 6 7 任务载体 学习目标 理论知识 实践技能 案例分析
学习小结
自主学习
《发动机电控技术》
学习单元2.1 点火系低压回路故障检修
任 务 载 体
桑塔纳2000GSI轿车。
2.1.6 点火系统故障诊断分析
火正常 火花塞跳火检查 检查高压电路： 无火、火弱 中央高压线跳火检查 无火、火弱 检查继电器和熔丝 无火、火弱 检查点火线圈 检查低压电路： 无火、火弱 检查点火器 无火、火弱 火正常 火正常 火正常 火正常 检查点火正时 检查火花塞、分电器、 分缸线 更换 更换 更换
起动时：
起动开关信号
项目二单管音频放大电路的制作
工程二单管音频放大电路2.1工程描述放大电路的作用就是将小的或微弱的电信号（电压、电流、电功率）转换成较大的电信号。
例如传声器工作时将声信号转变为电信号时的幅度一般只有几个毫伏，不足以推动较大功率的扬声器（喇叭）发声，只有经过扩音器放大后，将微弱的电信号转换成较大功率的电信号，才能送入扬声器发出较大的声音。
放大电路（如扩音器）一般主要由电压放大和功率放大两部分组成，先由电压放大电路将微弱的电信号放大去推动功率放大电路，再由功率放大电路输出足够的功率去推动执行元件（如扬声器）。
电压放大电路按构成的器件分，可分为分立器件放大电路和集成电路放大电路。
2.1.1任务目标2.1.2工程学习情境：单管音频放大电路的制作与调试图2-1所示为单管音频放大电路原理图，该电路包括三极管直流偏置电路，信号输入、输出电路，负载电路，音频信号源，音频功率放大电路五部分。
图2-1 单管音频放大电路原理图（附）TDA2030功率放大器（功放）模块2.1.3电路元器件参数及功能单管音频放大电路（三极管共射放大电路）元器件参数及功能如下表所示。
单管音频放大电路（三极管共射放大电路）元器件参数及功能如表2.2知识链接本工作任务主要体现知识点是放大电路和放大元件---三极管两个方面。
2.2.1放大电路的概述（1）放大电路中信号放大的实质放大电路中 “放大”的实质并不是能量的增加，而是能量的控制与转换。
放大的目的是将微弱的变化信号放大成较大的信号。
放大的实质: 是用小能量的信号通过三极管的电流控制作用，将放大电路中直流电源的能量转化成交流能量输出。
（2）放大电路的主要性能指标放大电路的主要性能指标是衡量放大器性能优劣的主要技术参数。
一般小信号电压放大电路的主要性能指标有： a. 电压放大倍数u Ai o u u u A /=，用来衡量放大电路不失真电压的放大能力。
b. 输入电阻i Ri i i i u R /=，即从放大电路输入端看进去的等效交流电阻。
调速器试验报告
***水电站1号水轮发电机组A级检修调速器检查试验报告批准：审核编制：***公司2019年月日2电气部分12.1信号校验检查12.2导叶位移传感器反馈调整试验42.3测频回路试验42.4齿盘测频回路试验52.5急停关机时间试验52.6静态模拟机组运行试验62.7机组运行试验92.8并网试验112.9机组甩负荷试验113试验曲线列表12接力器容积=13L，接力器行程二160mm。
试验油压二6.3Mpa;调试环境温度=20°C2电气部分2.1信号校验检查2.1.1开关量输入（DI）检查2.1.2开关量输出（DO）检查2.1.3模拟量输入转换（A/D）检查2.1.4模拟量输出转换（D/A）检查2.1.5指示灯检查2.1.6继电器检查2.2导叶位移传感器反馈调整试验试验条件：调速器处于电手动状态。
手动将导叶接关到全关位置，将位移传感器稍稍拉出5-10mm，此时先不固定，慢慢拉开传感器至导叶全开位置，确认位移传感器行程足够后，关闭接力器并固定传感器。
记录导叶全关、全开位置的反馈数据，通过模拟量通道校准，使导叶全关时开度值为0.5%-1.5%，全开时开度数值为99.5%-99.9%。
2.3测频回路试验试验目的：检验设备测频性能。
检验标准：额定频率土5Hz范围内，发频值与收频值最大偏差不得大于0.01Hz，其它范围不得大于0.02Hz。
2.3.1机组频率测量试验使用继电保护测试仪发出模拟机频信号，调节输出电压在15V以上并接入调速器机频端子，依次改变机频在10Hz-80Hz之间发频。
2.3.2系统频率测量试验使用继电保护测试仪发出模拟网频信号，调节输出电压在15V以上并接入调速器网频端子，依次改变在45Hz-55Hz之间发频。
2.4齿盘测频回路试验机组磁极对数设置：6对齿盘齿数设置：12齿2.5急停关机时间试验根据调保计算书确定分段阀动作点的接力器开度值，记录实际动作点开度值为Y,第一段关闭时间为T1,第二段关闭时间为T2。
高频习题答案
1高频电子线路习题解答 (胡宴如 耿苏燕 主编)第2章 小信号选频放大器2.1 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。
[解]900.035610H z 35.6M H z f ===⨯=3640.722.4k 22.361022.36k 35.610H z35.610H z 356kH z100p R Q f BW Q ρρ===Ω=⨯Ω=Ω⨯===⨯=2.2 并联谐振回路如图P2.2所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。
[解]0465kHz f ≈==.70114k Ω////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω371.14k Ω/465kH z/37=12.6kH zp e s p Lee e R Q R R R R R Q BWf Q ρρ===========2.3 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。
如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6262120115105μH(2π)(2π1010)5010L H f C--===⨯=⨯⨯⨯⨯6030.7101066.715010f Q BW ⨯===⨯8.1poUU ∙∙=== 当0.7300kHz BW =时6030.746120101033.33001033.31.061010.6k 2π2π10105010e e e ef Q BW Q R Q f Cρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯而 471266.72.131021.2k2π105010p R Q ρ-===⨯Ω=Ω⨯⨯⨯ 由于 ,p e p RR R R R =+所以可得10.6k 21.2k 21.2k 21.2k 10.6k e pp eR R R R R Ω⨯Ω===Ω-Ω-Ω2.4 并联回路如图P2.4所示,已知：360pF,C =1280μH,L ==100,Q 250μH,L = 12=/10,n N N =L 1k R =Ω。
《高频电子线路》课后答案
高频电子线路参考答案第2章 小信号选频放大器2.1 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。
[解] 90-612110.035610Hz 35.6MHz 2π2π102010f LCH F-===⨯=⨯⨯6312640.71010022.4k 22.361022.36k 201035.610Hz35.610Hz 356kH z100p HR Q Ff BW Q ρρ--===Ω=⨯Ω=Ω⨯⨯===⨯=2.2 并联谐振回路如图P2.2所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。
[解] 011465kHz 2π2π390μH 300PFf LC≈==⨯0.70390μH100114k Ω300PF////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω42k Ω371.14k Ω390μH/300 PF/465kHz/37=12.6kHzp e s p Lee e R Q R R R R R Q BWf Q ρρ===========2.3 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。
如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6262120115105μH (2π)(2π1010)5010L H f C --===⨯=⨯⨯⨯⨯ 6030.7101066.715010f Q BW ⨯===⨯2236022*********.78.11010p oU f Q f U ••⎛⎫⎛⎫∆⨯⨯=+=+= ⎪ ⎪⨯⎝⎭⎝⎭当0.7300kHz BW =时6030.746120101033.33001033.31.061010.6k 2π2π10105010e e e ef Q BW Q R Q f C ρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯而471266.72.131021.2k 2π105010p R Q ρ-===⨯Ω=Ω⨯⨯⨯ 由于,p e pRR R R R =+所以可得10.6k 21.2k 21.2k 21.2k 10.6k e p p eR R R R R Ω⨯Ω===Ω-Ω-Ω2.4 并联回路如图P2.4所示,已知：360pF,C =1280μH,L ==100,Q 250μH,L = 12=/10,n N N =L 1k R =Ω。
模拟电子技术基础 2.1选频网络PPT课件
2.并联谐振回路的品质因数是否越大越好？说明如何选择并联谐振回路的有载品质因数Qe的大小。
解：并联谐振回路的品质因数不是越大越好。因为Qe值增大后虽然抑制带外干扰信号能力增强，但通频带也随之变小，因此，在实际应用中，为了保证有良好的选择性，应在满足通频带的要求下，力求增大回路的有载品质因数，即可按Qe ≤f0/BW0.7 来选择回路的有载品质因数。
作用：选出有用频率信号加以放大，而对无用频率信号予以抑制。
组成：小信号放大器 ＋ 选频回路
小信号放大器 ＋ LC谐振回路
集成宽带放大器 ＋ 集中选频滤波器
分类：
小信号谐振放大器
又称调谐放大器
集中选频放大器
低噪声放大器：放大微弱信号，影响接收机灵敏度。
第2章 高频小信号放大器
选频网络 小信号谐振放大器 宽带放大器与集中选频放大器 低噪声放大器 本章小结
ω>0 时, 回路可呈容性，相移为负； ω<0 时, 回路可呈感性，相移为正；
-90 < j <90
阻抗频率特性曲线的其它表示形式
w0
½Z ½
RP
w
阻抗幅频特性
w
w0
j
90º
-90º
阻抗相频特性
0º
w0
½Z ½
RP
w
O
j
90º
-90º
w0
w
O
O
½Z ½
RP
f
阻抗幅频特性
f
O
j
90º
-90º
阻抗相频特性
M
C1
RL
R’L
C2
+ –
+ –
作业:
P 76 2.1 2.6
二次回路基础知识
二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。
它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。
二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。
其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。
一起220kV开关控制回路断线的处理及分析
一起 220kV 开关控制回路断线的处理及分析摘要：本文介绍了一起220kV开关控制回路断线的检查处理过程，分析出异常原因为控制回路的端子松动。
并结合测控装置分合闸监视回路接线错误而引起的异常情况分析，指出了现场回路接线不规范，并针对以上问题提出了相应的改进措施和建议，为运行人员处理开关控制回路断线提供了很好的经验和参考。
【关键词】开关、控制回路断线、分合闸监视0引言开关控制回路断线，是一种较常见的开关设备故障，严重威胁电网的安全运行。
特别是开关在合闸状态下发生控制回路断线，若不及时处理，当电网或设备故障保护出口时，开关拒动将造成越级跳闸，导致事故范围扩大。
因此，监控员应熟悉开关控制回路，了解常见的控制回路断线的原因。
本文通过实际运行工作中某220kV变电站一起开关合闸状态下控制回路断线的实例，对控制回路断线、分合闸监视灯异常同时点亮产生原因进行了详细的分析，并提出了改进措施和建议。
1故障情况2020年08月02日11时50分， 220kV某变电站值班运行人员发现后台有两条异常报文：#3主变变高2203断路器第二组控制回路断线动作以及#3主变变高2203断路器位置不一致或非全相运行动作。
该220kV变电站正常一次设备运行方式为：#1、#2、#3主变并列运行，变高、变中中性点地刀投#1主变。
220kV 1M母线、2M母线、6M母线并列运行，其中6M母线配电#3主变变高。
出现异常报文的设备为#3主变变高2203断路器。
到达变电站现场后，运行人员初步检查发现2203开关本体A、B、C三相均在合闸位置,汇控箱及开关机构箱未发现明显异常、箱体干燥；后台显示2203开关在合闸位置，#3主变变高第二组控制回路断线光字牌亮，#3主变变高断路器位置不一致或非全相运行光字牌亮；保护装置2203操作箱内第一组合位灯全亮，但是第二组合位灯仅C相灯亮，AB相不亮；测控装置2203断路器分、合闸灯同时亮。
初步判断第二组跳闸回路可能存在断线，第一组跳闸回路正常，暂时不影响2203开关运行，运行人员马上将相关情况汇报调度及部门领导，调度员通知现场运行人员立即查找故障点并尽快恢复。
