高层民用建筑供电系统的设计正式版
民用建筑电气设计规范完整版
民用建筑电气设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】民用建筑电气设计规范25 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
住宅电气设计应与国家同期经济发展水平相适应。
住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。
负荷等级住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。
供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。
3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。
高层民用建筑供电系统的设计
高层民用建筑供电系统的设计摘要随着城市化进程的加速，高层民用建筑的供电系统设计越来越重要。
本文将介绍高层民用建筑供电系统设计的基本原则和流程，并深入探讨配电系统、照明系统、弱电系统等方面的设计与实践。
基本原则高层民用建筑供电系统的设计要遵循以下基本原则：1.安全可靠。
建筑供电系统是建筑物中最为重要的基础设施之一，其安全可靠性直接关系到人身安全和经济损失。
因此，在设计过程中必须考虑常规和非常规的问题，提高系统的可靠性和安全性。
2.紧密贴合建筑设计。
建筑供电系统的设计应紧密贴合建筑设计，并满足不同功能区域的用电需求，避免过度或不足的设计。
3.经济可行。
建筑供电系统的设计应该在满足安全可靠和贴合建筑设计的基础上，尽可能降低建筑成本、节约能源。
流程高层民用建筑供电系统的设计流程如下：1.研究、分析、选择供电系统的类型，包括传统模式和新型模式，以及它们之间的区别和应用范围。
一般情况下，传统的供电系统包括高压变电站、配电室、主配电板，变压器和低压断路器等。
而新型的供电系统则可采用可再生能源电池系统、分布式自控智能电源等。
2.设计建筑的用电负荷，包括末端用电设备的功率、电网柜和电力负荷的总功率预测和合理分配，进而确定电气负载的需求。
3.根据电气负载需求，设计高压变电站、配电拉线等设备的容量以及电压等参数。
4.设计配电柜、开关柜以及自动调节与保护装置等，并绘制电气原理图和布线图。
5.建筑照明系统方面，需要考虑室内、室外照明的布局、配光性能、节能等因素，并与弱电系统、安防系统、空调等集成。
6.弱电系统方面，通常包括电话、电视、宽带、音响、监控等，需要综合考虑并合理规划，避免干扰、误差和电磁辐射等问题。
配电系统设计配电系统是建筑内用电设备的控制与供电体系。
其主要组成部分包括高压变电站、配电室、配电柜、主配电板、分配盘、保护设备、安全措施和接地等。
高压变电站高压变电站负责电力系统以高电压电力传输，需要根据建筑的总用电负荷来设计其容量和数量。
高层建筑高低压供配电系统的设计
高层建筑高低压供配电系统的设计作者：杨建军来源：《城市建设理论研究》2014年第02期【摘要】现代高层建筑的电气设计由于高层建筑的需要而变得复杂，高低压用电设备越来越多，对供配电系统设计和战略安装提出了许多的要求。
本文基于个人工作经历，探讨了高层建筑高低压供配电系统的施工设计，提出了几点值得注意的建议，仅供大家参考。
【关键词】高层建筑高低压供配电系统变配电室照度中图分类号： TU97 文献标识码： A随着中国经济技术飞速发展，城市规模不断扩大，高层建筑如雨后春笋般的不断地增多、增高，如高层住宅、写字楼、大型Shopping-mall等。
虽然建筑的高层化节省了占地空间，提高了城市的利用率。
但是高层特别是写字楼、大型Shopping-mall等服务场所，人员高度密集，高效率的工作，对建筑供配电系统的稳定性、安全性和环保性提出了更高的要求。
高层建筑的特点1、建筑面积大，从中国国内建成的很多的高层建筑来看，一座大楼的高层建筑面积由几万至几十万平方米，一个小区的高层建筑面积甚至达到两、三百万平方米。
2、建筑高度高。
由于建筑塔楼，为了减少城市占地面积，大型建筑物必须向空中发展，出线大量100米以下高层，在城市商业中心甚至出现很多100米以上超高层建筑。
3、建筑物地下层。
高层建筑除地上层外，由于基础和主体结构上的原因还有若干地下层（即地下车库），地下层一般情况下被设计为消防水泵房，风机房，小区配电开闭所、公专用配电房、弱电监控中心、汽车库等用房。
二、小区工程概述本小区由1栋高档写字楼，23栋高层住宅、大型Shopping-mall、高档会所及地下车库组成（高层住宅地上为33层，小高层住宅地上为18层，均为精装修；大型Shopping-mall部分由大中型商铺、特色餐饮、五星影院等组成，共计四层；地下车库两层，其中地下二层有人防车库、地下一层为超市和停车位），该工程的消防水泵、电梯、风机、影院部分用电、楼梯及电梯前室应急照明等为一级负荷供电。
高层住宅供配电系统设计
高层住宅供配电系统设计随着城市化进程的加速，高层住宅如雨后春笋般涌现。
高层住宅的供配电系统设计是确保居民生活正常、安全、舒适的重要环节。
一个合理、可靠、高效的供配电系统，不仅能满足居民日常的用电需求，还能在紧急情况下保障电力供应，提高居住的安全性和便利性。
高层住宅的用电负荷具有多样性和复杂性的特点。
首先是居民日常生活用电，包括照明、电器设备、空调等；其次是公共区域的用电，如电梯、楼道照明、消防设施等。
此外，还有一些特殊设备的用电需求，如弱电系统、监控设备等。
因此，在设计供配电系统时，需要对各类用电负荷进行准确的计算和预测。
在负荷计算方面，通常采用需要系数法或二项式法。
需要系数法是根据不同类型设备的使用情况和同时使用系数，来计算总负荷。
例如，对于居民家庭的用电负荷，需要考虑不同户型、不同家庭电器配置的差异，以及同时使用的概率。
二项式法则适用于设备台数较少而容量差别较大的情况。
通过合理的负荷计算，可以确定变压器的容量和台数，从而为供配电系统的设计提供基础数据。
高层住宅的供电电源一般应采用两路独立的 10kV 电源进线。
这样可以保证在一路电源故障时，另一路电源能够及时投入运行，提高供电的可靠性。
电源进线应接入小区的配电室，经过变压器降压后，再分配到各个楼层和用户。
变压器的选择也是至关重要的。
应根据负荷计算的结果，选择合适容量和型号的变压器。
同时，要考虑变压器的运行效率和节能性能。
目前，新型的节能变压器如干式变压器、非晶合金变压器等得到了广泛的应用。
这些变压器具有损耗低、噪音小、维护方便等优点。
在配电系统方面，高层住宅一般采用放射式和树干式相结合的配电方式。
对于重要的用电设备，如消防电梯、消防泵等，应采用放射式供电，以确保其供电的可靠性。
而对于一般性的照明和插座用电，可以采用树干式供电，以节省线路和投资。
配电箱和配电柜的设置应合理，便于操作和维护。
配电箱内应配备过载保护、短路保护、漏电保护等装置，以保障用电安全。
高层住宅楼内供配电设计说明书

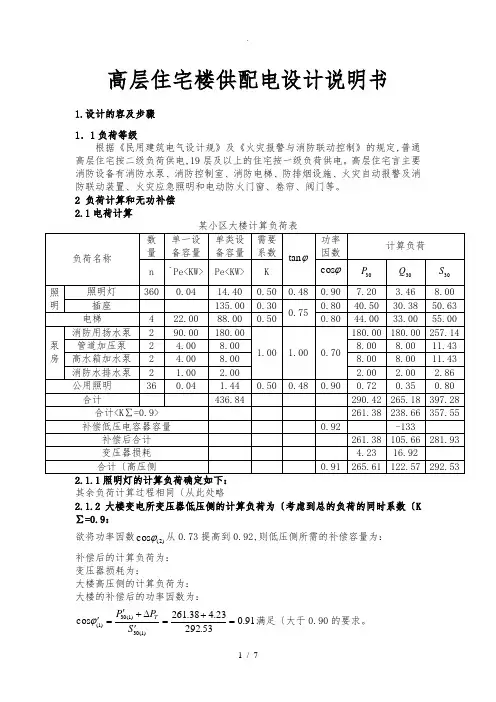

高层住宅楼供配电设计说明书1.设计的容及步骤1．1负荷等级根据《民用建筑电气设计规》及《火灾报警与消防联动控制》的规定,普通高层住宅按二级负荷供电,19层及以上的住宅按一级负荷供电。
高层住宅言主要消防设备有消防水泵、消防控制室、消防电梯、防排烟设施、火灾自动报警及消防联动装置、火灾应急照明和电动防火门窗、卷帘、阀门等。
2 负荷计算和无功补偿2.1电荷计算其余负荷计算过程相同〔从此处略2.1.2大楼变电所变压器低压侧的计算负荷为〔考虑到总的负荷的同时系数〔K ∑=0.9： 欲将功率因数)2(cos ϕ从0.73提高到0.92,则低压侧所需的补偿容量为： 补偿后的计算负荷为：变压器损耗为：大楼高压侧的计算负荷为：大楼的补偿后的功率因数为： 91.053.29223.438.261cos )1(30)1(30)1(=+='∆+'='S P P T ϕ满足〔大于0.90的要求。
3、短路电流计算3.1、短路电流计算的目的及方法短路电流计算的目的是为了正确选择和校验电气设备,以及进行继电保护装置的整定计算。
本大楼住宅采用欧姆法计算。
3.2、短路电流计算1.本大楼的供电系统简图如下图所示。
短路计算电路图2.求K-1点的三相短路电流和短路容量〔N c U U %1051= 电力系统电抗为：)(22.05005.102211Ω===oc c S U X 电缆线路电抗为：)(047.059.008.002Ω=⨯==l X X总电抗为：)(267.0047.022.0211Ω=+=+=∑X X X三相短路电流周期分量的有效值为：三相次暂态短路电流及短路稳态电流为：三相短路冲击电流为：三相短路容量为：3.求K-2点的三相短路电流和短路容量电力系统的电抗：电缆线路电路电抗为：电力变压器电抗）（A MV A KV S N •=•=5.0500为：总电抗为：三相短路电流周期分量的有效值为：三相次暂态短路电流及短路稳态电流为：三相短路冲击电流为：三相短路容量为：4、电源引入高层住宅楼供电电源采用电缆埋地引入方式。
高层住宅施工设计方案的电力供应系统设计
高层住宅施工设计方案的电力供应系统设计电力供应系统是高层住宅的重要组成部分，对住宅的安全、可靠、高效运行至关重要。
本文将针对高层住宅施工设计方案的电力供应系统设计进行探讨，包括电力供应方案、配电系统设计和智能电力管理系统。
一、电力供应方案设计高层住宅的电力供应方案设计需要考虑电力来源、电力负荷及其稳定性等因素。
一般来说，可以选择接入公共供电网络或者采用自备发电机组供电。
1. 公共供电网络供电方案在选择接入公共供电网络供电时，应确保供电质量良好、可靠稳定。
设计中需要考虑住宅所需的总用电量、峰值用电时段及电力负荷的均衡分配。
另外，还需对公共供电网络进行预估负荷分析，确保住宅所需电力不会超过供电网络的承载能力。
2. 自备发电机组供电方案自备发电机组供电方案常见于一些地区电力供应不稳定的情况下。
设计时需要考虑住宅的总用电负荷和备用发电机组的容量匹配问题。
此外，还需考虑发电机组的运行维护以及燃油储备等情况。
二、配电系统设计配电系统是保障各个区域供电的重要环节，需要确保电力按需分配，同时保证系统的可靠性和安全性。
1. 低压配电系统设计低压配电系统是指从配电房到各个住宅的供电系统，主要包括主干线路、分支线路及配电柜等。
设计时需根据住宅的布局和用电需求，合理规划线路布置和电缆容量，确保电力供应的稳定性。
2. 高压配电系统设计高压配电系统是将来自电网的高压电力转变为低压电力的过程。
在设计时，需要考虑供电容量、供电方式以及相应的保护和控制设施。
三、智能电力管理系统设计智能电力管理系统可以实现对电力供应的监控、调节和管理，提高电力使用效率，减少能源损耗。
1. 电力监控与调度通过安装智能电力监控设备，可以实时监测住宅的电力负荷、功率因数、电量消耗等参数，及时调节供电系统运行状态，确保电力供应的稳定性和经济性。
2. 节能与储能技术智能电力管理系统还可以通过应用节能技术，如LED照明、智能家居系统等，有效降低住宅的能耗。
同时，储能技术的应用可以在电力供应不稳定时提供备用电源，保障住宅正常用电。
某地区高层住宅建筑电气配电系统图
高层住宅建筑电气设计
高层住宅建筑电气设计一、电力系统设计高层住宅建筑的电力系统设计主要包括输入电源、主配电室、子配电室和终端配电设备的选型与布置。
输入电源的选型应根据建筑楼层数、用电负荷以及所处地区的电力供应情况进行合理选择。
主配电室应设置在地下室或使用率较低的楼层，以方便输电和维修。
子配电室根据楼层布置在各个楼层的走廊或电梯间内，必要时可加装隔离开关以分隔不同楼层的用电系统。
终端配电设备如电表、开关插座等应根据楼层数和室内用电设备布置进行选型和布置。
二、照明系统设计高层住宅建筑的照明系统设计主要包括室内照明和室外照明。
室内照明设计应根据不同功能区域的照明需求进行区分，如客厅、卧室、厨房、浴室等。
选择合适的照明设备，如吸顶灯、筒灯、壁灯、台灯等，并根据实际需要进行布置，以满足室内不同区域的照明需求。
同时，还应考虑照明控制系统的设计，如开关、调光装置、智能控制系统等，以提高照明效果和节约能源。
室外照明设计主要包括大厦外立面照明、庭院和景观照明。
大厦外立面照明应考虑建筑高度、建筑形态和用途，选择合适的照明设备和灯光颜色，以突出建筑的特点和美感。
庭院和景观照明设计应考虑照明需求、植被种类和布局，选择适当的灯具和照明方式，营造出舒适、安全和美观的环境。
三、通信系统设计无线通信主要包括移动通信和无线局域网。
移动通信设计应根据建筑覆盖范围、楼层数和用户密度选择合适的基站和天线分布，以提供优质的移动通信信号。
无线局域网设计应根据建筑内部布线和用户需求选择合适的无线路由器和无线接入点（如Wi-Fi），以提供高速便捷的无线网络连接。
综上所述，高层住宅建筑电气设计涉及电力系统设计、照明系统设计和通信系统设计等方面，需要根据建筑的特点和用户需求进行合理选型和布置，以提供舒适、安全和便捷的居住环境。
高层建筑供电系统设计1-2PPT课件
高层建筑具有楼层多、功能复杂、人 员密集、用电设备多等特点，因此供 电系统设计需满足高可靠性、高安全 性、高经济性等要求。
供电系统的组成和功能
供电系统组成
高层建筑供电系统主要由电源、 变配电设备、自备电源、照明设 备、动力设备、防雷接地等组成 。
供电系统功能
供电系统的主要功能是将电能安 全、可靠、经济地输送到高层建 筑的各个用电设备，保证建筑内 各种用电设备的正常运行。
供电系统设计的挑战
高层建筑供电系统设计面临诸多挑战，如负荷密度大、供电距离长、设备选型 复杂等，需要综合考虑电气、建筑、结构等多方面的因素。
供电系统设计的重要性
保障高层建筑用电安全
合理的供电系统设计能够确保高层建筑在 正常运行和紧急情况下用电的安全性和可 靠性，避免因电力故障引发的安全事故。
提高能源利用效率
验收准备
验收流程
整理调试记录、设计图纸等资料，为验收 做好准备。
按照验收规范进行验收，包括文件检查、 现场检查、功能测试等环节，确保供电系 统符合相关标准和要求。
运行维护管理策略
定期检查与维护
定期对供电设备进行检查和维护，保持设备良好状态。
数据记录与分析
记录设备运行数据，进行统计和分析，为优化运行和维护 提供依据。
设置完善的防雷接地系统， 保护建筑物及电气设备免 受雷电危害。
可靠性原则
双电源供电
采用两个独立电源供电， 确保一路电源故障时，另 一路电源能正常供电。
设备冗余配置
对重要负荷采用冗余配置， 如备用发电机、UPS不间 断电源等，提高供电可靠 性。
定期检查与维护
对供电系统进行定期检查 与维护，确保设备处于良 好状态。
经济性原则
民用建筑电气设计
民用建筑电气设计【1】供电系统【1.1】一般规定1、本章适用于民用建筑中35kV及以下供配电系统的设计。
2、供配电系统的设计应按负荷性质、用电容量、工程特点、系统规模和发展规划以及地供电条件，合理确定设计方案。
3、供配电系统的设计应保障安全、供电可靠、技术先进和经济合理。
4、供配电系统的构成应简单明确，减少电能损失，并便于管理和维护。
5、供配电系统设计，除应符合本规范外，尚应符合现行国家标准《供配电系统设计规》GB50052的有关规定。
【1.2】负荷分级及供电要求1、用电负荷应根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷二级负荷及三级负荷。
各级负荷应符合下列规定：（1）符合下列情况之一时，应为一级负荷：1）中断供电将造成人身伤亡；2）中断供电将造成重大影响或重大损失；3）中断供电将破坏有重大影响的用电单位的正常工作，或造成公共场所秩序严重混乱。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应为特别重要的负荷。
（2）符合下列情况之一时，应为二级负荷：1）中断供电将造成较大影响或损失；2）中断供电将影响重要用电单位的正常工作或造成公共场所秩序混乱。
（3）不属于一级和二级的用电负荷应为三级负荷。
2、民用建筑中消防用电的负荷等级，应符合下列规定：（1）一类高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动的火卷帘及门窗以及阀门等消防用电应为一级负荷，二类高层民用建筑内的上述消防用电为二级负荷；（2）特、甲等剧场，本条1款所列的消防用电应为一级负荷，乙、丙等剧场应为二级负荷；（3）特级体育场馆的应急照明为一级负荷中的特别重要负荷；（4）甲级体育场馆的应急照明应为一级负荷。
3、当主体建筑中有一级负荷中特别重要负荷时，直接影响其运行的空调用电应为一级荷；当主体建筑中有大量一级负荷时，直接影响其运行的空调用电应为二级负荷。
高层建筑电气工程供配电系统设计
高层建筑电气工程供配电系统设计摘要：本文首先阐述了高层建筑电气工程供配电系统的设计原则，接着分析了高层建筑电气工程供配电系统的具体设计，希望能够为相关人员提供有益的参考和借鉴。
关键词：高层建筑；电气工程；供配电系统设计引言：随着城市化进程的不断加快，越来越多的高层建筑被人们所选择和居住，要想优化和完善人们的居住环境，建筑企业就必须要提高对高层建筑的质量要求。
电气设计是高层建筑施工过程中的一个基础工程，在对电气工程供配电系统进行安装和设计时必须要加强对供配电系统的管理，在保证供配电系统施工安全的同时也要保证供配电系统的施工质量。
建筑企业通过对高层建筑电气工程供配电系统进行优化和设计，不仅能够为人们提供良好的居住环境，还能够推动城市的进一步发展。
1高层建筑电气工程供配电系统的设计原则1.1高效运行原则尽可能地减少对于电能的直接消耗和间接消耗，把需要花费的时间和精力都控制在了最低。
在完全满足建筑物实际使用功能的情况下，要确保安全自身的安全与正常无误，这样才能够充分满足自身的实际使用功能，同时也才会大幅度地减少系统资源的消耗，进而大幅度地减少系统资源方面的浪费。
在设计配电系统时需要注意做到线路中的供电负荷均衡，从而有限度地减少对线损自身的消耗，这样才能够有限度地减少所需要使用的维护费用，同时还有利于确保设备能够长期运行，以此来提高资源的利用性和工作效率。
1.2科学调整符合原则在设计的过程中需要合理的选择对应的系数，在提高设备自身的使用效率同时，还要尽可能地减少负荷的指数，在这样的情况下适当的调节设备的能源消耗，以此达到节省能源使用的目的。
2高层建筑电气工程供配电系统的具体设计分析2.1高压供电系统高层建筑用电负荷大，需要采用高压供电的方法，现阶段我国高层建筑供配电系统设供电电压是10kV，属于单母线制模式，系统结构简单，成本低，经济性强，其结线形式如下所示：单母线分段，对于两路10kV进线可以将供电作为备用模式，如果母线出现了故障，除了部分需要检修可以保证其它用户用电。
高层住宅楼内供配电设计说明书
高层住宅楼供配电设计说明书1.设计的容及步骤1．1负荷等级根据《民用建筑电气设计规》及《火灾报警与消防联动控制》的规定，普通高层住宅按二级负荷供电，19层及以上的住宅按一级负荷供电。
高层住宅言主要消防设备有消防水泵、消防控制室、消防电梯、防排烟设施、火灾自动报警及消防联动装置、火灾应急照明和电动防火门窗、卷帘、阀门等。
2 负荷计算和无功补偿2.1电荷计算某小区大楼计算负荷表2.1.1照明灯的计算负荷确定如下：)(1238.0383)(8var)(46.348.02.7tan )(2.740.145.02)1(30)1(302)1(302)1(30)1(30)1(30)1(30)1(30A U S I A KV Q P S k P Q KW KP P Ne =⨯==•=+==⨯=⨯==⨯==ϕ其余负荷计算过程相同（从此处略）2.1.2大楼变电所变压器低压侧的计算负荷为（考虑到总的负荷的同时系数（K ∑=0.9））：73.055.35738.261cos )(55.35766.23838.261var)(66.23818.2659.0)(38.26142.2909.0)2(30)2(30)2(222)2(302)2(30)2((30)1(30)2(30)1(30)2(30===•=+=+==⨯=∑⨯∑==⨯=∑⨯∑=S P A KV Q P S k Q K Q KW P K P ϕ 欲将功率因数)2(cos ϕ从0.73提高到0.92，则低压侧所需的补偿容量为：var)(133)92.0cos tan 73.0cos (tan 38.261)tan (tan 11)2(30k P Q c =-⨯='-=--ϕϕ补偿后的计算负荷为：)(93.28166.10538.261var)(66.10513366.268))((38.26122)2(30)2(30)2(30230230)2(30A KV Q P S k Q Q Q KW P c ）（）（•=+='+'='=-=-='='与补偿前相同变压器损耗为：var)(92.1693.28106.006.0)(23.493.281015.0015.0)2(30)2(30k S Q KW S P T T =⨯='≈∆=⨯='≈∆大楼高压侧的计算负荷为：)(89.1610353.2923)(53.292)92.1666.105()23.438.261()()(1)1(30)1(30222)2(302)2(30)1(30A U S I A KV Q Q P P S N T T =⨯='='•=+++=∆+'+∆+'='大楼的补偿后的功率因数为：91.053.29223.438.261cos )1(30)1(30)1(=+='∆+'='S P P Tϕ满足（大于0.90）的要求。
高层民用建筑供电系统的设计(正式版)
文件编号：TP-AR-L4137In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________高层民用建筑供电系统的设计(正式版)高层民用建筑供电系统的设计(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
[摘要]根据高层民用建筑特点对其供电系统设计的主要方面进行阐述[关键词]配电室接地装置配电系统保护总等电位联结随着我国国民经济的发展，土地资源越来越珍贵，因此，高层民用建筑也就发展迅猛。
而一个好的高层建筑，必须有一个完善的、安全的、可靠的供电系统作保证。
1. 高层民用建筑配电室的选择参考GB5003－94《10kv及以下变电所设计规范》的规定，高层民用建筑的总配电室或总配电箱间宜选在地下层或一层，这样进，出线方便，且便于运行维护。
低压配电室内布置的配电屏，其屏前屏后的通道最小宽度应按GB50053－94规定设计，并考虑相关的问题，如配电室的高度、耐火等级，以及门向外开设，房间长度超过7m的应设两个出口等问题。
2.高层建筑配电系统接地装置的设定由于高层建筑的钢筋混凝土基础较深、较牢固，为节约投资，要充分利用这一自然接地体。
设计时（1）根据公式RE=0.2ρV1/3ρ_土壤电阻率（Ω.m）V_钢筋混凝土基础的体积（m3）算出自然接地体的电阻（2）根据设计规范要求确定允许的接地电阻值1kv 以下系统：与总容量在100KV.A以上的发电机或变压器相联RE≤4Ω；与总容量在100KVA及以下的发电机或变压器相联的接地装置 RE≤10Ω。
民用建筑供电系统设计
民用建筑供电系统设计1.高层民用建筑配电室的选择参考GB5003－94《10kv及以下变电所设计规范》的规定，高层民用建筑的总配电室或总配电箱间宜选在地下层或一层，这样进，出线方便，且便于运行维护。
低压配电室内布置的配电屏，其屏前屏后的通道最小宽度应按GB50053－94规定设计，并考虑相关的问题，如配电室的高度、耐火等级，以及门向外开设，房间长度超过7m的应设两个出口等问题。
2.高层建筑配电系统接地装置的设定由于高层建筑的钢筋混凝土基础较深、较牢固，为节约投资，要充分利用这一自然接地体。
设计时（1）根据公式RE=0.2ρV1/3ρ_土壤电阻率（Ω.m）V_钢筋混凝土基础的体积（m3）算出自然接地体的电阻（2）根据设计规范要求确定允许的接地电阻值1kv以下系统：与总容量在100KV.A以上的发电机或变压器相联RE≤4Ω；与总容量在100KVA及以下的发电机或变压器相联的接地装置RE≤10Ω。
（3）比较自然接地电阻与规范要求允许的接地电阻a、若RE（nat）≤RE且满足热稳定度，即钢接地线的最小允许截面（m2）满足：Amin=Ik①tk1/2/70Ik①_单相接地短路电流（A）tk_短路电流持续时间（S）则不用再装设人工接地电阻b、若RE（nat）自然接地电阻不满足则必须按下面的公式补充人工接地电阻RE（man）=RE焠at·RE/烺E焠at－RE在设计高层建筑配电系统接地装置时，应注意与其防雷击的接地装置有一定的安全距离，应按GB50057－94规定实施。
3.配电系统的选定（1）高层建筑的负荷分级一级负荷：消防用电设备，应急照明，消防电梯二级负荷：客用电梯，供水系统，公用照明三级负荷：居民用电等其它（2）配电系统因为高层建筑存在着一级或二级负荷，因此高层建筑配电系统的供电电源应有两个独立的回路供电或采用一条回路电源和备用电源（发电机）供电。
配电电压采用220/380V。
配电系统根据负荷大小用单相（共三线：L 线，N线，PE线）220V配电或三相（五线：即L1L2L3线，N线，PE线）配电。
