介质损耗角正切值的测量讲解
变压器介损及电容量测试知识讲解
变压器介损及电容量测试
5 试验项目
变压器介损及电容量测试
5 试验项目 绕组连同套管的tanδ和电容值 ➢ 不拆一次引线 ➢ 将被试绕组短接接地充分放电。 ➢ 被试绕组需首末端短接后加压。 ➢ 施加电压
✓绕组电压10kV以上：10kV ✓绕组电压10kV以下：Un
变压器介损及电容量测试
5 试验项目
以实现自动测量，可以补偿所有
原理性误差，没有复杂的机械调
节部件，测量以软件为主，性能十分稳定。
变压器介损及电容量测试
5 试验项目 绕组连同套管的tanδ和电容值 电容型套管的tanδ和电容值
变压器介损及电容量测试
5 试验项目 绕组连同套管的tanδ和电容值 ➢ 一次引线全部拆开 ➢ 将被试绕组短接接地充分放电 ➢ 被试绕组需首末端短接后加压 ➢ 施加电压
5 试验项目
变压器介损及电容量测试
5 试验项目 电容型套管的tanδ和电容值 ➢ 拆开套管末屏接地片（线） ➢ 与被试套管相连的所有绕组端子短接后接介损 测试仪高压端，其余绕组端子均接地，套管末屏 接介损测试仪，正接线测量 ➢ 施加电压10kV
变压器介损及电容量测试
5 试验项目
变压器介损及电容量测试
变压器介损及电容量测试
2 试验的局限性 有的设备，尽管测得的总体绝缘的介损tanδ值 很小（从总体平均来看），但是局部缺陷的损失 可能很大而不能发现。
变压器介损及电容量测试
3 介损仪的种类 西林电桥（QS1、QS3型高压交流平衡电桥） M型介质试验器（2500伏介质试验器，不平衡 电桥） 新型全自动抗干扰电桥（济南泛华电桥、金迪 电桥、泛科电桥、康申电桥等等）
夹件
芯、夹件
高、低压绕组－中压绕组、铁芯、 高、低压绕组 中压绕组、铁 正接法
静电容量和介质损耗角正切的测量
关于片状独石陶瓷电容器的 静电容量和介质损耗角正切的测量1．前言 (2)2．片状独石陶瓷电容器的特性 (2)2－1．温度特性 (2)2－2．电压特性 (3)2－3．频率特性 (5)2－4．总结 (6)3．LCR仪表和测试夹具 (6)3－1．LCR仪表 (6)3－2．测试夹具 (7)4．LCR仪表的测量原理 (7)4－1．测量原理 (8)4－2．测量电压 (8)4－3．静电容量的测量电路模式 (9)5．根据LCR仪表4284A的静电容量的测量方法 (10)5－1．接通LCR仪表的电源 (10)5－2．已安装测试夹具的状态 (10)5－3．测量器的设定 (10)5－4．校正 (14)5－5．测量 (15)6．根据LCR仪表4278A的静电容量的测量方法 (15)6－1．LCR仪表的电源接通 (15)6－2．已安装测试夹具的状态 (15)6－3．测量器的设定 (15)6－4．校正 (16)6－5．测量 (17)7．后记 (18)TD.No.C101．前言用LCR仪表测量高诱电率型(B特性，F特性)的片状独石陶瓷电容器时，有时不能获得与标称静电容量值一样的值。
其主要原因是，第一：片状独石陶瓷电容器的B、F特性的静电容量和介质损耗角正切，虽然随温度、电压(AC、DC)及频率而改变，但却无法按照规定的条件而测量。
第二：测量装置的设定不符合或测量装置的功能不能满足规定条件。
其解决方法是，第一：理解片状独石陶瓷电容器的特性，要规定温度、电压(AC、DC)、频率3种条件以后测量。
实际上，已经规定在国家标准JISC5101－1－1998的静电容量(4.7项)及介质损耗角正切(4.8项)上，其高诱电率型电容器的静电容量和介质损耗角正切的测量条件如表1所示。
此时的测量温度为20℃。
表1测量条件标称静电容量 测量频率 测量电压C≤10μF(10V以上) 1±0.1kHz 1.0±0.2VrmsC≤10μF(6.3V以下) 1±0.1kHz 0.5±0.1VrmsC>10μF 120±24Hz 0.5±0.1Vrms第二：要充分理解测量装置的功能，确认是否满足表1的测量条件以后请使用测量装置。
介质损耗详解
1、介质损耗什么就是介质损耗:绝缘材料在电场作用下,由于介质电导与介质极化得滞后效应,在其内部引起得能量损耗。
也叫介质损失,简称介损。
2、介质损耗角δ在交变电场作用下,电介质内流过得电流相量与电压相量之间得夹角(功率因数角Φ)得余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数,就是指介质损耗角正切值,简称介损角正切。
介质损耗因数得定义如下:如果取得试品得电流相量与电压相量,则可以得到如下相量图:总电流可以分解为电容电流Ic与电阻电流IR合成,因此:这正就是损失角δ=(90°-Φ)得正切值。
因此现在得数字化仪器从本质上讲,就是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备得绝缘状况就是一种传统得、十分有效得方法。
绝缘能力得下降直接反映为介损增大。
进一步就可以分析绝缘下降得原因,如:绝缘受潮、绝缘油受污染、老化变质等等。
测量介损得同时,也能得到试品得电容量。
如果多个电容屏中得一个或几个发生短路、断路,电容量就有明显得变化,因此电容量也就是一个重要参数。
4、功率因数cosΦ功率因数就是功率因数角Φ得余弦值,意义为被测试品得总视在功率S中有功功率P所占得比重。
功率因数得定义如下:有得介损测试仪习惯显示功率因数(PF:cosΦ),而不就是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ,在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量与标称电容量允许得最大偏差范围、一般使用得容量误差有:J级±5%,K 级±10%,M级±20%、精密电容器得允许误差较小,而电解电容器得误差较大,它们采用不同得误差等级、常用得电容器其精度等级与电阻器得表示方法相同、用字母表示:D级—±0、5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%、(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受得最大直流电压,又称耐压、对于结构、介质、容量相同得器件,耐压越高,体积越大、(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量得相对变化值、温度系数越小越好、(4) 绝缘电阻:用来表明漏电大小得、一般小容量得电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆、电解电容得绝缘电阻一般较小、相对而言,绝缘电阻越大越好,漏电也小、(5) 损耗:在电场得作用下,电容器在单位时间内发热而消耗得能量、这些损耗主要来自介质损耗与金属损耗、通常用损耗角正切值来表示、(6) 频率特性:电容器得电参数随电场频率而变化得性质、在高频条件下工作得电容器,由于介电常数在高频时比低频时小,电容量也相应减小、损耗也随频率得升高而增加、另外,在高频工作时,电容器得分布参数,如极片电阻、引线与极片间得电阻、极片得自身电感、引线电感等,都会影响电容器得性能、所有这些,使得电容器得使用频率受到限制、不同品种得电容器,最高使用频率不同、小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ、不同材质电容器,最高使用频率不同、COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差、贴片电容得材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同得材质规格,不同得规格有不同得用途、下面我们仅就常用得NPO、X7R、Z5U与Y5V来介绍一下它们得性能与应用以及采购中应注意得订货事项以引起大家得注意、不同得公司对于上述不同性能得电容器可能有不同得命名方法,这里我们引用得就是敝司三巨电子公司得命名方法,其她公司得产品请参照该公司得产品手册、NPO、X7R、Z5U与Y5V得主要区别就是它们得填充介质不同、在相同得体积下由于填充介质不同所组成得电容器得容量就不同,随之带来得电容器得介质损耗、容量稳定性等也就不同、所以在使用电容器时应根据电容器在电路中作用不同来选用不同得电容器、一NPO电容器NPO就是一种最常用得具有温度补偿特性得单片陶瓷电容器、它得填充介质就是由铷、钐与一些其它稀有氧化物组成得、NPO电容器就是电容量与介质损耗最稳定得电容器之一、在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率得变化小于±0、3ΔC、NPO电容得漂移或滞后小于±0、05%,相对大于±2%得薄膜电容来说就是可以忽略不计得、其典型得容量相对使用寿命得变化小于±0、1%、NPO电容器随封装形式不同其电容量与介质损耗随频率变化得特性也不同,大封装尺寸得要比小封装尺寸得频率特性好、NPO 电容器适合用于振荡器、谐振器得槽路电容,以及高频电路中得耦合电容、二X7R电容器X7R电容器被称为温度稳定型得陶瓷电容器、当温度在-55℃到+125℃时其容量变化为15%,需要注意得就是此时电容器容量变化就是非线性得、X7R电容器得容量在不同得电压与频率条件下就是不同得,它也随时间得变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%、X7R电容器主要应用于要求不高得工业应用,而且当电压变化时其容量变化就是可以接受得条件下、它得主要特点就是在相同得体积下电容量可以做得比较大、三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器、这里首先需要考虑得就是使用温度范围,对于Z5U电容器主要得就是它得小尺寸与低成本、对于上述三种陶瓷单片电容起来说在相同得体积下Z5U电容器有最大得电容量、但它得电容量受环境与工作条件影响较大,它得老化率最大可达每10年下降5%、尽管它得容量不稳定,由于它具有小体积、等效串联电感(ESL)与等效串联电阻(ESR)低、良好得频率响应,使其具有广泛得应用范围、尤其就是在退耦电路得应用中、Z5U电容器得其她技术指标如下:工作温度范围+10℃--- +85℃温度特性+22% ---- -56%介质损耗最大4%四Y5V电容器Y5V电容器就是一种有一定温度限制得通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%、Y5V得高介电常数允许在较小得物理尺寸下制造出高达4、7μF电容器、Y5V电容器得其她技术指标如下:工作温度范围-30℃--- +85℃温度特性+22% ---- -82%介质损耗最大5%For personal use only in study and research; not for mercial use。
介质损耗角正切值的测量【精选】
用于对套管、电力变压器、互感器和某些电容器的 测量.
试验方法
• 仪器：西林电桥或 介质损耗测量仪
• 西林电桥 • 电桥的四个臂： • CN—标准电容器 • ZX—被试品 • C4—可调电容 • R3— 可调电阻
2、试验电压的影响
右图试验电压的典型关系曲线 1良好的绝缘 2绝缘中存在气隙 3受潮绝缘
3. 试品电容量的影响 对于电容量较小的试品(例如套管、互感器 等)，测量tanδ能有效地发现局部集中性缺
陷和整体分布性缺陷。但对电容量较大的 试品(例如大中型发电机、变压器、电力电 缆、电力电容器等)测量tanδ只能发现整体 分布性缺陷 .
0.15A
中型电 机，短 电缆
1025A
大型电 机，长 电缆
10kV试 30品电容 3000 范围
3000- 8000- 19400- 480008000 19400 48000 40000
0
• 5、确定试验电压：Ue≥10kV,Us=10kV;
Ue＜10kV,Us=Ue
• 6、均匀升压至试验电压， tanσ调至Ⅰ档，逐渐 增大灵敏档（最后增至6-9档），与此同时调节 R3，直至微安表不再减小，然后调节tanσ（从大 倍率到小倍率），使微安表逐渐趋于零。如需要， 最后调节微调电阻，使微安表指示为零。
Ir Ix
Ic
Rx
CX
当电气设备绝缘整体性能下降，如普遍受潮、脏污 或老化，以及绝缘中有间隙发生局部放电时，流过 绝缘的有功电流分量IRx将增大，tgδ也增大.
通过测量tgδ值可以发现绝缘的分布性缺陷.
若 缺 陷 部 分 在 整 个 绝 缘 中 的 体 积 较 大 ， 则 测 量 tg 容易发现绝缘的缺陷。
电流互感器介质损耗角正切值

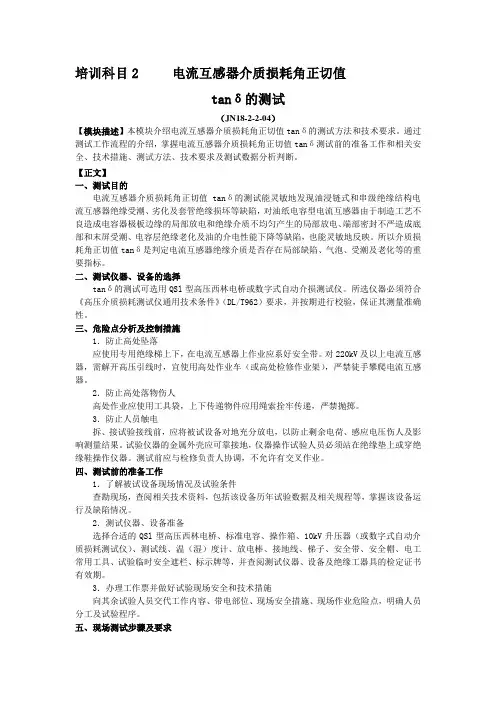

培训科目2 电流互感器介质损耗角正切值tanδ的测试（JN18-2-2-04）【模块描述】本模块介绍电流互感器介质损耗角正切值tanδ的测试方法和技术要求。
通过测试工作流程的介绍，掌握电流互感器介质损耗角正切值tanδ测试前的准备工作和相关安全、技术措施、测试方法、技术要求及测试数据分析判断。
【正文】一、测试目的电流互感器介质损耗角正切值tanδ的测试能灵敏地发现油浸链式和串级绝缘结构电流互感器绝缘受潮、劣化及套管绝缘损坏等缺陷，对油纸电容型电流互感器由于制造工艺不良造成电容器极板边缘的局部放电和绝缘介质不均匀产生的局部放电、端部密封不严造成底部和末屏受潮、电容层绝缘老化及油的介电性能下降等缺陷，也能灵敏地反映。
所以介质损耗角正切值tanδ是判定电流互感器绝缘介质是否存在局部缺陷、气泡、受潮及老化等的重要指标。
二、测试仪器、设备的选择tanδ的测试可选用QSl型高压西林电桥或数字式自动介损测试仪。
所选仪器必须符合《高压介质损耗测试仪通用技术条件》（DL/T962）要求，并按期进行校验，保证其测量准确性。
三、危险点分析及控制措施1．防止高处坠落应使用专用绝缘梯上下，在电流互感器上作业应系好安全带。
对220kV及以上电流互感器，需解开高压引线时，宜使用高处作业车（或高处检修作业架），严禁徒手攀爬电流互感器。
2．防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。
3．防止人员触电拆、接试验接线前，应将被试设备对地充分放电，以防止剩余电荷、感应电压伤人及影响测量结果。
试验仪器的金属外壳应可靠接地，仪器操作试验人员必须站在绝缘垫上或穿绝缘鞋操作仪器。
测试前应与检修负责人协调，不允许有交叉作业。
四、测试前的准备工作1．了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备历年试验数据及相关规程等，掌握该设备运行及缺陷情况。
2．测试仪器、设备准备选择合适的QSl型高压西林电桥、标准电容、操作箱、10kV升压器（或数字式自动介质损耗测试仪）、测试线、温（湿）度计、放电棒、接地线、梯子、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅测试仪器、设备及绝缘工器具的检定证书有效期。
实验 介质损耗角正切的测量
当检流计反接时测得：
tg 2 C 4 C 4 R 4
C x 2 C 0R 4 /R 3 R 3
因无磁场干扰时：
tg C 4R 4 C x C 0R 4 / R 3
故可得：
tg tg1 tg 2 / 2
实验
介质损耗角正切的测量
测试无线电材料：常采用高频施压法，所加的电压不高 电工界：最常用的是西林电桥法 在线监测：采用微机对 tgδ 进行测量 1. 西林电桥的基本原理 西林电桥： 高压臂：代表试品的 Z1；无损耗的标准电容 CN，它以阻抗 Z2 作为 代表。 低压臂：处在桥箱体内的可调无感电阻 R3，以 Z3 来代表；无感电 阻 R4 和可调电容 C4 的并联，以 Z4 来代表 保护：放电管 P 电桥平衡：检流计 G 检零 屏蔽：消除杂散电容的影响 电桥的平衡条件： Z1/Z3 = Z2/Z4 串联等值回路 tgδ=ωR4 C4 Cx = R4CN/R3 并联等值回路 tgδ=ωR4 C4 Cx = R4CN/[R3 (1+tg2δ)]
C x 2C x1C x 2 / C x1 C x 2
3． 测试功效 • 有效 受潮 穿透性导电通道 气泡电离、绝缘分层、脱壳 绝缘老化劣化 绝缘油脏污、劣化 • 无效 局部损坏
小部分绝缘的老化劣化 个别绝缘弱点 4． 注意事项 • 分部测试 • 与温度的关系 • 与试验电压的关系 • 护环和屏蔽
Cx：因为 tg2 极小，故两种等值电路的 Cx 相等
西林电桥的基本回路
屏蔽： 杂散电容：高压引线与低压臂之间有电场的影响，可看作其间有杂散 电容 Cs。由于低压臂的电位很低，Cx 和 CN 的电容量很小，如 CN 一 般只有 50100pF，杂散电容 Cs 的引入，会产生测量误差。若附近另 有高压源，其间的杂散电容 Cs1 会引入干扰电流 iS，也会造成测量误 差。 需要屏蔽，消除杂散电容的影响
实验二.介质损耗角正切值的测量
实验二．介质损耗角正切值的测量一．实验目的：学习使用QS1型西林电桥测量介质损耗正切值的方法。
二．预习要点：概念：介质损耗、损耗角、交流电桥判断：介质损耗是表征介质交流损耗的参数（直流损耗用电导就可表征），包括电导损耗和电偶损耗；测量tgδ值对检测大面积分布性绝缘缺陷或贯穿性绝缘缺陷较灵敏和有效，但对局部性非贯穿性绝缘缺陷却不灵敏和不太有效。
推理：中性介质的介质损耗主要是电导损耗，极性介质的介质损耗则由电导损耗和电偶损耗两部分组成。
相关知识点：介质极化、偶极子、漏导。
三．实验项目：1．正接线测试2．反接线测试四．实验说明：绝缘介质中的介质损耗（P=ωC u2 tgδ）以介质损耗角δ的正切值( tgδ)来表征,介质损耗角正切值等于介质有功电流和电容电流之比。
用测量tgδ值来评价绝缘的好坏的方法是很有效的，因而被广泛采用，它能发现下述的一些绝缘缺陷：绝缘介质的整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等的不均匀或脏污。
测量介质损耗正切值的方法较多，主要有平衡电桥法（QS1），不平衡电桥法及瓦特表法。
目前，我国多采用平衡电桥法，特别是工业现场广泛采用QS1型西林电桥。
这种电桥工作电压为10Kv，电桥面板如图2-1所示，其工作原理及操作方法简介如下：⑴．检流计调谐钮⑵．检流计调零钮⑶．C4电容箱（tgδ）⑷．R3电阻箱⑸．微调电阻ρ（R3桥臂）⑹．灵敏度调节钮⑺．检流计电源开关⑻．检流计标尺框⑼．+tgδ/-tgδ及接通Ⅰ/断开/接通Ⅱ切换钮⑽．检流计电源插座⑾．接地⑿．低压电容测量⒀．分流器选择钮⒁．桥体引出线1．工作原理：原理接线图如图2-2所示，桥臂BC接入标准电容 C N（一般CN=50pf），桥臂BD由固定的无感电阻R 4和可调电容C 4并联组成，桥臂AD接入可调电阻R 3，对角线AB上接入检流计G，剩下一个桥臂AC就接被试品 C X。
高压试验电压加在CD之间，测量时只要调节R 3和C4就可使G中的电流为零，此时电桥达到平衡。
变压器试验之绕组介质损耗试验
变压器试验之绕组介质损耗试验变压器之绕组介质损耗试验绕组介质损耗试验试验目的测试变压器绕组连同套管的介质损耗角正切值的目的主要是检查变压器整体是否受潮、绝缘油及纸是否劣化、绕组上是否附着油泥及存在严重局部缺陷等。
它是判断变压器绝缘状态的一种较有效的手段，近年来随着变压器绕组变形测试的开展，测量变压器绕组的及电容量可以作为绕组变形判断的辅助手段之一。
试验仪器选择全自动抗干扰介质损耗测试仪。
试验试验步骤及接线图（1）变压器绕组连同套管tgδ和电容量的测量1) 首先将介损测试仪接地。
2) 将高压侧A、B、C三绕组短接起来。
3) 将其他非被试绕组三相及中性点短接起来，并接地(2#)。
4) 将红色高压线一端芯线插入测试仪“高压输出”插座上，注意要将红色高压线的外端接地屏蔽线接地。
5) 红色高压线另一端接高压绕组的短接线(1#)。
6) 连接好电源输入线。
7) 检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。
8) 打开电源，仪器进入自检。
9) 自检完毕后选择反接线测量方式。
10) 预置试验电压为10ＫＶ。
11) 接通高压允许开关。
12) 按下启动键开始测量。
注意：加压过程中试验负责人履行监护制度。
13) 测试完成后自动降压到零测量结束。
14) 关闭高压允许开关后，记录所测量电容器及介损值。
15) 打印完实验数据后，关闭总电源。
16) 用专用放电棒将被试绕组接地并充分放电，变更试验接线，同理的方法测量变压器低压绕组连同套管tgδ值和电容量。
17) 首先断开仪器总电源。
18) 在高压端短接线上挂接地线。
19) 拆除高压测试线。
20) 拆除高压套管短接线。
21) 拆除其他非被试绕组的接地线及短接线。
22) 最后拆除仪器其它试验线及地线。
23) 试验完毕后，填写试验表格。
（2）变压器电容型套管tgδ和电容量的测量1) 首先将介损测试仪接地。
2) 将高压侧A、B、C三绕组短接起来。
3) 将非测试的其他绕组中压侧三相及中性点短接起来，并接地。
3.4 介质损失角正切值tgδ的测量解析
➢ 油的闪点 ➢ 酸值 ➢ 水分 ➢ 游离碳 ➢ 电气强度 ➢ 介质损失角正切值tgδ ➢ 等……
❖ 带电取油样》》化验》》分析》》结论
3.6.2 绝缘油中溶解气体分析（DGA）
❖ 得到了普遍应用和高度重视，已列入了预防性试 验标准，并有相应的试验导则
❖ 通过分析油中所含气体的组成和含量来判断设备 内部的潜伏性缺陷
➢交流耐压 ➢直流耐压 ➢冲击耐压试验
3.7.1 交流耐压试验
❖工频交流耐压试验最为常用 ❖程序
➢对被试设备施加超过其额定工作电压若干倍数 的交流高压，并持续一定时间（一般为1分钟）， 期间观察设备绝缘是否出现异常现象或发生闪络、 击穿
❖试验电压和试验周期要选择适当！
➢固体有机绝缘会产生累积效应
工频交流耐压试验的原理接线图
【气相色谱仪】
分析结果表示
每升绝缘油中所含各气体组分的微升数 【 以 ppm（ 10-6 ） 表 示 ， 并 换 算 到 标 准 大 气 条 件 下
（0.101325MPa ，20℃）】
102G-D气相色谱仪工作流程
载气
载气
3.7 高压耐压试验
❖对设备绝缘的考核最为严格，有破坏性 ❖在非破坏性试验合格后进行 ❖耐压试验类型
1 R4
jC4
Zn
1
jC N
Z 3＝R 3
Rx CX
CN
A
G
R3
R4
D
1 Rx
1
jCx
1
1 R4
jC4
1
jC N
R3
B C4
1 R4 RxC4Cx 0
R4 RxCN R3 (R4C4 RxCx )
电容与介质损耗角正切的测量(下)课件
测量中的影响因素
电容的测量受到多种因素的影响，如温度、湿度、频率等。温度和湿度会影响电容器的介质材料和结构，从而影响电容的大小。频率也会影响电容的大小，因为电容器的电容量会随着频率的变化而变化。
介质损耗角正切的定义：介质损耗角正切是衡量电介质材料在交流电场下能量损耗的一个物理量，用tanδ表示。它是指电介质在单位时间内每单位体积中消耗的能量与相同时间内流过电介质的能量的比值。
环境监测
生物医学
THANKS
感谢观看
电容的计算
电容的大小可以通过电容器两端的电压和流过的电流来计算，公式为$C = frac{Q}{V}$，其中$Q$为电容器所带电荷量，$V$为电容器两端的电压。
介质损耗角正切的定义
介质损耗角正切是衡量电介质材料在交流电场作用下能量损耗的物理量，其大小等于介质中的有功功率与无功功率之比。
介质损耗角正切的物理意义
环境因素如温度、湿度、气压等对介质的介电常数和电导率都有影响，从而影响介质损耗角正切的测量结果。因此，在测量时需要控制环境因素的变化。
环境因素
样品的形状、尺寸、杂质等也会影响介质的介电常数和电导率，从而影响介质损耗角正切的测量结果。因此，在测量时需要选择合适的样品和制备方法。
样品因素
仪器的精度和稳定性也会影响介质损耗角正切的测量结果。因此，在测量时需要选择高精度和高稳定性的仪器。
振荡器
电容在耦合器中起到信号传递的作用，使信号在不同电路之间传输。
耦合器
绝缘材料检测
介质损耗角正切可以反映绝缘材料的性能，通过测量其值可以判断材料的绝缘性能是否良好。
在生物医学领域，电容与介质损耗角正切可用于研究生物组织的电学特性，如生物电位的测量和细胞膜电位的分析。
在环境监测领域，电容与介质损耗角正切可用于测量土壤湿度、水质电导率等参数，以评估环境质量。
介质损耗角tanδ的解释
介质损耗角tanδ的解释序号：1介质损耗角tanδ的解释在电学和电子领域中，我们经常会遇到一个参数，被称为介质损耗角（tanδ）。
这个参数用于衡量介质中电能转化为热能的能力。
在本文中，我们将深入探讨介质损耗角的定义、原因、测量方法以及其在实际应用中的重要性。
2. 介质损耗角的定义和解释介质损耗角（tanδ）是指在交流电场中，介质对电能的损耗程度。
它是介质电导率和介质电容率之间相对的比例。
介质损耗角的具体定义是介质中的有功损耗与无功损耗之比的正切值。
3. 介质损耗角的原因介质损耗角的存在是由于介质中的散射、吸收、导电等因素造成的。
当交流电场作用于介质中的分子或原子时，它们会因为电场的变化而发生运动，导致能量的转化和损耗。
4. 介质损耗角的测量方法测量介质损耗角是通过使用特定的测试仪器来完成的。
其中最常用的方法是使用沉浸在介质中的金属电极。
通过施加不同频率和电压的交流电，测量介质中的电流和相位差，从而计算出介质损耗角的值。
5. 介质损耗角在实际应用中的重要性介质损耗角在许多领域中都有重要的应用。
在电力系统中，高压电缆和电力变压器中的绝缘材料的损耗角直接影响电能的传输效率。
在电子器件中，介质损耗角的大小与电容器和电感器的性能密切相关。
它还在射频和微波电路设计中发挥关键作用，因为介质损耗角的大小会影响电路的带宽和纹波。
在无线通信和光纤通信领域中，了解介质损耗角有助于提高信号的传输质量和系统的可靠性。
6. 我对介质损耗角的观点和理解介质损耗角是一个非常重要的参数，它揭示了介质中电能转化为热能的过程。
在我看来，了解介质损耗角的原因和测量方法对于工程师和科研人员来说都至关重要。
只有通过深入理解和准确测量介质损耗角，我们才能提出有效的解决方案来改善介质中电能的传输和转化效率。
通过本文的讨论，我们希望读者对介质损耗角有了更清晰的认识，并且能够将其应用于实际工程和科学研究中。
介质损耗角是电学和电子领域中一个复杂而又有挑战性的概念，但它也是推动技术进步和创新的重要因素之一。
介质损耗详解
1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.不同材质电容器,最高使用频率不同.COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±0.1%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围+10℃--- +85℃温度特性+22% ---- -56%介质损耗最大4%四Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器.Y5V电容器的其他技术指标如下:工作温度范围-30℃--- +85℃温度特性+22% ---- -82%介质损耗最大5%For personal use only in study and research; not for commercial use。
介质损耗角正切值的测量讲解
影响tgδ测量结果的因素
1、温度的影响 • 一般绝缘的tgδ值均随温度的上升而增加。 • 一般来说，对各种被试品，不同温度下tgδ的值是 不可能通过通常的换算式获得准确的换算的，应 尽量争取在差不多的温度条件下测出tgδ值，并以 此来作相互比较。 • 通常都以20℃时的作为参考标准，为此，一般要 在10~30℃范围内测量。
分流器档可按下表选择：
分流器 0.01A 位置 0.025A 0.06A 0.15A 1025A
试品名 套管， 电流互 大变压 中型电 大型电 称 绝缘子，感器， 器，小 机，短 机，长 电缆 电流互 小容量 型电机 电缆 感器 变压器 10kV试 30品电容 3000 范围 30008000 800019400 19400- 4800048000 40000 0
1 1 = + jwCx Zx Rx
ZN = 1 jwC N
Z 3 = R3
1 1 = + jwC4 Z 4 R4
解所得方程式，得：
Cx
R4 1 CN R3 1 tan 2 x
为了读数方便，取
R4 104
104 tan x R4C4 100 C4 C4 106
西林电桥测量法的基本原理
图中Cx，Rx为被测试样的等效并联电容与电阻，R3、 R4表示电阻比例臂，Cn为平衡试样电容Cx的标准， C4为平衡损耗角正切的可变电容。
根据电容平衡原理： Z x Z4 Zn Z3 式中Zx、Zn、Z3、Z4分别是电桥的试样阻抗，标准电 容器阻抗以及桥臂Z3和Z4的阻抗
介质损失角正切值tgδ的测量
I x
Rx
Ir
Ic
CX
当电气设备绝缘整体性能下降，如普遍受潮、脏污 或老化，以及绝缘中有间隙发生局部放电时，流过 绝缘的有功电流分量IRx将增大，tgδ也增大. 通过测量tgδ值可以发现绝缘的分布性缺陷. 若缺陷部分在整个绝缘中的体积较大，则测量 tg 容易发现绝缘的缺陷。 如果绝缘缺陷是集中性的（非贯穿性的），或缺陷 部分在整个绝缘中占很小的体积，则该方法不很有 效. 用于对套管、电力变压器、互感器和某些电容器的 测量.
介质损耗 介质损耗角 介质损耗正切值tgδ
介质损耗介质损耗角介质损耗正切值tgδ关于介质损耗的一些基本概念1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
介质损耗详解
1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.不同材质电容器,最高使用频率不同.COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±0.1%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围+10℃--- +85℃温度特性+22% ---- -56%介质损耗最大4%四Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器.Y5V电容器的其他技术指标如下:工作温度范围-30℃--- +85℃温度特性+22% ---- -82%介质损耗最大5%For personal use only in study and research; not for commercial use。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 5、确定试验电压：Ue≥10kV,Us=10kV; Ue＜10kV,Us=Ue • 6、均匀升压至试验电压， tanσ调至Ⅰ档，逐渐 增大灵敏档（最后增至6-9档），与此同时调节 R3，直至微安表不再减小，然后调节tanσ（从大 倍率到小倍率），使微安表逐渐趋于零。如需要， 最后调节微调电阻，使微安表指示为零。 • 7、将电压降至零，切断电源。记录数据，各旋钮 复零。 • 8、tanσ调至Ⅱ档，重复6、7。
介质损耗角正切值的测量
基本原理
• 电介质在电场作用下产生能量。
P= U2ω Ctgσ
• 当外加电压及频率一定时，电介质的损耗P 与 tgσ 及 C 成正比；而对于一定结构的试品 来说， C 为定值，故可直接由 tgσ 的大小来 判断试品绝缘的优劣。 • 测量 tgδ 值是判断电气设备绝缘状态的一项 灵敏有效的方法。
1 1 = + jwCx Zx Rx
ZN = 1 jwC N
Z 3 = R3
1 1 = + jwC4 Z 4 R4
解所得方程式，得：
Cx
R4 1 CN R3 1 tan 2 x
为了读数方便，取
R4 104
104 tan x R4C4 100 C4 C4 106
介质损失角正切值tgδ的测量
I x
Rx
Ir
Ic
CX
当电气设备绝缘整体性能下降，如普遍受潮、脏污 或老化，以及绝缘中有间隙发生局部放电时，流过 绝缘的有功电流分量IRx将增大，tgδ也增大. 通过测量tgδ值可以发现绝缘的分布性缺陷. 若缺陷部分在整个绝缘中的体积较大，则测量 tg 容易发现绝缘的缺陷。 如果绝缘缺陷是集中性的（非贯穿性的），或缺陷 部分在整个绝缘中占很小的体积，则该方法不很有 效. 用于对套管、电力变压器、互感器和某些电容器的 测量.
分流器档可按下表选择：
分流器 0.01A 位置 0.025A 0.06A 0.15A 1025A
试品名 套管， 电流互 大变压 中型电 大型电 称 绝缘子，感器， 器，小 机，短 机，长 电缆 电流互 小容量 型电机 电缆 感器 变压器 10kV试 30品电容 3000 范围 30008000 800019400 19400- 4800048000 40000 0
西林电桥测量法的基本原理
图中Cx，Rx为被测试样的等效并联电容与电阻，R3、 R4表示电阻比例臂，Cn为平衡试样电容Cx的标准， C4为平衡损耗角正切的可变电容。
根据电容平衡原理： Z x Z4 Zn Z3 式中Zx、Zn、Z3、Z4分别是电桥的试样阻抗，标准电 容器阻抗以及桥臂Z3和Z4的阻抗
2、试验电压的影响
右图试验电压的典型关系曲线 1影响 对于电容量较小的试品(例如套管、互感器 等)，测量tanδ能有效地发现局部集中性缺 陷和整体分布性缺陷。但对电容量较大的 试品(例如大中型发电机、变压器、电力电 缆、电力电容器等)测量tanδ只能发现整体 分布性缺陷 . 4. 试品表面泄漏的影响 试品表面泄漏电阻总是与试品等值电阻Rx 并联，显然会影响所测得的tanδ值，这在试 品的Cx较小时尤需注意.
C4以µF计，则C4的读数就为tanσ的值。 测量电容量Cx有时对于判断其绝缘状况也是有价值 的。对于电容型套管，如果Cx明显增加，常表示内 部电容层间有短路现象或有水分侵入。
试验的步骤
• 1、将试品对地充分放电，试品表面擦拭干净。 • 2、根据试验条件确定采用正接线或反接线。 • 3、按图正确接线，高压试验线须从垂直方向 拉出，使其对试品的分布电容最小，并且须用 粗导线防止电晕，保护接地应牢固可靠。 • 4、检查接线确保正确，检查微安表指零，将 R3，tanσ调零，灵敏度档位及调压器置零位， 根据试品容量选择分流器于正确档位。
谢谢欣赏！
影响tgδ测量结果的因素
1、温度的影响 • 一般绝缘的tgδ值均随温度的上升而增加。 • 一般来说，对各种被试品，不同温度下tgδ的值是 不可能通过通常的换算式获得准确的换算的，应 尽量争取在差不多的温度条件下测出tgδ值，并以 此来作相互比较。 • 通常都以20℃时的作为参考标准，为此，一般要 在10~30℃范围内测量。
试验方法
• 仪器：西林电桥或 介质损耗测量仪 • 西林电桥 • 电桥的四个臂： • CN—标准电容器 • ZX—被试品 • C4—可调电容 • R3— 可调电阻
试验接线
• 正接法：被试品两端对地绝缘，实验室采 用，安全。 • 反接法：被试品一端固定接地，一般现场 试验采用，为了保证安全，使用绝缘杆操 作。
