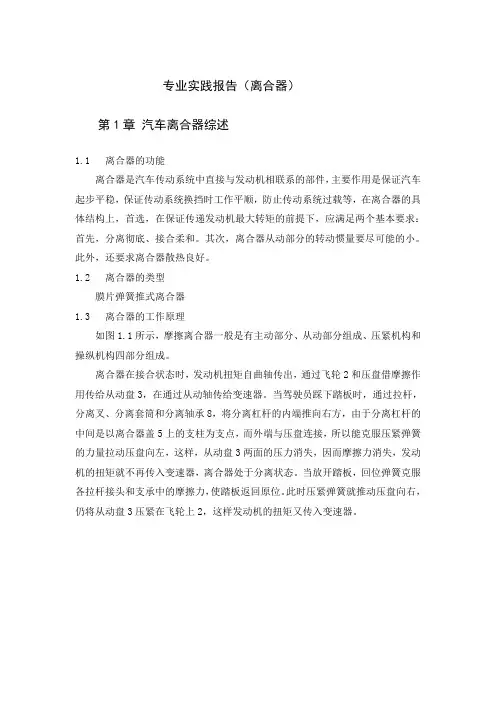

专业实践报告（离合器）第1章汽车离合器综述1.1离合器的功能离合器是汽车传动系统中直接与发动机相联系的部件，主要作用是保证汽车起步平稳，保证传动系统换挡时工作平顺，防止传动系统过载等，在离合器的具体结构上，首选，在保证传递发动机最大转矩的前提下，应满足两个基本要求：首先，分离彻底、接合柔和。

其次，离合器从动部分的转动惯量要尽可能的小。

此外，还要求离合器散热良好。

1.2离合器的类型膜片弹簧推式离合器1.3离合器的工作原理如图1.1所示，摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构四部分组成。

离合器在接合状态时，发动机扭矩自曲轴传出，通过飞轮2和压盘借摩擦作用传给从动盘3，在通过从动轴传给变速器。

当驾驶员踩下踏板时，通过拉杆，分离叉、分离套筒和分离轴承8，将分离杠杆的内端推向右方，由于分离杠杆的中间是以离合器盖5上的支柱为支点，而外端与压盘连接，所以能克服压紧弹簧的力量拉动压盘向左，这样，从动盘3两面的压力消失，因而摩擦力消失，发动机的扭矩就不再传入变速器，离合器处于分离状态。

当放开踏板，回位弹簧克服各拉杆接头和支承中的摩擦力，使踏板返回原位。

此时压紧弹簧就推动压盘向右，仍将从动盘3压紧在飞轮上2，这样发动机的扭矩又传入变速器。

图1.1 离合器总成1-轴承 2-飞轮 3-从动盘 4-压盘 5-离合器盖螺栓 6-离合器盖 7-膜片弹簧 8-分离轴承 9-轴1.4对离合器的要求摩擦式离合器的结构类型非常多，而且有多种组合方式，但不管哪种结构类型，也不管什么组合方式，对它们的使用要求是一致的。

1. 能可靠地传递发动机的最大转矩，并有转矩储备。

2. 接合平顺柔和，保证汽车起步时没有抖动和冲击。

3．分离迅速、彻底。

4．离合器从动部分转动惯量要小，以减轻换挡齿轮间的冲击，便于换挡和减小同步器的磨损。

5．应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高。

6．应使传动系避免扭转共振，并具有吸收振动、缓和冲击和减小噪声的能力。

圆盘摩擦式离合器

已知离合器输出功率 P=1.5KW，安装轴直径 d=16mm，摩擦系数 f=0.30 得 T 9550
P 1.5 9550 22.74 N m 2274 N cm n 535.71
初选摩擦盘工作直径： Dp =96mm 摩擦盘工作面外径： D1 1.25Dp 1.25 96 120mm 摩擦盘工作面内径： D2 0.75Dp 0.75 96 72mm 摩擦盘厚度： b 由计算转矩 Tc
Tc 2021N cm
摩擦盘的压紧力：
Q
2Tc 2 2021 1043N Dp f 9.6 0.3
（2）摩擦片参数校核
1、摩擦面的压强：
Q 1043N
p
4Q 4 1043 14.41N cm2 2 2 2 2 ( D1 D2 ) 3.14(9.6 6.4 )
Tcp 3125N cm
2、圆盘摩擦离合器圆柱螺旋压缩弹簧参数与尺寸计算
（1）弹簧基本参数及尺寸计算 1）弹簧材料参数及尺寸
初选 d 1.6
Pn KC
p
1.6
1043 1.311 5 5.2 （估选过程如下） 635
Pn 1043N
已知最大工作载荷 P n 1043N
因此节距 t 已知弹簧自由高度 H 0 30mm ，则有：最小工作载荷作用时的高度 H1 H 0 30mm ；最大工作载荷作用时的高度 H n H 0
t 8mm
H1 30mm
H n 23mm
Pn 1043 30 23mm ； p 158
工作在极限载荷下的高度 H j H 0 Fj H 0 压并高度 Hb (n 1.5)d 27mm

离合器及操纵机构说明书

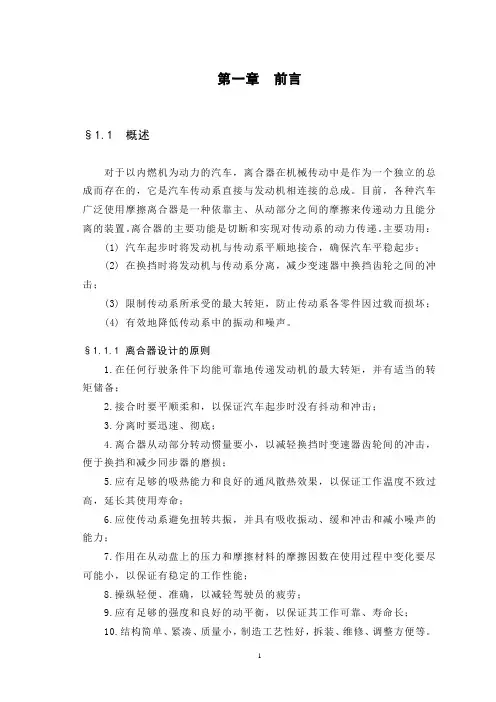

第一章前言§1.1 概述对于以内燃机为动力的汽车，离合器在机械传动中是作为一个独立的总成而存在的，它是汽车传动系直接与发动机相连接的总成。

目前，各种汽车广泛使用摩擦离合器是一种依靠主、从动部分之间的摩擦来传递动力且能分离的装置。

离合器的主要功能是切断和实现对传动系的动力传递。

主要功用：(1) 汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；(2) 在换挡时将发动机与传动系分离，减少变速器中换挡齿轮之间的冲击；(3) 限制传动系所承受的最大转矩，防止传动系各零件因过载而损坏；(4) 有效地降低传动系中的振动和噪声。

§1.1.1 离合器设计的原则1.在任何行驶条件下均能可靠地传递发动机的最大转矩，并有适当的转矩储备；2.接合时要平顺柔和，以保证汽车起步时没有抖动和冲击；3.分离时要迅速、彻底；4.离合器从动部分转动惯量要小，以减轻换挡时变速器齿轮间的冲击，便于换挡和减少同步器的磨损；5.应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命；6.应使传动系避免扭转共振，并具有吸收振动、缓和冲击和减小噪声的能力；7.作用在从动盘上的压力和摩擦材料的摩擦因数在使用过程中变化要尽可能小，以保证有稳定的工作性能；8.操纵轻便、准确，以减轻驾驶员的疲劳；9.应有足够的强度和良好的动平衡，以保证其工作可靠、寿命长；10.结构简单、紧凑、质量小，制造工艺性好，拆装、维修、调整方便等。

§1.1.2 离合器的组成1. 主动部分主动部分包括飞轮、离合器盖、压盘等机件组成。

这部分与发动机曲轴连在一起。

离合器盖与飞轮靠螺栓连接，压盘与离合器盖之间是靠3－4个传动片传递转矩的2. 从动部分从动部分是由单片、双片或多片从动盘所组成，它将主动部分通过摩擦传来的动力传给变速器的输入轴。

从动盘由从动盘本体，摩擦片和从动盘毂三个基本部分组成。

为了避免转动方向的共振，缓和传动系受到的冲击载荷，大多数汽车都在离合器的从动盘上附装有扭转减震器。

离合器设计说明书
