烽火交换机标准化配置规范
烽火交换机速配手册
➢ 改变管理vlan：
S2000M (config-system) #management vlan 2
2 / 48
【本命令修改系统的管理vlan，当修改管理vlan后，以前配置的ip地址、 网关就将会在新的vlan上生效】 ➢ 配置系统周期发送arp请求：
（假设希望将IP地址改为10.18.31.44） 以交换机的原有IP登录后，进入系统配置中的网络配置子目录，配 置新地址后点击Apply即可，下面是web配置图：
4 / 48
图1 注意事项： 1． 在web网管下修改IP地址后，因为交换机的ip地址发生了改变，如果
希望继续通过web网管进行其它配置，那么需要在http浏览器输入新的 ip地址、进行登录后才可以继续配置 2． 如果修改了管理vlan，那么需要保证ip数据可以通过新的管理vlan访问 交换机才可以继续使用web网管。建议上联口对于所有的vlan都是 IEEE802.1q tag端口，并且上联口对应交换机（或者路由器）的接口 也是IEEE802.1q tag端口，这样就算是修改了管理vlan，也不至于不能 通过web网管来管理交换机。
S2000M (config-system) #ip address 192.168.1.100 255.255.255.0 【配置的IP地址只有在管理vlan上才能访问。注意：如果是通过telnet进行 配置，如果更改了ip地址，那么管理员需要重新连接到新的ip地址后进行 配置】
➢ 配置系统的网关：
所配置的ip地址的地址掩码的bit长度； 3. 管理vlan（management vlan）默认为1，只有管理vlan内的pc可以与
烽火交换机配置说明
烽火交换机配置说明步骤1 启动超级终端选择“开始>所有程序>附件>通讯>超级终端”菜单项，Windows XP 系统启动超级终端。
步骤2 新建连接如图1-2 所示。
在“名称”文本框中输入新建连接的名称；选择图标。
然后单击“确定”按钮。
图1-2 新建连接步骤3 设置连接端口进入如图1-3 所示的[连接到]窗口后，请根据PC（或配置终端）实际使用的端口在“连接时使用”下拉列表框中进行选择。
然后单击“确定”按钮。
图1-3 连接端口设置步骤4 设置通信参数进入如图1-4 所示的[端口属性]窗口后，请按表1-1 中的描述进行通信参数的设置。
说明在其它的Windows 操作系统中，“每秒位数”可能被描述为“波特率”；“数据流控制”可能被描述为“流量控制”。
图1-4 端口通信参数设置表1-1 通信参数参数取值每秒位数（波特率）9600数据位8奇偶校验无停止位1数据流控制（流量控制）无步骤5 启动超级终端后，选择“文件>属性”菜单项，进入如图1-5 所示的[连接属性]窗口。
选择“设置”页签，在“终端仿真”下拉列表框中选择“VT100”。
单击“确定”按钮结束设置。
图1-5 终端类型选择后续处理按照以上5 个步骤结束设置后，按下“Enter”键，屏幕出现提示符，表示进入命令行接口。
此时就可输入命令，配置或管理S-switch。
system-view[Quidway][Quidway]traffic classifier xiansu[Quidway-classifier-xiansu]if-match any[Quidway-classifier-xiansu]quit[Quidway][Quidway]traffic behavior xiansu[Quidway-behavior-xiansu]car cir 2048 cbs 409600 //cbs=200*cir(此部分不输入，为注释部分，1024代表限速100K，2048即200K，CBS后面是前面数字的200倍)[Quidway-behavior-xiansu]quit[Quidway][Quidway]traffic policy xiansu[Quidway-trafficpolicy-xiansu]classifier xiansu behavior xiansu[Quidway-trafficpolicy-xiansu]quit[Quidway][Quidway]interface Ethernet0/0/1[Quidway-Ethernet0/0/1]traffic-policy xiansu inbound //入方向限速1M(此部分不输入，为注释部分)[Quidway-Ethernet0/0/1]qos lr cir 2048 cbs 409600 //出方向限速1M(此部分不输入，为注释部分，1024代表限速100K，2048即200K，CBS后面是前面数字的200倍)[Quidway-Ethernet0/0/1]quit结束以下为更改限速，即重新限速需要输入下列命令：system-view[Quidway][Quidway]interface Ethernet0/0/1[Quidway-Ethernet0/0/1]undo traffic-policy inbound[Quidway-Ethernet0/0/1]undo qos lr然后重复第一步的动作。
烽火交换机常用配置
二、烽火交换机配置：❑接入方式通过Console口进行本地配置带内/带外的telnet或sshWEB页面❑部分有关管理的缺省设置带内ip：192.168.1.1/24带外ip：192.168.2.1/24本机登陆用户名、密码：admin，12345或guest，12345SNMP的只读集合：publicSNMP的读写集合：NETMAN❑Web页面配置根据交换机配置的默认web管理地址通过IE浏览器进行配置以烽火2008mfb为例❑设备缺省的web网管IP地址为192.168.2.1；❑设备缺省的用户名为：admin❑密码为：12345❑选择成员及类型时，可以通过单击代表相应端口类型的字符，选择合适的配置。
其中“－”代表不是该VLAN的成员，“T”代表是该VLAN的成员输出数据包带标识符，“U”代表是该VLAN的成员但输出数据包不带标识符，“T”“U”表示该接口的Pvid时该vlan。
❑查看及保存配置（特权模式下#）❑show running-config 显示当前系统配置❑show startup-config 显示当前配置文件信息❑show version 显示当前设备的版本信息❑show system 显示系统配置❑show interface [<1-64>] 显示端口信息❑show vlan [<1-4094>] 显示vlan信息❑show dynamic-mac AA:BB:CC:DD:EE:FF已知某一mac地址，查找交换机连接端口号❑show logging history 显示历史记录❑show history 显示之前的输入命令❑ls 显示文件系统❑write file 保存配置文件❑show cpu statistic 显示CPU统计信息。
❑1、设置时间❑clock set HH:MM:SS <1-31> <1-12> <2000-2100>❑例：Fengine#clock set 14:28:30 10 9 2009❑2、显示文件系统❑dir❑例：Fengine#dir❑size date time name❑-------- ------ ------ --------❑11387 JAN-01-2000 00:01:16 startcfg❑ 1 files, total space: 11387 bytes❑0 directorys,available space: 2011136 bytes❑3、清空交换机的配置文件erase startup-config用于清空flash上保存的配置文件，但是以前的配置在系统上仍然生效，因此如果希望系统恢复到出厂状态，除了需要清空flash上的配置文件外，还需要重启设备例：Fengine(config)#erase startup-configThis will erase the configuration in the flash memory.Are you sure?(y/n) [y]Erasing configuration.......[OK]❑4、配置交换机系统的名字。

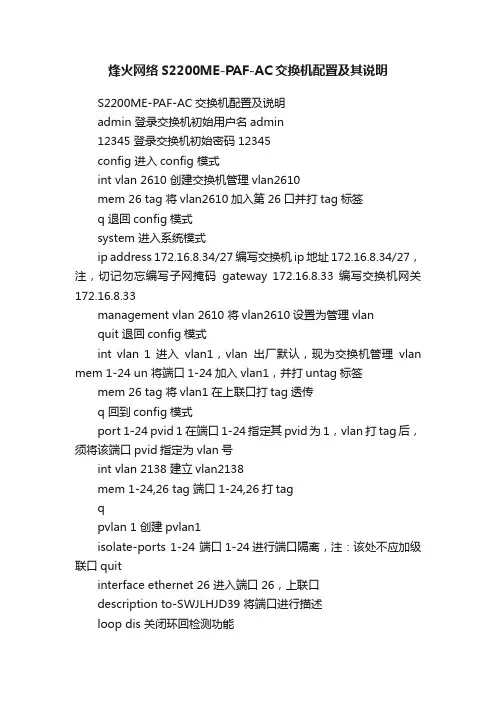

烽火网络S2200ME-PAF-AC交换机配置及其说明
烽火网络S2200ME-PAF-AC交换机配置及其说明S2200ME-PAF-AC交换机配置及说明admin 登录交换机初始用户名admin12345 登录交换机初始密码12345config 进入config 模式int vlan 2610 创建交换机管理vlan2610mem 26 tag 将vlan2610加入第26口并打tag标签q 退回config模式system 进入系统模式ip address 172.16.8.34/27 编写交换机ip地址172.16.8.34/27，注，切记勿忘编写子网掩码gateway 172.16.8.33 编写交换机网关172.16.8.33management vlan 2610 将vlan2610设置为管理vlanquit 退回config模式int vlan 1 进入vlan1，vlan出厂默认，现为交换机管理vlan mem 1-24 un 将端口1-24加入vlan1，并打untag标签mem 26 tag 将vlan1在上联口打tag透传q 回到config模式port 1-24 pvid 1 在端口1-24指定其pvid为1，vlan打tag后，须将该端口pvid指定为vlan号int vlan 2138 建立vlan2138mem 1-24,26 tag 端口1-24,26打tagqpvlan 1 创建pvlan1isolate-ports 1-24 端口1-24进行端口隔离，注：该处不应加级联口quitinterface ethernet 26 进入端口26，上联口description to-SWJLHJD39 将端口进行描述loop dis 关闭环回检测功能quitint ethernet 1 进入端口1pse enable 开始端口供电description to-[Datang-1]-2138-auto 将该端口进行描述quitint ethernet 2pse enabledescription to-[Datang-2]-2138-autoquitint ethernet 3pse enabledescription to-[Datang-3]-2138-autoquitint ethernet 4pse enabledescription to-[Datang-4]-2138-autoquitqwrite file 退回至根目录保存；（add：删除vlan命令行为no vlan vlan号；在端口减少vlan命令行为：在端口模式下no join vlan vlan号）。
烽火交换机简单配置说明
烽火交换机简单配置与故障排查说明本文档针对烽火网管系列交换机简单配置做以下说明，请每个工作人员仔细阅读，牢固掌握交换机配置使用规范，防止人为使用设备不当造成的网络故障。
，所有交换机从线路上撤回如果没有损坏，经测试可以复用的，必须经过以下配置放可再投入使用。
步骤1交换机原有配置清除登录交换机将网线插入交换机外接配置口ETH 口，在本地交换机配置网络IP: 192.16825 子网掩码: 255.255.255.0 网管默认不输入任何IP,在本地计算机打开IE浏览器在地址栏输入192.168.2.1用户名admin密码12345界面如下已比次同第左輪議T 一I肾口配诗'--iifiiiE ±一| HUF 台・］生磁利氐置f j 3閹听” _| 1则畋j _j 長口用FFRft弔二J以盂門幵配直屮二|加己配宣i_l S：2 v EfE申_l曰JTF弐青1|牢科肯哇SZQ£<JIA系劣g 1 161 4.1.38 37 1.2324100:04： 67:30: b0:輛261 001.14耒筑囲i眄间研■匚n卢CKHciLirs ^-tfnuibgg 33-Sa ran"5 L -.-jttt.Bli'fl 秒100S2024TA忙n趕bl名wj探编弓卩 T [Ueniter:S2024UA] 00A4:67 30:90:96如果要荒止山”，匚芒讣.功能.设賈值％选择左边配置选项系统配置—系统重启—最后选项( rebootToFactoryDault )选择设置系统充气后便还愿为出厂设置。
步骤2重新再配置父换机-隔离端口首先按原有方式进入交换机配置界面，配置端口隔离Pvlan 卜丁卿£系列交换机□砒坪舷撲我匚2s歪箱配置勺丢爼信息_£砌珞E*JT用F百茵±雯统重启弓'二1 HCEE 耳2J LA配詈4 _i接匚舉合 E _J生亦科配百 + 二| B02“F邑百企_| IGM=W m L—&|]y^ I 4 -h'bi+-，ij?宝坠号：|北创［lumber! S 2Di24f.tAJ ODt04:67:30:00! 9GDD-yehnrtnfl-rctaotreb c otAft §r S 刘日rebcotToFaztoryliault选择左边配置VLAN配置—私有VLAN配置秦叱"系列交换机t3杯軌1_i忻二茁弓B<J vuvKfi團甲討I " (H5 却-.L^ifei (L3 迥礼有LAr.6_3J vlANllMEfi ，_i If-'^,- 申U牛我円育_j B P11 flFSf@_j IG'JPBMli _j IS' 1P0JE'i _Ji；j环回启磐齒则市■(□ ^RffSrW|； _J RO '：?» 9 》J0'2.1 0L£H _i S.lT=fl_3l+fi ■ h生目時花血有vimJE賢英輩乜；卩旧Lr.lembenS^24UA] 0MJ4S?30S0;96F旳n峥11 2 3 A s « ? a 4 10 11 1213 14 15 1617 16 19 曲21 Ui M 2425苦1■ III IIII I I I OKI Illi I I I!| ItttaVla^&AffVlHT^.ft#畫需咼1_1佶息墜疔鱼击呻|>¥ fid!'；l Ein fiA Vl?m号,iS喪PB岛1ft U忙見巻Jfr盒由二卩「y,■fc$ '； I Ein：fiA VI M" ?15ii 点*h Uelett ”樂tMft〒裏宗栓口也他魅亨裏朮慕0在pvlan号输入1除了1 口上联口保持—状态其他端口均点选为|状态如图然后选择设置设备完成后状态如上图，然后保存设置选择系统配置保存配置选择SAVE后点选设置完毕。
烽火S2200POE交换机配置
S2200ME-PAF(config-vlan100)#member 1-8 untag *将2-7号端口加入vlan100并将该口定义为非透传即访问模 式*
S2200ME-PAF(config-vlan100)#app 1-8
*将2-7号端口默认的vlan号定义为100*
S2200ME-PAF(config-vlan100)#quit
*退出vlan模式返回全局模式*
S2200ME-PAF(config)# inter vlan 1000
*建立vlan 1000并进入该vlan*
S2200ME-PAF(config-vlan1000)#member 9-10 tag *将1号端口加入vlan1000并将该口定义为透传模式*
S2200ME-PAF(config-vlan1000)#quit
S2216ME-PAF 左侧1-16是百兆电口，可 实现POE功能；17-18是10/100/1000M电 口/光口可选，一般用于上下级联。
S2224ME-PAF 左侧1-24是百兆电口，可 实现POE功能；25-26是10/100/1000M电 口/光口可选，一般用于上下级联。右上 RJ45口是console接口（此图未照出），右 下网口是带外网管接口，其地址是 192.168.2.1/24，此2接口不能进行业务连
够同时适应两种情况。
烽火S2200POE交换机配置
POE应用的一些局限性
可靠供电的距离最长为100米，超过100米的极限无法正常供电和传 输数据
随着无线技术的不断演进，IEEE802.11n的标准提出，要求WLAN 的 带宽容量由原来的54M,108M提高到600M，目前大多数支持POE功 能交换机只提供100M POE接口。100M POE端口成为无线技术发展 瓶颈。
烽火交换机配置说明
步骤1 启动超级终端选择“开始>所有程序>附件>通讯>超级终端”菜单项，Windows XP 系统启动超级终端。
步骤2 新建连接如图1-2 所示。
在“名称”文本框中输入新建连接的名称；选择图标。
然后单击“确定”按钮。
图1-2 新建连接步骤3 设置连接端口进入如图1-3 所示的[连接到]窗口后，请根据PC（或配置终端）实际使用的端口在“连接时使用”下拉列表框中进行选择。
然后单击“确定”按钮。
图1-3 连接端口设置步骤4 设置通信参数进入如图1-4 所示的[端口属性]窗口后，请按表1-1 中的描述进行通信参数的设置。
说明在其它的Windows 操作系统中，“每秒位数”可能被描述为“波特率”；“数据流控制”可能被描述为“流量控制”。
图1-4 端口通信参数设置表1-1 通信参数参数取值每秒位数（波特率）9600数据位8奇偶校验无停止位1数据流控制（流量控制）无步骤5 启动超级终端后，选择“文件>属性”菜单项，进入如图1-5 所示的[连接属性]窗口。
选择“设置”页签，在“终端仿真”下拉列表框中选择“VT100”。
单击“确定”按钮结束设置。
图1-5 终端类型选择后续处理按照以上5 个步骤结束设置后，按下“Enter”键，屏幕出现<Quidway>提示符，表示进入命令行接口。
此时就可输入命令，配置或管理S-switch。
<Quidway><Quidway>system-view[Quidway][Quidway]traffic classifier xiansu[Quidway-classifier-xiansu]if-match any[Quidway-classifier-xiansu]quit[Quidway][Quidway]traffic behavior xiansu[Quidway-behavior-xiansu]car cir 2048 cbs 409600 //cbs=200*cir(此部分不输入，为注释部分，1024代表限速100K，2048即200K，CBS后面是前面数字的200倍)[Quidway-behavior-xiansu]quit[Quidway][Quidway]traffic policy xiansu[Quidway-trafficpolicy-xiansu]classifier xiansu behavior xiansu[Quidway-trafficpolicy-xiansu]quit[Quidway][Quidway]interface Ethernet0/0/1[Quidway-Ethernet0/0/1]traffic-policy xiansu inbound //入方向限速1M(此部分不输入，为注释部分)[Quidway-Ethernet0/0/1]qos lr cir 2048 cbs 409600 //出方向限速1M(此部分不输入，为注释部分，1024代表限速100K，2048即200K，CBS后面是前面数字的200倍)[Quidway-Ethernet0/0/1]quit结束以下为更改限速，即重新限速需要输入下列命令：<Quidway><Quidway>system-view[Quidway][Quidway]interface Ethernet0/0/1[Quidway-Ethernet0/0/1]undo traffic-policy inbound[Quidway-Ethernet0/0/1]undo qos lr然后重复第一步的动作。
烽火交换机基本配置
1.烽火交换机最常用的基本配置命令用户名:admin 默认密码:12345Fire#configFire(config)#interface vlan 70 //创建vlan 332Fire(config-vlan-70)#ip address 172.17.202.21255.255.255.0// 配置交换机管理地址Fire(config-vlan-70)#exitFire(config)#ip route 0.0.0.0 0.0.0.0 172.17.202.1 // 配置路由Fire(config)#interface vlan 338,440 //创建vlan338,440Fire(config-vlan)#exitFire(config)#interface ethernet 1 //进入1端口Fire(config-eth-1)#join vlan 338 untagged // 1端口加入到vlan332 非标记端口Fire(config-eth-1)#pvid 338 //1端口标记pvid 338Fire(config-eth-1)#exitFire(config)#interface ethernet 2Fire(config-eth-2)#join vlan 440 untagged // 2端口加入到vlan440非标记端口Fire(config-eth-2)#pvid 440 //2端口标记pvid 440Fire(config-eth-2)#exitFire(config)#interface ethernet 6Fire(config-eth-6)#join vlan 70,338,440 tag // 6端口加入到vlan70,338,440 标记端口Fire(config-eth-6)#exitFire(config)#exitFire#write file // 保存2.烽火交换机常用命令Fire#show interface 1 // 查看1端口状态Fire#show interface staistics 1 // 查看端口流量（realtime rate)Fire#show vlan all // 查看所有VLANFire#show vlan 338 // 查看VLAN信息Fire(config)#no vlan 338 // 删除vlan 332Fire(config-eth-9)#shutdown // 关闭9号端口Fire(config-eth-9)#no shutdown // 开启9号端口Fire(config-vlan-338)#description yewu // vlan描述Fire(config-eth-1)#description yewu // 端口描述Fire(config-eth-1)#rate-limit rx 1024 //限速收为1M带宽（数值必须是64的整数倍）例：20480为20MFire(config-eth-1)#rate-limit tx 1024 //限速发为1M带宽（数值必须是64的整数倍）例：20480为20M。
烽火OLT配置规范
第一部分烽火AN5516-01设备入网基本配置模板1、 P ON 设备命名AN5516-01:hostname EEEEEBB-AAAANN名称前六位表示设备型号、中间以拼音表示设备所在分公司-业务区、最后二位表示序号。
具体格式如下： EEEEEBB-AAAANN设备型号分公司-业务区序号由于烽火设备名称只能支持20个字符，尽量使用简称。
例：AN5516SQ_xidan_olt_3//三区西单5516-olt-32、 系统设置AN5516-01：无3、 网管地址设置➢ Admin\service#setmanagevlannamexxxvid9inputport19:2,20:2tagged(网管vlan)➢ Admin\service#setmanagevlannamexxxip(配置管理ip) 例：xinfadi_olt_3\service#showmanagevlanall managevlanconfig VLANname:guanli VLANID:9文档类型配置规范版本号 V6.0 编制人 步旸 审核人 赵欣磊 最后更新2010-10-29GatewayMacaddress:00:0a:c2:20:fe:dbTaggedPorts:19:2,20:2UntaggedPorts:4、系统时间系统时间设置可通过网管侧的检查物理配置和系统校时实现，不需要在设备上进行人工操作。
5、环境监控设置系统默认设置，无需人为操作。
查看命令：主控盘根目录下Admin#showrunning-config显示:settemperaturethreshmax0.00min0.00Sethumiditythreshmax0.00Setacvthreshmax0.00min0.00Setdcvthreshmax0.00min0.00Setbatterythresh0.006、PON设备默认路由设置无7、PON设备上联端口设置初始配置时，按照工单要求配置上联接口，一般默认将19:2和20:2配置成group 组1，同时将上联接口的19:2和20:2配置为1000m，全双工，自动关闭自协商模式。
烽火S2224ME-PAF交换机基本配置V3.0
烽火S2224ME-PAF交换机基本配置举例V3.01、连接配置第一步：将PC通过串口电缆与交换机的Console口相连；第二步：在微机上运行仿真程序（如超级终端或SecureCRT），设备终端参数为9600bps，8位数据位、1位停止位、无校验和无流控；第三步：交换机第一次上电，设备按照缺省的参数自动启动，直到用户登录界面。
2、基本配置举例假设：本交换机1-15口接有AP，AP采用交换机POE供电功能供电；16-23口，25、26空闲，局方要求关闭；24口作为上行级联口。
AP的管理vlan【用户业务vlan】为2031；交换机管理vlan为30，IP为192.168.206.100/21，网关为192.168.200.1/21。
另，局方要求创建用户名为cmcc，密码也为cmcc的账户。
【彩色底色部分为变量】配置命令如下：admin 【默认管理员账户】12345 【默认登录密码】conf 【进入配置模式】hostname QHXN-WLAN-SW001-ChangYunShiJiCun【设置交换机主机名】adduser cmcc password cmcc 【创建用户名为cmcc，密码为cmcc的账户】int vlan 30 【创建交换机管理vlan 30，并进入配置】member 24 tagged 【24口透传交换机管理vlan 30】exit 【返回到配置模式】system 【进入系统配置模式】management vlan 30 【设置交换机管理VLAN为30】ip address 192.168.206.100/21 【配置交换机管理地址及掩码】gate 192.168.200.1 【配置交换机网关地址】exit 【返回到配置模式】int vlan 2031 【创建vlan 2031，并进入配置】member 1-15 untagged 【将1-15口，以untagged模式加入vlan 2031】app 1-15 【将1-15口pvid设为AP管理VLAN相同ID】member 24 tagged 【24口透传交换机管理vlan 2031】exit 【返回到配置模式】port 16-23,25,26 shutdown 【关闭空闲端口】port 1-15 pse enable 【开启接AP端口的POE供电功能】exit 【返回到特权模式】wr f 【保存配置】y 【确定保存】3、查看命令介绍3.1 sh vlan说明：在#模式下执行sh vlan可以看到如上相关vlan的信息。
交换机配置规范
《交换机配置规范》目录一、RAISECOM交换机配置 (2)1.交换机初始设置 (2)2.更改交换机名称 (2)3.设置交换机用户名和密码 (2)4.设置交换机enable密码 (2)5.配置交换机IP地址和子网掩码 (2)6.配置交换机网关 (2)7.配置交换机SNMP配置 (2)8.配置交换机端口使用及描述 (3)9.配置交换机的端口限速 (3)10.关闭未使用交换机端口 (3)11.保存配置设置 (3)12.例子 (3)二、GREENNET交换机配置 .......................................................................... 错误！未定义书签。
1.交换机初始设置.................................................................................. 错误！未定义书签。
2.更改交换机名称.................................................................................. 错误！未定义书签。
3.设置交换机用户名和密码.................................................................. 错误！未定义书签。
4.配置交换机IP地址、子网掩码和网关............................................. 错误！未定义书签。
5.配置交换机SNMP配置...................................................................... 错误！未定义书签。
6.配置交换机端口使用及描述.............................................................. 错误！未定义书签。
烽火OLT配置规范
配置发送告警的目的地址：
Admin\service#setsnmptrapreceiveraddversionv2c
配置SNMPcommunity
Admin\service#setsnmpcommunityreadwriteadsl
配置上报入网的设备管理IP
Admin(DEBUG_H)>setrmsip
Admin\vlan#setsuper-vlan3ipmask//IAD网关（红色数字按照实际工单配置）
2、设置ospf
Admin\ospf#setospfenable
Admin\ospf#setnetworkmaskarea0.0.0.7//与NE40互联地址红色数字按照实际工单配置）
Admin\ospf#setnetwork6maskarea0.0.0.7//与NE40互联地址红色数字按照实际工单配置）
Admin\service#userrole<username>NORMAL
例如：
Admin\service#useraddcnclogin-passwordeponftth
Admin\service#userrolecncadminenable-passwordeponftth
增加用户后，需要删除默认的GEPON用户。
setuplinkport19:3interface_modesgmii
setuplinkport19:4enable
setuplinkport19:5enable
setuplinkport19:6enable
setuplinkport20:1enable
setuplinkport20:2enable
beginvid:3900
烽火2000交换机配置
关于“烽火S2000M交换机”配置以上联交换机为华为S3552G为例，通过配置口或ETH口对烽火交换机进行配置，修改交换机上联口以及对交换机业务端口进行业务VLAN配置。
烽火交换机IP地址划分由数据IT部相关数据制作人员对其分配及进行相关配置。
一，烽火交换机登陆方式：烽火交换机的登陆配置方式有两种，具体是：1，通过交换机上COS口进入烽火交换机搭配配置环境：图1-1 通过串口建立本地配置环境第一步：如图1-1所示，建立本地配置环境，只需要将电脑的串口通过串口电缆与S2000交换机的Console口相连；第二步：在电脑上运行超级终端，设备终端参数为9600bps，8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100，二进制传输协议为CRC；第三步：S2000第一次上电，自动执行setup命令，设备按照缺省的参数自动启动，直到用户看到Fengine；2，通过交换机上ETH口进人烽火交换机搭配配置环境：图1-2 通过直连网线建立本地配置环境第一步：如图1-2所示，用直连网线将电脑网卡接至交换机的带外网管口（带外网管口位与状态指示灯的左侧，接口旁边有“ETH”字样）；第二步：启用超级终端登陆交换机：a，烽火交换机外带网关为192.168.2.1需要将电脑IP地址与交换机外带网关设置为同一网段。
鼠标右键单击桌面上“网上邻居：点击属性，在网上邻居菜单中点击属性，如图1-3；图1-3 本地连接属性b，单击internet 协议(TCP/IP)，将IP地址设置为192.168.2.2 (与烽火外带网关设置为同一网段)，子网掩码设置为255.255.255.0 ，如图1-4；图1-4 interface 协议（TCP/IP）属性c，点击桌面“开始”－“程序“－“附件”－“通讯”－“超级终端”，进入到超级终端的“连接描述”在名称对话框中随便输个名称列如：123，进入到“连接到”，如图1-5 ；图1-5：连接描述选项框d，进入“连接到”后，点击“连接时使用”选现中的“TCP/IP(winsock),在主机地址中输入：192.168.2.1 点击确定直到用户看到Fengine，如图1-6。
烽火交换机配置
烽火网络交换机培训文档一、烽火网络交换机面板及指示灯说明：二、登陆交换机：⒈连接交换机：用网线将电脑网卡接交换机的带外网管口（带外网管口位与状态指示灯的左侧，接口旁边有“ETH”字样。
接口下方有一个绿色的指示灯。
如果桌面右下角一直出现说明电脑和交换机连接不正常请尝试更换网线，也有可能是极少数电脑网卡和交换机接口协商问题，可以尝试将网卡接口强制成100M全双工。
正常情况下右下角小电脑没红色“X”。
2.启动超级终端程序登陆交换机：①由于带外网管口的IP为192.168.2.1所以我们需要将电脑IP设为同一网段。
鼠标右键单击桌面上的，在弹出的菜单中选“属性”，在弹出的网络连接界面中找到自己网卡所对应的连接。
鼠标双击它，弹出如下界面，双击选择“Internet协议(TCP/IP)”然后在弹出的界面中填写电脑IP。
您现在就将IP设为192.168.2.2（即和带外网管口同一网段）掩码设为255.255.255.0如图：②启动超级终端程序：点桌面上的,选择“所有程序”->“附件”->“通讯”->“超级终端”。
如图：。
如果第一次登陆，需要您填写电话号码什么的，随意乱填就行，直到看到如下界面“连接使用时”选择“TCP/IP（Winsock）”地址填写:192.168.2.1,端口23点“确定”后即可登陆交换机。
若您配置的是S2008MA交换机，使用串口配置线登陆，则直接选择相应的COM口。
三．交换机VLAN的配置1.假设1-2口上联，3-5口上网(vlan1000),6-9可视电话(2103),10-16IPTV(2104)admin12345 /按上面一节讲的方法登录交换机，看到交换机界面后依次输入用户名密码进入交换机config /配置模式下int vlan 1000 /创建上网vlan1000mem 1-2 tag /将上联口1-2添加到vlan 1000 ,上联口设置成tag 模式mem 3-5 untag /添加上网用户接口，用户接口设置成untag模式qint vlan 2103 /创建可视电话vlan 2103mem 1-2 tag /将上联口1-2添加到vlan 2103 ,上联口设置成tag 模式mem 6-9 untag /添加可视电话用户接口，用户接口设置成untagqint vlan 2104mem 1-2 tagmem 10-16 untagq /返回配置模式port 3-5 pvid 1000 /设置用户接口的pvid,pvid值与所在vlan值相同port 6-9 pvid 2103 /设置用户接口的pvid,pvid值与所在vlan值相同port 10-16 pvid 2104port 1-16 flow-ctrl disable 关闭所有端口流量控制///////////////如果看IPTV和视频电话业务需配置如下命令一般业务不用配置/////////////////////// port 1-16 packet-limit broadcast 0 /关闭所有端口广播包限制port 1-16 packet-limit dlf 0 /关闭所有端口dlf包限制port 1-16 packet-limit multicast 0 /关闭所有端口组播包限制port 1-16 packet-limit b-m /关闭广播包组播包混合限制这个限制选项有的软件版本没有port 1-16 packet-limit b-m-f /关闭广播、组播、DLF包组合限制这个限制选项有的软件版本没有igmp-snoop /进入组播监听功能配置模式igmp-snoop enable /开启IPTV 视频电话所需的组播监听功能quit /返回配置模式/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// quit /返回普通模式write file /保存配置回车/确认保存2.配置完后，可以在普通模式下输入show vlan命令来查看vlan配置结果,如下：3.如果本台交换机还需要加挂交换机，那么完全可以下挂在1口或2口上。
烽火10GEPON OLT 数据配置规范
烽火10GEPON AN5516-01 OLT数据配置规范目录登陆烽火OLT (2)新增登录口令 (2)配置主机名 (3)OLT开局 (3)一、卡授权 (3)1、卡授权 (3)2、授权指定的卡 (3)3、查看卡授权状态： (3)4、卡去授权 (4)二、设置上联端口、管理VLAN、管理IP (4)1、设置上联口 (4)1.1、上联口使能/去使能 (4)1.2、上联口属性 (4)1.3、显示上联端口信息 (5)1.4LACP使能、查询 (5)1.5 聚合组配置 (6)2、设置管理VLAN、管理IP (8)2.1 设置管理VLAN、管理IP (8)2.2 查询管理vlan、管理IP (8)三、设置SNMP信息 (9)1、配置OLT设备SNMP参数 (9)2、配置snmp trap接受地址、端口号 (9)3、SNMP配置命令行整体导入模板 (9)四、添加静态路由 (10)OLT全局业务配置 (10)一、打开dhcp option 8 (10)1、dhcp option82 设置 (10)2、dhcp option82 设置查询 (10)3、dhcp option82 命令行导入模板 (11)二、组播配置 (11)1、组播VLAN、组播模式配置 (11)2、添加组播地址白名单，查询组播地址白名单 (11)3、组播配置命令行导入模板 (11)三、线卡互通开关配置 (12)1、线卡互通开关打开配置 (12)2、线卡互通开关配置查询 (12)3、线卡互通开关配置命令导入模板 (12)四、设置PON口认证模式 (12)1、设置PON口认证模式 (12)2、查询PON口认证模式 (12)3、PON口认证模式命令行导入模板 (13)五、局端外层VLAN数据添加 (14)1、局端外层VLAN数据添加 (14)2、查询局端外层VLAN数据 (14)3、外层局端VLAN配置命令行导入模板 (14)六、VLAN添加端口 (15)1、 VLAN添加端口配置 (15)2、 VLAN添加端口查询 (15)3、VLAN添加端口命令行导入模板 (15)七、NGN上联接口 (16)八、OLT QINQ域 (16)1、QINQ 模板配置 (16)2、QINQ模版配置查询 (16)3、QINQ模板配置命令行导入模板 (18)九、QINQ模板绑定/去绑定PON口 (19)1、 QINQ模版绑定/去绑定 PON口 (19)2、 PON口QINQ模板查询 (19)3、 QINQ 模板绑定PON口命令行导入模板 (19)单用户开通手工配置 (20)单板卡扩容OLT数据配置 (21)登陆烽火OLTtelnet x.x.x.x (x.x.x.x OLT 管理IP)Login:GEPON /用户名大写GEPONpassword:***** /密码大写GEPONMasterUser> EN /用户名大写ENPassword: ***** /密码大写GEPONAdmin#新增登录口令新增登录口令：Admin# cd aaaAdmin\aaa# user add zjadmin login-password zj@0511Admin\aaa# user role zjadmin ADMIN enable-password zj@0511查询登录用户名：Admin# user list删除登录名：Admin# user delete <username>配置主机名配置主机名：Admin#hostname <hostname>Example:Admin#hostname ZJDLL-FH10G-OLT0001ZJNM-FH10G-OLT0001#OLT开局一、卡授权1、卡授权Admin#set card_all_auth //所有卡授权2、授权指定的卡Admin#set card_auth slot <slotno> type <card_type>Admin#set card_auth slot 1type XG8A//烽火10GEPON的板卡类型为XG8A3、查看卡授权状态：Admin# showcard---------------------AN5116-06B/AN5516-01---------------------CARD EXIST CONFIG DETECT DETAIL CARD / /槽位号1 YES XG8A XG8A MATCH EXIST //物理槽位是否插卡2 YES XG8A XG8A MATCH CONFIG//网管配置的卡类型3 --- --- --- --- DETECT//网管检测的卡类型4 --- --- --- --- DETAIL //网管检测的卡类型与网5 --- --- --- --- 管配置的卡类型是否匹配6 --- --- --- ---7 --- --- --- ---8 --- --- --- ---9 YES HSWA HSWA MATCH/M M// 主用10 YES HSWA HSWA MATCH/S S//备用11 --- --- --- ---12 --- --- --- ---13 --- --- --- ---14 --- --- --- ---15 --- --- --- ---16 --- --- --- ---17 --- --- --- ---18 --- --- --- ---19 YES HU2A HU2A MATCH20 YES HU2A HU2A MATCH21 YES FAN FAN MATCH24 YES PWR PWR MATCH25 YES PWR PWR MATCH801 --- --- --- ---Current temperature is 39 C.Power 1 and Power 2 are ON.FAN 1 speed is 1.Subframe type is 06B/AN5516-01.Admin#4、卡去授权Admin#set card_unauth slot [<slotno>|all] //所有卡去授权/单槽位卡去授权二、设置上联端口、管理VLAN、管理IP1、设置上联口1.1、上联口使能/去使能Admin\interface#set uplink slot <slotno> port <portno> [enable|disable]Admin# cd interfaceAdmin\interface#set uplink slot 19 port 1 enable //19:1 端口使能Admin\interface#set uplink slot 20 port 1 disable //20:1 端口去使能//上联盘槽位为19、20 端口号为1-61.2、上联口属性Admin\interface#set uplink slot <slotno> port <portno> auto_negotiation [enable|disable] speed [10m|100m|1000m|10000m] duplex [full|half]<slotno> //槽位号<portno> //端口号auto_negotiation [enable|disable] // 自适应使能/去使能speed [10m|100m|1000m|10000m] //速率10m|100m|1000m|10000mduplex [full|half] //双工全双工/半双工Admin\interface#set uplink slot 19 port 1 auto_negotiation disable speed 10000m duplex full// 19:1 端口强制10000M全双工1.3、显示上联端口信息Admin\device#show uplink port all //查询所有上联端口状态Admin# cd deviceAdmin\device#show uplink port allAdmin\device#show uplink slot <slotno> port <portno>//查询具体上联端口状态Admin\device#show uplink slot 19 port 1//查询19:1 上联端口状态1.4LACP使能、查询Admin\protocol\lacp# set lacp [enable|disable] // 上联端口LACP使能/去使能Admin# cd protocolAdmin\protoco# cd lacpAdmin\protocol\lacp#set lacp enableAdmin\protocol\lacp# show lacp channel-group trunks// 查询所有上联trunk组LACP状态Admin\protocol\lacp# show lacp channel-group trunksLACP GROUP state information is:Group Id: 1 Mode: LACPSystem Priority: 32768 System ID: 34bf-9074-ae1fPriority Preemption: disable--------------------------------------------------------------------------------ActorPortName Status PortPri PortKey PortState17 select 32768 1 0x3d23 select 32768 1 0x3d--------------------------------------------------------------------------------ActorPortName SysPri SystemID PortPri PortNo PortKey PortState17 32768 84d9-31e6-e24b 32768 310 5 0x3d23 32768 84d9-31e6-e24b 32768 3790 5 0x3dGroup Id: 2 Mode: LACPSystem Priority: 32768 System ID: 34bf-9074-ae1fPriority Preemption: disable--------------------------------------------------------------------------------ActorPortName Status PortPri PortKey PortState20 select 32768 2 0x3d26 select 32768 2 0x3d--------------------------------------------------------------------------------ActorPortName SysPri SystemID PortPri PortNo PortKey PortState20 32768 84d9-31e6-e255 32768 453 8 0x3d26 32768 84d9-31e6-e255 32768 3933 8 0x3dAdmin\protocol\lacp#1.5 聚合组配置Admin\interface# create trunk <id>//创建trunk组（id 组号1-6 ）Admin\interface# set trunking groupno <1-6> mode [static|lacp]// 设置trunk组类型静态/LACPAdmin\interface# set trunk <1-6> max-member-num <1-12>//设置trunk组最大成员数1-12Admin\interface# add trunk <id> slot <slotno> port <portno>//添加trunk组成员Admin\interface# show trunk all//查询所有trunk组信息Admin\interface# show trunk <trunkid>//查询具体trunk组信息Admin\interface# create trunk 1 //创建turnk组1Admin\interface# set trunking groupno 1 mode lacp //设置trunk组1类型为lacp Admin\interface# set trunk 1 max-member-num 6 //设置trunk组1 最大成员数为6 Admin\interface# add trunk 1 slot 19 port 1 //添加19：1 到trunk组1Admin\interface# add trunk 1 slot 20 port 1 //添加20：1 到trunk组1Admin\interface# show trunk 1 //查询trunk组1信息trunk 1 info :portId(option):19:1 20:1 .master_port 19:1,trunk_mode : LACPtrunk psc : SRC and DST MACauto_negotiation : DISABLEduplex : FULLflow_switch : DISABLEmac_learning_switch : ENABLEpri_enable : DISABLEpriority 0 :speed 3 :wan_lan_mode 1 :work_mode 0 :jumbo_frame 0 :Admin\interface#Admin\interface# show trunk all //查询所有trunk组信息trunk 1 info :portId(option):19:1 20:1 .master_port 19:1,trunk_mode : LACPtrunk psc : SRC and DST MACauto_negotiation : DISABLEduplex : FULLflow_switch : DISABLEmac_learning_switch : ENABLEpri_enable : DISABLEpriority 0 :speed 3 :wan_lan_mode 1 :work_mode 0 :jumbo_frame 0 :trunk 2 info :portId(option):19:4 20:4 .master_port 19:4,trunk_mode : LACPtrunk psc : SRC and DST MACauto_negotiation : ENABLEduplex : HALFflow_switch : DISABLEmac_learning_switch : ENABLEpri_enable : DISABLEpriority 0 :speed 0 :wan_lan_mode 1 :work_mode 0 :jumbo_frame 0 :trunk 3 info :portId(option):.trunk 4 info :portId(option):.trunk 5 info :portId(option):.trunk 6 info :portId(option):.Admin\interface#2、设置管理VLAN、管理IP2.1 设置管理VLAN、管理IPAdmin\service#set manage vlan name <name> vid <1-4095> inputport <portlist> [untagged|tagged]Admin\service#set manage vlan name <name> ip <A.B.C.D/M> {<A.B.C.D>}*1 Admin\service# et manage vlan name ZJNM-FH10G-OLT0001vid50 inputport 19：1 tagged//南门局点管理VLAN为50 上联端口19：1 （19：1 默认为trunk 1的主用端口）Admin\service#set manage vlan name ZJNM-FH10G-OLT0001ip 9.100.21.149/30 （9.100.21.150）（设置的网关IP将自动转换成一条默认静态路由）//管理IP 9.100.21.149 掩码255.255.255.252 网关9.100.21.1502.2 查询管理vlan、管理IPAdmin\service#show manage_vlan all //查询管理vlan 管理ip信息Admin\service# show manage_vlan allmanage vlan: 50, name: managevlan 50:port(Tag|Utag) :trunk:1 [T]Device: sub Unit: 50Ethernet address: 34:bf:90:74:ae:1fTotal protocols:0Inet: 9.100.21.149 mask: 255.255.255.252RX packets: 0 TX packets: 376285RX bytes: 0 TX bytes: 165319730MTU: 1492Admin\service#三、设置SNMP信息1、配置OLT设备SNMP参数Admin\service# set snmp community readonly xxxxxxxx //只读团体名Admin\service# set snmp community readwrite xxxxxxxx //读写团体名Admin\service# show snmp community //查询snmp读写口令Admin\service# set snmp community readonly zj511_ro //读口令zj511_roAdmin\service# set snmp community readwrite js511_rw // 写口令js511_rw Admin\service# show snmp community // 查询读写口令Read-only Community String is :[zj511_ro]Read-write Community String is :[js511_rw]Admin\service#2、配置snmp trap接受地址、端口号Admin\service# service snmp trap [enableldiable] // snmp trap 使能/去使能Admin\service#Admin\service#set snmp trapreceiver add x.x.x.x version v2c community public signaltrace_switch disable //设置SNMP trap接收地址Admin\service#Set snmp trapreceiver ip x.x.x.x port id //设置snmp trap端口Admin\service# service snmp trap enable //snmp trap 使能Admin\service#set snmp trapreceiver add 10.205.24.230version v2c community public signaltrace_switch disable//设置SNMP trap接收地址10.205.24.230 Admin\service#Set snmp trapreceiver ip 10.205.24.230port 162 //设置snmp trap端口号为162Admin\service# show snmp trapreceiver // 查询snmp trap 信息Snmp agent trap is up.IP address Version Community Port Signaltracking authentication-level::ffff:10.205.24.230 v2c public 162 disable ::ffff:202.102.4.162 v2c public 162 disable Total 2 trapreceiver IP address in system.Admin\service#3、SNMP配置命令行整体导入模板Admin\service#set snmp community readwrite js511_rwset snmp community readonly zj511_roservice snmp trap enableadd snmp trap_map id 1 ip_address ::ffff:10.205.24.230add snmp trap_map id 2 ip_address ::ffff:202.102.4.162set snmp trapreceiver add ::ffff:10.205.24.230version v2c community public signaltrace_switch disableset snmp trapreceiver add ::ffff:202.102.4.162version v2c community public signaltrace_switch disableset trap ::ffff:10.205.24.230 Version privformatset trap ::ffff:202.102.4.162 Version privformatset snmp trapreceiver ip ::ffff:10.205.24.230 port 162set snmp trapreceiver ip ::ffff:202.102.4.162 port 162set snmp trap sendLen 1100 autoConfirmSwitch disable sendRepeatNumber 18四、添加静态路由Admin\service# add static route destination 0.0.0.0 gateway x.x.x.x mask 0.0.0.0//添加静态路由Admin\service# show static_route //查询静态路由列表OLT全局业务配置一、打开dhcp option 81、dhcp option82 设置Admin\device\circuitid#set circuit_id format [cnclctc] //线路标识格式电信为ctc Admin\device\circuitid#set dhcp option82 [enbleldisable] // 线路标识管理开关、Admin#Admin# cd deviceAdmin\device# cd circuitidAdmin\device\circuitid# set circuit_id format ctc // 线路标识格式电信采用CTC Admin\device\circuitid# set dhcp option82 enable // 线路标识管理开关2、dhcp option82 设置查询Admin\device\circuitid# show dhcp state // 查询线路标识管理状态Admin\device\circuitid# show circuit_id format //查询线路标识格式Admin\device\circuitid# show dhcp state // 查询线路标识管理状态DHCP option82 : enabledDHCP option18 : disabledDHCP option37 : disabledEPON DHCP Patch: disabledEPON ARP Patch: disabledAdmin\device\circuitid# show circuit_id format //查询线路标识格式Circuit ID format : CTC StandardAdmin\device\circuitid#3、dhcp option82 命令行导入模板Admin\device\circuitid#set circuit_id format ctcset dhcp option82 enable二、组播配置1、组播VLAN、组播模式配置Admin\protocol\igmp#set igmp vlan 40 //配置组播vlan为40Admin\protocol\igmp#set igmp stack v2 //设置组播协议版本为v2Admin\protocol\igmp#set igmp mode proxy-proxy //设置OLT组播为代理模式2、添加组播地址白名单，查询组播地址白名单Admin\protocol\igmp#add onu_group_white_list grp_begin x.x.x.x grp_end x.x.x.x // 添加组播地址白名单Admin\protocol\igmp# show onu_group_white_list //查询组播地址白名单Admin\protocol\igmp# show onu_group_white_listitem ip-rang1 239.49.0.1-239.49.0.2552 239.49.1.1-239.49.1.2553 239.49.8.1-239.49.8.2554 239.49.9.1-239.49.9.2555 239.252.152.1-239.252.152.255Admin\protocol\igmp#3、组播配置命令行导入模板组播配置组播VLAN 40 组播协议版本：V2 模式：代理-代理Admin\protocol\igmp#set igmp vlan 40set igmp stack v2set igmp mode proxy-proxyset igmp dynamic_vlan disableset igmp-ssm ip-range 232.0.0.0/8添加组播地址白名单Admin\protocol\igmp#add onu_group_white_list grp_begin 239.49.0.1 grp_end 239.49.0.255add onu_group_white_list grp_begin 239.49.1.1 grp_end 239.49.1.255add onu_group_white_list grp_begin 239.49.8.1 grp_end 239.49.8.255add onu_group_white_list grp_begin 239.49.9.1 grp_end 239.49.9.255add onu_group_white_list grp_begin 239.252.152.1 grp_end 239.252.152.255三、线卡互通开关配置1、线卡互通开关打开配置Admin\card#set pon_interconnection_switch slot<soltno>switch [enableldisable] union_interconnect_switch [enableldisable] // 某槽位PON 互通开关使能/去使能联通互通开关使能/去使能Admin\card#set pon_interconnection_switch slot1switch enable union_interconnect_switch disable // 1槽位PON互通开关使能，联通互联互通开关去使能2、线卡互通开关配置查询Admin\card# show pon_interconnect_switch slot <soltno> //查询线卡互通状态Admin\card# show pon_interconnect_switch slot 1PON Interconnection Switch is enable!Union Interconnection Switch is disable!Admin\card#3、线卡互通开关配置命令导入模板1槽位PON互通开关使能，联通互联互通开关去使能Admin\card#set pon_interconnection_switch slot 1 switch enable union_interconnect_switch disable四、设置PON口认证模式1、设置PON口认证模式Admin\card# set pon_auth slot <slotno>pon<ponno>mode [phy_id/loidlloidl phy_id] // 某槽位某PON口认证模式为物理标识/逻辑混合认证模式、逻辑认证、物理标识认证Admin\card#set pon_auth slot 1 pon 1 mode phy_id/loid//设置1槽位1PON口物理标识/逻辑混合认证模式2、查询PON口认证模式Admin\card# show pon_auth select slot <slotno> pon <ponno>//查询具体槽位具体PON口认证模式Admin\card# show pon_auth all//查询全部PON口认证模式Admin\card# show pon_auth select slot 1 pon 1 //查询1槽位1PON认证模式slot 1 pon 1 ,auth mode is physical id or logical id or physical password.Admin\card#Admin\card# show pon_auth all // 查询全部PON认证模式----- PON AUTH, ITEM=16 -----slot 1 pon 1 ,auth mode is physical id or logical id or physical password.slot 1 pon 2 ,auth mode is physical id or logical id or physical password.slot 1 pon 3 ,auth mode is physical id or logical id or physical password.slot 1 pon 4 ,auth mode is physical id or logical id or physical password.slot 1 pon 5 ,auth mode is physical id or logical id or physical password.slot 1 pon 6 ,auth mode is physical id or logical id or physical password.slot 1 pon 7 ,auth mode is physical id or logical id or physical password.slot 1 pon 8 ,auth mode is physical id or logical id or physical password.slot 2 pon 1 ,auth mode is physical id or logical id or physical password.slot 2 pon 2 ,auth mode is physical id or logical id or physical password.slot 2 pon 3 ,auth mode is physical id or logical id or physical password.slot 2 pon 4 ,auth mode is physical id or logical id or physical password.slot 2 pon 5 ,auth mode is physical id or logical id or physical password.slot 2 pon 6 ,auth mode is physical id or logical id or physical password.slot 2 pon 7 ,auth mode is physical id or logical id or physical password.slot 2 pon 8 ,auth mode is physical id or logical id or physical password.Admin\card#3、PON口认证模式命令行导入模板1槽位8个PON认证模式全部设定为物理标识/逻辑混合认证模式Admin\card#set pon_auth slot 1 pon 1 mode phy_id/loidset pon_auth slot 1 pon2 mode phy_id/loidset pon_auth slot 1 pon3 mode phy_id/loidset pon_auth slot 1 pon4 mode phy_id/loidset pon_auth slot 1 pon5 mode phy_id/loidset pon_auth slot 1 pon6 mode phy_id/loidset pon_auth slot 1 pon7 mode phy_id/loidset pon_auth slot 1 pon8 mode phy_id/loid五、局端外层VLAN数据添加1、局端外层VLAN数据添加Admin\vlan#create service_vlan 101 //创建第一条Admin\vlan#set service_vlan 101 data type data// 设置第一个VLAN的名称为data类型为dataAdmin\vlan#set service_vlan 101 vlan_begin 201 vlan_end 300//设置第一个VLAN的范围为201到3002、查询局端外层VLAN数据Admin\vlan# show service_vlan all //查询所有局端外层VLANAdmin\vlan# show service_vlan allServiceVlan Name Type VlanBegin VlanEnd 101 data data 201 300 102 iptv iptv 1801 1900 103 voip voip 2601 2700 104 zhuanxian data 1699 1699 105 yuyin ngn 2601 2700 106 zubo iptv 40 40 Admin\vlan#3、外层局端VLAN配置命令行导入模板1、宽带外层VLAN 201-3002、ITV外层VLAN 1801-19003、VOIP外层VLAN 2601-27004、专线外层VLAN 16995、语音外层VLAN 2601-27006、组播VLAN 40create service_vlan 101set service_vlan 101data type dataset service_vlan 101 vlan_begin 201 vlan_end 300create service_vlan 102set service_vlan 102iptv type iptvset service_vlan 102 vlan_begin 1801 vlan_end 1900create service_vlan 103set service_vlan 103voip type voipset service_vlan 103 vlan_begin 2601 vlan_end 2700create service_vlan 104set service_vlan 104 zhuanxian type dataset service_vlan 104 vlan_begin 1699 vlan_end 1699create service_vlan 105set service_vlan 105yuyin type ngnset service_vlan 105 vlan_begin 2601 vlan_end 2700create service_vlan 106set service_vlan 106zubo type iptvset service_vlan 106 vlan_begin 40 vlan_end 40六、VLAN添加端口1、 VLAN添加端口配置Admin\vlan# add vlan vlan_begin 40 vlan_end 40 tag trunk 1 Admin\vlan#add vlan vlan_begin 40 vlan_end 40 tag allslot 0 2、VLAN添加端口查询Admin\vlan# show port_vlan port_type 1 agid 1// 查询端口VLAN信息// port_type id 1--port_trunk trunk组//agid id trunk组号Admin\vlan# show port_vlan port_type 1 agid 1trunk 1 :vlan(optin):40 ~ 40(T).50 ~ 50(T).301 ~ 400(T).1901 ~ 2000(T).2701 ~ 2800(T).Admin\vlan#3、VLAN添加端口命令行导入模板1、宽带外层VLAN 201-3002、ITV外层VLAN 1801-19003、VOIP外层VLAN 2601-27004、专线外层VLAN 16995、语音外层VLAN 2601-27006、组播VLAN 407、管理VLAN 50add vlan vlan_begin 40 vlan_end 40 tag trunk 1add vlan vlan_begin 50 vlan_end 50 tag trunk 1add vlan vlan_begin 201 vlan_end 300 tag trunk 1add vlan vlan_begin 1801 vlan_end 1900 tag trunk 1add vlan vlan_begin 2601 vlan_end 2700 tag trunk 1add vlan vlan_begin 1699 vlan_end 1699 tag trunk 2add vlan vlan_begin 40 vlan_end 40 tag allslot 0add vlan vlan_begin 50 vlan_end 50 tag allslot 0add vlan vlan_begin 201 vlan_end 300 tag allslot 0add vlan vlan_begin 1699 vlan_end 1699 tag allslot 0add vlan vlan_begin 1801 vlan_end 1900 tag allslot 0add vlan vlan_begin 2601 vlan_end 2700 tag allslot 0七、NGN上联接口Admin\onu\ngn#set new_ngn_uplink_interface name yuyin@ngn protocol_type H.248 mgc 1 5.0.169.134 2944 mgc 2 10.14.132.69 2944 m_dns ipv4 0.0.0.0 s_dns ipv4 0.0.0.0八、OLT QINQ域1、QINQ 模板配置Admin\qinq#cre oltqinq 3_1 //创建QINQ域，名称为：3_1Admin\qinq#set oltqinq3_1 serv 7 //创建QINQ域3_1的VLAN规则条目数（最大为8）Admin\qinq#set oltqinq3_1 1 up 7 128 4 7 1051 3 serv1 （第一条）//创建QINQ域3_1内层VLAN为128-1051Admin\qinq#set oltqinq 3_1 1 down 6 217 1 //创建QINQ域3_1外层VLAN为217 Admin\qinq#set oltqinq 3_1 1 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add （添加）33024 0（优先级）217（外层VLAN）vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null null //add|translation|transparent：VLAN动作添加、翻译、透传2、QINQ模版配置查询Admin\qinq# show oltqinq_domain name 1_1(qinq 模板名)//查询指定qinq模板Admin\qinq# show oltqinq_domain name 1_1------------------QinQ domain [1_1] information------------------Domain index: 1 Service num: 7Service type: 0 Service ID: 1Service[1] upstream rule:Type[07] val[00 80 00 00 00 00 00 00] opt[4]Type[07] val[04 1b 00 00 00 00 00 00] opt[3]Service[1] downstream rule:Type[06] val[01 2d 00 00 00 00 00 00] opt[1]Service[1] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[0] newvlan[301]Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Service type: 0 Service ID: 2Service[2] upstream rule:Type[07] val[0f a1 00 00 00 00 00 00] opt[1]Service[2] downstream rule:Type[06] val[0a 8d 00 00 00 00 00 00] opt[1]Service[2] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[6] newvlan[2701] Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Service type: 0 Service ID: 3Service[3] upstream rule:Type[07] val[05 79 00 00 00 00 00 00] opt[4]Type[07] val[06 a4 00 00 00 00 00 00] opt[3]Service[3] downstream rule:Type[06] val[06 a2 00 00 00 00 00 00] opt[1]Service[3] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[0] newvlan[1698] Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Service type: 0 Service ID: 4Service[4] upstream rule:Type[07] val[00 2b 00 00 00 00 00 00] opt[1]Service[4] downstream rule:Type[06] val[07 6d 00 00 00 00 00 00] opt[1]Service[4] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[5] newvlan[1901] Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Service type: 0 Service ID: 5Service[5] upstream rule:Type[07] val[00 2d 00 00 00 00 00 00] opt[1]Service[5] downstream rule:Type[06] val[01 2d 00 00 00 00 00 00] opt[1]Service[5] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535] Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[7] newvlan[301] Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Service type: 0 Service ID: 6Service[6] upstream rule:Type[07] val[00 20 00 00 00 00 00 00] opt[1]Service[6] downstream rule:Type[06] val[01 2d 00 00 00 00 00 00] opt[1]Service[6] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[0] newvlan[301]Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Service type: 0 Service ID: 7Service[7] upstream rule:Type[07] val[00 2a 00 00 00 00 00 00] opt[1]Service[7] downstream rule:Type[06] val[0a 8d 00 00 00 00 00 00] opt[1]Service[7] vlan information:Layer 1: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 2: oldvlan[65535] oldcos[0] action[1] tpid[0x8100] cos[6] newvlan[2701]Layer 3: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Layer 4: oldvlan[65535] oldcos[0] action[3] tpid[0x8100] cos[255] newvlan[65535]Admin\qinq#3、QINQ模板配置命令行导入模板1、宽带数据：内层VLAN 128-1051 外层VLAN 2012、B类ONU语音数据：内层VLAN 4001 外层VLAN 26013、宽带专线数据：内层VLAN 1401-1700 外层16994、ITV数据：内层VLAN 43 外层18015、ITMS数据：内层VLAN 45 外层2016、Awifi数据：内层VLAN 32 外层2017、VOIP数据：内存VLAN42 外层2601cre oltqinq 1_1set oltqinq 1_1 serv 7set oltqinq 1_1 1 up 7 128 4 7 1051 3 serv1set oltqinq 1_1 1 down 6 201 1set oltqinq 1_1 1 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 0201 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null nullset oltqinq 1_1 2 up 7 4001 1 serv 2set oltqinq 1_1 2 down 6 2601 1set oltqinq 1_1 2 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 62601 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null nullset oltqinq 1_1 3 up 7 1401 4 7 1700 3 serv 3set oltqinq 1_1 3 down 6 1699 1set oltqinq 1_1 3 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 01699 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null nullset oltqinq 1_1 4 up 7 43 1 serv 4set oltqinq 1_1 4 down 6 1801 1set oltqinq 1_1 4 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 51801 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null nullset oltqinq 1_1 5 up 7 45 1 serv 5set oltqinq 1_1 5 down 6 201 1set oltqinq 1_1 5 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 7 201 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null nullset oltqinq 1_1 6 up 7 32 1 serv 6set oltqinq 1_1 6 down 6 201 1set oltqinq 1_1 6 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 0201 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null nullset oltqinq 1_1 7 up 7 42 1 serv 7set oltqinq 1_1 7 down 6 2601 1set oltqinq 1_1 7 vlan 1 null 0 transp 33024 null null vlan 2 null 0 add 33024 62601 vlan 3 null 0 transp 33024 null null vlan 4 null 0 transp 33024 null null九、QINQ模板绑定/去绑定PON口1、 QINQ模版绑定/去绑定 PON口Admin\qinq#set pon attach slot <slotno>pon<ponno>[attachldetach] domain<name> // 某槽位某PON口绑定/去绑定QINQ模版//attach 绑定detach 去绑定Admin\qinq#set pon attach slot 1 pon 1 attach domain 1_1//绑定1槽位1PON口绑定QINQ模板1_12、PON口QINQ模板查询Admin\qinq# show attach oltqinq_domain slot <slotno>pon<ponno>//查询某槽位某PON口绑定QINQ模板名Admin\qinq# show attach oltqinq_domain slot 1 pon 1Slot 1 pon 1 attach domain: 1_1Admin\qinq#3、 QINQ 模板绑定PON口命令行导入模板1槽位8个PON依次绑定QINQ模板Admin\qinq#set pon attach slot 1 pon 1 attach domain 1_1set pon attach slot 1 pon 1 attach domain 1_2set pon attach slot 1 pon 1 attach domain 1_3set pon attach slot 1 pon 1 attach domain 1_4set pon attach slot 1 pon 1 attach domain 1_5set pon attach slot 1 pon 1 attach domain 1_6set pon attach slot 1 pon 1 attach domain 1_7set pon attach slot 1 pon 1 attach domain 1_8单用户开通手工配置命令行手动查询、添加，删除ONU白名单Admin\onu# show whitelist logic-sn //查询ONU白名单Admin\onu# show whitelist logic-sn slot<slotno>（槽位号）pon<ponno>(pon口号) //查询具体槽位具体PON口的ONU白名单Admin\onu# set whitelist logic_sn sn<sn number>(SN号)password null action add （添加）slot<slotno>（槽位号）pon<ponno>(pon口号)onu null type null//具体槽位具体PON口ONU预授权Admin\onu# set whitelist logic_sn sn<sn number>(SN号) password null action delete （删除）slot<slotno>（槽位号）pon<ponno>(pon口号) onu null type null//删除具体槽位具体PON口ONU预授权Admin\onu# show whitelist logic-sn----- Logic SN Whitelist, TotalItem 3 -----SLOT PON ONU TYPE LogicId LogicPwd En St----- ----- ----- -------------- ------------------------ ------------ -- --1 3 1 OTHER2 400CCCCE53D4A073 0 11 2 1 null 409A28A1DBEEC6B4 0 11 1 1 OTHER2 40BA2B007DD49A06 0 1 Admin\onu#Admin\onu# show whitelist logic-sn slot 1 pon 1//查询1槽位1PON口ONU白名单----- Logic SN Whitelist, TotalItem 3 -----SLOT PON ONU TYPE LogicId LogicPwd En St----- ----- ----- -------------- ------------------------ ------------ -- --1 1 1 OTHER2 40BA2B007DD49A06 0 1 --------------------------slot 1 pon 1 item 1Admin\onu#Admin\onu# set whitelist logic_sn sn 123421231313141 password null action add slot 1 pon 1 onu null type null //添加SN为123421231313141在1槽位1PON口下预授权Command execute success.Admin\onu#Admin\onu# show whitelist logic-sn----- Logic SN Whitelist, TotalItem 4 -----SLOT PON ONU TYPE LogicId LogicPwd En St----- ----- ----- -------------- ------------------------ ------------ -- --1 12 null 123421231313141 0 11 3 1 OTHER2 400CCCCE53D4A073 0 11 2 1 null 409A28A1DBEEC6B4 0 11 1 1 OTHER2 40BA2B007DD49A06 0 1 Admin\onu#Admin\onu# set whitelist logic_sn sn 123421231313141 password null action delete slot 1 pon 1 onu null type null //删除SN为123421231313141在1槽位1PON口下预授权Command execute success.Admin\onu# show whitelist logic-sn----- Logic SN Whitelist, TotalItem 3 -----SLOT PON ONU TYPE LogicId LogicPwd En St----- ----- ----- -------------- ------------------------ ------------ -- --1 3 1 OTHER2 400CCCCE53D4A073 0 11 2 1 null 409A28A1DBEEC6B4 0 11 1 1 OTHER2 40BA2B007DD49A06 0 1 Admin\onu#单板卡扩容OLT数据配置以扩容3槽位一块XG8A版本为例：//卡授权Admin#set card_auth slot 3 type xg8a//线卡互通开关配置Admin\card#set pon_interconnection_switch slot3switch enable union_interconnect_switch disable//设置PON口认证模式Admin\card#。
烽火交换机基本配置
1.烽火交换机最常用的基本配置命令用户名:admin 默认密码:12345Fire#configFire(config)#interface vlan 70 //创建vlan 332Fire(config-vlan-70)#ip address 172.17.202.21255.255.255.0// 配置交换机管理地址Fire(config-vlan-70)#exitFire(config)#ip route 0.0.0.0 0.0.0.0 172.17.202.1 // 配置路由Fire(config)#interface vlan 338,440 //创建vlan338,440Fire(config-vlan)#exitFire(config)#interface ethernet 1 //进入1端口Fire(config-eth-1)#join vlan 338 untagged // 1端口加入到vlan332 非标记端口Fire(config-eth-1)#pvid 338 //1端口标记pvid 338Fire(config-eth-1)#exitFire(config)#interface ethernet 2Fire(config-eth-2)#join vlan 440 untagged // 2端口加入到vlan440非标记端口Fire(config-eth-2)#pvid 440 //2端口标记pvid 440Fire(config-eth-2)#exitFire(config)#interface ethernet 6Fire(config-eth-6)#join vlan 70,338,440 tag // 6端口加入到vlan70,338,440 标记端口Fire(config-eth-6)#exitFire(config)#exitFire#write file // 保存2.烽火交换机常用命令Fire#show interface 1 // 查看1端口状态Fire#show interface staistics 1 // 查看端口流量（realtime rate)Fire#show vlan all // 查看所有VLANFire#show vlan 338 // 查看VLAN信息Fire(config)#no vlan 338 // 删除vlan 332Fire(config-eth-9)#shutdown // 关闭9号端口Fire(config-eth-9)#no shutdown // 开启9号端口Fire(config-vlan-338)#description yewu // vlan描述Fire(config-eth-1)#description yewu // 端口描述Fire(config-eth-1)#rate-limit rx 1024 //限速收为1M带宽（数值必须是64的整数倍）例：20480为20MFire(config-eth-1)#rate-limit tx 1024 //限速发为1M带宽（数值必须是64的整数倍）例：20480为20M。
烽火交换机常用配置
二、烽火交换机配置：❑接入方式通过Console口进行本地配置带内/带外的telnet或sshWEB页面❑部分有关管理的缺省设置带内ip：192.168.1.1/24带外ip：192.168.2.1/24本机登陆用户名、密码：admin，12345或guest，12345SNMP的只读集合：publicSNMP的读写集合：NETMAN❑Web页面配置根据交换机配置的默认web管理地址通过IE浏览器进行配置以烽火2008mfb为例❑设备缺省的web网管IP地址为192.168.2.1；❑设备缺省的用户名为：admin❑密码为：12345❑选择成员及类型时，可以通过单击代表相应端口类型的字符，选择合适的配置。
其中“－”代表不是该VLAN的成员，“T”代表是该VLAN的成员输出数据包带标识符，“U”代表是该VLAN的成员但输出数据包不带标识符，“T”“U”表示该接口的Pvid时该vlan。
❑查看及保存配置（特权模式下#）❑show running-config 显示当前系统配置❑show startup-config 显示当前配置文件信息❑show version 显示当前设备的版本信息❑show system 显示系统配置❑show interface [<1-64>] 显示端口信息❑show vlan [<1-4094>] 显示vlan信息❑show dynamic-mac AA:BB:CC:DD:EE:FF已知某一mac地址，查找交换机连接端口号❑show logging history 显示历史记录❑show history 显示之前的输入命令❑ls 显示文件系统❑write file 保存配置文件❑show cpu statistic 显示CPU统计信息。
❑1、设置时间❑clock set HH:MM:SS <1-31> <1-12> <2000-2100>❑例：Fengine#clock set 14:28:30 10 9 2009❑2、显示文件系统❑dir❑例：Fengine#dir❑size date time name❑-------- ------ ------ --------❑11387 JAN-01-2000 00:01:16 startcfg❑ 1 files, total space: 11387 bytes❑0 directorys,available space: 2011136 bytes❑3、清空交换机的配置文件erase startup-config用于清空flash上保存的配置文件，但是以前的配置在系统上仍然生效，因此如果希望系统恢复到出厂状态，除了需要清空flash上的配置文件外，还需要重启设备例：Fengine(config)#erase startup-configThis will erase the configuration in the flash memory.Are you sure?(y/n) [y]Erasing configuration.......[OK]❑4、配置交换机系统的名字。
烽火S2224ME-PAF交换机基本配置V2.0
烽火S2224ME-PAF交换机基本配置举例1、Console线配置1.1 连接配置第一步：将PC通过串口电缆与交换机的Console口相连；第二步：在微机上运行仿真程序（如超级终端或SecureCRT），设备终端参数为9600bps，8位数据位、1位停止位、无校验和无流控；第三步：交换机第一次上电，设备按照缺省的参数自动启动，直到用户登录界面；1.2 基本配置举例假设本交换机1-22口接AP，并要求开启POE供电功能；23-26口作为级联口。
AP的管理VLAN为200，WLAN业务VLAN为300，交换机管理VLAN 为400，IP为192.168.2.5/24，网关为192.168.2.1（交换机管理VLAN也可以和AP为相同管理VLAN）。
(彩色底色部分为变量)配置命令如下：admin //默认管理员账户12345 //默认登录密码conf //进入配置模式int vlan 200 //创建AP管理VLAN 200，并进入配置member 1-22 untagged //将1-22口，以untagged模式加入VLAN 200 app 1-22 //将1-22口pvid设为AP管理VLAN相同ID member 23-26 tagged //将23-26口，以tagged模式加入VLAN 200 exit //返回到配置模式int vlan 300 //创建业务VLAN 300，并进入配置member 1-26 tagged //将全部端口以tagged模式加入VLAN 300exit //返回到配置模式int vlan 400 //创建交换机管理VLAN 400member 23-26 tagged //将23-26口，以tagged模式加入VLAN 400 exit //返回到配置模式system //进入系统配置模式management vlan 400 //设置交换机管理VLAN为400ip address 192.168.2.5/24 //配置交换机管理地址及掩码gate 192.168.2.1 //配置交换机管理地址网关exit //返回到配置模式port 1-22 pse enable //开启1-22口POE供电功能exit //返回到特权模式wr f //保存配置y //确定保存假设本交换机1-16口接AP，并要求开启POE供电功能；17-22口作为有线接入使用（17-22口可以通过有线测试业务VLAN，一般情况下WLAN工程建议不作此配置）；23-26口作为级联口。
烽火汇聚交换机常用配置
一.缺省用户名和密码admin12345二.创建VLANconfig //进入配置模式后vlan 10,12,17,20,30-416,579,601-700,801,921,1000-1050,1201-1224,1301-1324,1401-1424，3999 //批量创建VLANinterface vlan 4000 //单独创建VLANip address 172.31.20.237/24 //给vlan添加IPip route-static 0.0.0.0 0.0.0.0 172.31.20.254 //config模式下缺省路由配置write file //保存当前所有配置三.端口配置Interface gi 1/0/1 to gi 1/0/48 批量进入端口S7800-08（config-eth1)#no shutdown //启用端口S7800-08（config)#interface gigaethernet 6/0/1 //进入端口gigaethernet 6/0/1 S7800-08（config-ge6/0/1)#alias huangtan8220 //设置端口描述1)access 模式：port link-type access；port default vlan 10 // access 模式2)trunk 模式：port link-type trunk；port trunk allow-pass vlan 10，12 //trunk模式3)hybrid 模式：port link-type hybrid；port hybrid vlan 30-416，1000-1050 tagged；port hybrid vlan 3999untagged //hybird模式，内层标为tag，外层标untag(解标) 建议端口使用hybrid模式，端口默认为hybrid模式。
1.Port hybrid vlan 400 tag //更改端口为tag模式2.Port hybrid vlan 399 untag //更改端口为untag模式，并在下一条中配置pvidPort hybrid pvid 399四.启用QinQS7800-08（config)#translation-vlan 1 outer-vlan 30/524 add outer 2008 //规则1：如果是内标为30-524的数据，添加外标2008 ，前提是端口必须先透传30/524VLAN，下行口S7800-08（config-ge6/0/1)#join translation-vlan 1 in //在端口下应用S7800-08（config-ge6/0/1)#port hybrid vlan 2008 untagS7800-08（config-ge6/0/1)#exit //退出至上一层配置界面上行口：S7800-08（config-ge8/0/1)#port hybrid vlan 2008 tag //只透传2008VLAN--------------------------------------------------------------➢基于接口的QinQ配置，对比中兴设备的配置比较案例：vlan qinq session-no 1 customer-port fei_1/13 uplink-port gei_2/1 in-vlan 2013 untag helper-vlan 3999----- translation-vlan 1 outer-vlan 2013 add outer 3999 //中兴设备和烽火设备的vlan翻译规则命令比较interface fei_1/13 --------- interface gigaethernet 6/0/1 //进入端口下join translation-vlan 1 in //在端口下应用之前建立的翻译规则description XSX_ShuiYueSi_DSLAM2_MA5600 ------- alias XSX_ShuiYueSi_DSLAM2_MA5600 //端口描述switchport mode hybrid --------- port link-type hybridswitchport hybrid native vlan 254 -------- port hybrid pvid 254switchport hybrid vlan 2013 tag --------- port hybrid vlan 2013 tagswitchport hybrid vlan 254 untag -------- port hybrid vlan 254 untagswitchport hybrid vlan 3999 untag ---------port hybrid vlan 3999 untagswitchport qinq customer ---------- dot1q tunnel enable上联口中兴设备需要定义uplink，烽火设备无需该配置，将外层标签定义为untag即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
艾比特（北京）高科技有限责任公司
私有vlan隔离图示1
艾比特（北京）高科技有限责任公司
私有vlan隔离图示2
艾比特（北京）高科技有限责任公司
端口环路配置使能
烽火交换机具有端口环路自动发现并及时防止环路造成 对上级设备冲击的功能，这个功能默认是关闭状态 （disable），为此我们要各个端口逐步打开（enable）
艾比特（北京）高科技有限责任公司
配置并登陆交换机
在计算机TCP/IP中配置IP地址段为192.168.2.* 子网 掩码255.255.255.0 或者 子网掩码长度24，把网线插 入交换机ETH配置口中
在浏览器中输入 http://192.168.2.1 网管页面 默认用户名ADMIN 密码 12345 交换机面板中CON口为串口配置接口
艾比特（北京）高科技有限责任公司
小区主节点交换机设置项
小区主节点交换机均配置有管理IP地址，所有更换行为均要通知 宽带部63313048 或 63313028，新换交换机均要配置原有管理IP 地址方可更换。 主节点交换机作为管理交换机要对其角色进行配置，一个小区只 有一个主管理交换机（否则会产生冲突，无法管理小区网络设备） 其角色为命令型交换机，成员加入策略为自动。 具体参见图例
郑州广电烽火交换机使用配置标准
制作：常 健
部门：宽带事业部
艾比
1. 交换机信息中要标明型号-小区名称楼号单元信息 2. 速率限制，交换机所有上联端口发送速率限速20000 级联端口发送与接收 不限速0 用户端口发送速率限 速8000，接收速率限速2000 3. 私有vlan端口隔离（除上联端口外，其他各个端口隔 离） 4. 端口环路检测打开 5. 集群网管各个接口发现功能配置打开（仅限于软件版 本1.17以上版本） 6. 小区只有一个主节点，配置为命令型交换机，成员加 入策略为自动
注意事项：更换小区主节点要经专家座席确认管理地址生效后， 并且没有任何冲突方可离开工作现场。
艾比特（北京）高科技有限责任公司
配置交换机IP地址
根据网络IP规划配置交换机管理IP地址，选择系统配置—网络配置中配置IP，配置完成后 点选设置生效，如下图
艾比特（北京）高科技有限责任公司
配置交换机集群角色
宽带事业部
2009年5月1日
艾比特（北京）高科技有限责任公司
在集群管理中选择---全局配置---角色选 择：命令型交换机， 成员加入策略选择： 自动。 点选设置后生效，最 后一步记得在系统配 置---保存配置 否则全部的配置将不 生效。
艾比特（北京）高科技有限责任公司
结束
此配置规范用于所有投入到网络中的交换机
不按照配置标准配置交换机，并投入网络使用的，一经 发现一台按照规定处罚20元，并记入考核。 一个月内连 续超过5次不按配置规范使用交换机并投入网络运行的给 与加倍处罚。 配置规范如有变动另行通知
烽火网管型交换机分软件系统 和 硬件系统 硬件版本分 1.00 和 1.20 软件版本分 1.14 和 1.17.----1.18 只有硬件版本1.20的交换机才可以升级为1.18 硬件版 本为1.00的交换机不能升级为1.18版本否则交换机损 坏！！！ 硬件版本1.00的软件最高版本为1.15、硬件版本1.20的 软件最高版本为1.18 软件版本在1.17以上的包含1.17 网络接口管理功能是 需要单独配置才能对网管交换机进行管理和交换机设备 发现的。
只要端口向下一级连接的有交换机设备此端口的发送与 接收速率均为0（不限速） 具体配置界面如图
艾比特（北京）高科技有限责任公司
速率限制图示
艾比特（北京）高科技有限责任公司
交换机端口隔离
为了避免ARP病毒干扰，所有的烽火交换机均要配置私有 VLAN的端口隔离
选择VLAN配置---私有VLAN配置 在空白处输入vlan号1 除了上联端口保持 “-”状态，其他各个端口要点选为 “|”状态 选择后保持 具体参考如图
艾比特（北京）高科技有限责任公司
集群使能图例
从端口1一直到最末端端口，集群只能选择enable， 集群添加使能VLAN 输入1 发现时间 输入30 发现TTL 输入90 最后选择设置，这样一个端口的集群使能就打开了， 如果不打开，那么这个交换机在网管中发现不了任何 设备，也不会被其他任何设备所发现，并且管理不到 它。
艾比特（北京）高科技有限责任公司
交换机信息登记
加入到小区任何地方，在系统上均要写入楼号单元层等信息。系 统名称中首先登记设备型号S2008MFB 中间用“-”符号隔开，具 体如图所示
艾比特（北京）高科技有限责任公司
交换机速率限制配置规范
投入网络运行的交换机均要进行速率限制，任何交换机 的上联端口发送速率限制20000 接收速率0（不限速） 用户端口：发送速率限速8000， 接收速率限速2000
备注：端口没有环路的时候端口状态为ok，当端口发现 环路的时候 端口状态为 TOOP-LOOP
具体见图例
艾比特（北京）高科技有限责任公司
环路配置图例1
环路动作选择auto-recover后点选设置
艾比特（北京）高科技有限责任公司
环路配置图例2
艾比特（北京）高科技有限责任公司
交换机集群网管使能打开
