电气一次主接线图
单母线接线
QS3 QF
不分段单母线接线
1.断路器QF:用来接通或切断电路 隔离开关QS:检修断路器时，形成一个明显的断口 母线隔离开关:紧靠母线的隔离开关QS1、QS3 出线隔离开关:靠近线路的隔离开关QS2 接地隔离开关QE:检修出线时闭合，代替安全接地线 的作用. 此外:为防止误操作，除严格执行操作规程外，在隔 离开关和相应的断路器之间，应加装电磁闭锁或机 械闭锁。
电气主接线图
1
与主接线有关的概念
电气主接线：指发电厂或变电站中的一次设备按照设计要求连接起来，
表示生产、汇集和分配电能的电路。 是电力系统的一个子系统，其作用是将电源发出的电能通过变压器
将电压升高（或降低），再通过不同的接线方式输送给用户或下级变电 所。
电气主接线图：用规定的设备文字符号和图形符号，按其实际连
通常，为了限制短路电流，简化继电保护，分 段断路器QFd处于断开状态，电源是并列运行。为
了防止因电源断开而引起的停电，在QFd上装设备用 电源自动投入装置。
电气主接线的基本接线形式
单母线接线
分段单母线接线
2.特点 优点：接线简单，操作方便，调度方便 分段母线及其所连接的设备检修或故障，只影响一段 母线及所连接的回路停电，可靠性稍高于单母线。 缺点：对重要负荷必须采用接在不同母线段上的两条出线同时供 电，接线复杂，可靠性受到限制
电气主接线的基本接线形式
单母ห้องสมุดไป่ตู้接线
3. 不分段单母线带旁路母线的接线
旁路母线SW的作用：可以不停电地检修与它相连的任 一断路器。
虚线表示旁路母线系统也可以用来不断开电源的检修 电源断路器。
2.运行操作时的顺序 1）送电时：先合上隔离开关QS1、QS2和QS3，然 后再闭合断路器QF 2）断电时：先跳开断路器QF然后再拉开隔离开关 QS1、QS2和QS3。
QS3 QF
不分段单母线接线
1.断路器QF:用来接通或切断电路 隔离开关QS:检修断路器时，形成一个明显的断口 母线隔离开关:紧靠母线的隔离开关QS1、QS3 出线隔离开关:靠近线路的隔离开关QS2 接地隔离开关QE:检修出线时闭合，代替安全接地线 的作用. 此外:为防止误操作，除严格执行操作规程外，在隔 离开关和相应的断路器之间，应加装电磁闭锁或机 械闭锁。
电气主接线图
1
与主接线有关的概念
电气主接线：指发电厂或变电站中的一次设备按照设计要求连接起来，
表示生产、汇集和分配电能的电路。 是电力系统的一个子系统，其作用是将电源发出的电能通过变压器
将电压升高（或降低），再通过不同的接线方式输送给用户或下级变电 所。
电气主接线图：用规定的设备文字符号和图形符号，按其实际连
通常，为了限制短路电流，简化继电保护，分 段断路器QFd处于断开状态，电源是并列运行。为
了防止因电源断开而引起的停电，在QFd上装设备用 电源自动投入装置。
电气主接线的基本接线形式
单母线接线
分段单母线接线
2.特点 优点：接线简单，操作方便，调度方便 分段母线及其所连接的设备检修或故障，只影响一段 母线及所连接的回路停电，可靠性稍高于单母线。 缺点：对重要负荷必须采用接在不同母线段上的两条出线同时供 电，接线复杂，可靠性受到限制
电气主接线的基本接线形式
单母ห้องสมุดไป่ตู้接线
3. 不分段单母线带旁路母线的接线
旁路母线SW的作用：可以不停电地检修与它相连的任 一断路器。
虚线表示旁路母线系统也可以用来不断开电源的检修 电源断路器。
2.运行操作时的顺序 1）送电时：先合上隔离开关QS1、QS2和QS3，然 后再闭合断路器QF 2）断电时：先跳开断路器QF然后再拉开隔离开关 QS1、QS2和QS3。
电气一次主接线图讲解和分析[可修改版ppt]
![电气一次主接线图讲解和分析[可修改版ppt]](https://img.taocdn.com/s3/m/3e5b0225a8956bec0875e30c.png)
电气一次主接线图 讲解和分析
电气主接线的基本要求
电力系统主接线图 电气主接线的基本形式
电气主接线图的读图方法及实例
对一次主接线的要求
对主接线的基本要求就是：安全、可靠、经济、方 便。
一、安全性
对电气主接线的安全性，主要体现在：隔离开关的
正确配置和隔离开关接线的正确绘制。
正确
隔离开关的主要用途是将检修部分与电源隔离，
在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进行：
（1）各断路器检修时，停电的范围和时间；
（2）母线故障或检修时，停电范围和时间；
（3）有没有使发电厂或变电所全部停电的可能。
电气主接线可靠性的高低直接决定着经济损失的大小，可靠性越 高停电时的经济损失越少，反之，则越多。
按重要性的不同，将负荷分为三类：
（2）调度不方便。电源只能并列运行，不能分列运行。 并且线路侧发生短路时，有较大的电流。
引出线
1
2
段
有汇流母线 ——分段单母线接线
3
4
分
段
单
母
线
接
段
线
电Hale Waihona Puke 1电源2图2-2分段单母线接线
为了克服不分段单母线的一些缺点，我们可以用 断路器将母线分段，可根据电源数目和功率分段。分 段断路器两侧应装有隔离开关，供该断路器检修用。
如果正常工作时分段断路器QFd是断开的，当一段 母线出现故障时，连在该母线上的出线会全部停电，非 故障母线段仍能照常工作。
分段单母线的可靠性
（1）任一段母线或母线的隔离开关需要检修或发生故 障时，连接在该分段母线上的所有回路都要停止工作， 但不会形成全部停电，而是部分长期停电。 （2）检修任一段电源或出线的断路器时，该回路必须 长期停电。
电气主接线的基本要求
电力系统主接线图 电气主接线的基本形式
电气主接线图的读图方法及实例
对一次主接线的要求
对主接线的基本要求就是：安全、可靠、经济、方 便。
一、安全性
对电气主接线的安全性，主要体现在：隔离开关的
正确配置和隔离开关接线的正确绘制。
正确
隔离开关的主要用途是将检修部分与电源隔离，
在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进行：
（1）各断路器检修时，停电的范围和时间；
（2）母线故障或检修时，停电范围和时间；
（3）有没有使发电厂或变电所全部停电的可能。
电气主接线可靠性的高低直接决定着经济损失的大小，可靠性越 高停电时的经济损失越少，反之，则越多。
按重要性的不同，将负荷分为三类：
（2）调度不方便。电源只能并列运行，不能分列运行。 并且线路侧发生短路时，有较大的电流。
引出线
1
2
段
有汇流母线 ——分段单母线接线
3
4
分
段
单
母
线
接
段
线
电Hale Waihona Puke 1电源2图2-2分段单母线接线
为了克服不分段单母线的一些缺点，我们可以用 断路器将母线分段，可根据电源数目和功率分段。分 段断路器两侧应装有隔离开关，供该断路器检修用。
如果正常工作时分段断路器QFd是断开的，当一段 母线出现故障时，连在该母线上的出线会全部停电，非 故障母线段仍能照常工作。
分段单母线的可靠性
（1）任一段母线或母线的隔离开关需要检修或发生故 障时，连接在该分段母线上的所有回路都要停止工作， 但不会形成全部停电，而是部分长期停电。 （2）检修任一段电源或出线的断路器时，该回路必须 长期停电。
电气接线图之一次系统识图 ppt课件
PPT课件
22
电压互感器的注意事项
• 电压互感器在工作时其二次侧不允许短路
• 电压互感器的二次侧有一端必须接地
• 电压互感器若在连接时，要注意其端子的 极性
PPT课件
23
6－220KV高压配电装置的基本 接线及使用范围
PPT课件
24
• 有汇流母线接线 • 无汇流母线接线
PPT课件
25
有汇流母线接线
• 电流互感器的10％误差曲线在保证电流互 感器的变比误差不超过－10％条件下，一 次电流倍数m与电流互感器允许最大二次 负载阻抗ZL的关系曲线
• 指实际流过电流互感器的一次电流I1与一 次绕组额定电流I1N之比，即
电流互感器10％误差曲线
PPT课件
11
电流互感器的准确度级
• 准确度级
指在规定的二次负荷范围内，一次电流为额 定值时的最大误差。
பைடு நூலகம்(0.85~1.15) U1N
1.0
40
3.0
不规定
cosφ 2=0.8
二次负荷变化范围 (0.25~1)S2N
• 电压互感器的误差与二次负荷及其功率因数和一次电压等 运行参数有关
PPT课件
18
电压互感器的接线方式
• 一个单相电压互感器接线
测量一个线电压
PPT课件
19
• 两个单相接成V/V接线
能测量线电压，但不能测量相电压。
PPT课件
20
• 三个单相接成Y/Y0接线
能测量线电压、相电压，但不能用来测量相对 地电压。
PPT课件
21
• 一个三相五柱式电压互感器或三个单相三绕组电压 互感器接成Y0/Y0/
一次绕组中性点接地，为YN，yn，d接线，辅助二次绕 组接成开口三角形。可以测量线电压、相电压、相对地电 压，还可以用于中性点非直接接地系统的对地绝缘监测。
电气一次主接线图
要求。并可以保证能将符合质量要求的电能送给用户。
（3）安全性 电力网接线必须保证在任何可能的运行方式下及 检修方式下运行人员的安全性与设备的安全性。 （4）经济性 其中包括最少的投资与最低的年运行费。 （5）应具有发展与扩建的方便性 在设计接线方时要考虑到 5～10年的发展远景，要求在设备容量、安装空间以及接线形式上， 为5～10年的最终容量留有余地。
QF
QFc
不分段双母线的接线
电气主接线的基本接线形式
双母线接线
不分段双母线
⑵ 调度方便 通过倒闸操作可以形成不同运行方式。 a.分段单母线运行：第二、三种方式. b. 不分段单母线运行：第一种方式。 ⑶ 易于扩建 向双母线左右两侧扩建，均不会影响两组母线上电源和负荷的自由组合。 目前我国大容量的重要发电厂和变电所中广泛采用。 ⑷特殊需要是时，可将个别回路接在被用母线上单独工作或实验 3.缺点 a. 母线故障时，必须进行母线切换，步骤多而复杂，且易引起事故； b. 使用设备多（两倍的母线隔离开关），配电装置复杂，投资较多。 4.应用范围 由于不分段双母线由较高的可靠性，广泛应用于：出线带电抗的6～ 10KV配电装置；35～60KV出线数多于8回，或连接电源较大、负荷较 大时；110～220KV出线数为5回及以上时。
电气主接线的基本接线形式
双母线接线
2. 分段双母线
用分段断路器将工作母线分为两段，每段 工作母线用各自的母联断路器与备用母线 相连，电源和出线回路均匀分布在两端工 作母线上。
可靠性比不分段双母线高，当一段工作母 线故障时，只需部分短时停电；但增加离 两台断路器，投资增加。
分段双母线广泛应用于大、中型发电厂的 发电机电压配电装置中；在220～500KV 大电容配电装置中，也使用四分段双母线 接线。
电气一次图讲解
出线断路器从2251起，按出线间隔顺序编号。
如：从固定端起第一个出线间隔的断路器为2251，从固定端起第二个出线间隔断路器为2252，……。
4.2主变压器断路器编号：
按主变压器序号，其高压侧断路器相应编号为2201～2210。
4.2220kV的高压备用厂用变压器（#04启备变）高压侧的断路器编号为2200。
5.3电压互感器隔离开关编号：
由表示电压等级的“2”+母线号+“9”三位数字组成。如220KV#1母线PT隔离开关:219
6接地隔离开关编号：
6.1接地隔离开关由“隔离开关号+7”组成。
如：2252断路器与母线隔离开关22521间的接地隔离开关编号为225217。
2252断路器与线路出线隔离开关22526间开关侧接地隔离开关则为225267。
6.2线路出线上线路侧的接地隔离开关由“隔离开关号+组别+7”组成如：出线2251断路器，出线隔离开关为22516，其线路侧第一组接地隔离开关为2251617，
6.3母线上的接地隔离开关，由“电压级2+母线编号+组别+7”四位数组成。
如：220KV#1号母线上有两组接地隔离开关从固定端向扩建端依次编号为2117和2127。
2、一次接线图有标题。
3、画面整洁。
4、设备间隔和设备实际位置一致。
5、做好设备符号标注。
6、开关刀闸状态为不受电时的状态，即全部为开位。

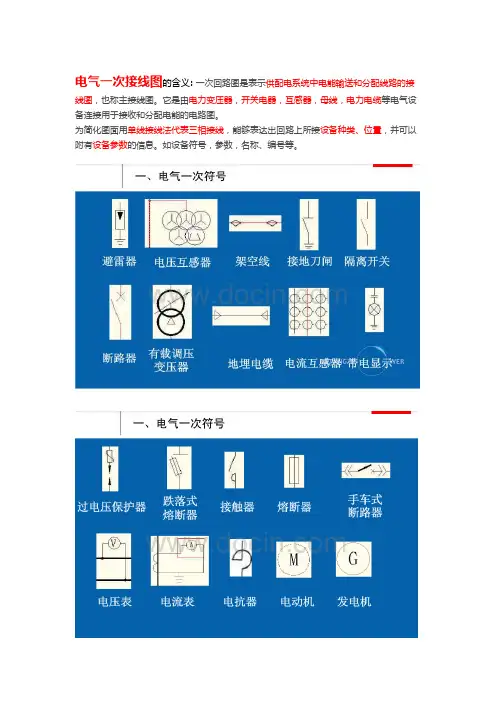

电气一次接线图的含义:一次回路图是表示供配电系统中电能输送和分配线路的接线图，也称主接线图。它是由电力变压器，开关电器，互感器，母线，电力电缆等电气设备连接用于接收和分配电能的电路图。
为简化图面用单线接线法代表三相接线，能够表达出回路上所接设备种类、位置，并可以附有设备参数的信息。如设备符号，参数，名称、编号等。
如：从固定端起第一个出线间隔的断路器为2251，从固定端起第二个出线间隔断路器为2252，……。
4.2主变压器断路器编号：
按主变压器序号，其高压侧断路器相应编号为2201～2210。
4.2220kV的高压备用厂用变压器（#04启备变）高压侧的断路器编号为2200。
5.3电压互感器隔离开关编号：
由表示电压等级的“2”+母线号+“9”三位数字组成。如220KV#1母线PT隔离开关:219
6接地隔离开关编号：
6.1接地隔离开关由“隔离开关号+7”组成。
如：2252断路器与母线隔离开关22521间的接地隔离开关编号为225217。
2252断路器与线路出线隔离开关22526间开关侧接地隔离开关则为225267。
6.2线路出线上线路侧的接地隔离开关由“隔离开关号+组别+7”组成如：出线2251断路器，出线隔离开关为22516，其线路侧第一组接地隔离开关为2251617，
6.3母线上的接地隔离开关，由“电压级2+母线编号+组别+7”四位数组成。
如：220KV#1号母线上有两组接地隔离开关从固定端向扩建端依次编号为2117和2127。
2、一次接线图有标题。
3、画面整洁。
4、设备间隔和设备实际位置一致。
5、做好设备符号标注。
6、开关刀闸状态为不受电时的状态，即全部为开位。
电气一次接线图的含义:一次回路图是表示供配电系统中电能输送和分配线路的接线图，也称主接线图。它是由电力变压器，开关电器，互感器，母线，电力电缆等电气设备连接用于接收和分配电能的电路图。
为简化图面用单线接线法代表三相接线，能够表达出回路上所接设备种类、位置，并可以附有设备参数的信息。如设备符号，参数，名称、编号等。
电气一次主接线图
电气主接线的基本接线形式
单母线接线
3. 不分段单母线带旁路母线的接线
旁路母线SW的作用：可以不停电地检修与它相连的任 一断路器。
虚线表示旁路母线系统也可以用来不断开电源的检修 电源断路器。
1．正常运行时，SQF、QS3、QS4、SQS都断开，
旁路不带电。
2．检修QF所需的步骤：
（1）先合隔离开关QS3和QS4，再合上SQF
不分段双母线带旁路母线的接线
a专用旁路断路器 b旁路断路器兼作母联断路器 c母联断路器兼作旁路断路器
当110KV出线在6回及以上、220KV出线在 4回及以上时，宜采用带专用旁路断路器的 旁路母线；
330～500KV采用分段双母线时，一般都带
旁路母线
4. 双断路器双母线
电气主接线的基本接线形式
双母线接线
2．检修Ⅰ段母线上出线断路器所需的操作： （1）先断开QFp，再合上QS2，再合上QFp，
再断开QS3 ； （2）合上该出线回路的旁路隔离开关； （3）断开要检修的断路器两侧的隔离开关
旁路断路器兼作分段断路器
旁路母线多用于35KV及以上的接线中，因为电压 越高，断路器检修时间越长。当35～60KV采用分
分段单母线带旁路母线的接线
不分段双母线的接线 分段双母线的接线
双母线带旁路母线的接线 双断路器双母线的接线 一台半断路器的接线
桥式接线
外桥接线 内桥接线 桥式接线的扩大
单元接线 多角形接线
线路—变压器单元接线 发电机—变压器单元接线 发电机—变压器扩大单元接线
（一）单母线接线
1.不分段单母线接线
电气主接线的基本接线形式
2.分段单母线接线
电气主接线的基本接线形式
单母线接线
电气一次主接线图讲解和分析
绘制原则及规范
规范
1
2
图形符号和文字符号应符合国家相关标准和规定。
3
设备编号和标注应符合电力系统命名和编号规则。
绘制原则及规范
图纸幅面和格式应符合国家相关标准 和规定。
图纸的绘制和修改应符合相应的设计 和管理流程。
02
电气一次主接线图类型与特 点
单母线接线图
简单明了
01
单母线接线图是最基本的电气主接线形式，其结构简单，易于
案例二：某发电厂电气一次主接线图优化
01
02
次主 接线图
优化方案
优化后的电气一 效果评估 次主接线图
简要介绍发电厂的规模、 类型及在电力系统中的地 位。
展示发电厂原有的电气一 次主接线图，分析其存在 的问题和不足之处。
提出针对性的优化方案， 包括设备配置、接线方式 、运行方式等方面的改进 。
电气一次主接线图讲解和分 析
目录
• 电气一次主接线图概述 • 电气一次主接线图类型与特点 • 电气一次主接线图分析方法 • 常见故障识别与处理策略 • 实际应用案例解析 • 总结与展望
01
电气一次主接线图概述
定义与作用
定义
电气一次主接线图是用规定的图形和文字符号表示一次电气 设备（如发电机、变压器、断路器、隔离开关、母线、电缆 、输电线路、电抗器、避雷器、熔断器、电流互感器、电压 互感器等）相互连接关系的电路图。
运行与维护
阐述工业园区配电网的运行和维 护要求，包括设备巡视、故障处 理、预防性试验等方面。
工业园区概述
简要介绍工业园区的规模、产业 类型及用电负荷特点。
技术经济分析
对工业园区配电网规划与设计进行 技术经济分析，包括投资成本、运 行成本、经济效益等方面。
电气一次主接图识图
电力系统一次接线图识图
——个人工作总结
1 识图前言
• 变电站一次接线图的识别是变电运行人员的基本技能之一，只有把一次接线 图熟练识别，对于巡视和操作，有着决定意义。把一次接线图和现场设备对 应起来掌握，可以使得运行人员更加深入熟悉设备。 另外一次接线图与二次接线配置有关，例如CT个数与二次保护配置有关， 220kV有两套保护，一般配置六个绕组CT，两个母差保护，两个线路保护，一 个计量，一个测量；110kV有一套保护，一般有4个绕组；而10kV则只有三个 绕组。另外，在220kV和110kV线路中，一般都配置单相的PT，而10kV线路一 般不配置PT，这是为什么呢？这主要是因为220kV和110kV线路保护会用到PT 提供的电压，如零序保护、复压过流保护等，因此需要在线路上采集电压； 而10kV线路保护一般采用过流保护，并不需要电压采集，因此10kV线路一般 不配置PT。计量用电压一般取自母线PT。因此在10kV线路一次接线图中，一 般不会在线路侧画出PT。
•
•
•
•
•
• •
线路编号为奇数的接在奇数母线上，线路编号为偶数的接在偶数母线上，电 容器组编号为奇数时接在奇数母线上，为偶数时接在偶数母线上。母分开关 编号后两位一般为00，如某变电站I/II母线母分开关未9000，母分刀闸为9002 乙刀闸，III/IV开关命名为9000，母分刀闸为9002乙刀闸。 母线PT刀闸的命名，对于双母线接线方式的母线PT刀闸而言，一般符合以下 规律:如果220kV侧编号前两个数字为22，那么对于I段母线PT刀闸命名为22M5 ，II段母线刀闸命名为22Ｍ4，III段母线刀闸命名为22M9等。母线PT刀闸最后 一位数字为奇数时，PT连接的必定是奇数编号的母线；反之则为偶数编号的 母线。 变压器三侧开关一般按照如下命名规则：若变压器编号为#1，那么三侧开关 中的字母为A，若编号为#2，那么开关字母为B……。如某变电站的#1变压器三 侧开关为22A，12A，62A，#2变压器三侧开关未22B，12B和62B。 另外变压器中性点刀闸名称最后一个数字为8，如#1变压器220kV中性点为 22B8刀闸，,110kV侧中型点为12B8刀闸 下面简单展示一个变电站接线部件的画法（以220kV三绕组变压器为例）
——个人工作总结
1 识图前言
• 变电站一次接线图的识别是变电运行人员的基本技能之一，只有把一次接线 图熟练识别，对于巡视和操作，有着决定意义。把一次接线图和现场设备对 应起来掌握，可以使得运行人员更加深入熟悉设备。 另外一次接线图与二次接线配置有关，例如CT个数与二次保护配置有关， 220kV有两套保护，一般配置六个绕组CT，两个母差保护，两个线路保护，一 个计量，一个测量；110kV有一套保护，一般有4个绕组；而10kV则只有三个 绕组。另外，在220kV和110kV线路中，一般都配置单相的PT，而10kV线路一 般不配置PT，这是为什么呢？这主要是因为220kV和110kV线路保护会用到PT 提供的电压，如零序保护、复压过流保护等，因此需要在线路上采集电压； 而10kV线路保护一般采用过流保护，并不需要电压采集，因此10kV线路一般 不配置PT。计量用电压一般取自母线PT。因此在10kV线路一次接线图中，一 般不会在线路侧画出PT。
•
•
•
•
•
• •
线路编号为奇数的接在奇数母线上，线路编号为偶数的接在偶数母线上，电 容器组编号为奇数时接在奇数母线上，为偶数时接在偶数母线上。母分开关 编号后两位一般为00，如某变电站I/II母线母分开关未9000，母分刀闸为9002 乙刀闸，III/IV开关命名为9000，母分刀闸为9002乙刀闸。 母线PT刀闸的命名，对于双母线接线方式的母线PT刀闸而言，一般符合以下 规律:如果220kV侧编号前两个数字为22，那么对于I段母线PT刀闸命名为22M5 ，II段母线刀闸命名为22Ｍ4，III段母线刀闸命名为22M9等。母线PT刀闸最后 一位数字为奇数时，PT连接的必定是奇数编号的母线；反之则为偶数编号的 母线。 变压器三侧开关一般按照如下命名规则：若变压器编号为#1，那么三侧开关 中的字母为A，若编号为#2，那么开关字母为B……。如某变电站的#1变压器三 侧开关为22A，12A，62A，#2变压器三侧开关未22B，12B和62B。 另外变压器中性点刀闸名称最后一个数字为8，如#1变压器220kV中性点为 22B8刀闸，,110kV侧中型点为12B8刀闸 下面简单展示一个变电站接线部件的画法（以220kV三绕组变压器为例）
电气一次主接线图
电气一次主接线图1. 引言电气一次主接线图（One-Line Diagram）是电气系统设计中的重要文档，用于描述电气系统的整体架构和连接关系。
它是一种简化的图形表示方法，能够清晰地展示电力系统中各个设备的布置和互连情况，是电气系统设计中不可或缺的工具。
2. 电气一次主接线图的作用电气一次主接线图具有如下作用：2.1. 系统的概览电气一次主接线图能够提供电力系统整体的概览，包括主要设备的布局和互连关系。
通过该图可以很容易地了解电气系统的整体架构，从而为设计、维护和故障排除提供便利。
2.2. 设备的标识和编号电气一次主接线图中的设备可以根据需要标识和编号，方便对系统中的设备进行唯一的标识和追溯。
这对于工程师的工作十分重要，能够提高设备的管理和维护效率。
2.3. 电路的连通关系电气一次主接线图能够清晰地展示电路之间的连通关系，包括供电方向、电流的流向等信息。
这对于电气系统的运行和维护十分重要，能够帮助工程师更好地理解和处理电气问题。
2.4. 安全和故障排除电气一次主接线图能够帮助工程师进行系统的故障排除和安全管理。
通过对接线图的分析，工程师可以更快地定位故障点，减少系统停机时间。
此外，接线图也能指导维护人员进行设备的安全操作。
3. 绘制电气一次主接线图的步骤绘制电气一次主接线图需要经过以下步骤：3.1. 收集相关信息在绘制接线图之前，需要收集电气系统相关的信息，包括设备的类型、数量和规格等。
此外，还需要了解系统的供电方式、电压等级等。
3.2. 确定布局和连线关系根据收集到的信息，确定设备的布局和连线关系。
通常情况下，电气一次主接线图按照从上到下、从左到右的原则进行布局，同时要考虑设备之间的连线方式，如并联、串联等。
3.3. 绘制接线图使用绘图工具，根据确定好的布局和连线关系，绘制电气一次主接线图。
可以使用专业的绘图软件，也可以使用手工绘图工具。
3.4. 标识和编号设备在绘制接线图的过程中，根据需要对设备进行标识和编号。
(完整版)电气一次识图基础
朗目山
电气一次回路识图简介
二、电气主接线图
(5)变压器线路单元接线 优点：
①每台变压器和线路直接连接省去了母线和相应的断 路器和隔离开关。
②便于发展，容易发展成桥形接线或单母线接线。 ③操作简单，不易产生误操作。 缺点： ①线路或变压器故障或检修,整个单元都停止运行。 ②运行方式单一。
适用范围：这种接线应用在将发电机发出的全部电能升高 电压输入电网的小型水电站或风电场中。
电气一次回路识图基础
电气一次回路识图简介 朗目山
电气一次回路：由电气一次设备相互连接，构 成发电、输电、配电或进行其他生产过程的电气回 路称为一次回路或一次接线系统。
一、电气一次符号 二、电气主接线图 三、电气设备编号原则
电气一次回路识图简介
一、电气一次符号
朗目山
避雷器 电流互感器 架空线 接地刀闸 隔离开关
断路器 有载调压 变压器
地埋电缆 电流互感器 带电显示
电气一次回路识图简介
一、电气一次符号
朗目山
过电压保护器
跌落式 熔断器
接触器
熔断器
手车式 断路器
电压表 电流表 电抗器 电动机 发电机
电气一次回路识图简介
二、电气主接线图
朗目山
1.主接线的设计原则
(1)考虑变电站在电力系统中的地位和作用。
(2)考虑远期发展规模。
朗目山
电气一次回路识图简介
二、电气主接线图
(4)外桥接线 优点：
①一台变压器故障或检修其他部分 不受影响。
②扩建方便，容易改造成单母线或双母线接线。 ③高压断路器数量少，四个回路只需三台断路器。 缺点： ①一条线路故障或检修相应变压器需停运。 ②桥连断路器检修时，两个回路需解列运行。 ③变压器侧断路器检修时，变压器需较长时间停运。 适用范围：适用于较小容量的发电厂或变电站，并且 变压器的切换较频繁或线路较短，故障率较少的情况。 此外，线路有穿越功率时，也宜采用外桥接线。
电气课件（主接线图、发电机、变压器）
电气课件主接线图发电机变压器二、电气运行安全知识电气课件一、电气一次系统图一、电气主接线的基本接线形式汇流母线单母线、单母线分段、单母线分段带旁母、双母线、双母线分段、双母线带旁母、23接线、变压器母线无汇流母线单元及扩大单元接线、桥型内、外接线、角型接线电气主接线图的作用电气主接线图对电气设备的选择、配电装置的布置、电能的质量和安全运行等都起决定性作用。
所以电气专业人员必须熟悉掌握电气主接线图发电机变压器线路单元接线1.接线简单、使用设备少。
2.线路故障或检修时 变压器停运 反过来同样。
3.适用于只有一台变压器和一回线路时或当发电厂内不设高压配电装置、直接将电能送至系统枢纽变电站的情况。
我司发电机出口无甲刀闸。
输送功率及距离110KV功率1050MW、距离50 150KM。
220KV功率100150MW、距离2000300KM500KV功率10001500MW、距离250 1000KM 我公司2135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线 此种接线方式虽然具有供电可靠 调度灵活及便于扩建等优点 但这种接线方式所用设备较多 配电装置复杂 经济性较差 在运行中隔离开关作为操作电器 很容易发生误操作事故 并且对于实现自动化不方便 当母线故障时 须切除较多的电源和线路经济性好。
单元接线是发电机经变压器直接接入春林变电站 需要断路器及隔离开关的数量要远远小于双母线接线 如果按国内六氟化硫开关的配置 仅此一项就可节约近200万元。
另外启备变的电压等级也由220kv降到110kv这一项也可节省投资100万元。
单元接线方式的占地面积也要远远小于双母线接线所占用的面积 这也更符合我公司的实际情况。
还有 单元接线的保护配置也更加简单化 没有了升压站母线保护。
可靠性较高。
单元接线的最突出的特点就是开关设备少 操作简单 设备少相对来说也就是减少了设备的故障率 操作简单也就减少的设备误操作的次数 所以可靠性相对也就提高了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线
线
分段双母线接线
发电机——变压器扩大单元接线
双母线 双母线带旁母线接线
多角形连接
双断路器双母线接线 一台半断路器接线
有汇流母线 ——不分段单母线接线
引出线
1
2
3
4
不 分 段 单 母 线 接 线
电源
图2-1
不分段单母线接线
如图是不分段单母线接线图，为了能在接通或断开
电源，并在故障情况下能自动切断故障电流，每一个电源 回路和出线回路中都装有断路器QF。为了保证检修人员的 安全，断路器侧还装有隔离开关QS，靠近母线侧的是母线 隔离开关，靠近出线回路侧得是线路隔离开关。若果出线 的另一端没有接电源，也就没有倒送电能的可能，那么线 路隔离开关可以不装。图中的QE是线路隔离开关的接地闸 刀，可以在检测时代替临时接地线。
Ⅲ类负荷——Ⅰ 、Ⅱ类负荷以外的其他负荷，停电后 不会造成太大的影响，属非重要负荷。对Ⅲ类负荷的供电要 求是必要时可以长期停电。
三、经济性 电气主接线的经济性是相对而论的，在资金充足时，对经济性
的要求可以放低，如果两种主接线的可靠性和方便性差不多，则选择 经济性较好的一种。
四、方便性 1.操作的方便性
电气主接线图的基本形式 电气主接线的基本形式：有母线接线和无母线接线。母线
是汇流线，用以汇集电能和分配电能的，是发电厂和变电所的 重要装置。电气主接线的类型如下：
不分段单母线接线
单母线 分段单母线接线
桥式连接
内桥接线 外桥接线
分段单母线带旁路母线接线
有
无
线路——变压器单元接线
母
不分段双母线接线
母 单元连接 发电机——变压器单元接线
在接通电路时，应先合断路器两侧的隔离开关，再
合断路器；切断电路时，应先断开断路器，在断开两侧的 隔离开关。
不分段单母线接线的优点是：接线简单、操作方便
、设备少、经济性好；并且，母线便于向两端延伸，扩建 方便。
缺点是（1）可靠性差。出现回路的断路器进行检
修时，该回路要停电，直至断路器修好，也可能是长期停 电；母线或母线隔离开关检修或故障时，所有回路都要停 止工作，也就是造成全厂或全所长期停电。
刘必祥
电气主接线的基本要求 电气主接线的基本形式 电气主接线图的读图方法及实例
对主接线的基本要求就是：安全、可靠、经济、 方便。
一、安全性
对电气主接线的安全性，主要体现在：隔离开关
的正确配置和隔离开关接线的正确绘制。
正确
隔离开关的主要用途是将检修部分与电源隔离，
以保证检修人员的安全。在电气主接线图中，凡是应
在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进 行：
（1）各断路器检修时，停电的范围和时间；
（2）母线故障或检修时，停电范围和时间；
（3）有没有使发电厂或变电所全部停电的可能。
电气主接线可靠性的高低直接决定着经济损失的大小，可靠性 越高停电时的经济损失越少，反之，则越多。
按重要性的不同，将负荷分为三类：
Ⅰ类负荷——停电后将造成人员伤亡和重大设备损坏的 最重要负荷。如机场和军事设施等电力负荷，以及电弧炼钢 炉和大型铝电解槽等短时间停电就要损坏重大设备的用电。 对Ⅰ类负荷的供电要求是任何时间都不能停电。
Ⅱ类负荷——停电后将造成减产，使用户蒙受较大的经 济损失。对Ⅱ类负荷的供电要求是必要时可以短时期停电， 不允许长时间停电。
分段单母线接线的运行方式
分段断路器QFd在正常工作时可以投入使用，也可 以断开。
如果正常运行时，QFd是接通的，则当任一端母 线出现故障时，母线继电器保护会断开连在母线上的断 路器和分段断路器QFd。这样另一段母线仍能继续工作 。如果一条母线上的电源断开了，那么该母线上的出线 可以通过分段断路器从另一条母线上得到供电。
如果正常工作时分段断路器QFd是断开的，当一 段母线出现故障时，连在该母线上的出线会全部停电， 非故障母线段仍能照常工作。
分段单母线的可靠性
（1）任一段母线或母线的隔离开关需要检修或发生 故障时，连接在该分段母线上的所有回路都要停止工 作，但不会形成全部停电，而是部分长期停电。 （2）检修任一段电源或出线的断路器时，该回路必 须长期停电。
（2）调度不方便。电源只能并列运行，不能分列运 行。并且线路侧发生短路时，有较大的电流。
引出线
1
2
段
有汇流母线 ——分段单母线接线
3
4
分 段 单 母 线 接 线
段
电源1
图2-2
电源2
分段单母线接线
为了克服不分段单母线的一些缺点，我们可以 用断路器将母线分段，可根据电源数目和功率分段。 分段断路器两侧应装有隔离开关，供该断路器检修用 。
分段单母线接线的优点是：接线比较简单，操 作方便，可靠性有所提高；且调度方便，扩建也较方 便；还有，如果出线回路较多，增加的投资比例不高 。
这种接线方式一般在中、小型变电所中被广泛 采用。在重要负荷的出线回路较多、供电容量较大时 ，一般不采用。
图2-3
有汇流母线 ——分段单母线带旁
路母线接线
分段 单母 线带 旁路 母线 接线
电气主接线的应该接线简单，操作方便尽可能的使操作步骤少 ，以便于运行人员掌握，不至于在操作过程中出错。
2.调度的方便性
电气主接线在正常运行时，要能根据调度要求，方便地改变运 行方式。并在发生事故时，要能尽快的切除故障。
3.扩建的方便性
这不仅与资金、土地相关，还与电气主接线的接线方式有关， 但对于将来的发电厂和变电所，其主接线应具有扩建的方便性。
为了在回路断路器检修时能使该回路继续工作，可
以设置旁路母线。图示是分段单母线带旁路母线的接线。 图中的WBp即是旁路母线，在各回路的出线线路隔离开关 处都装有旁路隔离开关QSp，旁路母线与各出线回路相连 。QF1p和QF2p为旁路断路器。正常工作时，旁路断路器与 两侧的隔离开关，以及旁路隔离开关都是断开的。
该安装隔离开关的地方都必须配置隔离开关，不能有
遗漏之处，也不可以为乐节省投资而不装。
在绘制隔离开关时，电源应接在通过瓷瓶与隔离 开关的刀片联结，因为这样安装在打开和合上隔离开 关时，刀片端的带电时间较短，这样可以保证操作人 员的安全。
错误
二、可靠性
电气主接线的可靠性不是绝对的。同样的形式在一些发电厂或 变电所来说是可靠的，但对另一些发电厂或变电所则不一定能满足可 靠性要求。所以在分析主接线图时，要考虑发电厂或变电所在整个系 统中的地位和作用，也要考虑用户的负荷性质和类别。
