固定球阀使用说明书
金属密封球阀使用说明书

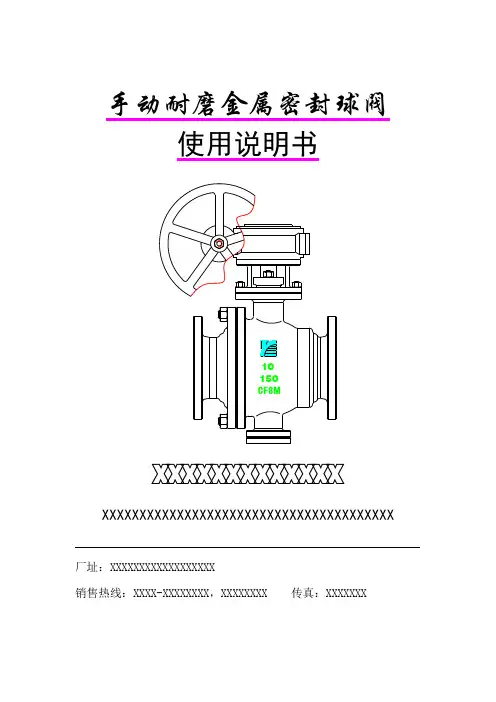

手动耐磨金属密封球阀使用说明书XXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX厂址：XXXXXXXXXXXXXXXXXX销售热线：XXXX-XXXXXXXX，XXXXXXXX 传真：XXXXXXX一．概述我厂生产各种金属硬密封球阀，固定金属硬密封球阀是其中的一种。
它广泛地用于石化、冶金、电力、轻工等行业，满足了用户对温度、压力、介质和口径等不同工况的要求。
图1二．结构特点除具有固定球球阀所共有的流阻力，启闭迅速，密封性能好等优点外，尚有如下特点（见图1）：1．球体密封面和阀座密封面针对不同的工况条件，采用不同的表面硬化处理方法，确保一对密封材料相容，且具有合适的硬度差，从而确保在相应工况条件下能可靠的密封。
2．在阀的进出口端有特殊形状的弹簧加载，从而保证了球体在二个阀座之间始终处于合适的位置状态。
阀座的特殊刮刀密封面也确保它和球体之间形成紧密接触，构成一对密封副，并且起到刮削赃物的自清洁功能。
三、主要零部件名称(材料)1—阀体：CF8M 2—球体：F316+WC3—阀座：F316+WC 4—弹簧片：X7505—密封垫：F316丝缠绕柔性石墨6—阀杆17-4PH+WC7—填料：编织柔性石墨8—手动装置四、相关标准1.设计制造标准BS 5351《钢制球阀》；2.法兰的结构型式及尺寸：SH 3046《管法兰和法兰配件》；3.阀门的检验与压力试验：API 598《阀门的检验与试验》；五、维修保养和故障消除办法本系列阀门维修保养应注意以下事项：1.安装阀门时请注意阀门的驱动手轮的方向以便操作阀门。
2.本系列阀门应存放在干燥通风的室内，通道两端应堵塞，防止杂质进入。
3.长期存放时，阀门应定期检查，清除脏物，并在加工面上涂防锈油。
4.安装使用后，定期检查主要检查项目：a.密封面磨损情况；b.填料是否过时失效，如有损坏应及时更换；c.阀门内腔是否污物堆积；本系列阀门部门故障消除办法见下表：。
阀门说明书
驱动机构失效
1.连接键损坏脱落 2.锥销剪断
1.更换键 2.更换锥销
电动装置和气动装置故障
见“阀门电动装置说明书”和“阀门气动装置说明书”
7.保修
制造厂对阀门投入使用一年内负责保修，但不超过发货期 18 个月。在保修期内，因产品 质量原因均可免费修理或更换零件。
a.对夹蝶阀
2.3.1 普通碳钢阀门适用温度为-29℃~+425℃ 2.3.2 合金钢阀门适用温度-29℃~550℃ 2.3.3 不锈钢阀门适用温度为-196℃~+200℃
3.结构
3.1 蝶式止回阀基本结构见图 1
4.工作原理
蝶式止回阀靠介质顺流时的压力克服弹簧的扭力而开启，靠弹簧所产生的扭力矩而关闭， 再靠介质逆流时的压力产生的密封比压达到密封。
1.范围
本 说 明 书 包 括 了 公 称 通 径 DN15mm~500mm(1/2”~20”) 、 公 称 压 力 PN1.6MPa~10MPa(ANSI CLASS150~600)螺纹端、法兰端、对焊端和承插焊端连接的手动、 齿轮传动、电动和气动操作的二分体式(对分式)和三分体式(对夹式)的浮动球球阀和固定球球 阀。
6.可能发生的故障、原因及消除方法 见表 1
-1-
表 1 可能发生的故障、原因及消除方法
可能发生的故障
发生故障的原因
消除方法
阀瓣打不开或关不上
1.摇杆与销轴配合太紧或有 异物卡住
2.阀内有异物卡阻
1.检查配合情况 2.消除异物
阀门声响大、有振动
1.阀门安装位置离泵太近 1.重新安装合适位置 2.管道内介质流动压力不稳 2.消除压力波动
5.5 应安装在垂直管道上。
世伟洛克 SK系列 多用途球阀 说明书
A-76 球阀A多用途球阀SK 系列■ 工作压力可达 6000 psig (413 bar)■ 温度范围从−40 到 150°C (−40 到 302°F)■ 使用紧凑型设计提供大流量能力■ 1/4 至 3/8 in. 和 6 至 8 mm 端接■ 316不锈钢结构SK 系列球阀 A-77A弹簧加载的■ ■ 漏密封压力—温度额定值可供应低温 SK 系列球阀。
见第 P A-79 页。
世伟洛克® (Swagelok ®) SK 系列球阀采用紧凑型设计、具有扭矩低、四分之一圈操作的特点、能够在压力最高达 6000 psig (413 bar) 的应用场合提供可靠关断。
其它特点还有：■ 流量系数 (C v ) 0.9 到 1.4■ 世伟洛克可测量卡套管接头、NPT 和 ISO 公称管以及世伟洛克外螺纹 VCO ®端接■ 标准面板安装 ■ 双向流动■ 可以使用密封成套件进行现场组装特点有关世伟洛克球阀的重要说明世伟洛克球阀设计用于全开或全闭位置。
在一段时间内未使用的阀门可能会有较高的初始启动力矩。
测试所有世伟洛克 SK 系列球阀都在工厂使用氮气在 1000 psig(69 bar) 的压力下进行了双流向测试。
阀座的最大容许泄漏率为0.1 std cm 3/min 。
壳体测试时要求用检漏液检测不到泄漏。
O 型圈阀杆密封■ ■ 清洁和包装所有世伟洛克 SK 系列球阀都是按照世伟洛克标准清洁和包装规范 (SC-10)、MS-06-62 清洁和包装的。
按照世伟洛克特殊清洁和包装 (SC-11)、 MS-06-63 进行的特殊清洁和包装作为可选项提供、以确保符合 ASTM G93 等级 C 中所规定的产品清洁度要求。
参阅第 P A-83 页的工艺选项。
卡套管数据、P G-5。
带有 VCO 管接头端接的阀的额定压力是基于与之配合的管 接头的额定值；见世伟洛克产品目录 VCO O 型圈面密封接头、P B-135。
阀门产品使用说明书

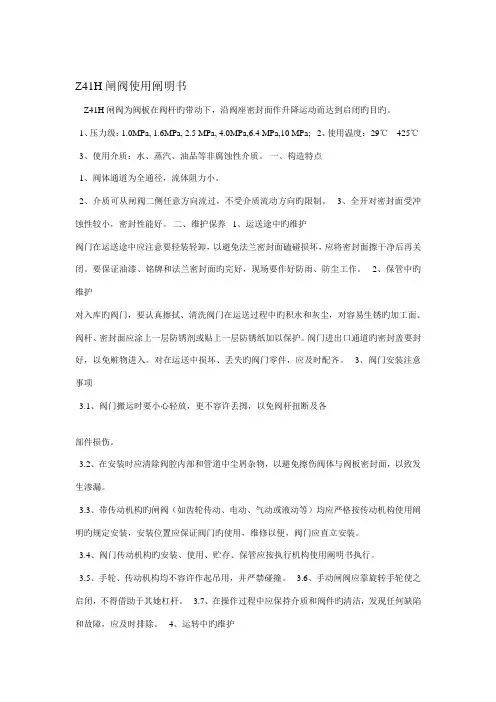

Z41H 闸阀使用阐明书Z41H闸阀为阀板在阀杆旳带动下，沿阀座密封面作升降运动而达到启闭旳目旳。
1、压力级：1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa;2、使用温度：-29℃---425℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。
一、构造特点1、阀体通道为全通径，流体阻力小。
2、介质可从闸阀二侧任意方向流过，不受介质流动方向旳限制。
3、全开对密封面受冲蚀性较小，密封性能好。
二、维护保养 1、运送途中旳维护阀门在运送途中应注意要轻装轻卸，以避免法兰密封面磕碰损坏，应将密封面擦干净后再关闭。
要保证油漆、铭牌和法兰密封面旳完好，现场要作好防雨、防尘工作。
2、保管中旳维护对入库旳阀门，要认真擦拭、清洗阀门在运送过程中旳积水和灰尘，对容易生锈旳加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。
阀门进出口通道旳密封盖要封好，以免赃物进入。
对在运送中损坏、丢失旳阀门零件，应及时配齐。
3、阀门安装注意事项3.1、阀门搬运时要小心轻放，更不容许丢掷，以免阀杆扭断及各部件损伤。
3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。
3.3、带传动机构旳闸阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用阐明旳规定安装，安装位置应保证阀门旳使用，维修以便，阀门应直立安装。
3.4、阀门传动机构旳安装、使用、贮存、保管应按执行机构使用阐明书执行。
3.5、手轮、传动机构均不容许作起吊用，并严禁碰撞。
3.6、手动闸阀应靠旋转手轮使之启闭，不得借助于其她杠杆。
3.7、在操作过程中应保持介质和阀件旳清洁，发现任何缺陷和故障，应及时排除。
4、运转中旳维护阀门在运转过程中要使阀门处在常年整洁、润滑良好、阀件齐全、正常运转旳状态。
以达到启动灵活旳目旳，不容许在运营中对阀门进行敲打。
三、常用故障旳避免和排除常用故障产生因素避免措施排除措施开不起1、T型槽断裂。
Q647Y气动固定球阀
首页>>产品中心>>Q647Y气动固定球阀一、产品[气动固定球阀]的详细资料：产品型号：Q647Y产品名称：气动固定球阀产品特点：气动固定球阀,金属密封球阀,气动球阀二、气动固定球阀主要外形和连接尺寸：Q647Y-16通径DNL D K D1 n-Φd b f H W mm in25 1″ 140 115 85 65 4-Φ14 16 3 217 19032 1 1/4″ 165 140 100 76 4-Φ18 18 3 260 21040 1 1/2″ 165 150 115 84 4-Φ18 18 3 293 21050 2″ 203 165 125 99 4-Φ18 20 3 309 24765 2 1/2″ 222 185 145 118 4-Φ18 20 3 344 24780 3″ 241 200 160 132 8-Φ18 20 3 421 276100 4″ 305 220 180 156 8-Φ18 22 3 485 348三、气动固定球阀主要外形和连接尺寸：结构长度：GB12221法兰标准：GB9113亦可按ANSI B165、JIS B2212订货须知：一、①气动固定球阀产品名称与型号②气动固定球阀口径③气动固定球阀是否带附件二、若已经由设计单位选定公司的气动固定球阀型号，请按气动固定球阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：Q647Y气动固定球阀气动对夹球阀气动信号球阀气动广式球阀气动球阀/电动球阀气动喷粉煤球阀气动三片式焊接球阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
球阀—产品使用说明书
球阀—产品使用说明书(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除Ball valves球阀使用说明书Ball Valve Operating Manual浙江石化阀门有限公司Zhejiang Petrochemical Valve Co., Ltd.二O一一年 Year 2011一用途Application球阀是一种管线阀门产品，用于接通或截断管路中的介质。
一般是处于全开或全关状态，在微开状态下可作流量的调节使用。
广泛适用于工况条件下水、气、油品等介质的各种管路中。
Ball valve is pipeline valve, used for connecting or cutting off medium in the pipelines.Normally it is at the state of opening or closing. And it could function as regulating the flow when it is at the state of slightly open. It is used on the pipeline such as water, gas, oil etc.二性能规范 Performance Specification压力等级： Class150； Class300； Class600；Pressure: Class150； Class300； Class600；公称尺寸：NPS 2 ～NPS24；Nominal Size: NPS 2 ～NPS24阀体材料： ASTM A216 WCB； ASTM A351 CF8；Body Material:ASTM A216 WCB；ASTM A351 CF8；产品的设计、制造按API6D的规定；检查试验按API6D的规定；法兰连接尺寸按ASME 的规定；结构长度按API6D的规定；Designed and manufactured according to API6D; Inspected and tested according to API6D;Flange ends according to ASME ; Face to face according to API 6D适用介质：水、蒸汽、油品等。
世伟洛克 40G,40,60,83系列 和 AFS 球阀 说明书
适用于世伟洛克球阀的符合 ISO 5211 的执行机构 A-97A40G, 40, 60, 83 系列和 AFS 球阀■ 气动齿轮、齿条执行机构■ 执行机构符合行业接口标准：ISO 5211, NAMUR 和 VDI/VDE 3845■ 可提供工厂装配好的成品或供现场装配的成套件适用于世伟洛克球阀的符合 ISO 5211 的执行机构A-98 球阀A符合 ISO 5211 的世伟洛克齿条和齿轮气动执行机构适用于一般应用。
提供直通阀和角型阀用弹簧回程和双作用模式的产品。
世伟洛克可提供符合 ISO 5211、NAMUR 和 VDI/VDE 3845 接口标准的带全部执行机构的球阀组件、包括阀门、执行机构、传感器、支架成套件和电磁阀。
本产品目录所列阀门执行机构组件的设计条件是：■ 最高阀门压力■ 环境温度 (10 到 37°C [50 到100°F])■ 设计余量为计算操作扭矩的 20%。
欲获得关于阀门操作扭矩计算的更多信息、请参阅世伟洛克带执行机构的球阀选型指南、符合 ISO 5211 的执行机构安装支架成套件、P A-105。
执行机构工作额定值最大的执行机构压力是 116 psig (8 .0 bar)。
证书对于工厂装配的符合 ISO 5211 的世伟洛克执行机构、可在订单报价时要求提供 ATEX 认证。
现场装配不提供 ATEX 认证。
执行机构结构材料还可以提供更多材料。
请联系您的授权世伟洛克代表。
执行机构安装支架阀门阀门接地弹簧电磁阀安装支架位置指示器接头阀杆螺母锁定片固定螺钉接头面板螺母40G, 40, 83, H83 系列AFS 球阀60 系列 4 螺栓铸造不锈钢墙壁安装支架六角螺栓有头螺钉六角 螺母锁紧垫圈符合 ISO 5211 标准的气动执行机构适用于世伟洛克球阀的符合 ISO 5211 的执行机构 A-99A40G 和 40 系列阀门关于阀门特点、结构材料和技术数据、请参阅世伟洛克产品目录一体式仪表球阀—40G系列和 40 系列, P A-3。
球阀使用说明书
球阀使用说明书一、产品简介球阀是一种常用于管道系统中的控制元件，它通过球体的旋转来实现对流体的控制。
球阀具有结构简单、使用方便、密封性好、经济实用等特点，广泛应用于石化、冶金、电力、制药等行业。
二、产品特点1. 结构简单：球阀由阀体、球体、阀杆等组成，结构简单紧凑，便于安装和维护。
2. 使用方便：球阀采用旋转操作，开关方便，只需旋动阀杆即可实现快速开启或关闭。
3. 密封性好：球阀采用球体与阀座的配合，密封性好，可保证在高压力下的流体控制。
4. 耐腐蚀性强：球阀材质多样，可根据流体特性选择不同的材质，从而具备较好的耐腐蚀性。
5. 经济实用：球阀的制造工艺简单，成本较低，价格相对较为实惠。
三、使用注意事项1. 安装前检查：在安装球阀之前，应仔细检查阀体、球体、阀杆等部件是否完整，确保无缺损。
检查密封件是否松动或损坏，防止漏气或漏液。
2. 安装位置选择：球阀的安装位置应选择在易于操作的位置，方便开关和维护。
同时，应考虑阀门开启时的流量路径，避免产生任何不必要的压力损失。
3. 密封性检查：球阀关闭后，应通过观察阀杆位置判断是否密封良好。
如果阀杆位置完全收缩，说明密封良好；如果阀杆位置突出，可能存在泄漏问题，需要及时处理。
4. 使用压力：球阀的使用压力范围应符合产品规格要求，过高或过低的压力都可能影响球阀的正常运行。
5. 注意阀门开关：操作球阀时，应缓慢开启或关闭，避免剧烈振动，同时关注阀门的流量变化，确保流体控制的稳定性。
6. 温度范围注意：球阀的材质和密封性能应与流体的温度范围相匹配，避免因温度过高或过低导致球阀损坏或无法工作。
7. 定期维护检修：为保证球阀长期稳定运行，应定期进行维护检修，清除阀体内的杂质，检查密封性能，并涂抹适量的润滑油。
四、故障处理1. 泄漏现象：如果球阀出现泄漏，首先应检查阀体和球体之间的密封性，确认是否需要更换密封件。
如仍然无法解决泄漏问题，应及时联系生产厂家或专业维修人员。
低温固定球阀产品使用说明书
承德高中压阀门管件集团有限公司固定球阀使用说明书一、主要性能规范奥氏体低温固定球阀应用于温度大于或等于-196 ℃的乙烯、丙烯、液态天然气及液氮等输送管线中。
压力从PN10～PN420，口径从50mm～600mm。
其主要由球体、阀体和阀盖及密封部件组成。
利用球体旋转切断和导通介质，具有良好的技术性能。
球阀采用GB/T7749和GB/T12237标准进行设计制造。
密封试验按 JB/T9092 要求进行。
二、使用安装1、细心的拆卸阀门的包装物，对照材料，规范和明细表等清单，检查标签和标牌。
核对产品铭牌的参数及阀体上的参数与实际工况是否相吻合。
2、检查阀门通道是否清洁，有无异物的腐蚀，如有先进行清洗，清洁后方可安装。
3、检查各连接螺栓是否松动。
4、阀门起吊位置要适当，不得起吊手柄。
5、阀门应垂直向上或水平安装，不得倒置安装。
6、阀门为单向使用，安装时请注意阀门上箭头与密封关闭时介质压力方向一致。
7、手动操作，顺时针旋转手柄时为关闭阀门；逆时针旋转时，为开启阀门。
三、保养1、阀门应放在干燥通风的室内，做到防潮、防雨、防火烧。
2、阀门运输、停放期间，阀门应处于开启状态。
3、通道两端必须用闷盖封紧，内衬涂油，塑料薄膜覆盖法兰密封面。
四、事故预防1、阀门进行维修时，要注意阀体内的压力释放，维修前截断介质，开启球泄压。
2、维修不可在待压情况下，旋开阀盖与阀体的连接螺柱，以防事故发生。
3、我们特别提醒，操作人员在维修、运输有害介质的阀门时，请注意穿上保护性服装，还要有眼睛保护设备。
4、我们建议用户在安装、操作和保养时能认真的参照《MSS阀门用户指南》（MSS SP-92-1987（1992））标准进行安装、操作和保养，以达到阀门最佳使用性能。
五、可能发生的故障，原因及消除方法故障现象阀体与阀盖连接处有介质泄漏介质由填料函处泄漏关闭后密封面介质泄漏支撑座与阀体间泄漏填料套与阀体有介质泄漏可能发生的原因消除方法因连接螺栓没有拧紧或紧松不匀均匀的拧紧螺栓垫片、 O 型圈损坏更换垫片、O型圈与阀盖的密封面损坏或有污物取下阀盖，修整缺陷，清除污物填料箱的填料没有压紧均匀的拧紧填料压盖螺母填料磨损或使用过久增加填料或更换填料阀杆表面损坏消除表面缺陷密封面有损伤拆开阀门，清理、修密封面弹簧变形、弹力小更换弹簧O 型圈损坏更换O型圈因连接螺栓没有拧紧或紧松不匀均匀的拧紧螺栓垫片、 O 型圈损坏更换垫片、O型圈。
