液晶物性实验报告
液晶电光实验报告

液晶电光实验报告一、实验目的1.理解液晶的性质和应用。
2.学习使用液晶材料制作电光器件。
3.掌握液晶显示模块的基本原理和工作原理。
二、实验原理液晶是一种有机分子化合物,具有原子层排列有序的特性。
液晶分为向列型和晶粒型两种。
液晶材料可以通过外加电场改变分子排列方向和取向,从而改变光的传播性质。
液晶显示模块是一种利用液晶材料可重新调整分子取向的特性来实现显示的装置。
液晶显示模块由液晶材料、玻璃基板、导电玻璃等组成。
液晶显示模块的工作原理是,当外加电压作用在导电玻璃上时,导电玻璃表面生成电场,使液晶分子排列方向改变,从而改变光的透过性。
三、实验器材和药品1.液晶显示模块2.电源3.导线4.直尺、卷尺5.台式电脑四、实验步骤1.将液晶显示模块连接到电源上,并通过导线与电源连接。
2.打开电源,调节电压大小。
3.观察液晶显示模块的显示情况,并记录观察结果。
五、实验结果通过实验观察,当电压为0V时,液晶显示模块呈现无显示状态。
当电压逐渐增大时,液晶显示模块开始出现显示,显示内容为黑色的线条和图案。
增加电压后,显示内容逐渐清晰,线条和图案的颜色也逐渐变亮。
当电压达到一定大小时,显示完全清晰,颜色鲜艳。
如果继续增加电压大小,显示内容会逐渐模糊,颜色也会变暗。
六、实验分析从实验结果可以看出,液晶显示模块的显示与电压大小有关。
当电压为0V时,液晶材料的分子排列方向不发生改变,无法调整光的透过性,因此无显示。
随着电压的增大,液晶材料的分子排列方向发生改变,光的传播性质也发生变化,从而呈现出不同的显示效果。
在液晶显示模块中,导电玻璃起到了产生电场的作用,通过调节电压大小可以改变电场的强弱,从而调整液晶材料的分子排列方向。
液晶材料的分子排列方向改变后,可以通过光的传播性质显示出不同的图案和颜色。
七、实验总结通过本次实验,我对液晶的性质和应用有了更深入的了解。
液晶是一种具有原子层排列有序特性的有机分子化合物,通过改变分子的取向和排列方向可以调整光的传播性质。
液晶显示实验报告

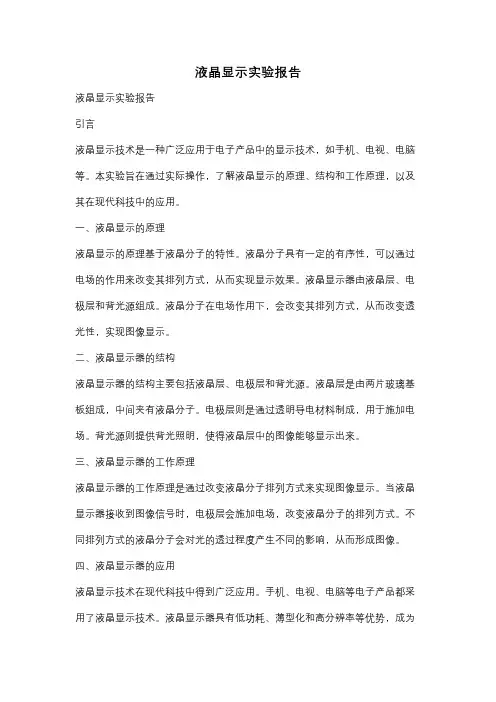

液晶显示实验报告液晶显示实验报告引言液晶显示技术是一种广泛应用于电子产品中的显示技术,如手机、电视、电脑等。
本实验旨在通过实际操作,了解液晶显示的原理、结构和工作原理,以及其在现代科技中的应用。
一、液晶显示的原理液晶显示的原理基于液晶分子的特性。
液晶分子具有一定的有序性,可以通过电场的作用来改变其排列方式,从而实现显示效果。
液晶显示器由液晶层、电极层和背光源组成。
液晶分子在电场作用下,会改变其排列方式,从而改变透光性,实现图像显示。
二、液晶显示器的结构液晶显示器的结构主要包括液晶层、电极层和背光源。
液晶层是由两片玻璃基板组成,中间夹有液晶分子。
电极层则是通过透明导电材料制成,用于施加电场。
背光源则提供背光照明,使得液晶层中的图像能够显示出来。
三、液晶显示器的工作原理液晶显示器的工作原理是通过改变液晶分子排列方式来实现图像显示。
当液晶显示器接收到图像信号时,电极层会施加电场,改变液晶分子的排列方式。
不同排列方式的液晶分子会对光的透过程度产生不同的影响,从而形成图像。
四、液晶显示器的应用液晶显示技术在现代科技中得到广泛应用。
手机、电视、电脑等电子产品都采用了液晶显示技术。
液晶显示器具有低功耗、薄型化和高分辨率等优势,成为了主流的显示技术。
五、实验过程及结果在实验中,我们使用了一个简单的液晶显示器模块进行了实验。
首先,我们连接了电源和信号源,并调整了合适的亮度和对比度。
然后,我们通过输入不同的图像信号,观察液晶显示器的显示效果。
实验结果表明,液晶显示器能够准确地显示输入的图像信号,并且在不同亮度和对比度的调整下,能够呈现出清晰、鲜艳的图像。
六、实验总结通过本次实验,我们深入了解了液晶显示技术的原理、结构和工作原理。
液晶显示器作为一种重要的显示技术,在现代科技中发挥着重要的作用。
我们也通过实际操作,对液晶显示器的工作过程有了更深入的理解。
通过实验结果的观察和分析,我们进一步验证了液晶显示器的可靠性和稳定性。
液晶的物理特性实验报告

液晶的物理特性实验报告1.实验目的:1 . 初步掌握液晶的结构特点和物理性质;2 . 通过观测液晶旋光色散、液晶光栅等液晶的电光特性现象, 了解液晶的简单应用。
2.实验仪器:白炽灯, 偏振片( 两个) , 液晶盒及电源, 白屏, 半导体激光器( 650 n m) 及不同波长的发光二极管光源。
3.实验步骤及内容原理:1 . 液晶液晶与各向同性液体的主要区别在于它在结构上具有一定程度的有序性。
由于液晶分子一般呈细长棒状, 分子长轴的有序排列将使液晶具有各向异性。
分子长轴的方向相当于液晶的光轴, 与普通晶体材料的光轴类似。
由于液晶是液体, 其分子的排列方向易受外界条件的影响, 即液晶的光轴可以随外界条件改变, 使得液晶与一般晶体相比, 具有更多的电光特性。
本实验使用的液晶材料被封装在两片涂有透明导电薄膜的玻璃中, 玻璃的表面是经过特殊处理的( 比如将玻璃表面沿某一方向擦一下, 液晶分子将沿此方向很规则的排列) ,液晶分子的排列将受表面的影响, 这种装置称为液晶盒。
图33-1 显示了液晶沿经过特殊处理的表面, 按照一定规律排列的典型情况。
2 . 旋光色散扭曲排列液晶由于具有螺旋结构, 因而具有很强的旋光特性, 其旋光本领与波长有关。
如图33-2 所示, 以线偏振的白光垂直入射到液晶盒上, 旋转检偏器, 可以发现从检偏器透射出的光呈现出不同的色彩。
若在起偏器前放不同波长的光源, 可以看到, 线偏振光经过液晶后, 仍然是线偏振光, 且旋转了一定的角度, 而且不同颜色光所转的角度也不同, 这种色散现象称为旋光色散。
在外电场的作用下, 液晶分子将改变其排列方式, 从而导致液晶折射率的改变,这就是液晶的电光效应。
当电场足够强时, 有的液晶分子将平行于电场方向排列, 称为正性液晶; 有的则会垂直于电场方向排列, 称为负性液晶。
扭曲向列相液晶的旋光特性来源于它的螺旋结构, 如图33-3(a) 所示, 其旋光本领可由下式给出:4.实验数据处理与讨论:1.解释:偏振白光垂直入射液晶后不同波长的光的偏振方向旋转的角度不同从而某个波长的光无法透过检偏器光屏上将看到这种颜色的补色。
液晶物性实验报告

液晶物性实验报告【摘要】本实验主要是对液晶的各向异性、旋光性、电光效应等物理性质进行研究。
通过对液晶盒的扭曲角、电光响应曲线和响应时间的测量,以及对液晶光栅的观测和分析,测得液晶盒的扭曲角为108°,液晶的线偏振度周期约为90°,测得可通过增大间歇频率,减小液晶的响应时间,还用白光光源观察了衍射特性,测得光栅常数a?5.93?10m。
?6【关键词】液晶光学特性旋光度光电效应衍射各向异性一、引言19世纪末奥地利植物学家莱尼兹尔在测定有机化合物熔点时发现了液晶。
液晶(Liquid Crystal简称LC)是一种高分子材料,因为其特殊的物理、化学、光学特性,20世纪中叶开始被广泛应用在轻薄型的显示技术上。
近十年来液晶科学获得了许多重要的发展,使得液晶得到极为广泛的应用,为当代新兴的液晶工业体系奠定了基础,同时亦促进了液晶的基础理论研究。
本实验主要是对液晶的各向异性、旋光性、电光效应等物理性质进行研究。
二、实验原理(一)、液晶的基础物理性质 1、液晶的介电各向异性液晶的各项异性是决定液晶分子在电场中行为的主要参数。
当外电场平行于或者垂直于分子长轴时,分子极化率不同。
当一个任意取向的分子被外电场极化时,各方向上的极化率不同,造成分子感生电极矩的方向和外电场的方向不同,从而使分子发生转动。
旋转将引起类似于弹性恢复力造成的反方向力矩,使得分子在转动一个角度后不再转动。
因此产生电场对液晶分子的取向作用。
2、杆形液晶分子的排列方式:由杆形分子形成的液晶,其液晶相可根据分子排列的平移和取向有序性分为三类:近晶相、向列相和胆甾相。
图1 液晶分子的三种不同排列方式3、液晶的光学各向异性光在液晶中传播会产生寻常光(o光)与非寻常光(e光),表现出光学的各项异性。
所以液晶的光学性质也要通过两个主折射率n_''、n_⊥描述。
由于n_''和n_⊥不同,o光与e光在液晶中传播时产生相位差,使得出射光的偏振态发生变化。
液晶光电实验报告

液晶光电实验报告一、实验目的1、了解液晶的基本特性和工作原理。
2、掌握液晶光阀的工作原理和应用。
3、学会使用相关仪器测量液晶的电光特性参数。
二、实验原理1、液晶的特性液晶是一种介于液体和晶体之间的物质状态,具有独特的光学、电学和力学性质。
液晶分子通常呈长棒状或扁平状,具有一定的取向性。
在不同的电场作用下,液晶分子的取向会发生改变,从而导致液晶的光学性质发生变化。
2、液晶光阀的工作原理液晶光阀是一种基于液晶电光效应的器件。
当在液晶光阀上施加电压时,液晶分子的取向发生变化,从而改变了光通过液晶光阀的透过率。
通过控制施加在液晶光阀上的电压,可以实现对光的强度、相位和偏振等特性的调制。
3、液晶的电光特性液晶的电光特性通常用透过率电压曲线(TV 曲线)来描述。
在一定的波长下,测量不同电压下液晶光阀的透过率,即可得到 TV 曲线。
TV 曲线可以反映液晶的阈值电压、饱和电压和对比度等重要参数。
三、实验仪器1、液晶电光特性综合实验仪2、半导体激光器3、光电探测器4、数字示波器5、计算机四、实验内容与步骤1、实验装置的连接将半导体激光器、液晶光阀、光电探测器、数字示波器和计算机按照实验仪器的说明书进行正确连接。
2、测量液晶的阈值电压(1)打开半导体激光器和实验仪的电源,调节激光的强度和光路,使激光能够垂直入射到液晶光阀上。
(2)从 0 开始逐渐增加施加在液晶光阀上的电压,同时用光电探测器测量透过液晶光阀的光强,并将光强信号输入到数字示波器中进行显示。
(3)观察示波器上的光强信号,当光强开始发生明显变化时,对应的电压即为液晶的阈值电压。
3、测量液晶的饱和电压(1)继续增加施加在液晶光阀上的电压,直到透过液晶光阀的光强不再发生明显变化,此时对应的电压即为液晶的饱和电压。
4、测量液晶的对比度(1)在阈值电压和饱和电压之间选择几个不同的电压值,分别测量对应的透过光强。
(2)根据测量得到的光强数据,计算液晶的对比度。
5、观察液晶的电光响应时间(1)给液晶光阀施加一个方波电压信号,用数字示波器观察透过光强的变化情况。
液晶的电光效应实验报告

液晶的电光效应实验报告液晶的电光效应实验报告引言液晶是一种特殊的物质,具有晶体和液体的特性。
它在电场的作用下会发生电光效应,这一现象在现代科技领域中有着广泛的应用。
本实验旨在研究液晶的电光效应,并探究其在液晶显示器等设备中的应用。
实验材料与仪器本实验所需材料包括液晶样品、电源、电极板、电压调节器等。
实验仪器包括显微镜、光源、示波器等。
实验步骤1. 准备工作:将液晶样品放置在显微镜下,调节显微镜的焦距,使样品清晰可见。
2. 搭建电路:将电源与电极板连接,通过电压调节器调节电压大小。
3. 观察现象:逐渐增加电压,观察液晶样品的变化。
记录不同电压下的观察结果。
4. 测量光强:使用光源照射液晶样品,通过示波器测量光强的变化。
记录不同电压下的光强数值。
实验结果与分析在实验过程中,我们观察到了液晶样品的电光效应。
随着电压的增加,液晶样品的透明度发生了明显的变化。
当电压较小时,液晶样品呈现出较高的透明度;而当电压较大时,液晶样品的透明度明显降低。
这种变化是由于电场的作用导致液晶分子的排列发生改变,进而影响了光的传播。
通过测量光强的变化,我们发现随着电压的增加,光强逐渐减小。
这是因为在电场的作用下,液晶分子的排列发生了改变,使得光的传播受到阻碍,从而导致光强减小。
这一现象在液晶显示器中得到了广泛的应用,通过调节电压,可以控制液晶的透明度,从而实现图像的显示和隐藏。
液晶的电光效应是基于液晶分子的特殊排列结构。
液晶分子具有长而细长的形状,可以自由旋转和移动。
在无电场作用下,液晶分子呈现出无序排列的液态状态;而在电场作用下,液晶分子会被电场所约束,呈现出有序排列的晶态状态。
这种有序排列会导致光的传播路径发生改变,从而产生电光效应。
液晶的电光效应在现代科技领域中有着广泛的应用。
最典型的应用就是液晶显示器。
液晶显示器利用液晶的电光效应,通过控制电场的大小和方向,实现图像的显示和隐藏。
液晶显示器具有体积小、能耗低、分辨率高等优点,已经成为了电子产品领域中不可或缺的一部分。
液晶光电特性实验报告

液晶电光特性液晶是一种即具有液体的流动性又具有类似于晶体的各向异性的特殊物质(材料),它是在1888年由奥地利植物学家Reinitzer首先发现的。
在我们的日常生活中,适当浓度的肥皂水溶液就是一种液晶。
目前人们发现、合成的液晶材料已近十万种之多,有使用价值的也有4-5千种。
随着液晶在平板显示器等领域的应用和不断发展,以及市场的巨大需求,人们对它的研究也进入了一个空前的状态。
本实验希望通过一些基本的观察和研究,对液晶材料的光学性质及物理结构有一个基本了解,并利用现有的物理知识进行初步的分析和解释。
实验目的1.掌握液晶的工作原理,测量其在特定波长下的扭曲角。
2.观察液晶光开关的时间响应曲线,得到液晶的上升时间和下降时间。
3.观察液晶的衍射现象,得到液晶的结构尺寸。
基本原理大多数液晶材料都是由有机化合物构成的。
这些有机化合物分子多为细长的棒状结构,长度为数nm,粗细约为0.1nm量级,并按一定规律排列。
根据排列的方式不同,液晶一般被分为三大类1)近晶相液晶,结构大致如图1。
图1 图2 图3这种液晶的结构特点是:分子分层排列,每一层内的分子长轴相互平衡。
且垂直或倾斜于层面。
2、向列相液晶,结构如图2。
这种液晶的结构特点是:分子的位置比较杂乱,不再分层排列。
但各分子的长轴方向仍大致相同,光学性质上有点像单轴晶体。
3、胆甾相液晶,结构大致如图3。
分子也是分屏排列,每一层内的分子长轴方向基本相同。
并平行于分层面,但相邻的两个层中分子长轴的方向逐渐转过一个角度,总体来看分子长轴方向呈现一种螺旋结构。
以上的液晶特点大多是在自然条件下的状态特征,当我们对这些液晶施加外界影响时,他们的状态将会发生改变,从而表现出不同的物理光学特性。
下面我们以最常用的向列液晶为例,分析了解它在外界人为作用下的一些特性和特点。
我们在使用液晶的时候往往会将液晶材料夹在两个玻璃基片之间,并对四周进行密封。
为了我们的使用目的,将会对基片的内表面进行适当的处理,以便影响液晶分子的排列。
液晶的特性实验报告

液晶的特性实验报告摘要本实验旨在探究液晶的特性及应用。
通过观察液晶显示屏的工作原理、研究液晶分子的取向和对光的旋转、了解液晶的极化特性和光电效应等实验,我们对液晶的工作原理和应用有了更深入的了解。
实验结果表明,液晶具有优异的光学特性和可调制性能,广泛应用于各种现代显示技术。
介绍液晶是一种具有中间状态的物质,介于液体和晶体之间。
它的分子形态及排列可以受到电场、热和光的影响,从而实现对光的调制和显示。
液晶显示屏广泛应用于手机、电视、计算机等各种电子产品中,其优异的光学特性使得图像显示更加细腻和真实。
在本次实验中,我们主要围绕液晶的特性进行探究,包括液晶分子的取向和对光的旋转,液晶的极化特性以及液晶的光电效应。
实验一:液晶分子取向和对光的旋转目的:通过观察液晶分子在电场作用下的状况,研究其取向特性以及对光的旋转效应。
实验材料:液晶样品、电源、电极片、偏振片等。
实验步骤:1. 准备实验所需材料,将液晶样品注入两块平行的电极片中。
2. 将两块电极片夹紧,并在电源的作用下加电,观察液晶分子的取向情况。
3. 在液晶分子排列好的情况下,放置一块偏振片,并通过旋转这块偏振片,观察光的透过情况。
实验结果:实验中观察到,在电场的作用下,液晶分子有明确的取向趋势,其分子主轴与电场平行。
通过旋转偏振片,可以观察到光的透过强度发生变化,从而验证了液晶对光具有旋转作用。
实验二:液晶的极化特性目的:了解液晶的极化特性及其应用。
实验材料:液晶样品、偏振光源、偏振片等。
实验步骤:1. 准备实验所需材料,包括液晶样品、偏振光源和偏振片等。
2. 将偏振光源照射到液晶样品上,并在另一侧放置偏振片,观察透过偏振片的光强度变化。
3. 通过旋转偏振光源或偏振片,观察光的透过情况。
实验结果:实验中观察到,液晶具有极化特性,其对不同方向的光有不同的透过情况。
通过适当的改变偏振片的位置或旋转角度,可以调节透过液晶的光强度,实现光的调制。
实验三:液晶的光电效应目的:探究液晶的光电效应,并了解其在显示技术中的应用。
近代综合实验报告

实验名称:近代物理实验实验日期:2023年10月15日实验地点:物理实验室实验指导教师:张老师一、实验目的1. 通过近代物理实验,加深对物理学基本理论的理解和掌握。
2. 培养实验操作技能,提高实验数据分析能力。
3. 培养科学思维和创新能力,提高解决实际问题的能力。
二、实验内容本实验共分为四个部分,分别为:1. 光纤通讯实验2. 光学多道与氢氘实验3. 法拉第效应实验4. 液晶物性实验三、实验原理1. 光纤通讯实验:光纤是一种传输信息的介质,具有低损耗、高带宽、抗干扰等优点。
本实验主要研究光纤的传输特性,包括光纤耦合效率、光纤数值孔径等。
2. 光学多道与氢氘实验:光学多道探测器是一种高灵敏度的粒子探测器,广泛应用于核物理、粒子物理等领域。
本实验通过测量氢氘核的衰变,研究其能谱和寿命。
3. 法拉第效应实验:法拉第效应是指当线偏振光通过某些介质时,其偏振面会发生变化。
本实验通过测量法拉第效应,研究其与磁场、介质等因素的关系。
4. 液晶物性实验:液晶是一种介于液体和固体之间的物质,具有各向异性的特点。
本实验通过测量液晶的折射率、粘度等物理量,研究其物性。
四、实验步骤1. 光纤通讯实验:(1)搭建实验装置,包括光纤、光源、探测器等。
(2)调整实验参数,如光纤长度、耦合效率等。
(3)测量光纤的传输特性,如衰减、带宽等。
2. 光学多道与氢氘实验:(1)搭建实验装置,包括光学多道探测器、放射性源等。
(2)调整实验参数,如探测器灵敏度、计数时间等。
(3)测量氢氘核的衰变能谱和寿命。
3. 法拉第效应实验:(1)搭建实验装置,包括法拉第盒、光源、探测器等。
(2)调整实验参数,如磁场强度、光束入射角度等。
(3)测量法拉第效应的偏振面变化。
4. 液晶物性实验:(1)搭建实验装置,包括液晶样品、光源、探测器等。
(2)调整实验参数,如液晶温度、光束入射角度等。
(3)测量液晶的折射率、粘度等物理量。
五、实验结果与分析1. 光纤通讯实验:实验结果显示,光纤的传输损耗随着长度的增加而增加,且在一定范围内趋于稳定。
吉林大学大学物理实验 液晶电光效应实验

液晶电光效应实验液晶是介于液体与晶体之间的一种物质状态。
一般的液体内部分子排列是无序的,而液晶既具有液体的流动性,其分子又按一定规律有序排列,使它呈现晶体的各向异性。
当光通过液晶时,会产生偏振面旋转,双折射等效应。
液晶分子是含有极性基团的极性分子,在电场作用下,偶极子会按电场方向取向,导致分子原有的排列方式发生变化,从而液晶的光学性质也随之发生改变,这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。
1888年,奥地利植物学家Reinitzer在做有机物溶解实验时,在一定的温度范围内观察到液晶。
1961年美国RCA公司的Heimeier发现了液晶的一系列电光效应,并制成了显示器件。
从70年代开始,日本公司将液晶与集成电路技术结合,制成了一系列的液晶显示器件,并至今在这一领域保持领先地位。
液晶显示器件由于具有驱动电压低(一般为几伏),功耗极小,体积小,寿命长,环保无辐射等优点,在当今各种显示器件的竞争中有独领风骚之势。
实验意义与目的实验意义:液晶作为物质存在的第四态,早在上世纪开始至今已成为由物理学家、化学家、生物学家、工程技术人员和医药工作者共同关心与研究的领域,在物理、化学、电子、生命科学等诸多领域有着广泛应用,如:光导液晶光阀,光调制器,液晶显示器件,各种传感器、微量毒气监测、夜视仿生等,尤其液晶显示器件独占了电子表,手机,笔记本电脑等领域。
其中液晶显示器件、光导液晶光阀、光调制器、光路转换开关等均是利用液晶电光效应的原理制成的,因此,掌握液晶电光效应从实用角度或物理实验教学角度都是很有意义的。
液晶显示器件由于具有驱动电压低(一般为几伏),功耗极小,体积小,寿命长,环保无辐射等优点,在当今已广泛应用于各种显示器件中。
实验目的:(1)掌握液晶光开关的基本工作原理,测量液晶光开关的电光特性曲线。
(2)观察液晶光开关的时间响应曲线,并求出液晶的上升时间和下降时间。
(3)测量液晶显示器的视角特性。
液晶的电光特性实验实验报告

液晶的电光特性实验实验报告液晶的电光特性实验实验报告引言:液晶是一种特殊的物质,具有独特的电光特性。
通过实验,我们可以深入了解液晶的电光特性及其在电子显示领域的应用。
本实验旨在研究液晶的电光特性,通过实验结果分析,探索液晶在显示技术中的潜力。
实验目的:1. 研究液晶的电光特性。
2. 探究液晶在电子显示领域的应用。
实验器材:1. 液晶样品2. 透射电子显微镜3. 电压控制器4. 光源5. 电源6. 电阻7. 电压表实验步骤:1. 准备液晶样品,将其放置在透射电子显微镜下。
2. 使用电压控制器,通过电源和电阻,施加不同的电压到液晶样品上。
3. 观察液晶在不同电压下的光学特性变化。
4. 记录实验结果,并进行数据分析。
实验结果与分析:在实验中,我们观察到液晶在不同电压下的光学特性变化。
当施加较低的电压时,液晶样品呈现出透明或微弱的光透过。
随着电压的增加,液晶样品开始显示出明显的光透过,呈现出不同的颜色。
这是由于液晶分子在电场作用下发生取向变化,导致光的偏振方向发生改变。
进一步分析实验结果,我们发现液晶样品的电光特性与其分子结构密切相关。
液晶分子具有长而细长的形状,可形成有序排列的结构。
当电场施加到液晶样品上时,液晶分子会发生取向变化,使得光通过液晶样品时发生偏振。
这种偏振现象导致光的传播方向和强度发生变化,从而呈现出不同的颜色和亮度。
液晶的电光特性使其在电子显示领域得到广泛应用。
例如,液晶显示屏利用液晶的电光特性,通过控制电场来调节光的透过程度,从而实现图像的显示。
液晶显示屏具有低功耗、高对比度、快速响应等优点,被广泛应用于电视、计算机显示器、智能手机等设备中。
结论:通过本次实验,我们深入了解了液晶的电光特性及其在电子显示领域的应用。
实验结果表明,液晶样品在电场作用下呈现出不同的光学特性,这与其分子结构密切相关。
液晶的电光特性使其成为电子显示领域的重要材料,广泛应用于各种显示设备中。
实验中可能存在的误差:1. 实验过程中,液晶样品的制备和处理可能会引入一些不确定因素,影响实验结果的准确性。
液晶光电效应实验报告

液晶光电效应实验报告液晶光电效应是一种重要的物理现象,它在许多电子产品中被广泛应用。
为了更好地了解液晶光电效应,我们进行了一系列实验,并在此报告中分享我们的实验过程和结果。
实验步骤1. 实验器材:液晶屏、电压源、光源、透射光管、偏振片、毛玻璃等。
2. 准备工作:将液晶屏与电压源连接,以及透射光管、偏振片和毛玻璃等器材组装好。
3. 实验一:观察液晶屏将光源照射在液晶屏上,并观察屏幕的显示效果。
此时,我们可以观察到液晶屏上呈现出一些形态各异的图案,这是因为液晶分子在光的作用下发生了变化。
4. 实验二:光扰动效应在实验一的基础上,将偏振片放在液晶屏前,透过偏振片照射光源,然后旋转偏振片,观察液晶屏上的图案变化。
我们可以发现,液晶屏上的图案会随着偏振片的旋转产生变化,这说明光扰动了液晶分子的排列状态。
5. 实验三:电光效应在实验一的基础上,给液晶屏加上电压,观察液晶屏上的图案变化。
我们可以发现,当电压作用在液晶分子上时,液晶分子会发生变化,图案也会发生变化。
实验结果通过我们的实验,我们可以得出以下结论:液晶光电效应是一种重要的物理现象,可以应用于液晶屏等电子产品中。
光扰动效应是指光作用在液晶分子上,使得液晶分子的排列状态发生变化。
电光效应是指电场作用在液晶分子上,使得液晶分子的排列状态发生变化。
指导意义液晶光电效应是一种非常重要的物理现象,研究液晶光电效应对于我们深入理解和应用电子产品都有着重要的意义。
本次实验的过程中,我们不仅仅了解了液晶光电效应的基本原理,而且还通过实验观察和分析,深入了解了光扰动效应和电光效应等细节。
这对我们今后在学习和应用电子产品方面都有着很大的指导意义。
总之,液晶光电效应是一种非常重要的物理现象,我们应该深入了解和学习,以更好地应用到实际生活中。
液晶实验

液晶电光效应【实验简介】液晶是介于液体与晶体之间的一种物质状态,即具有液体的流动性,又具有晶体各向异性的特性。
当光通过液晶时,会产生像晶体那样的偏振面旋转及双折射等效应。
液晶分子是含有极性基团的棒状极性分子,在外电场作用下,偶极子会按电场方向取向,使分子原有的排列方式发生变化,从而液晶的光学性质也随之发生改变,这种因外电场引起的液晶光学性质的改变称为液晶电光效应。
液晶电光效应的应用很广,利用液晶电光效应可以做成各种液晶显示器件、光导液晶光阀、光调制器、光路转换开关等,尤其是利用液晶电光效应制成的液晶显示器件,由于具有驱动压低(一般为几伏),功耗小,体积小,寿命长,环保无辐射等优点,在当今各种显示器件的竞争中有独领风骚之势,因此,研究液晶电光效应具有很重要的意义。
常用的液晶显示器件类型有:TFT型(有源矩阵液晶显示)、STN型(超扭曲液晶显示)、TN型(扭曲向列相液晶显示),其中TN型液晶显示器件原理比较简单,是TFT型、STN型液晶显示的基础,因此本实验研究TN型液晶材料,希望通过一些基本现象的观察和研究,对液晶有一个基本了解。
【实验目的】1.了解液晶的结构特点和物理性质。
2.了解液晶电光效应、液晶光开关的工作原理及简单液晶显示器件的显示原理。
3.通过液晶电光特性和时间响应特性曲线的观测,测量液晶的一些性能参数。
【预习思考题】1.扭曲向列相液晶具有那些物理特性,如何利用其电光效应制成液晶光开关如何利用液晶光开关进行数字、图形显示2.如何在示波器上显示驱动信号波形和时间响应曲线,如何测响应曲线的上升时间和下降时间【实验仪器】液晶盒及液晶驱动电源、二维可调半导体激光器、偏振片(两个)、光功率计、光电二极管探头、双踪示波器、白屏、光学实验导轨及元件底座、钢板尺【实验原理】1.液晶分类大多数液晶材料都是由有机化合物构成的。
这些有机化合物分子多为细长的棒状结构,长度为数nm,粗细约为量级,并按一定规律排列。
大学物理液晶的电光特性实验报告

大学物理液晶的电光特性实验报告液晶电光效应实验报告液晶电光效应实验实验报告熊建摘要:液晶是一种高分子材料,因其特殊的物理、化学性质,特殊的光学性质,以及对电磁场的敏感,现在已被广泛应用于轻薄型的显示技术上。
关键词:液晶,电光特性,时间响应特性,视角特性液晶是介于液体与晶体之间的一种物质状态。
液晶既具有液体的流动性,其分子又按一定规律有序排列,使它呈现晶体的各向异性。
光通过液晶时,产生偏振面旋转,双折射等效应。
液晶分子是含有极性基团的极性分子,在电场作用下,偶极子会按电场方向取向,导致分子原有的排列方式发生变化,从而液晶的光学性质也随之发生改变,这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。
测量液晶光开关的电光特性曲线,得到液晶的阈值电压和关断电压;测量驱动电压周期变化时液晶光开关的时间响应曲线,得到液晶的上升时间和下降时间;测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度,了解液晶光开关的工作条件。
了解液晶光开关构成图像矩阵的方法,学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式,从而了解一般液晶显示器件的工作原理。
【实验时间】:5月16日上午;【实验条件】:室温25℃【实验目的】:1.在掌握液晶光开关的基本工作原理的基础上,测量液晶光开关的电光特性曲线,并由电光特性曲线得到液晶的阈值电压和关断电压。
2.测量驱动电压周期变化时,液晶光开关的时间响应曲线,并由时间响应曲线得到液晶的上升时间和下降时间。
3.测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度,了解液晶光开关的工作条件。
4.了解液晶光开关构成图像矩阵的方法,学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式,从而了解一般液晶显示器件的工作原理。
【实验仪器】:液晶电光效应实验仪一台,液晶片一块【实验原理】1.液晶光开关的工作原理液晶的种类很多,仅以常用的TN(扭曲向列)型液晶为例,说明其工作原理。
液晶的电光特性实验报告含思考题

液晶的电光特性实验报告含思考题介绍液晶是近年来十分流行的一种新型材料,其在电子、光学、显示以及光通信等领域得到了广泛的应用。
液晶的电光特性是其应用的重要基础,因此,本实验旨在通过对液晶的电光特性进行实验研究,进一步了解液晶的性质及其应用领域。
实验步骤实验材料•液晶样品•光源•偏振片•直流电源•电阻器•电容器实验步骤1.准备实验材料。
将液晶样品放入温箱中,使其温度稳定在室温以下。
(不同的液晶样品需要的温度不同,需根据液晶样品的特性进行调整)2.将两块偏振片叠在一起,并使它们相对方向垂直。
(即一块偏振片的偏振方向与另一块偏振片的偏振方向垂直)3.将直流电源、电阻器和电容器接成电路,并接在液晶样品上,以调节不同电压下液晶样品的透过率。
4.在光源前方放置偏振片组合和液晶样品,调节偏振片组合的方向和液晶样品的电压,观察液晶的透过率的变化。
5.记录实验数据,并进行分析和讨论。
结果与分析通过实验得到的数据,可以进一步了解液晶的电光特性。
液晶在电场作用下会发生偏振现象,从而影响其透过率。
当两块偏振片的偏振方向垂直时,透过率最低;而当两块偏振片的偏振方向相同时,透过率最高。
液晶的电光调制现象可以被应用于显示、光通信等领域,因为这种现象使得液晶能够被用作调制器,从而实现信息的传输。
思考题1.液晶样品的电压越大,其透过率会怎么样变化?为什么?2.当两块偏振片的偏振方向相同时,液晶样品的透过率为什么最高?3.液晶在光电领域的应用有哪些?它们是如何实现的?通过本实验,我们进一步了解了液晶的电光特性。
在实验中我们观察到了液晶的电光调制现象,并分析了其在应用领域中的作用。
同时,通过思考题的讨论,我们得到了更加深刻的理解。
在今后的学习和研究中,我们将进一步探索液晶的特性和应用,为其在各种领域的推广和发展做出贡献。
液晶电光特性实验报告

液晶电光特性实验报告液晶电光特性实验报告引言:液晶是一种特殊的物质,具有独特的光学性质。
液晶电光特性实验旨在研究液晶材料在电场作用下的光学行为,通过实验观察液晶的电光效应,深入了解液晶的工作原理和应用。
实验仪器与材料:实验中使用的仪器包括电源、电容器、电压源、显微镜等。
实验所需材料为液晶样品、玻璃基板、导电涂层等。
实验步骤:1. 准备工作:清洁玻璃基板,涂上导电涂层,制备液晶样品。
2. 搭建实验装置:将液晶样品夹在两块玻璃基板之间,形成液晶电池。
连接电源、电容器和电压源。
3. 施加电压:通过电压源施加不同电压,观察液晶样品的变化。
4. 显微镜观察:使用显微镜观察液晶样品的光学行为,记录观察结果。
实验结果与讨论:在实验中,我们发现液晶样品在不同电压下呈现出不同的光学特性。
当施加较低电压时,液晶分子排列较为松散,呈现出透明的状态。
而当电压增加时,液晶分子开始重新排列,形成有序结构,导致光的偏振方向发生变化,从而使液晶样品呈现出不同的颜色。
实验观察到的现象与液晶的工作原理密切相关。
液晶分子具有长而细的形状,可以在电场的作用下发生旋转或倾斜。
当电场施加在液晶样品上时,电场力会改变液晶分子的排列方式,使其在电场方向上发生旋转或倾斜。
这种排列方式的改变会导致光的偏振方向发生变化,从而引起液晶样品的颜色变化。
液晶电光特性的应用非常广泛。
例如,在液晶显示器中,液晶样品被用作显示元件,通过施加电压来控制液晶的排列方式,从而实现图像的显示。
此外,液晶电光特性还被应用于光电开关、光电调制器等领域。
实验中我们还观察到了液晶样品的响应时间。
液晶的响应时间是指液晶分子从一个排列状态转变为另一个排列状态所需要的时间。
在实验中,我们发现液晶样品的响应时间随着电压的增加而减小。
这是因为电压的增加会加快液晶分子的旋转或倾斜速度,使其更快地达到新的排列状态。
结论:通过液晶电光特性实验,我们深入了解了液晶的工作原理和应用。
实验结果表明,液晶样品在电场作用下呈现出不同的光学特性,液晶分子的排列方式的改变导致了光的偏振方向的变化,从而引起颜色的变化。
液晶电视实验报告

液晶电视实验报告液晶电视实验报告引言:液晶电视是当今家庭娱乐中不可或缺的一部分。
它以其高清晰度、色彩鲜艳和节能环保等优势,成为了大众追捧的对象。
本实验旨在通过对液晶电视的研究和实验,深入了解其原理和工作机制。
实验一:液晶显示原理液晶电视的核心是液晶显示技术。
在这个实验中,我们将通过观察液晶分子在电场作用下的行为,来理解液晶显示的原理。
实验材料:1. 液晶显示器2. 直流电源3. 透明电极玻璃板4. 液晶材料实验步骤:1. 将透明电极玻璃板放置在实验台上。
2. 在电极玻璃板上涂抹液晶材料。
3. 将电极玻璃板连接到直流电源上。
4. 逐渐增加电压,观察液晶材料的变化。
实验结果:当电压较低时,液晶分子无序排列,无法通过光线。
但随着电压的增加,液晶分子开始排列成特定的方向,允许光线通过。
这样,液晶显示器就能够显示图像和文字。
实验二:LED背光技术现代液晶电视大多采用LED背光技术,以提供更好的画质和节能效果。
本实验将探究LED背光技术的原理和优势。
实验材料:1. LED灯2. 液晶电视3. 透明材料实验步骤:1. 打开液晶电视,观察其显示效果。
2. 将LED灯放置在液晶电视背后,以提供背光。
3. 再次观察液晶电视的显示效果。
实验结果:通过使用LED灯作为背光源,液晶电视的显示效果明显提升。
LED背光技术不仅能够提供更高的亮度和对比度,还能够节约能源,延长液晶电视的使用寿命。
实验三:观看体验对比在这个实验中,我们将通过观看不同分辨率和屏幕尺寸的液晶电视,来比较它们的视觉效果和观看体验。
实验材料:1. 不同分辨率和屏幕尺寸的液晶电视实验步骤:1. 分别观看不同分辨率和屏幕尺寸的液晶电视。
2. 对比它们的画质、色彩还原度和观看舒适度。
实验结果:通过观看不同分辨率和屏幕尺寸的液晶电视,我们发现高分辨率和大屏幕的液晶电视能够提供更为清晰和逼真的画面,让观看者沉浸其中。
而低分辨率和小屏幕的液晶电视则可能导致画面模糊和细节丢失,观看体验不佳。
液晶的电光特性实验报告

液晶的电光特性实验报告液晶的电光特性实验报告引言:液晶是一种特殊的物质,具有独特的电光特性。
本实验旨在通过实验观察和测量,了解液晶的电光特性,以及其在光学器件中的应用。
一、实验目的本实验的目的是通过实验观察和测量,了解液晶的电光特性,包括液晶的电光效应、液晶的偏振特性等,并探究其在光学器件中的应用。
二、实验原理1. 液晶的电光效应液晶的电光效应是指在电场的作用下,液晶分子会发生取向变化,从而改变其光学性质。
液晶分子具有长轴和短轴,在无电场作用下,液晶分子的长轴一般沿着某个特定方向取向。
当电场作用于液晶分子时,电场会改变液晶分子的取向,使其长轴发生旋转,从而改变液晶的光学性质。
2. 液晶的偏振特性液晶具有偏振特性,即只能通过特定方向的偏振光。
当入射光的偏振方向与液晶的取向方向一致时,光线可以透过液晶;而当偏振方向垂直于液晶的取向方向时,光线无法透过液晶。
三、实验步骤1. 准备实验所需材料和仪器,包括液晶样品、偏振片、电源等。
2. 将液晶样品放置在两片偏振片之间,确保两片偏振片的偏振方向垂直。
3. 调节电源的电压,观察液晶样品的变化。
记录不同电压下液晶样品的透光情况。
4. 调节两片偏振片的相对角度,观察液晶样品的变化。
记录不同角度下液晶样品的透光情况。
5. 根据实验结果,分析液晶的电光特性和偏振特性。
四、实验结果与分析根据实验观察和记录,我们发现在无电场作用下,两片偏振片之间的液晶样品几乎完全不透光。
当电场作用于液晶样品时,液晶样品开始透光,且透光强度随电压的增加而增加。
这说明液晶样品的电光效应是可控的,可以通过外加电场来改变液晶的光学性质。
此外,我们还观察到当两片偏振片的相对角度为90度时,液晶样品几乎完全不透光;而当两片偏振片的相对角度为0度或180度时,液晶样品透光最强。
这表明液晶样品的透光性与两片偏振片的相对角度密切相关,液晶具有偏振特性。
根据实验结果,我们可以得出结论:1. 液晶样品的透光性可以通过外加电场来改变,具有可控的电光效应。
液晶光电特性实验报告

液晶光电特性实验报告摘要:本实验通过研究液晶光电特性,探究液晶分子在电场作用下的响应行为。
实验使用液晶单元板作为实验样品,通过调整电场强度和温度来改变液晶分子的排列状态,然后观察液晶的光电特性变化。
实验结果表明,液晶分子在电场作用下可以发生定向排列,从而改变光的传播行为。
1.引言液晶是一种介于固体和液体之间的物质,其分子结构呈现有序排列,具有熔点和冷却点。
液晶材料主要应用于液晶仪器和液晶显示器等领域。
本实验旨在通过研究液晶光电特性,了解液晶分子在电场作用下的响应行为,为液晶调制器的应用提供理论基础。
2.实验原理液晶分子具有定向排列的特性,在无外界电场作用下,液晶分子的长轴呈现无规则排列,导致光通过液晶时产生散射现象。
而在外界电场作用下,液晶分子会发生定向排列,使光通过液晶时产生偏振现象。
本实验使用液晶单元板作为实验样品,在电场的作用下观察液晶光电特性的变化。
3.实验步骤首先,将实验样品液晶单元板安装到实验装置中,连接电源和电压表。
然后,调整电源,使电场强度为0V,观察液晶的透过光现象。
接下来,逐渐增加电场强度,观察液晶光的变化。
最后,调整实验温度,观察液晶在不同温度下的光电特性。
4.实验结果与分析实验结果显示,在无电场作用下,液晶单元板透过的光呈现散射状态,且透过的光强度较低。
当电场强度逐渐增加时,液晶分子开始发生定向排列,导致光的偏振现象,透过的光强度逐渐增加。
当电场强度达到一个临界值时,液晶分子基本完成定向排列,使得光透过液晶时产生最大的偏振现象,透过的光强度最大。
然后,调整实验温度,观察液晶在不同温度下的光电特性。
实验结果显示,液晶分子的排列受温度的影响较大,当温度升高时,液晶分子的排列趋于无规则,导致光的散射强度增大,透过的光强度减小。
而当温度降低时,液晶分子的排列趋于有序,光的偏振效应增强,透过的光强度增大。
5.结论通过实验观察和分析1)在外界电场作用下,液晶分子可以发生定向排列,使光通过液晶时产生偏振现象。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液晶物性实验报告摘要本实验主要是对液晶的基本物理性质进行探究。
在实验中测量了透过液晶盒的光强随入射光偏振方向与液晶分子主方向间角度的变化,了解了双折射效应的机制;观察液晶盒的旋光效应,测量出液晶盒的扭曲角为120度;分别测量了液晶在常黑模式和常白模式下响应时间;观察了液晶的衍射现象;并在常黑模式下设计测量了对应升压和降压过程的电光响应曲线。
关键词液晶物性、电光效应、响应时间、液晶衍射引言19世纪末奥地利植物学家莱尼兹尔在测定有机化合物熔点时发现了液晶。
到了20世纪20年代随着更多液晶材料的发现及技术的发展,人们对液晶进行了系统深入的研究,并将液晶分类。
30年代到50年代人们对液晶的各向异性、液晶材料的电光效应等进行深入的研究。
到了60年代液晶步入了使用研究阶段。
自1968年海尔曼等人研制出世界上第一台液晶显示器以来,在四十年的时间里,液晶显示器以由最初在手表、计算器等“小、中型”显示器发展到各种办公自动化设备、高清晰的大容量平板显示器领域。
本实验通过对液晶盒的扭曲角,电光响应曲线和响应时间的测量,以及对液晶光栅的观察分析,了解液晶在外电场的作用下的变化,以及引起的液晶盒光学性质的变化,并掌握对液晶电光效应测量的方法。
实验原理液晶态与普通的物质三态不同,不是所有的物质都具有这种性质。
那些有较大的分子且分子的形状是杆状的物质容易形成液晶。
对由杆状分子形成的液晶,根据分子排列的平移和取向的有序性可以分成三类:近晶相,向列相,胆缁相。
近晶相:分子排成层,层内分子平行排列,既有取向有序性又有重心平移周期性。
向列相:液晶分子保持平行排列状态,但分子重心混乱无序。
胆缁相:分子排列成层,层内分子取向有序,但不同层分子取向稍有变化,沿层的法线方向排列成螺旋结构。
1、液晶的介电各向异性当外电场平行于或者垂直于分子长轴时,分子极化率不同表示为α、α⊥。
当一个任意取向的分子被外电场极化时,由于α、α⊥的区别,造成分子感生电极矩的方向和外电场的方向不同,从而使分子发生转动。
如果考虑到液晶内各个分子之间的相互作用以及分子与基片表面的作用,旋转将引起类似于弹性恢复力造成的反方向力矩,使得分子在转动一个角度后不再转动。
因此产生电场对液晶分子的取向作用。
2、液晶的光学各向异性光在液晶中传播会产生寻常光(o 光)与非寻常光(e 光),表现出光学的各项异性。
所以液晶的光学性质也要通过两个主折射率n 、⊥n 描述。
由于n 和⊥n 的不同,o 光与e 光在液晶中传播时产生相位差,使得出射光的偏振态发生变化。
这就是液晶的双折射效应。
3、液晶的旋光性由于液晶盒的上下基片的取向成一定的角度,两者间的液晶分子取向将均匀扭曲。
通常振动面的旋光角度θ与旋光物质的厚度d 成正比,即()θαλ=d ,()αλ为旋光率。
4、液晶的电光效应液晶在外电场的作用下,分子取向将发生改变,光通过液晶盒的偏振状态也将发生变化,此时若检偏器的透光位置不变,则系统透光强度将发生变化,透过率与外加电压的关系曲线称为电光响应曲线,它决定着液晶显示的特性。
其中透过率最大与最小的比称为对比度C ,即max min /=C T TC 越大画面越生动明亮,所以其大小直接影响到液晶显示器的显示质量。
在电光响应曲线中有3个重要参量:1)、阈值电压,即透过率为90%所对应的电压 2)、饱和电压,即透过率为10%所对应的电压 3)、阈值锐度,即饱和电压与阈值电压之比 5、液晶响应时间当施加在液晶上的电压改变时,液晶改变原排列方式所需的时间即为响应时间。
我们用上升沿时间和下降沿时间来衡量液晶对外界驱动信号的响应速度。
上升沿时间:透过率由最小值升到最大值的90%时所需的时间 下降沿时间:透过率有最大值升到最大值的10%时所需的时间 6、液晶衍射当外加电压在一定范围时,液晶盒中的液晶取向会产生有规则的形变,使得折射率周期性变化。
由于这种周期性变化的尺度与激光的波长相近,因此可以观察到衍射条纹的出现。
液晶盒内形成折射率位相光栅,即液晶光栅。
液晶相位光栅满足一般的光栅方程:sin d k θλ= 其中:d 为光栅常数,θ 为衍射角,k=0,1,2±±…为衍射级次。
实验内容: 1、实验仪器:半导体激光器、示波器、液晶盒、液晶驱动电源、激光器电源、激光功率计、光电池、光电二极管探头、偏振片2个、光学导轨、白屏。
图1是实验原理图,激光经过欺骗器后成为线偏振光,偏振光经过扭曲向列相液晶后振动方向发生变化,检偏器用来鉴别液晶出射光的偏振态。
激光电源和激光功率计被集成在一个盒子中。
液晶驱动电源同时具有三个功能:(1)为液晶提供峰值为12V的交流电压;(2)为光电二极管提供12V的偏置电压;(3)将光电二极管接收到的信号输出值示波器。
图1 实验原理图2、实验步骤:(1)液晶表面锚泊方向的测量、液晶的旋光现象以及双折射现象实验中调节光路起偏器使入射到液晶表面的光强最大,调节检偏器,测量放入液晶时的线偏度L。
当不加驱动电压时,在0-360°范围内旋转液晶,并旋转检偏器,找到系统消光的位置,研究最小输出光强随液晶角度的变化规律。
分析实验数据,可求出液晶盒的扭曲角。
(2)测量响应时间将光电池替换为响应时间较短的光电二级管,将液晶驱动电源调为12V 左右,并置于间隙状态。
改变间歇频率和驱动频率,旋转液晶盒和检偏器,观察和记录驱动信号和液晶响应信号的变化。
设置3个间歇频率,测量在这3个不同的间歇频率下的上升沿时间和下降沿时间。
(3)液晶的衍射现象取下液晶盒,缓慢增加和减小液晶的调制电压,仔细观察液晶盒表面的变化。
将液晶盒置于光路中。
取下检偏器。
在白屏上观察液晶光栅的衍射现象,读出六级条纹间距。
计算光栅常数。
(4)测量电光响应曲线在“常黑模式”和“长白模式下”下考虑液晶的衍射现象,利用功率输出仪器输出0—10v 的三角波电压作为驱动电压。
利用示波器记录电光响应曲线。
根据图像分别测量升压和降压过程中液晶的电光响应曲线。
数据处理与实验结果分析1、液晶盒表面锚泊方向的测量、液晶的旋光现象以及双折射现象表1、放入液晶前后光强度最大光强/mW 最小光强/mW 线偏度放入液晶前 1.86 0.001 1860放入液晶后 1.229 0.007 175.57由表1可知经起偏器的出射光线偏度较高,因而可近似看做线偏振光。
放入液晶后线偏振度明显降低,说明线偏振光经过液晶盒发生双折射现象,使得偏振态发生变化,通常变为椭圆偏振光。
表2 出射光强度与液晶转角数据记录液晶转角/°最大光强/mW 最小光强/mW 线偏度155 1.282 0.002 641110 1.101 0.073 15.0821917863 1.228 0.002 61433 1.125 0.050 22.5333 1.257 0.002 628.5288 1.090 0.074 14.72972973245 1.195 0.002 597.5196 1.146 0.079 14.50632911试验中发现,旋转液晶盒后调整检偏器寻找此时的最小输出光强,检偏器的位置几乎不发生变化,说明由旋光性引起扭曲角的大小与线偏振光的偏振方向无关,而试验中检偏器位置发生的较小变化是由于不同的偏振方向线偏振光经过液晶盒时引起的双折射现象不同,由双折射现象引起了旋光角度的变化。
经过液晶盒的最小输出光强随液晶转角成周期性变化,大约每90度出现一个极大值与一个极小值,相邻极大值与极小值之间液晶盒的转角约为45度。
根据长轴和短轴的比值计算线偏度:在极小值处线偏度平均值L=620。
比较接近理论值无穷大。
所以,输出极大值处对应出射光为线偏度最小的椭圆偏振光,极小值时对应出射的为线偏振光。
出现这一现象的原因是,当光以平行或垂直于分子轴的偏振方向入射,则随着分子的扭曲,将以平行或垂直于出射面分子轴的偏振方向射出。
当以其他线偏振光方向入射时,则根据双折射效应带来的附加相位差来决定以椭圆、圆或先偏振光出射。
这一操作其实就是通过观察出射光偏振状态随入射光偏振方向与分子轴方向夹角的变化来了解液晶双折射效应的机制。
图2 输出光强随液晶转角的变化规律测得不加液晶时光强达到最小时检偏器角度为155度,加液晶后,调节检偏器和液晶盒,出射光强达到最小时检偏器的角度为35度,由此可知扭曲角为120度。
2.测量响应时间(1)常白模式下,示波器上显示如图3所示:图3 常白模式液晶响应信号波形实验测得驱动频率ms 0.00253 0.00185 0.00208间隔频率ms 0.01846 0.01682 0.01339Ton 0.00326 0.00293 0.00284Toff 0.00355 0.0031 0.00285(2)驱动及液晶响应信号随频率的变化规律:当驱动频率不变时,随着间歇频率的增大,驱动信号的开关周期明显减小,脉冲周期不变;液晶响应信号的波形也随着周期的减小而变窄,但测得的响应时间变化不大。
当间歇频率不变时,随着驱动频率的增大,驱动信号的开关周期略为变小,脉冲周期显著减小;液晶响应信号的波形大致趋势及周期均不变,但原先较为平滑的曲线上,出现的明显的小起伏,类似于一次级波叠加到原先曲线上。
3.液晶的衍射现象通过缓慢增加液晶盒驱动电压,随着驱动电压增大,观察到液晶盒表面出现彩色的环,紧接着液晶表面变白,变朦胧,渐渐又恢复透明。
缓慢减小液晶盒的驱动电压,又达到5.96V 时出现彩色环,随电压变化又迅速消失,下降过程比上升过程相比彩色环消失的要迅速一点。
表2 液晶衍射出现与消失随电压变化表电压变化方向 衍射斑出现 衍射斑消失 临界电压/V从小到大 5.03 7.97 从大到小6.373.75这两个过程中都会有衍射斑的出现,但是衍射斑出现的电压范围不一致,另外衍射斑的形状也有不同。
实验中测量液晶到屏的距离H=9cm,λ=650nm ,光斑间距a=1.12cm 可以求得sin θ=0.12由液晶相位光栅满足的光栅方程sin θλ=d k 得光栅常数d=7.09μm与理论值7μm 的误差为1.3% 4.测量电光响应曲线选择常黑模式,响应曲线如图5所示:图5 电光响应曲线其中三角波为驱动电压,方波为电光响应曲线。
升压过程中:1)、阈值电压,即透过率为90%所对应的电压 测得阈值电压大致为8.4V2)、饱和电压,即透过率为10%所对应的电压测得饱和电压对应为6.32V3)、阈值锐度,即阈值电压与饱和电压之比为:β=8.4/6.32=1.33降压过程中:1)、阈值电压,即透过率为90%所对应的电压测得阈值电压大致为8.8V2)、饱和电压,即透过率为10%所对应的电压测得饱和电压对应为5.2V3)、阈值锐度,即阈值电压与饱和电压之比为:β=8.4/6.32=1.69XY模式电光响应曲线如图6所示:图6 XY模式电光响应曲线总结在整个测量的过程中都是在常黑模式或常白模式下进行的。
