《由三视图描述几何体》教学设计
四年级数学-由三视图描述几何体、(-)
3.3由三视图描述几何体一、教学目标：知识与技能：会画出简单空间图形（长方体、圆柱、棱柱、圆锥、棱锥、台体、球）的三视图，能识别上述三视图所表示的立体模型。
过程与方法：（1）经历“从不同方向观察物体”的活动过程，培养空间想象力，发展空间思维能力。
（2）在学习过程中体会通过图形位置及其变换来认识图形的思维方法，体会立体图形和平面图形间的转化关系，增强应用数学的意识。
情感态度和价值观：培养用变化的眼光来分析问题的习惯，培养认真参与、积极交流的主体意识和乐于探索、勇于创新的科学态度。
二、重、难点重点：简单几何体三视图的画法难点：三视图的画法及应用三、教学过程（一）引入新课问题1：正投影的含义？问题2：初中我们已经学习过三视图，那么三视图的定义是什么？问题3：点、线、面在在正方体中各个投影面上的正投影。
（二）探究新知三视图的形成、画法、规则探究：教师引导学生使用自制教具与多媒体展示相结合的方式，得到长方体（长为5，宽为4，高为3）的三视图及其画法.教师规范作图，注意每一处的细节.教师引导学生思考三视图的形成原理，学生回忆上节课所学的投影的相关知识，教师给出投影系（三个两两互相垂直的平面）.问题4：三幅视图分别体现了长方体的那些基本要素？问题5：三视图的规律？（长对正、高平齐、宽相等）想一想：①通过上述作图过程，你有什么心得体会？（实线、虚线的区别；局部也要满足长对正、高平齐、宽相等的原则）②所有空间几何体的三视图的本质是什么？（三）知识应用例题1：画出正三棱柱（底面三角形边长为2，高为3）的三视图.让一个侧面正对着学生,学生独立完成三视图，学生自己发现问题，解决问题，并且进行总结.（再让一条侧棱正对着学生）根据学生完成的情况，教师出示预案，进行总结，指出需要注意的地方.通过自制教具和多媒体的结合，帮助学生突破难点.问题6：侧视图和棱柱的侧面一样吗？注意：同一个几何体，由于观察视角选择不同，三视图可能不同.想一想：小结对本题的心得.练习1、（2011年江西文）将长方体截去一个四棱锥，得到的几何体如右图所示，则该几何体的左视图为（）学生先独立完成，再小组讨论，发现问题，解决问题.例题2:根据三视图判断几何体.练习2：通过下列三视图，还原对应的几何体.问题比较简单，学生独立探索得到答案.预案练习：（画三视图）：画出正四棱锥（底面正方形边长为2,高为3）的三视图.让一个侧面正对着学生,学生独立完成三视图，学生自己发现问题，解决问题，并且进行总结.（再让一条侧棱正对着学生）备选练习（画三视图）：画出正三棱锥（底面边长为2，高为3）的三视图.四、课堂小结通过本节课的学习，对于三视图的形成、画法、规则等方面你有了哪些新的认识？1．画三视图：（1）位置：正视图侧视图俯视图（2）大小：长对正,高平齐,宽相等.（3）能看见的轮廓和棱用实线，不能看见的轮廓和棱用虚线.2.思想方法：三视图是统一的,是一个整体,切忌片面下结论.五、布置作业1.画出下列几何体的三视图：（1）（2）（3）（4）2、根据下列三视图，想象对应的几何体：（1）（2）（3）3．右图是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状。
简单几何体的三视图的教案

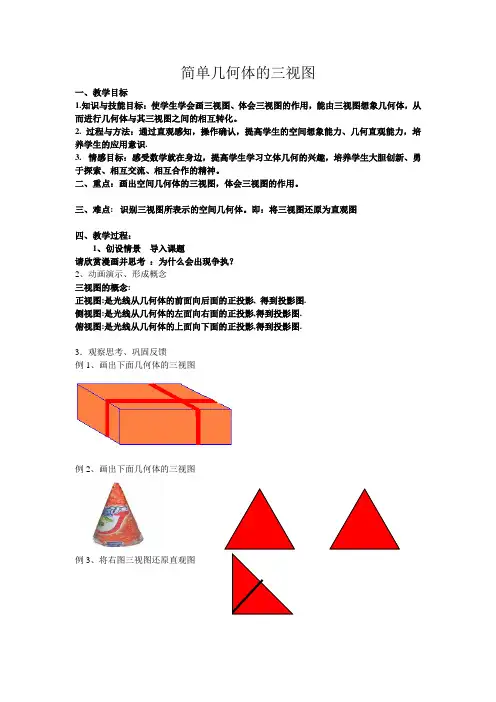

简单几何体的三视图一、教学目标1.知识与技能目标：使学生学会画三视图、体会三视图的作用，能由三视图想象几何体，从而进行几何体与其三视图之间的相互转化。
2. 过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识.3.情感目标：感受数学就在身边，提高学生学习立体几何的兴趣，培养学生大胆创新、勇于探索、相互交流、相互合作的精神。
二、重点：画出空间几何体的三视图，体会三视图的作用。
三、难点:识别三视图所表示的空间几何体。
即：将三视图还原为直观图四、教学过程：1、创设情景导入课题请欣赏漫画并思考：为什么会出现争执？2、动画演示、形成概念三视图的概念:正视图:是光线从几何体的前面向后面的正投影, 得到投影图.侧视图:是光线从几何体的左面向右面的正投影,得到投影图.俯视图:是光线从几何体的上面向下面的正投影,得到投影图.3．观察思考、巩固反馈例1、画出下面几何体的三视图例2、画出下面几何体的三视图例3、将右图三视图还原直观图巩固练习1如图一个空间几何体的正视图，侧视图，俯视图是全等的等腰直角三角形，且直角边的边长为1，那么这个几何体的体积等于多少？例4、(2019·天津卷)一个几何体的三视图如下图所示，则这个几何体的体积为__________．巩固练习1 例4四、课堂小结1、三视图的概念。
2、画三视图必须遵循的法则：①位置:正视图侧视图俯视图②大小:长对正,高平齐,宽相等3、柱体，锥体，台体三视图的特征。
4、三视图线条的虚实。
五、作业布置P20页习题1.2第1题，第2题。
六、板书设计§1.2.2 空间几何体的三视图1.三视图的概念 4.例题及练习2.三视图的作图要求3.柱、锥、台、球的三视图。
《三视图》教案1
课题：§1.2.1三视图
一、教学目标：
1、知识目标
（1）使学生学会在平面上表示空间图形，能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等）的三视图
（2）了解空间几何体的不同表示形式，能识别并描述三视图所表示的立体模型（3）通过观察能画出简单组合体的三视图
⒉能力目标培养和发展学生分析问题的能力和作图能力，着重培养其空间想象能力
3．情感、态度、价值观目标
（1）通过对大量图形的欣赏和感悟，激发学生学习热情，提高其学习立体几何的兴趣
（2）通过简单几何体三视图的作图过程培养学生作图能力及从多角度观察和思考问题的能力
二、教学重点与难点重点：（1）简单几何体的三视图的画法
（2）正确理解正视图、侧视图、俯视图难点：识别三视图所表示的空间几何体
三、教学设计思路：
1、创设情境：通过手影图激发学生兴趣，引入中心投影和平行投影，并引导
学生观察总结两种投影各自的特征
2、从坦克、汽车的三视图引入，介绍几何体的三视图的作法，并引导学生观
察探究正视图、俯视图、侧视图之间的关系
3、在上述基础上，师生共同探究长方体、球、圆柱、圆锥、圆台的三视图的
作图方法
4、在学生初步掌握简单几何体的三视图的基础上引导学生探究简单组合体的
三视图
5、通过练习引导学生探究由三视图识别其所代表的实物模型，为下一节课作
铺垫
6、巩固总结:共同回顾三视图的作图原则
7、课后作业及课外探究。
《三视图》教学设计
《三视图》教学设计一、内容和内容解析1．内容三视图的概念，画简单几何体的三视图：例1，例2，例3，例4．2．内容解析本课内容是在学习空间几何体结构特征和投影的基础上，用平面图形来表示立体图形，即三视图．这节课的学习有利于培养学生空间想象的能力以及几何直观能力，有利于培养学生学习立体几何的兴趣．本课首先从观察物体得到图像和物体的投影两个方面给出视图的概念．然后给出实践生活中反映物体需要多个视图来反映物体不同方面的形状，从投影的角度解释三视图的概念，说明三视图中的相对位置关系和大小关系．例1给出三个基本的几何体：圆柱、正三棱柱、球的三视图，是画一般物体三视图的基础；例2给出由两个长方体构成的组合体的三视图，给出画简单组合体的三视图；例3给出一个从某些角度观察，有些轮廓线被遮挡看不到的几何体的三视图，规定看得见的轮廓画成实线，看不见的轮廓画成虚线．基于以上分析，本节课的教学重点是：掌握立体图形三视图的画法．二、目标和目标解析1．目标（1）能识别简单物体的三视图，了解主视图、左视图、俯视图和三视图的概念．（2）了解各个视图之间的尺寸关系；长对正、高平齐、宽相等．（3）绘画简单几何体的三视图．2．目标解析达成目标（1）的标志是：能够利用投影的知识认知并区分物体的三视图．达成目标（2）的标志是：给出物体的三视图，能够说明三视图中相对位置关系和大小关系．达成目标（3）的标志是：给出简单几何体，能够按照规则和要求画出物体的三视图．三、教学问题诊断分析学生前面已经学习了中心投影和平行投影以及正投影，本课时主要是在正投影的基础上来研究三视图，建立起立体图形到平面图形的关系．由于学生的空间想象能力还很薄弱，思维的广阔性、敏捷性、严密性、灵活性比较欠缺，对于“长对正、高平齐、宽相等”的理解往往不够深刻，因此在教学中学生要多操作，多观察，多发现，在教师的引导下归纳出三视图的概念以及物体位置和数量关系．本课的教学难点是：三视图中三个位置关系的理解．四、教学过程设计1．创设情境，引入新课问题1观察下面物体的图像和物体的投影．（1）三幅图描述的是同一物体，为何会不一样（2）可以把视图看作物体在某一角度的光线下的阴影吗师生活动：给出视图的概念，引导学生观察，体会同一物体从不同角度观察，会得到不同的视图，注意让学生明白投影与阴影的不同．设计意图：从实际情境中引出物体的三种视图，体会描述物体的形状需要从多个角度去观察．2．共同探究，获取新知问题2观察一本书的三视图．（1）你能说出这三个视图分别是从哪个方向观察这本书时得到的吗（2）三视图是从哪三个角度观察物体（3）三视图之间有什么对应关系如何反应物体的形状和大小师生活动：从书本的三视图，让学生在以往学习的从三个方向看物体的基础上，进一步体会三视图观察物体的方向也是同样的，从投影的角度来认识三视图．通过对长方体的三视图的观察，教师对学生引导提示，让学生通过对每一方向视图──主视图的观察分析，理解主视图、俯视图、左视图分别是怎样描述物体的形状和大小的．（1）你能说出这三个视图分别是从哪个方向观察这本书时得到的吗与以往我们学习的从三个方向看物体的方向一样吗（2）观察长方体的投影图，你能描述一下三个方向的投影分别是哪三个方向吗每个投影图反映了哪些特征（3）物体三视图之间有什么联系和区别（4）画物体的三视图有哪些规定在此活动中，教师应重点关注：学生能否体会三视图即三个方向的投影；学生能否理解三视图是怎样反映物体的形状和大小的；画物体三视图的规定．设计意图：让学生通过观察探究看到：要全面描述物体的形状和大小，需要从不同角度投影得到视图，主视图描述物体的正面，反映物体的长度和高度；左视图描述物体的侧面，反映物体的宽度和高度；俯视图描述物体的上面，反映物体的长度和宽度，物体的三视图的大小是相互联系的．使学生能画出简单几何体的三视图．3．新知应用，解决问题例1画出下面所示基本几何体的三视图．例2画出下面所示的支架的三视图，支架的两个台阶的高度和宽度都是同一长度．例3如图是一根钢管，画出它的三视图．师生活动：在上一问题的基础上，注意先确定主视图的位置，然后根据长对正、高平齐、宽相等的原则画三视图．设计意图：例1分别给出三种基本几何体，画出基本几何体的三视图，为下面画复杂几何体三视图做准备；例2要求画由两个长方体组成的几何体的三视图，使学生会画复杂几何体的三视图；例3要求画一根钢管的三视图，使学生知道画物体的三视图时，看得见的部分的轮廓线画为实线，看不见的部分的轮廓线画为虚线．4．巩固新知，学以致用练习：教科书第112页练习．设计意图：巩固性练习，画物体的三视图．5．反思小结，形成方法教师与学生一起回顾本课所学主要内容，并请学生回答以下问题：（1）什么是物体的三视图它有什么特点（2）如何画物体的三视图设计意图：通过小结，使学生梳理本节课所学内容，巩固物体三视图的概念、特点和画法．6．布置作业教科书第116页习题第1题、第2题、第3题．五、目标检测设计画出下面几何体的三视图．设计意图：画几何体的三视图，加强对知识的熟练掌握程度．。
三视图教学设计

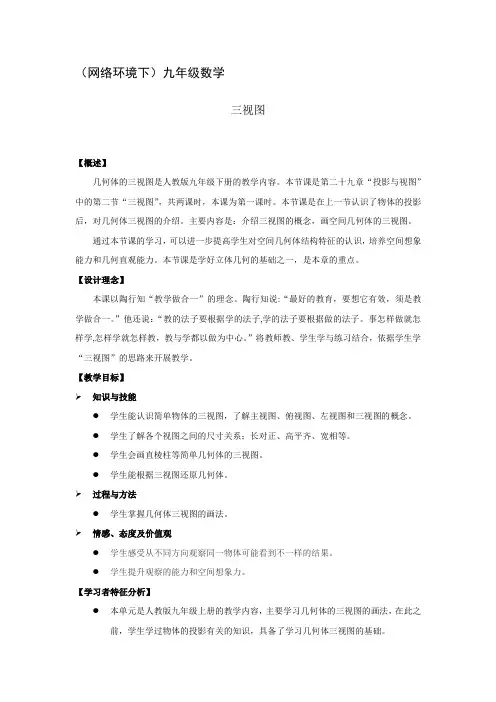

（网络环境下）九年级数学三视图【概述】几何体的三视图是人教版九年级下册的教学内容。
本节课是第二十九章“投影与视图”中的第二节“三视图”，共两课时，本课为第一课时。
本节课是在上一节认识了物体的投影后，对几何体三视图的介绍。
主要内容是：介绍三视图的概念，画空间几何体的三视图。
通过本节课的学习，可以进一步提高学生对空间几何体结构特征的认识，培养空间想象能力和几何直观能力。
本节课是学好立体几何的基础之一，是本章的重点。
【设计理念】本课以陶行知“教学做合一”的理念。
陶行知说:“最好的教育，要想它有效，须是教学做合一。
”他还说：“教的法子要根据学的法子,学的法子要根据做的法子。
事怎样做就怎样学,怎样学就怎样教，教与学都以做为中心。
”将教师教、学生学与练习结合，依据学生学“三视图”的思路来开展教学。
【教学目标】➢知识与技能●学生能认识简单物体的三视图，了解主视图、俯视图、左视图和三视图的概念。
●学生了解各个视图之间的尺寸关系；长对正、高平齐、宽相等。
●学生会画直棱柱等简单几何体的三视图。
●学生能根据三视图还原几何体。
➢过程与方法●学生掌握几何体三视图的画法。
➢情感、态度及价值观●学生感受从不同方向观察同一物体可能看到不一样的结果。
●学生提升观察的能力和空间想象力。
【学习者特征分析】●本单元是人教版九年级上册的教学内容，主要学习几何体的三视图的画法，在此之前，学生学过物体的投影有关的知识，具备了学习几何体三视图的基础。
●学生的空间想象力存在差异，部分学生在画几何体三视图时可能存在困难。
【策略选择】本课根据上述目标和学生的情况，本节课采用了自主探究教学法，学生通过动态教学课件、实物模型对空间几何体的三视图进行自主探究。
空间想象能力强的学生可以凭借想象完成任务，空间想象能力弱的学生可以借助软件或实物进行观察，完成任务。
本节课采用了图片、实物模型和动态课件等教学辅助材料，给学生提供了直观的学习工具，能充分调动学生的各种感官积极参与各项活动。
人教版初三数学下册“三视图”(第2课时)教学设计
活动流程图
活动内容和目的
新课学习
例3根据下面的三视图说出立体图形的名称.
分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形，
解:(1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是长方体，如图(1)所示;
(2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以想象出:整体是圆锥，如图(2)所示.
师生共同归纳总结收获体会。
教学过程设计
问题与情景
师生行为
设计意图
〔活动1〕
1．思考三视图的画法。
2．课件演示：对几何体进行正投影得到三视图。
3．将水平面、侧面、正面展开到同一平面，观察得到三种视图的位置关系。
4．同桌讨论得到三种视图大小上的规律。
教师提问：
（1）如何绘制一个几何体的三视图？（观察：从不同方向正视几何体观察几何体的三视图）。
通过总结三视图画法，指出三视图的学习培养了我们图)描述物体的形状.
分析.由主视图可知，物体正面是正五边形，由俯视图可知，由上向下看物体是矩形的，且有一条棱(中间的实线)可见到。两条棱(虚线)被遮挡，由左视图知,物体的侧面是矩形的.且有一条棱〔中间的实线)可见到,综合各视图可知，物体是五棱柱形状的.
解:物体是五棱柱形状的，如下图所示.
（2）我们今天学习的内容和以前“从不同方向看”有哪些不同？
（3）画一个几何体的三视图的一般步骤是怎样的？
活动中教师应关注：
（1）引导学生总结：本节课的学习使我们不但知道三视图的形状，还明确了三种视图之间的位置关系及大小对应关系。
（2）学生是否明确三视图的画法步骤？
九年级数学下册三视图第三课时《由三视图描述几何体》教学设计
29.2 三视图（第3课时）一、内容和内容解析1．内容根据三视图说出立体图形的名称，描述物体的形状，感受“综合”思考的过程。
2．内容解析学生在七年级已经接触过“从不同的方向看物体”的内容，但当时没有明确给出“视图”这个概念；本章是从投影的角度解释三视图的概念，这与从不同的方向看物体所得到的平面图形是一致的。
前一节课学生已经能够画出基本几何体的三视图，体会了从立体图形到平面图形的转化。
本节课是在上一节“由物画图”的基础上“由图想物”，让学生体会从平面图形到立体图形的转化过程，这种从“二维”到“三维”的转化，不仅使学生对投影和视图的认识水平再次提升，更能对培养学生的空间观念起到很好的促进作用。
画三视图是将一个物体从三个方向观察，分别表现这三个方面的分解过程；由三视图想出物体的立体形状，则是把物体的三个方面形状“综合”起来的过程，这两个过程是相反的，也是相互联系的。
基于以上分析，确定本节课的教学重点为：根据三视图描述基本几何体和实物原型。
二、目标和目标解析1．目标（1）能根据三视图描述基本几何体形状和实物原型。
（2）通过观察和动手实践，理解三视图中相关各线条之间的对应关系，通过它们能形成一个整体性认识，并根据这些关系由平面图形得出对应的立体图形。
2．目标解析达成目标（1）的标志是：能通过给出的三视图用语言来描述出立体图形的形状。
达成目标（2）的标志是：通过三视图描述立体图形，体会三视图在转化为立体图形的过程中所起的作用。
三、教学问题诊断分析本节课是在学习了“从不同方向看物体”的内容后，又进一步引入“三视图”的概念，并通过观察能够画出立体图形的三视图，这要准确把握三视图中的相对位置关系和大小关系，并要求学生有较强的空间想象能力，而本节课要求学生能够通过三视图想象并描述出立体图形，这对学生的空间想象能力有了较高的要求，是教学中的一个难点。
基于以上分析，确定本节课的教学难点为：根据三视图观察想象，描述出基本几何体和实物原型。
第3课时 由三视图确定几何体的表面积或体积(教案)
第3课时由三视图确定几何体的表面积或体积【知识与技能】熟练掌握已知空间几何体的三视图求其表面积和体积的方法.【过程与方法】1.通过空间几何体三视图的应用，培养学生的创新精神和探究能力.2.通过研究性学习，培养学生的整体性思维.【情感态度】通过研究三视图，研究我国著名建筑物的三视图研究，培养学生的爱国情结. 【教学重点】观察，实践，猜想和归纳的探究过程.【教学难点】如何引导学生进行合理的探究.一、复习提问1.如何求空间几何体的表面积和体积（例如：球，棱柱，棱台等）；2.三视图与其几何体如何转化.二、思考探究，获取新知如图是一个几何体的三视图，已知左视图是一个等边三角形，根据图中尺寸（单位：m)，求该几何体的面积和体积.解该几何体是正三棱柱，由正视图知正三棱柱的高为3cm，底面三角形的高为3cm.则底面边长为2cm，故S底面面积=）2=3÷cm（232S侧面面积=2×3×3=18 (cm2)故这个几何体的表面积S = 2S底面面积十S侧面面积=）2+183（2cm三棱柱的体积是V=）3=3⨯cm（333【教学说明】空间几何体的表面积是几何体表面的面积，它表示几何体表面的大小，体积是几何体所占空间的大小；先将直观图的各个要素弄清楚，然后再代公式进行计算.求空间几何体的表面积是将几何体的各个面的面积相加求得；求体积是将几何体各个部分的体积相加求得，那么请同学们动脑筋想一想，假设没有给出几何体的直观图，只是给出一个几何体的三视图，我们怎样解决求该几何体的表面积和体积呢？此时应首先将该三视图转化为几何体的直观图，然后弄清给出直观图的各个要素，再代公式进行计算思考如何求出四棱台的表面积和体积？请大家回想一下，在解答的过程中，容易出错的地方是什么（让学生思考）. 【总结归纳】求组合几何体的表面积的时候容易出错.三、典例精析、掌握新知例1 长方体的主视图与俯视图如图所示，则这个长方体的体积是（）A.52B.32C.24D.9【分析】由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4、3、2，因此这个长方体的体积为4×2×3 = 24(平方单位）【答案】C【教学说明】三视图问题一直是中考考查的高频考点，一般题目难度中等偏下，本题所用的知识是：主视图主要反映物体的长和高，左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.例2 将棱长是1cm的小正方体组成如图所示的几何体，那么这个几何体的表面积是（）A. 36 cm2B. 33 cm2C. 30 cm2D. 27 cm2【分析】算表面积应该从六个方向去计算，不要忽视了底面.【答案】A四、师生互动，课堂小结通过这节课的探究学习，发现由三视图求几何体的表面积和体积，要先将三视图转化为其几何体的直观图，分清楚直观图中的几何要素，然后再代公式进行计算；特别要分清几何体的侧面积与表面积；平时多动脑筋，挖掘与题目相关联的知识点.1.布置作业：从教材Pm〜1。
《三视图》教案
《三视图》教案教学目标1．会从投影的角度了解主视图、俯视图、左视图和三视图的概念．2．会画简单几何体的三视图．3．会从三视图辨别简单的物体．4．学会根据物体的三视图描述出几何体的基本形状或实物原型．5．经历探索简单的几何体的三视图的还原，进一步发展空间想象能力．学习重点1．从投影的角度加深对三视图的理解和会画简单的三视图．2．根据三视图描述基本几何体和实物原型及三视图在生产中的作用．教学难点1．会画简单几何体的三视图，从三视图中辨别几何体．2．根据三视图想象基本几何体实物原型．教学过程一、寻疑之自主学习1．活动一如图，直三棱柱的侧棱与水平投影面垂直。
请与同伴一起探讨下面的问题：（1）以水平投影面为投影面，在正投影下，这个直棱柱的三条侧棱的投影是什么图形？（2）画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有什么关系？（3）这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？2．活动二学生观察思考：（1）三个视图位置上的关系。
（2）三个视图除了位置上的关系，在大小尺寸上，彼此之间又存在什么关系？小结：（1）三视图位置有规定，主视图要在左上边，俯视图应在下方，左视图要在右边．（2）三视图中各视图的大小也有关系。
主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽。
因此三视图的大小是互相联系的。
画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．3．通过自主练习寻找疑问（1）当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．物体的三视图是指主视图、俯视图和左视图．（2）三视图中，主视图反映了物体的长和高，左视图反映了物体的高和宽，俯视图反映了物体的长和宽．主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．（3）由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．（4）如图是一圆锥，在它的三视图中，既是中心对称图形，又是轴对称图形的是它的俯视图（填“主”、“俯”或“左”）．（5）写出一个在三视图中俯视图与主视图完全相同的几何体圆（答案不唯一）．（6）在下面的四个几何体中，左视图与主视图不相同的几何体是（ B ）（7）如图，几何体是由一些正方体组合而成的立体图形，则这个几何体的左视图是（ D ）（8）如图所示的几何体是由一个圆柱体和一个长方体组成的，则这个几何体的俯视图是（ C ）（9）某几何体的三视图如图所示，则这个几何体是（ D ）．A．圆柱B．正方体C．球D．圆锥（10）已知一个几何体的三视图如图所示，则该几何体是（ A ）A．圆柱B．圆锥C．球D．棱柱（11）如图是几何体的三视图，该几何体是（ C ）A．圆锥B．圆柱C．正三棱柱D．正三棱锥（12）如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（ A ）二、解惑之例题解析例1 画出图所示一些基本几何体的三视图．（1）圆柱 （2）三菱柱 （3）四棱锥 （4）球 分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为： 1．确定主视图的位置，画出主视图；2．在主视图正下方画出俯视图，注意与主视图“长对正”；3． 在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”． 解： （1）主视图左视图俯视图（2）主视图左视图俯视图（3）主视图 左视图 俯视图例2 画出图所示的支架（一 种小零件）的三视图．分析：支架的现状：由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系．解：图是支架的三视图．例3 根据三视图说出立体图形的名称． （1）（4）主视图 左视图 俯视图主视图 左视图 俯视图（2）解：（1）从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．（2）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示例4 根据物体的三视图摸索物体的现状．主视图俯视图左视图分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有饮棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图可知，物体的侧面是矩形的，且有饮棱（中间的实线）可见到．综合各视图可知，物体是五棱柱现状的．解：物体是五棱柱现状的，如图所示．例5 某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的现状是正六棱柱．密封罐的高为50mm ，店面正六边形的直径为100mm ，边长为50mm ，下灰色图是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为165050265050sin 602⨯⨯+⨯⨯⨯⨯265012⎛⎫=⨯⨯+ ⎪ ⎪⎝⎭227990(mm )≈三、尝试之知识巩固1．如图是由5个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的主视图是（ A ）．2.下图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是 ①②④ ．（只填序号）3．一个立体图形的三视图如图所示，根据图中数据求得这个立体图形的表面积为（ D ） A ．2π B ．6π C ．7π D ．8π4．一个立体图形的三视图如图，根据图中数据求得这个立体图形的侧面积为（A ）A．12πB．15πC．18πD．24π5．是一个几何体的三视图，则这个几何体的侧面积是（A ）．A．18 cm2B．（18＋）cm2C．20 cm2D．（18＋）cm26．如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是（B ）A．主视图的面积为5 B．左视图的面积为3C．俯视图的面积为3 D．三种视图的面积都是47．如图所示的几何体的俯视图是（B ）8．学校小卖部货架上摆放着某品牌方便面，它们的三视图如图，则货架上的方便面至少有（A ）A．7盒B．8盒C．9盒D．10盒9．某几何体的三视图如图所示，则组成该几何体共用了小方块（D ）A．12块B．9块C．7块D．6块10．由8个相同的小立方块搭成的几何体如图所示，它的三个视图是2×2的正方形．若拿掉若干个小立方块后（几何体不倒掉），其三个视图仍都为2×2的正方形，则最多能拿掉小立方块的个数为（ B ）．A．1个B．2个C．3个D．4个四、培优之达标测试1．几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是（B ）．A．4 B．5 C．6 D．72．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（B ）A．60πB．70πC．90πD．160π3．如图是一个立体图形的二视图，根据图示的数据求出这个立体图形的体积是（B ）A．24π cm3B．48π cm3C．72π cm3D．192π cm34．如图是一个正方体截去一角后得到的几何体，它的主视图是（ C ）．5．用小立方体搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中字母表示在该位置小立方体的个数，请解答下列问题．（1）a，b，c各表示几？（2）这个几何体最少由几个小正方体搭成？最多呢？（3）当d＝e＝1，f＝2时，画出这个几何体的左视图．解：（1）a为3，b为1，c为1；（2）最少由9块小立方体搭成，最多由11块小立方块搭成；（3）如图所示：6．一个长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是 6 cm2．7．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积为24 ．8．已知几何体的三视图如图，则该物体的体积为3．9．如图，是某几何体的三视图及相关数据，则下面判断正确的是（D ）A．a＞c B．b＞c C．a2＋4b2＝c2D．a2＋b2＝c210．如图是一个几何体的三视图（单位：厘米）．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的表面积；（3）如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个线路的最短路程．解：（1）圆锥（2）表面积S＝S扇形＋S圆＝πrl＋πr2＝12π＋4π＝16π（cm2）（3）如图将圆锥侧面展开，线段BD为所求的最短路程．由条件得，∠BAB′＝120°，C 为弧BB′的中点，所以BD＝3（cm）．五、课堂小结：1．当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．物体的三视图是指主视图、俯视图和左视图．2．三视图中，主视图反映了物体的长和高，左视图反映了物体的高和宽，俯视图反映了物体的长和宽．主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．3．由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．六、作业设置：如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是（）A．9 B．8 C．7 D．6七、自我反思：本节课我的收获: ．附作业答案 B解析由三个视图，可得俯视图中各位置上的小正方体个数，如图．∴共有8个小正方体．。
《三视图》教学设计方案
三、知识与技
1、了解一般技术图样所采用的投影方法。
2、掌握正投影法方法、特性及三视图成图原理和规律；
3、理解并掌握三视图的投影规律——“长对正、高平齐、宽相等”。
教学重点、难点
重点：1.从投影的角度加深对三视图概念的理解。2.会画简单几何体及其组合的三视图。
《三视图》教学设计方案
课题名称
《三视图》
科目
数学
年级
九年级
教学时间
1课时（45分）
学习者分析
本班有学生52人，男生比女生多，纪律较好。总体来看大部分学生愿意动脑筋，对数学课还比较喜欢，学习热情也较高，课堂气氛比较活跃。但有极少部分学生较懒，学习习惯差，不愿思考问题。总体来说学生喜欢动手操作，喜欢小组合作的学习方式。
点评学生回答。学生普遍具有较好的空间想像力，能想像出主视图、左视图为矩形、俯视图为圆形，但学生作图普遍不规范，三个视图画在一条水平线上，三个视图画的位置关系和两两相等的关系没有表现出来。保留学生的板书，采取延迟评价。
教学活动3
（二）引导学生学会多个角度看问题，学会“换位”思考
同一个笔筒，从不同的方向观察，得到了不同的形状，由此你想到了什么？组织学生回答，（展示课件）作者从不同的角度看庐山，欣赏到了不同的风光。下面还有一个来自《读者》的小故事（展示课件），从这个小故事中你悟到了什么？组织学生回答，点评学生回答。教师总结：老和尚跳出了“当局者迷的局限”，分别从三个小和尚的角度看问题，看到每个人都有一定的道理，生活中，我们观察、评价同一件事情，也可以应用三视图的原理，从不同角度观察，从不同角度“换位”思考，这样彼此间的理解会多一些，一些小摩擦也会在“换位”后释然。如此看来，三视图不仅在工程设计中有广泛的应用，在我们的日常生活中也有广泛的应用。
《三视图》教学设计
《三视图》教学设计教学课时建议：本小节新授课可分为两课时，其中第一课时主要会从投影的角度理解视图的概念，会画简单几何体的三视图；第二课时着重通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系．具体的教学设计如下：一、教学目标知识技能：会从投影的角度理解视图的概念，会画简单几何体的三视图，通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系学会根据物体的三视图描述出几何体的基本形状或实物原型；经历探索简单的几何体的三视图的还原，进一步发展空间想象能力；了解将三视图转换成立体图开在生产中的作用，使学生体会到所学的知识有重要的实用价值数学思考：通过三视图的认识和三视图的画法学习，培养学生认真探究、积极思考的能力问题解决：通过三视图的认识和三视图的画法的学习，让学生关注生活，学会观察、争强交流在探索的过程中，培养学生分析、归纳的能力情感态度：通过学习三视图的认识和三视图的画法的学习,激发学生学习欲望，主动参与数学学习活动，并使学生具有一些初步研究问题的能力．通过提问、思考、归纳、探究来激发学生学习数学的兴趣，并使学生了解一些研究问题的经验和方法，开拓实践能力，培养创新精神．二、重难点分析教学重点：从投影的角度加深对三视图的理解和会画简单的三视图，根据三视图描述基本几何体和实物原型及三视图在生产中的作用．在整个教学过程中，体现新课程理念：1．数学知识的探索与获得中，使学生感受生活中的简单物体的三视图，了解平面图形与立体图形之间的相互转化．体会美丽的图形在我们的生活中无处不在体现“以人为本”，即以学生为本位的主体教育思想在整个教学活动中，发扬教学民主，对学生在学习过程中的自主活动、合作交流，充分进行鼓励与引导，真正体现学生是学习的主人２．体现“人人学有用的数学，不同的人在数学上得到不同的发展”的基本理念无论是在情境的创设，还是在开放性习题的设置，每个学生看到的和想到的都不一样，教师都给予肯定，使不同层次的学生得到了不同的发展教学难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解，根据物体的三视图描述出几何体的基本形状或实物原型，三、学习者学习特征分析初中学生活泼好动，经历知识的形成过程，将有利于学生更好地理解与应用数学，获得成功的体验，增强学好数学的信心，因此在教学中，尽可能地组织学生自主地通过观察、实验等数学活动，探究轴对称现象的特征，通过对数学问题情境、数学活动情境等设计，调动学生学习数学的积极性，激发学习动机和好奇心，促使学生的思维进入最佳状态运用多媒体直观演示，化静为动，使学生始终处于主动探索问题的积极状态中，使数学学习变得有趣、有效、自信、成功四、教学过程（一）创设情境，引入新课新华社8月25日电: 2005年8月18日-25日历时8天的“和平使命－2005”中俄联合军事演习25日下午结束，曹刚川和伊万诺夫在演兵场检阅了两军陆海空军参演部队．（多媒体图片引入）伊万诺夫在俄中军事演习结束后表示，今后两国还将会举行新的联合军事演习，俄中携手团结将成为亚太地区和平与稳定的重要保障．在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情．数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图．今天我们学习三视图．（二）合作交流，探索新知当我们从某一个角度观察一个物体时,所看到的图象叫做物体的一个视图．在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情．如图1，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体例如一个长方体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图．如图2，将三个投影面展开在一个平面内，得到这一物体的一张三视图由主视图，俯视图和左视图组成．三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状．三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的．画三视图时．三个视图要放在正确的位置并且使主视图与俯视图的长对正，主视图与左视图的高平齐．左视图与俯视图的宽相等．通过以上的学习，你有什么发现１．物体的三视图实际上是物体在三个不同方向的正投影正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图．２．画物体的三视图时,要符合如下原则:位置：主视图左视图俯视图大小：长对正,高平齐,宽相等例1、画出下图2所示的一些基本几何体的三视图分析:画这些基本几何体的三视图时，要注意从三个方面观察它们具体画法为: 1确定主视图的位置，画出主视图;2在主视图正下方画出俯视图，注意与主视图“长对正”3在主视图正右方画出左视图注意与主视图“高平齐”，与俯视图“宽相等”解：例2画出如图所示的支架一种小零件的三视图分析:支架的形状，由两个大小不等的长方体构成的组合体画三视四时要注意这两个长方体的上下、前后位置关系解:如图是支架的三视图例3右图是一根钢管的直观图，画出它的三视图分析钢管有内外壁，从一定角度看它时，看不见内壁为全面地反映立体图形的形状，画图时规定；看得见部分的轮廓线画成实线因被其他那分遮挡而看不见部分的轮廓线画成虚线解：如图是钢管的三视图，其中的虚线表示钢管的内壁例4根据下面的三视图说出立体图形的名称分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形，解:1从三个方向看立体图形，图象都是矩形，可以想：整体是长方体，如图1所示；2从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆;可以想象出:整体是圆锥，如图2所示例5根据物体的三视图如下图描述物体的形状分析由主视图可知，物体正面是正五边形，由俯视图可知，由上向下看物体是矩形的，且有一条棱中间的实线可见到两条棱虚线被遮挡，由左视图知,物体的侧面是矩形的且有一条棱〔中间的实线可见到,综合各视图可知，物体是五棱柱形状的解:物体是五棱柱形状的，如下图所示例6某工厂要加工一批密封罐，设计者给出了密封罐的三视图如下图，请你按照三视图确定制作每个密封罐所需钢板的面积分析:对于某些立体图形，若沿其中一些线例如棱柱的棱剪开，可以把立体图形的表面展开成一个平面图形——展开图在实际的生产中三视图和展开图往往结合在一起使用解决本题的思路是，由视图想象出密封罐的立体形状，再进一步画出展开图从而计算面积解:由三视图可知，密封罐的形状是正六棱柱如图左密封罐的高为50mm，底面正六边形的直径为100mm边长为50mm，图右是它的展开图由展开图可知，制作一个密封罐所需钢板的面积为（三）应用新知、体验成功利用多媒体素材中的“典型例题”进行教学（四）课堂小结、体验收获这节课你学会了那些知识有何体会（学生小结）1在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等．2．一个摆好的几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性例如：正方体的主视图是正方形，但主视图是正方形的几何体有直三棱柱、长方体、圆柱等．3．对于较复杂的物体，有三视图想象出物体的原型，应搞清三个视图之间的前后、左右、上下的对应关系．4．根据物体的三视图想像物体的形状一般是由俯视图确定物体在平面上的形状．然后再根据左视图、主视图嫁接出它在空间里的形状，从而确定物体的形状．（五）拓展延伸、布置作业（1）必做题①下图中的三视图表示图中的几何体．（1）（2）②如图摆放的几何体的主视图是（2）选做题一个六角螺帽的毛坯如图,底面正六边形的边长为250mm,高为200mm,内孔直径为200mm请画出六角螺帽毛坯的三视图（3）思考题如图所示的积木是有16块棱长为a cm的正方体堆积而成的请求出它的表面积五、学习评价一填空题:1．如图，碗的主视图是左视图是俯视图是．A B C2．三视图都相同的几何体是．（写出一个即可）3．下图的几何体由若干个棱长为数1的正方体堆放而成，则这个几何体的体积为__________．4．如图，是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是 ．二选择题: 5．“圆柱与球的组合体”如图所示，则它的三视图是6 某物体三视图如图，则该物体形状可能是A 长方体．B 圆锥体．C 立方体．D 圆柱体．7 下图中几何体的左视图是 （ ）A B C D8有一实物如图，那么它的左视图是A B C D9下列三视图表示的几何体是（ ）俯视图左视图主视图 ACDBA B C D第12题10对几何体的三视图，下列说法正确的是（ ）（A ）主视图反映的是物体的长和宽． B 俯视图反映的是物体的长和高． C 左视图反映的是物体的高和宽． D 主视图反映的是物体的高和宽．11．下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为 （ ）12．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在左视图中的形状是（ ）三解答题:13画出如图所示中立体图形的三视图14 如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数2 11 215 画出如图所示中立体图形的三视图16 用正方何小木块搭建成的，下面三个图分别是它的主视图、俯视图、和左视图，请你观察它是由多少块小木块组成的AB C D 22411317．由若干个小立方体搭成的几何体的俯视图如图所示，小正方体中的数字表示在该位置的小立方体的个数，请画出这个几何体的主视图和左视图18．你能画出下图1中几何体的三视图吗 小明画出了它们的三种视图图2,他画的对吗 请你判断一下．答案与提示一填空题:1Ａ Ａ Ｂ ； 2球； 3６； 4４． 二选择题:； 6Ｄ； ； 8 B ；9Ｄ； 10．Ｂ； 11．Ｃ； 12．Ａ． 三解答题: 13．略 14．解:主视图 左视图分析:先根据俯视图确定正视图有几列，再根据数字确定每列的方块有几个 15．略．俯视图 左视图 主视图2 1 22 316．10．17．略．18．对．。
三视图公开课教案
1.2.2 空间几何体的三视图
一.教学目标
1、知识与技能
（1）理解和掌握三视图的概念和画法。
（2）使学生学会在平面上表示空间图形，能画出简单几何体的三视图。
（3）能识别并描述简单物体的三视图所表示的立体模型。
2、过程与方法
（1）经历“从不同方向观察物体”的活动过程，培养学生空间想象能力，发展学生空间思维能力和作图能力。
（2）在学习过程中体会通过图形位置及其变换来认识图形的思维方法，体会立体图形和平面图形间的转化关系，渗透应用数学的意识。
3、情感、态度、价值观
培养用运动变化的眼光来分析问题的习惯，培养学生认真参与、积极交流的主体意识和乐于探索、勇于创新的科学态度。
二. 教学重点：三视图的概念和画法，正确理解正视图、侧视图、俯视图。
教学难点：三视图的画法，识别三视图所表示的几何体。
三.教学方法
问题解决、启发探究
二、创设情境、新知探究
七、作业布置。
5.2.3由三视图确定几何体(教案)
（三）实践活动（用时10分钟）
1.分组讨论：学生们将分成若干小组，每组讨论一个与三视图相关的实际问题，如如何根据三视图制作一个小木箱。
2.实验操作：为了加深理解，我们将进行一个简单的实验操作。学生将使用纸板制作三视图，并尝试根据这些视图构建一个简单的几何体。
其次，在实践活动环节，学生们在分组讨论和实验操作过程中表现出较高的积极性。他们能够将所学知识应用于解决实际问题，这让我感到很欣慰。但同时，我也注意到有些学生在操作过程中遇到了困难，比如在根据三视图构建几何体时，他们不知道如何下手。这说明我在教学中还需要加强对学生动手能力的培养，可以适当增加一些类似的实践活动，让学生在实践中不断积累经验。
5.2.3由三视图确定几何体（教案）
一、教学内容
本节课选自教材第五章第二节第三部分“5.2.3由三视图确定几何体”。教学内容主要包括以下两个方面：
1.掌握三视图的概念：正视图、侧视图、俯视图，以及它们在确定几何体中的作用。
2.学会通过三视图来识别和绘制简单几何体（如立方体、长方体、圆柱体、圆锥体等），并能够根据三视图推测出几何体的实际形状和尺寸。
（二）新课讲授（用时10分钟）
1.理论介绍：首先，我们要了解三视图的基本概念。三视图包括正视图、侧视图、俯视图，它们分别从不同的角度展示几何体的形状和尺寸。三视图是工程图学中的重要组成部分，它帮助我们理解和构建三维空间中的物体。
2.案例分析：接下来，我们来看一个具体的案例。这个案例展示了如何通过三视图来确定一个长方体的实际形状和尺寸，以及它如何帮助我们解决实际问题。
二、核心素养目标
课题《三视图》教学设计
课题《三视图》教学设计【教学目标】1、知识目标（1）使学生学会在平面上表示空间图形，能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等）的三视图；（2）了解空间几何体的不同表示形式，能识别并描述三视图所表示的立体模型；（3）通过观察能画出简单组合体的三视图．2、能力目标培养和发展学生分析问题的能力和作图能力，着重培养其空间想象能力；3、情感、态度、价值观目标（1）通过对大量图形的欣赏和感悟，激发学生学习热情，提高其学习立体几何的兴趣；（2）通过简单几何体三视图的作图过程培养学生作图能力及从多角度观察和思考问题的能力．【教学重点与难点】重点：（1）简单几何体的三视图的画法；（2）正确理解正视图、侧视图、俯视图．难点：识别三视图所表示的空间几何体．【教学设计思路】1、创设情境：通过手影图激发学生兴趣，引入中心投影和平行投影，并引导学生观察总结两种投影各自的特征；2、从坦克、汽车的三视图引入，介绍几何体的三视图的作法，并引导学生观察探究正视图、俯视图、侧视图之间的关系；3、在上述基础上，师生共同探究长方体、球、圆柱、圆锥、圆台的三视图的作图方法；4、在学生初步掌握简单几何体的三视图的基础上引导学生探究简单组合体的三视图5、通过练习引导学生探究由三视图识别其所代表的实物模型，为下一节课作铺垫；6、巩固总结: 共同回顾三视图的作图原则；7、课后作业及课外探究．【教学过程与操作设计】创设情境1通过点光源展示三张生动有趣的手影图，吸引学生探究如何通过双手的不同组合投影得到这些栩栩如生的动物．新课教授－－平行投影和中心投影：介绍平行投影和中心投影的概念并探究两种投影中实物和投影之间有何关系创设情境2展示坦克、汽车的三视图图片,引导学生从不同角度观察同一个空间几何体教师引导学生分别观察这两组图片，说出每组中三张图片之间的关系，并指出为什么会产生这种结果？新课教授－－三视图：1）介绍三视图的形成过程：选取简单的组合体，利用Flash动画结合平行投影的知识介绍三视图的形成过程2）探究三视图的规律特征：观察长方体的三视图，探究实物与三视图之间的联系，从而总结三种视图之间的相互联系，得出三视图的规律特征3）探讨几种常见的简单几何体（长方体、球、圆柱、圆锥、圆台）的三视图的作图方法4）探讨由正方体组成的简单几何体的三视图说明：1、教师引导学生仔细观察三视图的形成过程；引导学生分析正视图、俯视图、侧视图与实物之间的联系，及三者之间的联系，共同总结三视图的规律并给出口诀：长对正，高平齐，宽相等．2、展示长方体、球、圆柱、圆锥、圆台的实物图，引导学生想象并动手试着画出其三视图，以自主探究的形式探索这些实物的三视图并在同学之间进行交流．3、展示由正方体组成的简单几何体，引导学生分组合作画出其三视图．课内练习探究1．随堂练习：由球和圆柱组成的简单组合体的三视图2．课内探究:简单几何体三视图的还原（1）五棱锥的三视图；（2）圆台组合体的三视图；（3）圆台与圆柱组合体的三视图课堂小结及作业（1）课堂小结：①三视图的规律特征②三视图作图的注意事项（2）作业布置课后探究三视图的实物还原：有一个正方体，在它的各个面上分别标上字母A、B、C、D、E、F，甲、乙、丙三位同学从不同的方向去观察其正方体，观察结果各不同,问这个正方体各个面上的字母对面各是什么字母？。
初中三视图_教案
教案：初中数学三视图教学目标：1. 理解三视图的概念，掌握三视图的画法。
2. 能够根据三视图描述基本几何体或实物原型。
3. 培养学生的空间想象能力和图形转换能力。
教学重点：1. 三视图的画法。
2. 根据三视图描述基本几何体或实物原型。
教学难点：1. 三视图的画法。
2. 空间想象能力的培养。
教学准备：1. 教师准备相关几何体和实物的三视图图片。
2. 学生准备练习本和绘图工具。
教学过程：一、导入（5分钟）1. 教师出示一个长方体模型，引导学生观察长方体的特征。
2. 教师提问：如果我们要将这个长方体画成三视图，我们应该从哪个角度去观察和绘制呢？3. 学生回答后，教师总结并板书：主视图、俯视图、左视图。
二、新课讲解（15分钟）1. 教师讲解三视图的概念和画法。
2. 教师通过示例，引导学生理解并掌握如何从不同角度观察和绘制几何体的三视图。
3. 教师讲解如何根据三视图描述基本几何体或实物原型。
三、课堂练习（15分钟）1. 学生根据教师提供的三视图图片，尝试还原出对应的几何体或实物。
2. 学生互相交流讨论，检查自己的答案。
四、课堂小结（5分钟）1. 教师引导学生回顾本节课所学内容，总结三视图的画法和应用。
2. 学生分享自己在练习中的收获和感受。
五、课后作业（课后自主完成）1. 根据给出的三视图，绘制出对应的几何体或实物。
2. 选择一个自己喜欢的实物，尝试画出它的三视图。
教学反思：本节课通过引导学生观察和绘制几何体的三视图，培养了学生的空间想象能力和图形转换能力。
在课堂练习环节，学生通过实际操作，进一步巩固了所学知识。
但在教学过程中，要注意引导学生从不同角度观察和思考问题，避免单一的思维方式。
同时，要加强学生的动手实践能力，提高他们的绘图技巧。
《三视图》教案
《三视图》教案教学目标：1、会从投影的角度理解视图的概念.2、会画简单几何体的三视图.3、通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系.教学重、难点：重点：从投影的角度加深对三视图的理解和会画简单的三视图.难点：对三视图概念理解的升华及正确画出三棱柱的三视图.教学过程：（一）创设情境，引入新课直三棱柱的侧棱与水平投影面垂直，请与同伴一起探讨下面的问题：（1）以水平投影面为投影面，在正投影下这个直三棱柱的三条侧棱的投影是什么图形？（2）画出直三棱柱在水平投影面的正投影.得到的投影是什么图形？它与直三棱柱的底面有什么关系？这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影.如图（1），我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体（例如一个长方体）在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图.如图（2），将三个投影面展开在一个平面内，得到这一物体的一张三视图（由主视图，俯视图和左视图组成）.三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等.通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图（二）应用新知例1画出图25-7（1）中儿何体的三视图：图25-7作法在图25-7（2）中，先画互相垂直的辅助线XY',ZY（用铅笔画，图画好后可擦去）.分析：画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为：1、确定主视图的位置，画出主视图；2、在主视图正下方画出俯视图，注意与主视图“长对正”；3、在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.棱柱常见棱柱为直棱柱，它的顶面和底面是两个全等且互相平行的多边形，称为特征面，各侧面为矩形，侧棱垂直于底面.顶面和底面为正多边形的直棱柱，称为正棱柱.例2某工厂要加工一批正六棱柱形状的食品盒，其三视图如图25-9（单位：cm)．问2制作这样一个食品盒所需要硬纸板的面积至少为多少？（精确到1cm)解这个正六棱柱形状的食品盒有六个侧面（都是矩形）和两个底而（都是正六边形），因此制作这样一个食品盒所需要硬纸板的面积至少为：S=6⨯10⨯36+2⨯6⨯=2160+3003≈2680(cm2)3⨯10242答：制作这样一个食品盒所需要硬纸板的面积至少为2680cm.（三）小结1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰.2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等.。
九年级数学《三视图》教案
九年级数学《三视图》教案课时：1课时课型：新授课教具：板书、投影仪、多媒体计算机、几何体实物模型教学目标：1.知识与技能：通过探究与学习, 理解视图、三视图的概念, 掌握三视图画法, 能够进行三视图与几何图之间的转化。
感受从不同方向观察同一物体可能看到不一样的结果, 培养学生全面观察的能力。
2.过程与方法：通过对三视图的分析, （采用实物模型）以小组探究的方法掌握三视图的基本画法, 促使学生的思维活动外显, 提高学生的合作探究能力。
3.情感态度与价值观：通过三种视图才能确定一物体, 启发学生认识问题要从多个角度进行分析。
教学重点：理解三视图, 并掌握三视图的画法教学难点：几何体与其三视图之间的相互转化教学方法：讲授法、讨论法、体验学习教学法、演示法教学内容及过程：（一）导入《题西林壁》横看成岭侧成峰, 远近高低各不同。
不识庐山真面目, 只缘身在此山中。
【设计意图】切入主题, 激发学习兴趣, 另外也能展现学科间并不是孤立的, 有其互益性, 数学也可以充满文学是色彩。
（二）授新课1、联系上节课所学的“正投影”, 讲解“视图”的概念视图：用正投影的方法, 把物体轮廓形状向投影面投影所得的图形称为视图。
2、三视图及其关系在PPT中展示几张“三视图”在生活中和工程设计中的应用的图片提问：确定一物体需要几个方向的视图？讲解：（PPT动画展示）主视图：从物体的前面向后面投射所得的视图称主视图, 反映物体的长和高俯视图：从物体的上面向下面投射所得的视图称俯视图, 反映物体的长和宽左视图：从物体的左面向右面投射所得的视图称左视图, 反映物体的宽和高关系：长对正, 高平齐, 宽相等3、小组合作探究, 学会画几何体：“四棱柱”“三棱柱”“圆柱”“圆锥”、“球体”。
（1）将学生分为十组, 每组4-5人。
将“四棱柱”“三棱柱”“圆柱”“圆锥”、“球体”的实物模型分发给各组, 其中每两个组所发模型相同。
说明活动任务：小组合作, 画出几何体的三视图。
简单几何体的三视图教案(完美版)
之间的关系；③会判断简单物体的三视图，发展合情推理能力和数学表达能力；④结合具体实例，初步体会视图在现实生活中的应用，感受数学与现实生活的密切联系，增强学生的数学应用意识。
三、教学过程分析第一环节：情境问题引入活动内容：1“横看成岭侧成峰，远近高低各不同。
”一句中蕴含着怎样的数学道理？2小明昨天买了一本字典，假如有一束平行光线从正面、左面、上面照射这本字典，得到正投影图形是什么？第二环节：活动探究（获取信息，体会特点）活动内容：1如图，这个物体可以看做是由什么几何体组成的？2假如一束平行光线从正面、左面、上面投射到物体上，你能想象出它的正投影吗？试着画出来。
附答案活动目的：这一部分是对情境引入的深化，让学生经历实物抽象成几何体的，在前面的基础上将长方体增加到大小不一的两个，培养培养学生的抽象能力和想象能力，并在情境引入的基础上，清楚长方体三视图的特点，灵活运用所学得到两个长方体组合的三视图，培养学生举一反三的能力。
实际效果：学生在情境引入的铺垫下，通过自己的探究，从中获取了大量的信息和体验，亲身体会和经历了两个长方体组合的三视图的抽象过程。
而且小组之间互相补充、互相竞争，气氛热烈,使三视图知识信息的获取更加全面。
事实上，通过长方体三视图特点的一个自然感知的过程，学生都能用自己的语言归纳总结出三种视图的特点，这就为下一课时画棱柱三视图打好了基础。
第三环节：合作学习参照教材提供的几何体，提出问题：下图中物体的形状分别可以看成什么样的几何体？（2）你能在下列图形中找出上面几何体对应的主视图吗？（3）你能想象出它们的左视图和俯视图吗？与同伴交流，请你试着画出来。
（4）你能说出常见几何体的三种视图的特点吗？活动目的：以问题串的形式引导学生逐步深入的思考画出三种视图的特点。
第一个问题的设置帮助学生让学生经历将实物抽象成几何体的过程，培养学生的抽象学生经过前一环节对三视图的特点有了全面的认识，通过问题串的回答，使学生经历由圆柱、圆锥和球三种视图的转化过程，发展了学生的空间观念；进一步完善了学生对三视图的把握，对三视图的学习又迈出了一大步。
《三视图》教学设计
《三视图》教学设计一、教学内容分析通用技术必修模块“技术与设计1”第六章第二节《常见的技术图样》之“正投影与三视图”（苏教版）主要描述了正投影形成三视图的方法、原理，三视图的绘制（识读）方法和规律等。
三视图作为一种技术图样是设计交流与表达的一种常用的技术语言形式。
学生通过本节的学习，掌握绘制简单三视图的基础知识和技能，本节内容也是后续知识“形体的尺寸标注”和“机械加工图”的基础。
在这里起到一个呈上启下的作用。
二、学情分析通过前面章节的学习，高中学生能够较熟练地绘制（识读）平面图和正等轴测图，也有光线投射成影的感知和体验。
教学可以从学生的现有知识和经验出发，按照直观感知、操作确认、思辩求证的认识过程展开，建构正投影与三视图的知识体系。
但学生的空间思维还受到定向模式的限制，很难发散思考一些个别现象，处理个特殊案例的能力有待提高，如不可见部分和重叠等。
三、教学目标1.知识目标：（1）理解投影法的基本概念和方法；（2）掌握正投影法方法、特性及三视图成图原理和规律；（3）掌握三视图一般绘图规则。
2.能力目标：（1）掌握简单的三视图的绘制（识读）；（2）学会规范作图的方法和技能。
3.情感态度价值观：（1）经历三视图的作图过程，体验技术图样的魅力（2）形成科学的空间三围思维方式，培养学生严谨的思维与态度。
4、教学重点：（1）掌握三视图成图原理和规律；（2）掌握简单的三视图的绘制（识读）。
5、教学难点：（1）能规范绘制和识读简单的三视图。
四、教学准备准备积木，利用塑料胶纸和泡沫制作多个的模型。
五、教学策略及媒体运用在本节的教学中，将采用“主导—主体（分享—互助提升）”的设计模式，引导学生进行自主探究、知识建构和能力拓展。
总体教学流程为：“情境导入，知识建构，合作探究，总结提升，能力拓展”。
1、通过生活小故事的情景导学，激发学生对“技术语言的种类”进行回顾和复习以及注意在技术活动中选用恰当的技术语言进行交流的重要性，对本节课内容产生强烈的求知欲望。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《由三视图描述几何体》教学设计
教学目标：
◆1、会根据俯视图画出一个几何体的主视图和左视图.
◆2、体会立体图形的平面视图效果，并会根据三视图还原立体图形．◆3、让学生体验数、符号和图形是有效地描述现实世界的重要手段，从而获取立体图形的实感，逐步培养学生的空间想象能力．
教学重点与难点：
◆教学重点：根据三视图描述基本几何体.
◆教学难点：根据三视图描述实物原形.
教学过程：（先复习前一节“三视图”）
一、创设情景，激发兴趣
让学生拿出准备好的六个小正方体，搭一个几何体，然后让学生画出几何体的俯视图，
图），教师在正方体上标上数字并说明数字含义。
问：能不能根据上面的俯视图画出这个几何体的主视图和左视图？
看哪些同学速度快。
二、合作交流，分类指导
1、思路一：根据俯视图先摆出这个几何体，再根据实物图画出它的主视图和左视图。
还有其它的方法吗？
2、学生观察俯视图与画出的主视图、左视图，问：你们发现了什么？小组交流讨论
3、引导：让多个学生在黑板上根据其俯视图画出主视图和左视图，然后观察列的数量及每列的方块个数与俯视图、俯视图上数字的关系。
得出思路二：根据俯视图确定主视图、左视图的列数；根据数字确定每列方块的个数。
即根据俯视图确定主视图有3列，自左向右分别由1、2、1块组成；
左视图有2列，自后向前分别由2、2块组成，如图所示：
主视图 左视图 1）、实际操作验证上面的思路二
2）、延伸：用小方块搭一个几何体，使得它的主视图和俯视图如图所示；
请你摆一摆，你会发现些什么？
学习方法：组内活动——组间交流——展示成果——小结
问：这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？
小结：不只一种，最少需要10个小立方块，即俯视图中的个数加上主视图中上两层的个数（7+3=10），最多需要16个小立方块，即对应列乘积之和（3×3+2×3+1×1=16）
三、 合作学习 你能从下面所给的三视图中推断出它们分别表示什么几何体吗？
（1）
（2
解：(1)
(2)是直五棱柱
（3）是长方体上面放有一个球体
四、
例题讲解：已知一个几何体的三视图如图（左）所示，描述该几何体的形状，量出三视图的有关尺寸，并根据已知的比例求出它的侧面积（精确到0.1cm 2）。
分析：由主视图和左视图知道，这个几何体是直棱柱，但不能确定棱的条数。
再由俯视图可以确定它是直四棱柱，且底面是梯形如图（右）。
它的四个侧面都是长方形鼓侧面积容易求出。
五、 学习反馈，逐步提高 1、由三视图还原某物体
主视图、左视图和俯视图都是相等的正方形，该物体
是 ；主视图、左视图和俯视图都是相等的圆，该物体是 ；主视图、左视图都是相等的长方形，俯视图是圆，则该物体是 2、教材第69页练习1、2
比例1：3 左图 右图
3、探究活动69页
用6个同样大小的小立方块搭一个几何体，使它的俯视图如图形那样。
则一共有几种不同形状的搭法？你能用三视图表示你探究的结果吗？
分小组请同学们拿出橡皮泥做出6个正方形来“搭一搭”就清楚了(学生动手做)，
会搭出不同结果。
师：在平面图形还原到立体图形的探究过程中，同学们学到了哪些知识？
1.通过学习我认为，今后观察事物要做到全面、细致，不然就成了“盲人摸象”。
2.生活中的有些现象可能是多种原因造成的，因此遇到问题要多动动脑筋。
比如，这个问题我就没有想到有这么多种情况。
3：解决问题不仅要动脑筋，而且还要动手去实践，实践才能出真知。
六、疑反思，总结经验
1、能根据主视图画出左视图和俯视图吗？
2、通过本节课的学习，给了我们什么启示？
3、在探究的过程中学生应根据自己的实际情况学习，可先动
手，后思考；也可先想像，再动手。
但重要的是发扬团队精神，
这样才能做到积思广益。
七、作业
见作业本。
