GB／T1596-2017用于水泥和混凝土中的粉煤灰培训资料
粉煤灰GBT15962017标准更新ppt课件
标准技术要求变更
2、水泥活性混合材料用粉煤灰技术要求
增加了二氧化硅、三氧化二铝、三氧化二铁总质量分数（F类粉 煤灰大于等于70.0%，C类粉煤灰大于等于50.0%）、密度（小于等 于2.6g/cm³ ）指标。
7
标准技术要求变更
3、明确放射性等级
由旧标准“合格” 变更为 “符合GB 6566中建筑主体材料规定指标 要求”。
2
定义、术语变更
（2）增加比对水泥的种类
旧标准： 对比样品：符合GSB14-1510《强度检验用水泥标准样品》 新标准： 对比水泥：符合GSB14-1510规定，或符合GB 175规定且满足本 标准中相关要求的42.5强度等级的硅酸盐水泥或普通硅酸盐水泥。 （3）明确对比胶砂和试验胶砂中的标准砂类别： 规定级配的标准砂。
18
判定规则变更
旧标准
19
判定规则变更
新标准
20
检验报告、包装变更
1、增加了检验报告的规定 检验报告内容应包括出厂编号、出厂检验项目、分类、等级。 当用户需要时，生产者应在粉煤灰发出日起7d内寄发除强度 活性指数以外的各项检验结果，32d内补报强度活性指数检 验结果。 2、包装 由“每袋净含量不得少于标志质量的98%” 变更为“每袋净含 量不得少于标志质量的99%”
21
检验报告、包装变更
3、增加了对标志的规定 散装粉煤灰应提供卡片，包括产品名称、分类、等级、净含 量、批号、执行标准号、生产厂名称和地址、生产日期。袋 装粉煤灰的包装上应标明与散装粉煤灰卡片相同的内容。
22
谢 谢！
23
检验规则变更
3、型式检验 （1）拌制混凝土和砂浆用粉煤灰型式检验项目： 旧标准（细度、需水量比、烧失量、含水量、三氧化硫、游 离氧化钙、安定性、放射性） 新标准（细度、需水量比、烧失量、含水量、三氧化硫、游 离氧化钙、二氧化硅+三氧化二铝+三氧化二铁总质量分数、 密度、安定性、放射性、半水亚硫酸钙）
GB／T 1596-用于水泥和混凝土中的粉煤灰试验方法精编版
八、检验规则
8.4.2 型式检验 8.4.2.1 拌制混凝土和砂浆用粉煤灰型式检验项目符合 6.1表 1、6.2 和 6.4 技术要 求时，判为型式检验合格。若其中任何一项不符合要求，允许在本批留样中取样进 行复检，以复检结果判定。 8.4.2.2 水泥活性混合材料用粉煤灰型式检验项目符合 6.1表 2、6.2 和 6.4 技术要 求时，判为型式检验合格。若其中任何一项不符合要求，允许在本批留样中取样进 行复检，以复检结果判定。 8.5 检验报告
4.含水量
同厂家连续供应相同 等级的数量≤200t为
粉 5.安定性 煤
一批； 每批必检1-5项；
灰 6.三氧化硫
全检1-10项；
1-10项数据质保书提
7.游离氧化钙含量 供。
GB/T 176-2008附录B GB/T 1346-2011 GB/T 176-2008
GB/T 1596-2005
GB/T 1596-2005
安定性 雷氏夹沸煮后增加距离不大于（mm）
C类粉煤灰
强度活性指数（%）
F类粉煤灰 C类粉煤灰
技术要求 ≤8.0
≤1.0
≤3.5 ≤1.0 ≤4.0 ≥70.0 ≥50.0 ≤2.6
≤5.0
≥70.0
六、技术要求
6.2 放射性 符合 GB 6566 中建筑主体材料规定指标要求。
6.3 碱含量 按 Na2 0+0.658K2 0 计算值表示。当粉煤灰应用中有碱含量要求时，由供需双方
用于水泥和混凝土中的粉煤灰T
用于水泥和混凝土中的粉煤灰(GB/T1596-2005) 1主题内容与适用范围本标准规定了用于水泥和混凝土中的粉煤灰的技术要求、试验方法和检验规则等。
本标准适用于拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品和水泥生产中作混合材料的粉煤灰。
2 引用标准GB 176水泥化学分析方法GB 177水泥胶砂强度检验方法GB 2419 水泥胶砂流动度试验方法3 定义从煤粉炉烟道气体中收集的粉末称为粉煤灰。
4 技术要求拌制水泥混凝土和砂浆时，作掺合料的粉煤灰成品应满足表１要求。
表１水泥生产中作活性混合材料的粉煤灰应满足表２要求。
5试验方法烧失量、含水量和三氧化硫按GB176进行。
细度按附录A进行。
需水量比按附录C进行。
28天抗压强度比按附录C进行。
6 检验规则组批与取样以连续供应的200t相同等级的粉煤灰为一批。
不足200t者按一批论，粉煤灰的数量按干灰（含水量小于1％）的重量计算。
取样方法散装灰取样：从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1 ￣3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（称为平均样）。
袋装灰取样：从每批任抽10袋，从每袋中分取试样不少于1kg，按的方法混合缩取平均试样。
拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品，必要时，需方可对粉煤灰的质量进行随机抽样。
检验项目型式检验拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按条规定的技术要求每半年检验一次。
水泥厂启用粉煤灰作活性混合材料时，必须按条规定的技术要求进行检验。
作为生产控制，要求烧失量，三氧化硫和含水量每月检验一次，28天抗压强度比每季度检验一次。
当电厂的煤种和设备工艺条件变化时，也应及时检验。
交货检验拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按条要求，进行细度、烧失量和含水量检验。
水泥厂作活性混合材料使用的粉煤灰，供方必须按条要求，进行烧失量和含水量检验。
检验结果评定符合本标准第４章各级技术要求的为等级品。
4.粉煤灰作业指导书

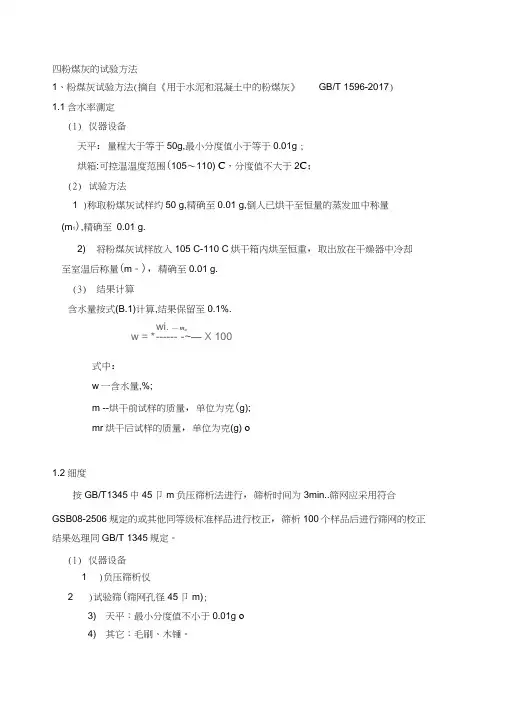

四粉煤灰的试验方法1、粉煤灰试验方法(摘自《用于水泥和混凝土中的粉煤灰》GB/T 1596-2017)1.1含水率测定(1)仪器设备天平：量程大于等于50g,最小分度值小于等于0.01g ;烘箱:可控温温度范围(105〜110) C，分度值不大于2C；(2)试验方法1 )称取粉煤灰试样约50 g,精确至0.01 g,倒人已烘干至恒量的蒸发皿中称量(m1),精确至0.01 g.2) 将粉煤灰试样放入105 C-110 C烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量(m。
)，精确至0.01 g.(3)结果计算含水量按式(B.1)计算,结果保留至0.1%.wi. — m aw = * ------ - ~—X 100式中：w一含水量,%;m --烘干前试样的质量，单位为克(g);mr烘干后试样的质量，单位为克(g) o1.2细度按GB/T1345中45卩m负压筛析法进行，筛析时间为3min..筛网应采用符合GSB08-2506规定的或其他同等级标准样品进行校正，筛析100个样品后进行筛网的校正结果处理同GB/T 1345规定。
(1)仪器设备1 )负压筛析仪2 )试验筛(筛网孔径45卩m);3) 天平：最小分度值不小于0.01g o4) 其它：毛刷、木锤。
(2)试验准备试验前所用试验筛应保持清洁负压筛和手工筛应保持干燥。
试验时,80卩m筛析试验称取试样25 g ; 45卩m筛析试验称取试样10 g.（3）试验步骤1）筛析试验前应把负压筛放在筛座上，盖上筛盖.接通电源，检查控制系统，调节负压至4 000 Pa-6 000 Pa 范围内.2 ）称取试样精确至0. 01 g.置于洁净的负压筛中，放在筛座上，盖上筛盖，接通电源,开动筛析仪连续筛析2 min,在此期间如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下。
筛毕，用天平称量全部筛余物。
（4）试验结果处理粉煤灰的细度，应按下式进行计算：F £ X 100式中：F--水泥试样的筛余百分数，单位为质量百分数（％）；R,--水泥筛余物的质量，单位为克（g）;w-水泥试样的质量，单位为克（g）.结果计算至0.1%。
GB／T用于水泥和混凝土中的粉煤灰试验方法
材料的粉煤灰。
二、规范性引用文件
GB 175
通用硅酸盐水泥（GB/T 176-2008）
GB/T 176 水泥化学分析方法（GB/T 176-2008）
GB/T 208 水泥密度测定方法（GB／T 208-2014）
GB/T 1345 水泥细度检验方法 筛析法（GB/T 1345-2005)
F类粉煤灰
细度（45um方孔筛筛余）不大于（%）
12
25
45
C类粉煤灰
F类粉煤灰
需水量比 不大于（%）
95
105
115
C类粉煤灰
F类粉煤灰
烧失量
不大于（%）
5.0
8.0
15.0
C类粉煤灰
含水量
不大于（%）
F类粉煤灰
1.0
C类粉煤灰
三氧化硫 不大于（%）
F类粉煤灰
3.0
C类粉煤灰
游离氧化钙 不大于（%）
检验报告内容应包括出厂编号、出厂检验项目、分类、等级。当用户需要时， 生产者应在粉煤灰发出日起7 d 内寄发除强度活性指数以外的各项检验结果，32 d 内补报强度活性指数检验结果。 8.6 仲裁
对粉煤灰质量有争议时，相关单位应将认可的样品签封，送省级或省级以上 国家认可的质量监督检验机构进行仲裁检验。
2017版 表2 水泥活性混合材用粉煤灰技术要求
项目
烧失量（%）
F类粉煤灰 C类粉煤灰
含水量（%）
F类粉煤灰 C类粉煤灰
三氧化硫质量分数（%）
F类粉煤灰 C类粉煤灰
游离氧化钙质量分数（%）
F类粉煤灰 C类粉煤灰
gbt1596用 于 水 泥 和 溷 凝 土 中 的 粉 煤 灰资料
用于水泥和混凝土中的粉煤灰Fly ash used for cement and concrete2005-01-19发布 2005-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准本标准参考ASTMC618-2003《用于波特兰水泥混凝土掺合料的粉煤灰和原状或煅烧的天然火山灰》、JISA6201——1999《混凝土用粉煤灰》。
本标准自实施之日起代替GB/T1596——1991《用于水泥和混凝土中的粉煤灰》。
本标准与GB/T1596——1991相比，主要变化如下：——增加了定义和术语（本版第3章）；——增加了分类（本版第4章）；——增加了C类粉煤灰及相应的技术要求（本版第6章6.1条和6.2条）；——增加了放射性技术要求（本版第6章6.3条）；——增加了碱含量技术要求（本版第6章6.4条）；——增加了粉煤灰均质性要求（本版第6章6.5条）；——增加了附录A含水量试验方法（本版附录A）；——将Ⅱ级粉煤灰的细度指标由原来的45μm方孔筛筛余原版第4章4.1条；本版第6章6.1条）；——取消水泥活性混合材料用粉煤灰的等级划分（原版第4章4.2条；本版第6章6.2条）；——水泥活性混合材料用粉煤灰的烧失量改为不大于8.0%（原版第4章4.2条；本版第6章6.2条）；——水泥活性混合材料用粉煤灰的三氧化硫由不大于3.0%改为不大于3.5%（原版第4章4.2条；本版第6章6.2条）；——用活性指数代替抗压强度比，并规定活性指数不小于70%（原版第4章4.2条；本版第6章6.2条）；——强度检验方法采用GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》（本版附录D）；——规范了检验规则、标志和包装等内容（本版第8章和第9章）；——需水量比试验所用标准砂采用符合GB/T17671-1999规定的0.5mm～1.0mm的中级砂，流动度由125mm～135mm改为130mm～140mm（原版附录B，本版附录B）。
GBT用于水泥和混凝土中的粉煤灰试验方法
4.含水量
同厂家连续供应相同 等级的数量≤200t为
粉 5.安定性 煤
一批； 每批必检1-5项；
灰 6.三氧化硫
全检1-10项；
1-10项数据质保书提
7.游离氧化钙含量 供。
GB/T 176-2008附录B GB/T 1346-2011 GB/T 176-2008
GB/T 1596-2005
GB/T 1596-2005
按 GB/T 176 进行，其中三氧化二铝的测定采用硫酸铜返滴定法或 X 射
线荧光分析方法，有争议时以硫酸铜返滴定法为准 。
7.4 含水量
按附录 B进行。
7.5 半水亚硫酸钙 按 GB/T 5484 进行。
7.6 密度
按 GB/ T 208 进行。
7.7 安定性
试验样品按 3.3 制备，安定性试验按 GB/T 1346 进行。
取样方法按 GB/ T 12573 进行。取样应有代表性，可连续取，也可从 10 个以上 不同部位取等量样品，总量至少 3 kg。
注：对于拌制混凝土和砂浆用粉煤灰，必要时，买方可对其迸行随机抽样检验 。
八、检验规则
8.2 出厂检验 8.2.1 拌制混凝土和砂浆用粉煤灰，出厂检验项目为 6.1表 1中除烧失量和强度活性指 数以外的所有项目；采用干法或半干法脱硫工艺排出的粉煤灰增加 6.4 半水亚硫酸钙 （ CaS03 • 1/ 2H2O）项目。 8.2.2 水泥活性混合材料用粉煤灰，出广检验项目为 6.1表 2 中除强度活性指数以外的 所有项目 ；采用干法或半干法脱硫工艺排出的粉煤灰增加 6.4 半水亚硫酸钙（CaS03 • 1/ 2H2O）项目。 8.3 型式检验 8.3.1 拌制混凝土和砂浆用粉煤灰型式检验项目为 6.1表 1、6.2 和 6.4 规定的。 8.3.2 水泥活性混合材料用粉煤灰型式检验项目为 6.1表 2、6.2 和 6.4 规定的。
粉煤灰培训试题
《用于水泥和混凝土中的粉煤灰》GB/T 1596-2017/《预拌混凝土生产技术规程》XJJ 055—2012 考试试题姓名得分一、填空题。
（本题60分，每空3分）1、混凝土搅拌的最短时间应符合现行标准的规定，并且每盘搅拌时间（从全部材料投完算起）不得低于 s。
2、制备C50以上强度等级混凝土或采用引气剂、膨胀剂、防水剂等相应增加搅拌时间，以确保搅拌均匀。
3、生产时原材料的计量设定值应按照《预拌混凝士配合比执行单》的要求设定，计量值应在计量装置额定量程的之间。
4、每盘混凝土原材料计量允许偏差：胶凝材料；粗细骨料；拌合用水；外加剂。
5、混凝土拌合物运送至浇筑地点时的温度超过℃或低于℃时，应采取相应措施。
6、混凝土拌合物从搅拌机卸出至施工现场接收的时间间隔不宜大于. min。
7、在装料及运输过程中，应保持搅拌运输车简体按转/min速度旋转，运送至浇筑地点后，应保持匀速慢转搅拌运输车简体，当混凝土准各卸料浇筑时，快速旋转 min,以确保运输途中的预拌混凝土均匀。
8、粉煤灰理化性能要求：细度（45μm方孔筛筛余），I级≤；II级≤；III级≤。
9、粉煤灰理化性能要求：烧失量，I级≤；II级≤；III 级≤。
10、粉煤灰28d强度活性指数应≥。
11、粉煤灰密度（g/cm3）应≤。
二、名词解释：（本题20分，每题5分）1.粉煤灰2.粉煤灰试验样品3.粉煤灰试验胶砂4.粉煤灰强度活性指数三、简答题：（本题20分，每题10分）（1）对不合格品应按下列方式处置有哪些？（2）实验室应根据选用材料进行系统的混凝土配合比试验，储备一定数量的混凝土配合比，供生产时选用，其应包括哪些内容？。
粉煤灰试验讲义
C类
粉煤灰试验
细度
仪器设备
• 1、负压筛析仪 • 2、天平：量程不小于50g，最小分度值不 大于0.01g
试验步聚
• 1、样品：烘干（105~110℃），冷却至室 温。 • 2、称样10g，准确至0.01g，倒入45μ m方 孔筛。 • 3、调整负压4000~6000MPa，筛析3min。 • 4、称筛余物质量，准确至0.01g。 • 5、结果计算，计算至0.1%。 • 6、筛网的校正：按水泥筛校正方法进行。
粉煤灰试验
需水量比试验方法
原理
• 测定试验胶砂和对比胶砂的流动度，以二 者流动度达到130~140mm时的加水量之比 确定粉煤灰的需水量比。
材料
• 水泥：GSB14-1510强度检验用水泥标准样 品。 • 标准砂：符合GB/T17671-99规定的 0.5~1.0mm的中级砂。 • 水：洁净的饮用水。
粉煤灰试验
用于水泥和混凝土中的粉煤灰 GB/T1596-2005
• 一、范围：适用于拌制混凝土和砂浆时 作为掺合料的粉煤灰及水泥生产中作为 活性混合料的粉煤矿灰。 • 二、分类： • F类粉煤灰——由无烟煤或烟பைடு நூலகம்煅烧收 集的粉煤灰。 • C类粉煤灰——由褐煤或次烟煤煅烧收 集的粉煤灰，其氧化钙含量一般大于 10%。
仪器设备
• 1、天平：量程不小于1000g，分度值1g； • 2、搅拌机：行星式水泥胶砂搅拌机。 • 3、流动度跳桌。
试验步聚
• 1、胶砂配合比
胶砂种类 水泥/g 粉煤灰/g 标准砂/g 加水量/ml
• 2、搅拌 • 3、测定流动度，调整水量使流动度达到 130~140mm，记录用水量。
定义和术语
GB／T用于水泥和混凝土中的粉煤灰培训
十、工程应用
粉煤灰是指火力发电厂中磨细煤粉在锅炉中燃烧后从烟道排出、被收尘器收集的 细颗粒粉末，是工业“三废”之一。
粉煤灰是有一定活性的火山灰质材料。呈灰褐色，通常呈酸性，尺寸从几微米到 几百微米，通常为球形颗粒。我国大多数粉煤灰的主要化学成分为：SiO2、Al2O3、 Fe2O3、CaO，此外，还有未燃尽的炭以及少量的Mg、Ti、S、K、Na等氧化物。
A.6 结果计算 A.6. 1 需水量比按式（A.1）计算，结果保留至 1%。
X m 100................................................（A.1）
125
式中：X一需水量比，% m一试验胶砂流动度达到对比胶砂流动度（ Lo ）的±2mm 时的加水量，单位为
C.4 仪器设备
天平 、搅拌机、振实台或振动台、抗压强度试验机等均应符合 GB/T 17671-1999 规
定。
C.5 试验步骤
C.5.1 胶砂配比按表 C.1进行。
表C.1 强度活性指数试验胶砂配比
单位为克
胶砂
对比
试验样品
种类
水泥
对比水泥
粉煤灰
标准砂
水
对比胶砂
450
—
—
1350
225
试验胶砂
—
315
5.1 等级 拌制砂浆和混凝土用粉煤灰分为三个等级：Ⅰ级、Ⅱ 级、Ⅲ级。 水泥活性混合材料用粉煤灰不分级。
六、技术要求
6. 1 理化性能要求 拌制砂浆和混凝土用粉煤灰应符合表 1要求，水泥活性混合材料用粉煤灰应符合表 2要求。
gbt15962017粉煤灰标准
gbt15962017粉煤灰标准我国20世纪70年代末首次制定了GB/T1596-1979《用于水泥和混凝土中的粉煤灰》，1991年和2005年对该标准分别进行了两次修订，GB/T1596-2005为现行版本，该标准为规范我国粉煤灰在水泥和混凝土中应用起到了重要作用。
近几年，随着我国电力行业的发展和国家环保要求的日益严格，燃煤电厂脱硫和脱硝工艺普遍实施，产生了一定量的脱硫粉煤灰和脱硝粉煤灰，还有循环流化床锅炉燃烧产生的固硫灰（渣）等，造成粉煤灰的品质、排放量和排放种类发生了变化，其中不乏劣质和假冒伪劣粉煤灰，对水泥和混凝土的质量造成不利影响。
此外，随着我国水泥生产工艺水平的提高，水泥品质如流动度等也发生变化，粉煤灰需水量比试验已不能满足当前要求，因此，标准主要起草单位于2012年提出了GB/T1596-2005标准修订建议书。
国标委综合[2012]92号文下达“GB/T1596-2005《用于水泥和混凝土中的粉煤灰》标准修订”计划，项目编号为20121823-T-609。
本标准主要起草单位为中国建筑材料科学研究总院、长江水利委员会长江科学院。
历经3年的调研和试验研究，2016年4月通过全国水泥标准化技术委员会的审查，2017年7月12日，国家标准化管理委员会批准发布了GB/T1596-2017《用于水泥和混凝土中的粉煤灰》新标准，实施日期为2018年6月1日。
2GB/T1596-2017新标准主要内容介绍GB/T1596-2017是在GB/T1596-2005标准基础上，广泛调研并征求意见，进行大量试验，并参考国外先进国家粉煤灰标准情况而完成，新标准既考虑国内粉煤灰生产利用现状，又进一步吸纳了国外粉煤灰标准相关要求。
本文结合新旧标准对比，对GB/T1596-2017新标准主要内容介绍如下。
2.1增加了规范性引用文件由于新标准技术要求中增加粉煤灰密度，氧化硅、氧化铝和氧化铁总量，半水亚硫酸钙等指标，因此第2章规范性引用文件中增加了GB/T208《水泥密度测定方法》、GB/T5484《石膏化学分析方法》等引用文件；同时由于粉煤灰和水泥相比，两者颗粒形貌和密度相差较大，45μm标准筛的校准宜采用粉煤灰国家级标准样品，因此增加了GSB08-2506粉煤灰细度标准样品。
《用于水泥和混凝土中的粉煤灰》GB1596-2005
《用于水泥和混凝土中的粉煤灰》GB1596-2005(代替GBl596- 1979)1 主题内容与适用范围本标准规定了用于水泥和混凝土中的粉煤灰的技术要求、试验方法和检验规则等。
本标准适用于拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品和水泥生产中作混合材料的粉煤灰。
2 引用标准GB 176 水泥化学分析方法GB 177 水泥胶砂强度检验方法GB 2419 水泥胶砂流动度试验方法3 定义从煤粉炉烟道气体中收集的粉末称为粉煤灰。
4 技术要求4.1 拌制水泥混凝土和砂浆时，作掺合料的粉煤灰成品应满足表１要求4.2 水泥生产中作活性混合材料的粉煤灰应满足表２要求。
5 试验方法5.1 烧失量、含水量和三氧化硫按GB176进行。
5.2 细度按附录A进行。
5.3 需水量比按附录C进行。
5.4 28天抗压强度比按附录C进行。
6 检验规则6.1 组批与取样6.1.1 以连续供应的200t相同等级的粉煤灰为一批。
不足200t者按一批论，粉煤灰的数量按干灰（含水量小于1％）的重量计算。
6.1.2 取样方法6.1.2.1 散装灰取样：从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1 -3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（称为平均样）。
6.1.2.2 袋装灰取样：从每批任抽10袋，从每袋中分取试样不少于1kg，按6.1.2.1的方法混合缩取平均试样。
6.1.3 拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品，必要时，需方可对粉煤灰的质量进行随机抽样。
6.2 检验项目6.2.1 型式检验6.2.1.1 拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按4.1条规定的技术要求每半年检验一次。
6.2.1.2 水泥厂启用粉煤灰作活性混合材料时，必须按4.2条规定的技术要求进行检验。
作为生产控制，要求烧失量，三氧化硫和含水量每月检验一次，28天抗压强度比每季度检验一次。
6.2.1.3 当电厂的煤种和设备工艺条件变化时，也应及时检验。
GB／T1596_2017年用于水泥和混凝土中的粉煤灰培训资料全
GB/T 1596-2017
目录
Contents
一、与GB/T 1596-2005相比，主要技术变化 二、范围 三、术语和定义 四、分类 五、等级
目录
Contents 六、技术要求
七、试验方法 八、检测规则 九、附录 十、工程应用
一、与GB/T 1596-2005相比，主要技术变化
F类粉煤灰 C类粉煤灰 F类粉煤灰 C类粉煤灰 F类粉煤灰 C类粉煤灰 F类粉煤灰 C类粉煤灰
C类粉煤灰
F类粉煤灰 C类粉煤灰
技术要求 8.0
1.0
3.5 1.0 4.0 5.0 70.0
六、技术要求
2017版 表1 拌制混凝土和砂浆用粉煤灰技术要求
项目
Ⅰ级
技术要求 Ⅱ级
细度 （45um方孔筛筛余）（%）
F类粉煤灰 C类粉煤灰
≤12.0
≤30.0
需水量比（%）
F类粉煤灰 C类粉煤灰
≤95
≤105
烧失量（%）
F类粉煤灰 C类粉煤灰
≤5.0
≤8.0
含水量（%）
F类粉煤灰 C类粉煤灰
≤1.0
三氧化硫质量分数（%）
F类粉煤灰 C类粉煤灰
≤3.0
游离氧化钙质量分数（%）
F类粉煤灰 C类粉煤灰
≤1.0 ≤4.0
2017版 表2 水泥活性混合材用粉煤灰技术要求
项目
烧失量（%）
F类粉煤灰 C类粉煤灰
含水量（%）
F类粉煤灰 C类粉煤灰
三氧化硫质量分数（%）
F类粉煤灰 C类粉煤灰
游离氧化钙质量分数（%）
F类粉煤灰 C类粉煤灰
二氧化硅、三氧化二铝和三氧化二铁总质量分数（%）
GB／T1596-2017用于水泥和混凝土中的粉煤灰培训资料
拌制混凝土和砂浆用粉煤灰技术要求
技术要求
Ⅰ级
Ⅱ级
F类粉煤灰 C类粉煤灰
≤12.0
≤30.0
F类粉煤灰 ≤95
C类粉煤灰
≤105
F类粉煤灰 C类粉煤灰
≤5.0
≤8.0
F类粉煤灰 C类粉煤灰
≤1.0
F类粉煤灰 C类粉煤灰
≤3.0
F类粉煤灰
≤1.0
C类粉煤灰
≤4.0
F类粉煤灰
≥70.0
C类粉煤灰
≥50.0
三、术语和定义
3.4 对比胶砂 对比水泥与规定级配的标准砂按质量比1∶3混合。
3.5 试验胶砂 试验样品与规定级配的标准砂按质量比1∶3混合。
3.6 强度活性指数 试验胶砂与对比胶砂在规定龄期的抗压强度之比，以百分数表
示。
四、分类 级
五、等
4.1 根据燃煤品种分为 F类粉煤灰（由无烟煤或烟煤煅烧收集的
按附录 B进行。
7.5 半水亚硫酸钙 按 GB/T 5484 进行。
7.6 密度
按 GB/ T 208 进行。
7.7 安定性
烧失量
不大于（%）
5.0
8.0
15.0
C类粉煤灰
含水量
不大于（%）
F类粉煤灰
1.0
C类粉煤灰
三氧化硫 不大于（%）
F类粉煤灰
3.0
C类粉煤灰
游离氧化钙
不大于（%）
F类粉煤灰
1.0
C类粉煤灰
4.0
安定性 雷氏夹沸煮后增加距离不大 C类粉煤灰
5.0
六、技术要求
2005版 表2 水泥活性混合材用粉煤灰技术要求
粉煤灰）和 C 类粉煤灰（由褐煤或次烟煤煅烧收集的粉煤灰，氧
粉煤灰GB T 1596-2017标准更新
新标准
“以试验胶砂和对比胶砂二者达到规定流动度范围时的加水量比为 粉煤灰的需水量比”（对比胶砂的流动度在145mm~155mm内，试验 胶砂流动度应为对比胶砂流动度的±2mm）
试验方法变更
3、规定了二氧化硅、三氧化二铝、三氧化二铁按GB/T 176进行，其
中三氧化二铝的测定采用硫酸铜返滴定法或X射线荧光分析方法，有 争议时以硫酸铜返滴定法为准。
检验ቤተ መጻሕፍቲ ባይዱ则变更
（2）水泥活性混合材料用粉煤灰出厂检验项目： 旧标准 （烧失量、含水量、三氧化硫、游离氧化钙、安定性） 新标准 （烧失量、含水量、三氧化硫、游离氧化钙、安定性、 二氧化硅+三氧化二铝+三氧化二铁总质量分数、密度）；当 采用干法或半干法脱硫工艺排出的粉煤灰增加半水亚硫酸钙 项目。
检验规则变更
试验方法变更
1、细度
删除原标准中附录A粉煤灰细度试验方法 ，更改为“按GB/T 1345中45um负压筛析法进行，筛析时间为3min”； 试验筛：旧标准“筛析150个样品后进行筛网的校正” 。 新标准“筛析100个样品后进行筛网的校正”。 变更为
试验方法变更
2、需水量比 旧标准
“以试验胶砂和对比胶砂二者流动度达到130mm~140mm时的加 水量确定粉煤灰的需水量比”
3、型式检验 （1）拌制混凝土和砂浆用粉煤灰型式检验项目： 旧标准（细度、需水量比、烧失量、含水量、三氧化硫、游 离氧化钙、安定性、放射性） 新标准（细度、需水量比、烧失量、含水量、三氧化硫、游 离氧化钙、二氧化硅+三氧化二铝+三氧化二铁总质量分数、 密度、安定性、放射性、半水亚硫酸钙）
检验规则变更
定义、术语变更
（4）强度活性指数（增加龄期要求） 旧标准：试验胶砂抗压强度与对比胶砂抗压强度之比， 以百分数表示。 新标准：试验胶砂与对比胶砂在规定龄期的抗压强度之 比，以百分数表示。
掺合料培训课件
• F 类 —— 由无烟煤或烟煤煅烧收集的粉煤灰
• C 类 —— 由褐煤或次烟煤煅烧收集的粉煤灰 , 其 CaO 含量一般大于或等于 10% 。 • 根据用途分为拌制砂浆和混凝土用粉煤灰、水泥活性 混合材料用粉煤灰两类。 • 等级：拌制砂浆和混凝土用粉煤灰分为 : Ⅰ 级、 Ⅱ 级、 Ⅲ 级；水泥活性混合材料用粉煤灰不分级。
• 来样粉煤灰显微镜照片
某电厂粉煤灰的颗粒形貌（ 3 ）
• 来样粉煤灰显微镜照片
某电厂粉煤灰的颗粒形貌（ 4 ）
来样粉煤灰显微镜照片
某电厂粉煤灰的颗粒形貌（ 4 ）
• 来样粉煤灰显微镜照片
二、粉煤灰基本性能
• 光学显微镜活性玻璃球体规律：
• 粉煤灰的颗粒粒径大部分在 45 μ m 以下，其中玻璃微珠粒 径平均 10 ～ 30 μ m ，由于粉煤灰的活性主要来自于玻璃微珠 颗粒，对于 C60 以上高标号混凝土应采用超细粉煤灰， 45 μ m 方孔筛筛余 1% 以下。 粉煤灰的化学成分主要有 SiO 2 ， Al 2 O 3 ， Fe 2 O 3 ,CaO ， MgO 等，其中高温产生的 SiO 2 ， Al 2 O 3 ， CaO 等具有一定的活性，其含量越大，则活性越大， 一般控制三者的含量和应大于 70% ，并且应控制其烧失量尽 量低于规范要求。烧失量大，不但会影响粉煤灰的活性，而 且还可影响混凝土的含气量。 粉煤灰以不同结构颗粒组成， 密实的玻璃体颗粒含量高，则需水比小，密度大，活性高； 而疏松多孔，片状的颗粒多，则需水比大，密度小，活性低。 所以需水比与粉煤灰颗粒结构组成有很大的关系，必须符合 规范要求。
某电厂粉煤灰的颗粒形貌（ 1 ）
• 标准粉煤灰显微镜照片
