第8章 网络分析仪的使用.
网络分析仪使用
网络分析仪使用VECTOR NETWORK ANALYZER网络矢量分析仪WLAN&GPRS1.概述1）NETWORK ANALYZER 的主要的测量对象如下：●Transmission measurement of magnitude and phase (传输线的测量)●Reflection measurement of magnitude and phase (反射系数的测量)●Measurements of bandwidth, Q factor and shape factor ofa filter(滤波器参数测量)2）测量的基本步骤●Measurement task确定所要测的任务●Connection of the DUT连上DUT，这里DUT的种类有很多，调试的可分为short，open，matching，through四种，这种接口是分male和female的。
还可以连接attenuator,实验室里有10db/div和1db/div两种,还可以连接filter,实验室目前没有此装备。
●Reset of instrument（preset）在仪器的左下方有一个preset键，用于将所有的设置参数default。
●Setting the instrument设置一些测量时所需要的参数，主要是frequency span设置，这些操作与spectrum analyzer相同。
以及sweep time和scale的设置。
●Performance of calibration这其实是很重要的一步，在测试之前就像power meter的零校准一样也需要校准。
连接线本身就有一定的衰减，大概在－2db左右，且随着frequency 的变化而变化，network analyzer能够补充这些误差，将误差调零。
●Performance of the measurement.校准结束后，就可以通过network analyzer来分析你所需要测的量了。
网络分析仪 使用操作简介
首先设置频率：按CENTER键（假如设置中心频率为506M的滤波器，就直接设置为506M）。
在设置带宽（显示带宽）：按SPAN键，一般设置为100M。
再按CAL键→ CAL IBRATE MENU(第三个键) → RESPONSE（再第二个键）→ THRU 再按MARKER键设置第一个标记点，再按MARKER设置第二点，在依次内推（一般设置5个标记点。
比如说设计414M(带宽16M)的滤波器各MARKER应如下标记：
频谱使用：
一、设置起始频率2GHz、结束频率3GHz
二、设置Maker点，MARKer1---2.402GHz
MARKer2----2.441GHz
MARKer3----2.80GHz
三、校准:
面板Cal键------〉Cal Kit（屏幕菜单）-------〉选择校准件的类型（暂时为N50）-------〉面板Cal键------〉Calibrate menu-------〉接入Open校准件后，按屏幕Open键-------〉更换Short标准件后，按屏幕Short键-------〉更换Load标准件后，按屏幕Load键四、补偿
接入连接电缆，按面板display------>按屏幕Data+Mem------按屏幕Data/Mem，这时所有Marker点在smith圆图上，都回到电阻圆的相交点
五、调试
根据实际情况，调整Pi型滤波电路的参数，一般看Smith圆图上Marker点靠近50欧母，并查看屏幕显示的Marker点的阻抗值在40~60欧母范围内；同时，还要查看回波系数都在-10以下，或者驻波比（SWR）小于2。
网络分析仪使用方法
网络分析仪使用方法一、前期准备1.确定测试目的：网络分析仪可用于多种测试，如网络延迟、带宽利用率、数据包丢失率等。
在开始测试之前，首先需要明确自己的测试目的。
2.准备设备：准备一台性能稳定的计算机，将网络分析仪连接到计算机上，并确保网络分析仪与被分析的网络连接在同一物理网络中。
3.安装软件：网络分析仪通常需要安装软件来进行数据收集、处理和分析。
根据所使用的网络分析仪品牌和型号，选择合适的软件进行安装。
二、进行测试1.收集数据：启动网络分析仪软件，选择开始数据收集，此时网络分析仪将开始捕捉和记录数据包。
在数据收集期间，可以选择记录特定时间段的数据或连续记录。
2.设置过滤器：网络分析仪通常会捕获大量的数据包，因此为了减少数据量、提高效率，可以设置过滤器。
过滤器可以根据源IP地址、目标IP地址、端口号等条件过滤出需要的数据。
3.分析数据包：当数据收集结束后，可以对捕获到的数据包进行分析。
网络分析仪通常提供丰富的分析工具，如实时流量统计、流量图表、广播检测、错误报告等。
通过这些工具，可以深入了解网络性能和问题所在。
4.故障定位与解决：通过分析数据包，可以追踪网络中的故障点，并找到解决方法。
例如，如果发现一些设备发送大量的冗余数据包，可以通过排查该设备的网络设置或固件来解决问题。
5.性能优化：网络分析仪还可以帮助管理员进行网络性能优化。
通过分析数据包，可以了解网络中流量的分布、瓶颈的位置等。
根据这些信息，可以做出调整网络架构、增加带宽、优化路由等的改进策略。
三、报告撰写在测试结束后，可以根据所收集和分析的数据，撰写测试报告。
报告应包括以下内容：1.测试目的和背景：介绍测试的背景和目的。
2.测试环境：描述测试所用的设备和网络环境。
3.测试过程：描述测试的步骤和应用的设置。
4.测试结果：展示数据分析的结果，如带宽利用率、延迟情况、丢包率等指标。
5.故障定位与解决：分析并解决故障点，并描述解决过程。
6.性能优化建议：根据测试结果，提供网络性能优化的建议。
网络分析仪的操作与介绍
网络分析仪的操作与介绍首先，简单认识一下各种不同用途及类型品牌的网络分析仪一﹕仪表使用注意事项1 °防静电:仪表应良好接地.如果不接地网络分析仪会有105V或75V漏电压,对人体和仪器都会有伤害.2 °清洁:仪表要注意清洁和保养.否则仪表使用时间会减短.3 °防潮:在仪表的旁边不要放水、饮料、酒精等各种对仪表有损害的液体.4 °仪表的输入和输出功率不要过高.5 °仪表的电源开关不要频繁关断和打开.特别不要刚刚打开就立即关掉,仪表关掉后要至少5～10分钟打开.6 °强磁性的物体禁止放在仪表旁边、和磁铁、隔离器等物品.7 °带有磁性的起子,扳手禁止直接接触仪表显示屏或按键.8°各种仪器和射频连接器连接时,要注意拧的方法.只允许用于在自然状态下拧紧.二﹕操作说明方法1. AGICENT公司E5062A系列网络分析仪设置标准方法.2. 开机预热3-5分钟.3. 基本设置A. 按Center硬键设置中心频率.B .按 Spa硬键设置工作带宽.C .按Marker硬键1.....4软键.设置频点.D .按Display硬键→按Allocate、Channels软键可把仪表分成不同的频段进行测试.如果选择X1,则仪表一个频段.按Num of、Traces 软键.选择1、2、3、4.则可把这个频段分成2.3.或4长轨迹,即是2、3、4、个信道;按Allocate、Channels软键,可把屏幕分成几个所需要的窗口,一般设置两个窗口,按Channel、Pre硬键,是将完全独立的频段进行切换;按Trace、Prev是将不同的信道进行切换;按Channel、Max硬键,是将所选中的频段进行放大;按Trace、Max硬键,是将所选中的信道进行放大.4.1.按Sweep、Setup硬键→Points软键选择401扫描点;按Power软键选择+10dBM输出功率(这是调SP.BP.MS等各种无源器件设置的)当测试有源器件时,仪表输出功率一定只能设置为-20dBM,以免烧坏仪表.4.2 按AVG硬键→IF、Bandwidth软键选择30KHZ.4.3 按Cal硬键→Calkit、85032B/E软键→85032B/E（这要看校准件是什么样的CALKIT，如有的是85032F）三﹕标准方法双端口标准>a. 按Cal硬键→Calibrate软键→按2-Portcal软键→按Reflection 软键,.在仪表Port1端口电缆上接“开路”标准件→按Port1 Open、Open CFS软键→换下“开路”标准件,接上“短路”标准件→按Port1 Short、Short C软键→按F“短路”标准件,接上“负载”标准件→按Port Load、Broad band软键→换下“负载”标准件→在仪表Port2 端口电缆上接“开路(Open)”标准件→按Port2 Open、Open(F)软件→换下“开路”标准件,接上“短路(Short)”标准件→按Port2 Short、Short(F)软键→换F“短路”标准件,接上“负载(Load)”标准件→按Port 2Load、Broad band软键→按Return软件返回→换下“负载”标准件→将Port1电缆, Port2电缆用“双阴”短接→按Transmission软键→按Port1-2Thru软键→按Return软键返回→按Done软键完成. 标准完后,仪表显示屏下角会出现“Cor”字符,表示标准正确.b.这时,可在Port1端口接上“负载”标准件检验标准效果,在Port2端口接上“负载”标准件检验标准效果;若回波总在70dB 以或驻波比在1.00处,则表示已标准好.c.标准的存储:标准完后,按Savel、Recall硬键,选择Save、State 软键,可直接在State 01*～08*存储,或选择File dialog…存储在仪表的D盘上.标准文件的调用:按Savel Recall硬键→Recall State软键,可直接在State 01*～08*调用或直接选择Filedialog……..从D盘上调用.四﹕仪表常用设置a. 设置存储文件或(建立图像存储文件夹)按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏 Drive: Folder: 在Drive中选择文件所在的盘符,一般为G; 在Folder中点击会出现一个下拉菜单,选择/DZ3/D/N6(其中N6指明相对应的仪表编号)然后,按Finish.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.b. 存储整个屏幕按System硬键→Screen Image…软键.出现一个文件夹选择Input from the front panel→输入文件名→Enter→Save.即可.c. 存储通带/驻波现取消:选择某一个信值.如S21信值,按Display 硬键→Date软键→men软键→Date math、OFF软键→Date/men软键. 取消存储时,按“OFF”软键.d. 划分辅助界线:选择某一信道如信道S21,按Analysis 硬键→limit Test、OFF软键→按Editlimitline软键(改成limit line 、ON 形成) →按 Editlimitline软键→会出现一个窗口,按Type →OFF关闭. Max最大. min 最小. →选择Max 或min→在 BeginStimucus对应的本质内输入开始频点(横向的终点);在BeginResponse 对应的框内输入起始值,如-63dB(纵向的起点).在End Response对应的框内输入终止值(纵向的终点)如 -73 dB,按 Focus 硬键→Return软键,即可.e. 扫描频点的设置:选择某一频点(如频点S),按Marker Search硬键→按Max / min 软键(最大值/最小值.一般是按Max软键) → Tracking 、OFF软键,即可. 如何确搜索范围:如上后,按Searchrange、OFF软键→ Start软键(输入搜索起始频点) → Stop 软键(输入搜索终止频点)f. 参考值的设置按 Scace 硬键,出现一系列软键,其中常用的有下面几个软键:f.1 Scace /dic 代表每一格的高度.如回波形式,一般设为10dB /Divf.2 Referenceposition 代表从起始值到最下面的总格数3°Reference Volue代表起始值. 如在回波形式一般设为OdB 驻波形式一般为1.具体操作如下:1°回波形式,选中某一信道,如S21 按Scace 硬键 1. Scace/ Div软键→输入10 dB /Div 2. Referenceposition软键→输入10 Divf.3. Reference Volue软键→输入0 dB 2°驻波形式:同上只不过一般分别输入. 180m/div; 0div 1g. 格式的设置:选择某一信道,如S21.S11.S12,按Format 硬键→Cogmag软键(回波形式)或→SWR软键(驻波形式)一般情况:S11.S22设为驻波形式. S21.S12设为回波形式h. 打印. 按System 硬键→Print软键,开始打印,全屏显示主工作区,按 Entry off 硬键.附：调试区存图到电脑上的设置（小型局域网）：按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏Drive: Folder: 在Drive中选择文件所在的盘符,一般为G;在Folder中点击“浏览”,选择服务器所在的电脑名称，然后,点需要的盘符.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.问题解答：找不到服务器所在的电脑名称？答：要排除的几类 1，网线没插好，2，仪表的IP设置：设置方法：A按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上找到网上邻居的文件夹,右键单击鼠标,出现一个菜单栏，点属性，B，在对话框里，右键点“本地连接”，点属性，在出现的对话框里，选择“Internet协议（TCP/IP），点属性，然后输入相应的IP，点确定五﹕仪表单词英译汉Aug平均Allocate 分配,分派Analysis分析Administrator超级管理员Bandwidth 带宽Browse 浏览band 带状物Broad 宽阔的、广大的Cal 标准Center中心Channel水道.航道.频道Done 完成Drive 驱动Dialog 对话,对白Display 显示,展览explorer 探测员Edit 编辑Enter 进入,开始从事file 文件format格式,版式.形式Finish 完成Folder 文件夹From 从……起Front 前面Focus 焦点image. 映像.图像Input 输入kit 装备load 载装,负载limit 界限.范围my computer我的电脑max 最大min 最小Map networkdrive 映像网络驱动Marker 标记.频点next 下一个.下一次off 关on 开Open 开放.找开.开路Panel 控制板.面板Point点position位置Power 电力,功率Port 港口,端口R:return 回来,返回 Recall召回,调用Reference 参考 response响应Range 区域 reflection反射,思考S:save 存储 system 系统,体系Scale 标度,标尺 Screen屏幕Span 跨距,带宽 search搜索Sweep 打扫,扫描 short 短的,短路State 状态.说明 stimulus 刺激T:trace 痕迹.踪迹transmission 播送,发射Test 测试,试验Trigger扳机,触发器。
网络分析仪使用教程
网络分析仪使用教程网络分析仪是一种用于分析网络数据流量和性能的设备。
它能够监测网络中的数据包，并提供关于网络流量、带宽使用情况、网络延迟等参数的详细信息。
网络分析仪的使用可以帮助网络管理员更好地管理和维护网络，以提高网络性能和安全性。
下面将介绍网络分析仪的使用教程。
首先，使用网络分析仪前需要正确连接设备。
一般而言，网络分析仪需要与网络交换机或路由器连接。
确保网络分析仪和网络设备之间的物理连接正确，以便正常传输网络数据包。
接下来，打开网络分析仪的电源，等待其启动。
一般来说，网络分析仪会有一个启动界面，显示设备的基本信息和菜单选项。
根据需要选择相应的菜单选项，以进入不同的功能界面。
在网络分析仪的功能界面中，可以根据需要选择不同的功能来分析网络数据流量和性能。
一般来说，网络分析仪提供诸多功能，如流量监测、流量统计、带宽监控、网络延迟测试等。
根据具体需求选择相应的功能，并按照提示操作。
如果需要监测网络流量，可以选择流量监测功能。
网络分析仪会显示当前网络中的数据包信息，如源IP地址、目的IP地址、数据包大小等。
同时，网络分析仪还能对数据包进行过滤和分类，以便更好地分析和监测网络流量。
如果需要统计网络流量，可以选择流量统计功能。
网络分析仪会根据一定的时间段，统计网络中的数据流量和带宽使用情况。
管理员可以通过统计结果来评估和优化网络资源的分配和使用。
如果需要监控网络带宽，可以选择带宽监控功能。
网络分析仪会实时显示网络中的带宽使用情况，如当前的带宽占用率、最大带宽等。
管理员可以根据带宽监控结果来调整网络带宽的分配和配置，以满足实际需求。
如果需要测试网络延迟，可以选择网络延迟测试功能。
网络分析仪会向目标设备发送数据包，并记录数据包的往返时间。
管理员可以根据延迟测试结果来评估网络的响应速度和稳定性。
最后，在使用网络分析仪后，记得将其关闭，并进行适当的存储和维护。
网络分析仪通常会提供数据的保存和导出功能，可以将分析结果保存到本地或导出为其他格式的文件，方便后续的分析和比较。
网络分析仪及其使用

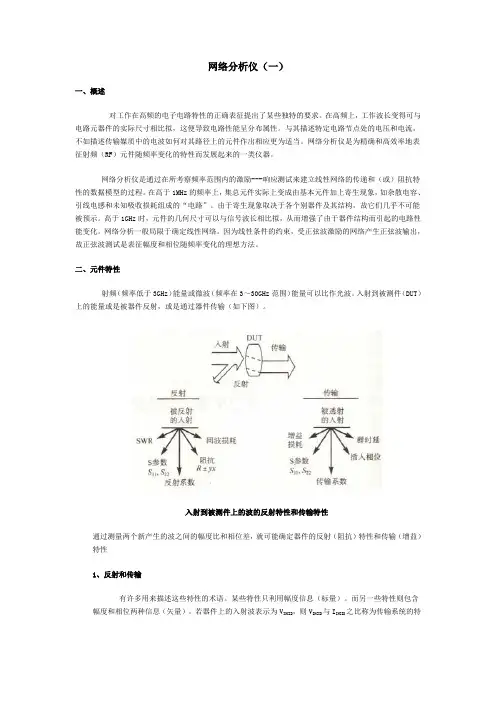

网络分析仪（一）一、概述对工作在高频的电子电路特性的正确表征提出了某些独特的要求。
在高频上，工作波长变得可与电路元器件的实际尺寸相比拟，这便导致电路性能呈分布属性。
与其描述特定电路节点处的电压和电流，不如描述传输媒质中的电波如何对其路径上的元件作出相应更为适当。
网络分析仪是为精确和高效率地表征射频（RF）元件随频率变化的特性而发展起来的一类仪器。
网络分析仪是通过在所考察频率范围内的激励---响应测试来建立线性网络的传递和（或）阻抗特性的数据模型的过程。
在高于1MHz的频率上，集总元件实际上变成由基本元件加上寄生现象，如杂散电容、引线电感和未知吸收损耗组成的“电路”。
由于寄生现象取决于各个别器件及其结构，故它们几乎不可能被预示。
高于1GHz时，元件的几何尺寸可以与信号波长相比拟，从而增强了由于器件结构而引起的电路性能变化。
网络分析一般局限于确定线性网络。
因为线性条件的约束，受正弦波激励的网络产生正弦波输出，故正弦波测试是表征幅度和相位随频率变化的理想方法。
二、元件特性射频（频率低于3GHz）能量或微波（频率在3～30GHz范围）能量可以比作光波。
入射到被测件（DUT）上的能量或是被器件反射，或是通过器件传输（如下图）。
入射到被测件上的波的反射特性和传输特性通过测量两个新产生的波之间的幅度比和相位差，就可能确定器件的反射（阻抗）特性和传输（增益）特性1、反射和传输有许多用来描述这些特性的术语。
某些特性只利用幅度信息（标量）。
而另一些特性则包含幅度和相位两种信息（矢量）。
若器件上的入射波表示为V INCID，则V INCID与I INCID之比称为传输系统的特性阻抗Z0，端接传输系统的器件具有所谓负载阻抗Z L的输入阻抗，于是，几个重要的器件特性可以定义为：反射术语：=V REFLEC/V INCID=(Z L-Z0)/(Z L+Z0)式中为器件反射系数；V INCID为测试器件上的入射波；V REFLEC为测试器件上的反射波；Z0为传输媒质的特性阻抗；Z L为测试器件的阻抗。
网络分析仪的使用以及天线匹配
Smith Chart原理
a • 从2.14这个方程可以看出，其是在复平面(Γr, Γi)上、 m 圆的参数方程(x-a)2 + (y-b)²= R²，它以(r/r+1, Bos 0)为圆心，半径为1/1+r.
or 圆周上的点表示具有相同实部的阻 F 抗。例如，r = 1的圆，以(0.5, 0)为 l 圆心，半径为0.5。它包含了代表反 a 射零点的原点(0, 0) (负载与特性阻抗 ti 相匹配）。以(0, 0)为圆心、半径为1 n 的圆代表负载短路。负载开路时，圆 e 退化为一个点(以1, 0为圆心，半径为 id 零)。与此对应的是最大的反射系数1 f ，即所有的入射波都被反射回来。所 Con 有的圆心都在X轴上面.
1.网络分析仪介绍
sma • 网分的种类很多，我们现在列举其中比较典型的一款 Bo Rohde & Schwarz FSH8 - Handheld Spectrum
Analyzer，这款仪器是频谱网分二合一的仪器，比较
For 容易携带，适合工程人员使用。 Confidential
2.网络分析仪的校准以及使用
Smith Chart说明
Bosma
1.红线以上（上半圆）表示阻
For
抗偏感性，红线以下（下半圆
al ）表示阻抗偏容性。 i 2.红色圆圈表示串联，绿色圆 Confident 圈表示并联。
4.具体Case举例
实验前准备： SMA
Bosma
接法如右图所示
For
Confidential
4.具体Case举例
3.天线（阻抗）匹配
• 天线（阻抗）匹配方法
Bosma
网络分析仪的使用和无线射频器件的量测课件
01
02
03
04
频率范围
网络分析仪能够测量的频率范 围决定了其应用的范围和特性 。
动态范围
网络分析仪能够测量的信号幅 度范围，决定了其测量精度和 可测量的信号强度。
测量精度
网络分析仪的测量精度决定了 其测量的准确性和可靠性。
扫描速度
网络分析仪的扫描速度决定了 其测量的速度和效率。
02
网络分析仪的使用方法
网络分析仪的保养建议
01
02
03
定期清洁
定期使用干燥的微纤维布 轻轻擦拭仪器表面，以保 持清洁。
避免剧烈震动
将仪器放置在平稳的表面 上，避免剧烈震动或撞击 。
定期校准
按照制造商的说明进行定 期校准，以确保测量结果 的准确性。
THANK YOU
感谢聆听
连接被测件
确保被测件已正确安装和连接，并处于工作状态。
使用适当的电缆将网络分析仪与被测件连接起来， 确保连接稳定可靠。
确保所有接口都紧密连接，没有松动或接触不良的 情况。
校准网络分析仪按照网络分析仪的校准步骤进行校准，确保测量结果 的准确性和可靠性。
校准过程中应遵循标准操作程序，并使用符合要求的 校准件进行校准。
无线通信系统的组成和原理
无线通信系统由发射器、接收器、天 线和传输媒介组成，通过电磁波传递 信息。
无线通信原理涉及信号的调制、解调 、编码、解码等过程，以实现信息的 有效传输。
网络分析仪在无线通信系统中的应用
网络分析仪用于测量无线通信设备的电气性能，如信号的幅度、频率、相位等参 数。
网络分析仪能够分析无线通信系统的传输特性，如阻抗、增益、群延迟等，以评 估系统性能。
网络分析仪在无线通信领域的发展趋势
网络分析仪详细使用教程..
Zs = R + jX ZL = Zs* = R - jX
RL = RS: 负载上最大功率传输
Load Power (normalized)
page 8
传输特性
V 输入
DUT
V 传输
传输系数 =
T=
VTransmitted = V Incident
插入损耗 (dB) = - 20 Log
* 360 °* f
f 1
Frequency
输出
线性特性:
输入信号与输出信号同频率
输出信号幅度和相位会发生变化
f1
Frequency
Time 非线性特性:
输入/输出信号不同频率 产生新的频率成份
f1
Frequency
page 10
满足波形不失真线性系统的条件
V 输入 = f(t)
DUT
V输出 = a f( t - to)
(功率比值) 传输信号包络
Emax
Emin
驻波比
Voltage Standing Wave Ratio
VSWR =
Emax Emin
1+ = 1-
全匹配
(ZL = Zo)
0
dB
1
RL VSWR
全反射
(ZL = 开路,短路 )
1
0 dB
page 6
史密斯圆图 (Smith Chart) 对阻抗和反射的描述
Frequency
网络分析仪通过测试相/频特性得 到器件延迟性能
GD 抖动反映器件相位特性线性 GD平均值反映器件的平均时延
page 13
通过群时延指标反映器件相位线性
网络分析仪使用说明
网络分析仪使用说明------coqueer上位机软件的参数设置：注意对通信波特率的设置，例如：使用波特率为57600。
网络分析仪设置过程：（这里只说明如何按正确到步骤来测试）按下开关键后，前面板的指示灯应为：Channels下：1号灯亮；Display 下：A号灯亮；outputs下：B上面两个灯亮。
1.按preset键使系统复位，屏幕右侧辅助功能键选yes（F1）。
2.按frequency 键设置测量起始频率，数字键选择频率后，按enter键输入；按span键设置测量截止频率，数字键选择后，按enter键输入。
3.按sweep键设置扫描时间，可设10s或30s，enter键输入。
4.按output键设置阻抗，设置power使其与当前测量系统的增益相一致。
例如如果增益为45db，则可设power为-47dbm，如此类推，enter键输入。
5.选择output B（默认时即为outputB），按F6键，屏幕右侧选择INPUT IMBP（按F4），屏幕下侧出现蓝色框input impedance，第一项impedance选第二个选项，即1M欧姆（默认即为1M欧姆，按enter键确认即可）。
设置具体数字根据实际情况而定。
6.按F6键退出设置。
现在进行校准：1.将探头的输入（inputs TA）输出（outputs B）短接。
2.按cal键，则屏幕右边有显示。
3.按F1键，则可见显示屏幕右边第二栏由default变为measuring后变为created。
4.按f6键，则完成校准，此时可看幅频特性增益值为0db左右。
现在进行系统测量：将输出探头接测量系统到输入，将输入探头接测量系统到输出，此时即可得到系统的幅频特性。
按键marker，调节右侧旋钮或使用旋钮下面方向键，即可以读不通频率处到增益值。
按键format，再按副功能键即可看到相频特性和系统延时曲线。
按键scale，再选auto scale可以自动调整屏幕上曲线的显示范围，使其处于合适的显示界面。
网络分析仪的使用方法介绍
网络分析仪的使用方法介绍网络分析仪使用说明书1 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理，监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
网络分析仪概述网络分析仪是一种功能强大的测试测量的仪器仪表，只要按照流量正确使用和操作，可以达到极高的精度，它通过使用自身的信号源来进行比对和测量其他电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求，能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。
它的应用十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。
本文主要是针对网络分析仪自身的特点，介绍网络分析仪在使用过程中需要注意的使用步骤、使用要求、基本的校准方式以及如何使用它去执行测试任务等。
网络分析仪在正确使用的前提下，是某些最精确的射频仪器，典型的精度为± 0.1 dB和±0.1度。
它可以进行精确，可重复的RF测量，提供的配置和测量能力像他们应用范围一样广泛。
如何用网络分析仪测试同轴电缆
如何用网络分析仪测试同轴电缆网络分析仪是一种用于测试和分析电缆传输性能的仪器。
在测试同轴电缆时，网络分析仪主要用于测量传输损耗、阻抗匹配和反射衰减等参数。
下面将介绍如何使用网络分析仪测试同轴电缆。
1.准备工作：在进行同轴电缆测试之前，需要先准备好相应的设备和工具。
首先，确认所需要使用的网络分析仪支持同轴电缆测试功能。
其次，选择相应的同轴电缆，并检查电缆的连接端口是否齐全、干净和无损坏。
最后，准备电缆连接线、标准负载电阻和适配器等相关工具。
2.连接准备：将网络分析仪的测试端口和同轴电缆的连接端口用电缆连接线连接起来。
注意，连接时要确保电缆与分析仪的连接端口匹配，并尽量减少端口之间的插拔操作，以防止损坏。
3.预设参数：在使用网络分析仪之前，需要预设一些测试参数。
首先，选择测试的频率范围。
根据需要测试的频段，设置起始频率和终止频率，使其覆盖所需测试范围。
其次，设置测量的带宽，对于较宽频带的测试，可以增大带宽，以提高测试的准确性。
最后，根据测试要求，选择相应的测量模式，例如单端口模式或双端口模式。
4.开始测试：按下网络分析仪的开始测试按钮，仪器将开始对同轴电缆进行测量。
测试过程中，仪器将发送一系列的信号到电缆，并测量从发送端到接收端的传输损耗、阻抗匹配和反射衰减等参数。
5.结果分析：测试完成后，网络分析仪将给出一系列测试结果。
通常包括电缆的频率响应曲线、传输损耗衰减曲线、阻抗匹配曲线和反射衰减曲线等。
根据这些结果，可以判断电缆的传输质量和性能，并提供参考依据，以确定是否符合要求。
6.故障排除：如果测试结果不符合预期或存在异常，请检查测试连接是否正确、电缆连接是否牢固，并确认设备和工具是否正常工作。
如果问题仍未解决，可能需要重新设置测试参数或更换电缆进行进一步测试。
总之，使用网络分析仪测试同轴电缆需要进行准备工作、连接准备、预设参数、开始测试、结果分析和故障排除等步骤。
正确操作和分析测试结果，可以确保测试的准确性和可靠性，判断同轴电缆的传输性能和质量。
第8章 网络分析仪的使用.
第8章：标量网络分析仪的使用网络分析仪是研究线性系统的重要工具，用来测量线性系统的振幅传输特性和相移特性。
它是射频范围内使用最广泛的电子测量仪器之一。
广泛用于甚高频，超高频，极高频范围内各种网络的动态扫频测量。
如有源四端网络、无源四端网络﹑滤波器﹑电缆﹑放大器的传输特性和反射特性的测量。
对于不同器件，器件特性的表现参数形式有所不同，如放大器的传输特性，表现为增益；环行器的传输特性，表现为正向传输损耗和反向隔离等等。
尤其工作在微波波段的这些参数，是最为关心的。
因此，网络分析仪测量的器件种类比较广，在仪器的工作频率之内，均可以测量器件的传输和反射特性。
通讯系统和雷达系统中，使用了大量的微波器件，以及微波组件，都可以通过网络分析仪测量相关的参数。
可以测量的器件有：双工器、滤波器、传输线连接器（包括转换接头）、电桥、功率分配器、功率合成器、隔离器、环行器、定向耦合器、衰减器、负载、放大器、混频器、谐振器、微波二极管、射频组件、天线等。
网络分析仪的种类很多。
按频率宽度，网络分析仪可分为窄带和宽带；按测量通道，网络分析仪可分为双通道和多通道；按照测量的参数特点，网络分析仪可以分为标量网络分析仪和矢量网络分析仪两类。
与标量网络分析仪相比，矢量网络分析仪不仅可以测量信号的幅度参量，同时可以测量相位参量。
本章主要讨论标量网络分析仪。
典型的网络分析仪的频率范围：HP-E5100A网络分析仪频率范围为10kHz-300MHz的HP8753C 网络分析仪频率范围：300kHz ～3GHz/6GHz；AV-3616X 网络分析仪频率范围：10MHz～8.6GHz；AV-3617X 网络分析仪频率范围：10MHz～110GHz；（10MHz～18GHz，10MHz～26.5GHz等）HP8757C 网络分析仪频率范围： 10MHz～110GHz ；(10MHz~20GHz，10MHz~40GHz等)8.2、CS36100系列标量网络分析仪的使用8.2.1、CS36100系列标量网络分析仪概述CS36100系列标量网络分析仪为信号源和显示部分一体化。
