典型电源适配器电路图12V5A

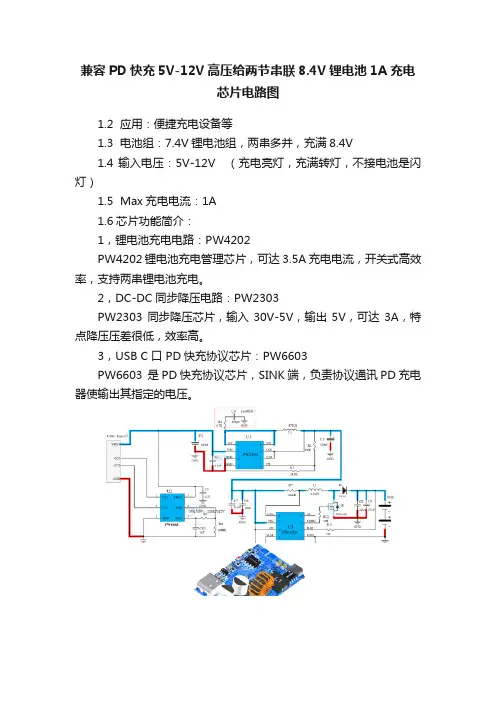

兼容PD快充5V-12V高压给两节串联8.4V锂电池1A充电芯片电路图
兼容PD快充5V-12V高压给两节串联8.4V锂电池1A充电芯片电路图
1.2 应用：便捷充电设备等
1.3 电池组：7.4V锂电池组，两串多并，充满8.4V
1.4 输入电压：5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
3，USB C口 PD快充协议芯片：PW6603
PW6603 是PD快充协议芯片，SINK端，负责协议通讯PD充电器使输出其指定的电压。
1.5 Max充电电流：1A
1.6芯片功能简介：
1，锂电池充电电路：PW4202
PW4202锂电池充电管理芯片，可达3.5A充电电流，开关式高效率，支持两串锂电池充电。
2，DC-DC同步降压电路：PW2303
PW2303 同步降压芯片，输入30V-5V，输出5V，可达3A，特点降压压差很低，效率高。

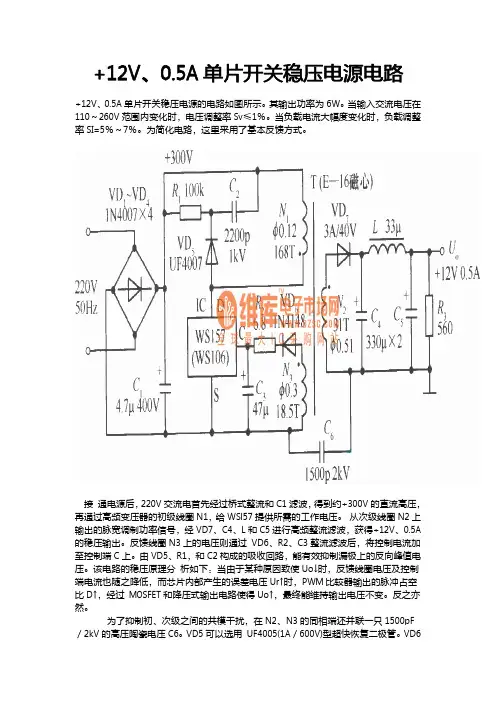

12V开关电源电路原理图
+12V、0.5A单片开关稳压电源电路+12V、0.5A单片开关稳压电源的电路如图所示。
其输出功率为6W。
当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。
当负载电流大幅度变化时，负载调整率SI=5％～7％。
为简化电路，这里采用了基本反馈方式。
接 通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。
从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A 的稳压输出。
反馈线圈N3上的电压则通过 VD6、R2、C3整流滤波后，将控制电流加至控制端C上。
由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。
该电路的稳压原理分 析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过 MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。
反之亦然。
为了抑制初、次级之间的共模干扰，在N2、N3的同相端还并联一只1500pF／2kV的高压陶瓷电压C6。
VD5可以选用 UF4005(1A／600V)型超快恢复二极管。
VD6选1N4148型硅高速开关二极管。
VD7须采用3A／40V以上的肖特基二极管，可选B82— 004型(15A／40V)。
C2宜选2200pF／1kV的高压陶瓷电容。
R1为C2的泄放电阻，可防止断电后在C2上积累的电荷形成高压。
为降低空载电压，在输出端并联一只 560Ω的最小负载电阻。
高频变压器可选国产E-20型铁氧体磁心。
其截面积Sj=0．25cm2。
绕制方法应为先绕N1，再绕N2，最后绕N3，并需注意线圈的极性。
各绕组所用漆包线的线径与匝数已标明在图中。
viper12a电源电路图
viper12a电源电路图电磁炉开关电源ICVIPer12A各脚正常工作电压是多少这个电源设计有两个工作电压，分别是12V和5V。
最大功率处理能力是10W，输出电压12V。
第一个输出的峰值电流是900mA。
然而，第二个输出(5V)的实现方法是在第一个输出上串联一个线性稳压器(7805)和一个分配电压降的齐纳二极管D9。
如图所示，该解决方案的二次侧反馈是一个隔离式的逆向拓扑结构。
控制回路通过一个光耦合器(TL431)实现的，这个光耦合器含有一个高稳定性的参考电压管，以检查12V输出电压，确保输入和输出完全绝缘。
一个Transil缓冲电路(D6-D7)可以有效地防护反射电压和漏电感产生的峰值电压。
扩展资料：电磁炉使用注意事项1、功率输出稳定性：优质的电磁炉应具备输出功率自动调整功能，这一功能可改善电源适应性和负载适应性。
有些电磁炉不具备这一功能，电源电压升高时，输出功率急剧上升。
2、可靠性与有效寿命：电磁炉的可靠性指标一般用MTBF表示，单位为“小时”，优质产品应在1万小时以上。
电磁炉寿命主要取决于使用环境、维护保养及主要元器件的寿命。
3、外观与结构：优质产品一般外观整洁挺括、图案字形清晰、色泽鲜艳，塑料配件无明显的凹凸不平，上下盖配合紧密，给人以舒适感，内部结构布局合理、安装牢固、通风良好、接触可靠。
参考资料:百度百科-电磁炉VIPER12的电源电路为啥桥堆老是爆炸只是桥堆坏？后续电路没损坏？开机瞬间还是工作过程中损坏？建议加一个NTC做缓冲。
开机瞬间烧坏viper12A和电阻R33(22欧)，不烧保险。
34脚18Ⅴ稳压管击穿，电源调阻怀看你的描述，3.4脚18V稳压管击穿，这有问题，4脚是VDD，对地接稳压管正确的，怎么会接到3脚呢，3脚是FB，应该有个电容接地，然后接的是光耦PC817之类，才正确。
需要你核对电路，是不是弄错了，还有R33的位置是接在哪里，都需要提供信息才好分析请教，Viper12a电源电路！对于芯片中所有工作电压也都是以芯片源极管脚电压为参考点的电路，是一种并联式稳压电路，而你上面画的这个电路是串联式的。
5v12v线性稳压电源原理
5V 12V线性稳压电路原理一、技术说明：输入交流电压220vV 0.5A。
输出电压5V 和连续可调电压1.5V～30V/1.5A 两组直流。
二、制作说明：1、成品用金属盒或者塑料盒包装成产品。
2、电压表V、电流表A 和调节电压用的电位器Rw 安装在包装盒的面板上。
3、电源变压器固定在包装盒的底座上，电路板固定在包装盒的底座上。
4、电压调节的三端稳压集成块7805 和317 加装散热器。
1.5 直流稳压电源我们最熟悉的电源是220伏交流市电，但若直接使用这个市电，则最多能够点亮一盏灯或转动一个电风扇等。
若要在一个电子电路或计算机上使用市电，则必须首先将其转换为直流稳压电源后才能使用。
图1.23 线性直流稳压电源电路图如图1.23所示为一种典型的线性直流稳压电源的电路图，它由电源开关K、保险管、AC—DC适配器、集成稳压器和后级滤波器组成。
当输入220V交流电且开关K闭合时，输出一个稳定的直流电压，且稳定输出在一定X围内不受220V交流电网的波动和电子电路负载轻重的影响。
整流器的作用是将降低后的工频交流电压变换为直流电压。
图1.25展示了整流器的工作原理。
在交流的正半周，变压器次级上正下负，电流从正极经D1、负载和D3流回变压器的负极，这样若忽略二极管的导通电压，在负载上得到一个大小与变压器次级相同的电压波形，极性为上正下负；在交流的负半周，变压器次级上负下正，电流从正极经D2、负载和D4流回变压器的负极，这样在负载也得到一个大小与变压器次级相同的电压波形，极性与正半周一样,也为上正下负。
因此在交流信号的正负半周的分别作用下，整流器均输出单极性的脉动电压，该输出的直流成份已大于零。
图1.25 整流器工作原理示意图前级滤波器由大电容C1和小电容C2并联组成，我们知道电容能够滤除交流信号，整流器输出的单极性脉动电压经过该滤波器后，就变成了直流信号了。
大电容C1的作用主要是交流成份和储存电能，小电容C2的作用是滤除高频干扰。

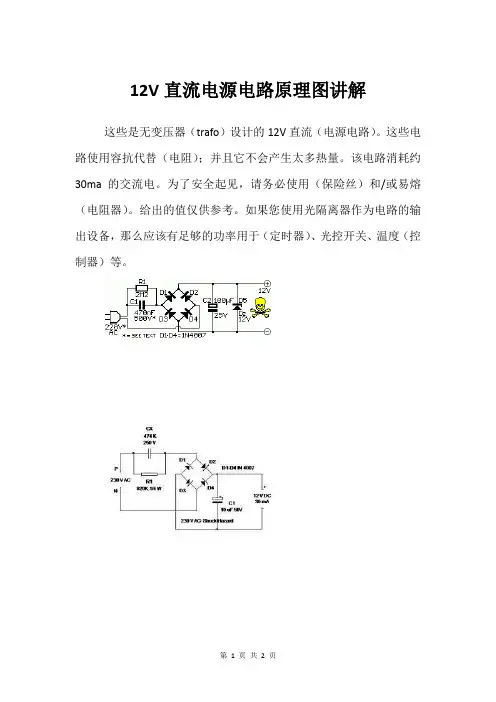

12V直流电源电路原理图讲解
12V直流电源电路原理图讲解这些是无变压器（trafo）设计的12V直流（电源电路）。
这些电路使用容抗代替（电阻）；并且它不会产生太多热量。
该电路消耗约30ma 的交流电。
为了安全起见，请务必使用（保险丝）和/或易熔（电阻器）。
给出的值仅供参考。
如果您使用光隔离器作为电路的输出设备，那么应该有足够的功率用于（定时器）、光控开关、温度（控制器）等。
警告！！！：该电路有潜在危险！如果您的电力配有“火线”和“中性线”，则中性线通常连接到地面。
有时根本没有中性线，而有3 相线，两相之间的电压为115V 至240V。
如果您形成一条通向地球的导电路径，并且触摸其中一根相线（“带电”），这可能是致命的！
只有在您知道自己在做什么的情况下才能从事这样的项目，这对初学者来说没什么！。
常见5种电源电路图及原理讲解！
常见5种电源电路图及原理讲解！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V 电解电容，C2、C3选用0.1μF独石电容，C4选用470μF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路，第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。
手机充电器四线五针接线图
最近手机充电器出了故障，不能充电，怀疑是里边的线路出了问题，打开一看有四根线分别是黑色红色白色绿色，还有五个针，在网上搜索了半天找不到解决方案，经过自己的摸索终于搞清楚，顺利修好充电器，其中黑色为负极红色为正极是手机充电所需，白色和绿色为数据线的数据传输通道，具体的连接方案如下图所示，应该会比较直观明了，希望对大家有所帮助！！
手机充电器四线五针接线图最近手机充电器出了故障不能充电怀疑是里边的线路出决方案经过自己的摸索终于搞清楚顺利修好充电器其中黑色为负极红色为正极是手机充电所需白色和绿色为数据线的数据传输通道具体的连接方案如下图所示应该会比较直观明了希望对大家有所帮助
12V5A电源适配器设计指导
CR6850C设计指导芯片特征：·低成本、极少的外围元件·PWM&PFM&CRM (周期复位模式)控制·低启动电流(约8µA)、低工作电流(约2mA) ·电流模式控制·欠压锁定(UVLO)·内置同步斜坡补偿·PWM频率外部可调·轻载工作无音频噪音·内置前沿消隐·在输入90V~264V的宽电压下可实现恒·定最大输出功率·周期电流限制·GATE 引脚驱动输出高电平钳位16.8V·VDD 引脚过压保护25.5V·SOT-23-6L，SOP8 ，DIP-8 无铅封装应用领域：·AC/DC 电源适配器·电池充电器·开放式电源·备用开关电源·机顶盒开关电源·384X 代替·兼容：SG6848J&LD7535&OB2262&OB2263管脚信息：典型应用电路图：一、芯片工作原理1.功能概述：CR6853 是用于36W以内离线式开关电源IC，其高集成度，低功耗的电流模PWM 控制芯片，该芯片适用于离线式AC-DC 反激拓扑的小功率电源模块。
芯片可以通过外接电阻改变工作频率；在轻载和无负载情况下自动进入PFM和CRM，这样可以有效减小电源模块的待机功耗，达到绿色节能的目的。
CR6850C 具有很低的启动电流，因此可以采用一个2MOhm的启动电阻。
为了提高系统的稳定性，防止次谐波振荡，CR6850C内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化；内置的前沿消隐电路可以消除开关管每次开启产生的干扰。
CR6850C 内置了多种保护功能：过压保护、逐周期峰值电流限制、欠压锁定（可以用它实现短路和过流保护）以及输出驱动的高电平钳位在16.8V以下。
毕业设计--12V5A开关电源设计
毕业综合实践课题名称： 12V/5A开关电源设计作者：学号： 09034224系别：电气电子工程系专业：电子工程信息技术指导老师：专业技术职务教授毕业综合实践开题报告姓名：学号： 09034224 专业：电子信息工程技术课题名称： 12V/5A开关电源设计指导教师：2011 年 12 月 19 日目录1 诸论 (1)1.1 开关电源的基本概念 (1)1.2 开关电源的发展 (1)1.2.1 开关电源的发展史 (2)2 电路的比较方案 (3)2.1 方案一、反激式变换器 (3)2.2 方案二、半桥变换器 (3)2.3 方案三、正激式变换器 (4)3 各部分电路工作原理 (6)3.1 单相桥式整流电路 (6)3.1.2 参数计算 (7)3.2 功率变换电路 (8)3.2.1 MOS管工作原理 (8)3.3.1肖特基二极管 (12)3.4 高频变压器的设计 (13)3.4.1 变压器的设计 (13)3.4.2 控制电路工作原理 (16)3.5 L431的功能 (16)3.6 短路保护电路 (18)3.6.1 输入保护器件 (18)3.6.2输入瞬间电压保护 (18)4、电路的总结构 (20)结论 (22)致谢 (23)参考文献 (24)附录 (25)附录一 (25)附录二 (26)1 诸论电是工业的动力，是人类生活的源泉。
电源是生产电的装置，表示电源特性的参数有功率、电压、电流、频率等；在同一参数要求下，又有重量、体积、效率和可靠性等指标。
我们用的电，一般都需经过转换才能适合使用的需要，例如交流转换成直流，高电压变成低电压，大功率变换为小功率等。
按照电子理论，所谓AC/DC就是交流转化为直流；AC/AC称为交流变交流，即为改变频率；DC/AC称为逆变；DC/DC为直流变交流后再变为直流。
为了达到转换的目的，电源变换的方法是多样的。
自20世纪60年代，人们研发出了二极管、三极管半导体器件后，就用半导体器件进行转换。
12伏变5伏简易电路图大全
12伏变5伏简易电路图大全12伏变5伏简易电路图（一）比较方便的方法是用三端稳压集成电路7805组成降压稳压电路获得5V直流输出。
用三端稳压IC7805组成的稳压电源具有过压保护、过流保护、过热保护功能，性能非常稳定，输出电流1A。
仅需极少量的外围元件，电路简洁易制。
典型图如下图中主要元件作用如下：C1---输入滤波电容、C2---输出滤波电容、7805---稳压IC、D5~D9---降压二极管。
D5~D9将输入电压降低，减少7805功耗，也可以不用。
通常7805稳压IC的最低输入电压要比输出电压高3-4V。
其输出与输入间压差会直接带来较大的功率损耗。
如果按输出电流1A计算，IC上每伏压降将会有1W的功耗。
串接5只二极管降压3.5V，能够减少大约3W的功耗，对7805的稳定工作是有益的。
12伏变5伏简易电路图（二）12伏与5伏的稳压原理第一12V稳压过程，R76，R77，C47和R51组成微分电路，在12V稳定时候这部分不起作用。
当12V电压出现尖峰脉冲C47瞬间好比短路，此时R76忽然R77并联等效组织减小，这样加到R51上端的电压会瞬时加大起到加速作用。
1L，v$D#y5r（S第二5V稳压过程，没有出现过压或尖峰脉冲时，假设12V是稳定的，也就是说R78上端是一个稳定的电压，5V电压突变，那么会导致R78两端电压发生变化。
假设5V电压升高，那么R78两端电压应该减小，电阻是线性器件，组织是不变的，它电压的减小直接导致它的电流将减小，根据节电电流法，此时5V和R78串联之路的总电流也将减小（分流减小），那么流到R51的电流将增加，导致R51的电压曾加，实现稳压和调整功能。
%_/］（VU-kV另外为了不使电路对电网的突发剑锋脉冲过于敏感，把AB两点分别做交流接地分析，还可分析出隐藏的积分电路，不过对维修没多大用处。
12伏20安培的太阳能充电控制器SCC3航线的营运从目前的太阳能电池板的输入，通过第三季度和IC3的功率控制电路。
12v5a直流开关电源设计
设计题目：12V5A直流开关电源姓名：专业：班级：学号：系部：同组人：指导教师：年月日目录摘要-------------------------------------------------------------------------------------------3引言-------------------------------------------------------------------------------------------4第一章开关电源概述--------------------------------------------------------------------51.1 开关电源发展历史与应用力------------------------------------------------52.1 开关电源所用的术语----------------------------------------------------------5第二章输入电路---------------------------------------------------------------------------72.1 输入保护器件--------------------------------------------------------------------72.2 输入阳间电压保护--------------------------------------------------------------72.3 输入整流滤波电路原理--------------------------------------------------------8第三章隔离单端反激式变换器电路-----------------------------------------------------93.1 单端反激式变换器电路中的开关晶体管-----------------------------------93.2 单端反激式变换器电路中的变压器绕组-----------------------------------10 第四章UC3842的原理及技术参数---------------------------------------------------------114.1 UC3842的原理和概述-----------------------------------------------------------114.2 UC3842的技术参数--------------------------------------------------------------12 第五章12V/5A单端反激开关电源原理--------------------------------------------------145.1 12V/5A电路原理图---------------------------------------------------------------145.2 12V/5A电源PCB板--------------------------------------------------------------155.3 12V/5A电路原理分析------------------------------------------------------------155. 3. 1 系统原理---------------------------------------------------------------------155. 3. 2 启动电路---------------------------------------------------------------------155. 3. 3 15V/5A电路的短路过流、过压、欠压保护-------------------------165. 3. 4 反馈电路---------------------------------------------------------------------165. 3. 5 输出整流滤波电路---------------------------------------------------------17 总结-----------------------------------------------------------------------------------------------18 致谢-----------------------------------------------------------------------------------------------19参考文献----------------------------------------------------------------------------------------19摘要本文介绍一种以UC3842作为控制核心，根据UC3842的应用特点，设计了一种基于该电流型PWM控制芯片、实现输出电压可调的开关稳压电源电路。
当年的毕设：60W(12V5A)单端反激电源设计
随着电力电子技术的高速发展，电力电子设备与人们的工作、学习和生活的关系日益密切，而此类设备都离不开可靠的电源。
开关电源是近年来应用非常广泛的一种新式电源，它具有体积小、重量轻、效率高、发热量低、使用方便、性能稳定等优点，而且已逐渐取代传统线性电源。
在邮电通信、航空航天、仪器仪表、工业设备、医疗器械、家用电器等领域应用效果显著，进一步促进了开关电源技术的迅速发展。
目前，开关电源正朝着集成化、智能化、模块化的方向发展。
本文简述了一个60W反激式开关电源的设计过程。
该电源通过将输入的交流电压经过滤波、PWM控制、功率变换和稳压控制等电路的处理，得到一个60W的直流输出。
该电源具有短路保护、过流保护、反馈补偿等保护电路，增强了电源工作的安全性和可靠性。
其中PWM控制模块最为关键，它主要通过控制脉冲电压的占空比来控制反激变压器的开通与关断，从而得到所需输出电压的目的。
整个电源采用最新的电路设计，具有结构紧凑、性能可靠、输入电压范围宽、输出效率高等优点。
关键词：开关电源；PWM控制；功率变换；反激变换；保护电路With the rapid development of power electronic technology, the power electronic equipments and people's work, study and life move ever closer together, and these devices are inseparable from reliable power supply. The switching power supply which is widely applied in recent years is a new power supply, it has advantages like small volume, light weight, high efficiency, low calorific value, convenient usage, stable performance, and has advantages of substituting the traditional linear power. At post and telecommunications, aerospace, instruments, industrial equipment, medical equipment, household appliances, etc application effect of switching power supply is significantly, and it has promoted the rapid development of swithing power supply. At present, switching power supply is improving toward to integration, intelligent and modular direction.This paper introduces a 60W flyback type switch power supply design process. It input ac voltage，with filtering, PWM control, power transformation and the voltage control circuit, then output dc 60W. This power with short circuit protection, over current protection, feedback compensation protection circuit, strengthened the power work safety and reliability. Among them, the most key is PWM control module, which is mainly achieved by controling the duty cycle of pulse voltage to control transformer open and shut off, and it’s required for the purpose of the output voltage. The power source adopts the latest circuit design, with compact structure, reliable performance, wide input voltage range, higher efficiency.Keywords: switching power supply; PWM control; power converter; flyback transform; protection circuit目录引言 (1)设计任务 (3)1开关电源基本知识 (3)1.1基本的PWM变换器主电路拓扑 (3)1.1.1Buck变换器 (3)1.1.2Boost变换器 (3)1.1.3Buck-Boost变换器 (4)1.1.4Cuk变换器 (4)1.2反激变换器简介 (4)2总体方案设计 (5)3各模块详细设计 (6)3.1PWM控制电路 (6)3.1.1PWM控制芯片UC2843基本资料 (6)3.1.2UC2843外围电路 (8)3.1.3谐波补偿 (9)3.2反激电路高频变压器设计 (10)3.2.1磁性材料的特性 (10)3.2.2反激变压器的设计 (12)3.3反激变换电路设计 (14)3.4RCD缓冲器设计 (16)3.5检流电阻和高压补偿电路的设计 (17)3.6辅助供电设计 (18)3.7反馈回路的设计 (18)3.8输出电路设计 (20)3.9输入EMC模块设计 (21)4电路调试 (23)4.1控制芯片UC2843BN外围电路的调试 (23)4.1.1调试内容与步骤 (23)4.1.2调试中遇到的问题与解决方法 (23)4.2反馈回路的调适 (24)4.2.1调试内容与步骤 (24)4.2.2调试中遇到的问题与解决方法 (24)4.3变压器调试 (25)4.3.1调试内容与步骤 (25)4.3.2遇到的问题与解决方法 (25)4.4整体调试 (25)4.4.1调试内容 (25)4.4.2遇到的问题和解决方法 (26)5电源参数的测试 (26)5.1几个重要节点的波形 (26)5.1.1开关MOS管漏-源极电压(Vgs)波形 (26)5.1.2开关MOS管栅-源极电压(Vds)波形 (27)5.2输入特性参数 (29)5.2.1输入工作电压范围 (29)5.2.2最大输入电流 (29)5.3输出特性参数 (30)5.3.1交调测试 (30)5.3.2稳压精度 (31)5.3.3负载调整率 (31)5.3.4电压调整率 (32)5.3.5峰-峰值杂音电压 (32)5.3.6负载动态响应 (33)5.3.7效率 (35)5.4保护特性 (35)5.4.1输出限流保护 (35)5.4.2短路保护 (36)5.5电源测试小结 (36)6结论 (37)谢辞 (39)参考文献 (40)附录 (41)引言1955年美国罗耶（GH.Roger)发明的自激振荡推挽晶体管单变压器直流变换器，是实现高频转换控制电路的开端，1957年美国查赛（Jen Sen)发明了自激式推挽双变压器，1964年美国科学家们提出取消工频变压器的串联开关电源的设想，这对电源向体积和重量的下降获得了一条根本的途径。
12v 5A反激开关电源设计与制作心得与体会
12v 5A反激开关电源设计与制作心得与体会12v5A 反激开关电源设计与制作心得与体会1、电源原理及组成图见附录2；，所以在制作时应该尽量采取先简单后复杂的方法。
如果原来是二个反馈结构的电源，那么将它们连接到一起并调整其输出值就可以了。
如果没有合适的调节装置，也可以通过增加环形扼流圈或电位器的办法实现自动调节功能。
不论哪种方案都必须满足下列基本条件：首先这种开关电源应能满足功率因数的校正，即校正到一定负载时，电网的无功电流应很小；其次，电路中存在某些环流元件，但对于各种负载而言，其值应比较稳定，且对于每一相负载而言，它的值应均匀一致，不应有明显差别；第三，在运行状态下，电网侧输入的电压与输出电压之间、输入端和输出端之间都不允许有寄生振荡，更不允许产生噪声。
最后，还需考虑开关管的耐压性和抗冲击能力。
三相交流电压经过整流滤波后变为直流电压，然后通过一只100W 的大功率开关管进行高频逆变处理，再把直流电压转换成可控的三相交流电压。
经过三相整流滤波电路和输出稳压滤波电路后便可输出220V 交流电压供给负载。
当外接负载不同时，输出的直流电压亦随之改变。
当负载为感性时，则此时输出电压偏低；当负载为容性时，输出电压则偏高；若接负载阻抗为纯电阻，此时输出电压为零。
我们知道反激式开关电源实际上是由整流滤波，高频逆变，输出整流滤波几部分组成，这几个部分虽然非常重要，却又都比较简单。
主要的区别在于开关管的激励特性，脉宽调制， PWM 控制等方面。
对于脉宽调制来说，开关频率越快，控制精度越高，开关频率越慢，开关频率越高，则控制精度越低，开关频率太低则达不到效果，可以认为无控制作用，由于大功率管工作在开关状态，寿命受到影响，开关频率越低越好，过高可能造成器件损坏，反激式的优点是纹波系数低，内阻抗小，价格低廉，缺点是体积和重量大。
福利12V开关电源适配器常见故障检修案例汇总
福利12V开关电源适配器常见故障检修案例汇总
福利12V开关电源适配器常见故障检修案例汇总
开关电源适配器作为电子产品正常工作中的重要组成部分，是电子产品得到充电的保证。
但是，常用的12V开关电源适配器一旦出现了故障问题，应该如何解决呢？本文在这里为大家总结了两种常见的故障检修案例，与各位工程师一同分享。
在进行12V开关电源适配器的检修案例分享前，首先我们需要弄清楚这种适配器的内部结构。
下图是该种类型适配器的内部电路图简图：
12V开关电源适配器内部电路图
开关电源适配器常见故障检修案例：加电后适配器的指示灯不亮，检测后发现无电压输出。
在该案例中，电源适配器在通电后指示灯不亮，且无电压输出，怀疑是内部线路出现问题。
首先打开适配器的外壳，发现其线路内部无异常焦味，直观检查中也没有发现元件烧焦的痕迹，在不加电状况下，测量保险丝完好，整流滤波部分未见异常，测易损元件Q01、R06、R02、R04正常，U2电源端脚对地也未见短路。
以上故障均被排除后，在输出端接一只汽车用
12V/1OOW的灯泡作为负载，加电后测得C02两端电压为304V，QOlD极也是304V正常。
测u2脚为20V左右，⑧脚498V基准电压正常，再测U2⑥脚电压为0V异常，怀疑U2损坏。
接下来需要针对可疑元件U2进行详细审查。
在观察中发现，可疑元件U2没有出现变色或裂纹，在翻转电路板时偶尔灯泡闪亮一下叉熄灭，这一现象说明U2未损坏，显然是某元件接触不良所致，但仔细观察各焊点都很好，。
