汽车倒车雷达电路设计【开题报告】
超声波检测的倒车雷达开题报告
《基于超声波检测的倒车雷达设计》开题报告一、课题的目的和意义1.研究目的（1）研究了一种汽车倒车雷达预警系统。
该系统在常见的汽车倒车预警装置的基础上采用计算机控制技术和超声波测距技术，通过显示障碍物与汽车的距离并根据其距离远近实时发出报警，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，提高了驾驶安全性。
（2）在研究汽车倒车雷达预警系统过程中，运用理论分析、电路设计和计算机仿真等研究手段，完成了倒车雷达预警系统硬件和软件的设计，采用了模糊控制算法，进行了系统的计算机仿真。
2.研究意义随着中国经济的持续增长和汽车价格的持续下降，越来越多的家庭拥有自己的汽车。
在享受汽车给我们带来的便利同时，由于倒车而产生的问题也日益突出。
一方面汽车的数量逐年增加，公路、街道、停车场和车库拥挤不堪，可转动的空间越来越少;另一方面，新司机及非专职司机越来越多，因倒车引起的纠纷越来越多，车辆之间、车辆与人、车辆与墙壁等障碍物之间的碰撞时有发生。
在2006年汽车事故的发生比例中，倒车引起的事故占28%，倒车己成为令人们头痛的一项任务，即使是经验丰富的司机也在抱怨倒车是件费力费神的事。
据统计危险境况时，如果能给驾驶员半秒钟的预处理时间，则可分别减少追尾事故的30%，路面相关事故的50%，迎面撞车事故的60%。
改善倒车遇到的窘境被越来越多的人所关注，人们对汽车操纵的便捷性提出了更高的要求，希望有种装置能够解决汽车倒车给人们带来的不便，消除驾驶中的不安全因素，可将车快速准确地停放到指定的位置。
二、文献综述国外汽车倒车雷达预警系统早期大多采用红外线的发射与接收原理，不属于雷达(无线电波)的产品，最大的缺点是红外线波易受干扰，整个系统的警示音常呈现不稳定的乱鸣状态，另外对深黑色粗糙表面物体的反应也较差。
但更糟糕的是，无论是红外线发射器或接收器，只要任何一方让一层薄薄的冰雪或泥尘覆盖，系统就会失效。
最近在欧美出现的一种电磁感应倒车雷达。
倒车雷达电路设计
倒车雷达电路设计电路设计2011-03-30 09:50:18 阅读4 评论0 字号：大中小订阅倒车雷达只需要在汽车倒车时工作，为驾驶员提供汽车后方的信息。
由于倒车时汽车的行驶速度较慢，和声速相比可以认为汽车是静止的，因此在系统中可以忽略多普勒效应的影响。
在许多测距方法中，脉冲测距法只需要测量超声波在测量点与目标间的往返时间，实现简单，因此本系统采用了这种方法。
如图1所示，驾驶员将手柄转到倒车档后，倒车雷达自动启动，倒车雷达探头向后发射40kHz的超声波信号，经障碍物反射，由倒车雷达探头收集，进行放大和比较，单片机将此信号送入显示模块，同时触发语音电路，发出同步语音提示，当与障碍物距离小于1m、0.5m、0.25m时，发出不同的报警声，提醒驾驶员停车。
图1 倒车雷达工作原理图图2 倒车雷达探头电路一，相关的硬件设计1 倒车雷达探头设计倒车雷达探头包括超声波产生电路和超声波发射控制电路两个部分，超声波探头（又称“超声波传感器”）选用KT40-1602，可采用软件发生法和硬件发生法产生超声波。
前者利用软件产生40kHz的超声波信号，通过输出引脚输入至驱动器，经驱动器驱动后推动探头产生超声波。
这种方法的特点是充分利用软件，灵活性好，但需要设计一个驱动电流在100mA以上的驱动电路。
第二种方法是利用超声波专用发生电路或通用发生电路产生超声波信号，并直接驱动倒车雷达探头产生超声波。
这种方法的优点是无须驱动电路，但缺乏灵活性。
本设计采用第一种方法产生超声波，电路设计如图2所示。
40kHz的超声波是利用555时基电路振荡产生的。
其振荡频率计算式为f=1.43/((R 9+2·R 10)·C 5)。
将R 10设计为可调电阻的目的是为了调节信号频率，使之与超声波探头的40kHz固有频率一致。
为保证555时基具有足够的驱动能力，宜采用+12V电源。
CNT为超声波发射控制信号，由单片机进行控制。
图3 倒车雷达探头电路倒车雷达探头包括超声波接收探头、信号放大电路及波形变换电路三部分。
倒车雷达电路实验报告
倒车雷达电路实验报告实验目的本实验旨在设计并制作一个倒车雷达电路，通过使用超声波传感器及其他电子元器件，实现车辆在倒车时的障碍物探测及距离提示功能。
实验器材- Arduino控制板- 超声波模块- 电位器- 面包板- 杜邦线- 蜂鸣器- LED灯- 电源实验原理倒车雷达是一种基于超声波测距原理的车辆倒车辅助装置。
超声波反射传感器通过发送超声波，测量从车辆到障碍物的距离，并将结果转化为电信号输出。
本实验中，通过Arduino控制板与超声波模块、蜂鸣器和LED灯相连接，完成倒车雷达电路的设计。
实验步骤步骤一：准备工作将Arduino控制板、超声波模块、蜂鸣器、LED灯等器材准备齐全。
步骤二：连接电路1. 将Arduino控制板与超声波模块相连，按照超声波模块的引脚标注将信号线（Trig）连接到Arduino控制板的数字引脚2，接收线（Echo）连接到Arduino 控制板的数字引脚3。
2. 将蜂鸣器连接到Arduino控制板的数字引脚4。
3. 将LED灯连接到Arduino控制板的数字引脚5。
步骤三：编写程序1. 打开Arduino开发环境，新建一个工程。
2. 编写程序，设置引脚模式，并编写距离提示的逻辑代码。
3. 将程序上传到Arduino控制板。
步骤四：测试实验1. 将供电器连接到Arduino控制板。
2. 将车辆倒车至感兴趣的位置，并观察蜂鸣器和LED灯的状态变化。
3. 根据实验结果，调整电位器的参数，使提示声音和灯光符合预期的要求。
实验结果经过实验，我们得到了一个基本可行的倒车雷达电路。
当车辆靠近障碍物时，超声波模块会测量到距离，并将结果传递给Arduino控制板。
根据设定的距离阈值，Arduino控制板会控制蜂鸣器发出不同频率的提示声音，并通过LED灯亮灭的方式，给出距离障碍物的远近提示。
实验总结本次实验成功完成了倒车雷达电路的设计和制作。
通过超声波测距原理，实现了对车辆倒车过程中障碍物的探测和距离提示。
倒车雷达毕业设计开题报告[管理资料]
![倒车雷达毕业设计开题报告[管理资料]](https://img.taocdn.com/s3/m/82159bdf0066f5335b8121b8.png)
：
[1]杨硕,石为人,许磊,
[J]仪器仪表学报,2008,9-28:427-430.
[2]孙超,张世庆,
[J]农机化研究,2006,9:194-195.
[3]张保华,李士宁,滕文星,
[J]微电子学与计算机,2008, 5-25:154-157.
解决的思路：
在倒车时,倒车雷达会自动启动，并在智能控制器的控制下，由装置于车尾保险杠上的探头发送超声波信号，当遇到障碍物时，产生回波信号，探头接收到回波信号后经控制器进行数据处理并计算出车体与障碍物之间的实际距离，然后通过显示或语音设备提示给驾驶员。此过程中最重要的是对于相关器件参数的选择，合适与否将直接影响整个系统的稳定性和可靠性，这些都有待于进一步的研究实验。
（如实验设备或实验环境条件、调研、计算机辅助设计条件等）
(1)需要有丰富的网络资源和大量关于硬件设计的参考书籍完成前期的调研和准备工作；
(2) 需要传感器理论技术的支持进而实现相关的探头部分的设计；
(3) 需要计算机电脑及相关的专业软件，做好电路的设计及程序的编写；
(4)需要一定的单片机实验的设备及场所对编写程序的调试；
[11]吕科,罗永革,石振东,佘建强.基于CAN总线的超声波倒车雷达系统设计
[A]中国汽车工程学会汽车电子技术分会第七届(2006)年会暨学术研讨会论文集
[12]谭进怀,冯地,陈立万.超声波语音测距系统在车辆避障中的应用
[J],1-2:p122-123
[13]现代传感器技术1995
[14]袁希光传感器技术工册1996
第二代：采用蜂鸣器不同声音提示驾驶员。这是倒车雷达系统的真正开始。倒车时，～，蜂鸣器就会开始工作。蜂鸣声越急，表示车辆离障碍物越近。但没有语音提示，也没有距离显示，虽然司机知道有障碍物，但不能确定障碍物离车有多远，对驾驶员帮助不大。
开题报告具有汽车倒车影像的倒车雷达系统的设计
本科生毕业设计（论文）开题报告题目具有汽车倒车影像的__倒车雷达系统的设计院（系）______信息工程学院____专业______ 通信工程_ __班级________T1042_________姓名________何京徽________指导教师________王明志_______开题时间___2014年2月24日___吉林工程技术师范学院教务处制一、立论依据二、研究方案三、设计（论文）选题评议四、考核组成员原文已完。
下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。
编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。
一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。
本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。
本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。
本工程建筑面积:27#楼3824.75m2;30#楼3824.75 m2。
室内地坪±0.00以绝对标高1110.5 m为准，总长27#楼47.28m；30#楼47.28 m。
总宽27#楼14.26m；30#楼14.26 m。
设计室外地坪至檐口高度18.6 00m，呈长方形布置，东西向，三个单元。
本工程设计屋面为坡屋面防水采用防水涂料。
外墙水泥砂浆抹面，外刷浅灰色墙漆。
内墙面除卫生间200×300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。
地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。
楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。
本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。
汽车倒车雷达预警系统设计 开题报告
[1]王兆安，电力电子技术.北京.机械工业出版社,2009.5
[2]余发山,单片机原理及应用技术.徐州：中国矿业大学出版社，2008.6
[3]康光华.电子技术基础（模拟部分）.北京：高等教育出版社，1999
[4]康光华.电子技术基础（数字部分）.北京：高等教育出版，2004

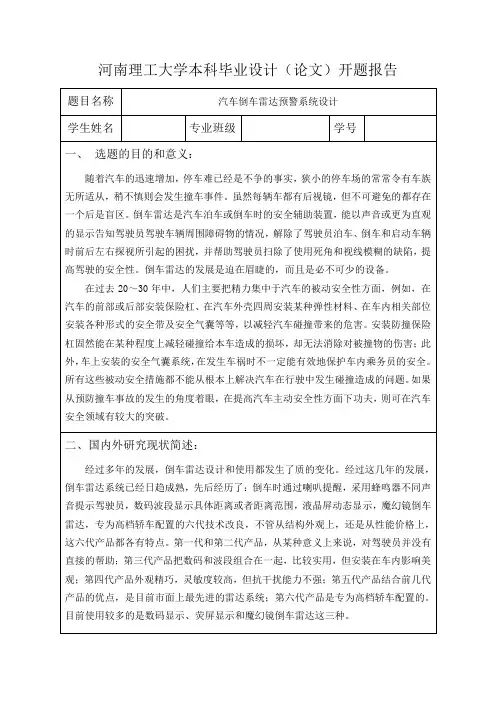

河南理工大学本科毕业设计（论文）开题报告
