舵机控制原理以及分类作用

合集下载

舵机的原理与应用举例

舵机的原理与应用举例

舵机的原理与应用举例1. 舵机的原理舵机是一种用来控制船舶、飞机和机器人等设备方向的装置。

其主要原理是通过接收输入的信号,并转换为相应的机械运动,从而产生指定方向的动力输出。

舵机通常由电动机、减速机和位置反馈装置组成。

1.1 电动机舵机电动机通常采用直流电机或无刷电机。

当接收到控制信号后,电动机开始运转,产生动力输出。

根据控制信号的不同,舵机电动机可以旋转到不同的角度,从而改变船舶、飞机或机器人的方向。

1.2 减速机舵机的电动机通常与减速机相连,用于减小电动机的转速,并增加转矩。

减速机可以使舵机产生更大的力矩,从而更好地控制设备的方向。

1.3 位置反馈装置舵机通常配备位置反馈装置,用于实时监测舵机的位置。

位置反馈装置可以将舵机的实际位置信息反馈给控制系统,从而实现精确的位置控制。

2. 舵机的应用举例舵机广泛应用于各种需要方向控制的设备中,下面列举了几个常见的舵机应用举例:2.1 船舶舵控系统在船舶上,舵机被用于控制舵机舵盘的转动,从而改变船舶的航向。

通过控制舵机的转动角度,船舶可以实现精确的航向调整,从而避免船舶偏离航道或发生碰撞。

2.2 飞机飞行控制系统在飞机上,舵机被用于控制飞机的方向舵和副翼。

方向舵舵机控制飞机的左右转向,而副翼舵机控制飞机的翻滚和横滚。

通过控制舵机的转动,飞机可以实现精确的航向和姿态调整,从而保证飞行的稳定性和安全性。

2.3 机器人关节控制舵机也被广泛应用于机器人的关节控制中。

机器人的关节通常由舵机驱动,通过控制舵机的转动角度,机器人的关节可以实现各种灵活的动作。

舵机的高精度位置控制能够使机器人的动作更加精准和流畅。

2.4 摄影云台控制在摄影领域,舵机被用于控制摄影云台的转动。

通过控制舵机的转动角度,摄影云台可以实现平稳的运动,从而实现摄影过程中的稳定拍摄。

2.5 自动驾驶汽车方向控制在自动驾驶汽车领域,舵机被广泛应用于车辆的方向控制系统中。

通过控制舵机的转动,自动驾驶汽车可以实现精确的转向,从而实现安全的自动驾驶。

舵机工作原理与控制方法

舵机工作原理与控制方法

舵机工作原理与控制方法舵机是一种用于控制机械装置的电机,它可以通过控制信号进行位置或角度的精确控制。

在舵机的工作原理和控制方法中,主要涉及到电机、反馈、控制电路和控制信号四个方面。

一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备,它可以根据控制信号的波形来改变电容的值。

舵机可分为模拟式和数字式两种类型。

以下是模拟式舵机的工作原理:1.内部结构:模拟式舵机由电机、测速电路、可变电容和驱动电路组成。

2.基准电压:舵机工作时,系统会提供一个用于参考的基准电压。

3.控制信号:通过控制信号的波形的上升沿和下降沿来确定舵机的角度。

4.反馈:舵机内部的测速电路用于检测当前位置,从而实现位置的精确控制。

5.驱动电路:根据测速电路的反馈信号来控制电机的转动方向和速度,从而实现角度的调整。

二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制(PWM)信号来实现位置或角度的控制。

以下是舵机的两种常见控制方法:1.脉宽控制(PWM):舵机的控制信号是通过控制信号的脉冲宽度来实现的。

通常情况下,舵机的控制信号由一系列周期为20毫秒(ms)的脉冲组成,脉冲的高电平部分的宽度决定了舵机的位置或角度。

典型的舵机控制信号范围是1ms到2ms,其中1ms对应一个极限位置,2ms对应另一个极限位置,1.5ms对应中立位置。

2.串行总线(如I2C或串行通信):一些舵机还支持通过串行总线进行控制,这些舵机通常具有内置的电路来解码接收到的串行信号,并驱动电机转动到相应的位置。

这种控制方法可以实现多个舵机的同时控制,并且可以在不同的控制器之间进行通信。

三、舵机的控制电路与控制信号1.控制电路:舵机的控制电路通常由微控制器(如Arduino)、驱动电路和电源组成。

微控制器用于生成控制信号,驱动电路用于放大和处理控制信号,电源则为舵机提供所需的电能。

2.控制信号的生成:控制信号可以通过软件或硬件生成。

用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。

舵机的工作原理

舵机的工作原理

舵机的工作原理舵机是一种常见的电机控制装置,广泛应用于机器人、无人机、模型飞机等领域。

它通过控制电机的转动来实现精确的角度调整,使得被控制的机械部件能够按照预定的角度运动。

本文将详细介绍舵机的工作原理及其组成部分。

一、舵机的组成部分舵机主要由电机、减速器、控制电路和反馈装置组成。

1. 电机:舵机通常采用直流电机作为驱动源。

电机的特点是转速高、转矩大,能够提供足够的动力来驱动被控制的机械部件。

2. 减速器:舵机中的减速器主要用于减小电机的转速,增加输出的扭矩。

减速器通常采用齿轮传动的方式,通过不同大小的齿轮组合来实现减速。

3. 控制电路:控制电路是舵机的核心部分,它接收来自外部的控制信号,并根据信号的大小和方向来控制电机的转动。

控制电路通常由芯片、电容、电阻等元件组成。

4. 反馈装置:舵机的反馈装置主要用于检测输出轴的实际位置,并将其反馈给控制电路。

常见的反馈装置有光电编码器、霍尔传感器等。

二、舵机的工作原理可以简单概括为:接收控制信号→控制电路处理信号→驱动电机转动→输出轴运动。

1. 接收控制信号:舵机通常通过三线接口与外部设备连接,其中一条线用于接收控制信号。

控制信号通常是一个脉冲宽度调制(PWM)信号,脉冲的高电平时间决定了舵机输出轴的位置。

2. 控制电路处理信号:控制电路接收到控制信号后,会根据信号的高电平时间来判断输出轴应该转动到哪个位置。

控制电路会将输入信号与反馈信号进行比较,通过调整电机的转速和方向来使输出轴移动到目标位置。

3. 驱动电机转动:控制电路根据控制信号的大小和方向来控制电机的转动。

电机通过减速器传递转动力矩到输出轴,从而使输出轴按照预定的角度运动。

4. 输出轴运动:输出轴的运动受到驱动电机的控制,它会根据控制信号的变化而改变位置。

输出轴的位置通过反馈装置检测,并实时反馈给控制电路,以便进行修正。

三、舵机的工作特点舵机具有以下几个工作特点:1. 精确控制:舵机能够实现精确的角度控制,通常可以达到0.1°的精度。

舵机的控制方式和工作原理介绍

舵机的控制方式和工作原理介绍

舵机的控制方式和工作原理介绍舵机是一种常见的电动执行元件,广泛应用于机器人、遥控车辆、模型飞机等领域。

它通过电信号控制来改变输出轴的角度,实现精准的位置控制。

本文将介绍舵机的控制方式和工作原理。

一、舵机的结构和工作原理舵机的基本结构包括电机、减速装置、控制电路以及输出轴和舵盘。

电机驱动输出轴,减速装置减速并转动输出轴,而控制电路则根据输入信号来控制电机的转动或停止。

舵机的主要工作原理是通过PWM(脉宽调制)信号来控制。

PWM信号是一种周期性的方波信号,通过调整占空比即高电平的时间来控制舵机的位置。

通常情况下,舵机所需的控制信号频率为50Hz,即每秒50个周期,而高电平的脉宽则决定了输出轴的角度。

二、舵机的控制方式舵机的控制方式主要有模拟控制和数字控制两种。

1. 模拟控制模拟控制是指通过改变输入信号电压的大小,来控制舵机输出的角度。

传统的舵机多采用模拟控制方式。

在模拟控制中,通常将输入信号电压的范围设置在0V至5V之间,其中2.5V对应于舵机的中立位置(通常为90度)。

通过改变输入信号电压的大小,可以使舵机在90度以内左右摆动。

2. 数字控制数字控制是指通过数字信号(如脉宽调制信号)来控制舵机的位置。

数字控制方式多用于微控制器等数字系统中。

在数字控制中,舵机通过接收来自微控制器的PWM信号来转动到相应位置。

微控制器根据需要生成脉宽在0.5ms至2.5ms之间变化的PWM信号,通过改变脉宽的占空比,舵机可以在0度至180度的范围内进行精确的位置控制。

三、舵机的工作原理舵机的工作原理是利用直流电机的转动来驱动输出轴的运动。

当舵机接收到控制信号后,控制电路将信号转换为电机驱动所需的功率。

电机驱动输出轴旋转至对应的角度,实现精准的位置控制。

在舵机工作过程中,减速装置的作用非常重要。

减速装置可以将电机产生的高速旋转转换为较低速度的输出轴旋转,提供更大的扭矩输出。

这样可以保证舵机的运动平稳且具有较大的力量。

四、舵机的应用领域舵机以其精准的位置控制和力矩输出,广泛应用于各种领域。

简述舵机的结构及工作原理

简述舵机的结构及工作原理

简述舵机的结构及工作原理
一、结构
舵机主要由电机、减速器、位置反馈装置、控制电路和输出装置组成。

1. 电机:舵机内置有一种直流无刷电机,可提供高扭矩和精准的速度
控制。

2. 减速器:减速器是将电机提供的高速转动转换成低速高扭矩输出的
装置。

3. 位置反馈装置:位置反馈装置主要是用来检测舵机输出轴的位置,
并将信号反馈给控制电路。

4. 控制电路:控制电路是舵机的核心部件,它接收位置反馈信号,并
控制电机和减速器的运转,以实现舵机的精准定位和转动。

5. 输出装置:输出装置是连接在舵机输出轴上的杆件,其功能是将舵
机的输出扭矩传递给需要控制的机械部件。

二、工作原理
舵机通过接受来自遥控器或其他控制信号,控制舵机电机的轴向转动,从而转动输出装置,实现对机械部件的精准控制。

具体来说,舵机接收到控制信号后,控制电路会通过位置反馈装置来
检测输出轴的位置,并将电机控制器输出的电流的方向和大小进行调整,控制电机的转速和方向,从而实现舵机的转动和定位。

当舵机输出轴达到预设位置后,控制电路会停止控制电机转动,舵机也就完成了定位。

在实际的应用中,舵机通常被用来控制各种机械部件、机器臂或机器人等,实现精准的运动和位置控制。

总的来说,舵机通过精准的电机控制和位置反馈装置的配合工作,实现了对机械部件的精确控制,大大提高了机械装置的性能和精度。

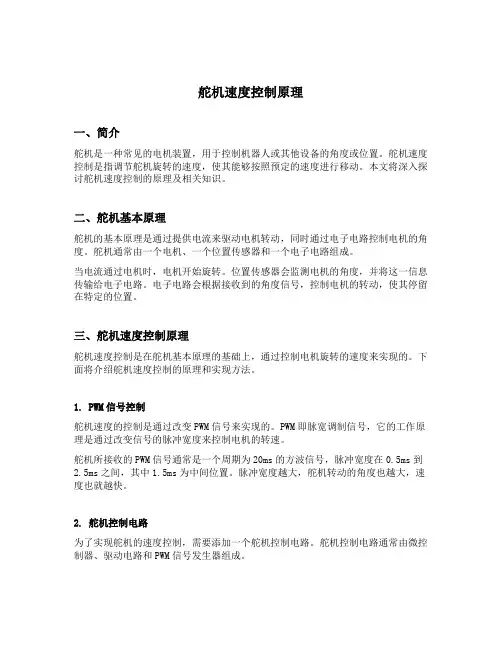

舵机速度控制原理

舵机速度控制原理

舵机速度控制原理一、简介舵机是一种常见的电机装置,用于控制机器人或其他设备的角度或位置。

舵机速度控制是指调节舵机旋转的速度,使其能够按照预定的速度进行移动。

本文将深入探讨舵机速度控制的原理及相关知识。

二、舵机基本原理舵机的基本原理是通过提供电流来驱动电机转动,同时通过电子电路控制电机的角度。

舵机通常由一个电机、一个位置传感器和一个电子电路组成。

当电流通过电机时,电机开始旋转。

位置传感器会监测电机的角度,并将这一信息传输给电子电路。

电子电路会根据接收到的角度信号,控制电机的转动,使其停留在特定的位置。

三、舵机速度控制原理舵机速度控制是在舵机基本原理的基础上,通过控制电机旋转的速度来实现的。

下面将介绍舵机速度控制的原理和实现方法。

1. PWM信号控制舵机速度的控制是通过改变PWM信号来实现的。

PWM即脉宽调制信号,它的工作原理是通过改变信号的脉冲宽度来控制电机的转速。

舵机所接收的PWM信号通常是一个周期为20ms的方波信号,脉冲宽度在0.5ms到2.5ms之间,其中1.5ms为中间位置。

脉冲宽度越大,舵机转动的角度也越大,速度也就越快。

2. 舵机控制电路为了实现舵机的速度控制,需要添加一个舵机控制电路。

舵机控制电路通常由微控制器、驱动电路和PWM信号发生器组成。

微控制器负责接收输入的速度指令,并将其转换成相应的PWM信号。

驱动电路负责放大电流并驱动电机转动。

PWM信号发生器则用于生成PWM信号,并将其发送给舵机。

3. 控制算法舵机速度控制的实现还需要控制算法的支持。

常见的控制算法有以下几种:•开环控制:根据速度指令直接控制PWM信号的脉冲宽度。

这种方法简单但不够准确,容易受到外界干扰而导致误差增大。

•闭环控制:根据速度指令和实际转速的差异,通过调整PWM信号来控制舵机的速度。

闭环控制能够更精确地控制舵机的速度,但需要额外的位置传感器来监测实际转速。

•PID控制:PID控制是一种常用的闭环控制算法,通过比较实际转速和目标转速的差异,计算出一个修正量,再通过调整PWM信号的脉冲宽度来控制舵机的速度。

舵机角度控制原理

舵机角度控制原理

舵机角度控制原理
舵机是一种常见的电机驱动装置,用于控制物体的角度位置。

它由电机、减速装置和反馈控制系统组成,通过控制电机的旋转方向和速度,以实现对舵机输出角度的控制。

舵机的控制原理主要包括以下几个方面:
1. PWM信号控制:舵机通常使用PWM(脉宽调制)信号进
行控制。

PWM信号的高电平时间决定了舵机输出角度的位置,通常情况下,1ms的高电平时间代表舵机输出角度为0度,
2ms的高电平时间代表舵机输出角度为180度。

控制系统通过
改变PWM信号的高电平时间,可以实现对舵机输出角度的控制。

2. 位置反馈:舵机一般都内置了位置反馈装置,通常采用电位器或编码器来实现。

通过位置反馈装置,控制系统可以实时监测舵机的输出角度,从而提供给反馈控制系统进行比较和调整。

这样可以保证舵机输出角度的准确性和稳定性。

3. PID控制算法:PID控制算法是一种常用的控制算法,用于
实现舵机输出角度的精确控制。

PID控制算法根据当前输出角
度与目标输出角度之间的差异,计算出一个控制量,用于调节舵机的电机驱动电压或电流。

PID控制算法可以根据具体应用
的需求进行调优,以实现良好的控制性能。

总结起来,舵机角度控制的原理主要是通过PWM信号控制舵
机的输出角度,借助位置反馈装置实现对输出角度的实时监测
和调整,使用PID控制算法对舵机的驱动电压或电流进行调节,以实现精确且稳定的角度控制。

舵机的原理及应用

舵机的原理及应用

舵机的原理及应用舵机是一种能够控制角度的电机装置,被广泛应用在机器人、无人机、模型玩具和工业自动化等领域。

它的原理是通过接收控制信号来控制转动角度,并能够精确地停止在指定位置上。

舵机具有较高的精度和稳定性,广泛应用于需要精准控制角度的场景。

舵机的基本构成包括直流电机、减速机构、位置反馈装置和控制电路。

直流电机驱动减速机构,减速机构将电机输出的高速旋转转换为较慢的转动角度,位置反馈装置通过检测舵机的旋转角度,将检测到的角度信号反馈给控制电路进行控制。

控制电路会根据输入的控制信号和反馈信号来计算输出的控制信号,从而控制舵机的角度。

舵机内部一般还设有位置回中功能,可以使舵机自动回到中立位置。

舵机的控制信号采用脉宽调制(PWM)方式,通过控制信号的脉冲宽度来指定舵机的目标角度。

通常,控制信号的周期为20毫秒,脉冲宽度可以在1-2毫秒之间调节,1毫秒对应0度,1.5毫秒对应90度,2毫秒对应180度。

通过改变控制信号的脉冲宽度,可以实现舵机的连续旋转和精确控制角度。

舵机的应用非常广泛。

在机器人领域,舵机通常用于控制机器人的关节,实现机器人的运动和姿态调节。

在无人机中,舵机可以控制无人机的舵面和螺旋桨,实现飞行的平衡和姿态调整。

在模型玩具中,舵机可以控制汽车、船只和飞机的转向、舵面和腿部等运动。

在工业自动化中,舵机常用于精密定位和角度控制的机械设备。

此外,舵机还可以用于摄像头云台、遥控器控制、机械臂和医疗设备等领域。

舵机具有以下几大特点,使其能够广泛应用于各个领域。

首先,舵机能够精确控制角度,通常具有较高的分辨率。

其次,舵机具有控制方便、响应速度快的特点,能够在短时间内完成对目标角度的调整。

此外,舵机结构紧凑,体积小巧,重量轻,易于集成到不同的系统中。

在舵机的应用过程中,还需注意一些问题。

首先,电源电压要与舵机的额定电压匹配,过高或过低的电压都会对舵机的使用寿命和性能产生不良影响。

其次,使用舵机时要注意舵机的工作温度范围,避免在过高或过低的温度下使用舵机。

舵机的控制方式和工作原理介绍

舵机的控制方式和工作原理介绍

舵机的控制方式和工作原理介绍舵机是一种常见的电动执行器,广泛应用于机械设备、机器人、航模等领域。

它通过接收控制信号来调节输出轴的角度,实现精确的位置控制。

本文将介绍舵机的控制方式和工作原理,供读者参考。

一、PWM控制方式PWM(Pulse Width Modulation)控制是舵机最常用的控制方式之一。

它通过改变控制信号的脉宽来控制舵机的角度。

具体来说,一种典型的PWM控制方式是使用50Hz的周期性信号,脉宽为0.5~2.5ms的方波信号,其中0.5ms对应的是舵机的最小角度,2.5ms对应的是舵机的最大角度。

PWM控制方式的实现比较简单,可以使用单片机、微控制器或者专用的PWM模块来生成PWM信号。

一般情况下,控制信号的频率为50Hz,也可以根据实际需求进行调整。

通过调节控制信号的脉宽,可以精确地控制舵机的角度。

二、模拟控制方式模拟控制方式是舵机的另一种常用控制方式。

它通过改变输入信号的电压值来控制舵机的角度。

典型的模拟控制方式是使用0~5V的电压信号,其中0V对应的是舵机的最小角度,5V对应的是舵机的最大角度。

模拟控制方式的实现需要使用DAC(Digital-to-Analog Converter)将数字信号转换为相应的模拟电压信号。

通过改变模拟电压的大小,可以控制舵机的角度。

需要注意的是,模拟控制方式对输入信号的精度要求较高,不能容忍较大的误差。

三、数字信号控制方式数字信号控制方式是近年来舵机控制的新发展,它使用串行通信协议(如UART、I2C、SPI等)将数字信号传输给舵机,并通过解析数字信号控制舵机的角度。

数字信号控制方式可以实现更高精度、更复杂的控制功能,适用于一些对角度精度要求较高的应用。

数字信号控制方式的实现需要使用带有相应通信协议支持的控制器或者模块,通过编程来实现对舵机的控制。

在这种控制方式下,控制器可以同时控制多个舵机,可以实现多轴运动控制的功能。

另外,数字信号控制方式还可以支持PID控制和反馈控制等高级控制算法。

舵机duoji 原理、控制

舵机duoji 原理、控制

舵机最早出现在航模运动中。

在航空模型中,飞行机的飞行姿态是通过调节发动机和各个控制舵面来实现的。

举个简单的四通飞机来说,飞机上有以下几个地方需要控制:1) 发动机进气量,来控制发动机的拉力(或推力);2) 副翼舵面(安装在飞机机翼后缘),用来控制飞机的横滚运动;3) 水平尾舵面,用来控制飞机的俯仰角;4) 垂直尾舵面,用来控制飞机的偏航角;不仅在航模飞机中,在其他的模型运动中都可以看到它的应用:船模上用来控制尾舵,车模中用来转向等等。

由此可见,凡是需要操作性动作时都可以用舵机来实现。

2、结构和控制一般来讲,舵机主要由以下几个部分组成,舵盘、减速齿轮组、位置反馈电位计5k、直流电机、控制电路板等。

工作原理:控制电路板接受来自信号线的控制信号,控制电机转动,电机带动一系列齿轮组,减速后传动至输出舵盘。

舵机的输出轴和位置反馈电位计是相连的,舵盘转动的同时,带动位置反馈电位计,电位计将输出一个电压信号到控制电路板,进行反馈,然后控制电路板根据所在位置决定电机的转动方向和速度,从而达到目标停止。

舵机的基本结构是这样,但实现起来有很多种。

例如电机就有有刷和无刷之分,齿轮有塑料和金属之分,输出轴有滑动和滚动之分,壳体有塑料和铝合金之分,速度有快速和慢速之分,体积有大中小三种之分等等,组合不同,价格也千差万别。

例如,其中小舵机一般称作微舵,同种材料的条件下是中型的一倍多,金属齿轮是塑料齿轮的一倍多。

需要根据需要选用不同类型。

舵机的输入线共有三条,红色中间,是电源线,一边黑色的是地线,这辆根线给舵机提供最基本的能源保证,主要是电机的转动消耗。

电源有两种规格,一是4.8V,一是6.0V,分别对应不同的转矩标准,即输出力矩不同,6.0V对应的要大一些,具体看应用条件;另外一根线是控制信号线,Futaba的一般为白色,JR的一般为桔黄色。

另外要注意一点,SANW A的某些型号的舵机引线电源线在边上而不是中间,需要辨认。

舵机的工作原理

舵机的工作原理

舵机的工作原理舵机是一种常用的电机驱动装置,广泛应用于机器人、无人机、航模、机械臂等领域。

它的主要作用是控制机械装置的角度或位置,实现精确的运动控制。

在本文中,我们将详细介绍舵机的工作原理。

一、舵机的基本结构舵机主要由电机、减速机、控制电路和反馈装置组成。

1. 电机:舵机通常采用直流电机或无刷电机作为驱动源。

电机的转动产生动力,驱动舵机的输出轴运动。

2. 减速机:舵机的减速机主要由齿轮组成,通过减速比将电机的高速转动转换为输出轴的低速高扭矩转动。

3. 控制电路:舵机的控制电路是舵机的核心部分,它接收外部的控制信号,并根据信号的脉宽来控制舵机的角度或位置。

4. 反馈装置:舵机通常内置有位置反馈装置,如光电编码器或霍尔传感器,用于实时监测输出轴的位置,并将信息反馈给控制电路,以实现闭环控制。

二、舵机的工作原理舵机的工作原理可以简单概括为:接收控制信号→解码信号→驱动电机→输出轴运动→反馈装置监测位置→控制电路调整驱动信号。

1. 接收控制信号:舵机通过接收外部的控制信号来确定输出轴的位置。

控制信号通常采用脉冲宽度调制(PWM)信号,脉宽的变化对应着不同的角度或位置。

2. 解码信号:控制电路接收到控制信号后,会对信号进行解码,提取出脉宽信息。

3. 驱动电机:解码后的信号被送入舵机的驱动电路,驱动电路根据信号的脉宽信息来控制电机的转动。

通常情况下,舵机的驱动电路采用H桥电路来实现正反转和速度控制。

4. 输出轴运动:驱动电机的转动通过减速机传递给输出轴,使得输出轴按照设定的角度或位置运动。

5. 反馈装置监测位置:舵机内置的反馈装置会实时监测输出轴的位置,并将位置信息反馈给控制电路。

6. 控制电路调整驱动信号:控制电路根据反馈装置提供的位置信息,与输入信号进行比较,如果输出轴的位置与设定位置不一致,控制电路会调整驱动信号,使输出轴逐渐接近设定位置,实现闭环控制。

三、舵机的特点和应用舵机具有以下几个特点:1. 高精度:舵机能够实现较高的角度或位置控制精度,通常可以达到数度甚至更小的角度。

舵机工作原理与控制方法

舵机工作原理与控制方法

舵机工作原理与控制方法舵机是一种常见的机电一体化设备,用于控制终端设备的角度或位置,广泛应用于遥控模型、机器人、自动化设备等领域。

下面将详细介绍舵机的工作原理和控制方法。

一、舵机工作原理:舵机的工作原理可以简单归纳为:接收控制信号-》信号解码-》电机驱动-》位置反馈。

1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。

常用的控制信号有脉宽调制(PWM)信号,其脉宽范围一般为1-2毫秒,周期为20毫秒。

脉宽与控制的位置或角度呈线性关系。

2.信号解码接收到控制信号后,舵机内部的电路会对信号进行解析和处理。

主要包括解码脉宽、信号滤波和信号放大等步骤。

解码脉宽:舵机会将输入信号的脉宽转换为对应的位置或角度。

信号滤波:舵机通过滤波电路来消除控制信号中的噪声,使得控制稳定。

信号放大:舵机将解码后的信号放大,以提供足够的电流和功率来驱动舵机转动。

3.电机驱动舵机的核心部件是电机。

接收到解码后的信号后,舵机会驱动电机转动。

电机通常是直流电机或无刷电机,通过供电电压和电流的变化控制转动速度和力矩。

4.位置反馈舵机内部通常搭载一个位置传感器,称为反馈装置。

该传感器能够感知电机的转动角度或位置,并反馈给控制电路。

控制电路通过与目标位置或角度进行比较,调整电机的驱动信号,使得电机逐渐趋近于目标位置。

二、舵机的控制方法:舵机的控制方法有脉宽控制方法和位置控制方法两种。

1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。

控制信号的脉宽和位置或角度之间存在一定的线性关系。

一般来说,舵机收到脉宽为1毫秒的信号时会转动到最左位置,收到脉宽为2毫秒的信号时会转动到最右位置,而脉宽为1.5毫秒的信号舵机则会停止转动。

2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。

与脉宽控制方法不同,位置控制方法需要对控制信号进行数字信号处理。

数值范围一般为0-1023或0-4095,对应着舵机的最左和最右位置。

舵机的工作原理

舵机的工作原理

舵机的工作原理引言概述:舵机是一种常见的电子设备,广泛应用于机器人、遥控模型等领域。

它能够实现精确的角度控制,具有较高的工作精度和可靠性。

本文将详细介绍舵机的工作原理,包括电机原理、反馈控制原理、位置控制原理、信号控制原理和工作模式。

一、电机原理:1.1 电机类型:舵机通常采用直流电机作为驱动源,常见的有核心式电机和无核心式电机两种类型。

1.2 电机结构:核心式电机由电枢、永磁体和电刷组成,无核心式电机则是通过电磁感应原理实现转动。

1.3 电机工作原理:舵机的电机通过电流控制实现转动,电流的方向和大小决定了舵机的转动方向和角度。

二、反馈控制原理:2.1 反馈装置:舵机内置了一个反馈装置,通常是一个旋转电位器或光电编码器,用于检测舵机的角度。

2.2 反馈信号:反馈装置会输出一个反馈信号,表示当前舵机的角度位置。

2.3 反馈控制:通过比较反馈信号和目标角度信号,舵机可以根据误差进行调整,实现精确的角度控制。

三、位置控制原理:3.1 控制信号:舵机接收一个控制信号,通常是一个脉冲宽度调制(PWM)信号。

3.2 脉宽解读:舵机通过解读控制信号的脉冲宽度来确定目标角度。

3.3 控制算法:舵机根据控制信号的脉冲宽度和反馈信号的角度,采用控制算法计算出驱动电机的电流,从而实现位置控制。

四、信号控制原理:4.1 控制信号范围:舵机的控制信号通常在0.5ms到2.5ms的脉宽范围内变化。

4.2 脉宽对应角度:脉宽的变化对应着舵机的角度变化,通常0.5ms对应最小角度,2.5ms对应最大角度。

4.3 中立位置:控制信号的脉宽为1.5ms时,舵机处于中立位置,即角度为0度。

五、工作模式:5.1 位置模式:舵机可以在位置模式下工作,根据控制信号的脉宽来实现精确的角度控制。

5.2 速度模式:舵机还可以在速度模式下工作,根据控制信号的脉宽来实现转速的控制。

5.3 扭矩模式:舵机在扭矩模式下工作时,根据控制信号的脉宽来实现扭矩的控制,可以用于对外力的响应。

舵机的工作原理

舵机的工作原理

舵机的工作原理舵机是一种常见的控制装置,广泛应用于机器人、无人机、模型飞机等领域。

它能够根据输入的控制信号,精确地控制输出轴的位置或角度。

本文将详细介绍舵机的工作原理,包括舵机的构造、工作方式、控制原理以及常见的舵机类型。

一、舵机的构造舵机主要由电机、减速机构、位置反馈装置和控制电路组成。

1. 电机:舵机通常采用直流无刷电机(BLDC)或直流有刷电机(DC)作为驱动力源。

这些电机具有高转速、高扭矩和高效率的特点,能够提供足够的动力来驱动输出轴的运动。

2. 减速机构:舵机的输出轴通常需要具备较大的扭矩和较低的转速,因此减速机构被用来减小电机输出的转速,并增加输出轴的扭矩。

减速机构通常由齿轮、传动杆和轴承等构件组成。

3. 位置反馈装置:为了实现精确的位置控制,舵机通常配备了位置反馈装置。

位置反馈装置可以是光电编码器、霍尔传感器或磁编码器等,用于监测输出轴的位置并反馈给控制电路。

4. 控制电路:舵机的控制电路负责接收输入的控制信号,并根据信号的大小和方向来控制电机的转动。

控制电路通常由微控制器或专用的控制芯片组成,能够实现精确的位置控制和速度控制。

二、舵机的工作方式舵机的工作方式可以分为开环控制和闭环控制两种。

1. 开环控制:开环控制是指舵机根据输入的控制信号直接控制电机的转动。

在开环控制中,舵机不会对输出轴的位置进行反馈,因此无法实现精确的位置控制。

开环控制适用于一些简单的应用场景,如模型飞机的舵机控制。

2. 闭环控制:闭环控制是指舵机通过位置反馈装置对输出轴的位置进行监测,并根据反馈信号来调整电机的转动。

闭环控制能够实现精确的位置控制,适用于需要高精度控制的应用场景,如机器人的关节控制。

三、舵机的控制原理舵机的控制原理主要包括脉宽调制(PWM)信号和位置反馈控制。

1. 脉宽调制信号:舵机接收的控制信号通常是一种脉宽调制信号,即脉冲的宽度来表示控制信号的大小和方向。

通常情况下,舵机接收一个周期为20毫秒的脉冲信号,脉冲宽度的范围一般在1毫秒到2毫秒之间。

舵机的工作原理

舵机的工作原理

舵机的工作原理舵机是一种常见的电机控制装置,广泛应用于机器人、无人机、航模等领域。

它的主要功能是控制机械装置的角度或位置,使其按照预定的路径运动。

本文将详细介绍舵机的工作原理,包括舵机的构造、工作原理、控制信号以及常见问题解决方法。

一、舵机的构造舵机主要由电机、减速器、位置反馈装置和控制电路组成。

1. 电机:舵机采用直流电机或无刷电机作为驱动力源。

直流电机通常由电刷和电枢组成,通过电流和磁场相互作用产生转矩。

无刷电机则通过电子控制器控制电流和磁场来产生转矩。

2. 减速器:舵机的电机输出轴通过减速器与舵机的输出轴相连,减速器主要用于降低电机的转速并增加输出的扭矩。

常见的减速器类型有齿轮减速器和行星减速器。

3. 位置反馈装置:舵机的位置反馈装置用于测量舵机输出轴的角度或位置,并将其反馈给控制电路。

常见的位置反馈装置有旋转电位器、霍尔传感器和光电编码器等。

4. 控制电路:舵机的控制电路根据输入的控制信号,通过控制电机的电流和方向来控制舵机输出轴的角度或位置。

控制电路通常由微控制器或专用的舵机控制芯片组成。

二、舵机的工作原理舵机的工作原理可以简单分为两个阶段:位置检测和位置控制。

1. 位置检测:舵机的位置检测是通过位置反馈装置实现的。

当舵机接收到控制信号后,控制电路会将电流传递给电机,驱动电机旋转。

同时,位置反馈装置会不断监测输出轴的角度或位置,并将其反馈给控制电路。

2. 位置控制:控制电路根据位置反馈装置的反馈信号,与输入的控制信号进行比较,计算出误差值。

然后,控制电路会根据误差值调整电机的电流和方向,使输出轴逐渐接近目标位置。

当输出轴达到目标位置时,控制电路会停止调整电流,舵机保持在目标位置。

三、舵机的控制信号舵机的控制信号通常是一个脉冲宽度调制(PWM)信号。

PWM信号的周期一般为20毫秒,其中高电平的脉冲宽度决定了舵机的角度或位置。

舵机的控制信号一般具有以下特点:1. 脉冲周期:舵机的控制信号周期一般为20毫秒,即每个脉冲的时间间隔为20毫秒。

舵机的工作原理和PWM信号控制分析(二)2024

舵机的工作原理和PWM信号控制分析(二)2024

舵机的工作原理和PWM信号控制分析(二)引言概述:在上一篇文章中,我们已经初步了解了舵机的工作原理以及PWM信号的基本概念。

本文将继续深入探讨舵机的工作原理,并详细分析PWM信号在舵机控制中的运用。

正文:一、舵机的工作原理1. 电机运转原理- 舵机内部装有电动机,通过电能转换为机械能。

- 电机通常采用直流无刷电机,具有高效率和长寿命的特点。

2. 位置反馈系统- 舵机内部配备位置反馈系统,用于检测舵盘位置并实时反馈给控制器。

- 位置反馈系统通常采用编码器或霍尔传感器等装置。

3. 控制器- 舵机的控制器根据接收到的控制信号和位置反馈信号,计算出应去的位置,并驱动电机转动到该位置。

- 控制器的设计和算法决定了舵机的精度和响应速度。

二、PWM信号的概念1. PWM信号的产生- PWM信号是一种脉冲宽度调制信号,由一个高电平和一个低电平组成。

- 通过改变高电平和低电平的持续时间比例,可以调整PWM信号的占空比。

2. PWM信号在舵机中的作用- PWM信号被用于控制舵机的位置。

- 控制器根据接收到的PWM信号的占空比,确定舵盘应该转到的位置。

三、PWM信号与舵机的工作原理的关系1. PWM信号与位置控制- 不同的PWM信号占空比对应不同的位置输入。

- PWM信号的占空比与舵盘位置的关系可以通过试验得到,从而建立校准模型。

2. PWM信号与速度控制- 通过改变PWM信号的占空比可以改变舵盘旋转的速度。

- PWM信号的频率也会影响到舵机的响应速度。

四、PWM信号控制舵机的注意事项1. PWM信号的频率选取- 通常舵机的工作频率在50Hz到300Hz之间,选择合适的频率可以保证舵机的正常工作。

- 过低的频率可能导致舵机颤动或者无法工作。

2. PWM信号的占空比设置- 根据舵机的校准模型,设置PWM信号的占空比可以精确控制舵盘的位置。

- 过大或过小的占空比可能导致舵盘不能准确到达期望位置。

五、总结本文深入探讨了舵机的工作原理以及PWM信号在舵机控制中的应用。

舵机的工作原理

舵机的工作原理

舵机的工作原理舵机是一种常用的电机控制装置,广泛应用于机器人、无人机、模型飞机、船舶等领域。

它的主要功能是根据输入的控制信号,控制输出轴的位置或角度,从而实现精确的位置控制。

舵机的工作原理可以简单地分为三个部分:电机、控制电路和反馈装置。

1. 电机部分:舵机的核心部分是一个直流电机,通常是一个直流有刷电机。

电机由一个定子和一个转子组成。

定子是一个线圈,通过电流激励产生一个磁场。

转子是一个磁铁,它会受到定子磁场的作用而转动。

2. 控制电路部分:控制电路是用来控制电机的转动方向和角度的。

它通常由一个微控制器或专用的控制芯片组成。

控制电路接收来自外部的控制信号,根据信号的大小和频率来控制电机的转动。

控制信号通常是一个脉冲宽度调制(PWM)信号。

脉冲的宽度决定了舵机的角度位置,通常在0.5ms到2.5ms之间。

脉冲的频率决定了舵机的转动速度,通常在50Hz到300Hz之间。

3. 反馈装置部分:舵机通常配备了一个反馈装置,用于检测输出轴的位置或角度。

最常见的反馈装置是一个旋转电位器,它与输出轴相连,可以测量输出轴的角度。

反馈装置将输出轴的位置信息反馈给控制电路,以便控制电路可以调整电机的转动,使输出轴达到期望的位置。

舵机的工作原理可以简单概括为:控制电路接收到输入信号后,根据信号的大小和频率控制电机的转动。

电机转动后,反馈装置检测输出轴的位置,并将信息反馈给控制电路。

控制电路根据反馈信息调整电机的转动,使输出轴达到期望的位置。

需要注意的是,舵机的工作原理可能会因不同品牌或型号而有所不同,但以上是舵机的基本工作原理。

在实际应用中,还需要考虑到舵机的额定电压、扭矩、速度等参数,以及与其他电子元件的配合使用等因素。

总结:舵机是一种常用的电机控制装置,通过电机、控制电路和反馈装置的协同工作,实现精确的位置控制。

控制电路接收输入信号后,控制电机的转动,反馈装置检测输出轴的位置,并将信息反馈给控制电路,以便控制电路可以调整电机的转动,使输出轴达到期望的位置。

舵机的应用原理

舵机的应用原理

舵机的应用原理什么是舵机?舵机是一种用来产生转矩或角位移的电机装置,常用于机器人、航空模型、机械臂等设备中。

它的主要作用是通过控制输出轴的角度,使得舵机能够控制设备在水平、垂直或斜向上的运动。

舵机的工作原理舵机的工作原理可以分为三个主要部分:位置传感器、控制电路和电机。

1. 位置传感器舵机内部通常配备了位置传感器,用于检测输出轴的角度。

常见的传感器类型有旋转电位器、磁编码器和角度计。

•旋转电位器:旋转电位器是一种使用滑动触点和旋转轴的电阻器。

当输出轴转动时,旋转电位器会相应地改变阻值,通过测量阻值的变化,来确定输出轴的位置。

•磁编码器:磁编码器是一种使用磁场感应原理的传感器。

它通过检测输出轴附近的磁场变化来确定输出轴的位置。

•角度计:角度计是一种直接测量输出轴角度的传感器。

它通常由一个旋转部件和一个固定部件组成,旋转部件随着输出轴的转动而改变位置,固定部件用来记录旋转部件的位置。

2. 控制电路控制电路是舵机的核心部分,它负责接收控制信号并控制电机的转动。

控制电路通常包含一个比较器和一个反馈电路。

•比较器:比较器用来比较输入信号与反馈信号的差异。

根据差异的大小,比较器可以确定电机需要转动的方向和速度。

•反馈电路:反馈电路用来接收位置传感器的信号,并将信号送回比较器,以便调整电机的运动。

反馈电路的作用是使输出轴能够精确地停止在指定的位置。

3. 电机舵机的电机负责输出转矩或角位移。

舵机通常采用直流电机或步进电机作为驱动装置,这些电机具有良好的控制性能和精度。

•直流电机:直流电机是一种通过直流电源供电并将电能转换为机械能的设备。

通过调整电流的方向和大小,舵机可以控制输出轴的角度和速度。

•步进电机:步进电机是一种特殊类型的电机,通过控制输入信号的脉冲来控制输出轴的转动。

步进电机的优点是能够精确地控制输出角度,并具有良好的静态和动态性能。

舵机的应用领域舵机由于其精确控制和灵活性而在许多领域得到广泛应用。

以下是舵机常见的应用领域:•机器人:舵机广泛应用于各种类型的机器人,例如人形机器人、工业机器人和教育机器人。

舵机控制原理是什么_舵机的控制方法

舵机控制原理是什么_舵机的控制方法

舵机控制原理是什么_舵机的控制方法舵机,是指在自动驾驶仪中操纵飞机舵面(操纵面)转动的一种执行部件。

分有:①电动舵机,由电动机、传动部件和离合器组成。

接受自动驾驶仪的指令信号而工作,当人工驾驶飞机时,由于离合器保持脱开而传动部件不发生作用。

②液压舵机,由液压作动器和旁通活门组成。

当人工驾驶飞机时,旁通活门打开,由于作动器活塞两边的液压互相连通而不妨害人工操纵。

此外,还有电动液压舵机,简称“电液舵机”。

舵机的大小由外舾装按照船级社的规范决定,选型时主要考虑扭矩大小。

如何审慎地选择经济且合乎需求的舵机,也是一门不可轻忽的学问。

本文首先介绍了舵机工作原理,其次阐述了舵机控制原理及舵机的追随特性,最后介绍了舵机的控制方法和舵机对速度的控制。

舵机工作原理舵机的伺服系统由可变宽度的脉冲来进行控制,控制线是用来传送脉冲的。

脉冲的参数有最小值,最大值,和频率。

一般而言,舵机的基准信号都是周期为20ms,宽度为1.5ms。

这个基准信号定义的位置为中间位置。

舵机有最大转动角度,中间位置的定义就是从这个位置到最大角度与最小角度的量完全一样。

最重要的一点是,不同舵机的最大转动角度可能不相同,但是其中间位置的脉冲宽度是一定的,那就是1.5ms。

如下图:角度是由来自控制线的持续的脉冲所产生。

这种控制方法叫做脉冲调制。

脉冲的长短决定舵机转动多大角度。

例如:1.5毫秒脉冲会到转动到中间位置(对于180°舵机来说,就是90°位置)。

当控制系统发出指令,让舵机移动到某一位置,并让他保持这个角度,这时外力的影响不会让他角度产生变化,但是这个是由上限的,上限就是他的最大扭力。

除非控制系统不停的发出脉冲稳定舵机的角度,舵机的角度不会一直不变。

当舵机接收到一个小于1.5ms的脉冲,输出轴会以中间位置为标准,逆时针旋转一定角度。

接收到的脉冲大于1.5ms情况相反。

不同品牌,甚至同一品牌的不同舵机,都会有不同的最大值和最小值。

舵机控制器原理

舵机控制器原理

舵机控制器原理舵机控制器原理第一章:引言舵机是一种常用于控制机械运动的装置,广泛应用于机器人、模型飞机、工业自动化等领域。

舵机控制器作为舵机控制的核心部件,承担着信号处理和驱动输出功能。

本章将介绍舵机的基本概念、工作原理以及舵机控制器在舵机控制中的作用。

第二章:舵机工作原理舵机是一种将电信号转化为运动的执行器。

通常由直流电机、功率驱动电路和位置反馈装置组成。

2.1 直流电机舵机中常用的直流电机是一种由电磁铁产生的转矩来驱动转动的电机。

通过电磁铁的磁场和永磁体之间的作用力,实现电能到机械能的转换。

2.2 位置反馈装置舵机的位置反馈装置主要用来检测舵机的角度,并将检测到的信息反馈给控制器。

目前常用的位置反馈装置主要有光电编码器、磁编码器等。

2.3 功率驱动电路舵机的功率驱动电路主要负责将信号处理后的控制信号转换为电流、电压等能够驱动电机的形式。

常用的功率驱动电路包括H桥驱动电路、驱动芯片等。

第三章:舵机控制器的工作原理舵机控制器是舵机控制的核心,其主要功能是接收外部控制信号并进行信号处理,然后输出对应的驱动信号给舵机。

舵机控制器的工作原理一般可以分为以下几个步骤:3.1 接收控制信号舵机控制器通过与系统中的控制设备(如遥控器、微控制器等)建立通信,接收外部的控制信号。

3.2 信号处理接收到的控制信号包括脉宽调制(PWM)信号等,舵机控制器需要对这些信号进行处理,提取出有效信息,并转换为合适的控制量。

3.3 控制算法舵机控制器根据处理后的信号通过控制算法来确定舵机的运动方式和目标位置,包括位置控制和速度控制等。

3.4 输出驱动信号控制器根据控制算法得到的控制量,通过功率驱动电路将驱动信号转换为电流或电压等形式,驱动舵机的运动。

第四章:舵机控制器的应用舵机控制器广泛应用于机器人、模型飞机、船舶、工业自动化等领域。

在机器人领域,舵机控制器能够实现机器人关节的运动控制;在模型飞机中,舵机控制器能够控制舵面的位置,实现飞机的姿态调整。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、舵机的原理
标准的舵机有3条导线,分别是:电源线、地线、控制线,如图2所示。

以日本FUTABA-S3003型舵机为例,图1是FUFABA-S3003型舵机的内部电路。

3003舵机的工作原理是:PWM信号由接收通道进入信号解调电路BA6688的12脚进行解调,获得一个直流偏置电压。

该直流偏置电压与电位器的电压比较,获得电压差由BA6688的3脚输出。

该输出送入电机驱动集成电路BAL6686,以驱动电机正反转。

当电机转动时,通过级联减速齿轮带动电位器Rw1旋转,直到电压差为O,电机停止转动。

舵机的控制信号是PWM信号,利用占空比的变化,改变舵机的位置。

有个很有趣的技术话题可以稍微提一下,就是BA6688是有EMF控制的,主要用途是控制在高速时候电机最大转速。

原理是这样的:
收到1个脉冲以后,BA6688内部也产生1个以5K电位器实际电压为基准的脉冲,2个脉冲比较以后展宽,
输出给驱动使用。

当输出足够时候,马达就开始加速,马达就能产生EMF,这个和转速成正比的。

因为取的是中心电压,所以正常不能检测到的,但是运行以后就电平发生倾斜,就能检测出来。

超过EMF 判断电压时候就减小展宽,甚至关闭,让马达减速或者停车。

这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)
一些国产便宜舵机用的便宜的芯片,就没有EMF控制,马达、齿轮的机械惯性就容易发生过冲现象,产生抖舵
电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源.电压通常介于4~6V,一般取5V。

注意,给舵机供电电源应能提供足够的功率。

控制线的输入是一个宽度可调的周期性方波脉冲信号,方波脉冲信号的周期为20 ms(即频率为50 Hz)。

当方波的脉冲宽度改变时,舵机转轴的角度发生改变,角度变化与脉冲宽度的变化成正比。

某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围3来表示。

二、数码舵机VS 模拟舵机
数码舵机比传统的模拟舵机,在工作方式上有一些优点,但是这些优点也同时带来了一些缺点。

传统的舵机在空载的时候,没有动力被传到舵机马达。

当有信号输入使舵机移动,或者舵机的摇臂受到外力的时候,舵机会作出反应,向舵机马达输出驱动电压。

由第一节的电路分析我们知道——马达是否获得驱动电压,取决于BA6688的第3脚是否输出一个电压信号给BAL6686马达驱动IC。

数码舵机最大的差别是在于它处理接收机的输入信号的方式。

相对与传统的50脉冲/秒的PWM信号解调方式,数码舵机使用信号预处理方式,将频率提高到300脉冲/秒。

因为频率高的关系,意味着舵机动作会更精确,“无反应区”变小。

以下的三个图表各显示了两个周期的开/关脉冲。

图1是空载的情况;图2是脉冲宽度较窄,比较小的动力信号被输入马达;图3是更宽,持续时间更长的脉冲,更多的输入动力。

您可以想象,一个短促的脉冲,紧接着很长的停顿,这意味着舵机控制精度是不够高的,这也是为什么模拟舵机有“无反应区”的存在。

比如说,舵机对于发射机的细小动作,反应迟钝或者根本就没有反应。

而数码舵机提升了脉冲密度,轻微的信号改变都会变的可以读取,这样无论是遥控杆的轻微变动,或者舵机摇臂在外力作用下的极轻微变动,都会能够检测出来,从而进行更细微的修正。

三、数码舵机的缺点:
以上我们已经知道数码舵机会更精确这个优点,那么我们来看数码舵机的缺点
1、数码舵机需要消耗更多的动力。

其实这是很自然的。

数码舵机以更高频率去修正马达,这一定会增加总体的动力消耗。

2、相对教短的寿命。

其实这是很自然的。

马达总在转来转去做修正,这一定会增加马达等转动部位的消耗。

四、拟人化比喻
技术性的东西说了这么多,也许很多对电路原理不熟悉的朋友还是不明白,呵呵,举个简单的例子来说明吧!
比如遥控器是老师,舵机控制电路是家长,舵机的马达是小孩
现在的任务是老师要求家长辅导孩子做一个动作,比如倒立
以数字舵机而言,家长自主地给这个动作设置了非常非常严格的标准,他要求孩子倒立时在鞋面上摆一个竖立的硬币,然后盯着硬币,硬币向左一震动他在右边给孩子一鞭子,硬币向右一震动他在左边给孩子一鞭子.........总之他要求的不再是老师要求的“倒立”,而是倒立以后顶一枚不倒的硬币..........
模拟舵机的家长部分则是柔和派,老师要求倒立是吧?他忠实地按老师的要求,让孩子倒立起来,孩子身体的轻微调整他不去关注了,他只关心是不是偏移了老师的标准,呵呵
五、实际应用选择
我们已经知道模拟舵机对于极轻微的外力干扰导致舵机盘移位的敏感度,和舵机执行命令的精确度,是不如数码舵机的了,那么我们是不是应该尽量使用数码舵机呢我个人而言不是这么认为。

首先——舵机的素质,其实不单纯是电路决定的,还有舵机的齿轮精度,还有非常非常关键的舵机电位器的精度。

一颗质量上乘的模拟舵机,往往比电路虽然是数码但是零件却是普通货色的数码舵机更准确,更不会抖舵。

其次,要知道我们在模型车上应用的时候,很多时候太高的精度并不是好事!比如你玩1/8的车,特别是大脚车和越野车,那么烂的路面导致车时而滑动适合腾空,动不动就是零点几秒、N公分的偏差,舵机的微秒级别敏感、微米级别精度对整个事件能起怎么改善??那叫神经质的舵机反应...........
其实应用在1/8车辆上,一颗0.1秒反应的模拟舵机是更合适的搭配。

它会更省电,更顺滑,不会那么神经质。

而且最重要的——它不会在一台转向虚位有几毫米的1/8越野车上,去不停地吱吱叫着去找那0.1毫米的居中(其实你即使把舵机连杆给它拆掉,让舵机空转,它也往往找不到那0.1毫米的居中,只是自己不停地吱吱叫着折腾自己而已,哈哈)
实际的应用上,我建议是1/10的竞赛级别房车,暴力型的飞机,可以选用数码舵机。

所谓神经质配神经质,呵呵。

其实我个人选择舵机,更看重的是品牌和玩家反响,而不是某些山寨工厂一力鼓吹的什么狗屁数码........。
