分频器的设计
斯泊特分频器设计方案

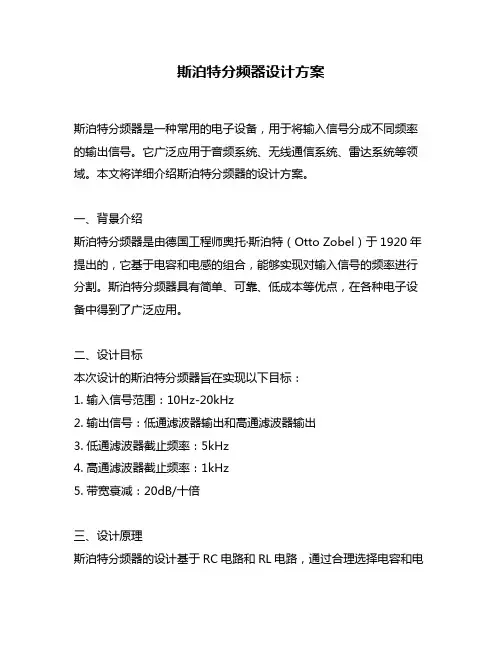

斯泊特分频器设计方案斯泊特分频器是一种常用的电子设备，用于将输入信号分成不同频率的输出信号。
它广泛应用于音频系统、无线通信系统、雷达系统等领域。
本文将详细介绍斯泊特分频器的设计方案。
一、背景介绍斯泊特分频器是由德国工程师奥托·斯泊特（Otto Zobel）于1920年提出的，它基于电容和电感的组合，能够实现对输入信号的频率进行分割。
斯泊特分频器具有简单、可靠、低成本等优点，在各种电子设备中得到了广泛应用。
二、设计目标本次设计的斯泊特分频器旨在实现以下目标：1. 输入信号范围：10Hz-20kHz2. 输出信号：低通滤波器输出和高通滤波器输出3. 低通滤波器截止频率：5kHz4. 高通滤波器截止频率：1kHz5. 带宽衰减：20dB/十倍三、设计原理斯泊特分频器的设计基于RC电路和RL电路，通过合理选择电容和电感的数值，可以实现对输入信号进行不同频率范围的分割。
1. 低通滤波器设计原理低通滤波器用于传递低于截止频率的信号，阻塞高于截止频率的信号。
通过串联RC电路可以实现低通滤波器的设计。
2. 高通滤波器设计原理高通滤波器用于传递高于截止频率的信号，阻塞低于截止频率的信号。
通过并联RL电路可以实现高通滤波器的设计。
四、电路图设计根据以上设计目标和原理，我们可以得到如下电路图：1. 低通滤波器电路图：```R1IN ----/\/\/\----+---- OUT_LP|---C1|GND```2. 高通滤波器电路图：```L1IN ----| |-----+---- OUT_HP|-----C2|GND```五、元件选择与计算1. 选择电阻(R)和电容(C)元件：根据截止频率和带宽衰减要求，我们可以使用以下公式来计算所需元件数值：- 对于低通滤波器：R1 = 1 / (2 * π * fc * C1)- 对于高通滤波器：L1 = R2 / (2 * π * fc)C2 = 1 / (2 * π * fc * R2)其中，fc为截止频率，R1、R2为电阻值，C1、C2为电容值。
分频器设计_可控型
现代科技的发展对信号源提出了越来越高的要求，要求信号源的频带宽、频率分辨率高、频率稳定度高、相位噪声和杂散很低、能程控等.频率合成技术是产生大量高精度频率信号的主要技术，频率合成器是一种相位锁定装置，是通讯、雷达、仪器仪表、高速计算机和导航设备中的一个重要组成部分。
频率合成器是可由一个工作范围在G地范围的锁相环构成.在高频范围内工作的锁相环是整个系统中功耗最大的部分之一，因此对锁相环的低功耗研究对降低整个系统的功率损耗有着重要的意义.分数分频频率合成器则是近年来出现的一种新技术，它与传统的整数分频频率合成器相比具有频率分辨率高、相位噪声低等优点。
前置分频器位于高频锁相环的反馈部分.由于工作频率很高，前置分频器也是锁相环中功耗最大的部分之一。
低功耗的前置分频器设计可以很大程度上降低整个锁相环的功率损耗.目录摘要 ................................................................................................................ 错误！未定义书签。
Abstract ........................................................................................................... 错误！未定义书签。
目录 .. (1)引言 (1)一、分频器设计 (2)1.1、分频器的系统介绍 (2)1.2、前置放大器的设计 (3)二、前置分频器单元结构 (3)2.1、TSPC结构 (3)2.2、传统结构 (4)2.3、转换器 (5)三、小数分频器中预分频器的设计 (5)3.1、小数分频器相位杂散的分析 (5)3.2、可编程预分频器结构 (6)结论 (6)参考文献 (8)引言所谓频率合成，又称频率综合，简称频综，是由一个(或几个)具有低相位噪声、高精度和高稳定度等综合指标的参考频率源经过电路上的混频、倍频或分频等信号处理，以便对其进行数学意义上的加、减、乘、除等四则运算，从而最终产生大量具有同样精确度与稳定度的频率源。
分频器设计实验报告
分频器设计实验报告一、实验目的本次实验的主要目的是设计并实现一个分频器，以深入理解数字电路中频率分频的原理和实现方法，掌握相关的电路设计和调试技能。
二、实验原理分频器是一种数字电路，用于将输入的时钟信号的频率降低为原来的 1/N，其中 N 为分频系数。
常见的分频器有偶数分频器和奇数分频器。
偶数分频器的实现相对简单，可以通过计数器来实现。
当计数器计数值达到分频系数的一半时，输出信号翻转，从而实现偶数分频。
奇数分频器的实现则较为复杂，通常需要使用多个触发器和组合逻辑电路来实现。
在本次实验中，我们将分别设计一个偶数分频器（以 4 分频为例）和一个奇数分频器（以 3 分频为例）。
三、实验器材1、数字电路实验箱2、示波器3、逻辑分析仪4、集成电路芯片（如 74LS 系列芯片）四、实验步骤（一）4 分频器的设计与实现1、原理图设计使用 74LS161 四位二进制同步计数器作为核心器件。
将计数器的时钟输入端连接到输入时钟信号。
将计数器的输出端 Q2 和 Q0 通过与门连接到一个 D 触发器的时钟输入端。
将 D 触发器的输出端作为 4 分频器的输出。
2、硬件连接按照原理图在数字电路实验箱上进行芯片的插装和连线。
3、调试与测试输入一个频率稳定的时钟信号。
使用示波器观察输入时钟信号和输出分频信号的波形，验证是否实现了 4 分频。
（二）3 分频器的设计与实现1、原理图设计使用两个 D 触发器和一些组合逻辑门（如与门、或门等）来实现 3 分频。
第一个 D 触发器的输出作为第二个 D 触发器的输入。
通过组合逻辑门对两个 D 触发器的输出进行处理，得到 3 分频的输出信号。
2、硬件连接按照原理图在数字电路实验箱上进行芯片的插装和连线。
3、调试与测试输入一个频率稳定的时钟信号。
使用示波器观察输入时钟信号和输出分频信号的波形，验证是否实现了 3 分频。
五、实验结果（一）4 分频器实验结果通过示波器观察输入时钟信号和输出分频信号的波形，发现输出信号的频率为输入信号频率的 1/4，成功实现了 4 分频功能。
基于FPGA的分频器设计

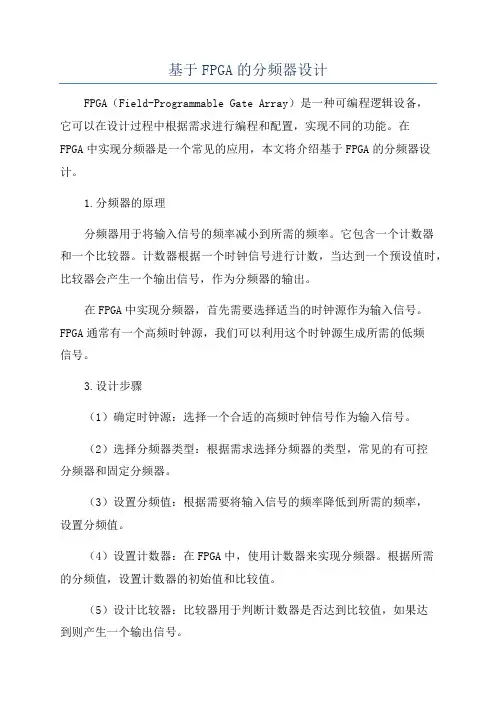

基于FPGA的分频器设计FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，它可以在设计过程中根据需求进行编程和配置，实现不同的功能。
在FPGA中实现分频器是一个常见的应用，本文将介绍基于FPGA的分频器设计。
1.分频器的原理分频器用于将输入信号的频率减小到所需的频率。
它包含一个计数器和一个比较器。
计数器根据一个时钟信号进行计数，当达到一个预设值时，比较器会产生一个输出信号，作为分频器的输出。
在FPGA中实现分频器，首先需要选择适当的时钟源作为输入信号。
FPGA通常有一个高频时钟源，我们可以利用这个时钟源生成所需的低频信号。
3.设计步骤（1）确定时钟源：选择一个合适的高频时钟信号作为输入信号。
（2）选择分频器类型：根据需求选择分频器的类型，常见的有可控分频器和固定分频器。
（3）设置分频值：根据需要将输入信号的频率降低到所需的频率，设置分频值。
（4）设置计数器：在FPGA中，使用计数器来实现分频器。
根据所需的分频值，设置计数器的初始值和比较值。
（5）设计比较器：比较器用于判断计数器是否达到比较值，如果达到则产生一个输出信号。
（6）输出信号：比较器产生的输出信号作为分频器的输出信号，可以将其连接到需要的模块或引脚。
4.分频器设计实例下面以一个简单的可控分频器为例进行分频器的设计。
假设需要将输入信号的频率分频为输入频率的1/8，即输入频率为100MHz，输出频率为12.5MHz。
根据步骤，我们可以选择一个100MHz的时钟源作为输入信号。
然后，设置分频值为8，计数器的初始值为0，比较值为7（8-1）。
接下来，在FPGA中使用一个8位计数器来实现分频器。
计数器的输出连接到一个8位比较器，比较器的输出即为分频器的输出信号。
最后，将输出信号连接到需要的模块或引脚，以完成分频器的设计。
5.总结本文介绍了基于FPGA的分频器设计。
分频器是将输入信号的频率降低到所需频率的设备，可通过在FPGA中实现计数器和比较器来完成。
课程设计—分频器的制作
电子技术课程设计报告学院：专业班级：学生姓名：学号：指导教师：完成时间：成绩：分频器的制作设计报告一. 设计要求把1000HZ的信号分成500Hz，100Hz的信号，用拨动开关控制。
发挥部分：1、200Hz信号的产生 2、倍频信号的产生。
二. 设计的作用、目的1、掌握运用中规模集成芯片设计分频器的方法。
2、掌握使用与非门、555单稳态产生倍频信号的方法。
三.设计的具体实现1、单元电路设计(或仿真)与分析1、分频信号的产生：电路图如下74ls192是同步十进制可逆计数器，具有双时钟输入，并具有异步清零等功能。
在此电路中，计数器处于加计数状态，输入脉冲1000Hz由5脚输入，用清零法组成进制可变的计数器，并通过单刀双掷开关控制。
仿真结果图如下：①当开关拨到1档时，上面频率计数器计输入信号频率为1000Hz，下面频率计数器计数频率为500Hz信号。
②当开关拨到2档时，上面频率计数器计输入信号频率为1000Hz，下面输出频率计数器显示100Hz信号。
2、200Hz信号的产生：电路图如下74ls192是同步十进制可逆计数器，具有双时钟输入，并具有异步清零等功能。
仿真结果图如下：在此电路中，计数器处于加计数状态，输入脉冲1000Hz由5脚输入，用清零法组成进制可变的计数器，2脚即输出200Hz信号。
2、倍频信号的产生：倍频信号原理图如下，输入信号由最左端输入方波（频率大于1000Hz并且峰峰值大于3v小于5v效果好）其中第一个与非门连接成非门使用，起着对输入信号倒相的作用。
这样，当有一个方波脉冲信号输入时，由C1、R1组成的微分电路将在脉冲信号的前沿产生一个正向微分脉冲信号，同时在方波下降沿处产生负向脉冲，另一路经过反相后，C2、R2微分电路产生负向脉冲（另一路产生正向脉冲同时）和负向脉冲，经过二极管滤除正向脉冲作为555单稳态的2脚触发端输入信号，而555单稳态3脚输出倍频后的方波。
仿真结果图如下：左端频率计数器显示的是输入的1000Hz的信号，右端频率计数器显示的是倍频后输出的2000Hz的信号示波器显示：号2000Hz。
分频器的设计原理
分频器的设计原理
分频器的设计原理是将输入信号分成多个具有不同频率的输出信号。
通过使用不同的电路和技术，可以将输入信号分频为两个或更多个频率不同的输出信号。
常见的分频器设计原理包括以下几种：
1. 分频器基于计数器：通过使用计数器电路，将输入信号的频率除以一个固定的整数值，从而获得分频后的输出信号。
计数器经过一定的计数周期后重新开始计数，实现分频功能。
2. 分频器基于锁相环（PLL）：锁相环是一种反馈控制系统，通过将输入频率与参考频率进行比较，并不断调整输出频率，使其与输入频率相同或成比例，从而实现分频功能。
3. 分频器基于频率合成器：频率合成器是一种电路，可以将不同的频率合成为所需的频率。
通过设置合适的频率合成比例，可以实现输入信号的分频。
4. 分频器基于滤波器：滤波器可以选择性地通过或屏蔽特定频率范围的信号。
通过设计适当的滤波器，可以将输入信号的特定频率分离出来作为输出信号。
以上是一些常见的分频器设计原理，不同的应用场景可能采用不同的设计原理。
分频器广泛应用于无线通信、音频处理、数字信号处理等领域。
分频器设计
分频器设计分频器是一种电子电路，能够将输入信号分解成不同频率的输出信号。
在电子系统中，分频器扮演着重要的角色，被广泛应用于通信、信号处理、计算机等领域。
分频器的设计需要考虑许多因素，包括分频比、频率范围、输出信号质量等。
下面将以一个简单的二分频器为例，介绍分频器的设计过程。
首先，我们需要根据要求确定分频比。
假设我们需要设计一个二分频器，即将输入信号的频率减小一半，可得到输出信号的频率。
其次，我们需要选择适当的电子元件组成电路。
在这个例子中，我们可以使用D触发器和与门组成二分频器。
D触发器是一种特殊的触发器，具有两个输入端(D和时钟信号CLK)和两个输出端(Q和Q’)。
根据D触发器的特性，当CLK信号上升沿到来时，Q端的信号会根据D端的信号进行更新。
具体地说，我们将输入信号接入D触发器的CLK端，将输出信号接入D触发器的D端。
当输入信号的频率较高时，D触发器在每个时钟周期都会根据输入信号更新一次输出信号，从而使输出信号的频率减小一半。
同时，我们还需要使用与门将原始输入信号与输出信号进行“与”运算。
与门是一种逻辑门，只有当所有输入信号都为高电平时，输出信号才为高电平。
在二分频器的设计中，输出信号只有当原始输入信号和分频后的输入信号都为高电平时，才为高电平。
通过与门可以实现这一功能。
最后，我们需要考虑电路的摆放和电源的供应。
将D触发器和与门适当摆放，以确保信号传输和电路工作的稳定性。
同时，供应适当的电源电压和电流，以满足电路工作的要求。
总结起来，分频器是一种实现信号分解的电子电路。
通过选择适当的元件组成电路，并考虑电路布局和电源供应等因素，可以设计出满足不同需求的分频器。
分频器的设计需要充分理解电子元件的特性和工作原理，并根据要求进行合理设计和优化，以实现预期的信号分解效果。
verilog分频器的设计原理
Verilog分频器的设计原理一、概述Verilog分频器是数字电路设计中常用的一个模块，它可以将输入的时钟信号分频成较低频率的信号。
在数字系统中，分频器的应用非常广泛，可以用于时钟频率控制、时序信号生成等领域。
本文将介绍Verilog分频器的设计原理，帮助读者了解其工作原理和实现方法。
二、分频器的基本结构1. 分频器的概念分频器是一种能够将输入时钟信号分频成较低频率的信号的电路。
在数字系统中，分频器通常用于降低时钟频率，以满足某些特定的时序要求。
其基本原理是通过对输入时钟信号进行计数和判断，当计数值达到一定阈值时输出一个时钟脉冲，从而实现对输入信号的分频操作。
2. 分频器的基本结构一个简单的分频器通常由计数器和触发逻辑两部分组成。
计数器用于对输入信号进行计数，触发逻辑用于判断计数值是否达到分频的要求，并生成相应的时钟脉冲输出。
根据计数器的位宽和触发逻辑的设计，可以实现不同的分频比。
三、Verilog分频器的设计原理1. Verilog分频器的模块化设计在Verilog中，通常将分频器设计为一个独立的模块，通过实例化和连接可以方便地集成到更大的数字系统中。
分频器的模块化设计可以使其具有良好的可重用性和扩展性，提高数字系统的整体设计效率。
2. Verilog分频器的时序要求在Verilog中设计分频器时，需要考虑到时钟信号的时序要求。
由于分频器通常用于时序控制，因此需要保证分频的输出信号能够与系统中其他模块的时钟信号同步，避免出现不稳定和不可预测的情况。
3. Verilog分频器的实现方法在Verilog中，可以使用寄存器、计数器和逻辑门等原语来实现分频器的功能。
通过合理的组合和连接这些原语，可以实现不同的分频比和时钟脉冲输出。
Verilog语言本身对于多种数字逻辑的建模和描述具有很好的支持，可以方便地实现各种分频器的设计。
四、Verilog分频器的设计实例1. 2分频器的设计以2分频器为例，其实现原理比较简单。
分频器的设计
（2）具体软件设计：1．分频模块FENPINQI：系统时钟CLK经过分频器后形成64分频后输出CLK1。
entity fenpinqi isport(clk:in std_logic;--系统时钟做输入。
clk1:out std_logic);end;architecture beh of fenpinqi issignal add:std_logic_vector(12 downto 0);--定义中间累加信号量。
beginprocess(clk)beginif clk'event and clk='1' thenif add="1111111111111" then add<="0000000000000";--当中间信号add累加到“1111111111111”时归零。
else add<=add+1;--每遇一个clk的上升沿则add加1。
end if;end if;clk1<=add(5);--取add(4)时频率高实验箱A上屏幕不能显示,取add(5)将频率再缩小一倍可以显示，取add（5）实现64分频。
end process;end;2．地址生成模块DIZHI：产生一个八位的二进制地址送给数字信号存储器，一共256个地址对应256个数字码元值。
entity dizhi3 isport(clk:in std_logic;--经2次分频后的时钟（频率较低的）做输入。
address:out std_logic_vector(7 downto 0));end;architecture beh of dizhi3 issignal add: std_logic_vector(7 downto 0); --定义中间累加信号量。
beginprocess(clk)beginif clk'event and clk='1' thenif add="11111111" then add<="00000000";--当中间信号add累加到“111”时归零。
分频器的简易计算与制作
分频器的简易计算与制作一、分频器的计算1.1阶分频器及其计算通常采用1阶（6dB/Out）3dB降落点交叉型、其特点是高、低通和带通滤波器采用同值的L和CL=R/2πf c=159R/f c (mH)C=1/2πf c R=159000/f c R(µF)2. 2阶分频器及其计算（1）3dB降落点交叉型f c=225R/f c(mH)f c R=113000/f c/R(µF)（2）6dB降落点交叉型只需将高、低通滤波器的f c向上和向下移到1.3f c和0.76f c位置L=22FR/f c0.76=296R/f c(mH)C=113000/0.76f c R=148000/Rf c(µF)3．阻抗补偿电路的计算（C为无极性电容）（1）以音圈电感为主要依据R=R o(喇叭阻抗)C=L bm/R e2(µF)( L bm为音圈电感量、R e为音圈直流电阻)（2）以某个频侓点的阻抗为主要设计依据R=R o(喇叭阻抗)C=159000Z/FR2 (µF)F为最佳的阻抗补偿点频率，一般选在单元曲线上升幅度达6dB处。
即比额定阻抗大一倍处。
Z为f处的阻抗（即Z=2R o）二、常用分频器的相位特性1. 1阶−3dB降落点交叉型高通部分相位旋转至+45，低通部分旋转至−45、两者有90的相位差，高低单元在分频点附近的辐射声有部分被抵消，一般取−3dB落点处交叉。
2.2阶−6dB降落点交叉型高低单元应反向连接，一般取−6dB落点处交叉。
3.非对称−4.5dB落点交叉型（1阶低+2阶高）高通部分旋转至90、低通部分旋转至−45，若同向相接则相位差为135、反向则为−45，正好可校正到低单元平面排列时产生的+45相位差。
三.电感线圈制作数据220四、分频器的设计实例1. 电路选择及参数的选取（1）选非对称−4.5dB落点交叉型（1接低通+2阶高通）（2）f c取3200HZ2.计算方法：L1=159R/0.9f c=159×8/0.9×3200=0.44mH(140T)L2=225R/1.1f c=225×8/1.1×3200=0.51/mH(150T)C2=113000/1.1f c R=113000/1.1×3200×8=4.01µ3.阻抗补偿网络的计算R=R低=8Ω实测低音单元至2400HZ时，Z=2R低=16ΩC=159000×16/2400×64=16.6µ。
分频器的设计
分频器的设计首先讲一下单元：一般情况下，我们对单元按频率会划分为超高音，高音，中高音，中音，重低音，低音，超低音超高音：負責22kHz以上的頻率高音：負責5000Hz~22kHz頻率.中音：負責1500~5000Hz頻率低音：負責1500Hz以下頻率超低音(增加)負責200Hz以下頻率也有网友提出其他的划分标准以A音（C调的“哆来咪法嗦啦西”的“啦”音，频率为440赫兹）为基准音，以倍频的形式向下三个八度向上五个八度，把全音域分为八个八度，一个个八度就是音响上常说的一个倍频程（1oct)。
具体的划分是这样的：55－110赫兹，110－220赫兹，220－440赫兹，440－880赫兹，880－1760赫兹，1760－3520赫兹，3520－7040赫兹，7040－14080赫兹，共八段（八个八度）。
这样就很清晰的看出频段的划分了。
110赫兹以下－超低频；110－220赫兹－低频；220－440赫兹－中低频；440－880赫兹－低中频；880－1760赫兹－中频；1760－3520赫兹－中高频；3520－7040赫兹－高频；7040赫兹以上－超高频。
还有两种频段划分方法以“E”音划分-20 次低频20-40 极低频40-80 低频下段80-160 低频上段160-320 中频下段320-640 中频中段640-1280 中频上段1280-2560 高频下段2560-5120 高频中段5120-10240 高频上段10240- 极高频以“C”划分-63 极低频63-125 低频下段125-250 低频上段250-500 中频下段500-1K 中频中段1K-2K 中频上段2K-4K 高频下段4K-8K 高频上段8K- 极高频分频器的主要元件：电阻，电感，电容电阻在分频器中的作用：调整灵敏度电感：其特性是阻挡较高频率，只让较低的频率通过电容：其特性与电感刚好相反，也就是阻挡频率通过电容器：当电容器两端加载电压的时候，两端就会感应并存储电荷，所以电容器是一个临时的储存电能的器件，当电容器两端电压变化很快的时候【即高频】，由于电压变化太快导致两端感应电荷也同步地变化，也就等效于有电流流过电容器，而当频率很低的时候，电容器两端电压变化很慢，近似没有电流流过。
分频器设计
2
⎛ ⎛ 1 ⎞ 1 ⎞ 0.1A C -1 + ⎜ 1- 2 ⎟ ( mH ) ⎜ 1- 2 ⎟ + 10 2Q 2Q ⎝ ⎠ ⎝ ⎠ ⎛ ⎛ 1 ⎞ 1 ⎞ 0.1A C -1 + ⎜ 1- 2 ⎟ ⎜1- 2 ⎟ + 10 ⎝ 2Q ⎠ ⎝ 2Q ⎠
2
Q C= 2πRf C
( μ F)
⎛ ⎞ 2 ⎛ ⎛ ⎜ 1 ⎞ 1 ⎞⎟ 0.1A C -1 + ⎜ 1- 2 ⎟ ⎟ ⎜1- 2 ⎟ + 10 ⎜ ⎝ 2Q ⎠ ⎝ 2Q ⎠ ⎟ ⎜ 交叉点的相位为：-ArcTan ⎜ 2 ⎛ ⎞ ⎟ ⎜ Q ⎜ 1 − ⎛1- 1 ⎞ +100.1AC -1 ⎟ ⎟ ⎜ 2 ⎟ ⎜ ⎟ ⎜ 2Q 2 ⎟ ⎟ ⎜ ⎝ 2Q ⎠ ⎝ ⎠ ⎠ ⎝
对于任意衰减值A C 处交叉，可得：L＝
R 0.159R 159R 100.1AC − 1 = 100.1AC − 1 ( H ) = 100.1AC −（ 1 mH） 2πfC fC fC
分频点的相位为：-ArcTan ⎡ 100.1AC − 1 ⎤ ⎣ ⎦ 二阶低通滤波器： H (s) = 1 s s 2 + +1 Q s= jw 1 C ⎛1⎞ ；通带衰减：A P = 20Lg ⎜ ⎟； =jp，W0 = =2πf 0，Q=R W0 L LC ⎝Q⎠
π
⎧ ⎪ ⎪f C = f 0； ⎪ R 1 0.159R 1 159R 1 ∗ = ∗ ∗ 如采用中心频率交叉，则可得： (H) = ⎨L = 2πf C Q fC Q fC Q ⎪ ⎪ 1 0.159 15900 ∗ Q= ∗ Q ( F) = ∗Q ⎪C = 2πf C R fC R fC R ⎩
实验七 分频器电路设计
实验七、分频器电路设计一、实验目的1、学习任意分频器的设计方法；2、学习数控分频器的设计、分析和测试方法。
二、实验要求1、基本要求1、设计一个偶分频器2、设计一个2n分频器3、设计一个奇分频器4、设计一个半整数分频器5、设计一个数控分频器2、扩展要求1、设计一个任意N分频计数器。
N为奇数或偶数2、设计一个硬件电子琴电路三、实验原理1、偶数分频对时钟进行偶数分频，使占空比为50%。
只要使用一个计数器，在计数器的前一半时间使输出为高电平，在计数器的后一半时间使输出为低电平，即可得到偶分频时钟。
2、奇数分频对时钟进行奇数分频，使占空比为50%。
先对输入时钟的上升沿进行计数，让一个内部信号在前一半时间（分频系数除2取整）为高电平，后一半时间为低电平；再对输入时钟的下降沿进行计数，让另一个内部信号在前一半时间为高电平，后一半时间为低电平；然后将这内部两个信号相或后即得到奇数分频时钟。
3、2n分频器用一个M(2M>=f0)位的二进制计数器对输入时钟进行计数。
其第0位为输入时钟的二分频，第1位为输入时钟的四分频，第2位为输入时钟的8分频，依此类推，第n-1位为输入时钟的2n分频。
4、半整数分频器分频系数为N=0.5的整数倍的分频器电路可由一个异或门、一个模N的计数器和一个2分频构成。
通用半整数分频器电路组成如图7-1所示。
图7-1 通用半整数分频器电路框图与原理图5、数控分频器数控分频器的功能就是在输入端给定不同的输入数据时，将对输入的时钟信号有不同的分频比。
数控分频器一般是用计数值可并行预置的加法计数器完成的，方法是将计数溢出位与预置数加载输入信号相接即可。
四、实验步骤建立一个工程项目，路径如：D:\20050837\seventh ，项目名和顶层实体名为freq_div 。
1、设计一个分频系数可预置的偶分频器（如8分频器），并进行编译仿真。
2、设计一个2n 分频器（如输入频率为1024HZ ，输出频率为256HZ ，64Hz ，4Hz 等），并进行编译仿真。
实验四 分频器设计
实验四分频器设计
一、实验目的
学习分频器的vhdl设计。
二、实验原理
在数字电路中，常需要对较高频率的时钟进行分频操作，得到较低频率的时钟信号。
下面讲讲对各种分频系数进行分频的方法：
第一，偶数倍分频：偶数倍分频是大家都比较熟悉的分频，通过计数器计数是完全可以实现的。
如进行N倍偶数分频，那么可以通过由待分频的时钟触发计数器计数，当计数器从0计数到N/2-1时，输出时钟进行翻转，并使计数器复位，使得下一个时钟从零开始计数。
以此循环下去。
这种方法可以实现任意的偶数分频。
第二，奇数倍分频：奇数倍分频有两种实现方法：首先，完全可以通过计数器来实现，如进行三分频，通过待分频时钟上升沿触发计数器进行模三计数，当计数器计数到邻近值进行两次翻转，比如可以在计数器计数到1时，输出时钟进行翻转，计数到2时再次进行翻转。
即是在计数值在邻近的1和2进行了两次翻转。
这样实现的三分频占空比为1/3或者2/3。
如果要实现占空比为50%的三分频时钟，可以通过待分频时钟下降沿触发计数，和上升沿同样的方法计数进行三分频，然后下降沿产生的三分频时钟和上升沿产生的时钟进行相或运算，即可得到占空比为50%的三分频时钟。
这种方法可以实现任意的奇数分频。
三、实验内容
1．设计分频器，可以对输入时钟信号CLK进行2分频、4分频、8分频、16分频
2．设计分频器，可以对输入时钟信号CLK进行3分频，且要求输出时钟占空比为50%（选做）
四、实验报告要求
根据实验内容，在quartusⅡ中编写出VHDL实验程序，完成程序编译，建立起波形文件，设置将要分频的源信号clk时钟信号为1KHZ，将仿真的结果附在实验报告中。
分频器的设计
分频器的设计-奇偶分频 2 的 n 次方分频实现 如下电路可以实现对 CLK 的 2 分频。原理很简单，上电复位先给寄存器 一个初始值，然后只有在 CLK 上升沿 CLK_DIV2 才会翻转一次。故 CLK 两 个上升沿之后，CLK_DIV2 才完成两次翻转。 要实现 2 的 n 次方分频可以通过复用 n 次这个电路。如下所示。 偶数倍分频 方式一：如下所示。通过移位寄存器实现分频。例如要实现 2n 倍分频， 则需要用 n 个寄存器。 优点：不需要其它任何控制逻辑，只需要寄存器加一个反相器。
仿真波形如下： 思考 大家以上面的为基础，思考一下占空比可调的分频时钟的实现。
缺点：当分频倍数很大时，需要的寄存器也是倍增。当然你也可以采用复 用的方式去减少所需寄存器数目，例如，36 分频，可以做两个 6 分频器相 连，则所需寄存器为 6 个，需要的寄存器数大大减少。 方式二：如下图所示，通过计数器来实现分频。比如，做一个 2n 分频 器，则计数器计数从 0 到 n-1，CLK_DIV 就翻转一次。 代码如下（分频数为 DIV_NUM=20）： 仿真波形： 奇数倍分频 如上方式只能实现偶数倍分频，是因为寄存器都是源时钟 CLK 上升沿触 发的，因此 DIV_CLK 只能在上升沿去发生跳转，这导致 DIV_CLK 必定只能 是 CLK 的偶数倍分频关系（CLK 跳转两次，DIV_CLK 才可能跳转一次） 。 奇数倍分频的一种实现方式如下。一路计数器用 CLK 的非 CLK_N 控 制，一路用 CLK 控制。最后将两路的输出分频波形相亦或，得到最后的分频 输出。如果难以理解可以对着最后的波形去看。 Verilog 实现如下（分频数为 DIV_NUM=9）：
分频器的设计取决于什么？
分频器的设计取决于什么？
文章来源：
分频器的设计主要取决三个因素：
(1)扬声器额定阻抗
(2)分频点频率
一般两频道分频器，分频点可在800～3000赫之间选取；三频道分频器的第一分频点可在300～500赫之间选取，第二分频点可在3000～5000赫之间选取。
选取分频点时应注意两点：一是在分频点处，两个扬声器同时都处在良好的工作状态，即在分频点处的频响曲线应器同时都处在良好的工作状态，即在分频点处的频响曲线应平直；二是在分频点处两者衔接要平滑、自然。
其频响曲线不应出现明显的“峰”和“谷”。
(3)衰减率
所谓衰减率，是指扬声器在分频点以下，扬声
器的频响曲线随频率变化而下降的斜率，以每倍频程下降的分贝数来表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼主的频段划分出处？瞧到有人说:音响的高频就是指那些频段？低频又就是指那些频段？各个频段都就是包含什么样的频率范围？可能有些人就概念模糊,或者说法不统一了,下面我来给大家讲解一下,把概念搞清楚。
还有两种频段划分方法
2路3阶
C1 = 0、1061 / RH F
再讲一下电感器的工作原理:
电容(或称电容量[4])就是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量,叫做电容器的电容。电容从物理学上讲,它就是一种静态电荷存储介质(就像一只水桶一样,您可以把电荷充存进去,在没有放电回路的情况下,刨除介质漏电自放电效应/电解电容比较明显,可能电荷会永久存在,这就是它的特征),它的用途较广,它就是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。
ww6103
2009-7-30 16:43:07
扬声器的构造原理
从世界上最简单的分频器开始慢慢往复杂了说:
先人2路2阶的几种不同参数搭配
上面多次提到阻抗。我就已我理解的历程来说,以前一直停留在直流电的世界里,把阻抗理解为电阻。所以认为单元上大多印有4欧,6欧,8欧,就就是它们的恒定电阻,所以瞧到阻抗曲线的时候自己傻了,电阻怎么会变？
首先讲一单元:
电容器:当电容器两端加载电压的时候,两端就会感应并存储电荷,所以电容器就是一个临时的储存电能的器件,当电容器两端电压变化很快的时候【即高频】,由于电压变化太快导致两端感应电荷也同步地变化,也就等效于有电流流过电容器,而当频率很低的时候,电容器两端电压变化很慢,近似没有电流流过。所以说电容器就是阻低频通高频的。
