施工图校对要求
建筑专业施工图校对要点(自我校对稿)
建筑专业施工图校对内容要点施工图自审、校对解决以下四方面问题：①错——数据、尺寸、计算②漏—-深度、尺寸③碰——专业配合、互提资料④缺——图纸深度核对内容包括以下几方面：①核对计算书;②核对数据：平面尺寸、垂直尺寸、标高；③核对设计深度；④核对工种配合及管线综合；⑤核对是否符合设计依据；执行标准：《建筑工程设计文件编制深度规定》2008年版(建设部编制）《民用建筑工程建筑施工图设计深度图样》国标09J801《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001-2010详细内容如下：一、封面□封面的工程名称、楼号是否正确.□总建筑面积、子项建筑面积是否正确；子项建筑面积和防火专篇、节能专篇、设计总说明是否一致.□工程设计级别分类是否正确.（见《民用建筑工程设计等级分类表》）二、目录□工号、分号和封面是否一致.□工程名称、工程项目与封面是否一致，是否正确.□图纸名称和图纸是否一致。
三、总平面图□指北针。
□施工图设计范围是否正确.□指标。
□消防车道的设计。
□说明文字。
□无障碍的说明。
□小区道路和城市道路相接.□道路高程和建筑高程设计是否合理.□现状、拟建、在建项目的图例。
□车位不能影响消防车停靠。
□建筑间距的标注是否准确。
□建筑物长宽尺寸与平面图是否一致.四、施工图设计说明□设计依据一栏：1，所选用规范是否适用本项目;2，适用规范是否是最新版本；3,主要规范是否罗列齐全。
□工程概况:1，建设单位、工程名称、工程地点是否正确；2，地上地下耐火等级是否正确；3，屋面、地下室的防水等级是否合理、正确；4，抗震设防烈度是否符合建设地；5，主要的结构形式是否和结构图纸相符。
□工程设计范围：1，工程设计范围是否和图纸相符且合理；2，需要由各专业公司出图内容是否准确。
□总图及设计标高：1，高程系统的描述是否正确，正负零相当于绝对高程是否与总图一致；2，正负零相当于绝对高程值应加说明：正负零相当于绝对高程值暂定为×××，由建设单位、规划部门、设计单位依据现场情况进行调整。
施工图校审制度操作细则
施工图校审制度操作细则为保证及时有效的做好施工图校审工作，对施工图校审制度和操作流程做如下规定：一.设计师完成施工图绘制后，在进入预算前必须进行图纸审核。
二.施工图必须符合以下要求，方可进入校审程序：1.必须有填写规范完整的《客户咨询表》、《项目跟踪手册》、《关于室内空气检测的操作说明》和《设计洽谈记录》等文件。
2.施工图纸符合甲方或业主确认的方案绘制完整，并经业主会签确认。
3.设备图纸绘制完整，相关工种间有交叉部分必须会签确认，装饰与设备有交叉部分，必须经相关设备工种会签确认。
4.《材料确认表》必须清晰明确，并经业主会签确认。
三.家装施工图实行二级审核制度，工装施工图实行三级审核制度。
1.校对：校对工作由各设计组组长或与项目设计师平级的设计师担任。
校对工作针对图纸是否内容完整、图纸绘制是否符合标准化要求和材料说明是否明确等几方面进行，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。
施工图的设备部份校对由设备部设计师担任，针对管道走向是否合理、强弱电出口位置及高度是否准确和特殊要求的供电是否遗漏等方面进行，并在图纸上会签。
2.审核：审核工作由研发设计师担任。
审核工作复核校对内容，针对图纸表达深度、施工可行性和主推材料选用情况等几方面进行，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。
家装项目由研发部主管签字同意即可办理出图手续。
3.审定：审定工作由设计公司副总或以上设计师担任。
审定工作复核校对审核的内容，做进一步审查，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。
工装项目由审定设计师签字同意方可办理出图手续。
四.校审工作须做到及时有效，操作时间必须符合以下规定：1.校对工作视施工图纸数量，一般家装或住宅类工装施工图应在24小时内完成，图纸量较大的项目可酌情延长，但不多于两个工作日。
项目设计师根据校对意见及时进行修改，并重新校对。
2.审核工作视施工图纸数量，一般家装或住宅类工装施工图应在24小时内完成，图纸量较大的项目可酌情延长，但不多于两个工作日。
设计图纸校审制度
附件1《各专业校审制度》工艺专业校审制度一、校对：校对人职责：1、校对人资格：必须具备工程师职称达3年以上，并由公司确认可进行校对的人员。
2、校对人应详细了解设计项目的基础资料、设计要求及条件，详细校对复查设计人所完成的全部工作。
对设计人所提供的图纸、计算书，应逐一校对。
检查设计是否符合现行规定、规范和标准及政策。
校对时应该考虑其他相关专业配合的可能性。
3、校对人应对所校对的主要内容（包括设备、特定楼面的荷载、参数输入数据，图纸中的主要尺寸等）进行详细标识。
对发现的问题进行引注。
对校对后修改的图纸应进行复校。
4、校对人对所校对的计算书、图纸、说明书负有直接责任。
因校对人员失职未发现问题、出现错漏碰缺或明显不合理现象，造成经济损失和社会影响的，校对人应承担20%的责任（设计人承担70%的责任，审核人承担10%的责任）。
5、在校对过程中，如发现设计有重大的非局部性错误，图纸不全或一张2#图有6个以上错、漏、碰、缺，可退回设计人重新自校改正，重新校对。
6、因校对粗糙等原因，图纸质量达不到要求，审核人有权发回重新校对。
7、校对后必须及时在公司管理信息系统上填写“校审卡”，在设计质量考核表上对设计人员评分。
校对主要内容：1、图面是否符合制图标准；图纸的名称、编号、比例、图例是否正确；设备基础、特定构造布置图之间，大样图与平面图之间关系是否相符；轴线、尺寸、坐标、标高、符号、设备定位、表格等有无错、漏、碰、缺。
2、计算书中的计算简图、计算方法、输入数据、公式和结果是否正确符合要求。
3、设计内容是否满足现行规范、规程和标准的要求，是否符合业主提出的设计要求。
4、重点检查设备定位尺寸、设备相互定位尺寸、非标管道是否与计算结果相符。
特定构造是否正确。
图纸、文字说明是否相符。
5、本专业与其他专业之间的衔接关系是否正确。
6、设计深度是否满足国家及主管部门规定的设计深度要求。
二、审核：审核人职责：1、审核人资格：必须是资深高级工程师（5年高工以上），并由院确认符合要求的技术人员。
施工图纸审查注意事项
（17）、地下室汽车坡道采用倒齿易产生噪音，宜采用压纹。
（18）、地下室防火门采用木质门，易变形，采用钢质防火门。
（19）、入户门洞尺寸≥1000×2100mm。
（20）、入户门及室内门两边须有不小于120mm的门垛（小于120mm的门垛釆取浇注钢筋混凝土门套），便于安装成品门套。
（26）、厨卫墙壁不应用加气块砌筑，应用实心砖砌筑，无法固定吊柜、热水器等。
（27）、燃气管道是否能方便抵达灶具，不能通过门窗玻璃入户
（28）、烟道能否靠墙安装，考虑烟道与沉箱翻边的位置关系。
（29）、室内管道井采用实心砖砌筑，防渗漏，不宜采用加气块或空心砖。
（30）、楼梯间防火门级别、门洞宽高，是否符合规范标准。
（42）、立面图中应标明门窗的标高、结构梁、柱、板的标高，是否清楚。
（43）、节点详图标注尺寸和节点所在位置标注尺寸，标注尺寸是否一致。
（44）、图纸必须交待的节点。，有无遗漏。
（45）、阳台、露台、厨房、卫生间等的标高、要求比室内要低，是否清楚。
（46）、在有外墙保温结构的飘窗未设窗垛，造成保温收口困难，防渗漏效果不佳，室内外飘窗宜设置窗垛。
（18）、橱柜设计应考虑挂设燃气表空间，燃气表后管若由装修单位安装，应做好试压工作，在接头处用专用胶水涂抹密封设置是否合适。
（19）、装饰性照明应与主照明分开控制。
（20）、在定位图纸中应标明灯具选型的技术参数。
（21）、空调位设计迎门避免对床吹。
（22）、壁柜内有壁挂炉或暖气片时，柜门只能做成百叶。
（7）、楼面和梁面有高低差时，要注意高低差的尺寸与钢筋的搭接。
（8）、各设备专业所提出的洞孔、埋件、埋管、吊钩、平台等是否表示无误。
监理工程师如何进行施工图设计校核
监理工程师如何进行施工图设计校核施工图设计校核是建设项目中的一个关键环节，它对于保证工程质量、提高施工效率和确保工程安全至关重要。
作为监理工程师，负责进行施工图设计校核是我们的一项重要职责。
在进行施工图设计校核时，我们需要遵循一系列的步骤和原则，以确保设计的准确性和合理性。
首先，监理工程师需要仔细阅读并理解施工图设计文件。
在进行校核前，我们应当对设计文件的内容进行全面的了解，熟悉各个部分之间的关系和作用。
此外，我们还应关注设计文件中的标准规范、技术要求和安全措施等内容，确保设计符合相关要求。
其次，监理工程师需要对施工图设计文件进行核对和校验。
我们需要逐一检查设计文件中的各项内容，包括构造、材料、尺寸、特殊要求等。
我们应确保设计文件的各个部分符合建设工程的实际情况和要求，并与前期设计文件进行比对，确保设计的连贯性和一致性。
在校核过程中，特别需要注意的是对施工图设计中主要节点和关键部位的校核。
对于建筑工程来说，主要节点包括结构构造、外墙保温等；对于市政工程来说，主要关注排水系统、供水系统等。
我们需要对这些关键节点进行细致入微的校核，确保设计方案的合理性和可行性。
此外，监理工程师还需要注意施工图中的图纸符号和图例的正确性。
每种专业的设计都有其专用图纸符号和图例，我们需要对这些符号和图例进行逐一核对，确保其准确性。
如果发现图纸中符号和图例存在问题，我们应及时与设计单位联系，进行沟通和协商。
在进行施工图设计校核时，我们还需要与建设单位和设计单位保持良好的沟通和合作。
监理工程师可以与设计师进行交流、提出合理化建议，共同完善设计方案。
同时，我们也要与建设单位进行沟通，确保设计方案符合实际施工的要求，并达到预期的效果。
最后，监理工程师还应进行施工图设计校核报告的编写和归档。
在校核结束后，我们应当撰写一份校核报告，详细记录校核的内容、结果和建议。
这份报告可以作为监理工程师与建设单位、设计单位进行沟通的依据，也可以作为后期工程质量评价的参考依据。

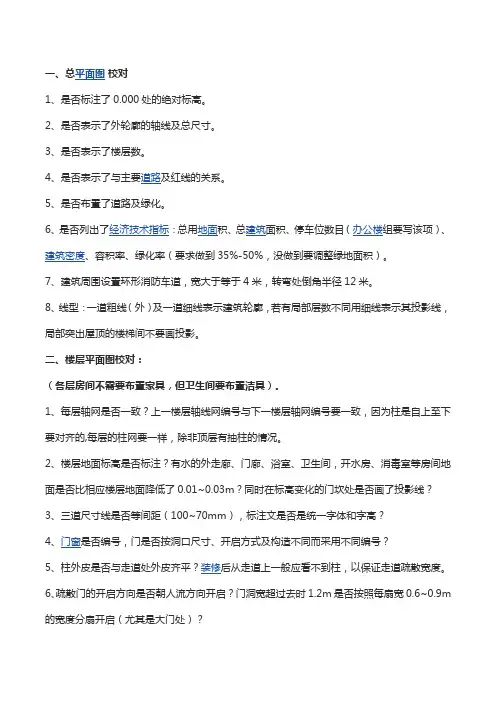

建筑施工图出图之前严谨的图纸校对工作过程
一、总平面图校对1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
二、楼层平面图校对：（各层房间不需要布置家具，但卫生间要布置洁具）。
1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m 的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。
施工图校对要求
施工图校对要求中天城投集团贵阳房地产开发有限公司未来方舟技术部二O一三年七月建筑专业施工图设计文件校对工作要求一．校对人员的主要职责1．校对人员应遵守我院《部门及岗位职责》中关于校对的规定以及本工作要求的规定，接受下一环节的检查监督。
2．对设计文件的内容是否齐全、表述是否完整的正确(包括文字、图形、图表格式及填写、术语应用)进行校对，对图面的完整正确和无错、漏、碰、缺负责。
3．校对人员对其所提出的校对意见，对发现的设计错误或问题，必须认真做好校对记录，并有权要求设计人员进行修改，对设计人员不认真答复处理的，有权拒绝在施工文件中签名，校对与设计的意见不一致时，可由审核裁定，保留意见可记入《图纸校审记录》中。
4．必须认真校对工程设计有无违反强制性条文。
5．对不符合《建筑工程设计文件编制深度规定》之处，应有修改、补充意见。
二．对设计总说明的校对1．设计依据是否齐全正确，包括有关批文、规划部门等的批准手续、地形图及建筑红线等。
2．工程概况是否说明？其主要内容有：建筑使用性质、总建筑面积（其中地上、地下、商场、住宅等分别注明）层数（地上、地下）、总高度、±0.000的标高说明。
3．建筑类别、防火、抗震、人防的类别或等级说明是否正确？4．墙体材料说明、墙体厚度。
（注意：贵阳市、遵义市、六盘水市、安顺市等城市的工程不得使用粘土实心砖及实心页岩砖。
）5．各部分工程做法说明是否正确？选用标准图是否正确？包括：屋面、地楼面、地下层防水（防潮）、外墙装修、内墙及顶棚装修、各种栏杆、信报箱、厨卫排气（烟）道、晾晒设施、楼梯（含户内楼梯的安全及防火技术要求）、门窗说明（特别是对安全玻璃的选用）、油漆、室外工程等等。
大型工程宜有室内装修表，室外较复杂者，应有挡土墙、道路广场、排水沟等的做法说明。
每项均需逐条、逐字校对。
6．高层建筑中应交代管道井封堵要求。
7．应有建筑节能设计专项说明（或另列专篇），对建筑节能设计的内容是否齐全正确，包括建筑热工设计分区、各部位的节能材料与构造做法说明是否正确？建筑节能设计计算及采用的参数是否正确？选用标准图是否正确等，应逐项检查校对。
施工图专业间图纸互相校对要求汇总
图纸互校阶段审查要点建筑与结构校对要点1.核对正负零标高是否与建筑单体、总图一致2.核对建筑层高、层数、建筑高度是否与建筑单体、总图一致3.核对竖向构件是否与建筑一致，是否存在竖向构件影响疏散净宽，是否存在竖向构件影响外立面效果，是否存在竖向构件影响面积计算，是否存在竖向构件影响排水管线，烟道安装，是否存在竖向构件压门压窗，是否存在竖向构件影响卫生洁具，厨房炊具，热水器，燃气表的安装，是否存在竖向构件影响地下室停车位使用（开间大于3米的优先需要考虑停车要求及窗洞大于2.4米，开间大于3.3米时必须考虑停车要求。
）当竖向构件影响停车要求时，需要与结构专业负责人及建筑专业负责人协商解决，不得擅自决定放弃停车位。
4.核对结构梁高是否与建筑立面、墙身一致，是否满足建筑净高要求。
当梁上翻时是否影响建筑屋面排水，或功能使用。
当不得已需要上翻梁时尽量采取单向上翻，若还不能满足要求时需要以公函形式告知甲方并做好过水洞埋设及施工交底时解释说明工作。
5.核对结构平面板边线是否与建筑尺寸，标高，造型一致，是否有加梁情况，是否影响外立面效果。
如实际效果达不到方案意图时需要及时给建筑负责人及方案负责人，甲方设计部对接人说明情况，并做好记录留底工作。
6.结构楼板，顶板留洞尺寸，位置是否与建筑提资一致，结构墙体留洞是否与建筑、设备提资一致，是否漏尺寸、标高。
尤其电气穿管留洞是否与最终装修图、设备图一致，如发现不一致或不能满足提资需要及时告知与相关人员协商处理意见并做好记录留底工作。
7.核对楼梯间图纸轴号，楼层，标高（减去面层），面层厚度是否与建筑提资一致，是否存在不满足《民用建筑设计通则》P79页图6.7.5净高要求。
是否存在结构梁压外窗，梯板与外窗位置冲突。
是否存在建筑图与结构平面平台、踏步、梯段尺寸不一致，楼层标高不一致。
当平面图为多个单元时，楼梯复用是否存在镜像关系未增加平面或缺少必要轴号。
楼梯上楼方向优先采用右侧上楼，楼梯梯段跑数优先采用多跑楼梯，避免采用三跑楼改变上楼方向。
监理工程师如何进行施工图设计校核
监理工程师如何进行施工图设计校核施工图设计是一个关键的工作环节，它直接影响到工程项目的质量与安全。
作为监理工程师，负责对施工图设计进行校核是至关重要的。
在进行施工图设计校核时，监理工程师需要遵循一定的方法和步骤，确保设计的准确性和可行性。
首先，在进行施工图设计校核之前，监理工程师需要对相关设计文件进行全面而细致的阅读。
这样能够更好地了解工程项目的基本要求和相关标准，为后续的校核工作提供参考依据。
监理工程师应该了解工程项目的总体设计方案、施工组织设计、施工技术措施等内容，以便更好地进行校核。
其次，在校核施工图设计时，监理工程师需要对设计文件中的各项参数和数据进行逐一核对。
这包括构件尺寸、结构形式、材料规格等内容。
监理工程师应该对每一项设计参数进行仔细检查，确保其与项目要求和标准规范相符合。
如果发现设计中存在偏差或不合理之处，监理工程师需要及时与设计单位进行沟通和讨论，以便寻找解决方案。
在进行施工图设计校核时，监理工程师还需要对设计中的关键节点进行重点关注。
这些关键节点通常包括结构节点、施工连接和复杂装配等部分。
监理工程师应该仔细审查这些节点的设计方案，并对其强度和稳定性进行评估。
同时，监理工程师还需要与结构设计专家进行交流，确保设计的可行性和安全性。
此外，监理工程师在进行施工图设计校核时，应当注重注重施工工艺的合理性和施工的实际操作性。
监理工程师需要将施工图设计与实际建设工程相结合，评估设计方案在施工过程中的可操作性。
如果发现设计方案存在施工难度或冲突的问题，监理工程师应该及时提出建议，并与设计单位和施工单位一同进行研究和讨论，以确保工程项目的顺利进行。
最后，监理工程师在完成施工图设计校核后，应及时向建设单位提交校核报告。
这份报告需要明确指出设计文件中存在的问题和需要改进之处，并提出相应的建议。
监理工程师应与建设单位进行沟通，并要求设计单位对校核报告中的问题进行修正。
只有这样，才能保证工程项目的施工质量和进度得到有效控制。
结构施工图审查要点
结构施工图审查要点一、基础要求：1、永久荷载、可变荷载的取值是否与总平面图一致。
2、建筑结构安全等级、设计使用年限的确定是否合理;地震设防区的建筑，其抗震设防类别、地震设防烈度的确定是否符合规定。
3、所采用的结构材料及其强度等级、计算指标是否符合规定要求。
4、是否正确应用《岩土工程勘察报告》成果；是否避开抗震危险地段，建在不利地段区是否采取有效措施。
5、温度伸缩缝、沉降缝和防震逢的设置与处理是否符合规范要求。
(当采取可靠技术措施后,温度伸缩逢最大间距限值可适当放宽，但不宜超过限值的20%）。
6、主楼与群房关系的技术处理是否得当。
7、建筑设计是否符合抗震概念设计的要求。
对不规则的建筑结构是否采用符合实际的空间结构计算模型，其薄弱部位的抗震构造措施是否合理、有效。
8、采用的结构体系是否合理、可靠。
9、选用的标准图是否正确、安全。
10．对不便用图表示的内容是否作出准确说明。
11．楼(屋）面板、楼梯板的厚度和予应力构件是否符合防火极限要求。
二、场地、地基与基础:1、是否根据建筑类别和场地类别正确调整抗震措施(包括抗震构造措施）。
2、软土地基、山区地基和液化土的处理方法及相应技术措施是否合理、有效，能否满足结构安全要求。
3、人工地基的处理方法和施工检测要求是否符合规定.4、基础的有效埋置深度是否规范规定的最小深度。
5、基础类型的确定及其构造是否安全、可靠、可行。
6、桩基的沉桩方法及终止成桩的条件是否安全和符合环保要求。
7、基桩的平面布置是否符合最小桩距规定，桩及桩基承台的构造是否合理、安全.8、一个独立结构单元是否为同一基础型式,持力层是否在性质不同的地基土。
9、是否存在局部地下室；地下室抗震等级的确定、地下室底板为板筏时的内力计算与配筋构造、后浇带的设置与构造是否符合规定。
三、多层及高层钢筋砼结构:1、结构高度、高宽比是否符合适用条件。
2、框架、抗震墙的抗震等级,是否符合规范规定。
3、框架是否连续而不中断,是否存在不成榀“框架”；框架——抗震墙结构的抗震墙周边是否设“端柱”。
结构专业施工图校对时应注意的问题
结 构 专 业 施 工 图 校 对 时 应 注 意 的 问 题
韩 冬 欢
（ 山西省化工设计 院 ， 山西 太原 ００２ ） ３ ０ ４
摘
要： 结合 自身工作 经验 ， 总结 了结构 专业施 工图校 对方法 ， 绍 了图面校对 内容 ， 对顺 序 ， 介 校 着重 阐述 了设计说 明 ， 平面模 板
结构施工 图的校对 是 一项非 常重 要 的工作 ， 建 、 筑 物 的 对 构 体会进行 了归 纳、 总结 ， 供同行们参考 。
安全性和经济性有非 常重要的意义 ， 我把 自己在工作 中的方法及 柱 ， 是否 画了梁上柱 。２ 墙柱是 否与 建筑 一致 ， ） 在位 置和 尺寸上 是否有影 响建筑使用 。３ 建筑 、 备在混凝 土墙上开 的洞有没有 ） 设 每张 图要做 的第 一项 工作是 图面校对 ， 括 ： ） 否有 异常 漏 。４ 注意墙 、 包 １是 ） 柱顶 标高是 否满 足建 筑标 高 ， 否满 足梁 板的搭 是 文 字和标注 。 ） ２ 是否有 多余 文字 、 寸线 和多余 轴线 。３ 轴线 、 接要求。 尺 ） 梁 线等线型是否正 确 ， 线宽 是否合 适 。４ 文字 是否 被重 叠 ， ） 被覆 ２． 粱 ４ 盖。 ） 、 、 ５ 墙 柱 后浇带 等是 否有漏 、 多余填 充或 错误 填充 ； 同类 不 １ 房屋周 圈梁 是否等高 ， ） 注意其 与建 筑周圈墙 的关系 。２ 逐 ） 型是否用 了相 同的填 充式样 。６ 出图 比例是否 异常 ， ） 所注 比例是 条检查 梁的定位 、 编号 、 寸和跨 数 以及梁顶 标高 与板 面标 高关 尺 否 正确 。７ 图签中图名 、 ） 图号 、 工程名称 、 出图时间是否正 确。８ 系是 否正确。３ 梁 高宽是 否异 常。如 悬挑梁 高小 于跨度 的 １６ ） ） ／， 文字表达是否通顺。校对 的顺序通常是按 照图纸的顺序来进行 的。 般 梁高小于跨度 的 １ １ ， ／ ５ 梁尺寸过大影 响建筑 开 门窗或 楼梯间
图纸校对内容
建筑施工图出图之前严谨的图纸校对工作过程一、总平面图校对1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
二、楼层平面图校对：（各层房间不需要布置家具，但卫生间要布置洁具）。
1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。
2023年施工图校对55个方法
问题识别：发现并纠正错误
解决方法：针对不同问题提出解决方案
1. 确保图纸尺寸和实际尺寸一致
2. 检查图纸中的符号和标注是否准确
3. 核对图纸中的材料和设备是否符合实际需求
4. 确认图纸中的施工顺序和方法是否合理
5. 检查图纸中的细节和特殊情况是否得到考虑
6. 核对图纸中的施工工艺和方法是否可行
7. 确认图纸中的安全措施是否到位
8. 检查图纸中的施工进度和时间安排是否合理
9. 核对图纸中的施工成本和预算是否准确
10. 确认图纸中的施工质量和标准是否符合要求
11. 检查图纸中的施工环境和条件是否得到考虑
12. 核对图纸中的施工变更和修改是否得到处理
13. 确认图纸中的施工协调和配合是否顺畅
14. 检查图纸中的施工管理和监督是否到位
12. 检查图纸中的图纸标注是否有歧义
13. 检查图纸中的图纸细节是否有遗漏
14. 检查图纸中的图纸版本是否正确
15. 检查图纸中的图纸格式是否符合标准
16. 检查图纸中的图纸内容是否有重复
17. 检查图纸中的图纸内容是否有缺失
18. 检查图纸中的图纸内容是否有错误
19. 检查图纸中的图纸内容是否有矛盾
9. 校对施工图的工艺流程
10. 校对施工图的材料清单
11. 校对施工图的计算书
12. 校对施工图的审核记录
13. 校对施工图的变更通知
14. 校对施工图的验收记录
15. 校对施工图的注意事项
16. 校对施工图的预防措施
17. 校对施工图的审查记录
18. 校对施工图的整理归档
1. 校对施工图的成品保护
17.
结构专业施工图自检、校对、校审要点
结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。
审核一、计算书□ 抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。
是否与计算书及地勘报告一致。
□ 计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。
□荷载取值是否准确。
□计算假定是否与实际情况相符。
□结构选型及结构布置是否经济合理。
□ 结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。
□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。
□ 地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。
□ 有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。
□ 存在软弱下卧层时，是否对下卧层进行了强度和变形验算。
□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。
建筑专业施工图设计---校对、会审、会签
服务沟通职责外审和施工图纸会审施工图外审：施工图审查机构按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查。
施工图纸会审：指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
“小失误大后果”案例案例案例□一条变形缝没有表示案例□一个简单的镜像原图纸消防前室满足开启面积要求，调整后图纸窗开启减少不能满足要求案例□一个标高错误红色区域为初步设计时考虑商铺加建范围，结构均未预留加建面积2700㎡案例□一个标高错误绿色区域为甲方确认商铺加建必须砸掉重做地下室梁板范围面积约700㎡案例□一个标高错误此处地下室顶板梁板需砸掉重做高差1.6米 需砸掉梁板重做案例□一个标高错误此处地下室顶板梁板需砸掉重做高差1.6米 需砸掉梁板重做□一个标高错误需砸掉梁板重做案例此处地下室顶板厚300、350，需砸掉重做案例□一个小小的空调洞没留案例□少一条简单的排水沟案例□一条轴线错位了□少了一个门□一个门开反了□指北针方向错了职责重要的事情说三遍：校对很重要校对很重要校对很重要职责1、校对职责：公司质量管理手册5.4.1条，规定校对人对设计文件（图纸、说明书、计算书等）进行校对，对消除“错、漏、碰、缺”负全部验证责任；公司质量管理手册5.4.1条，设计人对设计的质量特性负设计责任，并进行自校，保证出手质量；审核人对设计的质量特性负主要验证责任；审定人对设计的功能性、安全性、经济性、可信性等质量特性中的重大原则问题负验证责任。
专业负责人对本专业整体设计质量负责；依据2、校对依据：□相关设计规范规范、图集□规划要点、方案批文、消防批文、人防征询单等各项政府批文□建设单位设计任务书□项目统一技术措施□制图规范：《建筑工程设计文件编制深度规定》2008年版（建设部编制） 《民用建筑工程建筑施工图设计深度图样》国标09J801 《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001__2010依据依据目标4、校对目标：解决设计图纸中“错、漏、碰、缺”四个方面的问题（1）错——内容、规范、标高尺寸、计算等（2）漏——做法、材料、标高尺寸等（3）碰——专业配合、互提资料（4）缺——图纸深度内容4、校对内容：（1）核对是否符合设计依据；（2）核对数据：平面尺寸、垂直尺寸、标高、面积、洞口；（3）核对设计深度：做法材料尺寸是否交代齐全；（4）核对工种配合及管线综合：碰撞缺漏检查；（5）核对计算书：节能、疏散、各项指标等；要求5、公司对校对要求：公司质量管理手册5.4.2条，校审人员应按照《各专业施工图校审提纲》、 《各专业计算书的质量要求》 （建筑专业计算书包括面积计算书、消防疏散宽度计算书、节能计算书等）内容，认真实施验证，并填写“校审记录单”。
施工图现场核对制度
整改和反馈
现场核对发现问题后及时整改 整改完成后进行复查确认 复查通过后及时反馈给相关人员 反馈问题及整改情况，持续改进提高
04
施工图现场核对的 要点
核对施工图与现场实际情况是否一致
核对施工图与现场实际情况是否一致 核对施工图与现场实际情况是否一致 核对施工图与现场实际情况是否一致 核对施工图与现场实际情况是否一致
分析当前存在的问题和不足之处
图纸细节标注不清晰，导致 施工错误
图纸各专业之间配合不协调
施工图纸与现场实际情况不 符
缺乏有效的图纸会审和审核 流程
提出改进和完善建议，提高工作效率和质量
建立完善的核对流程和标准，明确责任人和时间节点。 加强现场核对的培训和指导，提高核对人员的专业素养和责任心。 定期对施工图现场核对工作进行评估和总结，及时发现和解决问题。 建立奖惩机制，对工作表现优秀的人员进行奖励，对工作不力的人员进行惩罚。
及时发现潜在问题和风险
采取措施，避免问题发生
协调各方资源，共同解决 问题
建立问题反馈机制，不断 完善制度
05
施工图现场核对的 人员和职责
现场管理人员
施工图现场核对制度的目的
现场管理人员的职责
现场管理人员在核对过程中的 作用
现场管理人员与其他人员的协 调合作
技术人员
负责施工图现场核对工作 具备相关技术知识和经验 了解施工工艺和流程 及时发现并解决问题，确保施工顺利进行
监理单位在施工图现场核对中，主要职责是监督和协调，确保核对工作的 顺利进行。
设计单位需要派出专业人员参与核对工作，提供技术支持和指导，并对施 工图的正确性负责。
咨询单位可以为业主提供专业的建议和意见，协助业主进行施工图现场核 对工作。
建筑知识-掌握施工图纸48种校对方法 误差率至少降低一半
掌握施工图纸48种校对方法误差率至少降低一半工程造价失控往往是施工阶段的变更和签证造成的。
因此，在绘制施工图之前，应尽可能地进行校对和优化。
这样才能把差错率降到最低。
今天和大家分享48种施工图校对方法。
一、总体规划1。
是否标注了0.000处的绝对标高.工程造价失控往往是由于施工阶段的变更和签证造成的，因此在绘制施工图之前，应尽可能地进行校对和优化，只有这样才能将错误率降到最低。
今天和大家分享一下：施工图纸的48种校对方法。
一、总体规划1.0.000处的绝对标高有标注吗？2.是否标明了外轮廓的轴线和总尺寸。
3.是否标明楼层数。
4.是否标明与主干道和红线的关系。
5.道路和绿化是否布置。
6.经济技术指标是否列出：总用地面积、总建筑面积、停车位数(此项应写在办公楼组)、建筑密度、容积率、绿化率(要求35%~50%，但绿地面积不调整)？7.建筑周围设置环形消防车道，宽度为4m以上，拐角处倒角半径为12m。
8.线型：粗线(外侧)和细线代表建筑的轮廓。
如果有不同的局部楼层，用细线表示投影线，不要在屋顶局部突出的楼梯间画投影。
二、地板每层的房间不需要配备家具，但卫生间应该配备卫生洁具。
1.每层的网格是否一致？前一层的格数要和下一层的格数一致，因为柱子要上下对齐，每层的格数都要一样，除非顶层有柱形图。
2.楼层地面标高有标注吗？外走廊、玄关、卫生间、卫生间、开水间、消毒间等有水的楼层是否比对应楼层低0.01~0.03m？同时，投影线是在高程变化的门槛处画的吗？3.三维线是否等距(100~70mm)，字体和字高的标记是否一致？4.门窗是否编号，门是否根据洞口大小、开启方式、结构进行编号？5.柱皮和走道处的皮齐平吗？装修后，从走道看不到柱子，以保证走道的疏散宽度。
6.疏散门的开启方向是否朝着人流方向开启？当门的宽度超过1.2m时，是否按0.6~0.9m的宽度(尤其是大门处)分成扇？7.楼梯间有跑步方向标志吗？跑前半段，中半段，下半段，前两个。
结构专业施工图校对细则
结构专业施工图校对细则【校对目的】施工图（包括审查图、用于指导施工的白图）校对主要是解决以下四方面问题：○错——数据、尺寸、计算等--注意结构自身合理性，不合理的要与建筑协商解决○漏——深度、尺寸等--------将设计意图表示完全，表达清楚○碰——专业配合----------- 注意不与建筑、设备发生冲突○缺——图纸深度----------- 图纸是否齐全【校对内容】○核对计算书；○核对数据：定位尺寸、截面尺寸、标高、配筋等；○核对设计深度；○核对专业配合及管线综合；○核对是否符合设计依据；【校对顺序】○要求校对图应分批提出，并事先跟校对人商量好时间安排，以确保校对时间和校对深度。
○校对建议顺序：总体计算（荷载、参数是否正确、计算结果是否合理）→楼层模板图→其他平面图→总说明→配筋图→大样图。
其中总体计算及模板图要在配筋图开始前进行，以减少因结构布置不合理引起的修改。
○图纸校对工作完成提交审核及审定时，需同时提供校对记录单。
【计算书校对】○计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图、超限信息及处理措施等；地基计算；基础和承台计算；人防计算；地下室外壁板、挡土墙计算；水池计算；楼梯计算；大跨度板、异形板计算；大跨度梁的挠度验算等。
○结构计算总信息参数输入是否正确，自振周期、振型、第一扭转与第一平动周期比、层侧向刚度比、带转换层结构的等效侧向刚度比等是否在工程设计的正常范围内并符合规范、规程要求。
○结构计算简图的截面及支座输入是否正确：重点检查变截面处、非常规梁的截面输入；重点检查因支座不连续梁支座是否有按铰支输入。
○结构计算简图的荷载输入是否正确：是否按统一技术措施要求输入恒、活载；卫生间、楼梯、阳台、机房等特殊荷载是否输入正确；墙体荷载有无考虑飘窗或外装饰构件荷载等。
○对特殊构件是否在计算中设置，不调幅梁、转换梁、框支柱、角柱抗震等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图校对要求2．门窗、幕墙、外露水落管等应表示清楚。
3．立面与平面、剖面是否相符。
室外有高差、错层时，是否作了完整正确的表示。
4．外装修是否标注清楚？局部节点做法是否与大样一致？六．对剖面图的校对1．必须剖到主楼梯，当有多个剖面时，至少有一个剖到楼梯。
2．必须按《建筑制图标准》绘制，包括基础、墙体、楼地面、屋顶、门窗等的表示方法。
3．竖向三道尺寸、标高、水平向主要轴线及主要尺寸，内部各主要点的标高，屋面排水坡向、吊顶示意、楼梯、栏杆及有关大样标注，室外工程等等，均应齐全正确。
4．玻璃幕墙或上下通窗以及底窗台、落地窗等，在楼板处的处理应正确表示并有大样。
5．屋面特殊构件应正确表示并有大样。
七．对大样的校对1．必须有楼梯间大样，并检查与各层平面和剖面图是否相符，踏步数量及尺寸、净空高度、楼梯及平台宽度等等是否符合强制性标准？2．高层建筑必须有中心筒体大样。
3．电梯应有大样图、井道平面、机房平面（注明留洞及台座、梁等）、总剖面。
4．应有卫生间大样，并校对其平面布置及尺寸是否符合规定？5．地下车库的坡道出入口及内部宜有大样，校对其宽度、长度、坡度和缓坡段、净高、转弯半径、防火墙和防火门的设置是否符合规定？与停车区是否有防火墙分隔、室外部分是否有截水沟井、挡墙、护栏及防火挑檐。
若车道设计较简单，则在地下室一层平面中将有关问题交代清楚。
6．玻璃幕墙和异型门窗应有立面分格图，并示出可开启部分，并提出主要的质量要求，由专业设计和制作安装单位负责，幕墙设计图应交有关部门审查。
结构专业施工图设计文件校对工作要求一．校对人员的主要职责1．校对人员应遵守我院《部门及岗位职责》中关于校对的规定以及本工作要求的规定，接受下一环节的检查监督。
2．对设计文件的内容是否齐全、表述是否完整的正确(包括文字、图形、图表格式及填写、术语应用)进行校对，对图面的完整正确和无错、漏、碰、缺负责。
3．校对人员对其所提出的校对意见，对发现的设计错误或问题，必须认真做好校对记录，并有权要求设计人员进行修改，对设计人员不认真答复处理的，有权拒绝在施工文件中签名，校对与设计的意见不一致时，可由审核裁定，保留意见可记入《图纸校审记录》中。
4．必须认真校对工程设计有无违反强制性条文。
5．对不符合《建筑工程设计文件编制深度规定》之处，应有修改、补充意见。
二．对计算书及电算资料的校对1．复杂、大型、多人参与设计的工程，是否有本专业《结构设计统一技术措施》。
2．计算书中使用的主要设计依据是否明确，是否符合现行标准。
3．结构体系、结构方案是否经过主任工程师及以上的有关技术负责人确定。
4．各计算参数的取值是否正确。
5．对电算资料没有进行计算的部分，是否有其它辅助计算，对电算结果不符实际模型的部分，是否有补充计算。
6．电算资料中荷载取值有无错漏，各参数取用是否按照本工程的《结构设计统一技术措施》进行工程计算。
7．计算是否符合所采用程序的技术条件要求。
8．计算书各计算构件编号是否与设计文件相一致，计算方式是否合理，是否符合现行标准。
9．新技术引用是否有完整的资料、数据，是否经过院总工程师认可。
10．是否进行地基处理后的软弱下卧层验算。
11．采用宽梁设计时，是否进行了挠度、裂缝的验算。
12．集中荷载作用时，配箍是否进行了补充计算。
13．桩基是否有桩身强度的计算，配筋率是否满足构造要求，有无桩水平力的要求及计算。
14．缝的设置是否经过计算、是否满足最小构造要求。
15．是否考虑了材料性能。
16．是否有材料强度差异较大（上大下小）的竖向传力结构的局部承压计算的要求。
17．砌体结构中，有无进行稳定性验算，小截面墙垛是否进行强度计算。
18．剪力墙结构中“一”字型墙稳定验算。
19．计算书整理是否完整、书写是否清晰，电算资料是否齐全。
20．计算书及电算资料校对应有校对人的标记。
三．对结构设计总说明的校对1．设计总说明是否全面，是否包含了工程概况、设计依据、基础部分、上部结构部分、材料等主要部分内容。
2．工程概况是否描述结构计算高度、总层数、总高度、地下室层数、建筑主要功能、平面总长度、宽度、转换层、设备层、加强层、伸缩缝、防震缝、主要技术处理特点等。
3．设计依据是否正确，是否包含设计标准、地勘资料、建设要求等。
4．主要技术指标，即合理使用年限、场地类别、耐火等级、人防工程等级、地下室防水等级、结构体系、计算程序及版本是否正确。
5．主要荷载及特殊荷载是否注明。
6．后浇带及加强带的设置及处理是否正确，膨胀剂及其掺入量是否注明。
7．基础持力层的选择、地下水位、地基处理、桩基工程的检测要求是否说明清楚、正确。
8．设计要求、图集引用、构造处理、材料（包含引用标准图集、预制构件）等是否明确、正确。
9．引用的数据资料是否与计算书、电算资料及相关设计施工图文件相符。
10．预应力构件的张拉方法及过程、张拉值的控制，锚具类型、构造要求等是否正确。
11．其它特殊部位处理是否对施工起指导作用。
四．对基础部分的校对1．柱底不在同一标高情况时有无技术处理，是否与电算资料计算尺寸相符。
2．各基础拉梁设置是否正确，截面尺寸及配筋是否满足构造要求，是否与计算结果相一致。
3．各基础类型的基底标高是否落于设计总说明要求的土层上，是否满足各相应的构造要求。
4．基础埋置深度是否满足规范要求。
5．高层建筑在裙房主塔楼之间设置伸缩缝、沉降缝时，基础设计是否满足要求，计算模型是否准确。
6．地下室配筋是否与计算书一致，构造是否满足规范要求。
7．周围已有建筑、市政管沟是否标注在基础平面上。
8．是否考虑了周围已有建筑、市政管沟的安全及相应的处理措施。
9．在有地下水位上进行的地基处理，是否保证了处理层材料的不流失。
10．基础是否置于同一土层上，当在不同一土层上时，有无处理。
11．地下室各构件设计是否满足防火规范的相应要求。
12．地下室各墙、柱、梁、板的钢筋保护厚度是否满足构造及配筋要求。
13．桩间距（包括大头部分）是否满足构造要求。
14．基础设计是否符合本工程的《结构设计统一技术措施》。
五．对上部结构部分的校对1．细部节点作法是否表示清楚，符合相关标准、构造。
2．图面表示是否符合相关标准、标准图集要求。
3．图面表达是否完整正确，是否与建筑图相一致。
4．各配筋是否与计算、电算及现行标准相符合。
5．根据图面理解，是否仍存在有补充计算的必要。
6．钢筋焊接、搭接、锚固、间距、箍筋肢距、间距及钢筋配筋号，体积配箍率是否满足设计、构造要求。
7．各加强区设置是否符合规范要求。
8．各种缝的设置是否满足规范要求。
9．后浇带、加强带位置是否标明，设置、做法是否正确。
10．吊筋、加密箍筋是否有遗漏。
11．工程中是否存在短柱，应对照建筑平立剖面进行校对。
12．幕墙设计中使用年限是否明确，节点构造是否符合计算、构造要求。
13．局部承压部分是否表示清楚，符合计算、构造要求。
14．预应力构件的计算是否准确，构造是否符合规范要求。
15．剪力墙上各暗柱设计、配筋是否合理。
16．剪力墙上是否有暗梁的设置，其设置是否满足规范的要求。
17．连梁的构造是否符合规范的要求。
18．深梁的设计、构造是否满足规范要求。
19．圈梁是否封闭，各构造柱与圈梁是否有可靠连接。
20．墙、柱、及梁板设计是否满足相关标准、构造要求。
六．对图面尺寸、轴线、留洞、各图链接及其它的校对1．主要平面图尺寸是否能使施工放线准确无误。
2．校对所采用的建筑专业业务图是否已经建筑工种校对。
3．各尺寸数据、轴线标注是否准确。
4．是否有各工种配合提供的预留洞及管井图，提供的内容是否有各工种会签。
5．各图链接是否准确，图纸编排是否合理。
6．有无采用过期失效的标准、标准图集及已被淘汰的材料、产品。
给排水专业施工图设计文件校对工作要求一．校对人员的主要职责1．校对人员应遵守我院《部门及岗位职责》中关于校对的规定以及本工作要求的规定，接受下一环节的检查监督。
2．对设计文件的内容是否齐全、表述是否完整的正确(包括文字、图形、图表格式及填写、术语应用)进行校对，对图面的完整正确和无错、漏、碰、缺负责。
3．校对人员对其所提出的校对意见，对发现的设计错误或问题，必须认真做好校对记录，并有权要求设计人员进行修改，对设计人员不认真答复处理的，有权拒绝在施工文件中签名，校对与设计的意见不一致时，可由审核裁定，保留意见可记入《图纸校审记录》中。
4．必须认真校对工程设计有无违反强制性条文。
5．对不符合《建筑工程设计文件编制深度规定》之处，应有修改、补充意见。
二．对设计总说明的校对1．设计依据是否齐全、正确。
2．生活、消防给水水源外部条件，包括水压、水量。
3．排水接纳体。
排放是否符合国家有关排放标准。
4．生活日用水量。
5．热水耗热量。
6．热媒及加热方式的说明。
7．消防方案的简述。
8．消防用水量的取值，消防用水量的计算。
9．消防水池、消防水箱容积的确定，水箱材质的选择。
10．主要设备的型号及技术参数，并应计算核对。
11．生活给水管道（冷水、热水管）材质的选择确定，连接方式。
12．消防给水管材质的选择确定，连接方式。
13．排水管道材质的选择确定，连接方式。
14．防腐技术措施的说明。
15．所采用的标准图号。
16．要有图例。
17．热水管道的保温措施。
18．如有特殊要求，要加以说明。
三．对设备材料表的校对1．校对主要设备项目，不能漏项。
2．逐一复核校对设备名称、型号、规格、主要技术性能参数、数量。
通用产品不得指定生产厂或供应商，不得使用淘汰产品。
3．校核管道材料名称、材质、规格、数量。
4．主要管道配件的名称、材质、规格、数量。
5．所采用的管道附件，消防器材及其它附件的型号、类型、数量及主要技术参数。
四．对总平面图的校对1．总平面图是否符合规划规定？采用何种高程、坐标系统？2．总图要有比例，指北针，在水处理厂总平面图中要有风向玫瑰图。
3．生活、消防给水用同一水源时，进水管是否符合消防规范的要求？是否按规定设置消防水池？4．各种管道平面位置定位尺寸是否查标注？管道之间间距、与建筑物之间距是否符合要求？5．给水管道是否标注管径，重力排水管道是否标注管径、坡度、管长等？6．室外排水检查井要标注井径、井底高程、化粪池要有定位尺寸，进、出水管道的标高、池底标高等。
7．室外消防管道是否按照规范要求布置成环状？环状管道是否设置分隔阀门将环状管道分成若干独立管段？环状管道管径要满足通过全部水量的要求。
8．室外消火栓的设置的位置、间距、数量是否符合规范的要求？9．雨水口的位置与数量是否满足实际要求，（需通过计算复核）？10．在城市给水、污水厂平面布置图中，建筑物平面位置是否有定位痤标（或定位尺寸）？与单体的尺寸是否一致？池底标高是否与工艺流程与单体一致？与建筑总图是否一致？五．对单体平面图的校对1．逐一核对建筑各层的各种管道主管的编号、位置、是否相符，并校对其合理性？平面管道的位置是否正确？2．逐一核对各层平面消火栓的位置、数量是否符合消防规范的要求？3．按照消防分区，各区分隔层的平面管道是否按规范的要求，布置为环形管道，并核对是否正确地分隔为若干独立管段？4．消防电梯前室是否设置了消火栓？5．消防电梯有否按规范设置了排水设施？6．应逐一校对加压泵房、水泵基础尺寸、定位尺寸、水泵安装高度，水池池壁预埋管道预埋防水套管位置。
