瞬态抑制二极管(TVS管)贴片SMF系列型号【封装SOD-123】

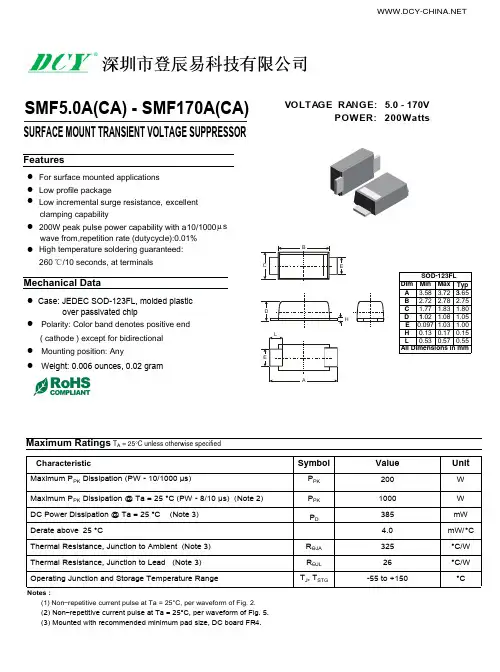

SMF40CA瞬态抑制TVS二极管SOD-123封装厂家DCY品牌推荐

Peak Pulse Current
IPP(mA)
21.7 19.4 17.9 16.7 15.5 14.7 13.9 13.0 11.8 11.0 10.1 9.3 8.6 8.2 7.7 7.2 6.8 6.2 5.6 5.1 4..8 4.4 4.1 3.8 3.4 3.1 2.9 2.8 2.6 2.4 2.3 2.1 1.8 1.7 1.5 1.4 1.4 1.3 1.2 1.1 1.0 0.9 0.8 0.7 0.7 0.6
Reverse Stand-Off Voltage
VRWM (V)
5.0 6.0 6.5 7.0 7.5 8.0 8.5 9.0 10 11 12 13 14 15 16 17 18 20 22 24 26 28 30 33 36 40 43 45 48 51 54 58 60 64 70 75 78 85 90 100 110 120 130 150 160 170
Peak Value - IRSM
tr ≤ 10 μs
50
tp
0
0
1
Half Value - IRSM 2
2
3
4
t, TIME (ms)
FIG.4 - PULSE RATING CURVE
10000
1000
100
10 0.1μs
1.0μs
10μs
100μs
1.0ms
tp, PULSE WIDTH
10ms
( cathode ) except for bidirectional ! Mounting position: Any
! WeiL
E
A
SOD-123FL Dim Min Max Typ
单向SMF4L系列TVS瞬态抑制二极管,型号有哪些?

单向SMF4L系列TVS瞬态抑制⼆极管,型号有哪些?提及“SOD-123封装TVS瞬态抑制⼆极管”,第⼀想到的是SMF系列和车规级TPSMF系列的TVS,功率200W。
那么,有没有SOD-123封装400W的TVS⼆极管?近⽇,发现,询400WSOD-123封装的TVS⼆极管尤其地多了起来,尤其是⼯作电压24V和28V的,根据东沃电⼦TVS⼆极管产品⼿册查询可知,SOD-123封装400W功率,⼯作电压24V、28V,对应的料号分别是:SMF4L24A、SMF4L28A。
SMF4L24A参数详情:⼯作电压:24V击穿电压:26.7V-29.5V钳位电压:38.9V峰值脉冲电流:10.3A峰值脉冲功率:400W漏电流:1uA封装形式:SOD-123SMF4L28A参数详情:⼯作电压:28V击穿电压:31.1V-34.4V钳位电压:45.4V峰值脉冲电流:8.8A峰值脉冲功率:400W漏电流:1uA封装形式:SOD-123具体参数详情,详见SMF4L系列产品⼿册。
SMF4L系列TVS瞬态抑制⼆极管,玻璃钝化⼯艺、低漏电流、Ps秒级响应速速、优秀箝位能⼒、⼯作电压从5V到85V,具体型号有:SMF4L5.0A、SMF4L6.0A、SMF4L6.5A、SMF4L7.0A、SMF4L7.5A、SMF4L8.0A、SMF4L8.5A、SMF4L9.0A、SMF4L10A、SMF4L11A、SMF4L12A、SMF4L13A、SMF4L14A、SMF4L15A、SMF4L16A、SMF4L17A、SMF4L18A、SMF4L20A、SMF4L22A、SMF4L24A、SMF4L26A、SMF4L28A、SMF4L30A、SMF4L33A、SMF4L36A、SMF4L40A、SMF4L43A、SMF4L45A、SMF4L48A、SMF4L51A、SMF4L54A、SMF4L58A、SMF4L60A、SMF4L64A、SMF4L70A、SMF4L75A、SMF4L78A、SMF4L85A。
瞬态抑制二极管参数

1.5KE-瞬态抑制二极管型号
瞬态电压抑制二极管参数(TVS)资料Microsemi公司资料封装:DO-201
瞬态抑制二极管的选型
1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
2、TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。
若选用的VWM太低,器件可
能进入雪崩或因反向漏电流太大影响电路的正常工作。
串行连接分电压,并行连接分电流。
3、TVS的最大箝位电压VC应小于被保护电路的损坏电压。
4、在规定的脉冲持续时间内,TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉
冲功率。
在确定最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。
5、对于数据接口电路的保护,还必须注意选取具有合适电容C的TVS器件。
6、根据用途选用TVS的极性及封装结构。
交流电路选用双极性TVS较为合理;多线保护选用TVS阵
列更为有利。
7、温度考虑。
瞬态电压抑制器可以在-55~+150℃之间工作。
如果需要TVS在一个变化的温度工作,
由于其反向漏电流ID是随增加而增大;功耗随TVS结温增加而下降,从+25℃到+175℃,大约线性下降50%雨击穿电压VBR随温度的增加按一定的系数增加。
因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。
P6KE TVS瞬态抑制二极管型号
工作温度范围-55-175℃功率消耗- 最低600W
TVS瞬态电压抑制二极管原理
TVS瞬态抑制二极管封装。
瞬变抑制二极管(TVS)

¾ 近年来静电放电的电磁场效应如电磁干扰(EMI) 及电磁兼容性(EMC)问题也日益严重,ESD防护 的重要性被提到前所未有的高度
Protection Components & Devices 4
TVS的应用
TVS广泛应用于: 1.各类电源系统 2.家用电器 3.工控回路及仪器仪表(电度表) 4.通讯设备 5.计算机及网络设备系统 6. I/O端口
Protection Components & Devices 25
பைடு நூலகம்
高精度TVS产品列表
(1)高精度微封TVS系列 (2)高精度600W TVS系列
深圳市威特科电子有限公司 VTVS
Room B98, 2nd Section, 4th Floor, 207 Building, NanYou 2nd industrial Estate, NanShan, Shenzhen, China
Sales @
双向TVS IV特性曲线图
Protection Components & Devices 23
TVS的优点
优点: 1.箝位系数小 2.体积小 3.响应速度快(10-12s) 4.可重复使用,可靠性高等。
Protection Components & Devices 24
低压低电容TVS 的应用
1.高速数据线保护 B端口保护 3.便携式设备保护(如手机,PDA等) 4.局域网和宽带网设备保护 5.交换系统保护以及以太网
交换机保护
Protection Components & Devices 36
双向瞬态抑制TVS二极管型号大全

双向瞬态抑制TVS⼆极管型号⼤全过电压防浪涌保护器件TVS瞬态电压抑制⼆极管,是⼀种⾼效新型的电路保护元件,凭借其⾃⾝独有的优势:半导体⼯艺、稳定可靠、玻璃钝化⼯艺、导通电压精准、PS秒级响应速度、瞬态功率⼤、击穿电压偏差⼩、低漏电流、低动态内阻、箝位电压易控制、封装形式多样、⼩体积易安装等等,被⼴泛应⽤于敏感电⼦产品中,如汽车电⼦、⼯业设备、通讯设备、消防电⼦、家电等等。
TVS⼆极管种类很多,根据⽅向可分为单向TVS和双向TVS;根据极性可分为单极性TVS和双极性TVS;根据外形可分为贴⽚TVS和直插TVS;根据功率可分为⼤功率TVS和⼩功率TVS……接下来,TVS⼆极管⼚家东沃电⼦DOWOSEMI重点要分享的是有关双向TVS⼆极管的话题。
双向TVS⼆极管和单向TVS有什么区别呢?如何区分双向TVS⼆极管?双向TVS⼆极管型号有哪些?双向TVS⼆极管和单向TVS⼆极管的区别单向和双向TVS管伏安特性曲线和相关参数说明如下图:从上图可以看出,双向TVS⼆极管伏安特性曲线在第⼀象限与第三象限极性相反,特性相似、当单向TVS⼆极管反向偏置时,它有两种⼯作模式:待机(⾼阻抗)或钳制(相对的低阻抗),详见单向TVS⼆极管伏安特性曲线第三象限。
在应⽤⽅⾯的区别,⼀般⽽⾔,单向TVS应⽤在直流电路中,双向TVS应⽤在交流电路中,具体详情建议咨询专业的技术员。
如何区分双向TVS⼆极管?双向:bi-directional unit,简称Bi;单向:uni-directional unit,简称Uni。
关于TVS⼆极管如何区分单双向这个问题,最可靠的⽅法就是查看对应料号的产品⼿册,其中Bi列表中表⽰的是单向,Uni列表中表⽰的是双向。
当然还可以根据型号更直观地辨别,TVS⼆极管型号尾缀CA是双向,A的话是单向,如3KP33CA是双向TVS⼆极管,3KP33A是单向TVS。
当然,不同品牌供应商对TVS⼆极管型号命名⽅式还是略有差异的,⼀般⽽⾔,都是国标统⼀的型号,不会存在太⼤的差异。
瞬态电压抑制二极管(TVS)特点及主要参数

瞬态电压抑制二极管(TVS)特点及主要参数一、TVS器件的特点瞬态(瞬变)电压抑制二级管简称TVS器件,在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦,其箝位响应时间仅为1ps(10-12S)。
TVS允许的正向浪涌电流在T =25℃,T=10ms条件下,可达50~200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
二、TVS器件的电特性1、单向TVS的V-I特性如图1-1所示,单向TVS的正向特性与普通稳压二极管相同,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。
从击穿点到Vc值所对应的曲线段表明,当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示,双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和箝位特性,正反两面击穿电压的对称关系为:0.9≤V(BR)(正) /V(BR)(反) ≤1.1,一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉,双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
2、最大反向脉冲峰值电流I PP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
I PP与最大箝位电压Vc(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率P PR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态抑制二极管

瞬态抑制二极管一、工作原理瞬态抑制二极管(Transient Voltage Suppression Diode,简称TVS二极管)是一种特殊的二极管,其工作原理基于反向击穿效应。
当工作电压高于二极管的击穿电压时,电压快速上升,使二极管发生击穿并形成短路,从而将过电压导向地或其他引线。
通过这种方式,它可以将过电压引导到一个安全的电平,从而保护其他部件免受电压过高的损害。
二、特性1. 反应速度快:瞬态抑制二极管响应速度非常快,可以在纳秒级别完成击穿操作,从而能够迅速抑制电路中的过电压。
2. 高击穿电压:瞬态抑制二极管的击穿电压通常较高,能够承受较大的电压冲击而不受损坏。
这使得它成为电路保护的理想选择。
3. 低泄漏电流:瞬态抑制二极管的泄漏电流通常很小,在正常工作条件下几乎可以忽略不计。
这有助于减少功耗并提高电路的效率。
4. 大电流承受能力:瞬态抑制二极管能够承受较大的电流冲击,从而保护电路中的其他元器件免受过电流损害。
5. 长寿命:由于瞬态抑制二极管一般工作在击穿电压以下的电压范围内,因此其寿命较长,可靠性较高。
三、应用案例瞬态抑制二极管在电子行业有着广泛的应用。
以下是几个常见的应用案例:1. 电源保护:在电源电路中,瞬态抑制二极管被用来保护负载设备免受电压突波和瞬态电压的影响。
它能够将高电压引导到地线,从而保护电路中的其他元件。
2. 通信设备保护:瞬态抑制二极管可以用于保护通信设备中的电子元器件免受雷击和电磁干扰的影响。
当突发电压超过设备工作范围时,TVS二极管能迅速击穿,吸收过电压,保护设备正常工作。
3. 汽车电子系统:汽车电子系统需要抵抗来自电磁干扰和电压峰值的损害。
瞬态抑制二极管被广泛应用于汽车电子设备中,以保护各种电子元器件,如发动机控制单元(ECU)、电动机驱动器和GPS设备。
4. 工业控制系统:工业控制系统的稳定性和可靠性对生产过程至关重要。
瞬态抑制二极管可用于保护各种工业控制设备免受电压干扰和突发电压冲击。
安森美低厚度SOD-123FL封装

安森美低厚度SOD-123FL封装
佚名
【期刊名称】《电子产品世界》
【年(卷),期】2003(000)07B
【摘要】安森美半导体为TVS元件和肖特基二极管系列推出低厚度SOD-123FL 封装。
SOD—123FL封装器件可直接替代电路板中的SOD-123(JEDEC DO219)封装器件。
SOD-123FL封装的W/mm2热性能比SOD—123提高达149%,比SMA提高达90.5%,比PowerMite提高达26.5%。
SOD-123FL厚度(最大为1mm)比标准SOD-123封装低25%,
【总页数】1页(P104)
【正文语种】中文
【中图分类】TN405
【相关文献】
1.安森美半导体推出采用极紧凑、低厚度封装的业界最小MOSFET [J],
2.安森美半导体推出采用紧凑SOIC-8封装的高能效同步稳压器 [J], 邹勉;
3.安森美半导体推出多款新LDO线性稳压器,含超小XDFN封装器件 [J],
4.安森美推出低厚度SOD-123FL封装元件 [J],
5.安森美半导体推出针对下一代接口的低电容、低钳位电压ESD保护器件 [J],因版权原因,仅展示原文概要,查看原文内容请购买。
sod123二极管参数

sod123二极管参数
SOD123型号是一种二极管封装类型,具体的二极管参数会根据具体的二极管型号而有所差异。
一般来说,SOD123封装的二极管参数包括以下几个方面:
1. 最大可反向电压(VRRM):表示二极管能够承受的最大反向电压,单位为伏特(V)。
2. 最大可持续反向电压(VR):表示二极管能够长时间承受的反向电压,单位为伏特(V)。
3. 最大正向电流(IF):表示二极管正向电流的最大值,单位为安培(A)。
4. 电压降(VF):表示二极管正向导通时的电压降,也称为正向压降,单位为伏特(V)。
5. 最大反向漏电流(IR):表示二极管在最大可反向电压下的反向漏电流,单位为安培(A)。
6. 瞬态热阻(RθJA):表示二极管的瞬态热阻,即在单位时间内从二极管到环境的热阻,单位为摄氏度/瓦特(℃/W)。
需要注意的是,具体的二极管型号会有不同的参数范围,可以根据具体的型号手册或数据表来获取详细的参数值。
SMF15CA瞬态抑制TVS二极管SOD-123封装厂家DCY品牌推荐

! Low profile package ! Low incremental surge resistance, excellent
clamping capability
! 200W peak pulse power capability with a10/1000 µs
wave from,repetition rate (dutycycle):0.01%
Peak Value - IRSM
tr ≤ 10 μs
50
tp
0
0
1
Half Value - IRSM 2
2
3
4
t, TIME (ms)
FIG.4 - PULSE RATING CURVE
10000
1000
100
10 0.1μs
1.0μs
10μs
100μs
1.0ms
tp, PULSE WIDTH
10ms
Maximum Ratings TA = 25°C unless otherwise specified
Characteristic Maximum PPK Dissipation (PW - 10/1000 μs)
Maximum PPK Dissipation @ Ta = 25 °C (PW - 8/10 μs) (Note 2) DC Power Dissipation @ Ta = 25 °C (Note 3) Derate above 25 °C Thermal Resistance, Junction to Ambient (Note 3) Thermal Resistance, Junction to Lead (Note 3) Operating Junction and Storage Temperature Range
瞬态抑制二极管TVS二极管型号汇总

瞬态抑制二极管TVS管型号汇总硕凯电子(Sylvia)1、瞬态抑制二极管产品简述硕凯瞬态电压抑制器(TransientVoltageSuppressor)简称TVS管,也叫瞬态抑制二极管,TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。
其耐突波电流的能力与其P-N结面积成正比。
TVS广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等。
其特点为反应速度快(为ps级),体积小,脉冲功率较大,箝位电压低等。
其10/1000μs 波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。
2、各种型号大全(1)名称:SOD-123封装SMF系列功率:200W电压(VRWM):1.0-400V电流(IPP):21.7-0.65A封装:SOD-123产品系列:SMF(2)名称:DO-214AC封装SMAJ系列功率:400W工作电压:5.0-440.0V电流(IPP):43.5-0.6A封装:DO-214AC产品系列:SMAJ(3)名称:DO-214AA封装SMBJ系列功率:600W工作电压:5.0-440.0V电流:65.3-0.9A封装:DO-214AA产品系列:SMBJ(4)名称:DO-214AB封装SMCJ系列功率:1500W工作电压:5.0-440.0V电流:163.0-2.1A封装:DO-214AB产品系列:SMCJ(5)名称:DO-214AB封装SMDJ系列功率:5000W工作电压:5.0-170.0V电流:326.1-10.9A封装:DO-214AB产品系列:SMDJ(6)名称:DO-15封装SA系列功率:500W工作电压:5.0-180.0V电流:55.4-1.7A封装:DO-15产品系列:SA(7)名称:DO-41封装P4KE系列功率:400W工作电压:5.8-495.0V电流:39.0-0.52A封装:DO-41产品系列:P4KE(8)名称:DO-15封装P6KE系列功率:600W工作电压:5.8-512.0电流:0.75-58.1A封装:DO-15产品系列:P6KE(9)名称:DO-201封装 1.5KE系列功率:1500W工作电压:5.8-495.0V电流:144.8-2.0A封装:DO-201产品系列:1.5KE(10)名称:P600封装3KP系列功率:3000W工作电压:5.0-220.0V电流:326.1-8.1A封装:P600产品系列:3KP(11)瞬态抑制二极管TVS二极管余下型号如下:3、小结有关硕凯瞬态抑制二极管TVS二极管的各种型号主要为以上这些,当然,后期还会有新的型号上市,到时再共享。
瞬态电压抑制二极管参数

瞬态电压抑制二极管参数瞬态电压抑制二极管(Transient Voltage Suppression Diode,TVS)是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容,希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管,又称为TVS二极管,主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径,将瞬态电压引导到地或其他低电压点,以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压(Vc),最大峰值电流(Ipp),保护电压(Vr),响应时间(tr),以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压(Vc):Vc是瞬态电压抑制二极管能够承受的最大电压,在选择时应考虑电路中可能出现的最高电压,以确保其能够提供有效的保护。
根据电路的需求,Vc的值应略高于电路中最高电压值。
2. 最大峰值电流(Ipp):Ipp是瞬态电压抑制二极管能够承受的最大电流,也是保护电路的重要参数。
在电路中发生瞬态电压过冲时,瞬态电流会通过二极管,因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压(Vr):Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时,二极管将开始导通,将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压,选择合适的Vr值非常重要。
4. 响应时间(tr):响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件,因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力:功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。
TVS(瞬变抑制)二极管参数与选型

TVS(瞬变抑制)二极管参数与选型TVS管的英文名是TRANSIENT VOLTAGE SUPPRESSOR,中文名叫瞬变抑制二极管。
它在承受瞬间高能量脉冲时,能在极短的内由原来的高阻抗状态变为低阻抗,并把电压箝制到特定的水平,从而有效的保护用户的设备和元器件不受损坏。
由于其具有箝位电压低、动作时间快等特点;因此比较适合于多级保护电路的末级保护。
此外也能和其它保护元件配合使用,组成专用的防雷装置。
目录TVS的参数特性TVS的应用TVS和其它浪涌保护元件的区别TVS的选用方法TVS管TVS的参数特性1.TVS特性TVS管是典型的PN结雪崩器件,和普通稳压管的击穿特性差不多。
但这条曲线只反映了TVS特性的一个部分,还必须补充下图所示的特性曲线,才能反映TVS的全部特性。
这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形,它表示流过TVS管的电流由1mA突然上升到峰值,然后按指数规律下降,造成这种电流冲击的原因可能是雷击、过压等。
曲线2是TVS管两端电压的波形,它表示TVS中的电流突然上升时,TVS两端电压也随之上升,但最大只上升到VC值,这个值比击穿电压VBR略大,从而对后面的电路元件起到保护作用。
TVS在电路中和稳压管一样,是反向使用的。
2.参数说明A.击穿电压(VBR):TVS在此时阻抗骤然降低,处于雪崩击穿状态。
B.测试电流(IT):TVS的击穿电压VBR在此电流下测量而得。
一般情况下IT取1mA。
C.反向变位电压(VRWM):TVS的最大额定直流工作电压,当TVS两端电压继续上升,TVS将处于高阻状态。
此参数也可被认为是所保护电路的工作电压。
D.最大反向漏电流(IR):在工作电压下测得的流过TVS的最大电流。
E.最大峰值脉冲电流(IPP):TVS允许流过的最大浪涌电流,它反映了TVS的浪涌抑制能力。
F.最大箝位电压(VC):当TVS管承受瞬态高能量冲击时,管子中流过大电流,峰值为IPP,端电压由VRWM值上升到VC值就不再上升了,从而实现了保护作用。
瞬态抑制二极管SMF6.5A型号分析

瞬态抑制二极管SMF6.5A型号分析硕凯电子(Sylvia)一、应用中文TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
二、SOD-123封装尺寸三、物理说明四、单向产品图五、I-V曲线特性六、产品应用TVS devices are ideal for the protection of I/O interfaces,VCC bus and other vulnerable circuits used in Telecom,Computer,Industrial and Consumer electronic applications.七、焊脚参数八、产品标识九、产品特性1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%9、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps10、高温焊接:终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化,符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气),8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)十、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above T A=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.V F<3.5V for V BR<200V and V F<6.5V for V BR>201V.。
瞬态抑制二极管的详细介绍和使用指导

瞬态抑制二极管的详细介绍和使用指导
一、瞬态抑制二极管介绍
瞬态抑制二极管(Transient Voltage Suppression Diode,TVS)是一种用于抑制和减少设备内部电路的偶然突发电压及峰值电压传播的继电器器件。
由于它能抑制来自外部扰动源的瞬变电压,它又被称为瞬变电压抑制器(Transient Voltage Suppressors,TVS)。
它的工作原理是,当外部突发电压超过预先设定的电压,就会导致TVS二极管突然导通,迅速把外部扰动源的传入电压引入到地系统或接地系统。
它主要有三种:一极式瞬态抑制二极管、双极式瞬态抑制二极管和三极式瞬态抑制二极管,可以用来保护单极系统、双极系统和三极系统。
二、瞬态抑制二极管的使用指导
1、正确安装
一般来说,TVS二极管需要通过焊接来安装,然而它们的焊接零件较小,相对较脆,因此安装时需要注意它们的焊接零件是否正确。
安装完成后,应检查TVS的外壳是否紧贴系统板的基板。
2、安装位置
TVS除了需要安置在可能受到外部扰动源影响的部位外,需要进行正确安。
瞬态抑制二极管(TVS管)

瞬态抑制⼆极管(TVS管)
介绍
常见的TVS管
瞬态抑制⼆极管简称TVS (Transient Voltage Suppressor ),⼜叫钳位⼆极管,由P-N结⾯积组成,可分为单向TVS管和双向TVS管,单向的有正负极,双向的没有正负极。
TVS⼴泛应⽤于半导体及敏感器件的保护,通常⽤于⼆级电源和信号电路的保护,以及防静电等。
其特点为反应速度快(为ps级),体积⼩,脉冲功率较⼤,箝位电压低等。
单向
双向
作⽤
将TVS⼆极管加在信号及电源线上,能防⽌微处理器或单⽚机因瞬间的肪冲,如静电放电效应、交流电源之浪涌及开关电源的噪⾳所导致的失灵。
静电放电效应能释放超过10000V、60A以上的脉冲,并能持续10ms;⽽⼀般的TTL器件,遇到超过30ms的10V脉冲时,便会导⾄损坏。
利⽤TVS⼆极管,可有效吸收会造成器件损坏的脉冲,并能消除由总线之间开关所引起的⼲扰
(Crosstalk)。
将TVS⼆极管放置在信号线及接地间,能避免数据及控制总线受到不必要的噪⾳影响。
⼯作原理
TVS⼆极管并联于电路中,当电路正常⼯作时,它处于截⽌状态(⾼阻态),不影响线路正常⼯作,当电路出现异常过压并达到其击穿电压时,它迅速由⾼阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常⾼压箝制在⼀个安全⽔平之内,从⽽保护被保护IC或线路;当异常过压消失,其恢复⾄⾼阻态,电路正常⼯作。
