采暖系统水力计算之令狐文艳创作
供热水力计算范文

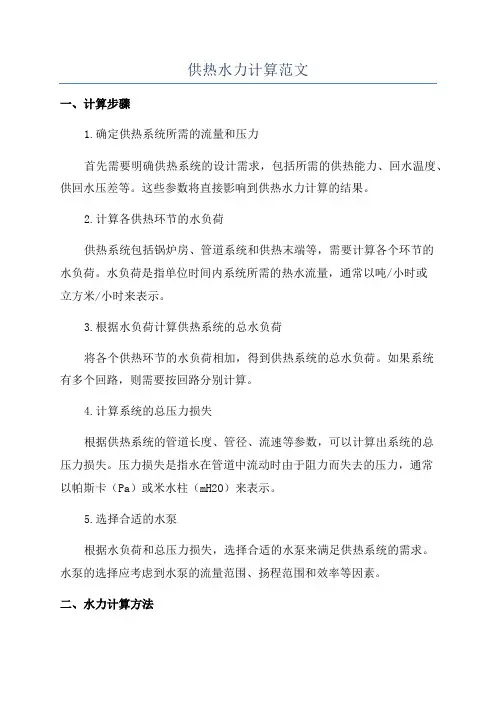

供热水力计算范文一、计算步骤1.确定供热系统所需的流量和压力首先需要明确供热系统的设计需求，包括所需的供热能力、回水温度、供回水压差等。
这些参数将直接影响到供热水力计算的结果。
2.计算各供热环节的水负荷供热系统包括锅炉房、管道系统和供热末端等，需要计算各个环节的水负荷。
水负荷是指单位时间内系统所需的热水流量，通常以吨/小时或立方米/小时来表示。
3.根据水负荷计算供热系统的总水负荷将各个供热环节的水负荷相加，得到供热系统的总水负荷。
如果系统有多个回路，则需要按回路分别计算。
4.计算系统的总压力损失根据供热系统的管道长度、管径、流速等参数，可以计算出系统的总压力损失。
压力损失是指水在管道中流动时由于阻力而失去的压力，通常以帕斯卡（Pa）或米水柱（mH2O）来表示。
5.选择合适的水泵根据水负荷和总压力损失，选择合适的水泵来满足供热系统的需求。
水泵的选择应考虑到水泵的流量范围、扬程范围和效率等因素。
二、水力计算方法在进行供热水力计算时，常用的方法包括经验公式法、正交法和计算机模拟法等。
1.经验公式法经验公式法是根据过去的实际经验，通过建立公式来计算供热系统的水力参数。
这种方法简单、易于实施，但精度较低，适用于一些简单的供热系统。
2.正交法正交法是一种常用的解析方法，通过建立供热系统的数学模型，使用正交表格进行计算。
这种方法可以考虑到不同参数之间的相互影响，计算结果较为准确。
3.计算机模拟法计算机模拟法是使用计算机软件进行供热水力计算的方法。
通过建立供热系统的三维模型，模拟水在管道中的流动过程，计算水泵流量和压力等参数。
这种方法计算精度较高，但需要使用专门的软件进行计算。
三、水力计算注意事项1.系统的设计温度和压力应符合相关标准要求，不能超出管道和设备的承受范围。
2.水力计算需要考虑灵活性，保证在不同负荷和压力条件下都能正常运行。
3.考虑到水力损失和水泵效率等因素，应选择合适的水泵，并进行合理的管道布置。
采暖水力计算书

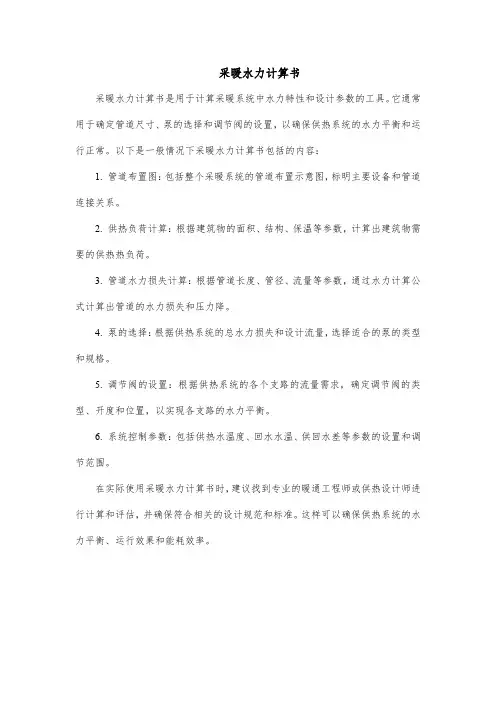

采暖水力计算书
采暖水力计算书是用于计算采暖系统中水力特性和设计参数的工具。
它通常用于确定管道尺寸、泵的选择和调节阀的设置，以确保供热系统的水力平衡和运行正常。
以下是一般情况下采暖水力计算书包括的内容：
1. 管道布置图：包括整个采暖系统的管道布置示意图，标明主要设备和管道连接关系。
2. 供热负荷计算：根据建筑物的面积、结构、保温等参数，计算出建筑物需要的供热热负荷。
3. 管道水力损失计算：根据管道长度、管径、流量等参数，通过水力计算公式计算出管道的水力损失和压力降。
4. 泵的选择：根据供热系统的总水力损失和设计流量，选择适合的泵的类型和规格。
5. 调节阀的设置：根据供热系统的各个支路的流量需求，确定调节阀的类型、开度和位置，以实现各支路的水力平衡。
6. 系统控制参数：包括供热水温度、回水水温、供回水差等参数的设置和调节范围。
在实际使用采暖水力计算书时，建议找到专业的暖通工程师或供热设计师进行计算和评估，并确保符合相关的设计规范和标准。
这样可以确保供热系统的水力平衡、运行效果和能耗效率。
供热系统水力计算
p －压强水头，（压力能水头）表明流体在断面压强作用 g
下，测压管上升的高度。
Z －位置水头，相对于基准面的高度。
2 －流速水头，（动能水头）以初速度铅直上升射流时的
2g
理论高度
总水头：
H p Z 2
g
2g
即压力能水头、位置水头之和动能水
头三者之和
总水头线（A-B线）
测压管水头线——水压线（C-D线）
管道直径（如何计算？） 管段压力损失（实际值） 管道流量（管径、管段允许压降已知）
◆水力计算有什么用处？
一、热水网路水力计算基本公式
2、管段的压力 (能量) 损失包括 哪两部分?
沿程阻力损失 p y 局部阻力损失 p j
○总阻力损失 p p y p j
一、热水网路水力计算基本公式
3、管段的沿程损失计算公式?
问题思考
请问：教材P36例2-4中各供暖热用户与 外网可采取何种连接方式？
用户1： 用户2：？ 用户3：？ 用户4：
To be continued
§4.4热网水泵的选择
一、热网循环水泵的选择方法 1、选择参数的确定 1）流量的确定
流速与质量流量的关系？
3.实际中往往不修正的原因是什么? （P23例子）
§4.2水力计算的方法与步骤
简述水力计算步骤?
0
+2
Q2=1.05×106 W
F2
P3=2.0×104 Pa
+4
+2 60m
0
h3=33m -2 -3
-5
-8
A 150m
B
160m
C
200m D 3
100m
Q3=0.69×106 W P3=1.45×104 Pa
培养幼儿良好行为习惯的意义和策略之令狐文艳创作
培养幼儿良好行为习惯的意义和策略令狐文艳曾经有一位诺贝尔获奖者受采访时被人问到：“你在哪个大学、哪个实验室里学到了你认为最重要的东西呢？”出人意料，这位白发苍苍的诺贝尔获奖者回答到：“幼儿园。
”又问：“在幼儿园里学到了什么呢？”学者答到：“比如：把自己的东西分一半给小伙伴们；不是自己的东西不要拿；东西要放整齐，饭前要洗手，午饭后要休息；做了错事要表示歉意；学习要多思考，要仔细观察大自然。
从根本上说，我学到的全部东西就是这些。
”他的回答让我们再一次深刻的意识到，许多人终生所学到的最主要的东西，或许正是幼儿园老师默默的给他们培养的良好习惯。
那么如何培养幼儿良好的行为习惯呢？一、榜样+耐心+反复强化幼儿期的孩子处于好动、好模仿的时期，观察、模仿是幼儿学习的重要方式。
在学校中，教师就是孩子行为的榜样。
在孩子的心中，教师的地位是最高的，家长经常说：“老师在孩子心目中就是神”。
幼儿无时无刻不在观察模仿老师的一举一动，获取各种信息和正负面的影响。
经常会听到孩子们模仿老师的动作语言。
可见，幼儿把教师当作自己最直接的学习榜样，教师的一言一行都会对幼儿产生深刻影响。
因此，我平时非常注意从自身做起，严于律己。
凡要求孩子们做的，自己首先做到。
不让孩子做的，自己千万不违反，一旦违反，要在孩子们面前勇于承认错误。
记得一次下课我无意中走进教室，发现有两位小朋友坐在桌子上说话。
我当场批评了他们，可其中的一位孩子却说：“老师，你有时也坐在桌子上给我们讲故事。
”他的话让我大吃一惊，仔细一想，自己也确实有过这样的现象。
我就对这位小朋友说：“真的？你怎么不早点给我指出这个坏毛病呢？今后，我们互相监督，不让坏毛病再出来好吗？”正如古人所言：“言教不如身教，其身正，不令而行；其身不正，虽令不从。
”所以教师应规范自己的言行举止，为幼儿起表率作用。
一个好习惯的建立不难，不断的坚持和强化才是最难的。
在这个过程中，很多细节容易被忽视，从而使坏习惯卷土重来。
采暖系统设计中水力平衡计算的分析
加强维护和管理
定期对系统进行检查和维护，及时发现和解决水 力不平衡问题，能够提高系统的运行效率和延长 其使用寿命。
07
结论与展望
研究结论
水力平衡计算对于采暖系统设计至关重要，有助于 确保系统运行的稳定性和高效性。
在不同规模和类型的建筑中，水力平衡计算的应用 有助于减少能源浪费和降低运行成本。
本文通过对实际工程案例的分析，验证了水力平衡 计算在采暖系统设计中的重要性和有效性。
水力平衡计算需要考虑系统的复杂性 和不确定性，因此常常需要进行多次 迭代和调整。
水力平衡计算的主要步骤
01
02
03
04
确定系统模型
包括管道的长度、直径、弯头 、阀门等元件的阻力特性。
确定流量分配
根据分支管道的阻力和系统总 流量，确定各分支管道的流量 分配。
校核水力平衡
通过比较实际测量值和计算值 ，验证水力平衡是否满足系统 要求。
提高水力平衡的措施及优化建议
精确计算
进行精确的水力平衡计算是确保系统正常运行的 关键，应根据建筑物的特点和实际需求进行计算 。
合理设计
在系统设计时，应充分考虑各环路的阻力特性和 流量需求，合理分配各环路的流量。
选用高质量的管材和设备
高质量的管材和设备能够减少系统的阻力损失和 水力不平衡现象的发生。
采暖系统的构成
热源
提供热量的设备，如锅炉、热泵等。
输配系统
将热量从热源输送到各房间的管道和设备，如水泵 、阀门等。
散热设备
将热量散发到室内空气中的设备，如散热器、地暖 等。
采暖系统的分类
02
01
03
按热媒种类分类
热水采暖系统、蒸汽采暖系统、热风采暖系统等。
供热工程室内热水供暖系统的水力计算课件
和管径都没有改变的一段管子称为一个计
算管段。任何一个热水供暖系统的管路都 供热工程室内热水供暖系统的水力 计算课件
二、当量局部阻力法和当量长度法
在实际工程设计中，为了简化计算，也 有采用所谓“当量局部阻力法”或“当量长 度法”进行管路的水力计算。
当量局部阻力法(动压头法) 当量局部阻 力法的基本原理是将管段的沿程损失转变为 局部损失来计算。
GI
I Gl
GII (1
I )G供l 热工程室内热水供暖系统的水力
计算课件
在垂直式顺流系统中，散热器单侧连接时， 1.0；散 热器双侧连接，当两侧支管管径及其长度都相等时，
0.5 ；当两侧支管管径及其长度不相等时，两侧散热 器的进流系数就不相等。
影响两侧散热器之间水流量分配的因素主要有两 个：
计算课件
例题4-2计算步骤 1．在轴测图上，与例题4-1相同，进行管段编
号，立管编号并注明各管段的热负荷和管长 2．确定最不利环路。本系统为异程式单管系统，
一般取最远立管的环路作为最不利环路 3．计算最不利环路各管段的管径
推荐平均比摩阻 Rpj 60 120 Pa m 来确定最不利环路各管
段的管径，
供热工程室内热水供暖系统的水力 计算课件
4、对机械循环双管系统，一根立管上的各层 散热器是并联关系，水在各层散热器冷却所 形成的重力循环作用压力不相等，在进行各 立管散热器并联环路的水力计算时，应计算 各层自然循环的作用压差，不可忽略。 5、对机械循环单管系统，如建筑物各部分层 数相同时，每根立管所产生的重力循环作用 压力近似相等，可忽略不计；如建筑物各部 分层数不同时，高度和各层热负荷分配比不 同，各立管环路之间所产生的重力循环作用 压力不相等，在计算各立管之间并联环路的 压降不平衡率时，应将其重力循环作用压力 的差额计算在内。重力循环作用压力可按设 计工况下的最大值的2／3计算(约相应于采暖 平均水温下的作用压力值)。 供热工程室内热水供暖系统的水力
第四章 热水采暖系统的水力计算1
△—系统作用压头的富裕值，%； △P—最不利环路的作用压力，Pa； △H—最不利环路的总阻力，Pa。
第三节 机械循环单管热水采暖系统的水力计算
如不满足上式，则需要调整环路中某些管段的管径。 3.最末端第二根立管的计算 最末端第二根立管的作用压头△P2 为与其并联的最不利环 路的各管段的压力损失总和。 先确定计算立管的平均比摩阻Rpj可用下式计算：
（2）局部压力损失 式中∑ξ ——管段的局部阻力系数之和
pj
（3）总损失
2
2
P (Py Pj ) (Rl
2
2
)
第二节 热水采暖系统水力计算的任务和方法
2.1 热水采暖系统水力计算的任务
(1)已知各管段的流量和循环作用压力，确定各管段管径。 (2)已知各管段的流量和管径，确定系统所需的循环作用压 力。 (3)已知各管段管径和该管段的允许压降，确定该管段的流 量。 2.2 等温降法水力计算方法 2.2.1 最不利环路计算 (1)最不利环路的选择确定
前者称为沿程损失后者称为局部损计算管段的压力损失pa计算管段的沿程损失pa计算管段的局部损失pa每米管长的沿程损失pa第一节管路水力计算的基本原理第一节管路水力计算的基本原理根据达西公式沿程压力损失可用下式计算11基本公式pa41单位长度的沿程压力损失也就是比摩阻r的计算公式为流体的密度kgm3实际工程计算中往往已知流量则公式52中的流速1025附录d1就是按上式编制的热水采暖系统管道水力计算表
第三节 机械循环单管热水采暖系统的水力计算 3.1 机械循环系统特点 4.3 机械循环单管热水供暖系统管路的水力计算
(1)与重力循环系统相比，机械循环系统的作用半径大，其室 内热水供暖系统的总压力损失一般约为10-20kPa，对水 平式或较大型的系统，可达20~50kPa。
蒸汽采暖系统水力计算
蒸汽采暖系统水力计算蒸汽采暖系统水力计算是指通过对管道网络、阀门、泵等元件进行分析和计算，确定流体在管道中的压力和流量分配，以保证系统能够正常运行。
水力计算是蒸汽采暖系统设计中的重要环节，也是保证系统效率和安全性的关键。
以下是蒸汽采暖系统水力计算的详细解释：1. 管网分析：首先需要对管道系统进行分析，确定管道直径、长度、材质等参数，并绘制出管道网络图。
通过管道网络图可以明确管道的路径以及各个分支的长度和管径，为后续的水力计算提供基础数据。
2. 流量计算：流量是蒸汽采暖系统设计的关键参数之一，也是水力计算的核心内容。
流量的计算需要考虑系统的热负荷、热传递系数、温差、流速等因素，并且需要根据实际情况进行修正，保证计算结果的准确性。
3. 压力计算：蒸汽采暖系统中，压力是保证系统正常运行的关键因素之一。
压力计算需要考虑管道长度、管径、阀门、泵等元件的压力损失情况，以及系统的设计压力，通过计算确定系统各点的压力分布和管网的工作压力范围。
4. 泵选型：泵是蒸汽采暖系统的主要动力设备，泵的选型需要考虑系统的热负荷、流量、压力等因素，并且需要根据实际情况进行修正。
在选型过程中还需要考虑泵的效率、可靠性、维护成本等因素。
5. 阀门选型：阀门在蒸汽采暖系统中起到了调节流量和控制压力的作用，阀门的选型需要根据系统的热负荷、流量、压力等参数进行综合考虑，并且需要根据实际情况进行修正。
在选型过程中还需要考虑阀门的材质、密封性、可靠性等因素。
总之，蒸汽采暖系统水力计算是系统设计的重要环节，通过对管道网络、阀门、泵等元件进行综合分析和计算，保证系统能够正常运行，提高系统的效率和安全性。
采暖系统水力计算
在《供热工程》P97和P115有下面两段话：可以看出对于单元立管平均比摩阻的选择需要考虑重力循环自然附加压力的影响，试参照下面实例，分析对于供回水温60/50℃低温热水辐射供暖系统立管比摩阻的取值是多少？实例：附件6.2关于地板辐射采暖水力计算的方法和步骤（天正暖通软件辅助完成）6.2.1水力计算界面：菜单位置：【计算】→【采暖水力】（cnsl）菜单点取【采暖水力】或命令行输入“cnsL”后，会执行本命令，系统会弹出如下所示的对话框。
功能：进行采暖水力计算，系统的树视图、数据表格和原理图在同一对话框中，编辑数据的同时可预览原理图，直观的实现了数据、图形的结合，计算结果可赋值到图上进行标注。
快捷工具条：可在工具菜单中调整需要显示的部分，根据计算习惯定制快捷工具条内容；树视图：计算系统的结构树；可通过【设置】菜单中的【系统形式】和【生成框架】进行设置；原理图：与树视图对应的采暖原理图，根据树视图的变化，时时更新，计算完成后，可通过【绘图】菜单中的【绘原理图】将其插入到dwg中，并可根据计算结果进行标注；数据表格：计算所需的必要参数及计算结果，计算完成后，可通过【计算书设置】选择内容输出计算书；菜单：下面是菜单对应的下拉命令，同样可通过快捷工具条中的图标调用；[文件] 提供了工程保存、打开等命令；新建：可以同时建立多个计算工程文档；打开：打开之前保存的水力计算工程，后缀名称为.csl；保存：可以将水力计算工程保存下来；[设置] 计算前，选择计算的方法等；[编辑] 提供了一些编辑树视图的功能；对象处理：对于使用天正命令绘制出来的平面图、系统图或原理图，有时由于管线间的连接处理不到位，可能造成提图识别不正确，可以使用此命令先框选处理后，再进行提图；[计算] 数据信息建立完毕后，可以通过下面提供的命令进行计算；[绘图] 可以将计算同时建立的原理图，绘制到dwg图上，也可将计算的数据赋回到原图上；[工具] 设置快捷命令菜单；6.2.2采暖水力计算的具体操作：1.下面以某住宅楼为例进行计算：住宅楼施工图如下：2.根据施工图系统形式绘制原理图：第一步进入【设置】菜单中的【系统形式】根据施工图“供水方式”选择“下供下回”接着再根据施工图：“立管形式”选择“双管”“立管关系”选择“异程”勾选“分户计量”“采暖形式”选择“地板采暖”点击“确定”2. 第二步在【设置】菜单中的【生成框架】完成下列内容：楼层数：6层系统分支数：1分支1样式分支2样式本住宅楼样式同分支1，所以系统分支数为“1”每支分支立管数：2每楼层用户数：2每用户分支数：3（见下图单元盘管图）3. 第三步【设置】菜单中“设计条件”4. 第四步在【生成框架】对话框中点击“生成”，如下图5.第五步在树视图中依次打开“立管1”、“楼层6”、“户1”，如下图：6.第六步在上图中完成以下几项内容的输入：1）负荷：指某盘管分支（环路）热媒提供的热量。
采暖系统水力计算
在《供热工程》P97和P115有下面两段话：可以看出对于单元立管平均比摩阻的选择需要考虑重力循环自然附加压力的影响，试参照下面实例，分析对于供回水温60/50℃低温热水辐射供暖系统立管比摩阻的取值是多少？实例：附件6.2关于地板辐射采暖水力计算的方法和步骤（天正暖通软件辅助完成）6.2.1水力计算界面：菜单位置：【计算】→【采暖水力】（cnsl）菜单点取【采暖水力】或命令行输入“cnsL”后，会执行本命令，系统会弹出如下所示的对话框。
功能：进行采暖水力计算，系统的树视图、数据表格和原理图在同一对话框中，编辑数据的同时可预览原理图，直观的实现了数据、图形的结合，计算结果可赋值到图上进行标注。
快捷工具条：可在工具菜单中调整需要显示的部分，根据计算习惯定制快捷工具条内容；树视图：计算系统的结构树；可通过【设置】菜单中的【系统形式】和【生成框架】进行设置；原理图：与树视图对应的采暖原理图，根据树视图的变化，时时更新，计算完成后，可通过【绘图】菜单中的【绘原理图】将其插入到dwg中，并可根据计算结果进行标注；数据表格：计算所需的必要参数及计算结果，计算完成后，可通过【计算书设置】选择内容输出计算书；菜单：下面是菜单对应的下拉命令，同样可通过快捷工具条中的图标调用；[文件] 提供了工程保存、打开等命令；新建：可以同时建立多个计算工程文档；打开：打开之前保存的水力计算工程，后缀名称为.csl；保存：可以将水力计算工程保存下来；[设置] 计算前，选择计算的方法等；[编辑] 提供了一些编辑树视图的功能；对象处理：对于使用天正命令绘制出来的平面图、系统图或原理图，有时由于管线间的连接处理不到位，可能造成提图识别不正确，可以使用此命令先框选处理后，再进行提图；[计算] 数据信息建立完毕后，可以通过下面提供的命令进行计算；[绘图] 可以将计算同时建立的原理图，绘制到dwg图上，也可将计算的数据赋回到原图上；[工具] 设置快捷命令菜单；6.2.2采暖水力计算的具体操作：1.下面以某住宅楼为例进行计算：住宅楼施工图如下：2.根据施工图系统形式绘制原理图：第一步进入【设置】菜单中的【系统形式】根据施工图“供水方式”选择“下供下回”接着再根据施工图：“立管形式”选择“双管”“立管关系”选择“异程”勾选“分户计量”“采暖形式”选择“地板采暖”点击“确定”2. 第二步在【设置】菜单中的【生成框架】完成下列内容：楼层数：6层系统分支数：1分支1样式分支2样式本住宅楼样式同分支1，所以系统分支数为“1”每支分支立管数：2每楼层用户数：2每用户分支数：3（见下图单元盘管图）3. 第三步【设置】菜单中“设计条件”4. 第四步在【生成框架】对话框中点击“生成”，如下图5.第五步在树视图中依次打开“立管1”、“楼层6”、“户1”，如下图：6.第六步在上图中完成以下几项内容的输入：1）负荷：指某盘管分支（环路）热媒提供的热量。
采暖系统设计中水力平衡计算的分析
02
采暖系统水力平衡计算的基础理 论
流体动力学基础知识
流体流动的基本规律
采暖系统中的水流遵循流体动力学的 基本规律，如连续性方程、动量方程 和能量方程，这些方程描述了流体流 动的物理本质。
雷诺数和流动状态
雷诺数是判断流体流动状态（层流或 湍流）的关键参数，不同流动状态下 的水力特性有很大差异，因此需要对 雷诺数进行合理选择。
水力计算参数的确定
确定流量
根据采暖系统的设计和实际需求 ，确定每个暖气片的设计流量。
确定压力损失
通过计算管道的压力损失，以确保 每个暖气片都能得到足够的流量。 这需要考虑到管道的长度、直径、 摩擦系数等因素。
确定阻力特性
需要确定每个水力组件的阻力特性 ，这可以通过实验测量或者查阅相 关厂商提供的技术规格来获取。
采暖系统设计中水力平衡计算的分 析
汇报人： 日期:
contents
目录
• 水力平衡在采暖系统中的重要性 • 采暖系统水力平衡计算的基础理论 • 采暖系统水力平衡计算的具体步骤 • 采暖系统水力平衡计算的实例分析 • 采暖系统水力平衡计算的优化和改进
01
水力平衡在采暖系统中的重要性
水力平衡的定义与意义
水力平衡计算的具体流程
计算暖气片阻力：根据暖气片的 阻力特性和设计流量，计算出每 个暖气片的阻力。
校核水力平衡：通过调整阀门的 开度，使得实际流量和设计流量 的差值在允许的范围内，从而完 成水力平衡的计算。
计算管道阻力：根据管道的长度 、直径、摩擦系数等参数，计算 出每段管道的阻力。
计算总阻力：将所有管道阻力和 暖气片阻力相加，得到采暖系统 的总阻力。
伯努利方程是水力平衡计算的基础公式，描述了流体在管道中流动时的压力、速度和高度 之间的关系。
SBR设计计算说明介绍模板之令狐文艳创作
1. 设计水质令狐文艳1.1 进水水质参照国内类似城市污水水质，并结合当地经济发展水平，确定污水厂的进水水质如表1所示。
表1 污水厂进水水质指标单位：mg/L指标COD cr BOD5SS NH3-N TP TN pH 进水500 300 360 35 3 40 6～91.2出水水质出水水质要求满足国家《城镇污水处理厂污染物排放标准》（GB8978-2002）一级A准，其水质如表2所示。
表 2 污水厂出水水质指标单位：mg/L指标COD cr BOD5SS NH3-N TP TN pH 出水50 10 10 5 0.5 15 6～91.3 设计水温设计最低水温T1=8℃，平均水温T2=20℃，最高水温T3=25℃。
2. SBR（脱氮除磷）主要设计参数表3 SBR脱氮除磷工艺的主要设计参数3. 设计计算（1）反应时间T R：式中：T R——反应时间，h；m——充水比，取0.30；So ——反应池进水五日生化需氧量，mg/L ，300mg/L ；L S ——反应池的五日生化需氧量污泥负荷，kgBOD 5/（kgMLSS ·d），取0.12kgBOD 5/（kgMLSS ·d）；X ——反应池内混合液悬浮固体（MLSS ）平均浓度，kgMLSS/m 3取4.0kgMLSS/m 3。
取反应时间T R 为4h 。
（2）沉淀时间T S ：当污泥界面沉降速度为7.14max X t 104.7u -⨯=(MLSS 在3000mg/L及以下)当污泥界面沉降速度为26.14max X 106.4u -⨯=(MLSS 在3000mg/L以上)设反应池的有效水深h 取5.0m ，缓冲层高度ε取0.5m 。
因此必要沉淀时间为： 取沉淀时间T S 为：1 h 。
（3）运行周期T ：设排水时间T D 为1h ，反应池数N=4，则一个周期所需要的时间为：Tc ≥T R +T S +T D =（4+1+1）h=6h所以每天的周期数为：n=24/8=3 进水时间为：h24/8N /T T C F===（4）反应池容积SBR 反应池容积，可按下式计算： 式中：V ——反应池有效容积，m 3；Q’——每个周期进水量，m 3，每个周期进水量为)h /m (7.34)d /m (83332500Q 33===；So ——反应池进水五日生化需氧量，mg/L ，300mg/L ；L S ——反应池的五日生化需氧量污泥负荷，kgBOD 5/（kgMLSS ·d），取0.12kgBOD 5/（kgMLSS ·d）；X ——反应池内混合液悬浮固体（MLSS ）平均浓度，kgMLSS/m 3取4.0kgMLSS/m 3；T R —— 每个周期反应时间，h 。
木兰辞(拼音打印)之令狐文艳创作
mù lán cí令狐文艳木兰辞北宋朝•郭茂倩编的《乐府诗集》jī jī fù jī jī ，mù lán dāng hù zhī ，唧唧复唧唧，木兰当户织，bù wén jī zhù shēng ，wéi wén nǚ tàn xī 。
不闻机杼声，唯闻女叹息。
wèn nǚ hé suǒ sī ？wèn nǚ hé suǒ yì ？问女何所思？问女何所忆？nǚ yì wú suǒ sī ，nǚ yì wúsuǒ yì 。
女亦无所思，女亦无所忆。
zuó yè jiàn jūn tiě，kè hán dà diǎn bīng ，昨夜见军帖，可汗大点兵，jūn shū shí èr juàn ，juàn juàn yǒu yé míng 。
军书十二卷，卷卷有爷名。
ā yé wú dà ér ，mù lán wú zhǎng xiōng ，阿爷无大儿，木兰无长兄，yuàn wèi shì ān mǎ ，cóng cǐ tì yé zhēng 。
愿为市鞍马，从此替爷征。
dōngshì mǎi jùn mǎ ，xī shìmǎi ān jiān ，东市买骏马，西市买鞍鞯，nán shì mǎi pèi tóu ，běi shì mǎi cháng biān 。
采暖水力计算书范文
采暖水力计算书范文
采暖水力计算是指根据建筑的采暖需求以及供暖系统的特点，计算供暖系统所需的循环水流量和水泵的功率，并选择合适的水泵进行供暖水力系统设计。
水力计算是采暖工程设计的重要环节之一，其准确性直接影响到供暖系统的运行效果和能耗状况。
1.建筑热负荷计算：根据建筑的朝向、外墙材料、窗户、屋顶、地板等因素，计算建筑的传热损失，进而得到建筑的热负荷。
这是计算采暖水力的基础。
2.流量计算：根据建筑的热负荷和设计温度，计算出供水温度和回水温度，然后根据流量计算公式，计算出供回水流量。
3.水泵功率计算：根据计算出的供回水流量和供回水温差，利用水泵的水力工作原理，计算出水泵所需的功率。
4.水泵选型：根据已知的供回水流量和功率要求，选择合适的水泵进行设计。
5.管网阻力计算：根据管路的长度、直径、材料等因素，计算出管路的阻力。
在进行水力计算时，通常会使用一些专业软件来辅助计算。
这些软件能够根据输入的参数和建筑信息，快速高效地进行计算，并可输出供暖系统设计中所需的参数。
总之，采暖水力计算是采暖工程设计中非常重要的一环，它直接影响到供暖系统的运行效果和能耗状况。
合理准确的水力计算可以确保供暖系
统的稳定运行，提高供暖效果，降低能源消耗。
因此，在采暖工程设计中，水力计算的严谨性和准确性非常重要。
浅议采暖系统中的水力计算和水力平衡
浅议采暖系统中的水力计算和水力平衡在管网的新建和扩建中，准确、迅速的供热管网水力计算是实现高质量的管网设计、施工以及运行调度的必要条件。
设计者设计热水路网是根据用户已知的热负荷来确定各管段的管径和阻力损失以及网路的阻力损失，进而确定循环水泵的扬程。
然而当今的计算方法各有优劣，水力平衡问题有待提高。
1.采暖系统中的水力计算1.1水力计算的基本概念这里的水力计算指的是通风空调，热水采暖、给排水中流体输配管网设计时根据要求的流量分配，确定管网的各段的管径和阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备的型号和动力消耗；或根据已定的动力设备，确定保证流量分配的管道尺寸。
是流体输配管网设计的基本手段，是管网设计质量的基本保证。
1.2采暖系统中水力计算的基本方法（1）树状管网的计算。
确定各管段的流量；根据经济流速选取标准管径；计算各管段的水头流失；确定控制点；计算控制线路的总水头损失，确定水泵扬程或水塔高度；确定各支管可利用的剩余水头；计算各支管的平均水力坡度，选定管径。
（2）环状网的计算。
根据已知节点（控制点和泵站）的水压，初步确定其他各节点的水压；根据流量与水头损失的关系求出各管段的流量；计算各节点的不平衡流量；计算各节点的校正压力；重复上述步骤直到校正压力符合要求为止。
1.3当今水力计算的优劣优点：当今通常使用等降温法或变降温法来进行水力计算。
第一步，选择最不利的环路，确定管径和压力损失。
第二，按照平衡要求一一确定剩下环路的管径和压力损失。
如等降温法是假设各立管的“温降”相同，这时便可以根据其热负荷确定立管的流量，在流量一定的前提下一一计算各管段的管径、压力损失。
这种方法很容易确定立管流量，而且各立管温降一致，因此相同楼层不同房间的散热器的平均温度可看做近似相等，散热器片数很容易计算。
然而由于是根据流量选管径，而管径的型号、系列、规格有限，而且并联环路产生的阻力损失很难符合平衡要求，而对异程式系统来说这种缺陷更为严重，因此容易产生“水平失调”现象。
供热水力计算
附录5-5给出按式 p A zhG 2 编制的水力计算表。
第17页/共27页
在工程设计中，对常用的垂直单管顺流式 系统，由于整根立管与干管、支管以及支管与 散热器的连接方式，在施工规范中都规定了标 准的连接图式；
因此，为了简化立管的水力计算，也可 以将由许多管段组成的立管视为一根管段，根 据不同情况，给出整根立管的值。其编制方法 和数值可见附录5-6和附录5-7。
一、水力计算基本公式
设计热水供暖系统，为了使系统中各管段 的水流量符合设计要求，以保证流进各散热器 的水流量符合要求，就要进行管路的水力计算。
当流体沿管道流动时，由于流体分子间及其 与管壁间的摩擦，就要损失能量；而当流体流 过管道的一些附件(如阀门、弯头、三通、散热 器等)时，由于流动方向或速度的改变，产生局 部旋涡和撞击，也要损失能量。前者称为沿程 损失，后者称为局部损失。
第7页/共27页
粗糙管区（阻力平方区）( )
粗糙管区的摩擦阻力系数值，可用尼古拉兹公
式计算:
1 1.14 2lg
d
2
K
对于管径等于或大于40mm的管子，用希弗林
松推荐的、更为简单的计算公式也可得出很接
近的数值：
0.11
K
0.25
d
第8页/共27页
管壁的当量绝对粗糙度K值与管子的使用情
况（流体对管壁腐蚀和沉积水垢等状况）和管 子的使用时间等因素有关。
民用建筑 1.2m/s 1.5m/s
生产厂房的辅助建筑
2.0m/s
生产厂房
3.0m/s
整个热水供暖系统总的计算压力损失，宜增 加10%的附加值，以此确定系统必需的循环 作用压力。
