建筑平面图绘图步骤

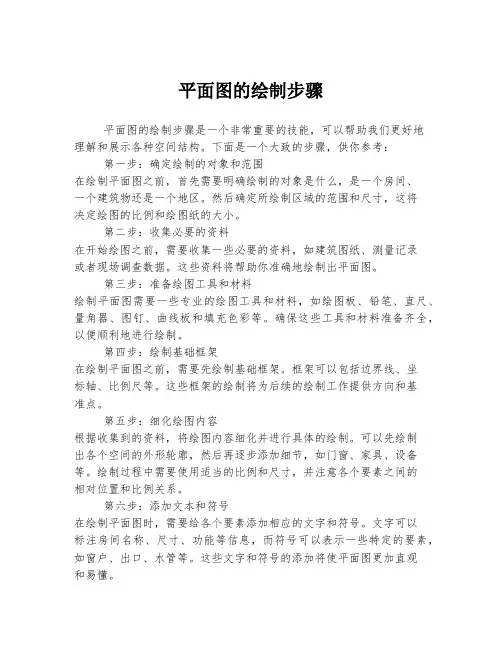

平面图的绘制步骤
平面图的绘制步骤平面图的绘制步骤是一个非常重要的技能，可以帮助我们更好地理解和展示各种空间结构。
下面是一个大致的步骤，供你参考：第一步：确定绘制的对象和范围在绘制平面图之前，首先需要明确绘制的对象是什么，是一个房间、一个建筑物还是一个地区。
然后确定所绘制区域的范围和尺寸，这将决定绘图的比例和绘图纸的大小。
第二步：收集必要的资料在开始绘图之前，需要收集一些必要的资料，如建筑图纸、测量记录或者现场调查数据。
这些资料将帮助你准确地绘制出平面图。
第三步：准备绘图工具和材料绘制平面图需要一些专业的绘图工具和材料，如绘图板、铅笔、直尺、量角器、图钉、曲线板和填充色彩等。
确保这些工具和材料准备齐全，以便顺利地进行绘制。
第四步：绘制基础框架在绘制平面图之前，需要先绘制基础框架。
框架可以包括边界线、坐标轴、比例尺等。
这些框架的绘制将为后续的绘制工作提供方向和基准点。
第五步：细化绘图内容根据收集到的资料，将绘图内容细化并进行具体的绘制。
可以先绘制出各个空间的外形轮廓，然后再逐步添加细节，如门窗、家具、设备等。
绘制过程中需要使用适当的比例和尺寸，并注意各个要素之间的相对位置和比例关系。
第六步：添加文本和符号在绘制平面图时，需要给各个要素添加相应的文字和符号。
文字可以标注房间名称、尺寸、功能等信息，而符号可以表示一些特定的要素，如窗户、出口、水管等。
这些文字和符号的添加将使平面图更加直观和易懂。
第七步：校对和修正完成绘图工作之后，需要进行校对和修正。
校对可以帮助发现可能存在的错误和问题，如尺寸不准确、图形关系混乱等。
修正则是根据校对结果对绘图进行修改和调整，确保最终的平面图是准确并且符合要求的。
以上就是平面图绘制的大致步骤。
当然，在实际操作中还有很多细节和技巧需要掌握，需要不断地实践和经验积累。
希望这篇文章能够对你有所帮助，祝你绘制出精确而美观的平面图！。
CAD中绘制建筑平面图的详细步骤
CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。
下面将详细介绍CAD中绘制建筑平面图的步骤。
第一步，打开CAD软件，新建一个空白文件。
选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。
第二步，开始绘制建筑的外墙轮廓。
选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。
如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。
第三步，绘制建筑物内部的墙体。
选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。
使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。
第四步，添加门窗等建筑物的开口。
选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。
可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。
第五步，标注和注释建筑平面图。
选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。
选择注释工具，在平面图上添加文字描述、箭头、图例等注释。
第六步，绘制建筑物的内部布局。
使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。
第七步，绘制建筑物的家具和设备。
选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。
第八步，调整图层和颜色。
根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。
第九步，保存和打印建筑平面图。
保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。
以上是CAD中绘制建筑平面图的详细步骤。
通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。
希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。
建筑CAD绘图-平面图详细讲解绘制
子任务一 设置绘图环境
3. 标注样式设置
子任务一 设置绘图环境
3. 标注样式设置 在 “直线”选项卡中设置尺寸线、尺寸界线的格式。一般按默认设
置 “ 颜色”和“线宽”值，“基线间距”设置为 800 ，“超出标记”设置为
型选项“ AutoCAD图形样板（ *. dwt ）”，文件名为建筑模板。单击保存按钮，出现“样板 说明”对话框，在说明选项中注明“建筑用模板”，单击确认按钮，完成建筑模板的创建。
子任务一 设置绘图环境
5. 模板文件的创建
子任务二 绘制建筑平面图
1. 绘制轴线网及标注编号
建筑平面设计绘制一般从定位轴线开始。确定了轴线就确定了整个建筑物的承重体系和非承重体系，确定了建筑物房间的开间深度以及楼 板柱网等细部的布置。所以，绘制轴线是使用 AutoCAD进行建筑绘图的基本功之一。
在本例中，以创建图块方式完成轴线编号的标注。利用图块与属性功能绘图，不但可以提高绘图效率，节约图形文 件占有磁盘空间，还可以使绘制的工程图规范、统一。
子任务二 绘制建筑平面图
1. 绘制轴线网及标注编号
（ 2 ）标注轴线编号－创建轴线编号图块
① 使用圆命令，在绘图区域画一个直径为 800的圆。 ② 定义图块属性。选择“绘图 | 块 | 定义属性”命令，弹出 “属性定义”对话框，再
子任务一 设置绘图环境 子任务二 绘制建筑平面图 子任务三 尺寸标注和文字说明
子任务一 设置绘图环境
1. 绘图单位设置
建筑工程中，长度类型为小数， 精度为 0 ；角度的类型为十进制数， 角度以逆时针方向为正，方向以东 为基准角度。
选择“格式 | 单位”，或在命令行 中键入 UNI TS( UN) ，将弹出如图 4-2 所示的“图形单位”对话框，用户可 在对话框中进行绘图单位的设置。
用AutoCAD画建筑平面图步骤实例
绘制楼梯
使用直线命令（L）绘制楼梯的 轮廓线，注意楼梯的宽度和步数。
使用修剪命令（TR）对楼梯轮 廓线进行修剪和调整，使其符合
建筑的实际尺寸。
根据需要，使用填充命令（H） 为楼梯添加填充图案，增强视觉
效果。
绘制阳台
使用直线命令（L）绘制阳台的 轮廓线，注意阳台的宽度和位置。
THANKS
感谢观看
系统将自动计算角度值，并在选定线段交叉处放置标
注。
04
添加文字注释
单行文字
01
单行文字
在AutoCAD中，可以使用单行 文字工具在建筑平面图中添加简 短的文字说明。
文字内容
02
03
文字位置
单行文字通常用于标注、说明或 标识，例如房间名称、门窗编号 等。
选择适当的位置，将单行文字放 置在建筑平面图中，确保文字清 晰可见且不影响整体布局。
根据需要创建新的图层，并 设置图层的名称、颜色、线 型和线宽等属性。
根据需要调整栅格和捕捉设 置，以便更好地对齐和定位 图形元素。
02
绘制建筑平面图
绘制建筑轴线
01
打开AutoCAD软件，新建一个文件。
02
使用直线命令（L）绘制建筑轴线，确定建筑的主要 方向和尺寸。
03
根据需要，使用修剪命令（TR）对轴线进行修剪和 调整。
绘制墙体
使用直线命令（L）绘制建筑的 外墙线，注意墙线的位置和间 距。
使用偏移命令（O）将外墙线 向内偏移，以创建内墙线。
使用修剪命令（TR）对墙线进 行修剪和调整，使其符合建筑 的实际尺寸。
绘制门窗
01
CAD建筑平面图绘图步骤
CAD建筑平面图绘图步骤一、设置绘图单位选择［格式]——［单位] ：精度由0。
000改为0;单位：毫米。
二、设置绘图界限（既选择打印纸大小)选择[格式］——［绘图界限］：如设A3：左下角为:0，0 右上角为：420,297.（横向,纵向为：297,420）设A4:左下角为：0，0 右上角为:297，210。
（横向，纵向为：210,297)三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关.此步骤灵活运用.四、设置图层选择[格式]——[图层] ：注意： 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，［格式］——［线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。
（以上步骤可作为制作绘图模板用.)六、确定图框标题栏放大的倍数为满足1：1绘图,应根据合理布图确定图纸放大的倍数。
此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。
七、绘图(1)、选择轴线层--—----绘制轴线.（2)、定义多线样式。
（3）、分别选择墙线层和门窗层-—————--—绘制墙线和窗线。
（4）、选择家具层(图块层)--———--—用插入块方式布置家具。
八、文字注释工程图一般可用两种字体：长仿宋或工程字选择［格式］-—[文字样式]点击“新建”长仿宋:样式名：“长仿宋"，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数,注意图框标题栏已经放大。
宽度比例为0.7.工程字:样式名：工程字；字体：gbenor.shx & gbcbig。
shx; 勾选使用大字体，其他默认；注意:单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注1、设置标注样式1）长度标注：选择［格式］——［标注样式]点击“新建"名称为:长度标注.主要修改：箭头选项选建筑标记,文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数,主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。
使用AutoCAD进行建筑平面布置教程
使用AutoCAD进行建筑平面布置教程第一章：AutoCAD简介AutoCAD是一种由美国Autodesk公司开发的计算机辅助设计（CAD）软件，广泛应用于建筑、制造和工程行业。
它提供了一系列强大的工具和功能，使得用户能够创建、编辑和分享各种数字化设计和绘图。
第二章：创建建筑平面图1. 如何开始一个新的AutoCAD项目？- 打开AutoCAD软件。
- 点击"新建"，选择"启动"。
- 在弹出的窗口中选择绘图模板，例如"图块信息（布局1：1）"。
- 点击"确定"，开始绘图。
2. 绘制建筑的外轮廓- 使用线段工具（Line）绘制建筑物的外墙轮廓。
- 点击"直线"按钮，依次点击建筑轮廓的每个角点，形成闭合图形。
- 在完成外轮廓后，按下"Enter"键结束线段绘制。
3. 绘制房间分隔墙- 使用绘图工具（Rectangle）绘制房间的外框。
- 点击"矩形"按钮，选择两个对角点，确定房间的大小。
- 在房间外框内使用修剪工具（Trim）修剪外墙线段，形成房间分隔墙。
第三章：使用图层进行布置1. 创建图层- 点击"图层"按钮，打开图层管理器。
- 点击"新建图层"按钮，输入图层名称和颜色。
- 确定图层设置后，点击"确定"。
2. 设置图层属性- 选择建筑物外墙轮廓图层。
- 点击"属性"按钮，在属性编辑器中设置线型、线宽等属性。
- 将外墙轮廓绘图对象放置在所设置的图层中。
3. 创建其他图层- 创建分隔墙、门、窗户等其他图层。
- 为每个图层设置不同的颜色和属性，以便更好地区分不同的元素。
第四章：添加房间和装饰元素1. 添加房间- 点击"插入"按钮，选择"块"选项。
建筑平面图的绘制
建筑平面图的绘制建筑平面图是建筑设计和施工的基础图纸之一，它是建筑物及其内部空间的展示方式。
它通过图形的方式，表现出建筑物内部空间的布局和功能区划，是建筑设计的基础性图纸之一。
下面，我将详细介绍建筑平面图的绘制。
一、平面图绘制前的准备工作1、确定平面图的内容在绘制平面图之前，首先需要确定平面图的内容，包括建筑物的名称、各楼层的名称、建筑物的总平面图、各楼层的平面图等等，这些都需要提前统筹考虑。
2、收集资料在绘制平面图前，需要收集有关的资料，包括建筑物的地理位置、建筑结构图、指定的设计方案等等，只有充分了解所有必要的资料，才能更好地绘制平面图。
3、确定绘图工具和软件在绘图前，需要准备好各种绘图工具和软件，例如绘图板、铅笔、橡皮、规、尺、分度器等等，还可以使用计算机专业绘图软件，例如AutoCAD等电脑辅助软件。
二、绘制平面图的步骤1、绘制建筑物的轮廓线首先需要绘制建筑物的轮廓线，这是建筑平面图的基础，轮廓线的精度会影响整个平面图的精度，因此需要非常认真地绘制轮廓线。
2、绘制建筑物的基础根据建筑物的设计，需要在轮廓线内部绘制基础，这个基础的大小和形状要根据建筑物的结构而定，确定好基础后，需要用不同颜色进行填充。
3、绘制室内布局和功能区划在轮廓线的基础上，需要进一步绘制室内的布局和功能区划。
通常，建筑平面图会将建筑物内部划分为不同的功能区域，例如客厅、卧室、厨房、书房、洗手间、阳台等等。
4、标注尺寸、名称和符号在建筑平面图中，需要标注不同部位的尺寸、名称和符号，例如窗户的大小、门的位置、水管和电缆的路径等等。
5、颜色和线条的应用在平面图的绘制中，需要使用不同的线条和颜色来表示不同的功能区域和物品，这样可以使整个平面图的结构更加清晰明了。
6、化简在平面图的绘制中，有时需要将图中的冗余部分去掉，使图形更加清晰明了。
三、建筑平面图的注意事项1、准确度和精度准确度和精度非常重要，因为错误的基本维度会产生多个问题，包括设计和建造过程中的错误，因此，需要非常仔细地绘制图纸。
建筑CAD绘图平面图详细讲解绘制学习教案
界面组成
CAD界面通常由标题栏、菜单 栏、工具栏、绘图区、命令行 窗口等部分组成。
绘图工具
使用直线、圆、弧、多边形等 绘图工具进行图形绘制。
保存与输出
将绘制好的图形保存为DWG 或DXF格式文件，也可以输出 为PDF、JPG等格式文件。
03 平面图绘制基本 步骤与技巧
设置绘图环境
设置图层，包括轴线、墙体、门窗、标注等图层， 并设置相应的颜色、线型和线宽。
保存图形文件，以便后续编辑和打印输出。
打开CAD软件，新建图形文件。 设置绘图界限，确定图幅大小和绘图比例。
绘制轴线及墙体
使用“直线”命令或“多 段线”命令绘制轴线，注 意轴线的图层、颜色、线 型和线宽设置。
使用“多线”命令或“偏 移”命令绘制墙体，注意 墙体的图层、颜色、线型 和线宽设置。
ABCD
建筑CAD绘图平面图详细讲基础知识 • 平面图绘制基本步骤与技巧 • 平面图绘制实例分析 • 平面图深化设计与表达 • 平面图输出与打印设置 • 总结回顾与拓展延伸
01 引言
目的和背景
目的
本教案旨在详细讲解建筑CAD绘图平面图的基本知识和绘制技巧，帮助学习者掌握CAD软件在建筑领域 的应用，提高绘图效率和质量。
背景
随着计算机技术的不断发展，CAD技术已经成为建筑设计领域不可或缺的工具。掌握CAD绘图技能对于 建筑设计人员来说具有重要意义，不仅可以提高工作效率，还能保证设计质量，满足现代建筑设计的需求。
适用范围和学习对象
适用范围
本教案适用于建筑设计、土木工程、 城市规划等相关专业的学生、教师以 及从事相关行业的专业人员。
CAD软件广泛应用于建筑、机械、电子、航天等领域，可大大提高设计效 率和质量。
建筑平面图的绘制方法和步骤
一、建筑平面图的绘制方法和步骤如图1-6-10所示，建筑平面图的绘制方法和步骤如下：（1）绘制墙身定位轴线及柱网。
如图1-6-10的图（a）。
（2）绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。
如图1-6-10的图（b）。
注意：轴圈半径：1000MM；墙体用多线绘制，线宽90（3）绘制楼梯、台阶、散水等细部。
如图1-6-10的图（c）。
（4）检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。
如图1-6-10的图（d）。
（5）尺寸标注。
一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。
注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。
汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。
尺寸数字字高通常用3.5号。
字形要工整、清晰不潦草。
二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。
如图1-6-13（a）。
（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。
如图1-6-13（b）。
（3）画门窗、雨水管、外墙分割线等建筑物细部。
如图1-6-13（c）。
（4）画尺寸界线、标高数字、索引符号和相关注释文字。
（5）尺寸标注。
（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。
如图1-6-13（d）注意：标高符号为等腰三角形，顶点到对边300距离。
三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：（1）画地坪线、定位轴线、各层的楼面线、楼面。
如图1-6-15（a）。
（2）画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。
建筑平面图的绘制
2 . 绘制阳台线 将“阳台”图层置为当前层。 如图16所示．阳台的外轮廓线为AD、DC线。按常 规方法绘制时．由于D、C两点均不能直接给定，需要 从B点向上引垂直辅助线，从A点向左引水平辅助线， 二者相交后得到D点。最后再进行图线的修剪，显 然．上述操作过程较为繁琐。 如果开启“对象追踪”功能并配合必要的“对象 捕捉”，则操作过程可大大简化。
图1 平面布置
图 所有尺寸标注及轴线 标注绘制完成的平面图
课堂练习： 绘制建筑平面图
要求： 一、比例尺设置 1:100 二、墙体用”多线 “ （MLINE）绘制。 三、墙厚均为240mm 厚（内墙标注除外）。
( 二)
设置绘图环境
在正式绘图之前，首先应根据所绘制图形的特 点，对绘图环境作一些必要的设置。主要涉及图层 的创建，各个图层的颜色、线型、线宽的设定，中 文字体、字型的设定，以及符合建筑制图标准的标 注样式的设定等。由于以上准备工作在绘制所有的 建筑施工图之前都是必不可少的，因此我们要认真 学习和领会，并养成在绘图前先做好准备工作这一 良好的绘图习惯。
建筑平面图的绘制
多线的设置
当绘制一段或多段、由2条或2条以上相互平行 的直线相互连接所组成的图形对象时．就要用到多 线命令。在多线中．组成多重线的单个平行线称为 元素。多线最多可由16个元家组成．每个元素的位 置由其到多线基线的偏移量“offset”来决定，如图 所示。
系统默认的多线偏移量是1。默认多线两端开口 不闭合。在建筑制图中，多线命令可以用在绘制墙 体和窗户中．但要对其样式进行设置。在墙体的多 线样式中要将两条多线的开口闭合．在窗户的多线 样式中要添加两条直线。 执行【格式】| 【多线样式】命今后， 弹出“多线样式”对 话框，如图所示。
1.图层的设置 在CAD中，图层相当于图纸绘图中使用的重叠透 明图纸。图层是图形中使用的主要组织工具．可以 使用图层将各种信息按功能编组，以及执行线型、 线宽、颜色和其他标准的设定。通过创建图层．可 以将类型相似的对象指定给同一个图层并使其相关 联。例如，可以将定位轴线、墙体、门窗及文字、 标注等置于不同的图层上，然后通过对各个团层的 控制来达到控制各个对象的目的。显然，通过使用 图层来管理图形．可达到简便与高效的完美统一。 在本例中．需要创建的图层有轴线、墙体、门 窗、楼梯、阳台、洁具、家具及文本、标注等。各 图层的具体设定如图所示。
用于绘制建筑平面图的测绘方法与技巧
用于绘制建筑平面图的测绘方法与技巧建筑平面图是一种用来展示建筑物或房屋内外的结构和空间布局的图纸。
在建筑设计和工程施工中，绘制准确的建筑平面图是非常重要的。
为了实现这一目标，需要采用一些测绘方法和技巧。
本文将介绍几种常用的测绘方法和技巧，帮助读者更好地掌握建筑平面图的绘制。
一、采集基本数据绘制建筑平面图的第一步是采集基本数据。
这些数据包括建筑物的尺寸、布局和位置等信息。
测绘人员可以使用测量仪器和工具来测量建筑物的长度、宽度和高度。
同时，还可以使用激光测距仪等设备来测量建筑物与周围地点的距离。
基本数据的准确性对于绘制精确的建筑平面图至关重要。
二、采用比例尺绘制建筑平面图时，常常需要使用比例尺来减小或增大图纸上的尺寸。
比例尺可以根据需要的图纸大小和绘制尺寸来确定。
常见的比例尺有1:100、1:50和1:20等。
使用比例尺可以确保绘制出的建筑平面图与实际建筑物的尺寸比例一致，便于工程实施和施工。
三、使用测绘软件随着科技的发展，测绘软件的使用越来越普遍。
测绘软件可以帮助测绘人员更加高效和准确地绘制建筑平面图。
这些软件通常包含了绘图工具、尺寸标注、图层管理等功能，使绘图过程更加便捷。
同时，测绘软件还可以在绘图时进行自动修正，提高绘图的准确性和质量。
四、注意细节和布局在绘制建筑平面图时，细节和布局的处理非常重要。
准确地标注和绘制建筑物的尺寸、门窗位置、楼层分布等信息，可以使平面图更具可读性和实用性。
同时，要注意平面图的布局设计，合理安排各个元素的位置，使图纸更加美观和直观。
绘制过程中应注重细节，并根据实际需要进行必要的修改和调整。
五、实地勘测为了绘制准确的建筑平面图，实地勘测是必不可少的环节。
通过实地勘测，可以了解建筑物的实际情况，包括地形、周边环境、建筑物状况等。
实地勘测还可以获取建筑物的精确位置和结构信息。
在绘制建筑平面图之前，进行充分的实地勘测可以避免错误信息和不准确的图纸。
六、与团队合作绘制建筑平面图通常需要与其他专业人员和团队合作。
小区建筑总平面图cad绘制方法
建立绘图框架
确定绘图比例和范围
绘制坐标系和网格
根据小区规模和设计需求，选择合适 的绘图比例，并确定图面的边界。
在图面上建立坐标系，并绘制网格线， 以便于定位和布局。
设置图层和线型
创建不同的图层，并根据需要设置线 型、线宽和颜色，以便区分不同类型 的元素。
添加建筑元素
01
02
03
绘制建筑轮廓
根据设计图纸或实地测量 数据，绘制建筑物的轮廓 线。
添加建筑细节
根据需要，在建筑轮廓内 添加门窗、阳台等细节元 素。
布置室外设施
在图面上添加道路、绿化、 水系等室外设施，并合理 布局。
调整和完善图面
检查和修正错误
仔细检查图面，修正绘图错误和遗漏。
调整元素位置和大小
根据整体布局和美观度，调整建筑和其他元素的位置和大小。
优化图面效果
通过调整线型、填充、阴影等视觉效果，提升图面的可读性和美观 度。
核实数据准确性
核实图纸上的所有数据，确保其准确性，避免误导施工方。
获取专业意见
在绘制总平面图时，可请教建筑师或其他专业人士，确保图纸的专业性和合规性。
05
实例展示与分析
实际小区建筑总平面图展示
小区建筑总平面图展示
该图展示了小区内所有建筑物的平面布局，包括住宅楼、配套设施、道路、绿 化等元素。图纸比例尺合理，标注清晰，图例准确，方便阅读者快速了解小区 的整体规划。
为了满足人们日益增长的生活需求，未来小区建筑总平面图将更加注 重人性化设计，如儿童游乐设施、健身器材、休闲座椅等。
智能化管理
随着物联网和智能化技术的发展，未来小区建筑总平面图将更加注重 智能化管理，如智能停车系统、智能安防系统等。
建筑施工平面图的绘制—绘制轴网和轴号(CAD课件)
图块的属性定义
二、绘制轴号
（5）创建块。通过“绘图”—“块”—“创 建”打开对话框，如图5-11所示。其中 基点拾取圆的下象点，对象框选圆和 标记。 （6）插入块。设置“轴号”图层为当前 图层。通过“插入”—“块”命令，打开 “插入”对话框，在“插入”对话框中， 在“名称”项选择“轴号”，单击“确定”。
4.其它三面采用相同方法作辅助线。 选择下拉菜单“标注”－“ 线型标注”命令选项，分别指定第一条延伸线原点和第二条延伸线原点 且向上拖动到相应辅助线处，用“连续标注”来完成同侧标注，用相同方法，标注出细部标注、轴线标 注和外包尺寸标注，如下图所示。
图 标注尺寸
一、标注轴线尺寸
重复上述操作，标注左右侧和下侧轴线的尺寸标注。如果存在标注与图形交叉的现象，可 通过“拉伸”命令将尺寸分界线向外拉伸一定距离。
（六）拉伸轴线
用“拉伸”命令，往四方拉伸轴线3000，如图图拉伸轴线效果所示。
一、绘制轴线
（七）修剪轴线
生成的轴线网中轴线相互交织， 不便观察，按房间的位置将一些轴线 进行修剪，可使图面变得更加清晰。
单击“修改”工具栏中的按钮，执行 “修剪”命令，将贯穿室内的部分轴线 修剪掉，如图图修剪后的轴线所示。
一、标注轴线尺寸
标注尺寸前，应先将“轴线”图层设置为“开”状态。 根据制图要求，细部尺寸线离被标注物体轮廓距离不小于1000，尺寸线之间的距离在700—1000之间。 我们先作好尺寸线、辅助线，再进行标注。我们将F线向上偏移1200，再将所得线向上偏移700、700。如下 图所示。
图 偏移辅助线
一、标注轴线尺寸
任务：根据某别墅一层平面图，绘制轴网和轴号
（1）设置“轴线”图层为当前图层 用户只需单击“对象特性”工具栏的 “图层属性列表”，在弹出的图层列表框 中向下移动鼠标选择“轴线”图层，就可 将“轴线”图层设置为当前图层，如图设 置图层所示。其它图层的选择方法一样。
平面布置图绘制
平面布置图绘制一、概述平面布置图是指在一定比例下将建筑设计图纸的平面基础图绘制出来，表现出建筑物的规模、形状、布局、间距等要素，通常用于建筑设计阶段的初步审查和交流。
平面布置图的绘制需要严格按照建筑图纸的要求进行，同时还需要对平面结构、规划设计、施工安排等方面进行合理布置。
本文将对平面布置图的绘制要点进行详细介绍，供读者参考。
二、绘制流程1.确定比例平面布置图的比例一般为1:200或1:100，根据实际情况可以适当调整。
在绘制之前需要根据建筑设计图纸的比例确定平面布置图的比例。
2.确定绘图范围在绘制平面布置图之前需要确定绘图范围，包括建筑物的轮廓线、外围道路或墙体的位置等，以确保绘图的准确性和完整性。
3.按照图纸要求绘制平面图按照建筑设计图纸要求，在指定比例下绘制建筑物的平面基础图。
需要注意的是，绘制过程中需要准确表现建筑物的大小和形状，同时要保证各个部分之间的比例和位置的正确性。
4.确定布置要点在绘制平面图的基础上，根据实际情况和建筑设计要求，确定布置要点。
这包括建筑物的布局、间距、交通等，需要综合考虑建筑物的使用要求、施工安排和成本等因素。
5.绘制布置图根据布置要点，在建筑物的平面基础图上进行布置，绘制出平面布置图。
在绘制过程中需要根据设计要求和实际情况确定各个部分的位置和大小，保证布置的合理性和准确性。
同时要注意布置图的美观性，使其清晰易读。
三、绘制要点1.准确表现建筑物的规模和形状在绘制平面布置图的过程中，需要准确表现建筑物的规模和形状。
建筑物的轮廓线、外立面以及内部布局等都需要绘制出来，并与建筑设计图纸进行比较，确保准确无误。
2.保证各部分之间的比例和位置的正确性在绘制平面布置图的过程中，需要注意保证各部分之间的比例和位置的正确性。
这涉及到建筑物的布局、间距以及各个功能区域的位置等，需要根据实际情况和设计要求进行合理布置。
3.考虑实际施工安排平面布置图的绘制不仅需要考虑建筑物的使用要求和美观要求，还需要考虑实际施工安排。
如何进行房屋平面图的测绘与绘制
如何进行房屋平面图的测绘与绘制测绘和绘制房屋平面图对于房地产行业和建筑设计来说是非常重要的环节。
房屋平面图是描述建筑物结构和布局的图纸，它能够有效地展现建筑物的整体结构和内部布局。
本文将介绍如何进行房屋平面图的测绘与绘制，希望能给读者一些参考和启发。
1. 收集相关资料和准备测量工具在进行房屋平面图的测绘与绘制之前，我们首先需要收集相关的资料。
这包括建筑物的图纸、现场照片以及相关的技术规范。
接下来，我们需要准备测量工具，例如测量尺、测量笔、墨镜、激光测距仪等。
这些工具将为我们提供准确的测量数据，以便进行后续的绘制工作。
2. 进行现场测量现场测量是进行房屋平面图测绘的关键步骤。
我们需要在建筑物现场进行精确的测量，包括建筑物的长度、宽度、高度以及内部的门窗等参数。
可以使用激光测距仪来获取准确的测量数据，然后将这些数据记录下来，为后续的绘制工作做准备。
3. 制定绘图计划在进行房屋平面图的绘制之前，我们需要制定一个绘图计划。
绘图计划包括绘图的比例、图纸的布局等详细信息。
我们可以根据建筑物的大小和复杂程度来确定合适的比例，然后将建筑物的结构和布局分配到不同的图层上，以便后续的编辑和修改。
4. 使用CAD软件进行绘制在绘图计划制定完成之后，我们可以使用CAD软件进行房屋平面图的绘制。
CAD软件拥有丰富的绘图工具和功能，可以帮助我们精确地绘制建筑物的结构和布局。
我们可以根据测量数据，选择合适的绘图比例，并将建筑物的主要结构和内部布局绘制出来。
在绘制过程中，我们可以根据需要添加标注和注释，以增加绘图的清晰度和可读性。
5. 完善与修改平面图完成房屋平面图的初稿后，我们需要对其进行完善和修改。
这包括检查绘图的准确性和完整性，修改和调整绘图中的错误和不足之处。
我们可以与建筑师和设计师进行沟通，以确保平面图能够准确地反映出建筑物的结构和布局。
同时，我们可以添加一些细节和元素，如墙面材质、家具摆放等，以增加平面图的真实感和可视性。
cad建筑平面图怎么画
cad建筑平面图怎么画CAD建筑平面图是建筑设计中常见的一种表达方式，通过使用CAD软件进行绘制，可以准确、快捷地展示出建筑物的布局和各个空间的大小关系。
本文将从准备工作、图纸建立、建筑元素标注等几个方面介绍CAD建筑平面图的绘制方法。
首先，绘制CAD建筑平面图之前，我们需要进行一些准备工作。
首先是确定绘图的比例尺，根据实际情况选择合适的比例尺，一般常用的有1:100、1:200等。
其次是收集建筑设计相关的资料和数据，包括平面布局图、建筑尺寸、功能分区等。
这些资料将成为我们绘制CAD建筑平面图的基础。
接下来，我们开始进行CAD建筑平面图的图纸建立。
打开CAD软件，创建一个新的图纸。
首先，我们需要设置合适的图纸尺寸和打印比例。
在CAD软件中，可以选择标准的图纸尺寸，也可以根据需要设置自定义的图纸尺寸。
接着，我们需要设置图纸的打印比例，确保图纸的尺寸在比例尺范围内。
在CAD建筑平面图的绘制过程中，我们需要合理选择使用的工具和命令。
首先，我们可以使用线段工具绘制建筑物的外轮廓。
根据建筑设计图纸上的尺寸和比例，通过绘制连接各个点的直线来完成建筑物的外围轮廓。
接着，我们可以使用矩形工具绘制建筑物内部的空间布局。
根据功能分区图，通过绘制矩形来表示不同的房间、走廊和门窗的位置。
此外，我们还可以使用圆形、椭圆形等工具来绘制建筑物中的柱子、墙角等特殊元素。
在绘制建筑平面图过程中，标注建筑元素是非常重要的一步。
首先，我们可以使用文字工具添加文字标注，标注建筑物的名称和房间的功能。
其次，我们可以使用尺寸工具标注建筑物的各个尺寸，包括房间的长度、宽度和高度等。
通过合理的尺寸标注，可以方便后续的施工和检查工作。
此外，还可以使用箭头工具和注释工具添加其他需要强调的信息。
除了建筑元素的标注，CAD建筑平面图还可以添加一些其他的细节信息，例如符号图例和图纸说明。
符号图例可以说明各种建筑元素的含义和规格，使得图纸更加易读且一目了然。
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制
轴线网图
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加 某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图 形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间 部分的轴线，修改成下图所示。
字体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将 此字体文件拷贝到AutoCAD的字库中。
建筑CAD绘图平面图详细讲解绘制
4.1 设置绘图环境
4.1.4文字样式设置
建筑CAD绘图平面图详细讲解绘制
子任务一 设置绘图环境
5.模板文件的创建 绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 通过使用拷贝命令绘制其它轴线，操作步骤为：
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式|线型” 命令，弹出“线型管理器对话框”，单击对话框中的“显示细节” 按钮，在“全局比例因子”中将其设置,如设置为100，即可将点画 线显示出来，如图所示。还可以用线型比例命令LTScale命令进行 调整。 在“全局比例因子”中设置的值越大，线的间隙越大。用细讲解绘制
