结晶性塑料和非结晶塑料有什么区别
结晶性塑料和非结晶性塑料的区别
结晶性塑料和非结晶性塑料的区别一、什么是结晶性塑料？（结晶=不透明）结晶性塑料有明显的熔点，固体时分子呈规则排列。
规则排列区域称为晶区，无序排列区域称为非晶区，晶区所占的百分比称为结晶度，通常结晶度在80%以上的聚合物称为结晶性塑料。
常见的结晶性塑料有：PE、PP、PA、POM、PBT （聚对苯二甲酸丁二醇酯Polybutylene terephthalate）、PET（聚对苯二甲酸乙二酯Polyethylene terephthalate）、PVDF（聚偏氟乙烯）、PTFE、LCP、PPS、PEEK等。
二、结晶对塑料性能的影响1）力学性能结晶使塑料变脆（耐冲击强度下降），韧性较强，延展性较差。
2）光学性能结晶使塑料不透明，因为晶区与非晶区的界面会发生光散射。
减小球晶尺寸到一定程式度，不仅提高了塑料的强度（减小了晶间缺陷）而且提高了透明度，（当球晶尺寸小于光波长时不会产生散射）。
3）热性能结晶性塑料在温度升高时不出现高弹态，温度升高至熔融温度TM 时，呈现粘流态。
因此结晶性塑料的使用温度从Tg （玻璃化温度）提高到TM（熔融温度）。
4）耐溶剂性，渗透性等得到提高，因为结晶分排列更加紧密。
三、影响结晶的因素有哪些？1）高分子链结构，对称性好、无支链或支链很少或侧基体积小的、大分子间作用力大的高分子容易相互靠紧，容易发生结晶。
2）温度，高分子从无序的卷团移动到正在生长的晶体的表面，模温较高时提高了高分子的活动性从而加快了结晶。
3）压力，在冷却过程中如果有外力作用，也能促进聚合物的结晶，故生产中可调高射出压力和保压压力来控制结晶性塑料的结晶度。
4）形核剂，由于低温有利于快速形核，但却减慢了晶粒的成长，因此为了消除这一矛盾，在成型材料中加入形核剂，这样使得塑料能在高模温下快速结晶。
四、结晶性塑料对注塑机和模具有什么要求1）结晶性塑料熔解时需要较多的能量来摧毁晶格，所以由固体转化为熔融的熔体时需要输入较多的热量，所以注塑机的塑化能力要大，最大注射量也要相应提高。
塑料分类及特性总结
我们现在接触的都是热塑性塑料，热塑性塑料可分为两大类：结晶形塑料和无定形
塑料。所谓结晶，就是聚合物由熔融态分子的无次序状态到凝固态有规则地进行重排的
性质。具有这种性质的塑料就叫结晶形塑料。反之，就叫无定形塑料，或叫非结晶形塑
料。结晶形材料具有比较明显的熔点，当加工温度进入熔点后即出现粘流态，聚合物粘
料的收缩率一般在 1.0%~3.0%，而无定形塑料的收缩率在 0.4%?6?50.8%。对于结晶形塑料，
还应考虑其后收缩，因为它们脱模以后在室温下还可以后结晶而继续收缩，后收缩量随
制品厚度和环境温度而定，越厚后收缩越大。
总结：
结晶形塑料，流动性好，收缩率大，收缩率一般在 1.0%~3.0%，
度下并不是一个常数，可随剪切应力、剪切速率而变化，甚至有些还随时间而变化。
b. 收缩性
热塑性塑料由熔融态到凝固态，都要发生不同程度的体积收缩。而结晶形塑料一般
比无定形塑料表现出更大的收缩率和收缩范围，且更容易受成型工艺的影响。结晶形塑
度迅速下降，发生不可逆的塑性形变。而无定形塑料，由常温下的固态加温直至软化最
后到粘流态，中间没有明显的熔点。作为判别结晶形塑料和无定形塑料方法，一般来
说，不透明的或半透明的是结晶形塑料，例如聚乙烯、聚丙烯、聚甲醛、聚酰胺、聚酯
等，透明的是无定形塑料，例如聚苯乙烯、聚碳酸酯、聚甲基丙烯酸甲酯(有机玻璃)、
不定形的塑料流动性差，收缩率小，在 0.4%?6?50.8%
不透明的或半透明的是结晶形塑料，例如聚乙烯、聚丙烯、聚甲醛、聚酰胺、聚酯
等，透明的是无定形塑料，例如聚苯乙烯、聚碳酸酯、聚甲基丙烯酸甲酯(有机玻璃)、

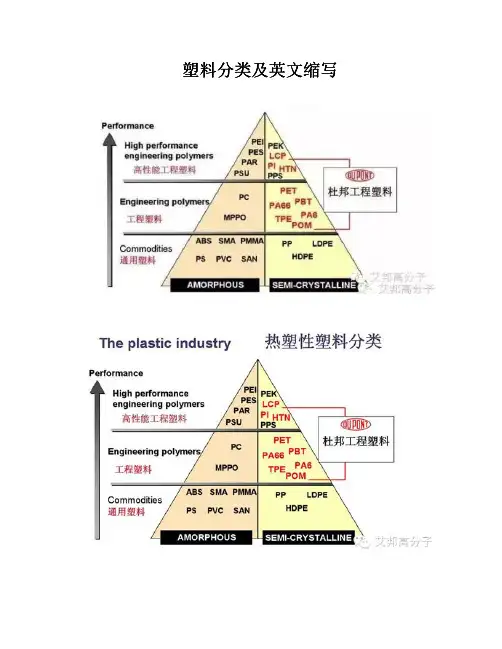

塑料分类及英文缩写
④聚己内酰胺（Polyamide，缩写 PA6） PA6 又名尼龙 6，是半透明或不透明乳白色粒子，具有热塑性、轻质、韧性好、耐化学品和耐久性 好等特性，一般用于汽车零部件、机械部件、电子电器产品、工程配件等产品。 结构式：
③聚芳基酸酯（Polyarylate，缩写 PAR） 为透明无定形热塑性工程塑料，具有优良的耐热性、阻燃性和无毒性。可以直接采用普通热塑性成 型方法加工成制品。具有优异的热性能，在 1.86MPA 的负荷下，其热变形温度高达 175 度，分解温 度为 443 度。其各种力学性能受温度影响较小。 结构式：
⑥丙烯腈与苯乙烯共聚物（Styrene-acrylonitrile copolymer，缩写 SAN/AS） SAN 也叫 AS,由丙烯腈与苯乙烯共聚而成的高分子化合物。一般含苯乙烯 15%-50%。透明而带黄色至 琥珀针色的固体。不易变色。不受稀酸、稀碱、稀醇和汽油的影响。但溶于丙酮、乙酸乙酯、二氯 乙烯等中。具有优良的耐热性和耐溶剂性。用于制耐油机械零件、仪表壳、仪表盘、电池盒、拖拉 机油箱、蓄电池外壳、包装容器、日用品等。也可抽成单丝。但主要用作生产 ABS 树脂的掺混料。 结构式：
②液晶聚合物（Liquid Crystal Polymer，缩写 LCP） 国内称之为液晶聚合物，是一种新型的高分子材料，在一定的加热状态下一般会变成液晶的形式， 所以因此而得名，它的特性决定了 LCP 塑胶原料的用处。
结构式：
杜邦DuPont资料塑料基本知识讲座
成形时易产生毛边
用途
1、电器、电子：连接器、线圈架 2、工业用品：表壳、洗涤用工具、电脑及OA零件 3、汽车领域：各种感应器、化油器、电子控制零件
聚碸 ( PSU)
结构式
性质
淡棕色透明的非晶质树脂，Tg点为190℃
优点
1、机械强度佳 2、尺寸精密度高 3、电气特性优 4、符合等多种卫生规格
缺点
聚酰胺－酰亚胺 ( PAI )
结构式
性质
Tg点高(280~290℃)，直键热可塑性及热硬化型。主要用于工程塑料成型用。直键非热可塑性则以溶液成型用于涂料、薄膜、纤维等。
优点
1、耐老化性佳 2、耐蠕变性佳 3、耐燃佳 4、耐油、耐化学药品性佳 5、耐放射线性佳
缺点
不易成型，离行性亦差
用途
1、插座、连接器、开关类零件 2、IC电路盘 3、复印机、电热器零件 4、汽车排气及涡轮机零件
聚酯对苯二甲酸乙二酯(PET)
结构式
性质
为结晶性热可塑性塑料，具明显熔点245~260℃，在室温下有优良之机械性能及耐摩擦、磨耗性能。但因Tg低所以其热机械性能差，一般都添加玻纤以提高耐热及机械性能，此类称FR-PET。
优点
1、尺寸安定性佳 2、机械性能优异 3、潜变性小 4、电气特性佳 5、耐候性优 6、耐有机熔剂、油及弱酸 7、耐气性耐水性好 8、具自熄性
ABS/PC
ABS/SMA
耐热及抗化学性、流动性佳、 低温冲击性、低成本
汽车车身护板、引擎室零组件、 连接器、动力工具外壳
PVC 增加防火性、降低成本 ABS 提供耐冲击性
家电用品零组件、 事务机器零组件
增加ABS耐热尺寸安定性、改善 PC低温、后壁耐冲性、降低成本
塑料注塑性能工艺概括
塑料注塑性能工艺概括一、注塑性能1. 结晶性，收缩率分子结构简单、对称性高的聚合物从高温向低温转变时都能结晶，如聚乙烯，聚丙烯，聚偏二氯乙烯，聚四氟乙烯等；一些分子链节较大，但分子之间作用力也很大的聚合物也可以结晶，如聚酰胺，聚甲醛等；分子链上有很大侧基的聚合物一般很难结晶，如聚苯乙烯，聚醋酸乙烯酸，聚甲基丙烯酸甲酯等；分子链刚性大的聚合物也不能结晶，如聚砜，聚碳酸酯，聚苯醚等。
结晶聚合物一般都具有耐热性、非透明性和较高的强度。
结晶程度越高，体积收缩越大（收缩率越大），易因收缩不均而引起翘曲。
结晶必须发生在塑料的玻璃化温度之上，熔点之下。
一般没有明确的熔点，对称性高的熔点高，对称性低的熔点低。
冷却速度提高以及模温降低，结晶度降低，密度减小。
切应力和剪切速率增大，取向程度将提高，结晶速度和结晶度增大；但作用时间太长，变形松弛使取向结构减小或消失，结晶速度又会减小。
压力增大，聚合物结晶温度将提高，结晶度将增大，密度增大。
聚合物沿料流方向收缩大，强度高；与料流垂直方向收缩小，强度低。
厚度越大，收缩也越大。
塑料品种各种塑料都有其各自的收缩范围，同种类塑料由于填料、分子量及配比等不同，则其收缩率及各向异性也不同。
塑件特性塑件的形状、尺寸、壁厚、有无嵌件，嵌件数量及布局对收缩率大小也有很大影响。
模具结构模具的分型面及加压方向，浇注系统的形式，布局及尺寸对收缩率及方向性影响也较大。
预热情况、成形温度、成形压力、保持时间、填装料形式及硬化均匀性对收缩率及方向性都有影响。
成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。
产生的收缩差使塑件易发生翘曲、变形、裂纹结晶塑料（收缩率）非结晶塑料（收缩率）PE(1.5~3.5) PTEE() PS(0.5~0.8) PPO(0.5~1.0) EP(0.1~0.5) 未知（收缩率）MF(0.5~1.5) 塑料名称 PA1010 塑料制品壁厚/mm 1 0.5~1 PP HDPE POM 1~2 1.5~21~1.5 2~2.5 1.5~2 2~2.6 105~120% 2 3 1.1~1.3 4 2~2.5 5 1.8~2 2.5~3 - 2.5~3.5 120~140% 110~150% 2~2.5 6 7 8 >8 高度/水平的收缩率百分比 PP( 1.0~2.5) PVDF() PSF(0.4~0.8) UF(0.6~1.4) PA() PET(2.0~2.5) POM(1.2-3.0) PBT(1.3~2.4) PC(0.3~0.8) PF(0.4~0.9) PMMA(0.2~0.8) 硬PVC(0.6~1.5) ABS(0.4~0.7) 2.5~4 70% 1.4~1.62. 各个转化温度，热敏性（热降解）1热降解：由于聚合物在高温下受热时间过长（或浇口截面过小，剪切作用大时）而引起的变色降解反应。

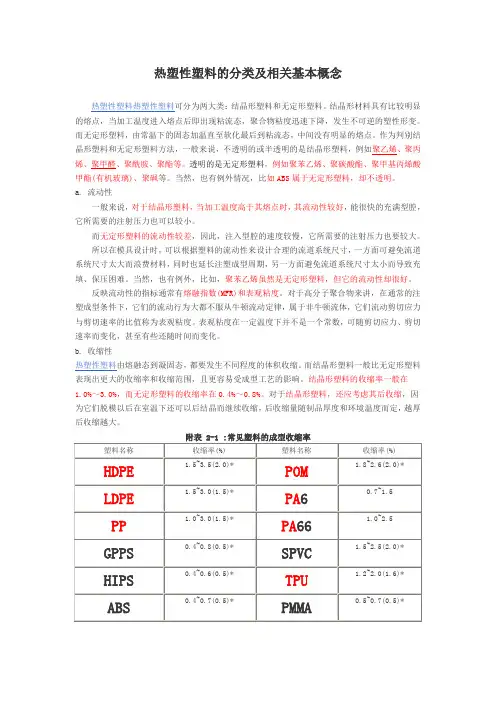

各种聚合物收缩性比较
热塑性塑料的分类及相关基本概念热塑性塑料热塑性塑料可分为两大类：结晶形塑料和无定形塑料。
结晶形材料具有比较明显的熔点，当加工温度进入熔点后即出现粘流态，聚合物粘度迅速下降，发生不可逆的塑性形变。
而无定形塑料，由常温下的固态加温直至软化最后到粘流态，中间没有明显的熔点。
作为判别结晶形塑料和无定形塑料方法，一般来说，不透明的或半透明的是结晶形塑料，例如聚乙烯、聚丙烯、聚甲醛、聚酰胺、聚酯等。
透明的是无定形塑料，例如聚苯乙烯、聚碳酸酯、聚甲基丙烯酸甲酯(有机玻璃)、聚砜等。
当然，也有例外情况，比如ABS属于无定形塑料，却不透明。
a. 流动性一般来说，对于结晶形塑料，当加工温度高于其熔点时，其流动性较好，能很快的充满型腔，它所需要的注射压力也可以较小。
而无定形塑料的流动性较差，因此，注入型腔的速度较慢，它所需要的注射压力也要较大。
所以在模具设计时，可以根据塑料的流动性来设计合理的流道系统尺寸，一方面可避免流道系统尺寸太大而浪费材料，同时也延长注塑成型周期，另一方面避免流道系统尺寸太小而导致充填、保压困难。
当然，也有例外，比如，聚苯乙烯虽然是无定形塑料，但它的流动性却很好。
反映流动性的指标通常有熔融指数(MFR)和表观粘度。
对于高分子聚合物来讲，在通常的注塑成型条件下，它们的流动行为大都不服从牛顿流动定律，属于非牛顿流体，它们流动剪切应力与剪切速率的比值称为表观粘度。
表观粘度在一定温度下并不是一个常数，可随剪切应力、剪切速率而变化，甚至有些还随时间而变化。
b. 收缩性热塑性塑料由熔融态到凝固态，都要发生不同程度的体积收缩。
而结晶形塑料一般比无定形塑料表现出更大的收缩率和收缩范围，且更容易受成型工艺的影响。
结晶形塑料的收缩率一般在1.0%～3.0%，而无定形塑料的收缩率在0.4%～0.8%。
对于结晶形塑料，还应考虑其后收缩，因为它们脱模以后在室温下还可以后结晶而继续收缩，后收缩量随制品厚度和环境温度而定，越厚后收缩越大。
塑料原材料基础—塑料的三个形态
塑料原材料基础—塑料的三个形态大家好，今天继续讲一下塑料的基础，上次我们说到了塑料的结晶与非结晶，今天我们讲一下塑料的三个形态：玻璃态、高弹态、粘流态。
高聚物在不同温度下会呈现三种不同的物理状态:玻璃态、高弹态、黏流态。
不同的状态具有不同的力学性能，这对高分子材料的成型加工和使用范围都有很大影响。
(1)玻璃态Tg是高聚物的重要特征温度，叫玻璃化温度。
它不是一个固定的温度值，而是随测试方法和条件不同而变化的。
当温度低于Tg时，高聚物是刚硬的，处于玻璃态，是坚硬的固体。
此时，由于分子运动能量低，链段运动被冻结，只能使主链内的键长和键角有微小的改变。
在宏观上表现为聚合物在受力方向上有很小的弹性变形，由于弹性模量高，形变值小，所以处于玻璃态的聚合物只能进行一些车、铣、削、刨等机械加工。
这一聚集态也是聚合物的使用态。
材料使用的下限温度称为脆化温度，低于脆化温度时，材料受力容易发生断裂破坏。
(2)高弹态在玻璃化温度Tg和勃流温度Tf之间，聚合物处于高弹态，也叫橡胶态。
处于高弹态的高聚物有以下重要特性:①可回复的弹性变形量高达100%～1000%，但变形的恢复不是瞬时完成的。
而金属材料的普弹形变不超过1%。
②弹性模量比普通弹性材料小三个数量级，一般只有lOkgf/cm²的数量级，且随绝对温度升高而升高。
③在快速拉伸时(绝热过程)，高聚物温度上升，而金属材料温度下降。
如果把橡胶薄片拉长，把它贴在嘴唇或面颊上，就会感到橡皮在伸长时发热，回缩时吸热。
④形变与时间有关，橡胶受到外力(应力恒定)压缩或拉伸时，形变总是随时间而发展，最后达到最大形变，这种现象叫蠕变。
原因:由于橡胶是长链分子，整个分子的运动都要克服分子间的作用力和内摩擦力，高弹形变就是靠分子链段运动来实现的。
整个分子链从一种平衡状态过渡到与外力相适应的平衡状态，可能需要几分钟、几小时甚至几年。
也就是说，在一般情况下形变总是落后于外力，所以橡胶形变需要时间。
常用塑料基础知识综合
用途：通过注塑、挤出、吹塑等成型方法，生产薄膜、日用品、 管材、电线电缆等。 （3）MDPE：中密度聚乙烯、双峰树脂 （4）HDPE：高密度聚乙烯又称低压聚乙烯
三、结晶性和非结晶性塑料定义： 从结晶度严格来讲,一般结晶度为 80%以上的材料称之为结晶性材料,其余
为 非结晶性材料. 但目前很多结晶度在 60%以上的半结晶性材料我们也称之 为结晶性材料.
从广义上来讲,我们把有结晶倾向的材料统称为结晶性 (线性)材料.把无结 晶倾向的材料称为非结晶性(无定性)材料.
PP 共聚物 热变形温度(0.46 Mpa) 85 - 104 °C 热变形温度(1.8 Mpa) 50 - 60 °C
PP 10-21%玻璃纤维 PP 热变形温度(0.46 Mpa) 110 - 140 °C 热变形温度(1.8 Mpa) 90 - 127 °C
PP 10-41% TALC(滑石粉) 热变形温度(0.46 Mpa) 100 - 127 °C 热变形温度(1.8 Mpa) 56 - 75 °C 由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
2
料大致可以分为吸湿，粘附水分及不吸水也不易粘附水分的两种。塑料中 含有的水份必须控制在注塑工艺允许的范围内方可生产。不然，在高温高 压下，分解出来的气体对塑料制品本身有很大的影响，一般为外观不良， 其机械强度也严重下降。所以塑料必须干燥处理。
二、 五大通用塑料知识大综合
一、PE（聚乙烯）——最简单的塑料
热固性：酚醛塑料、氨基塑料、环氧树脂、脲醛塑料、三聚氰胺甲醛和不 饱和聚酯、有机硅等。
作为固体材料,非结晶和结晶塑料的最高使用温度
作为固体材料,非结晶和结晶塑料的最高使用温度
答案：
非结晶塑料的最高使用温度为玻璃化温度，而结晶塑料的最高使用温度为熔点。
非结晶塑料的最高使用温度与其玻璃化温度密切相关。
玻璃化温度是非结晶塑料由硬而脆的玻璃态转变为具有高弹性的高弹态的温度。
在这一温度以上，聚合物呈现高弹态，材料具有较好的韧性和强度，因此其最高使用温度被定义为玻璃化温度。
相反，非结晶塑料在脆化温度以下会变得非常脆，失去实际应用价值，因此其最低使用温度定义为脆化温度。
对于结晶塑料，其最高使用温度则与其熔点相关。
熔点是指结晶塑料中大分子链结构的三维远程有序态转变为无序粘流态的温度，也称为熔点。
在这一温度下，结晶塑料呈现粘流态，具有较好的流动性和可塑性，因此其最高使用温度被定义为熔点。
同时，结晶塑料的最低使用温度定义为玻璃化转变温度，因为在这一温度区间内，结晶塑料具有一定的韧性和强度。
综上所述，不同类型的塑料因其内部结构和物理性质的不同，其最高使用温度也有所不同。
非结晶塑料的最高使用温度由其玻璃化温度决定，而结晶塑料的最高使用温度则由其熔点决定。
塑料三态
一.塑料三态：塑料有热固性和热塑性二大类，热固性塑料成型固化后，不能再加热熔融成型。
而热塑性塑料成型后的制品可再加热熔融成型其它制品。
热塑性塑料随着温度的改变，产生玻璃态、高弹态和粘流态三态变化，随温度重复变动，三态产生重复变化。
塑料玻璃态时可切削加工。
高弹态时可拉伸加工，如拉丝纺织、挤管、吹塑和热成型等。
粘流态时可涂复、滚塑和注塑等加工。
但当温度高于粘流态时，塑料就会产生热分解，当温度低于玻璃态时塑料就会产生脆化。
当塑料温度高于粘流态或低于玻璃态趋向时，均使热塑性塑料趋向严重的恶化和破坏，所以在加工或使用塑料制品时要避开这二种温度区域。
升高温度脆化区玻璃态高弹态粘流态热分解二.晶形塑料：塑料分有结晶形和非结晶形，结晶塑料的分子链是有规则排列，非结晶形塑料分子链是无定型排列。
结晶形塑料有较明显熔点，有最快结晶温度点，保持最快结晶温度点。
并随时间的延长结晶率能提高。
对制品的屈服强度、弹性模量、刚硬度随之提高，热变形温度和耐化学溶剂的稳定性也有改善。
收缩率随密度增大而减小。
如模具温度过高成型制品易形成大的球晶，制品脆，力学性能降低，制品扭曲变形会增大。
总之希望结晶型塑料成型制品有较高结晶率和均称的小晶体，不希望有大的球晶体和不均称结晶度。
1.结晶与冷却温度和冷却速度关系：塑料的结晶温度是在熔点以下，玻璃化温度以上。
不同的塑料种类有不同的最快结晶温度点。
如“PP”的最快结晶温度128度。
⏹当冷却温度处于最快结晶温度时，冷却时间需延长，制品容易形成大球晶，使制品发脆，扭曲变形和力学性能下降。
⏹当冷却温度处于玻璃态温度时，冷却时间短，结晶不完整。
成型制品受模具壁急速冷却，制表面与模具直接接触，制品表面先冻结，即停止结晶，而制品中心还没有冷却继续结晶直至冻结，造成制品表层与中心的结晶度不一样，使制品内应力增大，制品尺寸和形状变化大，力学性能差。
⏹当冷却温度处于玻璃态与最快结晶温度之间，冷却时间适宜，能达到较好而完善的结晶，制品性能就好。
模具设计指南第二讲：常用塑料的性能（一）
模具设计指南第二讲：常用塑料的性能（一）在注塑模具的设计过程中，模具材料的选择、流道系统的布置、冷却方案和顶出方案的设计，都和塑料本身的性质密切相关。
尽管塑料的内部结构比较复杂，系统地掌握其性能也比较困难，然而，对于一般的模具设计工程师来说，对塑料特性作一些基本的了解和认识，比如：流动性、机械性能、物理性能、化学性能及成型工艺等等，将有很大的帮助。
2.1 塑料的分类welcome我们常说的塑料，是对所有塑料品种的统称，它的应用很广泛，因此，分类方法也各有不同。
按用途大体可以分为通用塑料和工程塑料两大类。
通用塑料如聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)、改性聚苯乙烯(例如：SAN、HIPS)、聚氯乙烯(PVC)等，这些是日常使用最广泛的材料，性能要求不高，成本低。
工程塑料指一些具有机械零件或工程结构材料等工业品质的塑料。
其机械性能、电气性能、对化学环境的耐受性、对高温、低温的耐受性等方面都具有较优越的特点，在工程技术上甚至能取代某些金属或其它材料。
常见的有ABS、聚酰胺(简称PA，俗称尼龙)、聚碳酸酯(PC)、聚甲醛(POM)、有机玻璃(PMMA)、聚酯树脂(如PET、PBT)等等，前四种发展最快，为国际上公认的四大工程塑料。
按加热时的工艺性能，塑料又可以分为热固性塑料和热塑性塑料两大类。
热固性塑料在受热后分子结构转化成网状或体型而固化成型，变硬后即使加热也不能使它再软化。
这种材料的特点是质地坚硬，耐热性好，尺寸比较稳定，不溶于溶剂。
常见的有酚醛树脂(PF)、环氧树脂(EP)、不饱和聚酯(UP)等等。
热塑性塑料在受热条件下软化熔融，冷却后定型，并可多次反复而始终具有可塑性，加工时所起的是物理变化。
常见的有聚氯乙烯(PVC)、聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)及其改性品种、ABS、尼龙(PA)、聚甲醛(POM)、聚碳酸酯(PC)、有机玻璃(PMMA)等等。
这类塑料在一定塑化温度及适当压力下成型过程比较简单，其塑料制品具有不同的物理性能和机械性能。
2结晶性塑料和非结晶塑料有什么区别
一、什么是结晶性塑料？结晶性塑料有明显的熔点，固体时分子呈规则排列。
规则排列区域称为晶区，无序排列区域称为非晶区，晶区所占的百分比称为结晶度，通常结晶度在80%以上的聚合物称为结晶性塑料。
常见的结晶性塑料有：聚乙烯PE、聚丙烯PP、聚甲醛POM、聚酰胺PA6、聚酰胺PA66、PET、PBT等。
二、结晶对塑料性能的影响1）力学性能结晶使塑料变脆（耐冲击强度下降），韧性较强，延展性较差。
2）光学性能结晶使塑料不透明，因为晶区与非晶区的界面会发生光散射。
减小球晶尺寸到一定程式度，不仅提高了塑料的强度（减小了晶间缺陷）而且提高了透明度，（当球晶尺寸小于光波长时不会产生散射）。
3）热性能结晶性塑料在温度升高时不出现高弹态，温度升高至熔融温度TM 时，呈现粘流态。
因此结晶性塑料的使用温度从Tg （玻璃化温度）提高到TM（熔融温度）。
4）耐溶剂性，渗透性等得到提高，因为结晶分排列更加紧密。
三、影响结晶的因素有哪些？1）高分子链结构，对称性好、无支链或支链很少或侧基体积小的、大分子间作用力大的高分子容易相互靠紧，容易发生结晶。
2）温度，高分子从无序的卷团移动到正在生长的晶体的表面，模温较高时提高了高分子的活动性从而加快了结晶。
3）压力，在冷却过程中如果有外力作用，也能促进聚合物的结晶，故生产中可调高射出压力和保压压力来控制结晶性塑料的结晶度。
4）形核剂，由于低温有利于快速形核，但却减慢了晶粒的成长，因此为了消除这一矛盾，在成型材料中加入形核剂，这样使得塑料能在高模温下快速结晶。
四、结晶性塑料对注塑机和模具有什么要求1）结晶性塑料熔解时需要较多的能量来摧毁晶格，所以由固体转化为熔融的熔体时需要输入较多的热量，所以注塑机的塑化能力要大，最大注射量也要相应提高。
2）结晶性塑料熔点范围窄，为防止射咀温度降低时胶料结晶堵塞射咀，射咀孔径应适当加大，并加装能单独控制射咀温度的发热圈。
3）由于模具温度对结晶度有重要影响，所以模具水路应尽可能多，保证成型时模具温度均匀。
结晶与非结晶材料的区别 ppt课件
4）形核剂，由于低温有利于快速形核，但却 减慢了晶粒的成长，因此为了消除这一矛盾，在 成型材料中加入形核剂，这样使得塑料能在高模 温下快速结晶。
结晶与非结晶材料的区别
4
4
四、结晶性塑料对注塑机和模具有什么要求
4）各向异性显著，内应力大，脱模后未结晶 的分子有继续结晶化的倾向，处于能量不平衡状 态，易发生变形、翘曲，应适应提高料温和模具 温度，中等的注塑压力和注射速度。
结晶与非结晶材料的区别
7
7
结晶与非结晶材料的区别
6
6
五：结晶性塑料的成型工艺
1）冷却时释放出的热量大，要充分冷却，高模 温成型时注意冷却时间的控制。
2）熔态与固态时的比重差大，成型收缩大，易 发生缩孔气孔，要注意保压压力的设定；
3）模温低时，冷却快，结晶度低，收缩小， 透明度高。结晶度与塑件壁厚有关，塑件壁厚大 时冷却慢结晶度高，收缩大，物性好，所以结晶 性塑料应该按要求必须控制模温。
1）结晶性塑料熔解时需要较多的能量来摧毁晶格 ，所以注塑机的塑化能力要大，最大注射量也要 相应提高。
2）结晶性塑料熔点范围窄，为了防止射咀温度降 低时胶料结晶堵塞射咀，射咀孔径应适当加大， 并且装能单独控制射咀温度的发热圈。
3）由于模具温度对结晶度有重要影响，所以模 具水路应尽量多，保证成型时模具温度均匀。
2
2
二、结晶对塑料性能的影响
1）力学性能 结晶使塑料变脆（耐冲击强度下降），韧性
较强，延展性较差。
2）光学性能 结晶使塑料不透明，因为晶区与非晶区的界面
会发生光散射，减小球晶尺寸到一定程式度，不 仅提高了塑料强度而且提高了透明度。
杜邦DuPont资料-塑料基本知识讲座
1、具高抗张强度 2、耐韧、耐冲击性特优 3、自润性、耐磨性佳、耐药品性优 4、低温特性佳 5、具自熄性
缺点
尼龙吸湿性高、长期尺寸精密度及物性受影响。
用途
电子电器：连接器、卷线轴、计时器、护盖断路器、开关壳座 汽车：散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座 工业零件：椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑输
1、具良加工安定性 2、机械性能优异 3、耐热性高 4、具自熄性 5、耐水性良好 6、电气特性佳 7、成形收缩率小
缺点
抗化学药品性差
用途
电子电器：连接器、开关、定时计外壳、线轴断电器、照相机、整流器外壳 汽车： 仪表板、视镜外壳、轮圈盖、后挡风板 工业零件：机具外壳、马达盖、水量计器等
3、特种工程塑料
聚酰胺－酰亚胺 ( PAI )
结构式
性质
Tg点高(280~290℃)，直键热可塑性及热硬化型。主要用于工程塑料成型用。直键非热可塑性则以溶液成型用于涂料、薄膜、纤维等。
优点
1、耐老化性佳 2、耐蠕变性佳 3、耐燃佳 4、耐油、耐化学药品性佳 5、耐放射线性佳
缺点
不易成型，离行性亦差
用途
1、插座、连接器、开关类零件 2、IC电路盘 3、复印机、电热器零件 4、汽车排气及涡轮机零件
用途
电子电器：CD片、开关、家电外壳、信号筒、电话机 汽车： 保险杆、分电盘、安全玻璃 工业零件：照相机本体、机具外壳、安全帽、潜水镜、安全镜片
聚甲醛 ( POM )
结构式
性质
为结晶性热可塑性塑料，具明显熔点165~175℃，性质最接近金属，一般称其为塑钢
优点
1、具高机械强度和刚性 2、最高的疲劳强度 3、环境抵抗性、耐有机溶剂性佳 4、耐反覆冲击性强 5、广泛的使用温度范围(-40℃~120℃) 6、良好的电气性质 7、复原性良好 8、具自已润滑性、耐磨性良好 9、尺寸安定性优
结晶性聚合物与无定形聚合物的区别
结晶性聚合物与无定形聚合物的区别
（发布时间：2008-8-7 10:56:58 点击：983）
结晶性聚合物内部大部分大分子分子排列很规则，如：PE PP POM Nylon等
模塑条件及后处理对聚合物的结晶度有很大影响。
无定形聚合物分子排列与结晶体相比不规则，分子链也随机排列，如：
ABS PS PVC PMMA PC 及K料等等。
结晶性聚合物的典型特点：
a.熔融需要的热量较高，源于其结构的规则化，因此，每磅料所需的热量比无定型聚合物高。
b.收缩率大，因为结晶体的规则结构使其占据较少的空间，明显的体积减小表现在发生变化的开端及结晶度，数量的变化上。
c.易发生翘曲，由于其易受模塑条件影响的特点
d.明显的结晶熔融点(Tm)
e.无明显的玻璃态转变点(Tg)
f.结晶体导热性几乎是非晶体的两倍，所以啤件内部热量的传导结晶体聚合物较无定型聚合物容易得多。
无定型聚合物的典型特点：
a.熔融需要的潜热较低
b.收缩率小
c.发生翘曲少
d.无明显的结晶熔融点(Tm)
e.明显的玻璃态转变点（Tg）
f.导热率低
晶体与非晶体之间最大的区别就是有固定的熔点,严格来说所有的塑料都是非晶体,但是结晶性塑料的结晶度要比无定形塑料高,所以在凝固的过程中出现了一些与晶体相似的特征,无定形塑料相对而言只不过结晶度略低罢了.。
控制塑料结晶的方法
控制塑料结晶的方法控制塑料结晶有两方面含义：一方面是控制结晶度的大小，一方面为控制结晶质量，这两方面都会对塑料性能产生很大影响。
聚合物的结晶度愈高，熔融温度和耐热性也增高，弹性模量、硬度、拉伸、弯曲等强度皆提高，韧性下降。
以PP（聚丙烯）为例，在同一结晶度下，如果其制品中含有粗大的球晶，其制品透光性差，外观缺乏美感；球晶之间有明显的界面，在界面处易产生应力集中，则其韧性不好，而对刚性及硬度有利；微晶的数目增多，球晶数目减少，晶体尺寸变细，从而改善其物理性能，改善光泽和增加透明度如果含有β晶型的小球晶，则韧性好，改善冲击强度、屈服强度。
而拉伸形成的串晶，从而可以改善其制品韧性，并大幅度提高拉伸强度、光泽度、硬度、阻隔能力等性能。
常用几种可控制结晶的方法有以下几种。
(1)温度控制法a、熔融温度熔融温度越低，越有利于均相成核的晶核形成，增加晶体生长点，即可以提高结晶度，又可以使晶体尺寸减小。
所以在具体加工过程中在保证塑化成型前提下，熔融温度稍低一点，对结晶有利。
b、冷却温度冷却温度对结晶度及结晶质量影响最大，是控制结晶的最有效方缓慢冷却，可使塑料在结晶区内停留时间加长，从而使结晶度升高，但缓慢冷却却容易产生粗大的球晶，对韧性不利而对刚性及硬度有利。
快速冷却，一方面使塑料迅速经过结晶区域，从而降低结晶度；另一方而由于晶体生长时间短，也使结晶尺寸变细，有利于透明性及韧性的改善。
在实际应用中，采取缓冷还是快冷，视产品性能需要而定。
如果要求产品的透明度高，则需快速冷却；如果要求产品刚性及硬度高，则需缓慢冷却。
(2)成核剂控制法成核剂的加入主要是促进异相成核，增加晶体生长点，使结晶度提高，并使晶体颗粒变细、从而改善冲击强度、屈服强度及光泽等。
成核剂有无机类、有机类及高分子三类。
a、无机成核剂无机成核剂以滑石粉为主，同时包括：CaCO3、云母、无机颜料等。
这类成核剂对塑料透明性有影响，因而应限制其在透明制品中的用量。
结晶性聚合物与无定形聚合物的区别1
结晶性聚合物与无定形聚合物的区别1
结晶性聚合物内部大部分大分子分子排列很规则，如：PE PP POM PA等
模塑条件及后处理对聚合物的结晶度有很大影响。
无定形聚合物分子排列与结晶体相比不规则，分子链也随机排列，如：ABS PS PVC PMMA PC 及K料等等。
结晶性聚合物的典型特点：
a.熔融需要的热量较高，源于其结构的规则化，因此，每磅料所需的热量比无定型聚合物高。
b.收缩率大，因为结晶体的规则结构使其占据较少的空间，明显的体积减小表现在发生变化的开端及结晶度，数量的变化上。
c.易发生翘曲，由于其易受模塑条件影响的特点
d.明显的结晶熔融点(Tm)
e.无明显的玻璃态转变点(Tg)
f.结晶体导热性几乎是非晶体的两倍，所以内部热量的传导结晶体聚合物较无定型聚合物容易得多。
无定型聚合物的典型特点：
a.熔融需要的潜热较低
b.收缩率小
c.发生翘曲少
d.无明显的结晶熔融点(Tm)
e.明显的玻璃态转变点（Tg）
f.导热率低
晶体与非晶体之间最大的区别就是有固定的熔点,严格来说所有的塑料都是非晶体,但是结晶性塑料的结晶度要比无定形塑料高,所以在凝固的过程中出现了一些与晶体相似的特征,无定形塑料相对而言只不过结晶度略低罢了.。
1晶体结构与非晶体结构各有什么特点
1晶体结构与非晶体结构各有什么特点非晶体：结晶材料在高温下熔融为液态，当温度急剧下降到低于凝固点温度时；熔融体内部的质点来不及排列成有序结构的晶核，粘度增加很快，最后形成了玻璃态固体特点：无固定熔点及外形，加热随温度升高而变软2什么是复合型的材料分为哪几类？举例说明1】纤维复合型组织：由一种或一种以上的单纤维聚集而成。
例如：岩棉、毛毡、纺织品、木质纤维板2】多孔性组织：存在大致均匀分布的较小气孔例如：木材、泡沫塑料、石膏3】复合聚集组织：由颗粒状骨料【或纤维状增强材料】与基材复合而成例如：刨花板、纤维板4】层叠组织：把片状材料叠为层状再粘结或用其他方法结合成一体例如：3材料的密度及表观密度密度：在绝对密实状态下，材料单位体积的质量。
表观密度：材料在自然状态下单位体积的重量4材料的导热性，影响到热性的因素导热性：材料本身有传递热量的性质，即材料两表面有温度差时，热量从材料的一面透过材料传到另一面的能力孔隙率，容重孔隙率，容重木材为多孔材料，为良好的绝热材料，导热系数较小5什么是材料的韧性、脆性。
举例说明分别有哪些脆性：在破坏前没有明显塑性变形。
例如：玻璃韧性：钢材木材6什么是木材的各项异性木材因含水量减少引起体积收缩之现象叫做干缩7木材按树的种类分分为几大类？各有什么特点举例说明其在工程中的应用桉树的种类分为针叶树和阔叶树两大类。
针叶树：树干一般通直高大，纹理顺直，材质均匀，木质较软而易于加工，故又称为软材。
木材强度较高，表观密度和胀缩变化较小，具较多的树脂，耐腐性较强。
广泛用于各种承重构件、装修和装饰部件阔叶树：树干大多通直部分较短，材质坚硬，表观密度相对较大，较难加工，强度高，胀缩和变形翘曲大，易开裂。
纹理漂亮，适于制作尺寸较小的构件、室内装饰材料、家具制作及胶合板。
8解释木材的顺纹抗压强度大于其横纹抗压强度9什么是木材的纤维饱和点，说明纤维饱和点为什么是木材物理力学性能发生变化的饱和点木材纤维饱和点是吸附水达饱和状态，而没有自由水存在时的含水率在纤维饱和点以下：木材的强度随含水量提高而下降；木材的体积也随含水量的提高或降低而出现膨胀或收缩在纤维饱和点以上：木材的强度不随含水量的变化而变化，也不会出现干缩湿胀现象10解释木材的干缩湿胀现象木材含水率在纤维饱和点以下是，随着含水率降低吸附水逐渐蒸发，细胞壁逐渐紧缩变薄，使单个细胞体积变小导致木材收缩，直至含水率为0为止：在此范围内，含水率的增高木材细胞壁逐渐吸水膨胀，细胞壁逐渐疏松变厚，使单个细胞体积变大，导致木材膨胀，直至含水率达到纤维饱和点11什么是木材的抗压力与握钉力握钉力：木材抵抗钉子拔出的能力12举例说明实木地板、实木复合地板、强化木地板从构造上性能上的区别实木地板：天然木材经锯结、干燥后直接加工成不同的几和单元地板实木复合地板：以实木拼板或单板为面层，实木条为芯层，单板为底层制成的企口地板①充分利用珍贵木材和普通小规格材，在不影响表面装饰效果的前提下降低了生产的成本，赢得了顾客的喜爱；②结构合理，翘曲变形小，无开裂收缩现象，具有较好的弹性③板面规格大，安装方便，稳定性好④装饰效果好，与豪华型实木大地板在外观上具有相同效果强化木地板:是由表面耐磨层、装饰层、缓冲层、人造板基材和平衡层组成的耐磨，产品的内结合强度、表面胶合强度和冲击韧性等力学性能都较好，有好的抗静电性，还有良好的抗污染腐蚀、抗紫外线光、耐香烟烧灼等性能。
塑胶材料分类
塑胶材料分类01、PVCPVC是一种聚氯乙烯塑料，具有色泽鲜艳、耐腐蚀、牢固耐用的特点。
PVC产品一般不存放食品和药品。
02、聚苯乙烯类塑料聚苯乙烯类塑料包括PS、HIPS、ABSAAS、ACS、MBS、AS等。
03、聚丙烯(PP)聚丙烯是一种透明、坚硬、耐热、耐腐蚀、不易老化的塑料材料，可以通过注塑、挤出、吹塑等方式加工成各种形状的制品。
聚丙烯广泛应用于家居用品、玩具、文具、电器等领域。
04、PC 聚碳酸酯PC聚碳酸酯是一种非晶体工程材料，具有高冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。
05、PEPE是聚乙烯塑料，具有稳定化学性能，常用于制作食品袋和容器。
聚乙烯可分为不同类型，如低密度聚乙烯(LDPE)和高密度聚乙烯(HDPE)06、工程塑料工程塑料是指具有优良的力学性能和耐高温、低温性能的塑料材料，可以用于制造工程结构。
工程塑料包括聚酰胺、聚砜等。
07、ABSABS是一种由丙烯腈、丁二烯和苯乙烯聚合的塑料，具有色彩醒目、耐热、坚固、外表面可镀铬、镍等金属薄膜的特点。
08、超高分子量聚乙烯超高分子量聚乙烯是一种塑料材料，具有高分子量、高强度的特点。
它常用于制作齿轮、轴承、星轮、汽车燃料槽等工业用容器，因为它具有良好的强度和耐磨性。
09、聚烯烃塑料聚烯烃塑料包括聚乙烯、聚丙烯、苯乙烯、苯乙烯/丁二烯/丙烯腈共聚物、丁二烯、聚甲基-1-戊烯、乙烯/乙烯醇共聚物及乙烯/乙酸乙烯共聚物等。
10、PPPP是聚丙烯的简称，常用于制作微波炉餐盒和果汁瓶等，具有高熔点和耐高温的特点。
11、非结晶型塑料非结晶型塑料是一种塑料材料，它没有明确的结晶形态，而是保持塑料的形状和特性。
长链分子在热塑性塑料中形成网状结构，而保持这种结构的方式则是非结晶型塑料。
12、聚酰胺类聚酰胺类是指大分子链中含有酰胺基团的一类树脂，包括PA6、PA66、PA610、PA46、PA1010、PA11、PA12及PI等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、什么是结晶性塑料？
结晶性塑料有明显的熔点，固体时分子呈规则排列。
规则排列区域称为晶区，无序排列区域称为非晶区，晶区所占的百分比称为结晶度，通常结晶度在80%以上的聚合物称为结晶性塑料。
常见的结晶性塑料有：聚乙烯PE、聚丙烯PP、聚甲醛POM、聚酰胺PA6、聚酰胺PA66、PET、PBT等。
二、结晶对塑料性能的影响
1）力学性能
结晶使塑料变脆（耐冲击强度下降），韧性较强，延展性较差。
2）光学性能
结晶使塑料不透明，因为晶区与非晶区的界面会发生光散射。
减小球晶尺寸到一定程式度，不仅提高了塑料的强度（减小了晶间缺陷）而且提高了透明度，（当球晶尺寸小于光波长时不会产生散射）。
3）热性能
结晶性塑料在温度升高时不出现高弹态，温度升高至熔融温度TM 时，呈现粘流态。
因此结晶性塑料的使用温度从Tg （玻璃化温度）提高到TM（熔融温度）。
4）耐溶剂性，渗透性等得到提高，因为结晶分排列更加紧密。
三、影响结晶的因素有哪些？
1）高分子链结构，对称性好、无支链或支链很少或侧基体积小的、大分子间作用力大的高分子容易相互靠紧，容易发生结晶。
2）温度，高分子从无序的卷团移动到正在生长的晶体的表面，模温较高时提高了高分子的活动性从而加快了结晶。
3）压力，在冷却过程中如果有外力作用，也能促进聚合物的结晶，故生产中可调高射出压力和保压压力来控制结晶性塑料的结晶度。
4）形核剂，由于低温有利于快速形核，但却减慢了晶粒的成长，因此为了消除这一矛盾，在成型材料中加入形核剂，这样使得塑料能在高模温下快速结晶。
四、结晶性塑料对注塑机和模具有什么要求
1）结晶性塑料熔解时需要较多的能量来摧毁晶格，所以由固体转化为熔融的熔体时需要输入较多的热量，所以注塑机的塑化能力要大，最大注射量也要相
应提高。
2）结晶性塑料熔点范围窄，为防止射咀温度降低时胶料结晶堵塞射咀，射咀孔径应适当加大，并加装能单独控制射咀温度的发热圈。
3）由于模具温度对结晶度有重要影响，所以模具水路应尽可能多，保证成型时模具温度均匀。
4）结晶性在结晶过程中发生较大的体积收缩，引起较大的成型收缩率，因此在模具设计中要认真考虑其成型收缩率
5）由于各向异性显著，内应力大，在模具设计中要注意浇口的位置和大小，加强筋和位置与大小，否则容易发生翘曲变形，而后要靠成型工艺去改善是相当困难的。
6）结晶度与塑件壁厚有关，壁厚冷却慢结晶度高，收缩大，易发生缩孔、气孔，因此模具设计中要注意控制塑件壁厚的控制
五、结晶性塑料的成型工艺
1）冷却时释放出的热量大，要充分冷却，高模温成型时注意冷却时间的控制。
2）熔态与固态时的比重差大，成型收缩大，易发生缩孔、气孔，要注意保压压力的设定
3）模温低时，冷却快，结晶度低，收缩小，透明度高。
结晶度与塑件壁厚有关，塑件壁厚大时冷却慢结晶度高，收缩大，物性好，所以结晶性塑料应按要求必须控制模温。
4）各向异性显著，内应力大，脱模后未结晶折分子有继续结晶化的倾向，处于能量不平衡状态，易发生变形、翘曲，应适当提高料温和模具温度，中等的注射压力和注射速度。
在市场上, 塑料种类很多,但是做塑料的人一般只知道分为工程塑料和日用塑料两类。
实质上，塑料有结晶塑料和非结晶塑料之分。
结晶塑料：尼龙、丙烯、乙烯、聚甲醛等等；
非结晶塑料：聚碳、ABS、透苯、氯乙烯等等。
为什么说，分为上面这两类呢？因分子结构不同。
（1）结晶塑料表面是滑性，不能涂刷，不能镀铬，难以装饰表面，目前装
涂的颜色不能持久，容易脱落。
如包装袋喷涂、印刷、着色，一般采取通过电子大电流锥毛，才能印刷颜色，但是也不能持久，且粘合剂比较难找。
（2）非结晶塑料表面能吸收其他分子，如：油墨、镀铬、喷涂之类所以一般产品外壳、表壳、电视机壳等都采用非结晶塑料，容易装饰，不易脱落等。
但以上两类塑料绝对不能混合一起，如混合一起那就会报废，表面产生起泡、起水银纹，严重的起皮，故而两种类型塑料，应注意混和，否则后果很大，所以特别对废塑料来说：要鉴别哪一种是什么料都要分别挑开才能使用，但同类塑料混一点没有什么大的影响，如丙烯乙烯混一些影响不大。
如ABS和透苯混和后也没有什么影响.
评价答案
好:3
一般:0
不好:0
原创:0
非原创:0
.°葚嚒⒋ai 2008-05-18 16:36
我有更好的回答
收藏
转载到QQ空间
相关内容
••请问塑料的结晶体与非结晶体的含义是什么？6个回答
••是否存在导热性好的塑料？9个回答
••塑料材料HDPE+LLDPE阻燃性1个回答
••丙乙塑料要配合什么配料才会有忍性？1个回答
其他答案
1）结晶型塑料达到软化状态的温度要比非结晶型塑料的高；
2）冷却时结晶型塑料要比非结晶型塑料放出更多的热量；
3）结晶型塑料要比非结晶型塑料收缩率较大，前者0.5%~3.0%，后者0.4%~0.6%；4）结晶型塑料要比非结晶型塑料的各向异性更加显著。
潘品李 2008-05-18 20:49
结晶性塑料和非结晶塑料最大的区别是：结晶性塑料有相对温度的熔点，非结晶塑料在温度升高时，软化的程度不同，没有相对温度的熔点。
