机械设计常用标注

机械设计常用标注
3)表面粗糙度的主要评定参数 零件表面粗糙度的评定参数有: 1)) 轮廓算术平均偏差(Ra)--在取样长度内,轮廓偏距绝对值的算术平均值。Ra 的 数值及取样长度 l 见表。 2))轮廓最大高度(Rz)--在取样长度内,轮廓峰顶线与轮廓峰底线的距离。 使用时优先选用 Ra 参数。
6
2.表面粗糙度的标注要求 4) 表面粗糙度的代号标注示例 表面粗糙度高度参数 Ra、Rz、Ry 在代号中用数值标注时,除参数代号 Ra 可省略外, 其余在参数值前需标注出相应的参数代号 Rz 或 Ry,标注示例见表。
形位公差项目符号
14
1) 形状和位置公差的代号 国家标准 GB/T 1182-1996 规定用代号来标注形状和位置公差。在实际生产中,当无法 用代号标注形位公差时,允许在技术要求中用文字说明。 形位公差代号包括:形位公 差各项目的符号,形位公差框格及指引线,形位公差数值和其他有关符号,以及基准 代号等。框格内字体的高度 h 与图样中的尺寸数字等高。
如图中所示的表面粗糙度为 Ra6.3 的右轴肩,被选为长度方向的主要尺寸基准, 由此注出 13、28、1.5 和 26.5 等尺寸;再以右轴端为长度方向的辅助基,从而标注出 轴的总长 96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结 构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视
2
在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准。 尺寸标注方法参见图。 4.箱体类零件 一般来说,这类零件的形状、结构比前面三类零件复杂,而且加工位置的变化更多。 这类零件一般有阀体、泵体、减速器箱体等零件。在选择主视图时,主要考虑工作位 置和形状特征。选用其它视图时,应根据实际情况采用适当的剖视、断面、局部视图 和斜视图等多种辅助视图,以清晰地表达零件的内外结构。

机械制图标注常用符号大全

机械制图标注常用符号大全

机械制图标注常用符号大全1. 引言在机械制图中,标注常用符号是非常重要的,它们能够准确地传递设计意图和要求,方便工程师、制造商和操作者理解和执行。

本文将介绍机械制图中常用的标注符号,以帮助读者更好地理解和应用这些符号。

2. 尺寸标注符号尺寸标注符号用于表示构件的尺寸要求,如长度、宽度、直径等。

以下是常用的尺寸标注符号:•直线尺寸标注:用一条水平线连接两个对称的箭头,箭头指向被标注尺寸的两个端点。

•半径标注:用一条有弯曲箭头的弧线表示,箭头指向被标注尺寸的弧线端点。

•圆心标注:用一个小圆形符号表示圆心的位置。

•直角标注:用一个表示角度的符号(通常是一个小方框)标注直角的顶点。

•倾斜角度标注:用一个箭头指向被标注角度的符号。

3. 表面质量标注符号表面质量标注符号用于表示构件表面的质量要求,如光洁度、平整度、表面粗糙度等。

以下是常用的表面质量标注符号:•光洁度标注:用三个并排的箭头表示,箭头上有几条短横线,表示光洁度等级。

•平整度标注:用两个对称的平行线表示,线上有两个相互垂直的箭头,表示平整度等级。

•表面粗糙度标注:用一个平行线和一个波浪线表示,线上有表示粗糙度数值的箭头。

4. 其他常用符号除了尺寸标注符号和表面质量标注符号,还有一些其他常用的符号用于标注机械制图中的其他要求,如材料要求、装配要求等。

以下是一些常用的其他符号:•材料符号:用字母和数字表示不同材料。

如A代表铝,C 代表碳钢等。

•温度标注:用一个字母T和数值表示温度要求,如T25表示最高可达25摄氏度。

•焊缝标注:用一个V字形符号表示需要焊接的位置。

•螺纹标注:用一个斜线符号和表示螺纹类型的字母来表示。

5. 结论机械制图标注常用符号在机械设计和生产中起着非常重要的作用,它们能够准确地传递设计意图和要求,提高工程师、制造商和操作者的工作效率。

本文介绍了机械制图中常用的标注符号,包括尺寸标注符号、表面质量标注符号和其他常用符号。

希望读者能够通过本文更好地理解和应用这些符号,提高机械制图的质量和准确性。

机械设计中公差配合选择及尺寸标注

机械设计中公差配合选择及尺寸标注

公差等级的选择依据是不同用途对产品所提出的精度 要求和保证使用要求的配合特性。无论是过盈配合还 是间隙配合,配合公差等于根据配合要求所确定的过 盈量或间隙量的变动范围。
对于<500mm的基本尺寸,当公差等级在IT8以上 时,推荐轴比孔高一级,如H7/g6。对>500mm的基 本尺寸,一般采用同级孔、轴配合。下面是配合尺寸 公差等级一般的应用情况,可供选择时参考。
3)平行度公差值应小于其应的距离公差值(见上图)。 2.对于下列情况,考虑到加工的难易程度和主参数外其它参
数的影响,在满足零件功能的要求下,适当降低1-2级精 度使用: A)孔相对位于轴; B)细长较大的轴或孔; C)距离较大的轴或孔 D)宽度较大(一般>1/2长度)的零件表面;
如下图,轴长412,外径Φ10 0-0.015,h7
(1)公差等级IT5:使用得比较少,用于间隙或过盈 的一致性要求比较高的特别精密的配合,目前在 缝纫机上主要用于测量工具和刀具。
(2)公差等级IT6和IT7 :用于机构的重要配合。这是 缝纫机上最常用的公差等级。在这种联结中,为 了保证零件的机械强度、精确位移、平稳运行、 联结的密封和其他性能,以及保证零件装配的需 要,在间隙或过盈方面对配合提出了高要求.
5)被测要素为单一要素的轴线时,指示箭头不 允许直接指向轴线,应与尺寸线相连。
旧标准
新标准
6)任选基准应注出基准代号,并在框格中注出 基准代号。
旧标准
新标准
8.剖面线注意点: 1)一个零件同一个实体的剖面线方向和比例要一致。
2)特别是局部放大时,注意剖面线的方向一至且比例 不能放大。
9.基准的选择
c)采用按基轴制生产的标准零部件,如滚动轴承外圈与机 座孔的配合及结合轴或轴套的键和槽的结合等情况。

机械制图标注规范

机械制图标注规范

机械制图标注规范机械制图标注规范是指在机械制图中对各种要素进行正确标注的一套规则和标准。

标注的目的是为了方便读者理解图纸内容,确保设计和制造的准确性。

1. 尺寸标注:尺寸标注是机械制图中最基本也是最重要的标注之一。

标注尺寸时应使用统一的尺寸标准符号和单位,如“R”表示半径,“D”表示直径,“L”表示长度等。

尺寸标注应清晰,字体要求可读性好,并与图形相对应。

尺寸标注应选取有明确特征的关键点,尽量避免使用虚线进行标注。

2. 公差标注:公差是指允许的尺寸偏差范围。

在机械制图中,公差是非常重要的一项标注。

公差标注应在尺寸标注的基础上标出公差阈值,通常使用标准公差表中的符号。

公差标注应清晰明确,以确保制造过程中的准确性和一致性。

3. 连接标注:连接标注是标示各个零件之间连接方式的标注。

它可以提供装配和拆卸过程中必要的信息。

常见的连接标注包括螺纹标注、焊接标注、键槽标注等。

连接标注应清晰明确,采用统一的标准符号和表达方式。

4. 表面质量标注:在机械制图中,表面质量标注是标注工件表面光洁度和粗糙度的一种方法。

表面质量标注通常使用符号和数值来表示。

符号可根据国家标准选择,数值要与国家标准一致。

标注应尽量避免与其他标注相互冲突,以确保正确理解。

5. 材料标注:对于机械制图中的材料,应在图中进行标注。

材料标注通常使用符号和简称,如“SS”表示不锈钢,“Al”表示铝等。

材料标注应与国家标准一致,并在制图中统一使用。

6. 关口标注:关口是指两个或多个零件之间的交界处。

关口标注用于标记关键部件之间的位置和相对位置。

关口标注应清晰明确,字体要求可读性好,并与图形相对应。

标注应选取有明确特征的关键点,尽量避免使用虚线进行标注。

7. 配置项标注:在机械制图中,常常需要标注与零件和装配相关的其他信息,如零件数量、装配说明、设计要求等。

配置项标注应清晰、明确,字体要求可读性好,并与图形相对应。

以上只是机械制图标注规范的一些主要内容,具体的标注规范还需要根据实际情况和国家标准进行确定。

机械制图尺寸标注大全

机械制图尺寸标注大全
两个极限值中,大的一个称最大极限尺寸,小的一个 称最小极限尺寸。
4) 尺寸偏差(简称偏差)—某一尺寸(实际尺寸、极限尺寸等 等)减去基本尺寸所得的代数差。 最大极限尺寸-基本尺寸=上偏差(代号:孔ES;轴es) 最小极限尺寸-基本尺寸=下偏差(代号:孔EI;轴ei)
5) 尺寸公差(简称公差)—--允许尺寸的变动量。 尺寸公差=最大极限尺寸-最小极限尺寸
回首页
yi
轮廓算术平均偏差Ra的数值 Ra1 l y(x)dx
l0
或近似表达
Ra 1 n yi
n i1
轮廓算术平均偏差Ra的数值 μm
第一 第二 系列 系列
第一 第二 第一 第二 系列 系列 系列 系列
0.012 0.0250.010
0.016 0.020
形位公差名称及符号公差特征项目符号公差特征项目符号平行度平面度垂直度倾斜度圆柱度线轮廓度对称度位置度面轮廓度圆跳动全跳动圆柱任一素线的直线度误差不大于002轴线的直线度误差不大于004d圆度误差不大于003形位公差标注示例圆柱度误差不大于0005顶面对与底面a的不平行度误差不大于005圆柱轴线对于底面a的垂直度误差不大于01的轴线对于d的轴线的同轴度误差不大于001左端面对于d轴线的端面圆跳动不大于0015该滚轮零件所需的工艺要求有
(b)基轴制
基轴制配合中的轴称基准轴,它的基本偏差h为上偏差,其 值为零。
三、公差带图
为了把配合后的间隙、过盈量的大小直观的 表现出来,通常用公差带图表示。
每一个尺寸都有28种松紧不同的配合,分别用a、 b、c、d、…….zc ,(A-Zc)
其中,a-h (A-H)为间隙配合;j-n (J- N)为过渡配合;p-zc (P-Zc)为过盈配合,构 成基本偏差系列图。

3-机械设计制图-尺寸标注概念及标准

3-机械设计制图-尺寸标注概念及标准



(4)小尺寸的注法 对于小尺寸,在没有足够的 位置画箭头或注写数字时,箭头可画在外面,或 用小圆点代替两个箭头,尺寸数字也可采用旁 注或引出标注. (5)弦长和弧长的标注 弦长和弧长的尺寸 界线应垂直于弦的垂直平分线.标注弧长尺寸 时,尺寸线用圆弧,并应在尺寸数字上方加注符 号“⌒”.



高级机械设计制图培训
——尺寸标注概念及标准教案3

机械制图的基本要求七、尺寸标注 (GB4458.4-84) 1.基本规则 (1)图样中的尺寸,以mm为单位时,不需注 明计量单位代号或名称.若采用其他单位则必 须注明相应计量单位或名称.⒈ 尺寸界线 尺寸 界线用细实线绘制,一般是图形的轮廓线、轴 线或对称中心线的延长线,超出尺寸线约 2~3mm.也可直接用轮廓线、轴线或对称中心 线作尺寸界线.尺寸界线一般与尺寸线垂直,必 要时允许倾斜.
16
型材截面形状
沉孔
(仅变注法)
(未变)
(仅变注法)
l×45°
(未变)
(新增)
GB/T4656.1-2000 GB/T4656-1984

选择第28页图1椭圆作法及图2示范作图 作业3、手工绘制平面图考试题库练习: 翻 开24、25、26、27、28页图库练习


2.各类尺寸标注示例 (1)线性尺寸的注法 线性尺寸的数字应按 列解说所示的方向注写,即以标题栏方向为准, 水平方向字头朝上,垂直方向字头朝左,倾斜方 向时字头有朝上趋势.
(2)角度尺寸注法 标注角度时,尺寸数字一律水 平书写,即字头永远朝上,一般注在尺寸线的中 断处.





(3)圆、圆弧及球面尺寸的注法 [1]标注圆或大于半圆的弧时,应在尺寸数 字前加注符号“φ”;标注圆弧半径时,应在尺寸 数字前加注符号“r”.尺寸线应通过圆心,终端 为箭头. [2]当圆弧的半径过大,图纸范围内无法注 出圆心位置时,可将尺寸线只画一部分. [3] 标注球面的直径或半径时,应在符号 “φ”或“r”前加注“s”.

文看懂机械图纸中的尺寸标注修订稿

文看懂机械图纸中的尺寸标注修订稿

文看懂机械图纸中的尺寸标注WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-出入加工现场,各种繁杂的加工工序图纸,你是否都看得懂为客户设计加工方案,有木有因为尺寸的标注产生疑问这次给大家带来不一样的经典——机械设计中尺寸标注类知识!再也不用担心看不懂图纸啦!1、常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。

盲孔螺纹孔沉孔锪平孔倒角2、零件上的机械加工结构退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。

车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。

磨削外圆或磨削外圆和端面时的砂轮越程槽。

钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。

在阶梯形钻孔的过渡处,也存在锥角120°圆台,其画法及尺寸注法。

用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。

三种钻孔端面的正确结构。

凸台和凹坑零件上与其他零件的接触面,一般都要加工。

为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。

螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。

3、常见零件结构轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

机械设计中尺寸几何公差标注类知识

机械设计中尺寸几何公差标注类知识

一、关于尺寸(1)功能尺寸系指对于机件的工作性能、装配精度及互换性起重要作用的尺寸。

功能尺寸对于零件的装配位置或配合关系有决定性的作用,因而常具有较高的精度。

这些尺寸是尺寸链中重要的一环,常为了满足设计要求而直接注出。

例如,有装配要求的配合尺寸,有连接关系的定位尺寸、中心距等。

(2)非功能尺寸系指不影响机件的装配关系和配合性能的一般结构尺寸。

这些尺寸一般精度都不高。

例如,无装配关系的外形轮廓尺寸、不重要的工艺结构(如倒角、倒圆、退刀槽、凹槽、凸台、沉孔)的尺寸等。

(3)公称尺寸是某一要素或零件尺寸的名义值。

例如,平垫圈的公称尺寸是与之相配的螺栓的公称直径,而实际上该垫圈的孔径要大于这个公称尺寸。

(4)基本尺寸是设计时给定的、用以确定结构大小或位置的尺寸。

基本尺寸又是确定尺寸公差的基数,它与公称尺寸的性质是不同的。

(5)参考尺寸是指在图样中不起指导生产和检验作用的尺寸。

它仅仅是为了便于看图方便而给出的参考性尺寸。

参考尺寸只有基本尺寸而不带公差,为了区别于其他未注公差的尺寸,标注时应加圆括号表示。

(6)重复尺寸是指某一要素的同一尺寸在图样中重复注出,或对机件的结构尺寸注成封闭的尺寸链,因其中一环由图样中的其他尺寸和存在的几何关系可以推算出来,此时又不加圆括号者,这都称为重复尺寸。

机件每一要素的尺寸一般都只能标注一次,不应重复出现,以避免尺寸之间产生不一致或相互矛盾的错误。

二、正确地选择尺寸基准要合理标注尺寸,必须恰当地选择尺寸基准,即尺寸基准的选择应符合零件的设计要求并便于加工和测量。

零件的底面、端面、对称面、主要的轴线、中心线等都可作为基准。

图7-7 轴承座的尺寸基准1.设计基准和工艺基准根据机器的结构和设计要求,用以确定零件在机器中位置的一些面、线、点,称为设计基准。

根据零件加工制造、测量和检验等工艺要求所选定的一些面、线、点,称为工艺基准。

图7-7所示为轴承座。

轴承孔的高度是影响轴承座工作性能的功能尺寸,图中尺寸40±0.02以底面为基准,以保证轴承孔到底面的高度。

机械制图尺寸标注详解(图)

机械制图尺寸标注详解(图)
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方,也可注在尺 寸线的中断处。 水平方向字头向上,垂直方向字头向左。
89
89
89
30° 16
16
10
16
16
⑵ 线性尺寸数字的方向,一般应按上图所示
方向注写,并尽可能避免在图示30°范围 内标注尺寸,无法避免时应引出标注。
⑶ 尺寸数字不可被任 何图线所通过,否 则必须将该图线断 开。
A
A
A
A
A
A
A
R
R 4×

好!
不好!
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
好!
不好!
5、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特 征较清楚的视图上
★ 考虑测量的方便与可能
不容易测量
容易测量
不容易测量
容易测量
A L
B
A L
BB L
CB L
C
★ 关联零件间的尺寸应协调
⒊ 图中所注尺寸为零件完工后的尺寸。
⒋ 每个尺寸一般只标注一次,并应标注在 最能清晰地反映该结构特征的视图上。
⒌ 尺寸配置合理 ⑴ 功能尺寸应直接注出。 ⑵ 同一要素的尺寸应尽可能集中标注。 如孔的直径和深度、槽的深度和宽度等。 ⑶ 尽量避免在不可见的轮廓线上标注尺寸。
零件图的尺寸标注
一、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件的
结构类型
通孔 螺 纹 不通孔 孔
不通孔
普通注法
3 M63-7HM6-7H
3 M6-7H
3 M6
10
10
12
旁注法
说明
3 M63-7HM6-7H 3 M63-7HM6-7H3×M6-7H 表 示 3 个 公 称直径为6,螺纹中径、 顶径公差带为7H的螺 孔。

机械图纸尺寸标注类

机械图纸尺寸标注类

机械设计尺寸标注1.轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变,在选择主视图时,主要考虑工作位置和形状特征。

对其它视图的选择,常常需要两个或两个以上的基本视图,并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说,右视图是没有必要的,而对于T字形肋,采用剖面比较合适。

在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

常用尺寸标注方法

常用尺寸标注方法

机械设计中尺寸标注类知识1.轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变,在选择主视图时,主要考虑工作位置和形状特征。

对其它视图的选择,常常需要两个或两个以上的基本视图,并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说,右视图是没有必要的,而对于T字形肋,采用剖面比较合适。

在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

机械设计中尺寸标注类知识

机械设计中尺寸标注类知识

机械设计中尺寸标注类知识1. 简介在机械设计中,尺寸标注是非常重要的一项工作。

通过准确地标注尺寸,可以方便设计师、制造工人及其他相关人员理解设计意图,并确保产品的制造和装配的准确性和一致性。

本文将介绍机械设计中尺寸标注的国际标准、常用符号以及一些注意事项。

2. 国际标准机械设计尺寸标注的国际标准是ISO 129-1:2004。

该标准规定了尺寸标注的要求,包括标注符号、标注位置、标注示意图等内容。

设计师在进行尺寸标注时应遵循该标准,以保证标注的准确性和统一性。

尺寸标注使用了一系列的符号来表示不同的尺寸类型。

以下是常见的标注符号及其含义:•直径(⌀):用于表示圆形零件的直径尺寸。

•半径 (R):用于表示圆形零件的半径尺寸。

•长度 (L):用于表示直线零件的长度尺寸。

•宽度 (W):用于表示长方形零件的宽度尺寸。

•高度 (H):用于表示长方体零件的高度尺寸。

•孔径(⌀H):用于表示孔洞的直径尺寸。

请注意,这仅仅是常见的标注符号示例,实际应用中可能会有其他符号和标记方式。

尺寸标注的位置应该尽量清晰易读,并与图纸上的几何图形相对应。

通常情况下,尺寸标注放置在图形的中心线上方或右侧。

在标注尺寸时,应尽量避免标注线与几何图形重叠,以免造成混淆。

5. 标注示意图为了更清楚地表达尺寸标注的意思,常常需要使用附加的示意图。

例如,标注一个直径尺寸时,可以在尺寸线上方画一条横线,并在横线中标注直径的具体数值。

标注一个长度尺寸时,可以在尺寸线两端画两条竖线,并在竖线中标注长度的具体数值。

示意图的使用可以明确表达标注的意图,提高理解的准确性。

6. 注意事项在进行尺寸标注时,设计师应注意以下事项:•尺寸标注应尽量简洁明了,避免过于繁琐的标注方式。

•标注的尺寸应符合设计要求和实际制造的可行性。

•标注的尺寸应相互独立,不应存在歧义和冲突。

•尺寸标注应与其他标注(如公差标注、表面质量符号等)结合使用,以提供完整的设计信息。

7. 总结机械设计中尺寸标注是一项重要的工作。

机械制图尺寸标注

机械制图尺寸标注
2、标注
(1)尖角的方向-指向被加工面(接触) (2)符号的位置-在被加工表面、尺寸界线、引出线上 (3)数字的书写方向-同尺寸标注的数字
8
回本节 回首页
9
10
11
12
二、符号及其标注
标注示例(左图有错误)
13
回本节 回首页
3、表面粗糙度的选用
表面粗糙度是保证零件表面质量的技术要 求,它的等级是根据零件表面功能和加工的经 济性合理地确定的,选用时采用类比法。
43
2、表面处理
表面处理就是在金属零件表面上加镀覆层, 以提高抗腐蚀性、耐磨性,如电镀、化学镀等。
镀覆方法、处理方法、镀层特征、处理名称 均用汉语拼音字母表示,镀层名称用元素符号表 示,镀层厚度用数字表示,单位为微米,其值为 厚度范围下限。
电镀金7~10μm, 其标注为D·YAu7
D—镀覆方法为电镀; Y—镀层特征为硬度; Au—镀层名称为金; 7—镀层厚度,μm,值为厚度范围下限。
配合。根据配合性质的不同,分为
(a)间隙配合; (b)过盈配合; (c)过渡配合。
21
回本节 回首页
(a)间隙配合
孔的公差带在轴的公差带之上, 任取其中一对轴和孔都具有间 隙(包括最小间隙等于零)的 配合称为间隙配合。
22
(b)过盈配合
孔的公差带在轴的公差带之下, 任取其中一对轴和孔都具有过 盈(包括最小过盈等于零)的 配合称为过盈配合。
1、形成:加工时,刀具与机件表面摩擦(挤压)而形成。表面粗糙度 并与机床的精度、加工方法有关。
2、 粗糙度对工件的影响: <1> 使用寿命。<2>动力的消耗。<3>抗腐蚀性。 因此,表面粗糙度是评定质量的重要技术指标。

机械设计标注方法

机械设计标注方法

机械设计标注方法引言:在机械设计中,标注是将设计图纸上的尺寸、形状、位置等信息用文字、符号等方式表达出来的过程。

正确的标注方法能够确保设计图纸的准确性和可读性,对于制造、安装、维修等工作的顺利进行起到重要的作用。

本文将介绍几种常用的机械设计标注方法。

一、尺寸标注尺寸标注是机械设计中最常见的标注方法之一,用于表示零件的尺寸。

常用的尺寸标注方法有直线标注、链线标注和基准标注。

1. 直线标注:将标注线与尺寸线相连,标注线上方注明尺寸数值,如“¢10”。

标注线应与尺寸线垂直,与零件轮廓线相交。

2. 链线标注:将多个尺寸用链线相连,方便在有限的空间内标注多个尺寸。

链线标注应清晰、整齐,链线之间的距离要适中。

3. 基准标注:用于标注基准尺寸,通常在尺寸前加上字母,如“A¢10”。

基准标注应与零件轮廓线相连,字母与尺寸之间用横线分隔。

二、形状标注形状标注用于标注零件的形状特征,常用的形状标注方法有圆度标注、平面度标注和倾斜度标注。

1. 圆度标注:用于标注圆的圆度,圆度标注应与圆形轮廓相连,圆度数值应位于标注线上方。

2. 平面度标注:用于标注平面的平面度,平面度标注应与平面轮廓相连,平面度数值应位于标注线上方。

3. 倾斜度标注:用于标注倾斜面的倾斜度,倾斜度标注应与倾斜面轮廓相连,倾斜度数值应位于标注线上方。

三、位置标注位置标注用于标注零件或特征之间的相对位置关系,常用的位置标注方法有距离标注、对称标注和位置公差标注。

1. 距离标注:用于标注两个特征之间的距离,距离标注应与特征轮廓相连,距离数值应位于标注线上方。

2. 对称标注:用于标注特征的对称关系,对称标注应与特征轮廓相连,对称标注的符号应位于标注线上方。

3. 位置公差标注:用于标注特征的位置公差,位置公差标注应与特征轮廓相连,位置公差数值应位于标注线上方。

四、其他标注方法除了尺寸、形状和位置标注外,还有一些其他常用的标注方法,如表面质量标注、加工方法标注和装配顺序标注等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机械设计中尺寸标注类知识,毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

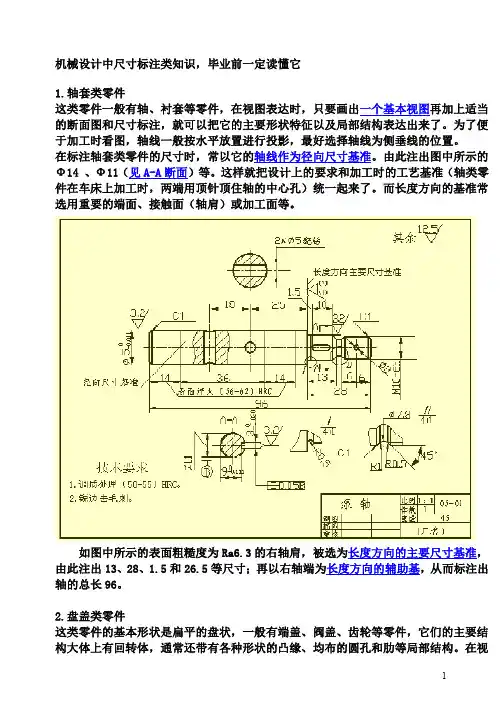

如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变,在选择主视图时,主要考虑工作位置和形状特征。

对其它视图的选择,常常需要两个或两个以上的基本视图,并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说,右视图是没有必要的,而对于T字形肋,采用剖面比较合适。

在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说,这类零件的形状、结构比前面三类零件复杂,而且加工位置的变化更多。

这类零件一般有阀体、泵体、减速器箱体等零件。

在选择主视图时,主要考虑工作位置和形状特征。

选用其它视图时,应根据实际情况采用适当的剖视、断面、局部视图和斜视图等多种辅助视图,以清晰地表达零件的内外结构。

在标注尺寸方面,通常选用设计上要求的轴线、重要的安装面、接触面(或加工面)、箱体某些主要结构的对称面(宽度、长度)等作为尺寸基准。

对于箱体上需要切削加工的部分,应尽可能按便于加工和检验的要求来标注尺寸。

5.零件常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。

盲孔螺纹孔沉孔锪平孔倒角1.介绍表面粗糙度的概念及主要评定参数1)表面粗糙度的概念零件表面上具有较小间距的峰谷所组成的微观几何形状特性,称为表面粗糙度。

这主要是在加工零件时,由于刀具在零件表面上留下的刀痕及切削分裂时表面金属的塑性变形所形成的。

零件表面粗糙度是也是评定零件表面质量的一项技术指标,它对零件的配合性质、工作精度、耐磨性、抗腐蚀性、密封性、外观等都有影响。

在保证机器性能的前提下,为获得相应的零件表面粗糙度,应根据零件的作用,选用恰当的加工方法,尽量降低生产成本。

一般来说,凡零件上有配合要求或有相对运动的表面,表面粗糙度参数值要小。

2)表面粗糙度的代号、符号及其标注GB/T 131-1993规定了表面粗糙度代号及其注法。

图样上表示零件表面粗糙度的符号见下表。

3)表面粗糙度的主要评定参数零件表面粗糙度的评定参数有:1)) 轮廓算术平均偏差(Ra)--在取样长度内,轮廓偏距绝对值的算术平均值。

Ra的数值及取样长度l见表。

2))轮廓最大高度(Rz)--在取样长度内,轮廓峰顶线与轮廓峰底线的距离。

使用时优先选用Ra参数。

2.表面粗糙度的标注要求4) 表面粗糙度的代号标注示例表面粗糙度高度参数Ra、Rz、Ry在代号中用数值标注时,除参数代号Ra可省略外,其余在参数值前需标注出相应的参数代号Rz或Ry,标注示例见表。

表面粗糙度的标注表面粗糙度中数字及符号的方向5) 表面粗糙度代(符号)在图样上的标注方法1)) 表面粗糙度代(符)号一般应注在可见轮廓线、尺寸界线或它们的延长线上,符号的尖端必须从材料外指向表面。

2)) 表面粗糙度代号中数字及符号的方向必须按规定标注。

3.表面粗糙度的标注示例在同一图样上,每一表面一般只标注一次代(符)号,并尽可能地靠近有关的尺寸线。

当空间狭小或不便标注时可以引出标注。

当零件所有表面具有相同的表面粗糙度要求时,可统一标注在图样的右上角,当零件的大部分表面具有相同的表面粗糙度要求时,对其中使用最多的一种代(符)号可以同时注在图样的右上角,并加注"其余"两字。

凡统一标注的表面粗糙度代(符)号及说明文字,其高度均应该是图样标注的1.4倍。

零件上连续表面、重复要素(如孔、齿、槽等)的表面和用细实线连接不连续的同一表面,其表面粗糙度代(符)号只注一次。

同一表面上有不同的表面粗糙度要求时,应用细实线画出其分界线,并注出相应的表面粗糙度代号和尺寸。

齿轮、螺纹等工作表面没有画出齿(牙)形时,其表面粗糙度代(符)号注法见图。

中心孔的工作表面,键槽的工作表面,倒角,圆角的表面粗糙度代号可以简化标注。

需要将零件局部热处理或局部镀(涂)覆时,应用粗点画线画出其范围并标注出相应尺寸,也可将其要求注写在表面粗糙度符号长边的横线上。

2.标准公差和基本偏差为便于生产,实现零件的互换性及满足不同的使用要求,国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小,而基本偏差确定公差带的位置。

1)标准公差(IT)标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的标记。

标准公差分为20级,即IT01,IT0,IT1,…,IT18。

其尺寸精确程度从IT01到IT18依次降低。

标准公差的具体数值见有关标准。

2)基本偏差基本偏差是指在标准的极限与配合中,确定公差带相对零线位置的上偏差或下偏差,一般指靠近零线的那个偏差。

当公差带在零线的上方时,基本偏差为下偏差;反之,则为上偏差。

基本偏差共有28个,代号用拉丁字母表示,大写为孔,小写为轴。

从基本偏差系列图中可以看出:孔的基本偏差A~H和轴的基本偏差k~zc为下偏差;,孔的基本偏差K~ZC和轴的基本偏差a~h为上偏差,JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。

基本偏差系列图只表示公差带的位置,不表示公差的大小,因此,公差带一端是开口,开口的另一端由标准公差限定。

基本偏差和标准公差,根据尺寸公差的定义有以下的计算式:ES=EI+IT 或EI=ES-IT ei=es-IT或es=ei+IT孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。

配合基本尺寸相同的、相互结合的孔和轴公差带之间的关系,称为配合。

根据使用要求的不同,孔和轴之间的配合有松有紧,因而国标规定配合种类:1)间隙配合孔与轴装配时,有间隙(包括最小间隙等于零)的配合。

孔的公差带在轴的公差带之上。

2)过渡配合孔与轴装配时,可能有间隙或过盈的配合。

孔的公差带与轴的公差带互相交叠。

3)过盈配合孔与轴装配时有过盈(包括最小过盈等于零)的配合。

孔的公差带在轴的公差带之下。

基准制:在制造配合的零件时,使其中一种零件作为基准件,它的基本偏差一定,通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。

根据生产实际的需要,国家标准规定了两种基准制。

1)基孔制(如左下图所示)基孔制--是指基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。

见左下图。

基孔制的孔称为基准孔,其基本偏差代号为H,其下偏差为零。

2)基轴制(如右下图所示)基轴制--是指基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

见右下图。

基轴制的轴称为基准轴,其基本偏差代号为h,其上偏差为零。

配合代号配合代号由孔和轴的公差带代号组成,写成分数形式,分子为孔的公差带代号,分母为轴的公差带代号。

凡是分子中含H的为基孔制配合,凡是分母中含h的为基轴制配合。

例如φ25H7/g6的含义是指该配合的基本尺寸为φ25、基孔制的间隙配合,基准孔的公差带为H7,(基本偏差为H公差等级为7级),轴的公差带为g6(基本偏差为g,公差等级为6级)。

例如φ25N7/h6 的含义是指该配合的基本尺寸为φ25、基轴制过渡配合,基准轴的公差带为h6,(基本偏差为h,公差等级为6级),孔的公差带为N7(基本偏差为N,公差等级为7级)。

公差与配合在图样上的标注1)在装配图上标注公差与配合,采用组合式注法。

2)在零件图上的标注方法有三种形式。

4.形位公差零件加工后,不仅存在尺寸误差,而且会产生几何形状及相互位置的误差。

圆柱体,即使在尺寸合格时,也有可能出现一端大,另一端小或中间细两端粗等情况,其截面也有可能不圆,这属于形状方面的误差。

阶梯轴,加工后可能出现各轴段不同轴线的情况,这属于位置方面的误差。

所以,形状公差是指实际形状对理想形状的允许变动量。

位置公差是指实际位置对理想位置的允许变动量。

两者简称形位公差。

形位公差项目符号1) 形状和位置公差的代号国家标准GB/T 1182-1996规定用代号来标注形状和位置公差。

在实际生产中,当无法用代号标注形位公差时,允许在技术要求中用文字说明。

形位公差代号包括:形位公差各项目的符号,形位公差框格及指引线,形位公差数值和其他有关符号,以及基准代号等。

框格内字体的高度h与图样中的尺寸数字等高。

2) 形位公差标注示例一根气门阀杆,在图中所标注的形位公差附近添加的文字,只是为了给读者作说明而重复写上的,在实际的图样中不需要重复注写。

1.零件上的铸造结构1) 铸造圆角当零件的毛坯为铸件时,因铸造工艺的要求,铸件各表面相交的转角处都应做成圆角。

铸造圆角可防止铸件浇铸时转角处的落砂现象及避免金属冷却时产生缩孔和裂纹。

铸造圆角的大小一般取R=3~5mm,可在技术要求中统一注明。

2) 起模斜度用铸造的方法制造零件毛坯时,为了便于在砂型中取出模样,一般沿模样拔模方向作成约1∶20的斜度,叫做拔模斜度。

因此在铸件上也有相应的拔模斜度,这种斜度在图上可以不予标注,也不一定画出,如下图所示;必要时,可以在技术要求中用文字说明。

3) 铸件厚度当铸件的壁厚不均匀一致时,铸件在浇铸后,因各处金属冷却速度不同,将产生裂纹和缩孔现象。

因此,铸件的壁厚应尽量均匀,见上图;当必须采用不同壁厚连接时,应采用逐渐过渡的方式,见上图。

铸件的壁厚尺寸一般采用直接注出。

2.零件上的机械加工结构1)退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。
