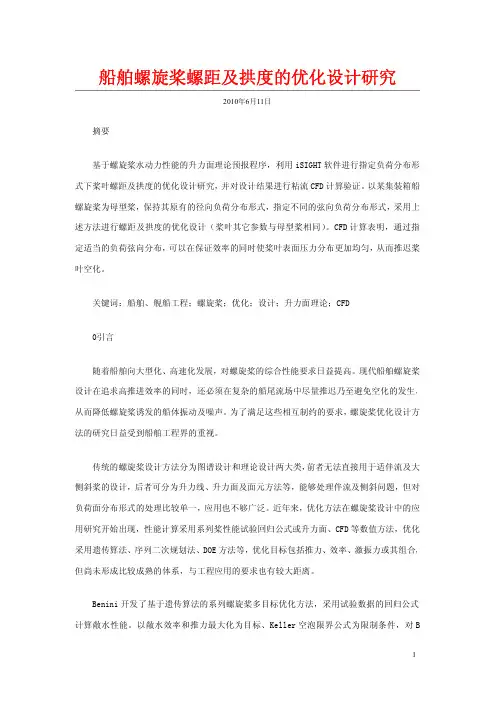

船舶螺旋桨螺距及拱度的优化设计研究

船舶螺旋桨螺距及拱度的优化设计研究

0.0001
B桨
0.0604
0.0028
0.0000
螺距比(P/D)、拱度弦长比(F/C)的优化结果与原桨之比较分别如图5、图6所示。作 者发现,当优化变量作为离散变量各自独立变化时,最终得到的螺距与拱度分布难以保持光 顺。其主要原因可能是,负荷弦向分布无法精确满足给定值时,误差越大,近似值的变化范
设计工况(J=0.684)下,原桨敞水性能的数值预报结果与模型试验数据之比较如表2 所列。以试验值为基准,SPROP 预报值的相对误差为:推力- 1.5%、扭矩- 5.0%、效率+3.7%; FLUENT 预报值的相对误差为:推力+1.0%、扭矩+0.4%、+0.6%。SPROP 预报的扭矩与试验差 别较大,可能是因为其尾涡模型对叶梢卸载桨的适用性差以及粘性阻力估算误差较大;而 FLUENT 预报值与试验值非常吻合。假定上述误差趋势对优化设计方案也同样存在,在优化 设计中,设定推力目标值时需预先考虑 SPROP 的预报误差;另外,将基于 CFD 计算结果进行 优化方案的性能分析。
Benini 开发了基于遗传算法的系列螺旋桨多目标优化方法,采用试验数据的回归公式 计算敞水性能。以敞水效率和推力最大化为目标、Keller 空泡限界公式为限制条件,对 B
1
系列桨优化计算获得了推力系数、敞水效率、盘面比等设计变量的最佳组合图谱,并提出了 已知设计航速时,确定最佳直径和/或最佳转速的设计步骤。Chen 等也以 B 系列桨为对象, 以敞水效率和激振力为综合优化目标,开发了基于遗传算法的设计方法。系列桨性能采用回 归公式计算,激振力计算采用升力面方法。该方法以空泡、强度为限制条件,并在性能计算 中引入了尺度效应的修正。算例表明,该方法不仅能够优化效率,而且能够保持该优化效率 基本不变、进一步降低螺旋桨轴承力。

轮船螺旋桨叶片课程设计

轮船螺旋桨叶片课程设计

轮船螺旋桨叶片课程设计一、课程目标知识目标:1. 学生能理解轮船螺旋桨叶片的基本结构,掌握其工作原理;2. 学生能够描述轮船螺旋桨叶片的几何形状、叶片数量与推进效率之间的关系;3. 学生能够运用流体力学基本原理,解释轮船螺旋桨叶片设计中的相关概念。

技能目标:1. 学生能够运用图纸分析轮船螺旋桨叶片的设计要素,具备基本的识图能力;2. 学生通过小组合作,设计并绘制出符合一定推进要求的螺旋桨叶片草图;3. 学生能够运用数学计算和物理原理,对螺旋桨叶片的推进效果进行初步分析。

情感态度价值观目标:1. 培养学生对船舶工程和流体力学领域的兴趣,激发其探索精神和创新意识;2. 通过团队合作,培养学生沟通协作能力和集体荣誉感;3. 强化学生对科技与生活紧密联系的认识,提高其学以致用的实践意识。

课程性质:本课程属于科技领域,结合物理、数学和工程实践,注重培养学生的实际操作能力和解决问题的能力。

学生特点:考虑到学生所在年级,课程内容将结合学生的认知水平,注重理论与实践相结合,提高学生的动手操作能力和逻辑思维能力。

教学要求:课程要求学生在掌握理论知识的基础上,能够将所学应用于实际问题,培养其创新思维和团队合作精神。

通过课程学习,使学生达到预定的学习成果,为后续相关课程的学习打下坚实基础。

二、教学内容1. 轮船螺旋桨叶片的基本结构:介绍螺旋桨的组成部分,包括桨毂、叶片、叶根等,结合教材相关章节,分析各部分的作用和联系。

2. 螺旋桨叶片的工作原理:讲解螺旋桨在水中推进的物理原理,如流体力学中的升力、阻力、扭矩等概念,结合教材内容,阐述叶片形状与推进效率的关系。

3. 螺旋桨叶片的设计要素:分析叶片的几何参数,如叶形、叶径、叶距等,以及这些参数对螺旋桨性能的影响,参考教材相关章节,进行实例讲解。

4. 螺旋桨叶片的推进效果分析:介绍数学和物理方法在螺旋桨叶片推进效果分析中的应用,如计算流体力学(CFD)模拟、实验数据分析等,结合教材内容,指导学生进行初步分析。

cssrc商用船舶螺旋桨设计和空泡试验总结

cssrc商用船舶螺旋桨设计和空泡试验总结

cssrc商用船舶螺旋桨设计和空泡试验总结cssrc商用船舶螺旋桨设计和空泡试验总结一、CSSRC 商用船舶螺旋桨设计总结1. 螺旋桨的参数选择螺旋桨的参数选择是根据船舶的具体要求,结合船舶的实际功率与转速,以及船舶在不同工况下的最大和最小转速来进行确定的。

2. 螺旋桨的形状设计商用船舶螺旋桨的形状设计采用了常规的四叶片螺旋桨,每一叶片的设计以满足商用船舶的使用要求为主,并考虑到船舶的航行安全。

螺旋桨的形状设计主要考虑到桨叶前缘角度、桨叶后缘角度、桨叶斜投角度、桨叶厚度以及桨叶的起翼等参数的设计。

3. 桨架设计桨架设计主要考虑到桨架的结构强度、桨架的刚度以及桨架的寿命。

桨架的设计也要考虑到船舶航行过程中可能出现的不同情况,以达到满足船舶航行安全的要求。

4. 螺旋桨的安装螺旋桨的安装需要按照螺旋桨设计参数所示的安装要求进行安装,以保证螺旋桨的正常使用。

二、CSSRC 空泡试验总结1. 空泡试验背景CSSRC空泡试验是为了研究船舶在不同的水流条件下的推进性能,以及船舶在不同的工况下所产生的水动力特性,进而检验船舶螺旋桨的设计参数是否符合要求。

2. 试验方法CSSRC空泡试验的试验方法主要分为实验船舶的试航、螺旋桨的水动力测试、空泡试验以及推进性能测试。

(1) 实验船舶的试航:实验船舶在航行中,以不同的船速,航行不同的航段,以确定船舶在不同航段时的功率和转速。

(2) 螺旋桨的水动力测试:在实验船舶航行过程中,测量螺旋桨的水动力,以验证螺旋桨的设计参数是否正确。

(3) 空泡试验:在实验船舶航行过程中,测量不同的水流状态下的推进性能,以研究船舶在不同水流情况下的推进性能。

(4) 推进性能测试:在实验船舶航行过程中,测量船舶在不同工况下的推进性能,包括船舶的推进性能、功率曲线、推进效率和节油效率等参数。

3. 试验结果经过CSSRC空泡试验,取得了较为准确的结果,证明了船舶在不同的水流情况下的推进性能,以及螺旋桨的设计参数是否正确,为船舶的推进性能的优化提供了有效的数据和参考。

船螺旋桨原理

船螺旋桨原理

船螺旋桨原理

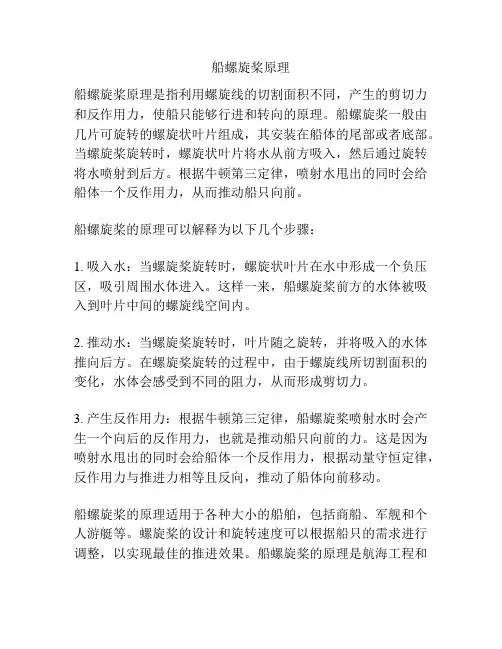

船螺旋桨原理是指利用螺旋线的切割面积不同,产生的剪切力和反作用力,使船只能够行进和转向的原理。

船螺旋桨一般由几片可旋转的螺旋状叶片组成,其安装在船体的尾部或者底部。

当螺旋桨旋转时,螺旋状叶片将水从前方吸入,然后通过旋转将水喷射到后方。

根据牛顿第三定律,喷射水甩出的同时会给船体一个反作用力,从而推动船只向前。

船螺旋桨的原理可以解释为以下几个步骤:
1. 吸入水:当螺旋桨旋转时,螺旋状叶片在水中形成一个负压区,吸引周围水体进入。

这样一来,船螺旋桨前方的水体被吸入到叶片中间的螺旋线空间内。

2. 推动水:当螺旋桨旋转时,叶片随之旋转,并将吸入的水体推向后方。

在螺旋桨旋转的过程中,由于螺旋线所切割面积的变化,水体会感受到不同的阻力,从而形成剪切力。

3. 产生反作用力:根据牛顿第三定律,船螺旋桨喷射水时会产生一个向后的反作用力,也就是推动船只向前的力。

这是因为喷射水甩出的同时会给船体一个反作用力,根据动量守恒定律,反作用力与推进力相等且反向,推动了船体向前移动。

船螺旋桨的原理适用于各种大小的船舶,包括商船、军舰和个人游艇等。

螺旋桨的设计和旋转速度可以根据船只的需求进行调整,以实现最佳的推进效果。

船螺旋桨的原理是航海工程和
船舶设计中的重要基础,对于船只的推进性能和操控能力有着重要的影响。

船舶推进螺旋桨基础理论课件

船舶推进螺旋桨基础理论课件
用于测量桨叶表面压力和温度变化。
螺旋桨性能测试案例分析
案例一
某型船用螺旋桨在实验水池中的性能测试,分析推力系数、效率系数、空泡系数 和振动系数的变化规律。
案例二
某大型油轮在实际航行中的螺旋桨性能测试,结合数值模拟和理论分析,评估其 实际运行性能。
05
船舶推进螺旋桨的应用与发展趋 势
螺旋桨在船舶推进中的应用
螺旋桨作为船舶推进器,能够将主机 产生的动力转化为船舶前进的推力, 是船舶航行中的重要组成部分。
螺旋桨的安装角度、位置和数量等参 数需要根据船舶的具体需求进行合理 配置,以实现最佳的推进效果。
螺旋桨的设计和制造需考虑船舶的航 速、航程、载重量等要求,以及水域 、气候等环境因素,确保推进效率和 使用寿命。
螺旋桨的修复与更换
修复
对损坏的螺旋桨进行修复 ,如焊接、填补等。
更换
若螺旋桨损坏严重或无法 修复,需更换新的螺旋桨 。
注意事项
更换或修复后需进行动平 衡测试,确保船舶安全。
04
船舶推进螺旋桨的性能评价与测 试
螺旋桨性能评价指标
推力系数
衡量螺旋桨推力与流体动力的比值, 用于评估螺旋桨推力性能。
效率系数
铸造法
适用于大型螺旋桨,但精度较低 。
锻造法
适用于小型螺旋桨,精度高,但工 艺复杂。
焊接法
适用于大型螺旋桨,成本低,但易 产生焊接缺陷。
螺旋桨的维护与保养
定期检查
检查螺旋桨的表面磨损、裂纹等情况。
润滑
定期润滑螺旋桨的轴承和轴套,减少磨损。
清洗
定期清洗螺旋桨,去除附着物和腐蚀产物。
防腐处理
对螺旋桨进行涂层保护,防止腐蚀。
新型船舶推进系统的研究与发展

螺旋桨图谱设计

螺旋桨图谱设计

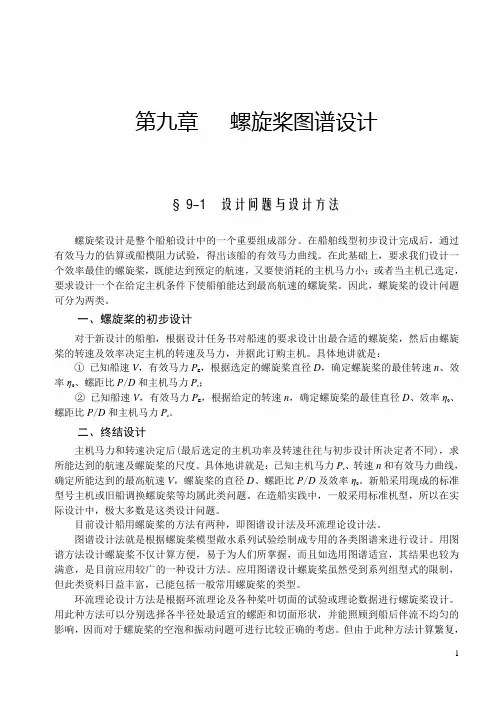

第九章螺旋桨图谱设计§9-1 设计问题与设计方法螺旋桨设计是整个船舶设计中的一个重要组成部分。

在船舶线型初步设计完成后,通过有效马力的估算或船模阻力试验,得出该船的有效马力曲线。

在此基础上,要求我们设计一个效率最佳的螺旋桨,既能达到预定的航速,又要使消耗的主机马力小;或者当主机已选定,要求设计一个在给定主机条件下使船舶能达到最高航速的螺旋桨。

因此,螺旋桨的设计问题可分为两类。

一、螺旋桨的初步设计对于新设计的船舶,根据设计任务书对船速的要求设计出最合适的螺旋桨,然后由螺旋桨的转速及效率决定主机的转速及马力,并据此订购主机。

具体地讲就是:①已知船速V,有效马力PE,根据选定的螺旋桨直径D,确定螺旋桨的最佳转速n、效率η0、螺距比P/D和主机马力P s;②已知船速V,有效马力PE,根据给定的转速n,确定螺旋桨的最佳直径D、效率η0、螺距比P/D和主机马力Ps。

二、终结设计主机马力和转速决定后(最后选定的主机功率及转速往往与初步设计所决定者不同),求所能达到的航速及螺旋桨的尺度。

具体地讲就是:已知主机马力Ps、转速n和有效马力曲线,确定所能达到的最高航速V,螺旋桨的直径D、螺距比P/D及效率η0。

新船采用现成的标准型号主机或旧船调换螺旋桨等均属此类问题。

在造船实践中,一般采用标准机型,所以在实际设计中,极大多数是这类设计问题。

目前设计船用螺旋桨的方法有两种,即图谱设计法及环流理论设计法。

图谱设计法就是根据螺旋桨模型敞水系列试验绘制成专用的各类图谱来进行设计。

用图谱方法设计螺旋桨不仅计算方便,易于为人们所掌握,而且如选用图谱适宜,其结果也较为满意,是目前应用较广的一种设计方法。

应用图谱设计螺旋桨虽然受到系列组型式的限制,但此类资料日益丰富,已能包括一般常用螺旋桨的类型。

环流理论设计方法是根据环流理论及各种桨叶切面的试验或理论数据进行螺旋桨设计。

用此种方法可以分别选择各半径处最适宜的螺距和切面形状,并能照顾到船后伴流不均匀的影响,因而对于螺旋桨的空泡和振动问题可进行比较正确的考虑。

船舶螺旋桨的设计与计算过程

船舶螺旋桨的设计与计算过程

船舶螺旋桨的设计与计算过程某沿海单桨散货船螺旋桨设计计算规范刘磊磊20211013202022年7月某沿海单桨散货船螺旋桨设计计算说明书1.已知船体的主要参数船长l=118.00米型宽b=9.70米设计吃水t=7.20米排水量△=5558.2吨方型系数cb=0.658桨轴中心距基线高度zp=3.00米模型试验提供的船体有效马力曲线数据如下:航速v(kn)13141516有效马力pe(hp)21602420300540452.主机参数型号6esdz58/100柴油机额定功率ps=5400hp额定转速n=165rpm转向右旋传递效率ηs=0.983.相关推广因素伴流分数w=0.279推力减额分数t=0.223相对旋转效率ηr=1.01.T1.0777船体效率?H1.W4.可以达到最大航速的计算Mau四叶螺旋桨图谱用于计算。

取功率储备10%,轴系效率ηs=0.98螺旋桨敞水收到马力:pd=4762.8hp根据mau4-40、mau4-55和mau4-70的BP——atlas list的δ计算:本项目假设速度为VVA=(1-W)VBP=nPd0 5/va2。

5台机组knδmau4-40p/dηopte=pdηhηoδmau4-55p/dηopte=pdηhηoδmau4-70p/dηopte=pdηhηohphp139。

37369.01304268.9654875.60.640.55833332863.990774.6291210.68600640.54142172777. 24173.7725630.692540.52107252672.8601值141510.09410.8151611.53669.0130469.0130425bp6901304225451.99967323.7116384.650 50720760.7440.7204980.6260672.1087864.879773690.6673210.6854205610.5827810.605 7068062989.3953106.9946263211.437768.6357663.5658914759.3410250.7130990.7409584660.77022360.5671380.5909414380.61119962909.1563031.2551443135.170567.7718563.0305555658.685030.7231620.7542806390.78611010.545710.5657927790.58286442799.2 382902.25422989.8239据上表的计算结果可绘制pte、δ、p/d及ηo对v的曲线,如下图所示。
