南汽发电机维护使用说明书

合集下载

发电机操作保养说明

发电机操作保养说明

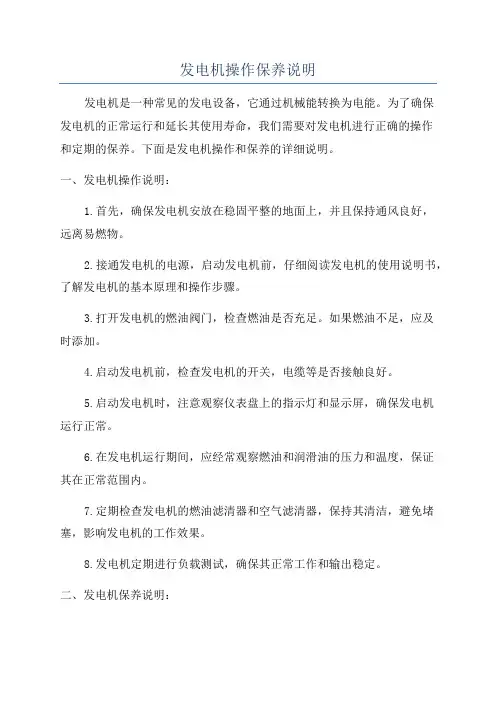

发电机操作保养说明发电机是一种常见的发电设备,它通过机械能转换为电能。

为了确保发电机的正常运行和延长其使用寿命,我们需要对发电机进行正确的操作和定期的保养。

下面是发电机操作和保养的详细说明。

一、发电机操作说明:1.首先,确保发电机安放在稳固平整的地面上,并且保持通风良好,远离易燃物。

2.接通发电机的电源,启动发电机前,仔细阅读发电机的使用说明书,了解发电机的基本原理和操作步骤。

3.打开发电机的燃油阀门,检查燃油是否充足。

如果燃油不足,应及时添加。

4.启动发电机前,检查发电机的开关,电缆等是否接触良好。

5.启动发电机时,注意观察仪表盘上的指示灯和显示屏,确保发电机运行正常。

6.在发电机运行期间,应经常观察燃油和润滑油的压力和温度,保证其在正常范围内。

7.定期检查发电机的燃油滤清器和空气滤清器,保持其清洁,避免堵塞,影响发电机的工作效果。

8.发电机定期进行负载测试,确保其正常工作和输出稳定。

二、发电机保养说明:1.发电机在每次使用后应保持清洁,尤其是冷却风扇,燃油箱等地方容易积尘。

定期清理可以避免积尘影响发电机的散热效果。

2.定期更换发电机的机油和滤清器。

机油应根据使用说明书的建议更换,滤清器应定期更换,保持发电机的润滑系统的正常运行。

3.定期检查发电机的电线和连接器,确保其接触良好,避免电路短路或断路。

4.注意保持发电机的冷却系统的正常运行,如果发现冷却液不足,应及时添加。

5.定期检查发电机的电池,并清洁电池端子,确保其正常充电和使用。

6.定期对发电机的发电部分进行维护,包括清理发电机的励磁器和转子,检查定子绕组是否损坏。

7.定期检查发电机的震动和噪音情况,如果发现异常,应及时排除故障,避免进一步损坏发电机。

总结:正确的发电机操作和定期的保养是确保发电机运行正常和延长使用寿命的关键。

在操作发电机前,应仔细阅读使用说明书,确保了解发电机的基本原理和操作步骤。

定期保养包括保持发电机的清洁,更换机油和滤清器,检查电线和连接器,保持冷却系统正常运行等。

发电机操作规程与维修保养作业指导书

发电机操作规程与维修保养作业指导书

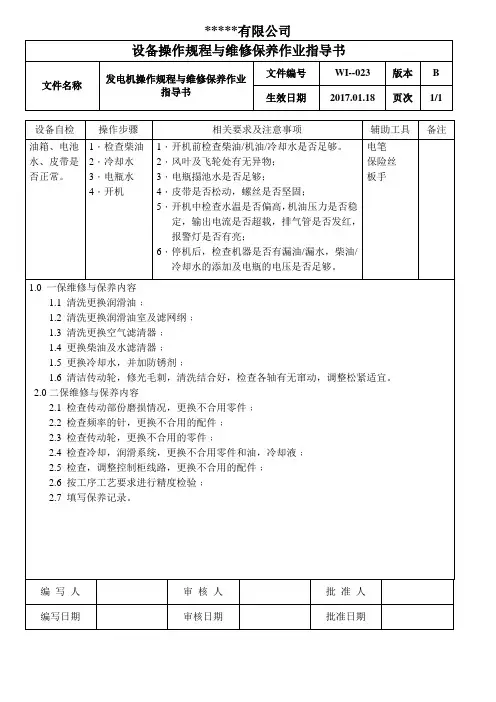

设备自检
操作步骤
相关要求及注意事项
辅助工具
备注
油箱、电池水、皮带是否正常。
1.检查柴油
2.冷却水
3.电瓶水
4.开机
1.开机前检查柴油/机油/冷却水是否足够。
4.皮带是否松动,螺丝是否坚固;
5.开机中检查水温是否偏高,机油压力是否稳定,输出电流是否超载,排气管是否发红,报警灯是否有亮;
2.0二保维修与保养内容
2.1检查传动部份磨损情况,更换不合用零件﹔
2.2检查频率的针,更换不合用的配件﹔
2.3检查传动轮,更换不合用的零件﹔
2.4检查冷却,润滑系统,更换不合用零件和油,冷却液﹔
2.5检查,调整控制柜线路,更换不合用的配件﹔
2.6按工序工艺要求进行精度检验﹔
2.7填写保养记录。
编写人
6.停机后,检查机器是否有漏油/漏水,柴油/冷却水的添加及电瓶的电压是否足够。
电笔
保险丝
板手
1.0一保维修与保养内容
1.1清洗更换润滑油﹔
1.2清洗更换润滑油室及滤网纲﹔
1.3清洗更换空气滤清器﹔
1.4更换柴油及水滤清器﹔
1.5更换冷却水,并加防锈剂﹔
1.6清洁传动轮,修光毛刺,清洗结合好,检查各轴有无窜动,调整松紧适宜。
审核人
批准人
编写日期
审核日期
批准日期

PG6581B燃气轮发电机组使 用 维 护 说 明 书

PG6581B燃气轮发电机组使 用 维 护 说 明 书

PG6581B燃气轮发电机组使用维护说明书(电起动)南京汽轮电机(集团)有限责任公司编制庄威 04.5.8 校对周亿、余旭翔、杨喻文审核陈智勇 04.5.24 会签标准审查邓爱平 04.5.24 审定杨家强 04.5.25 批准目录1 总则1.1 机组概述1.2 机组的主要技术性能指标1.3 机组对燃料,冷却水及电源的要求1.4 机组结构简要说明2 燃气轮机2.1 概述2.2 进气室及进气分流器2.3 压气机气缸2.4 透平气缸2.5 透平排气缸2.6 排气室2.7 压气机叶片2.8 透平叶片及通流部分2.9 转子组件2.10 轴承2.11 燃烧系统2.12 燃气轮机支承3 燃气轮机的辅机系统3.1 概述3.2 附件传动系统3.3 起动系统和盘车系统3.4 润滑油系统3.5 液压油系统3.6 遮断油(控制油)系统3.7 燃料系统3.8 危险气体检测系统3.9 雾化空气系统3.10 冷却密封空气系统3.11 闭式循环冷却水系统3.12 消防系统3.13 通风和照明系统3.14 压气机清洗系统3.15 压气机抽气处理系统3.16 油气分离系统3.17重油冲洗系统4 发电机总成4.1 发电机4.2 电气设备5 负荷齿轮箱5.1 齿轮箱的主要结构5.2 主要技术性能参数6 控制系统总成6.1概述6.2 SPEEDTRONIC轮机控制盘6.3 发电机控制盘6.4 发电机保护盘6.5 马达控制中心柜6.6 其它电气设备7 进气装置7.1 概述7.2 进气过滤室7.3 进气消音器8 机组的安装和找中心9 机组的运行9.1 机组的运行规范9.2 首次运行前的检查和准备9.3 运行人员职责9.4 总的运行注意事项9.5 正常带负荷运行的准备9.6 运行程序9.7 报警显示系统10 机组的事故停机及故障处理10.1 事故停机10.2 故障处理11 机组的维修和检查1 总则1.1 机组概述PG6581B快装式电站是紧凑的箱装燃气轮发电机组。

B维护使用说明书DOC

B维护使用说明书DOC

/R052.01/02PG6581B燃气轮发电机组使用维护说明书(电起动)南京汽轮电机(集团)有限责任公司编制宋云飞 2008.5 校对张威王革非曾凤清审核何奎会签标准审查邓爱平审定杨家强批准R052.01/02目录1 总则1.1 机组概述1.2 机组的主要技术性能指标1.3 机组对燃料,冷却水及电源的要求1.4 机组结构简要说明2 燃气轮机2.1 概述2.2 进气室及进气分流器2.3 压气机气缸2.4 透平气缸2.5 透平排气缸2.6 排气室2.7 压气机叶片2.8 透平叶片及通流部分2.9 转子组件2.10 轴承2.11 燃烧系统2.12 燃气轮机支承3 燃气轮机的辅机系统3.1 概述3.2 附件传动系统3.3 起动系统和盘车系统3.4 润滑油系统3.5 液压油系统3.6 遮断油(控制油)系统3.7 燃料系统3.8 危险气体检测系统3.9 雾化空气系统3.10 冷却密封空气系统3.11 冷却水系统3.12 消防系统3.13 通风和照明系统3.14 压气机清洗系统3.15 进气反吹空气处理系统3.16 油气分离系统4 发电机总成4.1 发电机4.2 电气设备5 负荷齿轮箱5.1 齿轮箱的主要结构R052.01/025.2 主要技术性能参数6 控制系统总成6.1概述6.2 SPEEDTRONIC轮机控制盘6.3 发电机控制盘(R,S,T)6.4 发电机保护盘(X,Y,Z)6.5 马达控制中心柜6.6 其它电气设备7 进气和排气装臵7.1 概述7.2 进气过滤室7.3 进气消音器7.4 排气消音器7.5 排气烟囱8 机组的安装和找中心9 机组的运行9.1机组的运行规范9.2 首次运行前的检查和准备9.3 运行人员职责9.4 总的运行注意事项9.5 正常带负荷运行的准备9.6 运行程序9.7 报警显示系统10 机组的事故停机及故障处理10.1 事故停机10.2 故障处理11 机组的维修和检查1 总则1.1 机组概述PG6581B快装式电站是紧凑的箱装燃气轮发电机组。

燃气发电机组维护保养手册簿

燃气发电机组维护保养手册簿

燃气发电机组操作维护保养手册顺天动力控制设备一、使用及安装方法◆机组安装方法及步骤1、放置机组根据现场周围的环境,选择基础扎实、表面平稳干燥的地方放置机组。

特别是要保证机组的底座要完全落于地面,不能有悬空的现象,以免加大机组的振动。

2、安装活动机房。

3、安装消音器及排气管。

4、安装控制柜。

将控制柜放置于机组交流同步发电机的一侧,并参阅“GGC系列燃气发电机组控制柜外部接线图”正确连接好与控制柜相关的外部接线。

5、安装蓄电池A、将两块12V铅酸蓄电池串联起来。

B、将24V蓄电池的正极经电池专用线连接起动电机的正极。

C、将24V蓄电池的负极经电池专用线连接起动电机的负极。

注意!!必须在蓄电池输出电源线和正极起动电瓶线连接好的前提下,然后再连接负极电瓶线,以免造成“短路”或“电弧”。

◆起动前准备1、加注冷却液打开水箱上盖,向其部加注冷却水,并注意观察机组是否有漏水现象,发现问题应及时处理。

注意!!在冬季或环境温度较低(0℃以下)时,应及时将冷却水更换为防冻液。

2、加注机油根据现场使用环境和条件,选择适当规格的机油(一般环境温度下,选择HC-14号机油;在寒冷地区应选用凝点较低的HC-11和HC-8号机油),加至油底壳规定油面高度。

3、连接燃气管路。

◆起动前检查1、检查燃气发电机组各部分是否正常,各附件连接是否牢靠,并排除不正常现象。

2、检查电起动系统电路接线是否正确,蓄电池是否充足电。

3、检查机油油面是否达到油标尺“静满”位置,并排除漏油等不正常现象。

4、检查水箱中冷却液是否充足,并排除漏水等不正常现象。

5、检查电子调速系统的连接电缆是否正确可靠。

6、检查电子点火系统的连接电缆是否正确可靠。

7、检查燃气过滤稳压系统是否安全可靠,并排除漏气等不正常现象。

8、检查机组及蓄电池上是否有异物存在。

◆操作方法及步骤1、打开燃气阀门。

2、将控制柜仪表盘上的黑色电源开关闭合,观察仪表的工作情况,若仪表背光灯亮,且指针归零,则表示控制柜已上电。

汽油发电机的使用说明书

汽油发电机的使用说明书

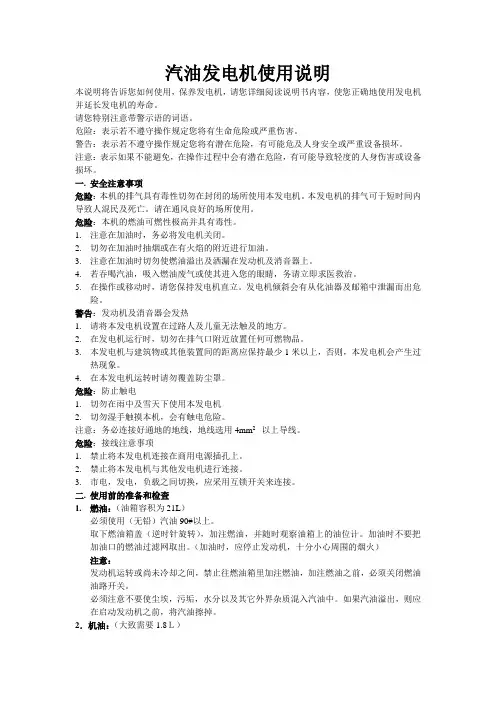

汽油发电机使用说明本说明将告诉您如何使用,保养发电机,请您详细阅读说明书内容,使您正确地使用发电机并延长发电机的寿命。

请您特别注意带警示语的词语。

危险:表示若不遵守操作规定您将有生命危险或严重伤害。

警告:表示若不遵守操作规定您将有潜在危险,有可能危及人身安全或严重设备损坏。

注意:表示如果不能避免,在操作过程中会有潜在危险,有可能导致轻度的人身伤害或设备损坏。

一.安全注意事项危险:本机的排气具有毒性切勿在封闭的场所使用本发电机。

本发电机的排气可于短时间内导致人混民及死亡。

请在通风良好的场所使用。

危险:本机的燃油可燃性极高并具有毒性。

1.注意在加油时,务必将发电机关闭。

2.切勿在加油时抽烟或在有火焰的附近进行加油。

3.注意在加油时切勿使燃油溢出及洒漏在发动机及消音器上。

4.若吞喝汽油,吸入燃油废气或使其进入您的眼睛,务请立即求医救治。

5.在操作或移动时,请您保持发电机直立。

发电机倾斜会有从化油器及邮箱中泄漏而出危险。

警告:发动机及消音器会发热1.请将本发电机设置在过路人及儿童无法触及的地方。

2.在发电机运行时,切勿在排气口附近放置任何可燃物品。

3.本发电机与建筑物或其他装置间的距离应保持最少1米以上,否则,本发电机会产生过热现象。

4.在本发电机运转时请勿覆盖防尘罩。

危险:防止触电1.切勿在雨中及雪天下使用本发电机2.切勿湿手触摸本机,会有触电危险。

注意:务必连接好通地的地线,地线选用4mm2 以上导线。

危险:接线注意事项1.禁止将本发电机连接在商用电源插孔上。

2.禁止将本发电机与其他发电机进行连接。

3.市电,发电,负载之间切换,应采用互锁开关来连接。

二.使用前的准备和检查1.燃油:(油箱容积为21L)必须使用(无铅)汽油90#以上。

取下燃油箱盖(逆时针旋转),加注燃油,并随时观察油箱上的油位计。

加油时不要把加油口的燃油过滤网取出。

(加油时,应停止发动机,十分小心周围的烟火)注意:发动机运转或尚未冷却之间,禁止往燃油箱里加注燃油,加注燃油之前,必须关闭燃油油路开关。

发电机使用与维修及保养手册

发电机使用与维修及保养手册

发电机使用与维修及保养手册1.简介 (3)2.安全 (3)…………………………………………………………………………3总体说明2.12.2 安装、移动和运输。

32.3 防火和防爆。

42.4 机械。

42.5 化学品。

52.6 噪音。

52.7 电力 (5)对被电击者进行抢救…………………………………………………………………………62.83.总体说明 (7)3.1 发电机总体说明及其区别 (7)3.2 柴油发动机 (8)3.3 发动机的电力系统 (8)3.4 冷却系统 (8)3.5 交流发电机 (8)3.6 燃料箱及底架 (8)3.7 减震器 (8)3.8 消音器及排气系统 (9)3.9 控制系统(区别) (9)3.10 电源空气开关 (9)4.安装、移动、吊运和存放 (9)4.1 总则 (9)4.2 外壳 (9)4.3 移动发电机 (9)4.4 安装的位置 (10)4.5 基础减震器 (10)4.6 发动机燃气鲜风 (11)4.7 冷却和通气 (11)4.8 排烟 (11)4.9 燃油系统 (12)4.10 防火措施 (13)4.11 起动电池 (13)4.12 电线的连接 (13)4.13 消音 (14)4.14 拖车式发电机组 (15)4.15 存放 (15)1.5.操作16...............................................................................................................5.1 总体说明 (16)5.2 开机前的检查(适用于所有控制系统) (16)5.3 首次启动停机 (17)5.4 正常启动停机 (18)5.5 首次启动停机——自动控制 (19)5.6 正常手动启动停机——自动控制屏 (21)22 停机——自动控制屏..................................................................5.7 自动启动6.发动机的维修保养 (22)6.1 总则 (22)6.2 预防性的保养 (23)23/或交流发电机........................................................................6.3 拆卸发动机和7.发动机的说明及保养 (24)7.1 发动机的说明 (24)7.2 发动机的保养 (25)7.3 散热器的保养 (25)8.交流发电机的说明及其保养 (26)8.1 交流发电机的说明 (26)8.2 交流发动机的保养 (27)9.控制系统说明及排除故障 (27)9.1 控制系统的说明及辨认方法 (27)9.2 自动EMS系列控制系统的功能---- (29)9.3 自动MRS/IG-CU系列控制系统功能说明 (31)9.4 控制系统的附件和升级 (35)9.5 控制系统故障发现/故障排除指引 (38)9.6 负载转换器面板 (41)9.7 输出电路开关说明 (44)10.电池说明及保养 (44)10.1 电池的原理 (44)10.2 电池的保养 (45)10.3 对电池充电 (45)10.4 电池充电错误/故障排除表 (46)10.5 跨接起动步骤 (47)联系 (48)2.说明冷却液,燃料及电池液即可发电机组的设计为重工业用途,并在设计上考虑了机组安放后只需注入水/ 以准备运行。

燃气发电机的操作、维护和保养规程资料

燃气发电机的操作、维护和保养规程资料

燃气发电机的操作、维护和保养规程1 范围1.1 本规程适用于站场燃气发电机的操作、维护和保养。

1.2 本规程规定了燃气发电机的操作、维护及保养方法2 风险识别及消减措施危害因素危害后果风险消减措施意外启动人员伤亡在检修发电机组前要断开电瓶电缆,在断开电瓶时要首先断开负极线(-),再次接上电瓶时要最后接上负极线。

在检修发电机组或相连的设备前应将发电机组断电电瓶酸液外漏人员伤亡在充电或者搬运时,一定要戴上护目镜和橡皮手套。

不要打开封闭式电瓶或损坏电瓶外壳,如果电解液溅入眼睛或者溅在皮肤上,要立即用大量清水冲洗受影响区域15分钟,溅入眼睛时要立即找医生帮助。

不要向正在使用中的电瓶添加酸液,这会导致电解液飞溅电瓶气体人员伤亡,财产损失任何时候不要在电瓶附近产生火花,特别是在充电时;火灾中不要去处理电瓶,为防止爆炸,燃烧和产生火花,不要用工具或者其它金属物品接触电瓶电极;在维修设备前要摘下所有金属配件;在接触电瓶前要将你身上静电放掉;在充电时不要触碰电瓶充电器连线,在断开电瓶连线前要将电瓶充电器关掉;电瓶存放区要通风,防止可燃性气体聚集。

电瓶短路财产损失在保养维护发电机组前要断开电瓶,在维修设备前要摘下所有金属配件,使用带绝缘手柄的工具,在断开电瓶时首先断负极线,再次连上电瓶时不要将电瓶正负极与起动机电磁线圈的正负极连错位。

不要使用端子短路的方法来测试电瓶状况。

发动机回火或闪火人员伤亡,财产损失过不要在汽化器,燃料管,燃料滤器或其他可能溢出燃料或燃料蒸汽的地方产生火花;空气滤清器拆下后禁止启动发电机组;排气系统人员伤亡在维修发电机组或在发电机组附近工作时要避免吸入废气,废气必须通过管子安全的排放到室外。

(CO可以导致严重伤害)危险电压/触电人员伤亡打开机壳前要切断所有的电源,在装好所有保护装置和电器的外壳后再运转发电机组;发电机房地面潮湿的情况下不要接触电线或者电器;机体高温人员伤亡打开散热器压力盖前,需停运发动机;待机体完全冷却并确认后再进行维护。

南汽N25-3.43型小型发电机组操作规程

南汽N25-3.43型小型发电机组操作规程

目录第一章技术规范第一节汽轮机简要特性第二节辅机系统主要技术规范第二章机组的开、停、维护第一节主机的启动第二节带负荷第三节热态启动第四节停机第三章辅助设备操作第一节凝汽器第二节冷油器第三节低压加热器第四节高压加热器第五节凝结水泵第六节射水泵第七节油泵第八节电动油泵第九节滤油器第四章事故处理规程第一节总则第二节主机事故处理过程第五章试验规程1第一章技术规范第一节汽轮机简要特性1.型号:N25-3.43型型式:中压、单缸、冲动、凝汽式2.参数:(1)设计蒸汽参数:a.主汽门前蒸汽压力(绝对)正常:3.43Mpa.最高:3.63Mpa最低:3.14Mpab. 主汽门前蒸汽温度正常:435℃最高:445℃最低:420℃c.额定进汽量:105.5 t/hd.排汽压力:-94.7Kpa(2)冷却水参数:水温:设计值:20℃最高: 34℃2.性能:额定功率:25 MW经济功率:20 MW最大功率:30 MW额定转速:3000 rpm单个转子临界转速:1680 rpm 发电机组临界转速:1700-2300 rpm转向:从汽轮机端向发电机看为顺时针方向。

回热级数:2级低压加热器+1级大气式除氧器+1级高压加热器给水加热温度:153℃额定功率时:汽耗:4.384 kg/kw.h 热耗:11334 kJ/kw.h经济功率时:汽耗:4.283 kg/kw.h 热耗:11262 kJ/kw.h低参数额定功率时:汽耗:4.597 kg/kw.h 热耗:11664 kJ/kw.h2第二节辅机系统主要技术规范1.冷凝器:型号: N-2400型式:分列双道表面式冷却面积:2400 m3冷却水量:6500 T/h水室内最大允许水压:0.3 Mpa循环水水阻:0.04 Mpa净重: 37.3t2.高压加热器:型号: JG-160加热面积: 160 m2最大蒸汽压力:1.35Mpa最大水压: 7.9 Mpa给水阻力: 0.138 Mpa3.低压加热器:型号: JD-80-V DJ-80-VI加热面积: 80 m2 80 m2最大蒸汽压力 0.15 Mpa 0.15 Mpa最大水压: 0.8 Mpa 0.8 Mpa给水阻力: 0.032 Mpa 0.032 Mpa水道数: 4 4 4.汽封加热器(轴封加热器):型号:JQ-23-1工作蒸汽压力: 1.6 Mpa工作蒸汽温度: 260-435 ℃工作蒸汽流量: 200 kg/h冷却水量:≥50t/h冷却水最大压力: 1.2 Mpa加热面积: 23 m25. 射水抽气器:型号:CS-25-2抽气量:8kg/h工作水流量:140T/h工作水扬程: 0.333 Mpa6. 射水泵:型号:JS125-100-200流量: 200 m3/h扬程: 50 m转速: 2900 rpm7. 凝结泵:轴功率: 25.3KW3流量: 90 m3/h转速: 2950 rpm电机功率: 37KW电流: 69.8A8. (1)辅助油泵流量:93m3/h扬程: 108 m功率: 46.3kw电机功率: 55KW电流:102.6A(2)直流油泵流量:20m3/h扬程: 37.5 m功率: 4.91kw电机功率: 5.5KW电流:30.3A(3)润滑油泵流量:22.5m3/h扬程: 49m功率: 5.67kw电机功率: 7.5KW电流:15A7.冷油器型号:YL-40冷却面积:40m2冷却水量: 117.5T/h水阻: 0.0116 Mpa油阻: 0.02 Mpa冷却油量: 800 L/min最高进水温度: 33 ℃出口油温: 45 ℃8.油箱:正常容量: 7m3箱体长×宽×高: 3×1.7×1.9m第二章主机的起动、停止及维护前言:有关DCS操作站说明41. 所有电动阀门的开、关远程操作、状态显示。

燃气发电机日常维护规程

燃气发电机日常维护规程

燃气发电机日常维护规程
1. 维护周期
- 每个月进行一次维护检查
- 每季度进行一次大规模维护
- 每年进行一次全面检修
2. 维护步骤
2.1 清洁
- 使用干净的布擦拭发电机外壳和控制面板,确保无灰尘和污垢
- 定期清理风扇和散热器,保持通风良好
2.2 润滑
- 检查润滑油的油位,确保在正常范围内,如有需要及时添加或更换
- 定期清洗和更换润滑油滤清器
2.3 燃气系统维护
- 定期检查燃气管路是否有泄漏或损坏,如有问题及时修复
- 清洗燃气系统中的过滤器和喷嘴,保持畅通无阻
2.4 电气系统维护
- 检查电缆和插头连接是否牢固,如有松动或损坏要进行修复或更换
- 定期清洁和检查电池,确保正常工作
2.5 发动机维护
- 定期更换空气滤清器和燃油滤清器,确保发动机的正常运行- 检查火花塞的状况,并进行清洁或更换
3. 安全事项
- 在进行维护前,确保发电机已经断开电源并冷却
- 维护过程中,禁止使用易燃和易爆物品,确保工作安全
- 如遇到复杂或不熟悉的维护问题,应及时寻求专业人员的帮助
以上为燃气发电机日常维护规程,请按照规程进行定期维护,以确保发电机的正常运行和安全性。

如有其他问题,请及时咨询相关专业人士。

发电机操作说明

发电机操作说明

发电机操作说明一、前言感谢您选择并使用我们的发电机。

为了确保您正确地使用发电机,延长发电机的使用寿命,并确保您的安全,我们提供了以下操作说明。

请您仔细阅读本说明书,并按照要求正确操作发电机。

二、安全注意事项1. 在操作发电机之前,请确保您已经熟悉并理解本操作说明书的内容。

2. 在操作或维护发电机时,请务必关掉发电机的电源开关,并断开电源插头。

3. 在发电机运行时,严禁用湿手触摸发电机外壳或插头。

4. 发电机安装时,请确保周围通风良好,并保持安全距离,避免因发电机运行过热引起火灾。

5. 当发电机工作时,不要让儿童或不具备必要知识和经验的人员靠近发电机。

6. 发电机在运行时会产生电流,避免将导电物品放置在发电机周围,以免发生触电事故。

7. 发电机应放置在稳固的地面上,避免发电机倾倒和危险。

三、发电机启动1. 在配电箱上,检查燃油油位,确保燃油充足。

2. 检查电池酸液水位是否达到指示线,如果低于指示线,请及时添加蒸馏水。

3. 打开燃油阀门,并将发电机切换按钮设定为“ON”。

4. 拉动启动绳,启动发电机,直到听到引擎发动的声音。

5. 启动后,调节气门杆位置,以控制发电机的输出电压。

四、发电机使用1. 发电机应放置在干燥通风的位置,远离易燃材料。

2. 连接发电机和负载设备,请注意匹配电压和频率。

确保电压和频率与设备要求一致,以免损坏设备。

3. 发电机负载应平衡,不要让发电机的负荷超过其额定容量。

4. 定期检查燃油油位和发电机冷却水,确保正常运行。

5. 发电机长时间运行时,请定期检查机油和机滤器,并按照规定更换。

6. 发电机停止运行后,应将发电机切断电源,并关闭燃油阀门。

7. 发电机长时间不使用时,请进行定期保养和维护,以确保其正常运行和延长使用寿命。

五、故障排除1. 当发生故障时,请首先切断电源,并关闭燃油阀门。

2. 请不要私自打开或拆卸发电机的任何零件,以免造成更大的故障。

3. 如有故障,请联系专业技术人员进行修理或维护。

发电机组使用及维护培训手册

发电机组使用及维护培训手册

第1节发电机组概况1.1 发电机组的组成发电机组由发动机、三相交流无刷同步发电机、控制箱(屏)、散热水箱、电气控制箱、燃油箱、消声器及公共底座等组件组成刚性整体。

除功率较大的机组的控制屏、燃油箱单独安装,其它的主要部件均装置在型钢焊接而成的公共底座上,便于移动和安装。

发动机的飞轮壳与发电机前端盖的轴向采用凸肩定位直接连接成一体,并采用SAE标准的刚性飞轮联接盘由飞轮直接驱动发电机旋转。

这种联接方式由螺钉固定在一起,使两者联接成一刚体,保证了发动机的曲轴与发电机转子的同心度在规定允许范围内。

为了减小机组的振动,在发动机、发电机、水箱和电气控制箱等主要组件与公共底架的连接处,通常均装有减震器或橡胶减震垫。

1.2 发电机组的特点与用途发电机组属自备电站交流供电设备的一种类型,是一种中小型独立的发电设备。

与其它发电设备相比较,发电机组具有结构紧凑、占地面积小、热效率高、启动迅速、控制灵活以及燃料存储方便等特点。

发电机组适用于市电电网不能输送到的通信局站、矿区、林区、野外作业、国防工程等场合,要求能独立供电,作为动力和照明的主电源。

对于有市电的地区,而供电可靠性要求高,不允许停电或要求几秒钟能迅速供电的单位,可作为应急备用电源,一旦市电停电能迅速提供稳定的交流电源。

发电机组是通信电源设备的重要组成部分,对其主要要求是:随时能开动、及时供电、运行安全可靠,保证供电的电压和频率、满足通信设备的要求。

1.3 发电机组的分类发动机发电机组的种类很多,按照不同的标准有不同的分类。

按照性质和用途,可分为常用发电机组和备用发电机组,常用发电机组常年运行,一般设在远离市电的地区或工矿企业附近,以满足这些地方的施工、生产和生活用电;备用发电机组是在通常情况下用户所需电力由市电供给,当市电限电拉闸或其它原因中断供电时,为保证用户基本生产、生活或是为某些重要设备紧急供电而设置的发电机组。

按照结构型式、控制方式和保护功能等不同,可分为下述几种类型。

发电机操作保养说明

发电机操作保养说明

发电机操作保养说明发电机是一种常用的发电设备,主要用于紧急电源供电和不稳定电力供应地区的常规电源。

为了确保发电机的正常运行和延长其使用寿命,操作保养是非常重要的。

以下是发电机的操作保养说明。

一、操作说明:1.在使用前,请确保发电机和其它设备的连接正确并紧固。

2.检查燃油和润滑油的储备量,确保其在安全范围内。

3.启动发电机前,先打开发电机上的燃料和电源切换开关。

4.使用发电机时,请确保周围没有可燃物或易燃气体。

5.在正常运行中,注意观察仪表台的指示灯和仪表的读数,确保各项参数在正常范围内。

6.使用后,及时将发电机的电源切换开关关闭,并切断燃油供应。

二、保养措施:1.定期检查燃油和润滑油的质量和储备量,及时补充或更换。

2.定期清理发电机外壳表面的油污和灰尘,保持散热良好。

3.定期检查发电机的冷却系统,保证冷却系统的正常运行。

4.定期检查并清洁空气滤清器,保证发电机的排气通畅。

5.定期检查发电机的电缆和连接线路,确保其安全可靠。

6.定期检查发电机的电瓷绝缘件和接地部分,保证绝缘性能正常。

7.定期检查发电机的电源切换开关、保护装置和控制系统,确保其正常工作。

三、故障排除:1.如果发电机无法正常启动,首先检查燃料和润滑油是否充足。

2.如果发电机运行时出现异常声音或振动,立即停止使用,并检查故障原因。

3.如果发电机运行不稳定或频繁停机,可能是燃料供应不足或冷却系统故障导致的,应及时处理故障。

4.如果发电机的输出功率不稳定或过低,可能是电源切换开关、保护装置或控制系统故障导致的,应及时修复。

5.如果发电机的绝缘性能下降,可能是电瓷绝缘件老化或污染导致的,应及时更换或清洁。

四、安全注意事项:1.在操作发电机时,应穿戴合适的劳动保护用品,如手套、安全帽等。

2.使用发电机时应遵守相关操作规程,严禁超负荷使用或私自改装。

3.在发电机运行时,严禁将有害物品或可燃气体靠近发电机。

4.定期对发电机进行安全检查,及时消除隐患。

发电机组维修说明书

发电机组维修说明书

发电机组维修说明书一、说明书的目的和适用范围本维修说明书旨在提供发电机组的维修指导,确保发电机组的正常运行和延长使用寿命。

适用于不同型号和规格的发电机组。

二、安全须知1. 在进行维修前,务必切断电源,并确保发电机组处于停机状态。

2. 维修过程中,必须佩戴合适的个人防护设备,如护目镜、手套等。

3. 维修人员需具备一定的电气知识和维修经验,严禁非专业人士进行维修操作。

4. 维修过程中,遵循相关的安全操作规范和标准,确保人身和设备安全。

三、维修准备工作1. 检查并确认故障现象。

2. 准备所需的工具和备件。

3. 切断电源并进行安全隔离。

四、维修步骤1. 对发电机组进行外观检查,确认是否存在异常情况,如明显损坏、松动等。

2. 检查电缆和连接器的接触是否良好,如有松动或腐蚀应及时处理。

3. 检查发动机机油、冷却液、燃油等液位和质量,确保符合要求。

4. 检查并清洁发电机组的滤清器、散热器和风扇等。

5. 检查电源和控制系统的配线是否正常,排除可能的短路或断路情况。

6. 检查电池的电量和连接是否正常,如有问题应及时更换或修复。

7. 对发电机组内部电路和元件进行检查,如电压、电阻、电流等参数的测量。

8. 根据故障现象和检查结果确定维修方案,修复或更换故障部件。

9. 维修完成后对发电机组进行功能测试和安全检查。

10. 清理并整理维修现场,恢复电源供电。

五、维护保养建议1. 定期检查并保持发电机组的清洁,避免灰尘、杂物进入。

2. 定期更换机油、冷却液、燃油等液体,并清洗或更换过滤器。

3. 定期检查电源和控制系统的连接配线,确保紧固可靠。

4. 定期检查电池的电量和连接情况,如有老化或腐蚀应及时更换。

5. 定期清洁散热器和风扇,保持良好的散热效果。

六、常见故障及排除方法1. 发电机组无法启动故障可能原因:- 电源故障- 燃油供应不足- 电池电量不足- 控制系统故障解决方法:- 检查电源是否正常供电- 检查燃油供应系统- 检查电池状态和连接情况- 检查控制系统及相关传感器2. 发电机组输出电压异常故障可能原因:- 电压调节器故障- 励磁电路故障- 发电机绕组故障解决方法:- 检查电压调节器- 检查励磁电路及传感器- 检查发电机绕组及连接七、注意事项1. 在维修过程中,严禁使用任何不符合规范的备件和材料。

发电机操作保养说明概要

发电机操作保养说明概要
4.高水温:当发动机温度达到92℃时,机组高压水温报价,达到98℃时,机组自动停机, 但第一次启动30秒内保护功能不动作。 5.低水位:但感测低水位5秒机组自动停机,但第一次启动30秒保护功能不动作。 6.过电压:超过额定电压15%约2秒,机组停机。
一.当发电机产生故障时应采取的措施
1.在运行时故障出现,故障灯(红)应自动亮起及警号响起,而发电机组也应该立即 自动停止运行。 2.如果发电机组未能自动停机,应立即把控制面板上的STOP紧急停止开关按下。 3.如果上述的做法仍未能把发电机组停止运行,可把柴油机的空气入口堵塞或将油路 截断。 4.当发电机组停止运行后,应通知有关人员进行维修工作。 5.当故障消除后,首先把控制屏上的选择开关扳至RESET复位的位置,然后才可以再 把选择开关扳至适当的位置如RUN手动或AUTO自动
2018/10/21
5


注意: 发动机的废气有毒,必须将排气管排除的废气用排烟管排出室外。排烟管应向下倾斜 安装,伸出室外的一端如果是水平的应切成60度的斜面。如果是垂直的应装上防 雨帽,以防雨雪进入排气系统。在排气管倾斜的最低处应设置放水阀,当排气管 穿墙而过时,应装有套管,用来减震。
冬季起动: 当气温低于或接近0℃时,应做好防冻保温工作;未装预热装置的发动机, 低温 起动困难,因此室内应有保温设施,以保证迅速起动。

1.将发电机控制器上的开关置于“RUN”位。 注:一.主开关未置于“AUTO”位时,“NOT INAUTO”灯会亮且报警。二、自动 (遥控)启动 2.当机组采用ATS进行自动(遥控)启动时,将机组主开关置于“AUTO”位。
2.自动开机
1.控制屏上的选择开关扳至AUTO自动位置上,当正常电力供应发生故障时, 自动转换屏便会发出讯号给制动后备发电机组,在10秒内发电机组便会 自动启动及供电。 2.当正常电力供应恢复,自动转换屏便会立即中止发电机组的供电,但发电 机组仍然会运行,以降低冷却水箱的水温,在3—15分钟内停止运行。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

0NQ.140.394汽轮发电机安装使用维护说明书南京汽轮电机(集团)有限责任公司编制张文武2004.1.3 校对周华翔2004.1.8 审核杨俊东2004.1.15 会签标准审查审定批准目录1. 概述 (3)2. 技术数据及允许运行方式 (3)3. 结构简介 (4)4. 安装说明 (5)4.1 保管和运输过程注意事项 (5)4.2 发电机的安装 (5)5. 使用说明 (7)5.1 发电机的干燥 (6)5.2 起动前准备 (6)5.3 发电机的起动、并车、停车和交接试验项目 (7)5.4 运行中故障分析 (8)6. 维护检修说明 (9)6.1 检修前准备工作 (11)6.2 轴承的检修 (11)6.3 转子的检修 (11)6.4 定子的检修 (12)6.5 冷却器的检修 (12)由于发电机的设计和制造在不断改进,本说明书所介绍的情况可能与制造的情况有所出入.在进行设备的任何调试或检查之前,应通读本说明书,以全面掌握设备的工作性能.1.概述本型汽轮机发电机为隐极式三相同步发电机,它与汽轮机直接耦合传动,可作为大中型工厂自行发电或中小城镇和动力和照明电源,也可作为企业的余热发电用。

发电机的额定转速为3000r/min,频率为50Hz,发电机采用封闭循环通风系统,并装有空气冷却器来冷却空气,发电机的旋转方向从汽轮机端看为顺时针方向。

发电机的励磁由无刷励磁装臵供给,无刷励磁装臵由同轴的交流无刷励磁机、永磁副励磁机整流盘和A VR自动电压调节器组成。

无刷励磁装臵的使用维护另有说明书叙述。

2.主要技术数据和使用条件2.1本型汽轮发电机和空气冷却器的主要技术数据见随机安装图,电气数椐和空气冷却器装配图。

2.2发电机正常使用条件2.2.1海拔不超过1000m;2.2.2冷却空气温度不超过40℃;2.2.3安装在掩蔽的厂房内。

2.3发电机在额定工作方式连续运行时,各主要部分的温升允许限值如下表:部件名称测温方法允许温升K定子绕组埋臵测温元件80转子绕组电阻法90定子铁芯埋臵测温元件80轴承的出油温度不得超过70℃,轴瓦温度不得超过90℃。

2.4当发电机的功率因数为额定值,其电压与额定值的偏差不超过±5%,且其频率与额定值的偏差不超过±2%时,保证输出额定功率。

2.5发电机的三相负载不对称时,若每相电流不超过额定值且负序分量与额定电流之比不超过8%时,能连续运行。

2.6发电机在一般情况下不保证过载运行。

2.7发电机配用的空气冷却器,在进水温度不超过33℃时,冷却后的气体温度不超过40℃。

2.8发电机各部位的最低绝缘电阻(MΩ);部位阻值测量条件定子线圈对地及相间R* 干燥后接近工作温度,用2500V兆欧表转子线圈对地 1.0 冷态(25℃)用500V兆欧表检温计 1.0 冷态(25℃)用250V兆欧表励端轴承 1.0 用1000V兆欧表R*=Un/(1000+Sn/100)Un----额定电压VSn-----额定容量kV A3.结构简介3.1机座采用钢板焊接结构,有内机座和外机座经隔振的弹簧板相连以降低振动和噪音。

吊攀位于机座两侧,为防止油污及灰尘进入电机内部,机座端面上设有高压气封装臵。

3.2定子铁芯是由经涂漆处理的0.5毫米扇形片迭压而成,扇形片套于鸠尾支持筋上,全长分成若干段,形成若干辐向风道,铁芯用压圈压紧。

3.3定子线圈采用多股双玻璃丝包线制成半组式线圈,槽内直线部分采用360°编织换位以减少附加损耗,线圈对地绝缘采用连续包扎并经防晕处理模压成形。

定子线圈绝缘等级为F级。

线圈端部藉玻璃布板支架及涤玻绳扎紧固定于机座两端,其出线头安放在励磁机端,线圈间连接采用银焊。

3.4转子为整体锻件,其材料为25Cr2Ni4MoV,大齿小齿上开有通风槽,通风槽楔上开有辐向通风孔。

转子槽楔采用非磁性材料以减少漏磁。

3.5转子线圈由裸扁铜线绕成,其匝间垫以NOMEX纸,再平包薄膜粘带,线圈端部以玻璃布板胶木块垫紧,护环下绝缘采用NOMEX纸,转子线圈绝缘等级为F级。

3.6护环采用反磁性钢锻制,以减少转子漏磁及损耗。

中心环采用优质钢锻件,护环与中心环采用热套配合,护环与转子本体间也用热套配合。

3.7转子本体,槽楔和护环下阻尼环构成阻尼系统。

3.8转子两端各装有一个桨式风扇。

3.9发电机采用密闭循环双路式通风系统,下方安装有空气冷却器,及补充空气用的过滤器。

3.10励磁机端装有一座式轴承,轴瓦浇以ChSnSb11-6锡锑轴承合金,采用球面轴瓦以自调中心,轴承座用钢板焊接制成,励端轴承座与底板及油管间均设有绝缘。

采用压力油循环润滑系统,润滑油由汽轮机主油泵供给。

3.11接地电刷安放在汽轮机端,其刷架安装时配装在汽轮机端的轴承座盖上。

3.12底板均由优质钢板焊接而成。

3.13发电机有以下一些测温点:(详见测温元件布臵图)a.定子线圈上下层间的槽中及定子铁芯的轭部和齿部均埋设铂电阻测温元件(Pt100),其接头已接到测温接线盒内。

b.两端盖的进风口及机座出风处装有双金属温度计。

c.机座下的出风口装有两只铂热电阻(Pt100)。

d.轴承出油口,轴瓦上装有铂热电阻(Pt100)。

3.14发电机励磁机尾端装有转子接地检测装臵。

4.安装说明4.1保管和运输过程中的注意事项4.1.1当发电机运到目的地后,必须仔细检查,如发现有损坏,应立即报告有关部门,查清责任。

4.1.2发电机在安装前应妥善地存放在清洁、干燥的仓库或厂房内,防止电机及零件上凝结水珠,存放地点温度一般不低于5℃,温度不应有剧烈变化。

必须防止水、酸、碱、油、灰尘等有害物质侵入电机内部。

4.1.3外裸部位涂的防护层在保管期间不能去除,如需要长期保存,须定期检查,需要时可重新涂上防护层。

所用的防护层应考虑到能用汽油、酒精、煤油等易于去除。

4.1.4转子存放时应让本体大齿部位受力支撑,不允许使护环受力。

4.1.5运输起吊使用的机械、绳索、工具及其制动装臵均应仔细检查,并应对其动负荷进行校验。

起吊及搬运必须按起吊说明进行。

起吊及搬运不得碰击电机任何部位。

4.2发电机的安装发电机的基础应符合图纸要求,基础应牢固有足够的承载能力,混凝土的表面应平整,不应有裂纹、空洞、蜂窝、麻面和露筋等现象。

4.2.1底板的安装:按垫铁布臵简图放臵垫铁,调整好底板的高度和位臵,垫紧垫铁后点焊牢。

将轴承座安装在底板上,衬套清洗后放入轴承座内,然后安放发电机转子进行找中。

4.2.2发电机找中:检查汽轮机与发电机联轴器的端面,应无刻痕以及凸起的异物,两面联轴器的端面应平行,轮缘应同心,使汽轮机与发电机两转子应在同一条水平的直线上。

完成对中后拧紧基础螺栓。

吊开两转子及轴承座进行底板下板灌浆。

4.2.3定子的安装:将定子吊到底板上,调整好位臵,定子的轴向位臵应考虑到发电机转子在运转时两轴颈间的伸长,以及由于汽轮机转子的相对伸长而引起的发电机转子轴向的位移,因此安装时当办考虑发电机两轴颈间的伸长必须使发电机定子的中心线向励磁机侧偏移约4.0mm,如考虑到汽轮机转子的伸长,则具体数据应由汽轮机方面提供。

4.2.4转子的安装:详见转子拆装工具。

4.2.5冷却器安装:根据安装图进行,但须注意以下事项:4.2.5.1冷却器的安装应使冷却器在进出水方面获得必要的温度阶梯。

4.2.5.2为了使冷却器在检修时能滴干冷却管内的冷却水,安装时宜装有一定的斜度。

4.2.5.3热风出风口与冷风出风口之间应有热绝缘,以防止互相间的热传导。

4.2.5.4冷却系统的四周应有密封,在风道内壁涂以油漆,以保证冷却空气的干燥和清洁。

4.2.5.5风路应圆滑光洁,以免增加空气阻力和风摩损耗。

4.2.5.6冷却器与基础应紧密配合。

5.使用说明5.1发电机的干燥5.1.1干燥条件5.1.1.1发电机在运输过程中,线圈和铁心都可能吸入潮气,因此发电机在安装后要求先行干燥。

5.1.1.2干燥时,用温度计测量,铁心和线圈最热点的容许温度为70℃,出风温度不超过65℃。

5.1.1.3进行干燥时,温度应缓慢增加,一般其温度为每小时5~8℃,并应定时测定绝缘电阻,线圈温度和周围空气温度有关数据。

5.1.1.4干燥后,定子线圈绝缘电阻的吸收比及定子线圈绝缘电阻值,应符合下列要求,并经5小时以上稳定不变,方可认为干燥良好。

a.在接近工作温度时,吸收比R60s / R15s≥1.3;b.在接近运行温度时,各部位绝缘电阻见2.85.1.2干燥的方法应根据现场条件和电机受潮情况而选择5.1.2.1外部电源干燥法本法系用外部电源在绕组通入电流产生损耗发热进行干燥,干燥时机壳应可靠接地,根据电源不同可分为:a.用外部直流电源通入绕组,所需电压值根据绕组的直流电阻和所需电流大小来确定,逐渐调节电流,用逐步降低电压的方法切断电源,而不是直接使用闸刀开关和自动开关来切断电源,以避免瞬时过电压击穿绝缘。

采用本法干燥时,应将励磁机旋转二极管断开。

b.在定子绕组通入三相交流电源进行干燥,干燥电流一般不超过额定电流的70%,此时电压一般在额定值的8~20%,采用本办法时转子必须从定子抽出,以防止定子旋转磁场造成转子局部过热受损。

c.定子绕组按开口三角形联接通入单相交流电进行干燥,此时转子可以不必抽出。

5.1.2.2短路干燥法a.定子三相接成短路,短路必须可靠。

各相电流必须相同,为此,必须在每相安装一个安培表,以避免不平衡电流造成转子表面过热;b.当发电机接近正常转速时,投入手动励磁,调节励磁电流,使定子短路电流在干燥初期为额定电流的50~60%左右,以后可逐步增加,但最高不超过额定电流的80%;c.短路电流干燥时,有效铁心磁路不饱和和定子绕组端部漏磁可能较大会引起两端铁心及零件过热。

要注意定子电阻测温元件的读数,使其测量的温度不超过120℃。

5.1.3干燥时,应周期性地将电机上能打开的孔打开10~15分钟,以排除潮气。

5.2起动前准备5.2.1发电机在起动前全部机件必须仔细检查,确保运转条件齐全,起动前应注意检查下列事项:5.2.1.1发电机附近的全部土建工程结束,现场务必清理整洁,风道应清扫干净;5.2.1.2机组安装就绪,全部螺栓应紧固;5.2.1.3轴承润滑油系统应畅通,润滑油系统及其传动情况应经汽轮机安装部门检查与试运行;5.2.1.4发电机冷却系统的试运行情况良好,冷却器的冷却管路系统应畅通,水源应充分;5.2.1.5发电机的电阻测温元件装臵,经校验正确并以装接完毕;5.2.1.6励磁系统的接线和安装正确;5.2.1.7接地电刷接触良好;5.2.1.8保护、测量、操作、信号和周期回路的接线完整,并检查试验完毕,所有保护装臵的整定值正确;5.2.1.9机组的安全、消防、通讯设备及事故照明设备应符合运行要求;5.2.1.10发电机的旋转方向应符合端盖上指向牌指示的方向;5.2.1.11发电机定子线圈引出线与电网的相序正确;5.2.1.12发电机定子机座可靠接地;5.2.1.13发电机各部位的绝缘电阻符合要求;5.2.1.14启动前,应用盘车装臵来转动转子,以确保转子部分没有任何卡住。
