水泵流量、扬程、效率的关系

合集下载

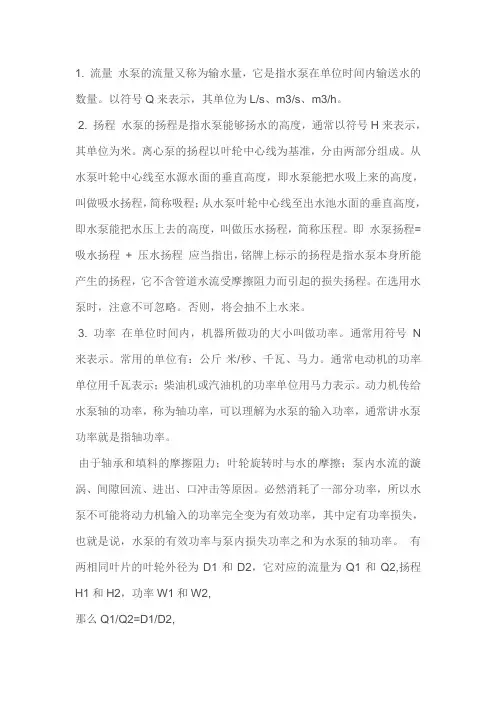

水泵的重要性能参数扬程、流量和功率关系

水泵的重要性能参数扬程、流量和功率关系

1. 流量水泵的流量又称为输水量,它是指水泵在单位时间内输送水的数量。

以符号Q来表示,其单位为L/s、m3/s、m3/h。

2. 扬程水泵的扬程是指水泵能够扬水的高度,通常以符号H来表示,其单位为米。

离心泵的扬程以叶轮中心线为基准,分由两部分组成。

从水泵叶轮中心线至水源水面的垂直高度,即水泵能把水吸上来的高度,叫做吸水扬程,简称吸程;从水泵叶轮中心线至出水池水面的垂直高度,即水泵能把水压上去的高度,叫做压水扬程,简称压程。

即水泵扬程= 吸水扬程+ 压水扬程应当指出,铭牌上标示的扬程是指水泵本身所能产生的扬程,它不含管道水流受摩擦阻力而引起的损失扬程。

在选用水泵时,注意不可忽略。

否则,将会抽不上水来。

3. 功率在单位时间内,机器所做功的大小叫做功率。

通常用符号N来表示。

常用的单位有:公斤·米/秒、千瓦、马力。

通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。

动力机传给水泵轴的功率,称为轴功率,可以理解为水泵的输入功率,通常讲水泵功率就是指轴功率。

由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。

必然消耗了一部分功率,所以水泵不可能将动力机输入的功率完全变为有效功率,其中定有功率损失,也就是说,水泵的有效功率与泵内损失功率之和为水泵的轴功率。

有两相同叶片的叶轮外径为D1和D2,它对应的流量为Q1和Q2,扬程H1和H2,功率W1和W2,那么Q1/Q2=D1/D2,H1/H2=(D1/D2)^2 (平方的关系)W1/W2=(D1/D2)^3 (三次方的关系)以上都是对于离心泵来说的。

叶片高度的变化对扬程是没什么变化,会加大流量和功率,但这好像没什么规律。

扬程head 单位重量液体流经泵后获得的有效能量。

是泵的重要工作能参数,又称压头。

可表示为流体的压力能头、动能头和位能头的增加,即H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1式中H——扬程,m;p1,p2——泵进出口处液体的压力,Pa;c1,c2——流体在泵进出口处的流速,m/s;z1,z2——进出口高度,m;ρ——液体密度,kg/m3;g——重力加速度,m/s2。

水泵相关计算公式

水泵相关计算公式

1.水泵的流量、扬程、轴功率和转速间的关系为:
G/G1=n/n1
H/H1=(n/n1)²
N/N1=(n/n1)3
式中:G、H、N——叶轮转速为n(r/min) 时的流量(m³/h) 、扬程(m) 和轴功率(kW) ;
G1、H1、N1 ——叶轮转速为n1时的流量、扬程和轴功率。

2.泵的轴功率Nz(kW)
水泵的轴功率Nz(kW),可按下式计算:
N Z=ρ.G.H
102.ƞ
式中:ƞ一水泵的效率,一般为0.5~0.8。

3.水泵配用的电机容量N(kW)
N=K A·Nz
式中K A:电机容量安全系数,其值见下表
4.水泵所需轴功率:
P=2.72∗ρ∗D∗H
*10−6
η
式中
P:水泵轴功率,kW ;
D:水泵流量,t/h ;
ρ:流体密度,kg/m 3
H:水泵扬程, mH 2O(10kPa) ;
η:水泵效率,%。

5. 水泵配用电动机额定功率:
P e =KP
式中
P e :水泵配用电动机额定功率,kW ;
K :配用电动机容量的机械贮备系数,对于水泵,K=1.20; P :水泵运行中可能出现的最大流量所对应的轴功率,kW.
6. 水泵配用电动机的额定电流:
式中
I:电动机额定电流,A ;
P e :水泵配用电动机额定功率,kW ;
U:电动机电压,取380V ;
COS φ∗η:功率因数与电动机效率的乘积,此值与电动机转速和容量有关,对于Y 型电动机,转速为1450r/min 、功率为100kW 左右时,COS φ∗η=0.8~0.85。

I=e 3
√3∗UCOSφ∗η。

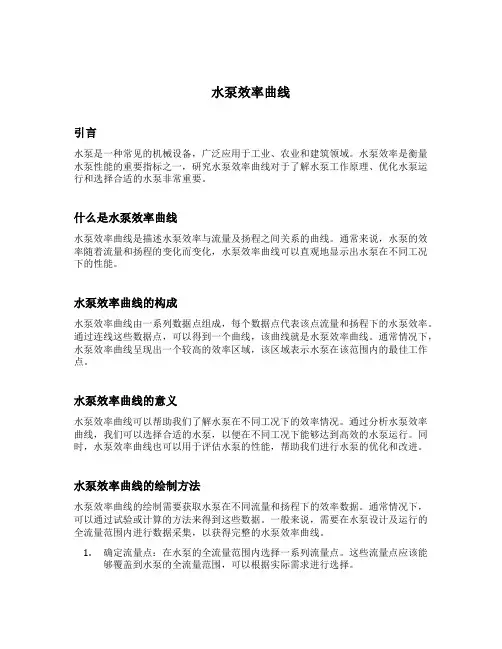

水泵效率曲线

水泵效率曲线

水泵效率曲线引言水泵是一种常见的机械设备,广泛应用于工业、农业和建筑领域。

水泵效率是衡量水泵性能的重要指标之一,研究水泵效率曲线对于了解水泵工作原理、优化水泵运行和选择合适的水泵非常重要。

什么是水泵效率曲线水泵效率曲线是描述水泵效率与流量及扬程之间关系的曲线。

通常来说,水泵的效率随着流量和扬程的变化而变化,水泵效率曲线可以直观地显示出水泵在不同工况下的性能。

水泵效率曲线的构成水泵效率曲线由一系列数据点组成,每个数据点代表该点流量和扬程下的水泵效率。

通过连线这些数据点,可以得到一个曲线,该曲线就是水泵效率曲线。

通常情况下,水泵效率曲线呈现出一个较高的效率区域,该区域表示水泵在该范围内的最佳工作点。

水泵效率曲线的意义水泵效率曲线可以帮助我们了解水泵在不同工况下的效率情况。

通过分析水泵效率曲线,我们可以选择合适的水泵,以便在不同工况下能够达到高效的水泵运行。

同时,水泵效率曲线也可以用于评估水泵的性能,帮助我们进行水泵的优化和改进。

水泵效率曲线的绘制方法水泵效率曲线的绘制需要获取水泵在不同流量和扬程下的效率数据。

通常情况下,可以通过试验或计算的方法来得到这些数据。

一般来说,需要在水泵设计及运行的全流量范围内进行数据采集,以获得完整的水泵效率曲线。

1.确定流量点:在水泵的全流量范围内选择一系列流量点。

这些流量点应该能够覆盖到水泵的全流量范围,可以根据实际需求进行选择。

2.测量扬程:在每个流量点上,通过测量水泵的进口和出口压力差来确定扬程。

扬程的测量可以使用合适的测量仪器,如压力表或流量计。

3.计算效率:根据流量和扬程的数据,结合水泵输入功率和输出功率的关系,计算每个流量点对应的水泵效率。

4.绘制曲线:将每个流量点的效率数据用坐标轴表示,然后将这些点连接起来,就能够得到水泵效率曲线。

如何利用水泵效率曲线水泵效率曲线提供了重要的信息,可以用于优化水泵运行和选择合适的水泵。

下面是一些利用水泵效率曲线的常见方法:1.确定最佳工作点:根据实际需求,选择水泵效率曲线上的最佳工作点。

水泵的重要性能参数扬程、流量和功率关系

水泵的重要性能参数扬程、流量和功率关系

1. 流量水泵的流量又称为输水量,它是指水泵在单位时间内输送水的数量。

以符号Q来表示,其单位为L/s、m3/s、m3/h。

2. 扬程水泵的扬程是指水泵能够扬水的高度,通常以符号H来表示,其单位为米。

离心泵的扬程以叶轮中心线为基准,分由两部分组成。

从水泵叶轮中心线至水源水面的垂直高度,即水泵能把水吸上来的高度,叫做吸水扬程,简称吸程;从水泵叶轮中心线至出水池水面的垂直高度,即水泵能把水压上去的高度,叫做压水扬程,简称压程。

即水泵扬程= 吸水扬程+ 压水扬程应当指出,铭牌上标示的扬程是指水泵本身所能产生的扬程,它不含管道水流受摩擦阻力而引起的损失扬程。

在选用水泵时,注意不可忽略。

否则,将会抽不上水来。

3. 功率在单位时间内,机器所做功的大小叫做功率。

通常用符号N 来表示。

常用的单位有:公斤·米/秒、千瓦、马力。

通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。

动力机传给水泵轴的功率,称为轴功率,可以理解为水泵的输入功率,通常讲水泵功率就是指轴功率。

由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。

必然消耗了一部分功率,所以水泵不可能将动力机输入的功率完全变为有效功率,其中定有功率损失,也就是说,水泵的有效功率与泵内损失功率之和为水泵的轴功率。

有两相同叶片的叶轮外径为D1和D2,它对应的流量为Q1和Q2,扬程H1和H2,功率W1和W2,那么Q1/Q2=D1/D2,H1/H2=(D1/D2)^2 (平方的关系)W1/W2=(D1/D2)^3 (三次方的关系)以上都是对于离心泵来说的。

叶片高度的变化对扬程是没什么变化,会加大流量和功率,但这好似没什么规律。

扬程head 单位重量液体流经泵后获得的有效能量。

是泵的重要工作能参数,又称压头。

可表示为流体的压力能头、动能头和位能头的增加,即H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1式中H——扬程,m;p1,p2——泵进出口处液体的压力,Pa;c1,c2——流体在泵进出口处的流速,m/s;z1,z2——进出口高度,m;ρ——液体密度,kg/m3;g——重力加速度,m/s2。

水泵的重要性能参数扬程、流量和功率关系

水泵的重要性能参数扬程、流量和功率关系

1. 流量水泵的流量又称为输水量,它是指水泵在单位时间内输送水的数量。

以符号Q来表示,其单位为L/s、m3/s、m3/h。

2. 扬程水泵的扬程是指水泵能够扬水的高度,通常以符号H来表示,其单位为米。

离心泵的扬程以叶轮中心线为基准,分由两部分组成。

从水泵叶轮中心线至水源水面的垂直高度,即水泵能把水吸上来的高度,叫做吸水扬程,简称吸程;从水泵叶轮中心线至出水池水面的垂直高度,即水泵能把水压上去的高度,叫做压水扬程,简称压程。

即水泵扬程= 吸水扬程+ 压水扬程应当指出,铭牌上标示的扬程是指水泵本身所能产生的扬程,它不含管道水流受摩擦阻力而引起的损失扬程。

在选用水泵时,注意不可忽略。

否则,将会抽不上水来。

3. 功率在单位时间内,机器所做功的大小叫做功率。

通常用符号N 来表示。

常用的单位有:公斤·米/秒、千瓦、马力。

通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。

动力机传给水泵轴的功率,称为轴功率,可以理解为水泵的输入功率,通常讲水泵功率就是指轴功率。

由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。

必然消耗了一部分功率,所以水泵不可能将动力机输入的功率完全变为有效功率,其中定有功率损失,也就是说,水泵的有效功率与泵内损失功率之和为水泵的轴功率。

有两相同叶片的叶轮外径为D1和D2,它对应的流量为Q1和Q2,扬程H1和H2,功率W1和W2,那么Q1/Q2=D1/D2,H1/H2=(D1/D2)^2 (平方的关系)W1/W2=(D1/D2)^3 (三次方的关系)以上都是对于离心泵来说的。

叶片高度的变化对扬程是没什么变化,会加大流量和功率,但这好像没什么规律。

扬程head 单位重量液体流经泵后获得的有效能量。

是泵的重要工作能参数,又称压头。

可表示为流体的压力能头、动能头和位能头的增加,即H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1式中H——扬程,m;p1,p2——泵进出口处液体的压力,Pa;c1,c2——流体在泵进出口处的流速,m/s;z1,z2——进出口高度,m;ρ——液体密度,kg/m3;g——重力加速度,m/s2。

关于水泵功率,扬程,流量的关系

关于水泵功率,扬程,流量的关系

关于水泵功率,扬程,流量的关系关于水泵功率,扬程,流量的关系一般我们去买任何的过滤泵,都会涉及到,个参数:功率,扬程,流量扬程就是水泵的扬水高度,单位是米,流量则可以根据它的单位L/H得出,流量就是水泵每小时的吸水量。

功率越大,扬程跟流量就越大,水泵的功率都是固定的,所以讲讲扬程跟流量的关系水泵的实际扬程可以用下式表示 :H=Hx-SxQ^2 ——(1) (^2表示平方)式中:H——水泵的实际扬程,根据你摆放水泵的位置计算;Hx——水泵在Q=0所产生的扬程,也就理论扬程,一般跟功率有关;Sx——水泵的内部摩阻;Q——水泵的流量。

由(1)式可得水泵的流量Q=?[(Hx-H)/Sx]——(2) (?表示开根号)对于给定的水泵,Hx和Sx是不变的,由(2)式知,当水泵在实际运行时扬程H 减小时,水泵流量增大。

你的水泵可能实际的的扬程远小于额定扬程,所以流量增大很多由此可以说明为什么现在大多泵都达不到泵体所标的额定流量,因为实际扬程决定了流量。

总结一下:同功率水泵的流量取决于我们方式水泵实际的扬水高度(扬程)。

请看图,这张是创星(Atman)的图纸,图中曲线就明确表示了扬程于流量的关系。

H=Hx-SxQ^2 ——(1) (^2表示平方)Q=?[(Hx-H)/Sx]——(2) (?表示开根号)H——水泵的实际扬程;Hx——水泵在Q=0是理论扬程;Sx——水泵的内部摩阻;Q——水泵的流量。

对于给定的水泵,Hx和Sx是不变的,由(2)式知,当水泵在实际运行时扬程H 减小时,水泵流量增大。

你的水泵可能实际的的扬程远小于额定扬程,所以流量增大很多。

由此可以说明为什么现在大多泵都达不到泵体所标的额定流量,因为实际扬程决定了流量。

流量=?(180-60)/内阻=水泵的功率扬程流量之间的关系,N=γQH/1000η,γ-液体的重度,牛/立方米;η-效率; N-功率,kW; H-扬程,米; Q-体积流量,立方米/秒。

水泵的扬程和流量的关系水泵扬程功率流量2个基本计算公式:水泵简单粗略估算N=Q*H/367;推理公式:N=Q(m3/h)*H(m)*9.8/3600/η/(1-n); N,输出轴功率,单位是千瓦(kW),水泵功率P=轴功率*K安全系数(K通常取1.1-1.2);Q,流量,单位是立方米每小时(m3/h);H,扬程,单位是米(m);9.8,重力加速度;3600,每小时3600秒;η是水泵的效率,一般流量大的取大值,流量小的取小值,(效率η经验值0.6-0.85,各品牌效率均不同)n,扬程损失10米长管道损失10%;另:水泵物理基本知识算法:1、W设定时间总功=P功率*t,t设定时间;2、水泵W有效功=η*W总功,效率η经验值0.6-0.85;3、水泵W轴有效功=W 有效功/K,安全系数K取1.1-1.2;4、h有效扬程=1-n,n扬程损失10米长管道n 扬程损失10%,20米损失16%(估算基准);3、G=水泵W轴有效功/h,求所抽水的重力,h扬程;4、m=G/g,求抽水的质量,g 重力加速度;5、V=m/ρ,求抽水的体积,ρ水的比重;大家若需要设计下面变量,还需重新计算;管道口径;水位管道出水口径;水位管道高低落差;管道接头拐弯角度;水泵转速;水泵叶轮直径;水泵叶片出口角;水泵叶片数;水泵泵体尺寸;水泵吸人口真空度大小; 水泵排出口的压力; 排出水流量。

水泵的实际扬程与压力、流量 关系

水泵的实际扬程与压力、流量 关系

1N=1/9.8≈0.10204kg一般可以近似当作1N=1/10=0.1kg1Kg=9.8N(标准情况下)在公式F=ma中,,当m和a分别用千克和米每二次方秒作单位用牛顿作单位kg*m/(s*s)就是N因为N的定义就是kg*m/(s*s)力的单位有那些国际单位制是牛顿(N),此外还有千克力(kgf,1kgf=9.80665N)、吨力(tf,1tf=9806.65N)、达因(dyn,1dyn=0.00001N)、磅达(pdl,1pdl=0.138255N)、磅力(lbf,1lbf=4.44822N)N/kg=kg.m/s²/kg=m/s²重力加速度g=9.8牛/千克(N/Kg)g=9.8m/s2,或取g=10m/s2。

压强的概念,公式,单位,及其中单位的意义。

定义或解释①垂直作用于物体单位面积上的力叫做压力。

②物体的单位面积上受到的压力的大小叫做压强。

(2)单位在国际单位制中,压强的单位是帕斯卡,简称帕,即牛顿/平方米。

压强的常用单位有千帕、标准大气压、托、千克力/厘米2、毫米水银柱等等。

(之所以叫帕斯卡是为了纪念法国科学家帕斯卡)(3)公式:p=F/Sp表示压强,单位帕斯卡(简称帕,符号Pa)F表示压力,单位牛顿(N)S 表示受力面积,单位平方米(4)说明①不少学科常常把压强叫做压力,同时把压力叫做总压力。

这时的压力不表示力,而是表示垂直作用于物体单位面积上的力。

所以不再考虑力的矢量性和接触面的矢量性,而将压力作为一个标量来处理。

在中学物理中,为避免作用力和单位面积作用力的混淆,一般不用压力来表示压强。

水的密度1000kg/m3.而且随温度变化略有变化。

4摄氏度时为水密度的最大值压力单位换算表是怎样的?压力单位换算兆帕MPa>巴bar>KPa>pa 然后公斤和斤是插在哪个里面?公斤=1公斤力/cm^2 = 10^5Pa = 1bar1MPa=10bar=1000KPa=10^6paP=ρ* g* H (P-压强,单位:=Pa;;ρ-密度,单位:=kg/m3;g-重力加速度,单位:=10m/s2;H-高度,单位:米)P=ρ* g* H*10^ (-5) (P-压强,单位:=bar;;ρ-密度,单位:=kg/m3;g-重力加速度,单位:=10m/s2;H-高度,单位:米)扬程20M的清水离心泵出口压力怎么计算?出口选用多大的压力表合适?依据扬程20M,可以计算出20米水柱底部的压强为P=水柱高*水密度=0.2MPa,由此得知泵的出口压力不小于0.2MPa;另一方面,水泵的扬程标称20m,即便留有一定的于都,真正的扬程也不太可能超过此标称值很多,按最高扬程40M,则出口压力小于0.4MPa;即可以选用最大量程0.4MPa的压力表扬程是指单体重量流体经泵所获得的能量。

水泵流量扬程功率公式

水泵流量扬程功率公式

水泵流量扬程功率公式引言水泵是一种常用的设备,用于将液体从一处输送到另一处。

在使用水泵的过程中,我们经常需要了解水泵的流量、扬程和功率等参数,以便选择合适的水泵和评估其性能。

本文将介绍水泵流量、扬程和功率之间的关系,并给出相应的公式。

水泵流量水泵流量是指水泵单位时间内输送液体的体积。

常用的单位有立方米每小时(m³/h)和升每秒(L/s)等。

水泵的流量决定了其输送液体的能力,是选择水泵时需要考虑的重要参数。

水泵扬程水泵扬程是指水泵将液体输送至某一高度或压力时所克服的垂直高度差。

通常用米或帕斯卡(Pa)表示。

水泵扬程与液体的输送能力和输送距离有关,是评估水泵性能和选择合适水泵的重要指标。

水泵功率水泵功率是指水泵单位时间内用于克服流阻、克服扬程等所做的功。

通常以千瓦(kW)表示。

水泵功率与水泵的输送流量和扬程有关,能够反映水泵的工作能力和能耗情况。

水泵流量扬程功率公式根据流体力学原理,水泵的流量、扬程和功率之间存在着一定的关系。

一般来说,可以使用以下公式计算水泵的流量、扬程和功率:•水泵流量公式:$$Q = A \\cdot v$$•其中,Q表示流量,A表示截面积,v表示流速。

•水泵扬程公式:$$H = \\frac{P}{\\rho \\cdot g \\cdot Q}$$•其中,H表示扬程,P表示功率,$\\rho$ 表示液体密度,g表示重力加速度,Q表示流量。

•水泵功率公式:$$P = \\rho \\cdot g \\cdot Q \\cdot H$$•其中,P表示功率,$\\rho$ 表示液体密度,g表示重力加速度,Q 表示流量,H表示扬程。

实际应用水泵流量、扬程和功率的计算对于水泵的选型和使用来说非常重要。

通过使用上述公式,可以根据实际需要计算出所需的流量、扬程和功率,从而选择合适的水泵。

在实际应用中,需要考虑到水泵的效率和压降等因素。

水泵的效率通常介于0.1到0.9之间,不同类型的水泵会有不同的效率。

水泵特性曲线的关系

水泵特性曲线的关系

主要是由三条特性曲线组成,分别是:H-qv曲线,表示泵的扬程与流量关系。

P-qv曲线,表示泵的轴功率与流量的关系。

n qv曲线,表示泵的效率与流量的关系。

扬程随流量的增加而减少,轴功率随流量的增加而增加;流量为零时,效率为零;流量增加,效率增加,但当流量增大到某一标准值时,流量在增大,效率反而下降1、特性曲线主要是用于选泵使用,不同曲线会极大影响泵的效率,泵并联运行也需要性能曲线,合理配备水泵的台数。

2、关闭阀门的原因从试验数据上分析:开阀门意味着扬程极小,这意味着电机功率极大,会烧坏电机。

3、离心泵不灌水很难排掉泵内的空气,导致泵空转而不能排水;泵不启动可能是电路问题或是泵本身已损坏,即使电机的三相电接反了,泵也会启动的。

4、用出口阀门调解流量而不用崩前阀门调解流量保证泵内始终充满水,用泵前阀门调节过度时会造成泵内出现负压,使叶轮氧化,腐蚀泵。

还有的调节方式就是增加变频装置,很好用的。

5、当泵不被损坏时,真空表和压力表读数会恒定不变,水泵不排水空转不受外网特性曲线影响造成的。

6、合理,主要就是检修,否则可以不用阀门。

7、这个问题的条件不充分,如果选用的是同一台水泵,同样的电机功率,外网不变的情况下,那么压力不会变化,轴功率会增加。

&问题的本身就是错误的,有效压头并不一定随着流量的增加而下降,这与叶轮安装角有关,还有可能增加。

但就通常使用的泵而言这个问题也是有问题的,扬程随着流量的增加可以大幅度降低的,这与泵的种类,也就是泵的性能曲线有关。

离心泵的特性曲线是将由实验测定的Q、H、N、n等数据标绘而成的一组曲线。

此图由泵的制造厂家提供,供使用部门选泵和操作时参考。

不同型号泵的特性曲线不同,但均有以下三条曲线:(1) H-Q线表示压头和流量的关系;(2)N-Q线表示泵轴功率和流量的关系;(3)n线表示泵的效率和流量的关系;(4)泵的特性曲线均在一定转速下测定,故特性曲线图上注出转速n值。

离心泵特性曲线上的效率最高点称为设计点,泵在该点对应的压头和流量下工作最为经济。

水泵的重要性能参数扬程、流量和功率关系

水泵的重要性能参数扬程、流量和功率关系

1. 流量水泵的流量又称为输水量,它是指水泵在单位时间内输送水的数量。

以符号Q来表示,其单位为L/s、m3/s、m3/h。

2. 扬程水泵的扬程是指水泵能够扬水的高度,通常以符号H来表示,其单位为米。

离心泵的扬程以叶轮中心线为基准,分由两部分组成。

从水泵叶轮中心线至水源水面的垂直高度,即水泵能把水吸上来的高度,叫做吸水扬程,简称吸程;从水泵叶轮中心线至出水池水面的垂直高度,即水泵能把水压上去的高度,叫做压水扬程,简称压程。

即水泵扬程= 吸水扬程+ 压水扬程应当指出,铭牌上标示的扬程是指水泵本身所能产生的扬程,它不含管道水流受摩擦阻力而引起的损失扬程。

在选用水泵时,注意不可忽略。

否则,将会抽不上水来。

3. 功率在单位时间内,机器所做功的大小叫做功率。

通常用符号N来表示。

常用的单位有:公斤·米/秒、千瓦、马力。

通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。

动力机传给水泵轴的功率,称为轴功率,可以理解为水泵的输入功率,通常讲水泵功率就是指轴功率。

由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。

必然消耗了一部分功率,所以水泵不可能将动力机输入的功率完全变为有效功率,其中定有功率损失,也就是说,水泵的有效功率与泵内损失功率之和为水泵的轴功率。

有两相同叶片的叶轮外径为D1和D2,它对应的流量为Q1和Q2,扬程H1和H2,功率W1和W2,那么Q1/Q2=D1/D2,H1/H2=(D1/D2)^2 (平方的关系)W1/W2=(D1/D2)^3 (三次方的关系)以上都是对于离心泵来说的。

叶片高度的变化对扬程是没什么变化,会加大流量和功率,但这好像没什么规律。

扬程head 单位重量液体流经泵后获得的有效能量。

是泵的重要工作能参数,又称压头。

可表示为流体的压力能头、动能头和位能头的增加,即H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1式中H——扬程,m;p1,p2——泵进出口处液体的压力,Pa;c1,c2——流体在泵进出口处的流速,m/s;z1,z2——进出口高度,m;ρ——液体密度,kg/m3;g——重力加速度,m/s2。

水泵流量与压力、扬程之间的关系

水泵流量与压力、扬程之间的关系

水泵的扬程、功率与闭合系统中的管道长度L有关。

水泵流量Q=25m^3/h=0.00694m^3/s管道流速取2m/s左右,则管内径D=[4Q/(3.1416V)]^(1/2)=[4*0.00694/(3.1416*2)]^(1/2)=0.0665m选用管径D=70mm=0.070m,流速V=[4Q/(3.1416D)]^(1/2)=1.34m/s管道摩阻S=10.3n^2/D^5.33=10.3*0.012^2/0.070^5.33=2122水泵扬程H=h+SLQ^2=170+2122*600*0.00694^2=231m配套电动机功率N=9.8QH/k=9.8*0.00694*231/0.5=31.4kw注:式中,H——水泵扬程,单位m;S——管道摩阻,S=10.3n^2/d^5.33,n 为管内壁糙率,钢管可取n=0.012,D为内径,以m为单位。

L——管道长度,以m为单位;Q——流量,以m^3/s为单位。

P——电动机功率,kw;k——水泵电动机机组的总效率,取50%,选定水泵、电动机后,功率可按实际情况精确确定。

按扬程和出水量来选择,与管道长度无关。

实际计算应为:(要扬程+管道阻力)*(1+泵的损耗).所以应为:(50+10)*1.1=66米所以泵的扬程应选在65-75米之间,再加上你需要的流量,泵就能补水泵和给水泵计算方法一样。

补水泵的流量Q由需要而定,即单位时间锅炉水补给量。

补水泵的扬程由提水高度、锅炉压力水头以及管路的沿程水头损失和局部水头损失而定。

设管长为L,沿程阻力系数为k,局部阻力系数为j,提水高度为Z,锅炉压力为P,水的密度为p,重力加速度用g表示,则补水泵扬程:H=Z+P/(pg)+(kL/D)V^2/(2g)+jV^2/(2g)式中平均流速V=4Q/(3.14D^2),D为管内径。

对于循环泵,流量当然看需要而定,流量确定后,算出循环回路的水头损失总和就是泵之扬程。

水泵排水管路弯头处扬程损失怎么计算???????如果所用弯头的内径和弯头中心的曲率半径是1:1的,则每个弯头的阻力系数是0.52(光滑内壁为0.22)。

水泵的实际扬程与压力、流量 关系

水泵的实际扬程与压力、流量 关系

1N=1/9.8≈0.10204kg一般可以近似当作1N=1/10=0.1kg1Kg=9.8N(标准情况下)在公式F=ma中,,当m和a分别用千克和米每二次方秒作单位用牛顿作单位kg*m/(s*s)就是N因为N的定义就是kg*m/(s*s)力的单位有那些国际单位制是牛顿(N),此外还有千克力(kgf,1kgf=9.80665N)、吨力(tf,1tf=9806.65N)、达因(dyn,1dyn=0.00001N)、磅达(pdl,1pdl=0.138255N)、磅力(lbf,1lbf=4.44822N)N/kg=kg.m/s²/kg=m/s²重力加速度g=9.8牛/千克(N/Kg)g=9.8m/s2,或取g=10m/s2。

压强的概念,公式,单位,及其中单位的意义。

定义或解释①垂直作用于物体单位面积上的力叫做压力。

②物体的单位面积上受到的压力的大小叫做压强。

(2)单位在国际单位制中,压强的单位是帕斯卡,简称帕,即牛顿/平方米。

压强的常用单位有千帕、标准大气压、托、千克力/厘米2、毫米水银柱等等。

(之所以叫帕斯卡是为了纪念法国科学家帕斯卡)(3)公式:p=F/Sp表示压强,单位帕斯卡(简称帕,符号Pa)F表示压力,单位牛顿(N)S 表示受力面积,单位平方米(4)说明①不少学科常常把压强叫做压力,同时把压力叫做总压力。

这时的压力不表示力,而是表示垂直作用于物体单位面积上的力。

所以不再考虑力的矢量性和接触面的矢量性,而将压力作为一个标量来处理。

在中学物理中,为避免作用力和单位面积作用力的混淆,一般不用压力来表示压强。

水的密度1000kg/m3.而且随温度变化略有变化。

4摄氏度时为水密度的最大值压力单位换算表是怎样的?压力单位换算兆帕MPa>巴bar>KPa>pa 然后公斤和斤是插在哪个里面?公斤=1公斤力/cm^2 = 10^5Pa = 1bar1MPa=10bar=1000KPa=10^6paP=ρ* g* H (P-压强,单位:=Pa;;ρ-密度,单位:=kg/m3;g-重力加速度,单位:=10m/s2;H-高度,单位:米)P=ρ* g* H*10^ (-5) (P-压强,单位:=bar;;ρ-密度,单位:=kg/m3;g-重力加速度,单位:=10m/s2;H-高度,单位:米)扬程20M的清水离心泵出口压力怎么计算?出口选用多大的压力表合适?依据扬程20M,可以计算出20米水柱底部的压强为P=水柱高*水密度=0.2MPa,由此得知泵的出口压力不小于0.2MPa;另一方面,水泵的扬程标称20m,即便留有一定的于都,真正的扬程也不太可能超过此标称值很多,按最高扬程40M,则出口压力小于0.4MPa;即可以选用最大量程0.4MPa的压力表扬程是指单体重量流体经泵所获得的能量。

水泵流量计算

水泵流量计算

水泵流量计算公式是什么?在水泵使用过程中,常常需要计算水泵流量,但是不少人对水泵流量计算公式都不甚了解。

下面,世界工厂泵阀网以潜水泵、齿轮泵为例,来为大家详细介绍水泵流量计算公式。

单位时间内泵排出液体的体积叫流量,流量用Q表示,计量单位:立方米/小时(m3/h),升/秒(l/s), L/s=3.6 m3/h=0.06 m3/min=60L/minG=Qρ G为重量ρ为液体比重。

水泵的轴功率(kw)=送水量(升/秒)×扬程(米)/102×效率=流量×扬程×密度×重力加速度。

102是单位整理常数。

水泵有效功率/水泵轴功率=泵的效率(一般50%--90%、大泵较高)单位重量液体通过泵所获得的能量叫扬程。

泵的扬程包括吸程在内,近似为泵出口和入口压力差。

扬程用H表示,单位为米(m)。

泵的效率指泵的有效功率和轴功率之比。

η=Pe/P泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。

有效功率即:泵的扬程和质量流量及重力加速度的乘积。

潜水泵流量计算公式:60HZ流量×0.83=50HZ流量60HZ扬程×0.69=50HZ扬程60HZ功率÷1.728=50HZ电机功率电机输出功率=Q(流量)×H(扬程)/367.2/效率×1.15电机输出功率=轴功率×1.15泵效率=Q×H×0.00272/电机功率Q表示流量;H表示扬程;0.83/ 0.69/ 1.728/ 367.2/ 1.15/ 0.00272 等均为系数.齿轮油泵流量计算公式为:|式中Z——齿数;n——转数,转/分;ηv——容积效率,对一般的齿轮油泵,其值可取为0.70~0.90;q——两齿之间坑的容积,立方米。

水泵的实际扬程与压力、流量 关系

水泵的实际扬程与压力、流量 关系

1N=1/9.8≈0.10204kg一般可以近似当作1N=1/10=0.1kg1Kg=9.8N(标准情况下)在公式F=ma中,,当m和a分别用千克和米每二次方秒作单位用牛顿作单位kg*m/(s*s)就是N因为N的定义就是kg*m/(s*s)力的单位有那些国际单位制是牛顿(N),此外还有千克力(kgf,1kgf=9.80665N)、吨力(tf,1tf=9806.65N)、达因(dyn,1dyn=0.00001N)、磅达(pdl,1pdl=0.138255N)、磅力(lbf,1lbf=4.44822N)N/kg=kg.m/s²/kg=m/s²重力加速度g=9.8牛/千克(N/Kg)g=9.8m/s2,或取g=10m/s2。

压强的概念,公式,单位,及其中单位的意义。

定义或解释①垂直作用于物体单位面积上的力叫做压力。

②物体的单位面积上受到的压力的大小叫做压强。

(2)单位在国际单位制中,压强的单位是帕斯卡,简称帕,即牛顿/平方米。

压强的常用单位有千帕、标准大气压、托、千克力/厘米2、毫米水银柱等等。

(之所以叫帕斯卡是为了纪念法国科学家帕斯卡)(3)公式:p=F/Sp表示压强,单位帕斯卡(简称帕,符号Pa)F表示压力,单位牛顿(N)S 表示受力面积,单位平方米(4)说明①不少学科常常把压强叫做压力,同时把压力叫做总压力。

这时的压力不表示力,而是表示垂直作用于物体单位面积上的力。

所以不再考虑力的矢量性和接触面的矢量性,而将压力作为一个标量来处理。

在中学物理中,为避免作用力和单位面积作用力的混淆,一般不用压力来表示压强。

水的密度1000kg/m3.而且随温度变化略有变化。

4摄氏度时为水密度的最大值压力单位换算表是怎样的?压力单位换算兆帕MPa>巴bar>KPa>pa 然后公斤和斤是插在哪个里面?公斤=1公斤力/cm^2 = 10^5Pa = 1bar1MPa=10bar=1000KPa=10^6paP=ρ* g* H (P-压强,单位:=Pa;;ρ-密度,单位:=kg/m3;g-重力加速度,单位:=10m/s2;H-高度,单位:米)P=ρ* g* H*10^ (-5) (P-压强,单位:=bar;;ρ-密度,单位:=kg/m3;g-重力加速度,单位:=10m/s2;H-高度,单位:米)扬程20M的清水离心泵出口压力怎么计算?出口选用多大的压力表合适?依据扬程20M,可以计算出20米水柱底部的压强为P=水柱高*水密度=0.2MPa,由此得知泵的出口压力不小于0.2MPa;另一方面,水泵的扬程标称20m,即便留有一定的于都,真正的扬程也不太可能超过此标称值很多,按最高扬程40M,则出口压力小于0.4MPa;即可以选用最大量程0.4MPa的压力表扬程是指单体重量流体经泵所获得的能量。

水泵流量与压力_扬程

水泵流量与压力_扬程

水泵的扬程、功率与闭合系统中的管道长度L有关。

水泵流量Q= 25m^3/h =0、00694 m^3/s管道流速取2m/s左右,则管内径D=[4Q/(3、1416V)]^(1/2)=[4*0、00694/(3、1416*2)]^(1/2)=0、0665m选用管径D= 70 mm = 0、070 m,流速V=[4Q/(3、1416D)]^(1/2)=1、34 m/s管道摩阻S=10、3n^2/D^5、33=10、3*0、012^2/0、070^5、33 = 2122水泵扬程H=h+SLQ^2=170+2122*600*0、00694^2 = 231 m配套电动机功率N=9、8QH/k =9、8*0、00694*231/0、5 = 31、4 kw注:式中,H——水泵扬程,单位m;S——管道摩阻,S=10、3n^2/d^5、33,n为管内壁糙率,钢管可取n=0、012,D为内径,以m为单位。

L——管道长度,以m为单位;Q——流量,以 m^3/s为单位。

P——电动机功率,kw;k ——水泵电动机机组的总效率,取50%,选定水泵、电动机后,功率可按实际情况精确确定。

按扬程与出水量来选择,与管道长度无关。

实际计算应为:(要扬程+管道阻力)*(1+泵的损耗)、所以应为:(50+10)*1、1=66米所以泵的扬程应选在65-75米之间,再加上您需要的流量,泵就能补水泵与给水泵计算方法一样。

补水泵的流量Q由需要而定,即单位时间锅炉水补给量。

补水泵的扬程由提水高度、锅炉压力水头以及管路的沿程水头损失与局部水头损失而定。

设管长为L,沿程阻力系数为k,局部阻力系数为j,提水高度为Z,锅炉压力为P,水的密度为p,重力加速度用g表示,则补水泵扬程:H = Z+P/(pg)+(kL/D)V^2/(2g)+jV^2/(2g)式中平均流速V=4Q/(3、14D^2) ,D为管内径。

对于循环泵,流量当然瞧需要而定,流量确定后,算出循环回路的水头损失总与就就是泵之扬程。

泵的效率及其计算公式

泵的效率及其计算公式

指泵的有效功率和轴功率之比。

η=Pe/P泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。

有效功率即:泵的扬程和质量流量及重力加速度的乘积。

Pe=ρg QH (W)或Pe=γQH/1000 (KW)ρ:泵输送液体的密度(kg/m3)γ:泵输送液体的重度γ=ρg (N/ m3)g:重力加速度(m/s)质量流量 Qm=ρQ (t/h 或 kg/s)水泵轴功率计算公式这是离心泵的:流量×扬程××介质比重÷3600÷泵效率流量单位:立方/小时,扬程单位:米P=η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η(kw),其中的ρ=1000Kg/m3,g=比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=牛顿则P=比重*流量*扬程*牛顿/Kg=Kg/m3*m3/h*m*牛顿/Kg=牛顿*m/3600秒=牛顿*m/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率n %渣浆密度A KG/M3轴功率N KWN=H*Q*A*g/(n*3600)电机功率还要考虑传动效率和安全系数。

一般直联取1,皮带取,安全系数泵的效率及其计算公式指泵的有效功率和轴功率之比。

η=Pe/P泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。

有效功率即:泵的扬程和质量流量及重力加速度的乘积。

Pe=ρg QH (W) 或Pe=γQH/1000 (KW)ρ:泵输送液体的密度(kg/m3)γ:泵输送液体的重度γ=ρg (N/ m3)g:重力加速度(m/s)质量流量Qm=ρQ (t/h 或 kg/s)水泵及电机效率测试方法电机、水泵效率测试方法1\水泵效率的测试η=Pu/P2=ρQHg10-3/P2式中η:水泵效率Pu:水泵输出功率ρ:水的密度Q:泵流量(立方米/秒)H:泵扬程(米)g: 自由落体加速度P2:泵轴功率(电机输出功率)2、水泵的输入功率由上述可知,水泵的输入功率等于电机的输出轴功率,按所述方法,可以逐点地求出水泵的输入功率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、流量、扬程、效率的关系
离心式水泵的主要设计与运行参数是流量与扬程,设计技术参数应与运行工艺参数应一致或相接近。

当泵在这两个参数之间会相互影响,各类泵、各规格型号的泵均有自己的特性曲线图,如下图:
图中有三条基本曲线(不包括蚀余量(NPSH)r)):H与Q曲线,从曲线中可以清楚看出,扬程H下降,其流量Q随着增加,再一个是功率曲线P,它一般随流量Q的增加而增加,但不很明显,重要的一个曲线是效率曲线η,它随流量的增加而增加,但到一个峰值后,又迅速下降(上图中扬程在15.5m时最高)。

因此,泵的实际运行应尽量在高效率区间状态下工作。

当设计(泵的选型)确定后,如泵实际运行扬程过高,则不但造成泵的效率降低,而会严重影响泵的实际流量来Q的下降。

反之,如泵的扬程选得过高,而实际运行扬程过低,则也同样影响泵的效率下降与造成实际运行时流量过大,还很可能会增加泵的功率而超出电机的额定电流而发热。

2、扬程过高的影响
离心泵的扬程是用来克服高度和阻力的,高扬程的泵在高扬程点工作时他的流量是设计点的流量,如果在低扬程工作时,相当于泵的出口阻力减小,这时泵的流量就会增加,电机就会超负荷,超到一定程度就会烧毁电机。

例如一台给水泵的扬程为50米,流量为50立方米/小时,当它往50米高处给水的时,它的流量是50立方米/小时,当它往40米高处给水时,它的高度和阻力降低了它的流量可能达到80-90立方米/小时以上,这时电机就会发热或烧毁。

很多用户认为水泵抽水扬程越低,电机负荷越小。

在这种错误认识的误导下,选购水泵时,常将水泵的扬程选得很高。

其实对于离心式水泵而言,当水泵型号确定后,其消耗功率的大小是与水泵的实际流量成正比的。

而水泵的流量会随扬程的增加而水泵扬程过高导致烧电机的原因减小,因而扬程越高,流量越小,消耗功率也就越小。

反之,扬程越低,流量越大,消耗的功率也就越大。

因此,为了防止电机过载,一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。

所以当高扬程用于过低扬程抽水时,电机容易过载而发热,严重时可烧毁电机。

若应急使用,则必须在出水管上装一个用于调节出水量的闸阀(或用木头等物堵小出水口),以减小流量,防止电机过载。

提醒:注意电机温升,若发现电机过热,应及时关小出水口流量或关机。

这一点也容易产生误解,有些认为堵塞出水口,强制减少流量,会增加电机负荷。

其实正好相反,正规的大功率离心泵排灌机组的出水管上都装有闸阀,为了减小机组启动时的电机负荷,应先关闭闸阀,待电机启动后再逐渐开启闸阀就是这个道理。
