人货电梯基础施工方案82223
人货电梯基础专项施工方案

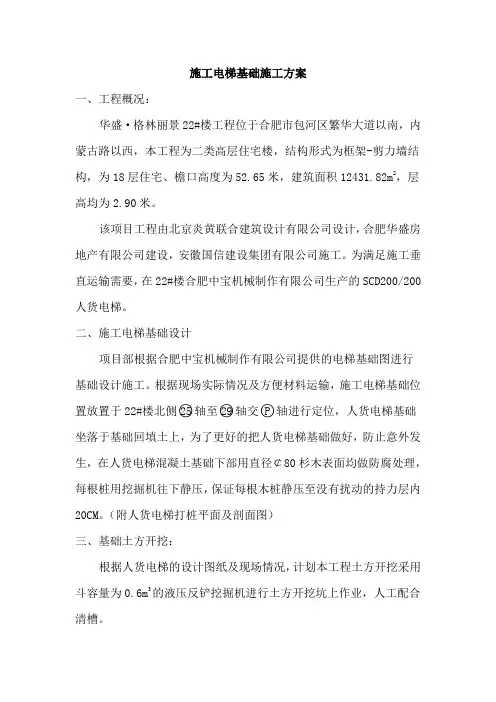

![人货电梯基础专项施工方案](https://img.taocdn.com/s3/m/00df0a34eefdc8d376ee32fe.png)
施工电梯基础施工方案一、工程概况:华盛·格林丽景22#楼工程位于合肥市包河区繁华大道以南,内蒙古路以西,本工程为二类高层住宅楼,结构形式为框架-剪力墙结构,为18层住宅、檐口高度为52.65米,建筑面积12431.82m2,层高均为2.90米。
该项目工程由北京炎黄联合建筑设计有限公司设计,合肥华盛房地产有限公司建设,安徽国信建设集团有限公司施工。
为满足施工垂直运输需要,在22#楼合肥中宝机械制作有限公司生产的SCD200/200人货电梯。
二、施工电梯基础设计项目部根据合肥中宝机械制作有限公司提供的电梯基础图进行基础设计施工。
根据现场实际情况及方便材料运输,施工电梯基础位置放置于22#楼北侧○25轴至○29轴交○P轴进行定位,人货电梯基础坐落于基础回填土上,为了更好的把人货电梯基础做好,防止意外发生,在人货电梯混凝土基础下部用直径¢80杉木表面均做防腐处理,每根桩用挖掘机往下静压,保证每根木桩静压至没有扰动的持力层内20CM。
(附人货电梯打桩平面及剖面图)三、基础土方开挖:根据人货电梯的设计图纸及现场情况,计划本工程土方开挖采用斗容量为0.6m3的液压反铲挖掘机进行土方开挖坑上作业,人工配合清槽。
1、主要机具:1.1 挖土机械有:挖掘机、自卸汽车等。
1.2 一般机具有:铁锹(尖、平头两种)、筒子锹、洋镐、手推车、小白线、铅丝和钢卷尺等。
2、作业条件2.1 土方开挖前,将施工区域内的地下,地上障碍物清除和处理完毕。
2.2 建筑物的位置或场地的定位控制线(桩)、水平桩及开挖土方的灰线尺寸,必须经过检验合格。
2.3熟悉图纸,做好技术交底。
3、操作工艺3.1 工艺流程:确定开挖的顺序和坡度→分段分层下挖→修边和清底3.2坡度的确定:根据工程地质和施工电梯基础深度要求,挖土深度为室外地面下1.1m,采用不放坡开挖;3.3 土方开挖宜从上到下分层分段依次进行。
随时做成一定坡势,以利泄水。
3.4 开挖基坑不得挖至设计标高以下,切勿私自乱执行开挖至设计标高,注意防止基础土方受扰动破坏地基承载力,土方开挖时施工人员应时刻进行标高控制,对其进行检测。
人货梯基础施工方案
![人货梯基础施工方案](https://img.taocdn.com/s3/m/931f4fbab8d528ea81c758f5f61fb7360b4c2bc3.png)
人货梯基础施工方案人货梯基础施工方案一、施工准备1.1 梯井位置测量:在工程现场测量好人货梯的井道位置和尺寸,确定好井道的长度、宽度和深度。
1.2 标定梯井位置:用铅垂线、水平尺等工具,在井道施工现场标定好梯井的位置,并固定好标志桩。
1.3 清理施工现场:清理井道施工现场内的垃圾和杂物,确保施工现场整洁。
二、基坑开挖2.1 根据人货梯的规格和要求,在井道施工现场开挖好基坑,保证基坑的平整和坚固。
2.2 基坑开挖尺寸:根据人货梯的规格确定基坑的尺寸,包括长度、宽度和深度。
2.3 土方回填:在基坑开挖完毕后,将挖掘出的土方进行回填,紧实土方,确保基坑的稳定性。
2.4 基础处理:对基坑底部进行处理,包括砂石垫层的铺设和混凝土基础的浇筑,保证基础的承载力和稳定性。
三、梯井施工3.1 梯井墙体施工:根据人货梯的规格和尺寸,在基坑内进行梯井墙体的施工,包括墙体模板的搭设和混凝土的浇筑。
3.2 梯井门洞施工:根据人货梯的门洞尺寸,按照设计要求,在梯井墙体上开洞,并进行门洞的施工,包括门洞板的安装和门洞的完善。
3.3 立柱施工:在梯井墙体上按照设计要求安装竖向支撑柱,确保梯井的稳定和安全。
3.4 台阶施工:在梯井墙体上按照设计要求设置防护台阶,确保梯井的安全出入口。
四、井道顶棚施工4.1 井道顶部处理:在梯井墙体上方设置井道顶棚,包括顶棚模板的搭设和混凝土的浇筑。
4.2 井道顶棚饰面:在井道顶棚施工完成后,用防水材料进行顶棚的防水处理。
4.3 井道顶棚装饰:根据设计要求,在井道顶棚上安装饰面材料,使其与周围环境相协调。
五、其他工序5.1 电气施工:安装人货梯所需的电气设备和电缆线路,保证梯井内的电气安全。
5.2 厢门施工:按照设计要求,在梯井内安装并固定好人货梯的厢门。
5.3 监控设备安装:根据设计要求,在梯井内安装人货梯的监控设备,保证梯井内的安全监控。
六、验收与完工6.1 施工验收:在人货梯基础施工完成后,进行工程验收,确保施工质量符合相关标准和规范。
人货电梯基础及安拆施工方案
![人货电梯基础及安拆施工方案](https://img.taocdn.com/s3/m/7d3b8c52a66e58fafab069dc5022aaea988f415e.png)
人货电梯基础及安拆施工方案
一、人货电梯基础施工方案
人货电梯作为一种多功能型电梯,在建筑物中发挥着重要作用。
其安装必须遵
循一定的基础施工方案,以确保其稳定性和安全性。
1.1 地基处理
在进行人货电梯的基础施工前,首先需要进行地基处理。
对于软土地质,需进
行深基础处理以增加承载能力;对于硬土地质,可采用浅基础处理。
1.2 基础布置
根据人货电梯的尺寸和负荷要求,设计合理的基础布置。
通常采用混凝土基础,需根据具体情况设置基础柱或基础梁。
1.3 基础浇筑
在基础布置完成后,进行混凝土的浇筑工作。
确保混凝土的强度和质量,以满
足人货电梯的安装要求。
二、人货电梯安装施工方案
2.1 确定安装位置
在基础施工完成后,需要确定人货电梯的安装位置。
根据建筑物结构和使用需求,选择合适的位置进行安装。
2.2 安装电梯轨道
在安装位置确定后,进行电梯轨道的安装工作。
确保轨道的平直度和垂直度,
以确保电梯的正常运行。
2.3 安装电梯井道
安装完电梯轨道后,进行电梯井道的安装工作。
井道应符合相关标准和建筑规范,同时保证与电梯轨道的连接紧密。
2.4 安装电梯主体
最后,安装电梯主体。
确保电梯的各部件安装正确,且符合相关安全要求。
结语
人货电梯基础及安装施工方案是确保人货电梯正常运行的基础工作。
只有严格按照施工方案进行施工,才能保证电梯的安全、稳定运行。
人货梯基础施工方案
![人货梯基础施工方案](https://img.taocdn.com/s3/m/19baaf63580102020740be1e650e52ea5518ceea.png)
人货梯基础施工方案人货梯基础施工方案一、前期准备1.根据设计图纸确定施工地点和基础尺寸,并做好地基勘察工作。
2.购买所需的施工材料和器械。
3.制定施工计划和安全措施,确保施工过程中的安全。
二、基础开挖1.按照设计要求,在施工地点进行基础开挖,开挖深度要符合设计要求。
2.确保开挖面是平整的,没有突出的岩石或杂物。
3.在基础开挖区域周边挖掘排水沟,确保施工地点排水通畅。
三、基础处理1.清理基础开挖区域内的杂物和灰尘,并修整基础开挖面。
2.在基础开挖区域内喷涂防水涂料,防止基础被水侵蚀。
3.浇注混凝土基础,确保基础的强度和稳定性。
四、基础固化1.在混凝土基础上覆盖一层防水胶膜,以防止潮湿气候对基础的影响。
2.等待混凝土基础固化和硬化,时间为设计要求的养护期。
五、基础验收1.进行基础验收,确保基础符合设计要求和施工质量标准。
2.如果发现问题,及时修补和处理。
六、文明施工1.施工现场要保持整洁,不得堆放杂物和废弃物。
2.施工过程中要遵守环境保护法规,不得污染周边环境。
3.施工现场要设置警示标志,以提醒周边人员注意安全。
七、施工安全1.施工过程中要严格遵守安全操作规程,不得擅自修改施工方案。
2.施工人员要佩戴好安全帽、安全鞋等个人防护用品,确保人身安全。
3.在施工现场设置好防护栏杆,确保施工人员和周边人员的安全。
八、施工总结1.施工结束后,对施工过程进行总结,记录施工中的问题和解决方法。
2.对施工质量进行评估和验收,确保施工的质量和安全性。
3.对施工设备和器械进行检查和保养,以备下次施工使用。
以上是人货梯基础施工方案,保证在施工过程中注意安全和质量,确保施工的顺利进行。
同时,要注重文明施工,保护环境,减少对周边人员的影响。
人货电梯基础专项施工方案
![人货电梯基础专项施工方案](https://img.taocdn.com/s3/m/d08af453b6360b4c2e3f5727a5e9856a5612269a.png)
人货电梯基础专项施工方案
一、前言
随着城市建设规模的不断扩大,人货电梯作为重要的交通工具,在现代楼宇中
发挥着关键作用。
为确保人货电梯的安全运行,基础施工是至关重要的一环。
本文将针对人货电梯基础的施工方案进行详细介绍,旨在为相关从业人员提供必要的参考与指导。
二、施工前准备
1.检查施工区域:在进行施工前,需对人货电梯基础的施工区域进行全
面检查,确保地基平整、无碎石和其他障碍物。
2.准备材料和设备:备好所需的混凝土、钢筋等施工材料,确保施工设
备完好,提前做好调试工作。
三、施工步骤
1.建立基础桩基:根据设计要求,首先进行基础桩基的建立,保证基础
的牢固性和稳定性。
2.浇筑基础混凝土:在桩基建立完成后,进行基础混凝土的浇筑,确保
混凝土质量符合标准要求。
3.安装承台座:将承台座按照设计要求精确安装在基础混凝土上。
4.连接承载梁:将承载梁按照预先设计好的连接方案连接到承台座上,
确保连接牢固。
5.检查施工质量:完成以上步骤后,进行整体施工质量的检查,确保符
合相关标准要求。
四、质量控制和安全保障
1.施工过程中需定期对材料和设备进行检查,确保施工质量。
2.严格遵守相关安全操作规程,做好相关安全防护工作,确保施工安全。
3.施工完成后,进行质量验收与记录,确保基础质量符合设计要求。
五、结束语
人货电梯基础的施工是一个细致且重要的工作,只有严格按照相关规定和要求
开展施工,才能确保电梯的安全运行。
希望本文提供的施工方案能为相关从业人员提供帮助,保障人货电梯基础施工的质量和安全性。
人货梯基础施工方案
![人货梯基础施工方案](https://img.taocdn.com/s3/m/e5288e9632d4b14e852458fb770bf78a65293ab5.png)
人货梯基础施工方案一、施工前准备工作1.确定施工方案:根据现场实际情况和设计要求,确定人货梯基础的施工方案。
2.人员安排:安排具有相关施工经验和技术能力的人员进行施工,包括项目经理、工程师、工人等。
3.施工材料和设备准备:准备需要施工的材料和设备,包括水泥、砂子、钢筋、模板、测量工具等。
4.现场勘察:对施工区域进行勘察,确定基础的位置、尺寸和形状,并清理好施工区域。
二、基础施工步骤1.建立基准线:根据设计要求,测量确定基准线,并在施工区域做好相应的标记,以便进行施工。
2.采用框架模板:根据基础的尺寸和形状,制作合适的框架模板,并进行必要的调整和加固。
3.钢筋加工和安装:根据设计要求,对钢筋进行加工,并按照设计图纸进行正确的安装和定位。
4.浇筑混凝土:在模板内进行混凝土的浇筑,要注意混凝土的均匀和充实度,以及避免混凝土中的空洞和缺陷。
5.养护:完成混凝土的浇筑后,对基础进行养护,包括浇水养护和覆盖保护措施的采取,以保证基础的强度和稳定性。
三、施工安全及质量控制1.施工安全:在施工过程中,要注意安全防护,确保施工现场的安全,包括施工人员的安全操作、用具的正常使用以及施工过程中的交通安排等。
2.质量控制:在施工过程中,要加强对施工质量的控制,包括对材料的检查和选择,施工操作的严格控制,以及对施工过程进行必要的检查和监督。
四、施工总结1.工程验收:施工完成后,要进行工程验收,确保人货梯基础的质量和安全达到设计要求。
2.施工总结:对整个施工过程进行总结,包括施工中出现的问题和解决方案,以及施工质量的评估和改进意见。
3.工程交接:将施工完成的人货梯基础交接给相关客户或监理单位,并做好相关文件和资料的整理和交接。
以上为人货梯基础施工方案的基本步骤和要点,具体的施工方案可根据项目的实际情况和要求进行调整和完善。
人货电梯基础施工方案(图文)
![人货电梯基础施工方案(图文)](https://img.taocdn.com/s3/m/cf283965763231126fdb1156.png)
目录第一章、编制依据 2第二章、工程概况 2第三章施工电梯选型及性能 2第一节、结构概况 2第二节、双笼电梯参数要求 3第三节、附墙要求 4第四章、施工准备工作 4第一节、施工平面图 4第二节、现场条件准备 8第三节、技术措施准备 8第五章、施工方法及技术措施 8第一节、基础处理 8第二节、基础施工 8第三节、基础设计及荷载计算 9第四节、电梯附墙安装及作用于建筑物上力F的计算 21 第六章、质量保证管理及技术措施 21第七章、安全文明施工管理及技术措施 23第八章、附图(施工电梯平面布置图) 23第一章、编制依据1、《起重机械安全规程》(GB6067-2010);2、本工程《施工组织设计》;3、本工程施工图纸;4、《SC型升降机使用手册》;5、《建筑扣件式脚手架安全技术规范》JGJ130-2011;6、《砼结构设计规范》GB50010-2010;7、《混凝土结构施工及验收规范》GB50204-2011;第二章、工程概况XXXX位于XXXXXXXXXX西三路,由XXXXXXX地产开发有限公司(下称业主)兴建。
本项目地下2层,地上分为C-1#~C-2#与C-3#~C-4#住宅楼(29/26层含2层裙楼)及酒店、办公楼(23层含4层裙楼)三大栋,建筑面积分为:地下室总建筑面积约31284平方;C-1#~C-2#与C-3#~C-4#住宅楼总建筑面积约68009.5平方;酒店、办公楼总建筑面积约54739.6平方。
C-1#~C-2#楼建筑高度90.55M,建筑主体29层,框剪结构;C-3#~C-4#楼建筑高度81.55M,建筑主体25层,框剪结构;酒店、办公楼建筑高度96.5M,建筑主体23层,框剪结构;本专项施工方案是经过项目管理部与湛江广大建筑机械设备有限公司的技术部、施工部等有关部门讨论的基础上形成的。
在此基础上编制《施工人货电梯安装及拆卸施工方案》上报公司、监理、业主等有关部门。
第三章、施工电梯选型及性能第一节、结构概况1、根据施工实际需要,本工程选用山东大汉机械有限公司生产的高速双笼室外人货电梯(SC200/200)。
人货梯基础施工方案
![人货梯基础施工方案](https://img.taocdn.com/s3/m/08d4656459fb770bf78a6529647d27284b73378a.png)
人货梯基础施工方案
一、工程概况
1、工程名称:xxx楼xxx梯厅人货梯基础施工
2、工程属性:新建建筑
3、建筑属性:钢结构
4、施工单位:xxx公司
二、工程基础处理
1、基础设计:基础设计采用剪切受力为主的设计方案,主要受力方
式以滞回及剪切受力为主,通过承载力分析及受力研究,合理设计梯厅四
周基础工程,确保梯台及隔墙工程的正常施工,并规范梯台及隔墙结构的
施工方法。
2、基础处理:根据梯台与地面的垂直位置,采用抗滑性地基技术。
底层地面采用全新混凝土,其抗滑力不低于C20级抗滑等级,并在施工前
行抗滑性地基检测,确保满足抗滑检测要求。
3、基础浇筑:按照图纸要求,采用船锚固筋结构,按凹坑土方分层,每层厚度不小于20cm,梯台下方抗滑层厚度不小于25cm,每层不低于
C30级抗滑等级,确保安全性与可靠性。
三、安装工程
1、安装准备工作:按照图纸要求,做好垫层和调整架安装,确保设
备的稳定,垫层厚度不低于50mm,并配备抗震螺栓,确保设备受力状态
稳定,确保安全性。
2、设备安装:按照图纸要求,安装完成后进行调试,确保设备的正常运行。
建筑住宅楼项目人货电梯基础施工方案
![建筑住宅楼项目人货电梯基础施工方案](https://img.taocdn.com/s3/m/6141b550974bcf84b9d528ea81c758f5f61f2905.png)
建筑住宅楼项目人货电梯基础施工方案一、项目概况该建筑住宅楼项目是一栋多层住宅楼,设计总高度为20层,共有4个进出口,包含3部人货电梯。
本文将从基础施工方案的角度,详细介绍该项目的人货电梯基础施工方案。
二、基础设计人货电梯的基础设计按照相关的规范和标准进行,主要包括基础底板、基础墙体以及基础柱等。
1.基础底板基础底板采用混凝土浇筑,要求底板平整、结实,以支撑电梯底坑和上部结构的设计。
2.基础墙体基础墙体一般为砌筑墙体,可以选择砖石、红砖等进行建造。
墙体需要承受来自上部结构的垂直荷载和水平荷载,因此需要根据设计要求进行加固。
3.基础柱基础柱通过与基础底板和墙体的连接,起到支撑和传递荷载的作用。
基础柱的尺寸和材料需要按照设计要求进行选定,确保其承载力和稳定性。
三、施工工艺流程基础施工工艺流程按照以下步骤进行:1.准备工作:了解设计图纸,确定基础施工地点。
2.地面清理:清理基础施工地点的各类杂物和障碍物,确保施工场地的整洁和安全。
3.基础底板施工:在清理后的地面铺设隔离膜,然后浇筑混凝土,进行底板的初级处理。
4.基础墙体施工:按照设计要求,进行基础墙体的砌筑。
通常采用砖石或红砖进行墙体的砌筑和加固。
5.基础柱施工:在底板和墙体之间设置基础柱,通过柱子与底板之间的连接和固定,确保基础的稳定性和承载能力。
6.预埋电梯钢筋:根据电梯基础的设计要求,预埋电梯钢筋,确保电梯的稳固和安全性。
7.施工验收:对基础施工进行验收,检查施工工程的质量和安全,确保符合相关规范和标准。
四、质量控制在基础施工过程中,需要严格控制质量,保障建筑的安全可靠。
具体控制措施包括:1.施工前确认基础设计图纸和施工方案,确保符合相关规范和标准。
2.施工过程中,严格按照标准操作,尽量减少施工误差和质量缺陷。
3.施工现场设立专人负责施工现场管理,确保施工安全和质量。
4.施工过程中,随时对施工质量进行检查和验收,及时发现和处理问题。
5.对施工人员进行必要的培训和技能提升,提高施工的质量和效率。
人货电梯基础施工方案
![人货电梯基础施工方案](https://img.taocdn.com/s3/m/f3ac0a93c0c708a1284ac850ad02de80d5d8065f.png)
人货电梯基础施工方案人货电梯是一种专门用于运送人员和货物的电梯,其施工方案需要考虑到不仅要满足人员的安全需求,还要保证货物的运输效率和质量。
以下是人货电梯基础施工方案的详细说明。
一、前期准备1.确定施工地点和电梯使用需求,包括层数、载重量、速度等。
2.定义施工计划,包括施工周期、每个阶段的工程量和时间安排等。
3.进行场地勘测,包括地质勘测、土壤测试和地基承载力评估等。
二、基础建设1.根据勘测结果确定基础类型,一般分为承台基础和井道基础。
2.进行地基处理,包括挖掘基坑、清理杂物、修整基底等。
3.施工基础,包括打地脚螺栓、浇筑混凝土基础等。
4.安装抗剪墙和抗震支撑,以提高电梯的抗震性能。
三、井道施工1.按照设计施工图进行井道开挖,包括挖井和平整井壁。
2.安装井道钢筋和模板,在井道内浇筑混凝土,形成井道墙体。
3.安装井道门,包括轿门和层门。
四、机房建设1.根据电梯使用要求确定机房类型,一般分为机房在井道内和机房在井道外两种。
2.如果机房在井道内,需要在井道旁边建设机房,包括打地脚螺栓、建造机房结构和安装机电设备等。
3.如果机房在井道外,需要建造独立的机房,包括打地脚螺栓、建造机房结构和安装机电设备等。
五、电气安装1.进行电气线路布置,包括主控柜、配电箱和终端设备的连接。
2.安装电梯机房内的电气设备,如电梯控制系统、驱动器和载荷检测器等。
3.进行电气调试和安全检测,确保电梯系统能够正常运行。
六、机械安装1.安装电机和曳引装置,包括将曳引绳连接到曳引带轮和电机。
2.安装电梯轿厢和配重块,包括将轿厢和配重块安装到曳引绳上。
3.安装限速器、制动器和安全装置,以确保电梯的安全运行。
七、调试和试运行1.进行电梯系统的调试,包括校准控制系统和电气设备,测试各个功能和安全装置。
2.进行载荷试验,确保电梯满足设计要求的载重量和速度。
3.进行安全性能测试,包括急停、防坠落和紧急疏散等安全功能的检验。
4.完成电梯的试运行,模拟日常使用情况下的运行状态,检查电梯的性能和安全可靠性。
人货电梯基础施工方案
![人货电梯基础施工方案](https://img.taocdn.com/s3/m/c49f0e43df80d4d8d15abe23482fb4daa48d1d41.png)
人货电梯基础施工方案电梯基础施工方案一、施工前准备工作1.编制电梯基础施工方案,并报经建设单位审核确认。
2.成立施工组织机构,确定工程总负责人、专职安全员、施工质量员等人员,并制定相关责任制度。
3.采购所需材料和设备,确保施工顺利进行。
4.组织安全培训,确保施工人员具备必要的安全知识和技能。
二、基础施工步骤1.清理现场清理施工现场,清除杂物和障碍物,确保施工现场整洁、安全。
2.测量定位根据设计图纸确定电梯基础的坐标和标高,进行测量定位,确保施工精度。
3.地基处理将基础土层挖掘到合适的深度,清除松软和易塌方土层,确保基础工程的承载能力。
4.基础模板搭设根据设计要求,搭设基础模板,并浇筑混凝土,确保基础的形状和尺寸准确。
5.钢筋安装根据设计要求,将预埋钢筋按照规定的布置图形进行安装,确保钢筋的位置和间距准确。
6.基础混凝土浇筑根据设计要求,进行基础混凝土的浇筑,确保混凝土的质量和强度达标。
7.振实和养护在基础混凝土浇筑完毕后,进行振实和养护,确保混凝土的密实性和强度。
三、质量和安全控制1.对基础模板进行检查,确保模板的安装牢固、平整。
2.对预埋钢筋进行检查,确保钢筋的数量、位置和间距符合设计要求。
3.对混凝土浇筑过程进行监控,确保混凝土的均匀性和质量达标。
4.在施工现场设置明显的安全警示标志,确保施工现场安全有序。
四、施工总结1.对施工过程进行总结,记录施工中的问题和改进措施,为后续施工提供参考。
2.对质量进行检查和验收,确保基础施工的质量符合要求。
3.清理施工现场,恢复原有的环境,保持周围地区的清洁和整洁。
以上是电梯基础施工的基本步骤和注意事项,通过科学的施工方案和严格的质量控制,能够保证电梯基础的施工质量和安全。
人货电梯基础施工方案
![人货电梯基础施工方案](https://img.taocdn.com/s3/m/10484132b84ae45c3b358cb8.png)
公司名称人货梯基础专项施工方案公司名称人货梯基础专项方案工程名称:公司名称工程地点:施工单位:公司名称编制单位:公司名称编制人:编制日期:年月日审核人:审批人:审批日期:年月日目录一、工程概况 (4)二、计算依据 (4)三、基础的设置 (5)四、基础计算 (6)五、基础回顶的设置 (18)六、基础施工 (18)七、人货梯基础大样附图、人货梯基础定位附图 (19)一、工程概况总建筑面积约。
其中地下室建筑面积,地上建筑面积。
结构类型为剪力墙结构。
工程建设一览表单位工程概况本工程为抗震设防工程,场地抗震设防烈度按7度取值。
本建筑场地类别为Ⅱ类,地基基础设计等级为乙级,采用人工挖孔桩、预应力混凝土管桩基础。
二、计算依据(一)人货梯设备概况设备性能:主要技术参数见表安装位置:参附图使用高度:A栋1#施工电梯安装高度为:65米、培训中心4#施工电梯安装高度为:70米、B栋2#、C栋3#施工电梯安装高度为:55米使用时间:2012年03月1日~2013年3月1日三、基础的设置1、施工电梯位置图参附图2、地脚螺栓布置图参附图四、基础计算(一)、基础置于地下室底板基础上1.施工升降机基本参数施工升降机型号:SC200/200;吊笼形式:双吊笼;架设总高度:70m;标准节长度:1.508m;导轨架截面长:0.65m;导轨架截面宽:0.65m;标准节重:151kg;单个吊笼重: 2200kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2.地基参数3#、施工电梯置于天然基础上、4#电梯基础置于地下室底板基础上3.基础参数基础混凝土强度等级:C30;承台底部长向钢筋:Ф14@150;承台底部短向钢筋:Ф12@150;钢材型号:HRB335;基础高度h:0.3 m;基础长度l:6.2 m;基础宽度b:3.8 m;二、基础承载计算:1、设备基本参数施工升降机型号:SC200/200,架设高度:70m,标准节高度:1.508m,外笼重:1480kg,吊笼重:2200kg×2=4400kg,对重重量:0kg×2=0kg,吊笼载重量:2000kg×2=4000kg,导轨架重(共需47节标准节,标准节重151kg):151kg×47=7097kg,其他配件总重量:200kg,2、荷载计算P k=(4400.00+1480.00+0.00+4000.00+7097.00+200.00)×10/1000=171.77kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×171.77=360.72kN三、地基承载力验算G k=25×6.20×3.80×0.30=176.70kN承台自重设计值 G=176.70×1.2=212.04kN作用在地基上的竖向力设计值F=360.72+212.04=572.76kN基础下地基土为3:7灰土夯实,地基承载力设计值为150kPa。
人货电梯基础、平台施工通道专项施工方案
![人货电梯基础、平台施工通道专项施工方案](https://img.taocdn.com/s3/m/2aa86224b94ae45c3b3567ec102de2bd9705de5a.png)
人货电梯基础、平台施工通道专项施工方案
一、前言
在建筑施工中,人货电梯基础和平台施工通道的施工是至关重要的一环。
本文
旨在探讨人货电梯基础和平台施工通道专项施工方案,提高工程施工的效率和质量。
二、人货电梯基础施工
1. 现场勘测
在进行人货电梯基础施工前,需要对施工现场进行全面的勘测,包括地质条件、周围环境等因素的分析,确保施工过程中的安全和顺利进行。
2. 基础材料选择
在选择基础材料时,应根据工程要求和设计要求选用优质的材料,保证基础的
稳定性和承载能力。
3. 施工工艺
在人货电梯基础施工过程中,应遵循相关的施工工艺要求,确保施工质量。
包
括基础的浇筑、养护等过程,严格控制施工质量。
三、平台施工通道施工
1. 施工通道设计
平台施工通道的设计应符合安全、稳定的要求,同时考虑施工人员的便利以及
工程施工的需要,合理设计施工通道的布置。
2. 施工通道搭建
在搭建平台施工通道时,需要注意搭建的稳固性和牢固性,确保施工人员的安全。
同时,要合理布置通道,方便施工人员的操作。
3. 安全措施
在平台施工通道施工过程中,要严格遵守安全规范,做好安全防护措施,确保
施工过程安全顺利进行。
四、总结
人货电梯基础和平台施工通道的施工是建筑工程中重要的环节,需要严格控制施工质量,确保工程安全性和稳定性。
通过合理的施工方案和严格的管理措施,可以提高施工效率,保证工程质量。
以上是人货电梯基础、平台施工通道专项施工方案的相关内容,希望对相关工程施工有所帮助。
人货电梯基础施工方案
![人货电梯基础施工方案](https://img.taocdn.com/s3/m/8205b032f342336c1eb91a37f111f18583d00c3e.png)
人货电梯基础施工方案1. 引言人货电梯作为现代建筑中不可或缺的设备,其施工是整个建筑施工过程中重要的一环。
本文档将详细介绍人货电梯基础施工方案。
2. 施工前准备工作在开始施工人货电梯之前,需要进行一系列的准备工作,确保施工顺利进行。
准备工作包括但不限于以下内容:•确定施工地点:确定人货电梯的安装位置,并进行现场勘察。
•准备施工材料:包括所需的钢筋、混凝土、电梯配件等。
•设计施工方案:根据建筑设计图纸和相关规范,制定详细的施工方案。
•安全检查:检查施工现场的安全性,消除安全隐患。
•聘请专业施工队伍:确保施工过程由经验丰富的施工人员进行操作。
3. 施工流程3.1 地基施工地基施工是人货电梯施工中的重要一步,它为电梯提供了坚实的基础。
地基施工包括以下步骤:1.土方开挖:根据设计要求,在施工地点进行土方开挖,确保开挖范围适合电梯基础的施工。
2.填土加固:如果地基土质松软,需要进行填土加固。
根据设计要求,选择合适的填土材料进行填充,并采取相应措施使填土达到设计要求的密实度。
3.基础模板制作:按照设计要求,制作电梯基础的模板,确保基础施工的准确性和精确度。
4.钢筋绑扎:根据设计要求,将预制的钢筋网按照规范进行绑扎,形成基础的骨架。
5.浇筑混凝土:在模板内进行混凝土的浇筑,确保混凝土均匀分布,并进行相应的压实工作。
3.2 钢结构安装钢结构是人货电梯的重要支撑部分,安装过程需要严格按照设计要求进行。
钢结构安装包括以下步骤:1.安装立柱:按照设计要求,将立柱安装到电梯基础上,并使用预埋件进行固定。
2.安装梁和横梁:将梁和横梁根据设计要求进行安装,使用预埋件固定。
3.安装钢结构框架:根据设计要求,将钢结构框架安装在立柱、梁和横梁上,使用螺栓进行固定。
3.3 电梯井筑造电梯井是用来容纳人货电梯的空间,它需要按照设计要求进行筑造。
电梯井筑造包括以下步骤:1.筑墙:按照设计要求,在钢结构框架的周围筑墙,形成电梯井壁。
2.防水处理:在电梯井壁内侧进行防水处理,以保证电梯井的干燥和防潮。
人货梯基础工程施工方案
![人货梯基础工程施工方案](https://img.taocdn.com/s3/m/ddecb0e2d4bbfd0a79563c1ec5da50e2524dd11a.png)
人货梯根底施工方案一、工程概况自己填二、施工部署本栋高层*********,按照施工进度的安排预备安装一台双笼人货梯应该能够满足砌体、装饰以及安装工程等的需要,由于结构施工立即完成,需尽快安装人货梯。
三、人货梯的采纳和定位本工程垂直运输预备采纳由******生产的SCD200单笼施工升落机,人货梯安排在楼的顶板。
四、人货梯的安装人货梯安装工作由设备提供厂家进行安装,安装人员必须有相应的特种作业资格,持证作业,具体安装事项见SCD200人货梯安装指导书。
五、人货梯的拆卸人货梯的拆卸工作由设备提供厂家进行安装,安装人员必须有相应的特种作业资格,持证作业,具体安装事项见SCD200人货梯安装、拆卸指导书。
六、人货梯根底人货梯根底严格按照厂家提供的讲明书根底图施工,由于人货梯安装在混凝土顶板上,人货梯轿厢落在地下室顶板上计算人货梯运行时荷载:1、吊笼重:2000=4000Kg2、外笼重:1480Kg3、导轨架重:38*180=6840Kg4、对重重:2*1000=2000Kg5、载重量:2*2000=4000Kg总计:18320Kg根底承载力:P=G*0.02KN七、平安技术措施1.人货梯拆装作业,必须按的程序及工法进行,必须由持有操作证的起重人员完成,严禁无证操作。
2.汽车吊运行及停放的场地必须坚实、平坦,保证支腿牢固。
3.拆装作业人员必须戴好平安帽,穿防滑鞋,戴好平安带。
4.人货梯垂直度偏差不大于4‰。
5.拆、装及人货梯运行过程中所用吊索具必须符合平安要求,不得以小代大,不得使用报废的吊索具。
6.四级以上风不准许进行顶升或落塔,五级以上风及雨雪天不准许进行拆装作业,六级以上风人货梯应停止运行。
7.在人货梯安装时不得进行作业。
8.在人货梯安装作业中,划出平安防护区并有明显标志,在此范围内禁止无关人员出进、逗留。
9.人货梯操作人员均须持证上岗。
在人货梯运行过程中,双方使用认可的信号指挥形式,如对讲机等。
人货梯基础施工方案
![人货梯基础施工方案](https://img.taocdn.com/s3/m/9946d57e5627a5e9856a561252d380eb6294231d.png)
人货梯基础施工方案1. 引言人货梯基础施工是安装人货梯的重要工作之一,它为人货梯提供了稳固的支撑和基础。
本文档将详细介绍人货梯基础施工的方案,包括施工前的准备工作和具体的施工步骤。
2. 施工前准备工作在进行人货梯基础施工之前,需要进行一些准备工作,以确保施工的顺利进行。
2.1 确定施工方案在确定施工方案时,需要考虑以下几个因素: - 人货梯的载重能力 - 施工现场的土地情况和地质条件 - 施工的工期和预算 - 安全和环保要求2.2 获取相关的施工许可证在进行人货梯基础施工之前,需要向相关的政府部门申请并获取施工许可证。
施工许可证是施工的合法依据,可以提供保障。
2.3 准备施工设备和材料在准备施工设备和材料时,需要根据施工方案进行选择,包括: - 土地平整设备:挖掘机、推土机等 - 浇筑混凝土的设备:混凝土搅拌机、输送泵等 - 施工材料:水泥、砂子、石子等2.4 制定详细的施工计划在制定施工计划时,需要考虑施工的时间安排、工序的顺序以及人力资源的调配。
通过制定详细的施工计划,可以提高施工效率。
3. 施工步骤人货梯基础施工的具体步骤如下:3.1 地面标线在施工现场进行地面标线,标出人货梯基础的轮廓。
3.2 土地平整使用土地平整设备对施工现场进行土地平整,确保基础施工的稳定性。
3.3 挖掘基坑根据人货梯的尺寸要求,在施工现场挖掘合适的基坑。
基坑的深度和宽度应符合设计要求。
3.4 固定模板在基坑内固定模板,用于浇筑混凝土。
模板的固定要牢固稳定,以确保混凝土浇筑的质量。
3.5 浇筑混凝土使用混凝土搅拌机将预先配好的混凝土倒入基坑内,保持混凝土的均匀性和密实度。
同时可以使用振动器进行混凝土的振实。
混凝土浇筑完成后,对其进行养护。
养护包括及时覆盖保护层、加湿养护和定期进行检查等。
3.7 检验和验收混凝土养护完毕后,进行人货梯基础的检验和验收。
检验应包括基础的水平性、垂直度和强度等方面的评估。
4. 安全和质量控制在人货梯基础施工过程中,需要注意安全和质量控制。
用人货电梯基础加固施工方案
![用人货电梯基础加固施工方案](https://img.taocdn.com/s3/m/b775087a11661ed9ad51f01dc281e53a580251f6.png)
用人货电梯基础加固施工方案一、施工前准备在进行用人货电梯基础加固施工之前,首先需要做好充分的准备工作。
具体包括以下几个方面:1.调查勘察:对电梯基础的实际情况进行调查勘察,了解电梯基础的结构、强度等情况。
2.设计方案:根据勘察结果,制定合理的加固方案,并进行施工图纸设计。
3.材料准备:准备好所需的加固材料,确保材料质量符合要求。
4.施工人员:安排好具备相关经验和技能的施工人员,确保施工质量。
二、施工步骤1. 拆除原有电梯基础在进行加固施工之前,需要先将原有电梯基础进行拆除,清理干净施工现场。
2. 进行基础加固根据设计方案,使用加固材料进行电梯基础加固,具体步骤包括:a.清理基础:清理基础表面的灰尘、油污等杂物,保持基础干净。
b.打磨处理:对基础表面进行打磨处理,增加基础与加固材料的附着力。
c.涂抹底漆:涂抹底漆,提高加固材料的附着力。
d.铺设加固材料:根据设计方案,铺设加固材料,确保基础的强度和稳定性。
e.养护加固层:对加固层进行养护,确保加固效果。
3. 完成施工验收施工完成后,进行施工验收,确认加固效果符合设计要求,并做好相关记录,保障用人货电梯的正常使用和安全。
三、注意事项1.安全第一:施工过程中,要严格遵守安全操作规程,确保施工人员和设备的安全。
2.质量保障:加固施工质量关乎电梯的安全性,务必严格按照设计方案执行,避免施工过程中出现差错。
3.环保要求:施工时要注意环保要求,避免对环境造成污染。
4.施工记录:施工过程中要做好详细记录,包括施工图纸、加固材料使用情况、验收记录等,以备后续查阅。
结语通过以上施工方案的实施,可以有效提升用人货电梯的基础强度和安全性,延长电梯的使用寿命,确保电梯的安全运行。
在施工过程中,务必严格按照设计方案和注意事项操作,确保施工质量,保障电梯的正常运行和乘客的安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章编制依据
1 编制依据
1.1项目建筑、结构、安装专业施工图纸;
1.2租赁公司提供的SC系列施工人货电梯使用说明书;
1.3项目施工组织设计;
1.4《建筑机械使用安全技术规程》JGJ33-2001;
1.5本工程所涉及的主要国家或行业规范、规程、技术法规、标准。
第二章工程概况
工程名称:XXX小区商住项目
工程地点:XXX
建设单位:XXX
勘察单位:XXX
设计单位:XXX
施工单位:XXX
监理单位:XXX
工程规模及特点:
XXX小区商住项目占地面积为12523㎡,总建筑面积为55936.65㎡,其中含1、2栋为17层住宅楼、3-5栋为18层住宅楼、6栋为4层住宅楼;设有1层地下车库,1栋1层门卫室,临街为1、2层为商业。
单体建筑概况:
人货电梯选择及位置布置:
根据XXX小区商住项目工程施工总平面图、工程结构特点,选用SCD200,考虑本工程施工条件,结合人货电梯与结构之间的关系以及人货电梯附属,我项目将在1栋、2栋、3栋及4栋分别布置一台电梯。
第三章施工部署
1、人货电梯基础施工顺序为:土方平整(土方开挖时已施工至地下室底板底标高)→定位放线→浇筑砼垫层→钢筋加工、绑扎→焊3mm水平止水钢板(四周用钢丝网围挡)→预埋基础节→砼浇筑、养护
2、基础尺寸为6000
3
(1
复试,合格后方可使用。
(2)
双层双向。
(3
排距±5 受力筋间距±10
(5)基础预埋件必须牢固地固定在基础加强钢筋上,地脚螺栓中心距最大允许偏差为±5mm。
(6)做好预留孔地预留工作,预留孔尺寸为200mm×200 mm,深350mm,孔内钢筋外露,供二次浇筑,预留孔位置见附图。
4、在钢筋绑扎完成之后进行基础砼浇筑:
(1)严格执行浇灌令制度。
(2)砼要按规定做坍落度试验,并进行自我检查,不得随意增加用水量,按规定取试块一组标养。
(3)检查钢筋与预埋件的规格、数量、安装位置及构件接点连接焊缝,是否与设计符合,正确无误后方可进行砼浇筑。
(4)砼分层振捣,一次性浇筑,不留施工缝。
(5)浇筑混凝土时,应注意防止混凝土的离析。
(6)基础砼振捣采用插入式振捣器,在钢筋埋件、模板。
并避免漏振,欠振和超振。
(7)混凝土浇筑过程中,要保证混凝土保护层厚度及钢筋位置的正确性,不得移动预埋原来位置,如发现偏差和位移,应及时校正。
(8)要安排专人负责振动机的振捣,专人负责看模,发现模板、钢筋、螺栓、埋件、留洞有变形位移及破坏情况应及时进行整修。
(9)基础平面为1/1000。
(10)砼浇筑后要及时覆盖草包,养护方法是在草包上浇水养护,保证砼表面湿润一周,使砼充分达到设计强度。
5、人货电梯基础要做好可靠的防雷接地,砼试块制作,砼浇灌后做好养护,必须保证砼强度达到设计强度之后方可开始人货电梯安装作业.
附一:人货电梯基础计算书
一、参数信息
1、施工升降机基本参数
2、地基参数
地基土承载力设计值:150kPa;
基础宽度b :4m 基础高度h :0.4m
二、 基础承载力计算:
导轨架重(工需要35节标准节,标准节重165kg );165kg ×35=5775kg,施工升降机自重标准值:k P =(1600×2+1480+1200×2+2000×2+5775+200)×10/1000= 170.55KN
考虑动载、自重误差及风载对基础的影响,去系数n=2.1 基础承载力设计值:p=2.1×170.55=358.16KN
三、 基础承载力验算
承台自重标准值:k G =25×6×4×0.3=180KN
承台自重设计值:G=180×1.2=216KN
作用在地基上的竖向力设计值:F=358.16+216=574.16KN 基础下地基承载力为:P=150×6×4×0.3=1080KN >F=574.16KN
该基础符合施工升降机的要求。
四、 基础承台验算 1、承台底面积验算 轴心受压基础面积应满足
S=6×4=24≥()/k k c P G f =(170.55+180)/16.7×1000=0.02㎡.
承台底面积满足要求。
2、承台抗冲切验算
由于导轨架直接与基础相连,故只考虑导轨架对基础的冲切作用。
计算简图如下:
1F ≤0.70hp t m f a h β ()/2m t b a a a =+ 1j i F p A =
式中j p ——扣除基础自重后相应于荷载效应基本组合时的地基土单位面积净反力,
j p =P/S=358.16/24=14.923kN/
㎡
hp β——受冲切承载力截面高度影响系数,hp β=1;
0h ——基础冲切破坏锥体的有效高度,0h =300-35=265mm ; i A ——冲切验算时取用的部分基地面积,i A =4×2.15=8.6 ㎡; m a ——冲切破坏锥体最不利一侧计算长度;
t a ——冲切破坏锥体最不利一斜截面的上边长,取导轨架宽
a;
b a ——冲切破坏锥体最不利一斜截面在基础底面积范围内的
下边长;
b a =a+20h =0.6+2×0.365=1.33m; ()/2m t b a a a =+=(0.6+1.33)/2=0.965m; 1j i F p A ==14.923×8.6=128.34KN
0.70hp t m f a h β=0.7×1×1.57×965×265/1000=281.041KN ≥128.34KN.
承台抗冲切满足要求。
3、承台底部弯矩计算
属于轴心受压,在承台底部两个方向的弯矩: M1=()2'max max /12[(21)(2/)()]t a a p p G A p p l ++-+-
M2=()max min 1/48(1)(2)(2/)a b b p p G A -++-
式中M1,M2——任意截面1-1、2-2处相应于荷载效应基本组合时的设计值;
1a ——任意截面1-1至基底边缘最大反力处的距离,1 2.55a m =; l,b ——基础底面的长和宽;
max p ,min p ——相应于荷载效应基本组合时的基础底面边缘最
大和最小地基反力设计值,max p =min p =(358.16+216)/24=23.91kN/
㎡;
P ——相应于荷载效应基本组合时在任意截面1-1处基础底面地基反力设计值,P=max p =23.91kN/ ㎡kN/ ㎡;
G ——考虑荷载分项系数的基础自重,当组合值由永久荷载控制时,G=1.25Gk, Gk 为基础标准自重,G=1.25×180=225KN ;
M1=2.55×2.55/12×[(2×6+0.9) ×(23.91+23.91-2×225/24+0]=202.50KN.M
M2=(6-0.9)×(6-0.9)/48×(2×4+0.6) ×(23.91+23.91-2×225/24)=135.46KN.M
4、 承台底部配筋计算
210/()s c M f bh αα=
1
2
1(12)s ξα=-- 1/2s γξ=-
0/()S y A s M h f γ=
式中1α——当混凝土强度不超过C50时,1α取为1.0,当混凝
土强度等级为C80时,1α取为0.94,期间按线性内插法,1α=1;
1-1截面:210/()s c M f bh αα==202.50×1000000/(1×16.7×4×1000×265×265)=0.043;
1
2
1(12)s ξα=--=1-0.5(1-20.021)⨯=0.043 1/2s γξ=-=1-0.043/2=0.978
0/()S y A s M h f γ==202.5×1000000/(0.978×210×265)=37202mm 2-2 截面:210/()s c M f bh αα==135.46×1000000/(1×16.7×4×1000×265×265)=0.029
1
2
1(12)s ξα=--=1-0.5(1-20.014)⨯=0.03 1/2s γξ=-=1-0.03/2=0.85
0/()S y A s M h f γ==135.46×1000000/(0.85×210×265) =2863.692mm 截面1-1配筋:1s A =74602mm >37202mm 截面2-2配筋:1s A =74602mm >2863.692mm 承台满足配筋要求!。
