电子技术基础含答案
电子技术基础复习试题与答案
一、选择题：
1．在杂质半导体中,少子浓度主要取决于( )
(A)掺入杂质的浓度、(B)材料、(C)温度
2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )
(A)放大状态 、(B)饱和状态、(C)截止状态
3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )
28．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出 应为______。
29．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM， 该ROM有______根地址线。
30．能够实现“线与”的TTL门电路叫______。
31．差分放大电路，若两个输入信号uI1=uI2，则输出电压，uO=0； 若 u I1=100V，u I2=80V则差模输入电压uId=20V；共模输入电压uIc=90V。
参考答案
一、选择题：1、C2、C3、C4、B5、C6、C7、C8、B9、B10、A
11、C12、B13、B14、C15、B16、A17、C18、A19、C
20、C21、A22、C23、B24、A25、A
二、填空题：1、自由电子、空穴2、单向导电
3、发射结正偏、集电结反偏4、差动
5、φA +φF=2nπ（n=0、1、2……） 、AF=1
(1)静态工作点IB，IC，UCE；
(2)电压放大倍数Au。
5．已知如图VＣＣ=12V，RB=100KΩ，RW=400KΩ，RC＝4KΩ，β＝37.5，
当滑动变阻器的触点在中间位置时求静态值并画直流负载线 （设UBE= 0 ）。 （10分）
7．写出下图输出与输入的关系表达式：
电子技术基础(含答案).docx
精品文档《电子技术基础》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电子技术基础》（编号为 08001）共有单选题 , 简答题 , 计算题 1, 作图题 1, 作图题 2, 计算题 2, 分析题 , 化简题等多种试题类型，其中，本习题集中有 [ 计算题 2, 作图题 2] 等试题类型未进入。
一、单选题1.测得 NPN三极管的三个电极的电压分别是U =1.2V ，U =0.5V ，U =3V，该三极管处在（）B E C状态。
A. 击穿B.截止C.放大D.饱和2.二极管的主要特性是（）。
A. 放大特性B.恒温特性C.单向导电特性D.恒流特性3.在 N 型半导体中（）。
A. 只有自由电子B. 只有空穴C.有空穴也有电子D. 没有空穴也没有自由电子4.三极管的两个PN结都正偏，则晶体三极管的状态是（）。
A. 放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管，当输入电流 I B=10μA时，I C=1mA；而 I B=20μA时，IC=1.8mA，则该三极管的交流电流放大系数为（）。
A.50B.80C.100D.1806.稳压管的稳压是其工作在（）。
A. 正向导通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、 -10V和 -9.3V，则该管为（）。
A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中，多数载流子的浓度主要取决于（）。
A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷9.测得 NPN型硅三极管三个电极电位分别为：U B=2.8V ， U E=2.1V ， U C＝ 3.6V ，则该管处于（）状态。
精品文档10.P 型半导体中的自由电子浓度（）空穴浓度。
A. 大于B.小于C.等于D.大于或等于11.N 型半导体是在纯净的本征半导体中加入（）。
A. 自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是（）。
电子技术基础课后答案 庄丽娟
1-6 电路如图所示，确定二极管是正偏还是反偏，并估算 UA~UD的值。（二极管为理想二极管）
图a:VD1 正向 偏置，UA= 6.67V ,UB= 6.67V ;
图b:VD2 反向 偏置，UC= 0V ,UD= 10V 。
10V
10V
第一章 半导体器件
习题解答
1-1 PN结单向导电性的具体含义是什么？正偏导通，反偏截止
1-2 稳压二极管与普通二极管有什么区别？
普通二极管具有单向导电性，正偏导通，反偏 截止，且反向电压过大后会击穿；
稳压二极管正偏时与普通二极管相同，反偏时 有一稳定的工作电压。 1-3 怎样用万用表判断二极管、晶体管的极性与好坏？
饱和：发射结、集电结均正偏； iC由外电路决定，与iB无关
截止：发射结反偏或零偏，集电结反偏； iB=0，iC≈0
1-5 填空题 1）在半导体中，参与导电的不仅有 自由电子 ，而且还 有 空穴 ，这是半导体区别导体导电的重要特征。N型半导 体主要靠 自由电子 导电，P型半导体主要靠 空穴 导电。
2）在常温下，硅二极管的死区电压约为 0.5 V，导通后在 较大电流下的正向压降约为 0.7 V；锗二极管的死区电压 约为0.1 V，导通后在较大电流下的正向压降约为0.3 V。
将万用表的选择开关置于电阻档，选择适宜的阻值量程（如：R×1K） 二极管：将万用表的红、黑表头分别接二极管的两端。 若两次测量结果都大（断路）或者都很小（短路），则表 示二极管已经损坏。
若两次测量结果一大一小，则测量结果很小时，黑表笔所 接端为二极管的正极 晶体管：见书P11~12页
1-4 晶体管在放大、饱和和截止三种工作状态下的电压偏 置特征和电流关系是什么？ 放大：发射结正偏，集电结反偏； iC≈βiB
电子技术基础题库含答案
模拟电子技术一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。
7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。
9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。
10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。
12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。
13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。
17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

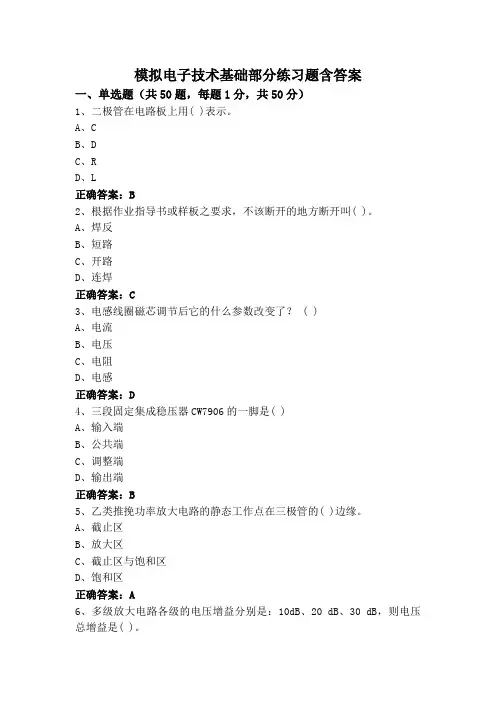

模拟电子技术基础部分练习题含答案
模拟电子技术基础部分练习题含答案一、单选题（共50题，每题1分，共50分）1、二极管在电路板上用( )表示。
A、CB、DC、RD、L正确答案：B2、根据作业指导书或样板之要求，不该断开的地方断开叫( )。
A、焊反B、短路C、开路D、连焊正确答案：C3、电感线圈磁芯调节后它的什么参数改变了？ ( )A、电流B、电压C、电阻D、电感正确答案：D4、三段固定集成稳压器CW7906的一脚是( )A、输入端B、公共端C、调整端D、输出端正确答案：B5、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、截止区B、放大区C、截止区与饱和区D、饱和区正确答案：A6、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C7、下列关于变压器表述不正确的是 ( )。
A、变压器的效率越高，各种损耗越小B、变压器在高频段和低频段的频率特性较中频段好C、变压器温升值越小，变压器工作越安全D、升压变压器的变比n<1正确答案：C8、在三极管放大电路中，三极管各极电位最高的是( )A、NPN管基极B、NPN管发射极C、PNP管集电极D、PNP管发射极正确答案：D9、衡量一个差动放大电路抑制零漂能力的最有效的指标是( )A、差模电压放大倍数B、共模电压放大倍数C、共模抑制比D、电路的对称性正确答案：C10、某三极管,测得其发射结反偏，集电结反偏，则该三极管处于( )。
A、放大状态B、截止状态C、饱和状态D、失真状态正确答案：B11、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、被烧坏B、电流基本正常C、击穿D、电流为零正确答案：B12、某多级放大电路的各级电压放大倍数分别为：1、100、-100，则总的电压放大倍数( )。
A、10000倍B、-10000倍C、1倍D、100倍正确答案：B13、共发射极放大器的输出电压和输人电压在相位上的关系是( )A、同相位B、相位差360°C、相位差90°D、相位差180°正确答案：D14、在基本放大电路中，集电极电阻Rc的作用是( )A、放大电流B、调节偏置电流IBQC、把放大的电流转换成电压D、防止输入信号被短正确答案：C15、在P型半导体中，自由电子浓度（）空穴浓度。

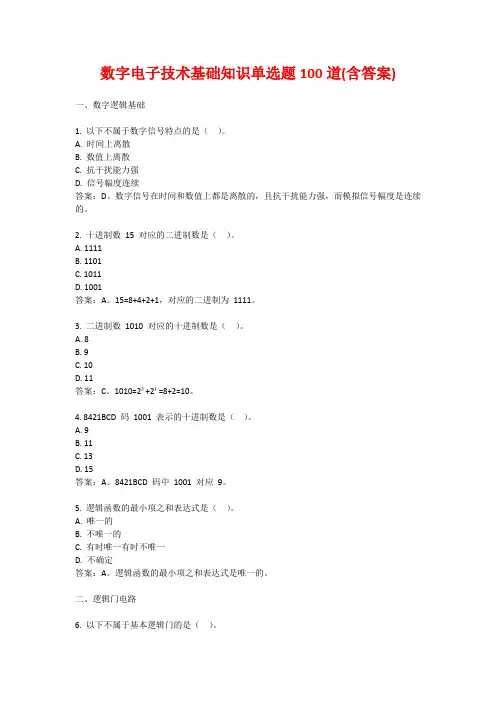

数字电子技术基础知识单选题100道(含答案)
数字电子技术基础知识单选题100道(含答案)一、数字逻辑基础1. 以下不属于数字信号特点的是（）。
A. 时间上离散B. 数值上离散C. 抗干扰能力强D. 信号幅度连续答案：D。
数字信号在时间和数值上都是离散的，且抗干扰能力强，而模拟信号幅度是连续的。
2. 十进制数15 对应的二进制数是（）。
A. 1111B. 1101C. 1011D. 1001答案：A。
15=8+4+2+1，对应的二进制为1111。
3. 二进制数1010 对应的十进制数是（）。
A. 8B. 9C. 10D. 11答案：C。
1010=2³+2¹=8+2=10。
4. 8421BCD 码1001 表示的十进制数是（）。
A. 9B. 11C. 13D. 15答案：A。
8421BCD 码中1001 对应9。
5. 逻辑函数的最小项之和表达式是（）。
A. 唯一的B. 不唯一的C. 有时唯一有时不唯一D. 不确定答案：A。
逻辑函数的最小项之和表达式是唯一的。
二、逻辑门电路6. 以下不属于基本逻辑门的是（）。
A. 与门B. 或门C. 非门D. 与非门答案：D。
与非门是由与门和非门组合而成，不属于基本逻辑门。
7. 三输入端与门的输出为0，当且仅当（）。
A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：A。
与门只有当所有输入都为1 时输出才为1，否则输出为0。
8. 三输入端或门的输出为1，当且仅当（）。
A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：D。
或门只要有一个输入为1 时输出就为1。
9. 非门的逻辑功能是（）。
A. 有0 出1，有1 出0B. 全0 出1，全1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。
非门对输入信号取反。
10. 与非门的逻辑功能是（）。
A. 有0 出1，全1 出0B. 全0 出1，有1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。
电子技术基础与技能题库与参考答案
电子技术基础与技能题库与参考答案一、单选题（共40题，每题1分，共40分）1、集成运算放大器实质是一个A、阻容耦合的多级放大器B、单级放大器C、直接耦合的多级放大器D、变压器耦合的多级放大器正确答案：C2、国产集成8421BCD译码器输出高电平有效的是A、T331B、T1042C、C301D、T4042正确答案：C3、为了保证开关电源的输出稳压，开关电源中必须设置( )电路。
A、自动脉宽调整B、整流滤波C、自激开关调整D、自动保护正确答案：A4、当硅二极管加上0.3V正向电压时，该晶体二极管相当于A、阻值很小的电阻B、内部短路C、小阻值电路D、阻值很大的电阻正确答案：D5、下列逻辑函数等式，正确的是A、A+B=AB、AB=A+BC、A+(B+C)=A+CD、AB+AC=A(B+C)正确答案：D6、Q0~Q3为74LS194的A、串行数据输出端B、并行数据输端C、串行数据输入端D、并行数据输出端正确答案：D7、如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500正确答案：B8、74LS194寄存器是( )位双向寄存器。
A、4B、8C、32D、16正确答案：A9、将二进制代码赋予的特定含义翻译出来称为A、奇偶效验B、数据选择器C、译码D、编码正确答案：C10、功率放大电路的最大效率是指A、输出功率与功放管上消耗功率的比值B、最大不失真输出功率与电源提供功率的比值C、电源提供的功率和输出功率的比值D、输出功率和输入功率的比值正确答案：B11、使用4个触发器进行级联而构成二进制计数器时，最多可以对从0到( )的二进制数进行计数。
A、12B、15C、32D、16正确答案：D12、将或非门电路的所有输入端连接在一起，可实现( )功能。
A、非B、或非C、与非D、或正确答案：A13、一个三级放大电路，测得第一级的电压增益为0dB，第二级的电压增益为40dB，第三级的电压增益为20dB，则总的电压增益为A、0dBB、60dBC、80D、800正确答案：B14、具有记忆功能的逻辑电路是A、加法器B、显示器C、计数器D、译码器正确答案：C15、测试二输入端与非门逻辑功能时，要测试( )种输入信号的输出情况。
电子技术基础测试题(含答案)
电子技术基础测试题（含答案）一、单选题（共50题，每题1分，共50分）1、共射极放大电路的交流输出波形下半周失真时为（）失真A、交越B、截止。
C、饱和。
正确答案：C2、与门的逻辑功能是。
A、全高为高。
B、部分高为高。
C、全低为高。
正确答案：A3、射极跟随器的特点是。
A、输入电阻大，输出电阻小。
B、输入电阻小，输出电阻大。
C、输入电阻大，输出电阻大。
正确答案：A4、JK触发器具有（）种逻辑功能。
A、4B、2C、3正确答案：A5、三极管的反向电流ICBO是由（）组成的。
A、多数载流子B、少数载流子。
C、多数载流子和少数载流直。
正确答案：B6、稳压电源是一种将交流电转化成稳定直流电的电路。
A、✔B、×正确答案：A7、多谐振荡器是一种无稳态触发器。
A、×B、✔8、为使电路输入电阻高，输出电阻低，应引入（）A、电流并联负反馈。
B、电流串联负反馈。
C、电压串联负反馈。
正确答案：C9、TTL器件输入脚悬空相当于输入（）电平A、负B、高C、低正确答案：B10、将二进制数1111011写成八进制数应是（）A、173B、1323C、177正确答案：A11、组合逻辑电路的输出与电路的原状态（）A、有关B、无关C、不一定正确答案：A12、PN结两端加正向电压时，那么参加导电的是（）A、既有多数载流子又有少数载流子。
B、少数载流子。
C、多数载流子。
正确答案：C13、逻辑代数运算于普通代数运算结果（）A、有的相同，有的不相同。
B、不想同C、相同正确答案：A14、集成运放在开环情况下，一定工作在非线性区。
A、×B、✔15、数字电路比模拟电路抗干扰能力（）A、强B、相同C、差正确答案：A16、同步二进制计数器一般由t触发器组成。
A、×B、✔正确答案：B17、在由运放组成的电路中运放工作在非线性状态的电路是。
（）A、电压比较器。
B、差值放大器。
C、反相放大器。
正确答案：A18、共射极放大电路的交流输出波形上半周失真时为（）失真A、截止。
电子技术基础与技能试题与参考答案
电子技术基础与技能试题与参考答案一、单选题（共40题，每题1分，共40分）1、74LS192是( )进制可逆计数器。
A、同步、十B、同步、十六C、异步、十D、异步、十六正确答案：A2、74LS194寄存器无论有无CP，寄存器中的内容不变，M1、 M0为A、M1=0,M0=1B、M1=1，M0=0C、M1=M0=1D、M1=M0=0正确答案：D3、利用二极管反向电击穿时两端电压保持稳定的特性来稳定电路两点电压的二极管称为A、整流二极管B、变容二极管C、光电二极管D、稳压二极管正确答案：D4、构成四位寄存器需选用触发器的个数为A、2B、4C、3D、1正确答案：B5、主从型JK触发器,当J=K=1时，CP的频率f=200Hz，则Q的频率为A、200HzB、400HzC、100HzD、50Hz正确答案：C6、数字信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：A7、电子型半导体的形成是通过在本征半导体中掺入微量的A、三价元素B、四价元素C、六价元素D、五价元素正确答案：D8、用模拟万用表欧姆挡测试二极管，若红表笔接正极、黑表笔接负极时，读数为30kΩ，表笔对调后测得电阻为10kΩ，则该二极管A、内部已短路，不能使用B、内部已断，不能使用C、没有坏，但性能不好D、性能良好正确答案：C9、开关电源若不能启动，应重点调整A、调整管基极偏置B、脉宽控制级C、误差放大级D、脉冲变压器正确答案：A10、半导体中的空穴和自由电子数目相等，这样的半导体称为A、N型半导体B、杂质半导体C、本征半导体D、P型半导体正确答案：C11、下列说法正确的有A、普通编码器可同时处理两个或两个以上的编码请求B、编码和译码是不可相逆的C、优先编码器任何时刻只允许输入一个编码请求有效D、N位二进制代码可以表示2N个信号正确答案：C12、主从JK触发器的状态变化，发生在时钟脉冲的A、上升沿B、下降沿C、高电平期间D、低电平期间正确答案：B13、若逻辑函数L=( )( )，则L可简化为A、L=A+BCB、L=AB+CC、L=AC+BD、L=ABC正确答案：A14、甲类功放的效率低是因为A、静态电流过大B、变压器效率低C、单管放大的能力小D、管子通过交流电流正确答案：A15、能防止空翻的触发器是A、与非门构成的基本RS触发器B、或非门构成的基本RS触发器C、同步RS触发器D、主从RS触发器正确答案：D16、普通二极管导通时，则二极管两端所加的电压是A、无偏置B、正向偏置C、零偏置D、反向偏置正确答案：B17、进行TTL门电路逻辑功能测试时，低电平是指低于A、1VB、0.8VC、2VD、0.3V正确答案：B18、下列说法中正确的是A、体现晶体三极管电流放大特性的公式是B、锗材料晶体三极管的饱和压降是0.1VC、晶体三极管具有能量放大作用D、硅材料晶体三极管的导通电压是0.3V正确答案：B19、基本RS触发器改为同步RS触发器，主要解决的问题是A、输入端的约束B、输入端RS的直接控制C、不稳定状态D、计数时空翻正确答案：B20、LED数码管显示不含小数点的数通常由( )段组成。
电子技术基础习题答案
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。
空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。
5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。
检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。
6、单极型晶体管又称为场效应（MOS）管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。
二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。
（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
电子技术基础复习题及答案
电子技术基础复习题及答案一、选择题1.下列哪种元件被广泛应用于逻辑门电路中？A. 电阻B. 电容C. 晶体管D. 电感答案：C2.以下哪个元件可以将交流电转换成直流电？A. 电容B. 反向阻止二极管C. 普通二极管D. NPN 晶体管答案：B3.下列哪个元件的阻值可以随输入信号的变化而变化？A. 可调电阻器B. 电阻C. 电感D. 电容答案：A4.以下哪个元件用于在电路中存储数据？A. 电阻B. 电容C. 晶体管D. 二极管答案：B5.下列哪个元件用于限制电路中的电流？A. 电阻B. 电容C. 晶体管D. 电感答案：A二、填空题6.一个电路中，有一个电源和两个电阻分别为10 Ω 和20 Ω，求电路总电阻。
答案：30 Ω7.以下哪个定律用于计算电路中的电压？答案：欧姆定律8.以下哪个定律用于计算电路中的电流？答案：基尔霍夫定律9.在直流电路中，电容器的电压和电流的关系为I = C dU/dt。
答案：I = C dU/dt三、简答题10.什么是 P 型半导体和 N 型半导体？答：P 型半导体是通过在硅片中添加杂质元素，如硼 (B) 等，使得硅片中存在过多的空穴来形成的。
N 型半导体则是加入不同的杂质，如砷 (As) 等，以形成过量的自由电子。
11.什么是逻辑门？答：逻辑门是指用于数字电路中的基本电路元件，以处理输入信号以产生输出信号的设备。
常见的逻辑门有与门、或门、非门、异或门等。
四、编程题12.写一个 Python 函数，以计算并返回一个电路总电阻。
该函数应该接受一个包含所有电阻值的列表参数。
def calculate_total_resistance(resistances):total =0for resistance in resistances:total += resistancereturn total本文涵盖了电子技术基础中的多个主题，包括逻辑门、半导体、电路中的电压和电流以及电容器和电阻的定律。
电子技术基础习题带答案
理论测验一、单项选择题：1．不属于对助焊剂的要求的是 CA、常温下必须稳定,熔点应低于焊料B、在焊接过程中具有较高的活化性,较低的表面张力,粘度和比重应小于焊料C、绝缘差、无腐蚀性、残留物无副作用,焊接后的残留物难清洗D、不产生有刺激性的气味和有害气体,熔化时不产生飞溅或飞沫2．松香酒精溶液的松香和酒精的比例为 BA、1：3B、3：1C、任何比例均可3．烙铁头按照材料分为合金头和纯铜头,使用寿命长的烙铁头是 AA、合金头B、纯铜头4．焊接一般电容器时,应选用的电烙铁是 AA、 20W内热式B、35W内热式C、60W外热式D、100W外热式5．150W外热式电烙铁采用的握法是 BA、正握法B、反握法C、握笔法6．印刷电路板的装焊顺序正确的是 CA、二极管、三极管、电阻器、电容器、集成电路、大功率管,其它元器件是先小后大;B、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先大后小;C、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先小后大;D、电阻器、二极管、三极管、电容器、集成电路、大功率管,其它元器件是先大后小; 7．在更换元器件时就需要拆焊,属于拆焊用的工具的是 AA、电烙铁、铜纺织线、镊子B、电烙铁、铜纺织线、螺丝刀C、电烙铁、镊子、螺丝刀D、铜纺织线、镊子、螺丝刀二、多项选择题1．焊点出现弯曲的尖角是由于 ABA、焊接时间过长,烙铁撤离方向不当B、焊剂太多,烙铁撤离方向不当C、电烙铁功率太大造成的D、电烙铁功率太小造成的2．焊接一只低频小功率三极管应选用的电烙铁是 AA、20W内热式B、35W内热式C、50W外热式D、75W外热式３．75W外热式电烙铁 BA、一般做成直头,使用时采用握笔法B、一般做成弯头,使用时采用正握法C、一般做成弯头,使用时采用反握法D、一般做成直头,使用时采用正握法４．下列电烙铁适合用反握法的是 DA、20WB、35WC、60WD、150W５．20W内热式电烙铁主要用于焊接 DA、8W以上电阻B、大电解电容器C、集成电路D、以上答案都不对６．焊点表面粗糙不光滑 BA、电烙铁功率太大或焊接时间过长B、电烙铁功率太小或焊丝撤离过早C、焊剂太多造成的D、焊剂太少造成的７．电烙铁“烧死”是指 CA、烙铁头不再发热B、烙铁头粘锡量很多,温度很高C、烙铁头氧化发黑,烙铁不再粘锡D、烙铁头内电热丝烧断,不再发热８．一般电烙铁有三个接线柱,其中一个是接金属外壳的,接线时应 BA、用三芯线将外壳保护接地B、用三芯线将外壳保护接零C、用两芯线即可,接金属外壳的接线柱可空着９．所谓夹生焊是指 CA、焊料与被焊物的表面没有相互扩散形成金属化合物B、焊料依附在被物的表面上,焊剂用量太少C、焊件表面晶粒粗糙,锡未被充分熔化;三、判断题1．在检测电阻的时候,手指可以同时接触被测电阻的两个引线,人体电阻的接入不会影响测量的准确性; ×2．在应用SMT的电子产品中分为两种安装方式：完全表面安装和混合安装; √3．笔握法适用于小功率的电烙铁焊接印制板上的元器件; √4．焊接时每个焊点一次焊接的时间应该是3～5秒; ×四、简答题：1．在焊接过程中,助焊剂的作用是什么答：1除去氧化物;为了使焊料与工件表面的原子能充分接近,必须将妨碍两金属原子接近的氧化物和污染物去除,助焊剂正具有溶解这些氧化物、氢氧化物或使其剥离的功能;2防止工件和焊料加热时氧化;焊接时,助焊剂先于焊料之前熔化,在焊料和工件的表面形成一层薄膜,使之与外界空气隔绝,起到在加热过程中防止工件氧化的作用; 3降低焊料表面的张力;使用助焊剂可以减小熔化后焊料的表面张力,增加其流动性,有利于浸润;2．怎样做可以避免烙铁头烧死,烙铁不再粘锡答：烙铁头不粘锡主要是其温度过高,表面氧化所致,首先要在烙铁加热后在松香里反复摩擦去掉氧化皮,再沾上焊锡就可以了;3．电烙铁的握法有哪几种正握法主要适用于什么场合答：电烙铁的握法有正握、反握和笔握;正握法适于中等功率烙铁或带弯头电烙铁的操作;4．电子产品组装时,元件安装有哪些标准答：1元件器的标志方向应按照图纸规定的要求,安装后能看清元件上的标志;若装配图上没有指明方向,则应使标记向外易于辨认,并按从左到右、从下到上的顺序读出;2元器件的极性不得装错,安装前应套上相应的套管;3安装高度应符合规定要求,同一规格的元器件应尽量安装在同一高度上;4安装顺序一般为先低后高,先轻后重,先易后难、先一般元器件后特殊元器件;5元器件在印制电路板上的分布应尽量均匀、疏密一致,排列整齐美观;不允许斜排、立体交叉和重叠排列;6元器件外壳和引线不得相碰,要保证1mm左右的安全间隙,无法避免时,应套绝缘套管;7元器件的引线直径与印制电路板焊盘孔径应有～0.4mm的合理间隙;8MOS集成电路的安装应在等电位工作台上进行,以免产生静电损坏器件,发热元件不允许贴板安装,较大的元器件的安装应采取绑扎、粘固等措施;5．电子产品装配工艺文件包括哪几部分答：、由四个部分组成：企业区分代号、该工艺文件的编制对象设计文件的十进分类编号、工艺文件简号以及区分号;理论测验一、判断题：1. 逻辑变量的取值,１比０大; ×2. 因为逻辑表达式A+B+AB=A+B成立,所以AB=0成立; ×3．在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号; ×4．组合逻辑电路的特点是具有记忆功能×5．只用与非门不能实现Y=A B＋BC; × 6译码显示器既要完成译码功能,还有将译码后的结果或数据显示出来; √7．优先编码器对同时输入的信号中只对优先级别最高的一个信号编码; √8．半导体数码管采用共阴极方式时,译码器输出低电平驱动相应的二极管发光; ×9.同或门的逻辑功能是“相同出0,相异出1”; ×10.译码器的功能是将二进制数码还原成给定的信息; √二、填空题1.有一数码,作为自然二进制数时,它相当于十进制数 147 ;2.优先编码器允许同时输入两个以上的编码信号,但工作时只对优先级别高的输入信号进行编码,其余的输入信号可看成无效信号 ;3.客观事物的最基本的逻辑关系有_与逻辑、_或逻辑和_非_逻辑三种;个“1”连续进行非运算,其结果是 0 ;与非门多余的输入端应接高电平 ;6.同或门和异或门的关系可以用非逻辑关系表示;7.对TTL与非门闲置端不用的处理方法是悬空 ;8.组合逻辑电路的设计步骤是根据实际要求的逻辑关系建立真值表、由真值表写出逻辑表达式、化简逻辑表达式、画逻辑电路图 ;9.译码显示器是先将输入的二进制码译码成十进制数的信号,再利用译码输出驱动显示数字;三、选择题：1.十进制整数转换成二进制整数一般采用 B 方法;A. 除2取整法B. 除2取余法C. 乘2取整法D. 除10取余法2．当A = B = 0时,能实现Y = 1的逻辑运算是 C ;A．Y = AB B．Y = A+B C．Y A B=+=+D．Y A B 3．二进制的减法运算法则是 D ;A．逢二进一B．逢十进一C．借一作十D．借一作二4．MOS或门的多余输入端应 C ;A．悬空B．接高电平C．接低电平D．高低电平均可5．组合逻辑电路应该由哪种器件构成 C ;A．触发器B．计数器C．门电路D．振荡器6．三位二进制编码器输出与输入端的数量分别为 B ;A．3个和2个B．3个和8个C．8个和3个D．2个和3个7．七段显示译码器,当译码器七个输出端状态为abcdefg = 0110011时,高电平有效,输入一定为 C ;A．0011 B．0110 C．0100 D．0101 8．下列门电路,不属于基本门电路 D ;A．与门B．或门C．非门D．与非门9．组合逻辑电路的特点有 A ;A．电路某时刻的输出只决定于该时刻的输入B．含有记忆元件C．输出、输入间有反馈通路D．电路输出与以前状态有关10．TTL逻辑电路是以 A 为基础的集成电路;A．三极管B．二极管C．场效应管D．不能确定四、问答题：1. 十进制转换成二进制的具体转换方法是什么答：十进制数的整数部分采用“除2取余法”；小数部分采用“乘2取整法”;2. 分别描述异或门和同或门的逻辑功能,并说明他们之间的关系;答：异或门的逻辑功能是：同为0,异为1;同或门的逻辑功能是：同为1,异为0;异或逻辑和同或逻辑之间是非逻辑关系;3．简述图7-4中与发光二极管串联电阻的作用,如果将电阻值更换为100kΩ,则发光二极管还能正常发光吗为什么答：电路中与发光二极管串联的的电阻起到分压作用;如果将阻值更换为100kΩ,会导致电流过小,使二极管不能正常发光;4.译码的含义是什么为什么说译码是编码的逆过程译码器和编码器在电路组成上有什么不同答：译码的含义是把某种输入代码翻译成一个相应的信号输出;由于编码是将各种输入信息编成二进制代码输出,所以说译码是编码的逆过程;编码器电路有n2个输入端,则有n个输出端；而译码器电路有n个输入端,则有n2个输出端;理论测验一、判断题：1.脉冲技术现在已经广泛应用于电子计算机、自动控制、遥控遥测、电视、雷达和广播通讯等许多领域; √2.正弦波属于脉冲波的特殊形式; ×3.矩形波是脉冲波的常用波形之一,理想的矩形波都有一个上升边沿和下降边沿,中间为平顶部分; √电路中电容器的充电速度与R和C的大小有关,放电的速度取决于时间常数√积分电路的工作特点是对脉冲信号起到“突出恒定量,压低变化量”的作用;√微分电路的工作特点是对脉冲信号起到“突出变化量,压低恒定量”; √7.多谐振荡器是一种能自动反复输出矩形脉冲的自激振荡电路,并且含有丰富的多次谐波; √8．施密特触发器广泛用于将连续变化的波形,如三角波、正弦波等变换成矩形波;√9．A/D转换器是用来通过一定的电路将模拟量转变为数字量;模拟量可以是电压、电流等电信号,也可以是压力、温度、湿度、位移、声音等非电信号; √10. 数/模转换器DAC的主要性能参数是分辨率、线性误差、建立时间、温度灵敏度和输出电平; √二、填空题1.电阻R和电容C构成的简单电路叫RC电路,常用于脉冲波形变换的电路是RC微分电路和 RC积分电路;2. 微分电路是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成一对正、负极性的尖峰脉冲波;3. 积分电路也是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成三角波,也叫锯齿波;4.触发器的两种输出状态是高电平或低电平,如果其中一个是稳定状态而另一个是暂稳状态,这种触发器称为单稳态触发器 ;5.常用的集成施密特触发器有两种类型,一种是 TTL 施密特触发器,另一种是CMOS 施密特触发器;6. 单稳态触发器不仅能用于延时电路,而且可以把不规则的波形变换成幅度和宽度都相等的脉冲形;7 多谐振荡器工作时,不需要外加触发信号,电路的输出状态会在高低电平两种状态间反复不停地翻转,没有稳定的状态,所以又称无稳态电路;;三、选择题：1．脉冲数字系统中,经常要处理脉冲的产生、延时、整形等问题,而实现这些功能的电路有 ABC ;A、多谐振荡器B、单稳态触发器C、施密特触发器D、正弦波发生器2.下列集成电路中属于单稳态触发器的是 ABC ;A、CT74121B、CT74LS123C、CT74122D、NE5553. 下列集成电路属于CMOS型施密特触发器组件的是 AD ;A、CC40106B、CT74LS132C、CT7414D、CC40934．把经过计算机分析处理的数字信号转换成模拟信号,去控制执行机构的器件,称为数模转换器,即 B 转换器;A、A/DB、D/AC、TTLD、CMOS5．A/D转换后,输出的数字信号可以有ABCD 等;A、8位B、10位C、12位D、16位6．555定时器是一种数字与模拟混合型的中规模集成电路,应用广泛;外加电阻、电容等元件可以构成ABC等典型电路;A、多谐振荡器B、单稳电路C、施密特触发器D、稳压器四、问答题：1.什么是脉冲信号矩形波的主要参数是什么答：脉冲指含有瞬间突然变化、作用时间极短的电压或电流称为脉冲信号;矩形波的主要参数如下： 1 脉冲幅度Vm 2 上升时间tr 3 下降时间tf 4 脉冲宽度tp 5 脉冲周期T;2. 简述555定时器引脚功能答：1 8脚是集成电路工作电压输入端,电压为5～18V;2 1脚为地;32脚为触发输入端;43脚为输出端;5 6脚为阈值端;64脚是复位端;75脚是控制端;87脚称放电端;3. 555定时器可以构成的常见电路是那三种,各有什么特点答：555定时器可以构成的常见电路有单稳态触发器、多谐振荡器和施密特触发器;多谐振荡器的特点：无外输入信号、外围有RC元件、且6、2端短接在一起;单稳态触发器的特点：有一外输入信号、外围有RC元件、6、2端分开且分别与它们连接;施密特触发器的特点：外围没有RC元件、6、2短接、并引入外输入信号;4. A/D和D/A转换各是什么意思答： A/D转换是指将模拟量转变为数字量;D/A转换是指将数字量转换成模拟量;理论测验一、判断题：1.触发器属于组合逻辑电路;×2.触发器具有两个状态,一个是现态,另一个是次;×3．时钟脉冲的作用是使触发器翻转;×4.主从JQ触发器和边沿JK触发器的逻辑功能相同;×5．基本RS触发器可以由两个或非门交叉耦合构成;√6. 即使电源关闭,移位寄存器中的内容也可以保持下去;√7. 所有的触发器都能用来构成计数器和移位寄存器;×8.移位寄存器74LS194可串行输入并行输出,但不能串行输入串行输出;×9. 同步计数器的计数速度比异步计数器快;√10．移位寄存器只能串行输入;×二、填空题1. 基本RS触发器,当、都接高电平时,该触发器具有_ 保持功能;2.同步RS触发器状态的改变与同步信号CP 同步;3.时序电路通常包组合电路和存储电路两个组成部分;4．主从触发器是一种能防止空翻的触发器;触发器是在JK触发器基础上,增加一个与非门,把J和K两个输入端合为一个输入端D 组成的;6．仅具有“置0”、“置1”功能的触发器叫 T触发器 ;7．时序电路的次态输出不仅与即时输入有关,而且还与现态有关;8．在一个CP脉冲作用期间,触发器状态产生二次或多次翻转称＿＿空翻＿现象;9．JK触发器的逻辑功能为＿置0 、＿置1＿、＿翻转＿和＿保持＿;10．将JK触发器的两个输入端接在一起,就构成了＿＿D＿＿触发器,其逻辑功能为＿＿置0＿＿和＿置1＿;三、选择题：1. R-S型触发器不具有 B 功能;A. 保持B. 翻转C. 置1D. 置02. 触发器的空翻现象是指 CA.一个时钟脉冲期间,触发器没有翻转；B.一个时钟脉冲期间,触发器只翻转一次C.一个时钟脉冲期间,触发器发生多次翻转D.每来2个时钟脉冲,触发器才翻转一次3. 下列触发器中不能用于移位寄存器的是 C ;触发器触发器 C.基本RS触发 D.负边沿触发D触发器4.触发器是一种 B ;A、单稳态电路B、双稳态电路C、无稳态电路5.下面4种触发器中,抗干扰能力最强的是 CA.同步D触发器B.主从JK触发器C.边沿D触发器D.同步RS触发器6. 对于JK触发器,若希望其状态由0转变为1,则所加激励信号是 D=0X =X0 =X1 =1X7．仅具有保持和翻转功能的触发器是 DA．JK触发器 B;RS触发器 C;D触发器 D;T触发器8．对于JK触发器,输入J=0,K=1,CP时钟脉冲作用后,触发器的Q n+1应为AA．0 B.1 C.可能为0,也可能为1 D. 与Q n 有关四、问答题：1．怎样实现普通机械式开关的防抖功能答：用两个按键S1、S2、CD4011等构成了一个无抖动开关;电路如图所示;用集成块CD4011内部的两个与非门连接成一个基本RS触发器,当按钮开关S3、S2闭合时可使RS触发器复位端R和置位端S的电平变为0,断开时可使R、S的电平变为1;通过S3、S2可给RS触发器设置输入状态,从而决定输出状态;当S3闭合、S2断开时,R=0,S=1,触发器的输出端Q=0,LED2不会点亮,当S3断开、S2闭合时,R=1,S=0,触发器的输出端Q=1,LED2点亮;当S3、S2都断开时,R=S=1,触发器的输出端Q保持原来的状态即R=S=1之前的那个状态,输出端Q的电平变化,相当于开关的闭合和断开;这种闭合与断开是无抖动的可用示波器在测试点P3观察Q端的电平变化,是矩形波;2.怎样由JK触发器构成D触发器答：在JK触发器的基础上,增加一个与非门把J、K两个输入端合为一个输入端D,CP为时钟脉冲输入端;这样,就把JK触发器转换成了D触发器;3.什么是触发器的空翻现象答：在一个时钟脉冲周期中,触发器发生多次翻转的现象叫做空翻;4．查阅资料,画出用D触发器构成一个4位右移寄存器的原理图,并说明工作过程;答：用D触发器构成的四位移位寄存器,当CP上升沿同时作用于所有触发器时,触发器输入端的状态都为现态;于是,CP上升沿到达之后,各触发器按状态函数进行状态转换;输人代码DI存人触发器F0,Q1按Q0原来状态翻转,Q2按Q1原来状态翻转、Q3按Q2原来状态翻转;总的看来,移位寄存器中的代码依次右移了一位;可见,经过4个CP信号后,串行输入的四位代码全部移入了移位寄存器,并在四个输出端得到并行输出代码;利用移位寄存器可实现代码的串行—并行转换;若再加4个CP信号,寄存器中的四位代码还可以从串行端依次输出;。
电子技术基础(含答案)
83.已知图所示电路中晶体管的＝100，rbe=1kΩ。
（1）现已测得静态管压降UCEQ＝6V，估算Rb约为多少千欧；
（2）若测得 和 的有效值分别为1mV和100mV，则负载电阻RL为多少千欧？
84.放大电路如图所示，已知图中Rb1＝10kΩ， Rb2＝2．5kΩ，Rc＝2kΩ，Re＝750Ω，RL＝1．5kΩ，Rs＝10kΩ，Vcc＝15V，β＝150。设Cl，C2，C3都可视为交流短路，试用小信号分析法计算电路的电压增益AV，源电压放大倍数AVS，输入电阻Ri，输出电阻Ro。
21.如果三极管的发射结反偏，则三极管处于的状态是（ ）
A.放大B.饱和C.截止D.倒置
22.共射极放大电路的交流输出波形上半周失真时为（ ）失真。
A.饱和B.截止C.交越D.频率
23.射极输出器的主要特点是（ ）
A.电压放大倍数无穷大，输出电阻高，输入电阻低
B.电压放大倍数接近1，输出电阻低，输入电阻高
A 增大 B 减小 C 不变 D 等于零
16.以下电路中，可用作电压跟随器的是（ ）。
A．差分放大电路B．共基放大电路C．共射放大电路D．共集放大电路
17.共模抑制比KCMRR是（ ）。
A. 差模输入信号与共模输入信号之比
B. 输入量中差模成份与共模成份之比
C. 差模放大倍数与共模放大倍数(绝对值)之比
C.除放大电路以外还有信号通道 D.输出与输入信号成非线性的关系
40.对于放大电路，所谓开环是指（ ）。
A．无信号源 B．无反馈通路 C．无电源 D．无负载
41.整流的目的是（ ）。
A.将交流变为直流 B.将高频变为低频 C.将正弦波变为方波D.将直流变为交流
《电子技术基础》(晶体管+集成运放)试题集+答案
《电子技术基础》（晶体管+集成运放）试题集+答案一．填空题：（22题）1.PN结正向偏置时，应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
8.小功率三极管的输入电阻经验公式= 30 0+9.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器，两输入端电位差=0。
20.线性状态的理想集成运算放大器，两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
二．是非题：（正确=“+”，错误=“—”）（共26题）1.（+）发射结反向偏置的三极管一定工作在截止状态。
2.（—）三极是电压放大器件。
3.（+）3DA1型三极管是硅管高频大功率晶体管。
4.（—）变压器也能把电压升高，所以变压器也是放大器。
5.（+ ）放大器工作时，电路同时存在直流和交流分量。
6.（—）对放大器来说一般希望输入电阻小、输出电阻大。
7.（+ ）固定偏置放大器的缺点是静态工作点不稳定。
8.（—）实际放大电路常采用分压式偏置，是因为U i大。
9.（+ ）多级放大电路总的增益等于各级增益之和。
电工电子技术基础与技能模拟考试题(含参考答案)
电工电子技术基础与技能模拟考试题（含参考答案）一、判断题（共100题，每题1分，共100分）1、三相发电机各相绕组的始端和末端之间的电压为线电压。
A、正确B、错误正确答案：B2、电容C是衡量电容器储存电荷多少的物理量。
A、正确B、错误正确答案：B3、按半导体材料分类，有锗管和硅管两种。
A、正确B、错误正确答案：A4、保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。
A、正确B、错误正确答案：A5、印刷线路板只导电，不耐热。
A、正确B、错误正确答案：B6、在扑灭电气火灾的明火时，用气体灭火器扑灭。
A、正确B、错误正确答案：A7、两个不同频率的正弦交流电，相位差就等于初相之差。
A、正确B、错误正确答案：B8、三相对称负载时有功功率为线电压与线电流的乘积。
A、正确B、错误9、电阻并联后的总电阻值小于其中任一只电阻的阻值。
A、正确B、错误正确答案：A10、三相异步电动机的起动电流一般可达额定电流的4-7倍。
A、正确B、错误正确答案：A11、保护接零的首要作用是降低故障设备外壳的对地电压。
A、正确B、错误正确答案：B12、只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。
A、正确B、错误正确答案：A13、双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成，如QF表示断路器。
A、正确B、错误正确答案：A14、可以采用并联电容补偿法提高感性电路的功率因数。
A、正确B、错误正确答案：A15、单相异步电动的构造和三相异步电动机相似，也是由定子和笼型转子两个基本部分组成。
A、正确B、错误正确答案：A16、复合按钮在按动时，动合触点先闭合，动断触点后断开。
A、正确B、错误17、导线的基本操作有导线绝缘层的剖削、导线的连接、导线的封端和导线绝缘层的恢复等。
A、正确B、错误正确答案：A18、半导体的热敏性是指半导体的导热性能好，如热敏电阻等。
电工电子技术基础与技能复习题含答案
电工电子技术基础与技能复习题含答案一、判断题（共100题，每题1分，共100分）1.由于大规模集成电路的发展，印制板应用在印制导线细、间距小、高频的工作场合。
A、正确B、错误正确答案：A2.家庭安装的电表是测量电功率的仪表。
A、正确B、错误正确答案：B3.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B4.三相对称电动势的瞬时值之和为0。
A、正确B、错误正确答案：A5.与非门的逻辑功能是“全0出1，有1出0”。
A、正确B、错误正确答案：B6.在本征半导体中，自由电子和空穴是独自产生的，互相无关联。
A、正确B、错误正确答案：B7.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A8.电流互感器在运行中，其二次绕组不允许开路。
A、正确B、错误正确答案：A9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。
A、正确B、错误正确答案：A10.由于电度表的铝盘的转速与电路实际消耗的功率成正比，所以通过观察铝盘转速的高低就可以判断电路是负荷的大小。
A、正确B、错误正确答案：A11.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A13.R-L-C串联谐振又叫做电流谐振。
A、正确B、错误正确答案：B14.变压器的电源电压一般不得超过额定电压的±10%。
A、正确B、错误正确答案：A15.对于螺口灯座，相线必须接在螺口灯座中心的接线端上，零线接在螺口的接线端上，千万不能接错，否则就容易发生触电事故。
A、正确B、错误正确答案：A16.电阻器的阻值及精度等级一般用文字、数字、色环直接印于电阻器上。
当电阻器允许偏差为±10％时用白色表示。
A、正确B、错误正确答案：B17.一般调试的程序分为通电前的检查和通电调试两大阶段。
(完整版)电子技术基础(含答案)
《电子技术基础》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电子技术基础》（编号为08001）共有单选题,简答题,计算题1,作图题1,作图题2,计算题2,分析题,化简题等多种试题类型，其中，本习题集中有[计算题2,作图题2]等试题类型未进入。
一、单选题1.测得NPN三极管的三个电极的电压分别是U B=1.2V，U E=0.5V，U C=3V，该三极管处在（）状态。
A. 击穿B. 截止C. 放大D. 饱和2.二极管的主要特性是（）。
A.放大特性B.恒温特性C.单向导电特性D.恒流特性3.在N型半导体中（）。
A.只有自由电子B.只有空穴C.有空穴也有电子D.没有空穴也没有自由电子4.三极管的两个PN结都正偏，则晶体三极管的状态是（）。
A.放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管，当输入电流I B=10μA时，I C=1mA；而I B=20μA时，I C=1.8mA，则该三极管的交流电流放大系数为（）。
A.50B.80C.100D.1806.稳压管的稳压是其工作在（）。
A.正向导通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、-10V和-9.3V，则该管为（）。
A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中，多数载流子的浓度主要取决于（）。
A. 温度B. 掺杂工艺C. 杂质浓度D. 晶体缺陷9.测得NPN型硅三极管三个电极电位分别为：U B=2.8V，U E=2.1V，U C＝3.6V，则该管处于（）状态。
A.饱和B.截止C.放大D.击穿10. P型半导体中的自由电子浓度（）空穴浓度。
A.大于B.小于C.等于D.大于或等于11. N型半导体是在纯净的本征半导体中加入（）。
A.自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是（）。
A.发射结正偏，集电结正偏B.发射结反偏，集电结正偏C.发射结正偏，集电结反偏D.发射结反偏，集电结反偏13.下列关于半导体的说法正确的是（）。
《电子技术基础》(晶体管电路+集成运放)试卷+参考答案
《电子技术基础》（晶体管电路+集成运放）试卷学校：班级姓名学号一．填空题：（每题1分，共12分）1.PN结正向偏置时，应该是P区的电位比N区的电位。
2.硅二极管导通时的正向管压降约为。
3.工作在截止和饱和状态的三极管可作为器件使用。
4.三极管的极限参数分别是I CM、P CM和。
5.在共射极放大电路中输出电压和输入电压的相位。
6.反馈放大器是由电路和反馈电路组成。
7.电压负反馈的作用是。
8.反馈信号增加原输入信号的反馈叫。
9.放大直流信号时放大器应采用的耦合方式为。
10.为克服零漂常采用长尾式和差动放大电路。
11.集成运放按电路特性分类可分为通用型和型。
12.单门限电压比较器中的集成运放属于应用。
二．是非题：（正确“+”，错误“—”每题1分共13分）1.（）发射结反向偏置的三极管不一定工作在截止状态。
2.（）3DA1型三极管是硅管高频小功率晶体管。
3.（）放大器工作时，电路不同时存在直流和交流分量。
4.（）对放大器来说一般希望输入电阻小、输出电阻大。
5.（）固定偏置放大器的优点是静态工作点不稳定。
6.（）阻容耦合放大电路不存在零漂问题。
7.（）负反馈不能改善放大电路的性能。
8.（）负反馈可以使电路的放大倍数提高。
9.（）振荡器中依靠非线性元件不可以实现稳幅振荡。
10.（）射极输出器输入电阻小，输出电阻也小。
11.（）甲乙类功放要消除交越失真，三极管不要有偏流。
12.（）乙类功率放大器静态时，功率消耗最大。
13.（）差模输入电阻越小，集成运放的运算精度越高。
三．选择题：（每题1分，共23分）1. 许多半导体受光照时，导电性能（）A. 不变B. 增加C. 减弱D. 不确定2. 下列（）不是二极管的主要参数。
A. 最大电流B. 电流放大倍数C. 耐压D. 反向电流3. 交通信号灯采用的是（）二极管。
A. 光电B. 发光C. 变容D. 稳压4. 三极管是一种（）控制型半导体器件。
A. 电压B. 电流C.既是电压又是电流D.功率5.三极管的输出特性曲线中，当I B减少时，其（）平移。
电子技术基础试题及答案10套.docx
电子技术基础试题(八)一、填空题(每题3分，共3()分)1、P N结具有单向导电特性性能。
2、一般情况下，晶体三极管的电流放大系数随温度的增加而丿迖。
3、射极输出器放在中间级是兼用它的输入电阻大和输出电阻小的特点,起阻抗变换作用。
4、只冇当负载电阻R L和信号源的内阻口相等时，负载获得的功率最大，这种现象称为阻抗匹配。
5、运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。
6、功率放大器按工作点在交流负载线上的位置分类有：甲类功放,乙类功放和甲乙类功放电路。
7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管捉供少量」偏流I BQ ,以减少交越失真。
8、带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放人屯路和调整元件四个部分组成。
9、逻辑代数的三种基木运算是_逻辑乘、逻辑加和逻辑非。
10、主从触发器是一种能防止空翻现彖的实用触发器。
二、选择题(每题3分，共30分)1.晶体管二极管的正极的电位是一10V,负极电位是一5V,则该晶体二极管处于:(C )。
A.零偏B.反偏C.止偏2.若品体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：(A )oA.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3.某三级放大器中，每级电压放大倍数为Av,则总的电压放大倍数：(B )。
A.3A VB.A3VC.Aj/3D.A V4.正弦波振荡器中正反馈网络的作用是：(A )。
A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5.甲类单管功率放大电路中结构简单，但最大的缺点是：(C )。
A.冇交越失真B.易产生自激C.效率低6.有两个2CW15稳压二极管，其中一个稳压值是8V,另一个稳压值为7.5V,若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是：(B )oA.8VB.7.5VC.15.5V7.为了减小开关时间，常在品体管的基极回路屮引入加速电容，它的主要作用是:(A )oA.在开启时提供很大的正向基极电流，并在关闭吋提供很大的反向基极电流B.在开启吋提供很大的反向基极电流C.隔开直流电压8.逻辑函数式EF+EF+EF,化简后答案是：(C )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电子技术基础》课程习题集西南科技大学成人、网络教育学院所有习题【说明】：本课程《电子技术基础》（编号为08001）共有单选题,简答题,计算题1,作图题1,作图题2,计算题2,分析题,化简题等多种试题类型，其中，本习题集中有[计算题2,作图题2]等试题类型未进入。
一、单选题1.测得NPN三极管的三个电极的电压分别是U B=1.2V，U E=0.5V，U C=3V，该三极管处在（）状态。
A. 击穿B. 截止C. 放大D. 饱和2.二极管的主要特性是（）。
A.放大特性B.恒温特性C.单向导电特性D.恒流特性3.在N型半导体中（）。
A.只有自由电子B.只有空穴C.有空穴也有电子D.没有空穴也没有自由电子4.三极管的两个PN结都正偏，则晶体三极管的状态是（）。
A.放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管，当输入电流I B=10μA时，I C=1mA；而I B=20μA时，I C=1.8mA，则该三极管的交流电流放大系数为（）。
A.50B.80C.100D.6.稳压管的稳压是其工作在（）。
A.正向导通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、-10V和-9.3V，则该管为（）。
A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中，多数载流子的浓度主要取决于（）。
A. 温度B. 掺杂工艺C. 杂质浓度D. 晶体缺陷9.测得NPN型硅三极管三个电极电位分别为：U B=2.8V，U E=2.1V，U C＝3.6V，则该管处于（）状态。
A.饱和B.截止C.放大D.击穿10. P型半导体中的自由电子浓度（）空穴浓度。
A.大于B.小于C.等于D.大于或等于11. N型半导体是在纯净的本征半导体中加入（）。
A.自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是（）。
A.发射结正偏，集电结正偏B.发射结反偏，集电结正偏C.发射结正偏，集电结反偏D.发射结反偏，集电结反偏13.下列关于半导体的说确的是（）。
A.P型半导体带正电，N型半导体带负电B.稳压二极管在稳压时工作在反向击穿状态C.整流二极管和稳压二极管可以互换使用D.以上说法都是错误的14. PN结加正向电压时，空间电荷区将( )。
A. 变窄B. 基本不变C. 变宽D.不确定15.当温度升高时，二极管反向饱和电流将( )A 增大B 减小C 不变D 等于零16.以下电路中，可用作电压跟随器的是（）。
A．差分放大电路B．共基放大电路C．共射放大电路D．共集放大电路17.共模抑制比K是（）。
CMRRA. 差模输入信号与共模输入信号之比B. 输入量中差模成份与共模成份之比C. 差模放大倍数与共模放大倍数(绝对值)之比D. 交流放大倍数与直流放大倍数(绝对值)之比18.下列哪种失真不属于非线性失真（）。
A. 饱和失真B. 截止失真C. 交越失真D. 频率失真19.共射极放大器的输出电压和输入电压在相位上相差（）。
A.90°B.°C.60°D.30°20.收音机寻找要听的电台，利用的是（）原理。
A. 自激B. 调谐C. 整流D. 稳压21.如果三极管的发射结反偏，则三极管处于的状态是（）A.放大B.饱和C.截止D.倒置22.共射极放大电路的交流输出波形上半周失真时为（）失真。
A.饱和B.截止C.交越D.频率23.射极输出器的主要特点是（）A.电压放大倍数无穷大，输出电阻高，输入电阻低B.电压放大倍数接近1，输出电阻低，输入电阻高C.电压放大倍数为0，输出电阻低，输入电阻高D.以上说法都不对24.固定偏置单管交流放大电路的静态工作点Q如下图所示，当温度升高时Q将( )。
A.不改变B.向Q'移动C.向Q''移动D.向右平移μA/VCE25.电路如图所示，设晶体管工作在放大状态，欲使静态电流I C减小，则应（〕。
A.保持U CC，R B一定，减小R CB.保持U CC，R C一定，增大R BV.保持R B，R C一定，增大U CC D.保持R C一定，增大U CC，R B++C1C2RBRCUCC+-+-uoui26.理想运算放大器的（）。
A.差模输入电阻趋于无穷大，开环输出电阻等于零B.差模输入电阻等于零，开环输出电阻等于零C.差模输入电阻趋于无穷大，开环输出电阻趋于无穷大D.差模输入电阻等于零，开环输出电阻趋于无穷大27.同相比例运算放大器中的反馈类型为（）。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈28.（）比例运算电路的比例系数大于1。
A.反相B.同相C. A和B都可以D.A和B都不行29.在图所示电路中，A为理想运放。
输出电压u o应等于（）。
A. 0.5VB. 1VC. 2VD. 3V30.欲将三角波电压转换成方波电压，应选用（）运算电路。
A.比例B.加减C.积分D.微分31.集成运放级间耦合方式是( )。
A.变压器耦合B.直接耦合C.阻容耦合D.光电耦合32.理想运算放大器的共模抑制比为( )。
A.零B.约120 dBC.无穷大D.60 dB33.电路如图所示，该电路为( )。
A.加法运算电路B.减法运算电路C.比例运算电路D.积分电路-∞＋u Oui1ui234.电路如图所示，输入电压u i=10sin t (mV)，则输出电压u O为( )。
A.正弦波B.方波C.三角波D.0∞uO35.电路如图所示，其电压放大倍数等于( )。
A.1B.2C.零D.3-∞＋O36.交流负反馈是指（）。
A. 阻容耦合放大电路中所引入的负反馈B. 只有放大交流信号时才有的负反馈C. 在交流通路中的负反馈D. 在交直流通路中的反馈37.在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小38.电压串联负反馈使输入电阻（）。
A.增大B.减小C.不变D.近似不变39. 放大电路中有反馈的含义是（ ）。
A.输出与输入之间有信号通路B.电路中存在反向传输的信号通路C.除放大电路以外还有信号通道D.输出与输入信号成非线性的关系40. 对于放大电路，所谓开环是指（ ）。
A ．无信号源B ．无反馈通路C ．无电源D ．无负载 41. 整流的目的是（ ）。
A.将交流变为直流B.将高频变为低频C.将正弦波变为方波D.将直流变为交流 42. 串联型稳压电路中的放大环节所放大的对象是（ ）。
A.基准电压B.采样电压C.基准电压与采样电压之差D.输出电压 43. 典型的串联型线性稳压电路正常工作时，调整管处于（ ）状态。
A.饱和B.截止C.放大D.倒置44. 直流稳压电源中滤波电路的目的是（ ）。
A.将交流变为直流B.将高频变为低频C.将交、直流混合量中的交流成分滤掉D.降低电压45. 开关型直流电源比线性直流电源效率高的原因是（ ）。
A.输出端有LC 滤波电路B.调整管工作在开关状态C.可以不用电源变压器D.可以不装散热器46. 可以有多个有效输入电平的编码器为（ ）。
A.二进制编码器B.二—十进制编码器C.优先编码器D.普通编码器 47. 要实现多输入、单输出逻辑函数，应选（ ）。
A.数据选择器B.数据分配器C.译码器D.加法器48. 根据逻辑代数基本定律可知，A+BC=（ ）。
A. AB. A ·B+A ·CC. A ·（B+C ）D. （A+B ）·（A+C ） 49. 可以实现线与的逻辑门是（ ）。
A. OC 门B.三态门C.传输们D.与非门50. 逻辑函数F=AB+BC+CA ，则F =（ ）。
A. A C C B B A ++ B. A C C B B A ++ C. A C C B B A ++ D.A51.一个16选一的数据选择器，其地址输入（选择控制输入）端有（）个。
A.1B.2C.4D.1652.下列逻辑电路中为时序逻辑电路的是（）。
A.变量译码器B.加法器C.数码寄存器D.数据选择器53.十进制数4用8421BCD码表示为（）。
A.100B.0100C.0011D.1154.已知二变量输入逻辑门的输入A、B和输出F的波形如图所示，试判断这是（）种逻辑门的波形。
A.与非门B.或非门C.同或门D.与门55.四变量逻辑函数F(ABCD)的最小项m8为（）。
A.DABC B. DA C. DBCA D. ABCDCB56.下列哪种逻辑表达式化简结果错误（）。
A. A+1=AB. A+AB=AC. A·1=AD. A·A=A57.在函数L(A,B,C,D)=AB+CD的真值表中，L=1的状态有（）个。
A.2B.4C.6D.758.已知A、B为逻辑门的输入端，F为输出端，其输入、输出波形如图所示。
试判断这是（）逻辑门的波形。
A.与非门B.与门C.或非门D.或门59. 已知二变量输入逻辑门的输入A 、B 和输出F 的波形如图所示，试判断这是（ ）种逻辑门的波形。
A.与非门B.异或门C.同或门D.无法判断60. 与最小项ABC 相邻的最小项是（ ）。
A. C B AB. BC AC. C B AD. C B A61. N 个触发器可以构成最大计数长度（进制数）为（ ）的计数器。
A. NB. 2NC. N 2D. 2N62. 数码寄存器的功能是（ ）。
A.寄存数码和清除原有数码B.寄存数码和实现移位C.清除数码和实现移位D.计数63. 主从JK 触发器可以避免的形象是（ ）。
A.空翻B.一次翻转C.置位D.计数64. 时序电路中（ ）。
A.必须有组合电路B.可以没有组合电路C. 没有门电路D.不能有触发器 65. 若JK 触发器的初始状态为0，欲在CP 作用后变为1状态，则激励函数JK 的值应是（ ）。
A.J=1，K=1B.J=0，K=0C.J=0，K=1D.J=×，K=× 66. 在下列器件中，不属于时序逻辑电路的是（）。
A.计数器B.移位寄存器C.全加器D.序列信号检测器 67. 设计模值为36的计数器至少需要（ ）级触发器。
A.3B.4C.5D.668. 构成计数器的基本电路是（ ）。
A.与门B.或门C.非门D.触发器69. 时序逻辑电路的一般结构由组合电路与（ ）组成。
A.全加器B.存储电路C.译码器D.选择器70. 可以用来实现并/串转换和串/并转换的器件是（ ）。
A.计数器B.移位寄存器C.存储器D.全加器71. 基本RS 触发器，当D D S R ,都接高电平时，该触发器具有（ ）。
A.置“1”功能B.保持功能C.不定功能D.置“0”功能72. 时序逻辑电路与组合逻辑电路的主要区别是（ ）。
