耳机喇叭的结构设计

合集下载

耳机喇叭详解

耳机喇叭详解

图1.
各部件名称:
1. 支架
2.调音纸 3.音圈
4.磁杯(U杯) 5.磁铁 6.PCB板
7.华司
8.面盖 9.音膜
2.外磁式喇叭构造: 简单地说就是磁体、T铁组合的磁路为外磁,如下图2.
图2
各部件名称: 1.支架 2.调音纸 4.T铁 5.磁铁 7.PCB板 8.音圈
3.调音纸 6.华司 9.音膜
静电式喇叭工作原理:又称静电平面振膜,是将铝(或其他导电金属)线圈直接 电镀或印刷在很薄的塑料膜上,将其置于强静电场中(通常由直流高压发生 器和固定金属片(网)组成),信号通过线圈的时候切割电场,带动振膜振 动发声。优点是线性好、失真小(电场比磁场均匀),瞬态响应好(振膜质 量轻),高频响应好。缺点是低频响应不好、需要的驱动电路和静电发生器、 价格昂贵、效率也不高。
b .密度要足够小;
c.要求有适当的内部阻尼.(名词解释:阻尼。指任何振动系统在振动中,由于外
界作用或系统本身固有的原因引起的振动幅度逐渐下降的特性,以及此特性的量化表
征。)
1.2波纹:
音膜上呈螺旋状分布的凹下的条型槽,称为波纹.其作用在于缓和音膜因分割振动 而在高音共振带所造成的峰谷面,从而使频率响应的峰面较为平坦,同时也能增加音膜 的强度。
耳机喇叭详解
耳机喇叭的种类及工作原理 动圈式喇叭的构造 喇叭各配件的作用 简介喇叭之测试项目
目录
一、耳机喇叭的种类及工作原理
喇叭按工作原理分可分为:动铁式、动圈式、压电式、静电式、气动式。
动铁式喇叭工作原理:利用了电磁铁产生交变磁场,振动部分是一个铁片悬浮在 电磁铁前方,信号经过电磁铁的时候会使电磁铁磁场变化,从而使铁片振动 发声。优点是使用寿命长、效率高。缺点是失真大,频响窄。

有线耳机的构造原理

有线耳机的构造原理

有线耳机的构造原理

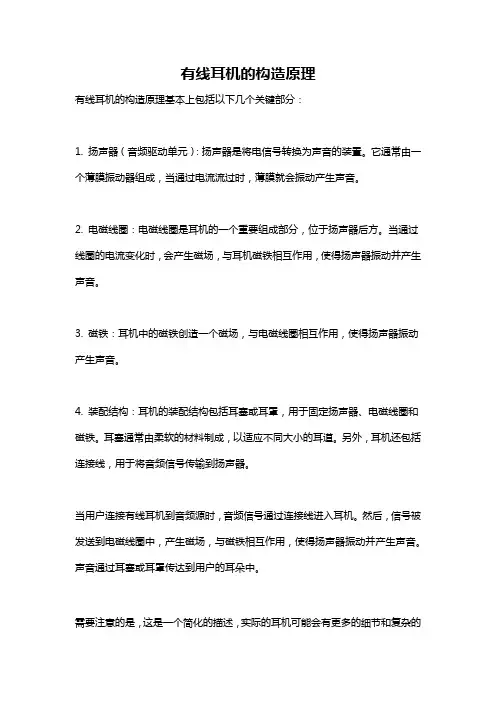

有线耳机的构造原理基本上包括以下几个关键部分:
1. 扬声器(音频驱动单元):扬声器是将电信号转换为声音的装置。

它通常由一个薄膜振动器组成,当通过电流流过时,薄膜就会振动产生声音。

2. 电磁线圈:电磁线圈是耳机的一个重要组成部分,位于扬声器后方。

当通过线圈的电流变化时,会产生磁场,与耳机磁铁相互作用,使得扬声器振动并产生声音。

3. 磁铁:耳机中的磁铁创造一个磁场,与电磁线圈相互作用,使得扬声器振动产生声音。

4. 装配结构:耳机的装配结构包括耳塞或耳罩,用于固定扬声器、电磁线圈和磁铁。

耳塞通常由柔软的材料制成,以适应不同大小的耳道。

另外,耳机还包括连接线,用于将音频信号传输到扬声器。

当用户连接有线耳机到音频源时,音频信号通过连接线进入耳机。

然后,信号被发送到电磁线圈中,产生磁场,与磁铁相互作用,使得扬声器振动并产生声音。

声音通过耳塞或耳罩传达到用户的耳朵中。

需要注意的是,这是一个简化的描述,实际的耳机可能会有更多的细节和复杂的
设计,但上述部分是构成有线耳机的基本原理。

微型扬声器知识

微型扬声器知识

微型扬声器知识讲义编著整理:游少林随着通信事业的发展,近几年以来我国通讯终端产品产量增长很快。

扬声器越来越趋向微型化,而微型扬声器体积小,质量轻,所以在性能设计上有很大的局限性,设计一款优秀的微型扬声器,给消费者带来优质的听觉享受,是我们电声工程师孜孜不倦的追求。

根据电声前辈们积累下来的精华结合本人对微型扬声器的实践经验,编写了本讲义。

不妥之处敬请各位批评指正。

一.微型扬声器的结构主要由这几部分组成(盆架,磁钢,极片,音膜,音圈,前盖,接线板,阻尼布等)耳机喇叭结构如下图:外径为15mm手机喇叭结构如下图:外径为20mm二微型扬声器的发声原理1 应用的基本原理-------电,磁,力带有电流的导线切割磁力线,会受到磁场的作用力。

导线在磁场中的受力方向符合左手定律。

作用力大小F=BLI(B为磁感应强度,L为导线长度,I为电流)2微型扬声器的发声原理A 扬声器的磁路系统构成环形磁间隙,其间布满均匀磁场(磁感应强度的大小与方向处处相同的磁场)。

B. 扬声器的振动系统由导线绕成的环形音圈和与之相连的振膜。

C. 音圈被馈入信号电压后,产生电流,音圈切割磁力线,产生作用力,带动振膜一起上下运动,振膜策动空气发出相应的声音。

D. 整个过程为:电—力---声的转换。

3 馈入信号与发出声音的对应A. 磁场恒定,音圈受到的电动力随着电流强度和方向的变化而变化,B. 音圈在磁间隙中来回振动,其振动周期等于输入电流周期,振动的幅度则正比于各瞬时作用的电流强弱。

B.音圈有规则的带动振膜一起振动,策动空气发出与馈入信号相对应的声音。

三微型扬声器磁路的设计1.1磁场的产生A,安培分子电流假设:在原子、分子等物质微粒内部,存在一种环形电流——分子电流,分子电流使每个物质微粒都成为微小的磁体,它的两极相当于两个磁极。

B,磁场的产生:从宏观上看,磁场是由磁体或电流产生的;从微观上看,磁场是由运动电荷产生的。

理解:⑴磁体的磁场和电流的磁场一样,都是由运动电荷产生的。

耳机喇叭详解ppt课件

耳机喇叭详解ppt课件
耳机喇叭详解
动圈式耳机喇叭构造及各配件的作用
1
耳机喇叭的种类及工作原理 动圈式喇叭的构造 喇叭各配件的作用 简介喇叭之测试项目
目录
2
一、耳机喇叭的种类及工作原理
喇叭按工作原理分可分为:动铁式、动圈式、压电式、静电式、气动式。
动铁式喇叭工作原理:利用了电磁铁产生交变磁场,振动部分是一个铁片悬浮在 电磁铁前方,信号经过电磁铁的时候会使电磁铁磁场变化,从而使铁片振动 发声。优点是使用寿命长、效率高。缺点是失真大,频响窄。
音圈
音圈是采用甲醇将自粘线粘在一起.
8
3.磁气回路(也称磁路)
当音圈导电而振动时,对线圈以直角供给磁场的部分叫磁路. 其作用是在形成磁 极的同时,把发生于永磁铁的磁通量(磁束)导向磁隙之内.用电气回路作比喻,就 是导入电流的导线.
4.其它组件
磁路
1.支架:
支架是安装振动部分零件、磁路和其它零件的母体.
2.面盖:
保护音膜作用,而且面盖有声音的辐射,所以它的大小和形状对喇叭的特性都 有影响.
3.PCB板:
用于焊接音圈引线.
4.调音纸:
主要作用是喇叭振动时形成对称的气流,改善灵敏度,防止灰尘等杂物进入磁
路内.纸膜的疏密度、厚度、材质对喇叭声音的质量影响较大.
9
四、 简介喇叭之测试项目
喇叭之测试项目 1.喇叭频响测试: 通过此项测试可以知道喇叭的灵敏度、响应曲线、频响失真、阻抗等主要性 能参数. 名词解释 :灵敏度。指向喇叭输入1mW的功率时喇叭所能发出的声压级(声压 的单位是分贝,声压越大音量越大),所以一般灵敏度越高、阻抗越小,喇叭越 容易出声、越容易驱动。 2.纯音检听: 通过此项测试,可以了解喇叭的音质,检测是否有杂音等 3.喇叭极性测试: 通过此项测试,可以判断喇叭“ + 、-”极性的位置,并标上记号.

耳机喇叭详解

耳机喇叭详解
音圈
音圈是采用甲醇将自粘线粘在一起.
3.磁气回路(也称磁路)
当音圈导电而振动时,对线圈以直角供给磁场旳部分叫磁路. 其作用是在形成磁 极旳同步,把发生于永磁铁旳磁通量(磁束)导向磁隙之内.用电气回路作比喻,就 是导入电流旳导线.
4.其他组件
磁路
1.支架:
支架是安装振动部分零件、磁路和其他零件旳母体.
The end,thank you!
3.由上可见,喇叭旳主要零件约有9种,在构造上能够分做三个部分. a.振动系统:音膜 、音圈 b. 磁气回路(磁路):磁铁、磁杯、华司 c.本体: 支架、面盖、PCB、调音纸
三、 喇叭各配件旳作用
从喇叭构造及工作原理能够了解,喇叭是以多种零件所构成。在动能旳转换上是
从电能
机械能
声音功能旳换能器.所以各个零件对喇叭本身都有很大旳影
2.面盖:
保护音膜作用,而且面盖有声音旳辐射,所以它旳大小和形状对喇叭旳特征都 有影响.
3.PCB板:
用于焊接音圈引线.
4.调音纸:
主要作用是喇叭振动时形成对称旳气流,改善敏捷度,预防灰尘等杂物进入磁 路内.纸膜旳疏密度、厚度、材质对喇叭声音旳质量影响较大.
四、 简介喇叭之测试项目
喇叭之测试项目 1.喇叭频响测试: 经过此项测试能够懂得喇叭旳敏捷度、响应曲线、频响失真、阻抗等主要性 能参数. 名词解释 :敏捷度。指向喇叭输入1mW旳功率时喇叭所能发出旳声压级(声压 旳单位是分贝,声压越大音量越大),所以一般敏捷度越高、阻抗越小,喇叭越 轻易出声、越轻易驱动。 2.纯音检听: 经过此项测试,能够了解喇叭旳音质,检测是否有杂音等 3.喇叭极性测试: 经过此项测试,能够判断喇叭“ + 、-”极性旳位置,并标上记号.

耳机产品设计经验 PPT

耳机产品设计经验 PPT

8. 耳套及头带垫:
一般分针车和高周波的工艺,在成本允许的前提下,应该 尽量采用好的皮革,这样适宜长时间佩戴不疲劳,另外时 间长了也不会变色或脱皮。头带垫不宜太长,如果太长可 以分成几段。
9. 控制盒:
(1)按键间隙应考虑是否后期需要喷油或过UV, (2)老鼠尾最好与线材啤在一起. (3)按键的设计,一般采用弹性臂的设计思路,挨得近的
段能产生峰,来提高音量,减小高频燥声。 出声孔:位置在扬声器振动面的3/4处(从正中住侧边)对低频
有利,并且可减少高频燥声;孔径在1.0mm左右,有 利于发声;开孔面积在10%左右是可减小尖锐的高频 声音和高频破音。 由于每个扬声器的声音特性的唯一性,同规格不同厂家放在同 一个腔体内声音都一定合适。不同厂家的扬声器的腔体设计也 不同。
7.喇叭盖:
(1)和耳机壳一般采用螺丝固定,低端耳机才采用扣位 固定。
(2)与耳机壳间的间隙,如果是皮耳套,这个的间隙一般 是1-2mm之间,要根据皮的厚度以及有没有扎边来确定 空间的大小。这点比较重要,因为间隙留的太大, 耳机会漏气比较严重,对音质不利,间隙太小组装又 很困难。
(3)与喇叭的配合,单边0.1mm即可,围边顶部要做成V或 T形槽,方便容纳密封胶。
4. 耳机臂:
(1)口部尽可能做的厚一些,以防止破裂. (2)弧度应做成单一园弧,以便于能运动顺滑,并保证有
合理的壁厚. (3)口部应倒角R0.3~R0.5,以防止划花头带. (4)耳机臂和耳机臂盖的配合一般采用舌片加螺丝,或者
舌片加扣位的连接方法。耳机臂盖下面要有支撑,防 止下陷。
5. 胶叉:
(1)注意转轴不可太长,一般2-3mm即可. (2)转轴直径不可太小,否则强度不够,一般至少大于3mm.

耳机音腔结构设计要点

耳机音腔结构设计要点

A.Φ9mm~Φ13mm(喇叭外径):后音腔最小容积1.5~3 ml。

B.泄露孔设计:>a. 能起到泄露作用前提下,泄露孔设计越小越好>b. 后音腔体积较小时(若A条件不能满足),需要增大泄露孔声阻来减小>b泄露孔对声学性能带来的影响,可以通过额为的阻尼去实现(如:泄露孔外增贴阻尼布)>c>c. 泄露孔设计位置尽量远离speaker后出声孔C.前后音腔一定要完全隔离!A A.麦克风收音孔要求通畅,无堵塞;B.麦克风除收声孔外其余部分要求密封,减小Echo;C.对于异型麦克风的收声通道(导声管)设计,具体要求如下:>a.MIC收声孔直径D 0.8mm-1.1mm>a MIC D08mm11mm>b.声道(导声管)长度L< 8mm>c.尽量保证Mic胶套内腔体体积V尽量小(以避免共振的形成)。

mic的表面到mic胶套的内表面的距离的最小限制是:>0.5mm.1、后腔设计要求:后腔要求无限大,密封(手机扬声器振幅较小,空气压缩容积小)。

2、前腔设计要求:前腔要尽量小(扬声器曲线在理想的情况下),但由于扬声器参数的缺陷,前腔要为声音形成一个高频共振,使声音干净,前腔高度应在1.5mm-3.5mm之间。

3、前腔出声孔要求:出声孔面积要尽量的大(扬声器曲线在理想的情况下),但由于手机扬声器低频下限高,没有低频,过多的高频形成了燥音,因此出声孔最好控制在扬声器振动面积(泡棉内面积)5%-15%之间。

4、电池槽,卡槽孔要远离手机扬声器。

5、前后腔要完全隔开,后腔要密封好。

•出声孔作用:•1、出声。

•2、出声孔面积影响高频截止频率、中低频的灵敏度。

•3、出声孔面积一般在扬声器振动面积的5%-15%之间,过大可导致高频燥音过多,过小可能导致声音变小。

•出声孔:1、尽量不要开在正中,这样高频较多,声音做不大,并且伴随高频燥声。

2、开孔面积也不能太大,因为扬声器本身的原因和后腔因素,高音会显得比较尖锐,听起来声音刺耳。

耳机喇叭详解

耳机喇叭详解

The end,thank you!
动圈式喇叭工作原理:是将线圈固定在振膜上,置于由永磁铁产生的固 定磁场中,信号经过线圈切割磁力线,从而带动振膜一起振动发声。 优点是制作相对容易,线性好、失真小、频响宽。缺点是效率低(算 不上什么缺点)。
压电式喇叭工作原理:利用压电陶瓷的压电效应发声。效率高、频率高。缺点: 失真大、驱动电压高、低频响应差,抗冲击力差。此类喇叭多用于电报收发 使用,现基本淘汰。少数耳机采用压电式喇叭作为高音发声单元。
图1.
各部件名称:
1. 支架
2.调音纸 3.音圈
4.磁杯(U杯) 5.磁铁 6.PCB板
7.华司
8.面盖 9.音膜
2.外磁式喇叭构造: 简单地说就是磁体、T铁组合的磁路为外磁,如下图2.
图2
各部件名称: 1.支架 2.调音纸 4.T铁 5.磁铁 7.PCB板 8.音圈
3.调音纸 6.华司 9.音膜
气动式喇叭工作原理:采用气泵和气阀控制气流,直接控制气压和流量,使得空 气发生振动。有时候气阀改用大功率扬声器来代替。飞机上常用这样的耳机, 此耳机实际上只是个导气管。优点是无电驱动,无限制并联、效率高。缺点 是失真大、频响窄,有噪音。
动圈式耳机是现在生产应用最广泛的耳机.
二、动圈式喇叭的构造
1.内磁式喇叭构造: 简单地说就是磁体装在磁杯内,如下图1.
响.以下就每一种零件作简要介绍.
1.音膜:
音膜是喇叭的主要零件之一.它对喇叭的性能和音质有其决定性的影响.极端说来, 没有好的音膜就做不成好的喇叭.
1.1音膜物理性能的主要要求:
a.弹性模量要足够大;(名词解释:弹性模量。对弹性体施加一个外界作用,弹性 体会发生形状的改变称为“应变”,“弹性模量”的一般定义是:应力除以应变。)

微型扬声器知识

微型扬声器知识

微型扬声器知识讲义编著整理:游少林随着通信事业的发展,近几年以来我国通讯终端产品产量增长很快。

扬声器越来越趋向微型化,而微型扬声器体积小,质量轻,所以在性能设计上有很大的局限性,设计一款优秀的微型扬声器,给消费者带来优质的听觉享受,是我们电声工程师孜孜不倦的追求。

根据电声前辈们积累下来的精华结合本人对微型扬声器的实践经验,编写了本讲义。

不妥之处敬请各位批评指正。

一. 微型扬声器的结构主要由这几部分组成(盆架,磁钢,极片,音膜,音圈,前盖,接线板,阻尼布等)耳机喇叭结构如下图:外径为15mm手机喇叭结构如下图:外径为20mm手机受话器结构如下图:外径为11*7mm ,高为2.6,外磁式。

二 微型扬声器的发声原理1 应用的基本原理-------电,磁,力带有电流的导线切割磁力线,会受到磁场的作用力。

导线在磁场中的受力方向符合左手定律。

作用力大小F=BLI (B 为磁感应强度,L 为导线长度,I 为电流)2微型扬声器的发声原理A 扬声器的磁路系统构成环形磁间隙,其间布满均匀磁场(磁感应强度的大小与方向处处相同的磁场)。

B. 扬声器的振动系统由导线绕成的环形音圈和与之相连的振膜。

C. 音圈被馈入信号电压后,产生电流,音圈切割磁力线,产生作用力,带动振膜一起上下运动,振膜策动 空气发出相应的声音。

D. 整个过程为:电—力---声的转换。

3 馈入信号与发出声音的对应A. 磁场恒定,音圈受到的电动力随着电流强度和方向的变化而变化,B. 音圈在磁间隙中来回振动,其振动周期等于输入电流周期,振动的幅度则正比于各瞬时作用的电流强弱。

B.音圈有规则的带动振膜一起振动,策动空气发出与馈入信号相对应的声音。

三 微型扬声器磁路的设计1.1磁场的产生A ,安培分子电流假设:在原子、分子等物质微粒内部,存在一种环形电流——分子电流,分子电流使每个物质微粒都成为微小的磁体,它的两极相当于两个磁极。

B ,磁场的产生:从宏观上看,磁场是由磁体或电流产生的;从微观上看,磁场是由运动电荷产生的。

扬声器的结构设计

扬声器的结构设计

扬声器的结构设计扬声器是将电信号转化为声音信号的设备,其结构设计直接影响到声音的产生效果和音质的表现。

下面,将详细介绍扬声器的结构设计。

1.外壳设计:外壳是扬声器的外部保护结构,它的设计应该具有稳固性和吸音性能。

常见的扬声器外壳设计有封闭式、开放式和反射孔式。

封闭式外壳设计适用于低音扬声器,能够产生更浑厚的声音;开放式外壳设计适用于中高音扬声器,能够产生更明亮的声音;反射孔式外壳设计可增加低音的延展性。

2.振膜设计:振膜是扬声器的重要组成部分,它的设计直接决定了声音的发射效果。

振膜应该具有轻质、坚固和弹性,以便能够准确地模拟声音信号。

常见的振膜材料有纸质、塑胶、金属等,选择合适的振膜材料能够提高扬声器的音质表现。

3.音圈设计:音圈是扬声器的驱动器,它通过电磁感应原理将电信号转化为声音信号。

音圈的设计应注重提高磁场强度和线圈的响应能力,以实现更准确的音质表现。

通常,音圈由导线缠绕而成,导线的选择和缠绕技术都会对音圈的性能产生影响。

4.磁体设计:磁体是扬声器的重要组成部分,它产生的磁场能够驱动音圈振动,从而产生声音。

磁体应具有足够的磁场强度和稳定的磁场分布,以确保音频信号能够被准确地转化为声音信号。

常用的磁体材料有永磁铁、钕铁硼等,选择合适的磁体材料能够提高扬声器的灵敏度和音质表现。

5.阻尼器设计:阻尼器用于减震和减小音圈振动的过冲,以提高音频信号的准确性。

阻尼器的设计应注重提高耐高温性能和减震效果,以确保声音的稳定性和清晰性。

常见的阻尼器材料有橡胶、聚酯纤维等,选择合适的阻尼器材料能够改善扬声器的音质细节。

6.隔振设计:隔振设计旨在减少扬声器与外界的物理接触和共振效应。

通过合理的隔振设计,能够降低各个部件之间的干扰和失真,提高声音的纯净度和音质的表现。

常用的隔振材料有橡胶、泡沫、木材等。

综上所述,扬声器的结构设计对其声音的产生效果和音质的表现有着直接的影响。

合理选用各个部件的材料和设计,能够提高扬声器的音质细节、稳定性和清晰度,从而实现更好的声音效果。

耳塞喇叭电路板,耳机喇叭PCB板结构

耳塞喇叭电路板,耳机喇叭PCB板结构

耳塞喇叭电路板,耳机喇叭PCB板结构耳机喇叭pcb板需要磁铁提供磁场,可以通过对膜片上的线圈输入电流改变磁场,两种磁场作用进而产生推力,音膜振动声音就产生了。

而耳机喇叭pcb板中的铜环有助于提高振膜的稳定性,如果没有铜环打的胶水可能接触不均匀,声音容易失真或发出破音(振膜)。

声音大的时候振膜运动幅度大,音圈脱位或音膜从边缘脱开就不好了,总之,耳机喇叭pcb板的每个部分都是环环相扣的。

《耳机喇叭单面PCB板处理方案的组成讲解》:耳机喇叭单面PCB板是拥有悠久历史电子产品,又被称作为印刷线路板,它主要提供电子元件的链接。

利用版图的形式设计是它的最大优势,一方面降低错误率,另一方面提升了工作效率,同时也提高了自动化的水准。

一:耳机喇叭单面PCB板处理方案的组成讲解:(1)打印电路板:将绘制好的电路板用转印纸打印出来,注意滑的一面面向自己,一般打印两张电路板,即一张纸上打印两张电路板,在其中选择打印效果最好的制作线路板。

(2)裁剪覆铜板:用感光板制作电路板全程图解。

覆铜板,也就是两面都覆有铜膜的线路板,将覆铜板裁成电路板的大小,不要过大,以节约材料。

预处理覆铜板。

用细砂纸把覆铜板表面的氧化层打磨掉,以保证在转印电路板时,热转印纸上的碳粉能牢固的印在覆铜板上,打磨好的标准是板面光亮,没有明显污渍。

(耳机喇叭)(3)转印电路板:将打印好的电路板裁剪成合适大小,把印有电路板的一面贴在覆铜板上,对齐好后把覆铜板放入热转印机,放入时一定要保证转印纸没有错位。

二:耳机喇叭单面PCB板处理方案的组成讲解:(1)钻孔完后:用细砂纸把覆在线路板上的墨粉打磨掉,用清水把线路板清洗干净。

水干后,用松香水涂在有线路的一面,为加快松香凝固,我们用热风机加热线路板,只需2-3分钟松香就能凝固。

(耳机喇叭)。

Speaker声腔结构设计

Speaker声腔结构设计

【下载本文档,可以自由复制内容或自由编辑修改内容,更多精彩文章,期待你的好评和关注,我将一如既往为您服务】电子产品speaker选型及壳体匹配结构设计声音的优劣主要取决于声音的大小、所表现出的频带宽度(特别是低频效果)和其失真度大小。

对小型电子产品而言,Speaker、产品声腔、音频电路和音源是四个关键因素,它们本身的特性和相互间的配合决定了声音的音质。

Speaker单体的品质对于声音的各个方面影响都很大。

其灵敏度对于声音的大小,其低频性能对于声音的低音效果,其失真度大小对于声音是否有杂音都是极为关键的。

声腔结构则可以在一定程度上调整Speaker的输出频响曲线,通过声腔参数的调整改变声音的高、低音效果,其中后声腔容积大小主要影响低音效果,前声腔和出声孔面积主要影响高音效果。

音频电路输出信号的失真度和电压对于铃声的影响主要在于是否会出现杂音。

例如,当输出信号的失真度超过10%时,声音就会出现比较明显的杂音。

此外,输出电压则必须与Speaker相匹配,否则,输出电压过大,导致Speaker在某一频段出现较大失真,同样会产生杂音音源对音质也有一定的影响,表现在当音源主要频谱与声腔和Speaker的不相匹配时,会导致较大的变音,影响听感。

总之,音质的改善需要以上四个方面共同配合与提高,才能取得比较好的效果。

1. Speake r的选型原则1.1 扬声器(Speaker)简介1.1.1 Speaker工作原理扬声器又名喇叭。

喇叭的工作原理:是由磁铁构成的磁间隙内的音圈在电流流动时,产生上下方向的推动力使振动体(振动膜)振动,从而振动空气,使声音传播出去,完成了电-声转换。

喇叭实际上是一个电声换能器。

对电子产品来说,Speaker是为实现播放说话声音,音乐等的一个元件。

Speaker 音压频率使用范围在500Hz~10KHz。

1.1.2 Speaker主要技术参数及要求a>. 功率Power。

功率分为额定功率Rated Power和最大功率Max Power。

耳机喇叭的结构设计

耳机喇叭的结构设计

耳机喇叭的结构设计摘要:随着科学技术的进步,耳机的设计制造得到了长足的发展。

然而耳机知名品牌都是国外品牌,如德国的Beyerdynamic(拜亚动力)和Sennheiser(森海塞尔),美国的Beats(节拍)和Bose(博士),奥地利的AKG(爱科技);中国的耳机制造企业还处于萌芽发展阶段,如Merry(美特科技)和欧仕达(AST),相信不久的将来,它们也会像华为一样发展壮大,走出国门,走向世界。

关键词:耳机;喇叭;结构设计随着中国城市化进程的加快,越来越多的人们选择通过户外运动方式来缓解面临的各种压力,各种各样的运动耳机也越来越被人们所使用。

下文讲解运动耳机中最重要的部件-喇叭,以及和喇叭相配合机构件的设计。

一、耳机的分类耳机根据其换能方式分类,主要有:动圈方式、动铁方式、静电式。

1. 动圈式耳机是最普通、最常见的耳机,它的驱动单元基本上就是一只小型的动圈扬声器,由处于永磁场中的音圈驱动与之相连的振膜振动。

动圈式耳机效率比较高,大多可为音响上的耳机输出驱动,且可靠耐用。

通常而言驱动单元的直径越大,耳机的性能越出色,目前在消费级耳机中驱动单元最大直径为70mm,一般为旗舰级耳罩式耳机。

2.动铁式耳机是通过一个结构精密的连接棒传导到一个微型振膜的中心点,从而产生振动并发声的耳机。

动铁式耳机由于单元体积小得多,所以可以轻易的放入耳道。

这样的做法有效地降低了入耳部分的面积可以放入更深的耳道部分3.静电耳机有轻而薄的振膜,由高直流电压极化,极化所需的电能由交流电转化,也有电池供电的。

振膜悬挂在由两块固定的金属板(定子)形成的静电场中,静电耳机必须使用特殊的放大器将音频信号转化为数百伏的电压信号,驱动,所能到达的声压级也没有动圈式耳机大,但它的反应速度快,能够重放各种微小的细节,失真极低。

二、喇叭的工作原理及结构喇叭的工作原理:是由磁铁构成的磁间隙内的音圈在电流流动时,产生上下方向的推动力使振动体(振动膜)振动,从而振动空气,使声音传播出去,完成了电-声转换。

扬声器(喇叭)的结构图及工作原理

扬声器(喇叭)的结构图及工作原理

扬声器结构工作原理1折环:和弹波一起定位鼓纸(振膜、纸盘)做径向运动。

折环的材料一股有橡胶,布基加胶纸质等,折环的软硬的柔顺度,直接影响鼓纸在整个运动形成里的线性,影响喇叭在整个标称功率内的表现曲线。

2鼓纸:就是喇叭主要的发音部件。

材料主要是纸浆加上其他材料,近年来多种特殊不同的材料进入,有聚丙烯、炭纤维,金属钛等等,甚至金刚石。

但是主流还是纸浆,以方面造价低廉,另一方面容易做成喇叭振膜多要求的复杂曲面。

3T铁,夹板。

材质为软铁,即纯铁,也叫电工铁,主要特性是导磁,但是没有剩磁,就是磁场消失后,它的磁性也立即消失。

此铁的纯度和品质,直接影响喇叭的效率,飞线性失真等重要参数,其中夹板的厚度影响喇叭的冲程。

长冲程扬声器的T铁夹板都特别厚,就是在音圈的整个行程内都可以切割平行的均匀的磁力线。

夹板和T铁中柱的间隙越小,音圈运动所需的功率也就越小扬声器的效率越高。

所以,磁液型的扬声器在T铁盒夹板之间注入液体,等于缩小了他们之间距离,另一方面也把音圈的热量迅速带走,提高了扬声器的功率承受能力。

4磁钢:一般叫磁铁、永磁铁,磁钢叫法更准确一些,在扬声器组装之前是没有磁性的,在和T铁夹板用粘合剂粘好后,在充磁机上充磁,最后的剩磁就是磁钢的磁性,这个剩磁量就是磁钢的磁性大小,根据法拉第电磁感应定律,磁通量越大,一定的电流在磁场中运动的力就越大,所以为了提高扬声器的功率,现在应用了许多强磁性材料,如铷铁鹏。

5音圈:一般为扁平的自粘铜漆包线饶制,是非常矛盾的部件,为了增大电流(增大功率),线径就要增大,线径大了,要求磁隙就大了,磁隙大了,功率效率反而下降,所以只能在矛盾中取中间值。

音圈一般为两层绕制,单层绕制无法引出线。

为了不改变磁隙大小又能增加电流形成的磁场,就只能增加音圈的直径。

所以有了HiFi扬声器声称的大音圈,长冲程。

音圈是绕制在一个纸质的骨架上的,大功率的扬声器骨架有的是铝箔作的,所谓铝音圈,音圈还是铜的,骨架是铝的罢了。

耳机喇叭教学设计方案

耳机喇叭教学设计方案

一、教学目标1. 让学生了解耳机喇叭的基本构造和工作原理。

2. 培养学生动手操作能力,学会组装和调试耳机喇叭。

3. 增强学生对电子产品的兴趣,激发学生的创新意识。

二、教学内容1. 耳机喇叭的基本构造:包括扬声器、线圈、磁铁、外壳等。

2. 耳机喇叭的工作原理:电流通过线圈产生磁场,磁场与磁铁相互作用,使扬声器振动发出声音。

3. 耳机喇叭的组装与调试方法。

三、教学过程1. 导入新课(1)展示不同类型的耳机喇叭,让学生观察并描述其外观特点。

(2)提问:你们知道耳机喇叭是如何发出声音的吗?2. 讲解耳机喇叭的基本构造和工作原理(1)介绍耳机喇叭的各个组成部分及其功能。

(2)通过动画演示耳机喇叭的工作原理。

3. 实践操作(1)发放组装材料,包括扬声器、线圈、磁铁、外壳等。

(2)指导学生按照步骤组装耳机喇叭。

(3)强调组装过程中的注意事项,如安全操作、正确连接线路等。

4. 调试与测试(1)指导学生调试耳机喇叭,确保其正常工作。

(2)让学生试听耳机喇叭的声音效果,评价其音质。

(3)鼓励学生提出改进意见,优化耳机喇叭的性能。

5. 总结与拓展(1)回顾本节课所学内容,强调耳机喇叭的基本构造和工作原理。

(2)引导学生思考:如何提高耳机喇叭的音质和性能?(3)布置课后作业:查阅资料,了解耳机喇叭的发展历程和未来趋势。

四、教学评价1. 课堂表现:观察学生在课堂上的参与度、动手操作能力等。

2. 实践成果:评价学生组装的耳机喇叭是否正常工作,音质是否良好。

3. 课后作业:检查学生对耳机喇叭相关知识的掌握程度,以及思考问题的深度。

五、教学反思本节课通过讲解、实践操作、调试与测试等环节,让学生了解了耳机喇叭的基本构造和工作原理,提高了学生的动手操作能力和创新意识。

在教学过程中,要注意以下几点:1. 注重理论与实践相结合,让学生在动手操作中学习知识。

2. 营造轻松、愉快的课堂氛围,激发学生的学习兴趣。

3. 鼓励学生提问、思考,培养学生的创新思维。

解决声音失真问题的新型耳机扬声器结构设计

解决声音失真问题的新型耳机扬声器结构设计

设计与分析♦Sheji yu Fenxi解决声音失真问题的新型耳机扬声器结构设计师瑞文(深圳市冠旭电子股份有限公司,广东深圳51*116)摘要:为解决耳机声音失真问题,对耳机扬声器进行了创新设计。

新装置主要简化了喇叭支架、磁路系统以及振动系统三部分的内部结构,以降低磁性损耗,保证原声的高品质输出。

关键词:失真;耳机扬声器;结构设计0引言耳机作为典型的电声能量转换装置,能将声音在更小的空进行。

耳机,对的音进行容易导致原有音频的波形、频等出化,导致耳机声音失真。

为能耳机的声音失真问题高人们的听觉体验,本文对耳机扬声器进行了创新设计,力求做原声的高品质输出。

!耳机扬声器概述对于音系统喇叭扬声器的设计将声能空空的能声音。

在一,扬声器能声音,要耳机。

耳机在扬声器装置,统的音系统扬声器,耳机的设计能在小型空内声音。

耳机的工作频率主要集中在20〜20000Hz,这一区间是人耳听觉可接受的,有的声学频声波频声波频,低0.1Hz,高,,的频分K耳机扬声器作为耳机的声,在进设计,为在等性解决耳的高低频化问题。

在,耳机及扬声器的设计要结机、电、声系统进行分析,综量要素,在一定程度设计的影。

耳机扬声器对音效的主要察设计对磁回路系统的设计能。

2耳机扬声器设计2.1耳机扬声器的基本结构组成1为文所设计的耳机扬声器装置的立分解,耳机扬声器装置主要由喇叭支架、磁路系统、振动系统构成。

1可知,本文设计的耳机扬声器主要结构了喇叭支架、磁路系统和振动系统以,还包括屏蔽组磁性、'杯、阻尼片开口以及电路板等结构。

3个主要结构作为3个小型系统,各自结构又作进一步细分。

图1中从元件6外侧按线A-A作剖 ,如2所示。

综1、2知,系统1的孑L11为磁路系统的结构而布置。

挡结构的设计位置在音膜端部,阻止系统2的磁性向音膜移动。

U杯的设计固定在音膜背端部,开口腔的底腔壁主要固定第二屏蔽组磁性。

系统2的内磁相互套嵌,保持轴线,两留有隙,两均带磁性且磁极相反,在隙在均匀分布的径向磁线。

耳机的四种单元结构,你真的了解了吗?

耳机的四种单元结构,你真的了解了吗?

耳机的四种单元结构,你真的了解了吗?对于HIFI烧友来说,至今仍有少部分人对于耳机单元弄不清楚动圈、动铁、平板、静电这四大基础结构的发声单元有什么区别,又有什么特点。

毕竟对于常规烧友来说最普及的还是动铁与动圈单元,已经两者混合使用的圈铁模式,那平板与静电单元又是什么,原理是什么却不是很清楚。

今天乙迷就来为大家说道说道这几种耳机单元发声方式以及原理,还有最具有代表性的产品。

希望大家在看完之后不但更能了解耳机的发声原理,还能根据自己喜欢的听音风格,最终找到适合自己的耳机。

动圈单元动圈是目前使用最多、最广泛的一款发声单元,原理也非常简单。

时至今日,我们用的还是从1910年以来相同的扬声器设计模式,动圈的工作原理与扬声器类似,动圈单元振膜上附有线圈,变化的电流通过线圈产生磁场,与下方的永久磁体作用从而使振膜片震动发声。

拜亚动力引以为傲的特斯拉技术单元,是在一定体积的限制下,将音圈运动的磁隙的磁力密度提高到超过1T的水平。

它以强大的高磁密度单元和真实无染色,低失真的声音再现而著称。

这种新单元能将额外的磁能量能被转化成声学能量,给予声音更多能量。

动圈的线圈与振膜材质、直径,这对于声音来说不可控因素也比较大,所以不同直径、不同材质的单元也会有些差异。

=森海塞尔 IE80S=对于森海塞尔来说,在发烧友心中除了耳机中的王者ORPHEUS (大奥),而更加被发烧友们所熟知的都是8系列了,从HD800、IE800、IE80、IE8。

而去年森海塞尔决定再次升级IE系列,既将原来主流的IE80升级为IE80S。

IE80S的风格很有森海塞尔IE8、IE80的味道,它突出了高频的解析力以及低频的量感和下潜,声场规模完整的特点。

而中频上乐器与人声的位置问题,这些也都在IE80S上有了完美的修缮。

但对于经常听流行人声,特别是流行女声的烧友以及喜好日系ACG的烧,实话说IE80S还真未必适合你的。

=拜亚动力榭兰图=对于榭兰图来说,是拜亚动力首次将旗舰耳机技术应用在了耳塞上的第一款产品,我们乙迷达人上周也写过一篇专门介绍榭兰图的帖子,需要了解的烧友可以去翻看一下。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

耳机喇叭的结构设计
作者:周磊
来源:《信息技术时代·下旬刊》2018年第01期
摘要:随着科学技术的进步,耳机的设计制造得到了长足的发展。

然而耳机知名品牌都是国外品牌,如德国的Beyerdynamic(拜亚动力)和Sennheiser(森海塞尔),美国的Beats (节拍)和Bose(博士),奥地利的AKG(爱科技);中国的耳机制造企业还处于萌芽发展阶段,如Merry(美特科技)和欧仕达(AST),相信不久的将来,它们也会像华为一样发展壮大,走出国门,走向世界。

关键词:耳机;喇叭;结构设计
随着中国城市化进程的加快,越来越多的人们选择通过户外运动方式来缓解面临的各种压力,各种各样的运动耳机也越来越被人们所使用。

下文讲解运动耳机中最重要的部件-喇叭,以及和喇叭相配合机构件的设计。

一、耳机的分类
耳机根据其换能方式分类,主要有:动圈方式、动铁方式、静电式。

1. 动圈式耳机是最普通、最常见的耳机,它的驱动单元基本上就是一只小型的动圈扬声器,由处于永磁场中的音圈驱动与之相连的振膜振动。

动圈式耳机效率比较高,大多可为音响上的耳机输出驱动,且可靠耐用。

通常而言驱动单元的直径越大,耳机的性能越出色,目前在消费级耳机中驱动单元最大直径为70mm,一般为旗舰级耳罩式耳机。

2.动铁式耳机是通过一个结构精密的连接棒传导到一个微型振膜的中心点,从而产生振动并发声的耳机。

动铁式耳机由于单元体积小得多,所以可以轻易的放入耳道。

这样的做法有效地降低了入耳部分的面积可以放入更深的耳道部分
3.静电耳机有轻而薄的振膜,由高直流电压极化,极化所需的电能由交流电转化,也有电池供电的。

振膜悬挂在由两块固定的金属板(定子)形成的静电场中,静电耳机必须使用特殊的放大器将音频信号转化为数百伏的电压信号,驱动,所能到达的声压级也没有动圈式耳机大,但它的反应速度快,能够重放各种微小的细节,失真极低。

二、喇叭的工作原理及结构
喇叭的工作原理:是由磁铁构成的磁间隙内的音圈在电流流动时,产生上下方向的推动力使振动体(振动膜)振动,从而振动空气,使声音传播出去,完成了电-声转换。

喇叭实际上是一个电声换能器。

喇叭的基本结构图如下:
三、喇叭型号的选择
动圈式扬声器是价格最便宜,技术最成熟,应用最广的扬声器,下面以一款直径
Ø9.2mm,高度3.4mm的扬声器为例,介绍其形状。

一款新的耳机项目开始时,声学工程师根据客户给出的声学要求和可靠性测试要求,挑选出合适的喇叭;然后把喇叭的3D和外观尺寸给到机构工程师,机构工程师根据客户给的ID,然后计算出是否有足够的空间摆放此喇叭,并保证机构部品的强度和满足可靠性测试的需求。

如果空间不够,还需和客户需求是否可以增大产品的尺寸。

如果客户不同意,机构工程师根据客户的ID给出喇叭的最大外形尺寸,声学工程师根据喇叭的最大外形尺寸,重新挑选合适的喇叭型号。

一个耳机项目的顺利开展,需要机构工程师,声学工程师,电子工程师反反复复的商量沟通,才能选择最优的方案进行。

四、耳机音腔的设计规范
耳机的声腔设计主要包括防尘网,出音孔,前音腔,后音腔,密封性五个方面,每部分的作用和设计都有所不同。

防尘网作用是防尘和削弱低峰峰值;出音孔的作用就是出声,出音孔面积影响高频截止频率,中低频的灵敏度,出音孔面积过大导致高频噪音过多,过小可能導致声音变小。

前音腔是让声音产生一个高频段的截止频率,并产生一个高频峰,并修正高频噪声,好的前腔可提高中频,减小高频噪声,降低高频段延伸,提高声音转换效率。

后音腔的设计很重要,直接影响音质的好坏和大小,主要是防止扬声器中低频的声短路,使低频声音有利,让人感觉声音圆润。

后音腔容积要求尽可能的大,根据喇叭的直径,推荐后腔容积如下表:
五、案例分析
耳机头部主要由喇叭前壳,喇叭后壳,喇叭,防尘网,前后腔网布,耳塞等组成。

下面根据客户的ID,我们来计算喇叭的最大尺寸外径。

如下图,喇叭前壳的最大尺寸为14mm,外壳的肉厚为1.0mm,外壳和喇叭固定RIB的间隙为0.8mm,固定喇叭的前壳RIB为0.5mm,前壳RIB和喇叭的间隙为0.1mm,所以喇叭的最大外形尺寸=14-(1+0.8+0.5+0.1)* 2=9.2mm。

喇叭的前腔面积和后腔面积,需要根据声学工程师的需求来进行设计。

如果客户需求ANC(主动降噪),还需和声学工程师检讨在喇叭后腔开孔,开孔的位置和大小需声学工程师提供。

六、结语
综上所述,我们可以初步了解耳机的分类,喇叭的工作原理,耳机音腔的设计规范,以及根据客户的ID来如何挑选喇叭的型号。

随着现代技术的飞速发展,耳机产品的更新速度也越来越快,大众们也都可以享受高品质耳机所带来的音乐享受。

作者简介:
周磊(1985.01-),男,江苏省苏州市人,当前职务:高级机构工程师,当前职称:初级工程师,学历:本科,研究方向:耳机结构设计。

相关文档
最新文档
