初三物理生活用电专项综合练习题及答案
初三物理生活用电测试卷有答案【完整版】
初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况Ａ．电灯的灯丝被烧断Ｂ．电灯正常发光Ｃ．电灯发出暗淡的光Ｄ．保险丝熔断2、如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座3、关于安全用电常识，下列说法正确的是A.湿布不能擦灯泡，电线不能晒衣服B.人体安全电压为36VC.使用试电笔时，手指可以碰到笔尖D.在无保险丝的情况下，可以用铜丝代替4、额定功率相等的甲.乙两只电灯，它们的额定电压之比是1∶2，当把它们并联接入某电路时都能发光，若不考虑温度对灯丝电阻的影响，它们消耗的实际电功率的比为()A.4∶1B.1∶4C.2∶1D.1∶25、图所示是同学们在实验课上连接电路的一些情况，闭合开关后，出现电源短路的是（）6、关于安全用电，下列说法不正确的是A．用电器使用三线插头是为了防止漏电而采取的安全措施B．更换灯泡、搬动电器前应断开电源开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电D．空气开关接在电路中，可以保证电路中电流过大时也不切断电路。
7、小明发现，有些电线杆上装有如图4所示的"小风车"，这些小风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。
关于这样的"小风车"的作用，下列说法中正确的是（）A．为了警示此处有电B．为了测定风向C．为了测量风速大小D．为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路图48、如图是家庭电路中造成电线燃烧的两种常见情况，其中图（填"①"或"②"）所示的情况是过载，在家庭电路中开关应接在线上。
9、下列有关家庭电路和安全用电做法正确的是（）A．长时间不看电视时，不切断电源，用遥控器关闭电视机B．将开关接在用电器和零线之间C．使用试电笔时手指不可以碰到笔尾金属体D．电线绝缘层破损后，应用绝缘胶布裹扎10、下列做法中，不符合安全用电要求的是（）A、用湿布擦正在发光的白炽灯或日光灯B、在家庭电路中安装保险丝或空气开关C、更换灯泡时，先断开开关D、外壳损坏的插座，应及时更换11、（莆田荔城区）如图所示的电路，闭合开关S后，两灯都不亮。

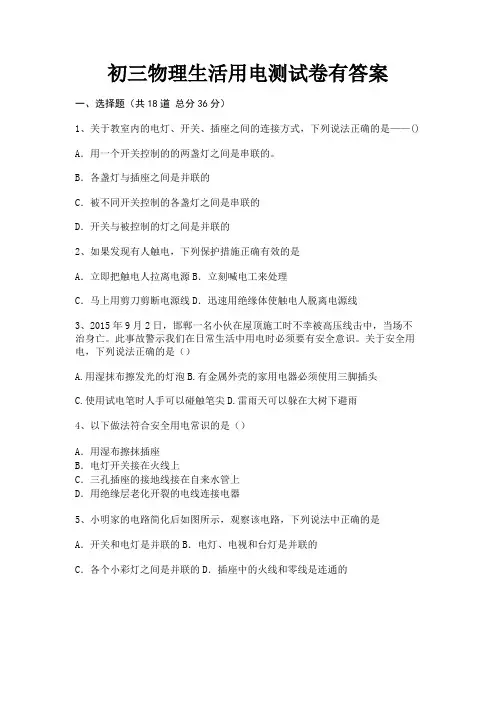

初三物理生活用电测试卷有答案(综合考察)
初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是——()A．用一个开关控制的的两盏灯之间是串联的。
B．各盏灯与插座之间是并联的C．被不同开关控制的各盏灯之间是串联的D．开关与被控制的灯之间是并联的2、如果发现有人触电，下列保护措施正确有效的是A．立即把触电人拉离电源B．立刻喊电工来处理C．马上用剪刀剪断电源线D．迅速用绝缘体使触电人脱离电源线3、2015年9月2日，邯郸一名小伙在屋顶施工时不幸被高压线击中，当场不治身亡。
此事故警示我们在日常生活中用电时必须要有安全意识。
关于安全用电，下列说法正确的是（）A.用湿抹布擦发光的灯泡B.有金属外壳的家用电器必须使用三脚插头C.使用试电笔时人手可以碰触笔尖D.雷雨天可以躲在大树下避雨4、以下做法符合安全用电常识的是（）A．用湿布擦抹插座B．电灯开关接在火线上C．三孔插座的接地线接在自来水管上D．用绝缘层老化开裂的电线连接电器5、小明家的电路简化后如图所示，观察该电路，下列说法中正确的是A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的6、如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线7、(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为A．手接触火线时，手不会发光，无法辨别火线B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体D．氖管发光时，通过人体的电流很小，人体不会触电8、下列措施中属于节约用电的是A．离开教室随手关灯B．将开关接在用电器与火线之间C．夏天用空调时应尽量把温度调低些D．长时间不看电视时，只用遥控器关闭电视9、"庆元旦文艺会演"时，某中学物理组的王老师给大家表演了一个"不怕电"的节目。

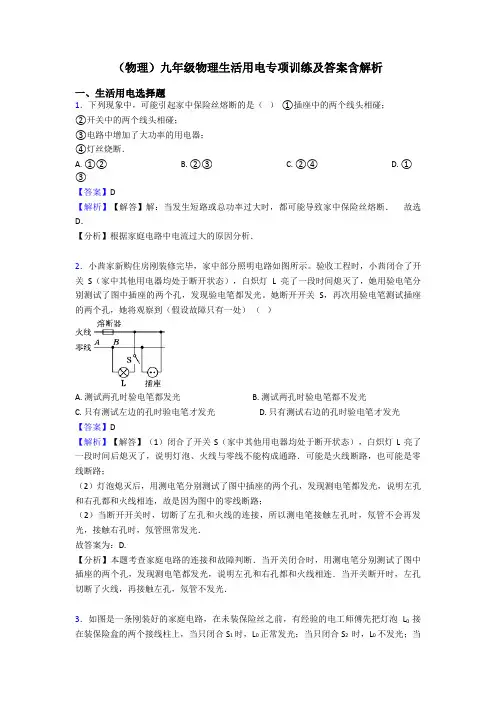

(物理)九年级物理生活用电专项训练及答案含解析
（物理）九年级物理生活用电专项训练及答案含解析一、生活用电选择题1．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率的用电器；④灯丝烧断．A. ①②B. ②③C. ②④D. ①③【答案】D【解析】【解答】解：当发生短路或总功率过大时，都可能导致家中保险丝熔断．故选D．【分析】根据家庭电路中电流过大的原因分析．2．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。
验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。
她断开开关S，再次用验电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线与零线不能构成通路．可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照常发光．故答案为：D.【分析】本题考查家庭电路的连接和故障判断．当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光．3．如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。
则下列判断正确的是（四只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】B【解析】【解答】A、当只闭合S1时，L0正常发光，说明L0两端电压为220V，则灯泡L1分得电压为0，故灯泡L1所在支路存在短路，A不符合题意；B、当只闭合S2时，L0不发光，说明L2所在支路断路，B符合题意；C、当只闭合S3时，L0和L3发光都偏暗，说明有电流通过L3，则L3所在支路正常，C不符合题意；D、据上面的解答可知，装好保险丝，合上所有开关后，由于L1所在支路存在短路，所以会造成保险丝熔断，所有灯泡都不能发光，D不符合题意；故答案为：B。

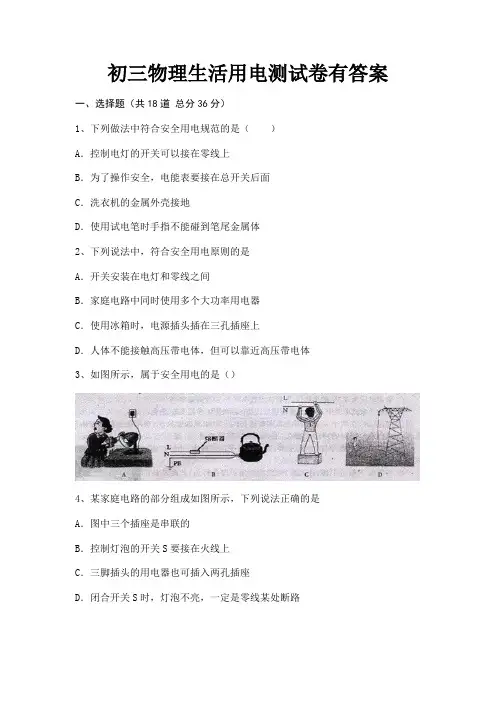

初三物理生活用电测试卷有答案(附解析)
初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、下列做法中符合安全用电规范的是（）A．控制电灯的开关可以接在零线上B．为了操作安全，电能表要接在总开关后面C．洗衣机的金属外壳接地D．使用试电笔时手指不能碰到笔尾金属体2、下列说法中，符合安全用电原则的是A．开关安装在电灯和零线之间B．家庭电路中同时使用多个大功率用电器C．使用冰箱时，电源插头插在三孔插座上D．人体不能接触高压带电体，但可以靠近高压带电体3、如图所示，属于安全用电的是（）4、某家庭电路的部分组成如图所示，下列说法正确的是A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路5、关于家庭电路的说法中，正确的是（）A.教室内的插座和日光灯是串联的B.使用测电笔时，绝对不能触碰测电笔的任何金属部分C.接触不良会给我们的生活带来不便，不会带来严重后果D.熔丝熔断，是因为电路中用电器的总功率过大或短路6、下列做法中，符合安全用电要求的是A．将开关安装在灯具和中性线（零线）之间B．发生触电事故时，首先切断电源C．家中空气开关跳闸（断开）后马上将其闭合D．在高压线附近的空地放风筝7、下列做法中不符合节约用电原则的是（）A．离开房间时随手关灯B．使用空调时不关闭门窗C．使用电子高效节能灯D．使用冰箱时尽量少开冰箱门8、如图5所示，符合用电安全的是9、在家庭电路中，以下情况会引起保险丝熔断的是A.用测电笔接触火线B.将用电器的金属外壳接地C.用导线代替开关D.电路中用电器总功率过大10、"注意安全，珍惜生命"是大家的共同心愿。
下列一些做法符合用电安全的是（）11、下列情况中，符合安全用电原则的是（）A．所有家用电器的外壳一定都要接地B．家用电器着火时，应该迅速用水来灭火C．多个大功率的用电器不要接在一个插排上同时工作D．发现有人触电，立即用手拉开触电人12、关于安全用电，下列说法正确的是A．用手去拉触电的人B．在输电线上晾衣服C．发现有人触电应及时切断电源D．用湿布擦正亮着的台灯灯泡13、以下符合安全用电原则的是()A．开关与所控制的用电器并联B．使用测电笔时，手与笔尖金属体接触C．用铜丝代替保险丝串联接在火线上D．家用电器起火时，先断开电源再灭火14、如图是一条刚装好的家庭电路，在末装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光。

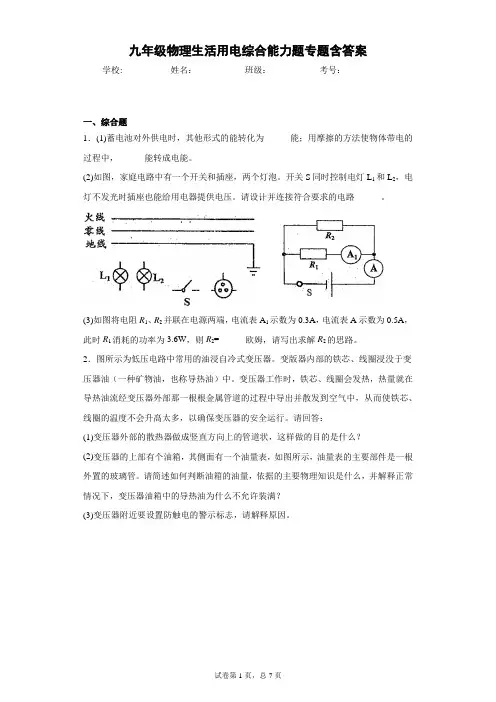

九年级物理生活用电综合能力题专题含答案
2．图所示为低压电路中常用的油浸自冷式变压器。变版器内部的铁芯、线圈浸没于变压器油（一种矿物油，也称导热油）中。变压器工作时，铁芯、线圈会发热，热量就在导热油流经变压器外部那一根根金属管道的过程中导出并散发到空气中，从而使铁芯、线圈的温度不会升髙太多，以确保变压器的安全运行。请回答：
所以 的阻值
开关S接在右边时， 与 串联，饮水机处于保温状态，此时电路的总电阻
由串联电路电阻关系可得 的阻值
(4)[4]水吸收热量
；
加热管的热效率为 ，则加热时消耗的电能
；
由公式
得所需加热时间
5．乙24.2Ω1.05×107
【详解】
(1)[1]因为电热水器是金属外壳，所以必须接地线，而三孔插座接地线，故选乙。
电热水壶型号
额定电压
额定功率
HX--201306
220V
1200
10．如图，是某品牌全自动洗碗机，它的外表有银光闪闪的金属外壳。该洗碗机具有热水洗净、暖风烘干、杀菌等功能。
（1）为了安全，该洗碗机应选用图1中________（选填“甲”或“乙”）插座；
（2）该洗碗机的插头带有漏电保护装置，它的工作原理模拟电路如图2（图中虚线框内安装漏电保护器），当开关S闭合时，通过A、B两处的电流IA_________IB（选填“>”、“=”或“ ”）；
额定电压
220V
频率
50Hz
烘干机额定功率
180W
加热器额定功率
3000W
（5）烘干机启动时，通过提高液体温度和___________加快了水的汽化。

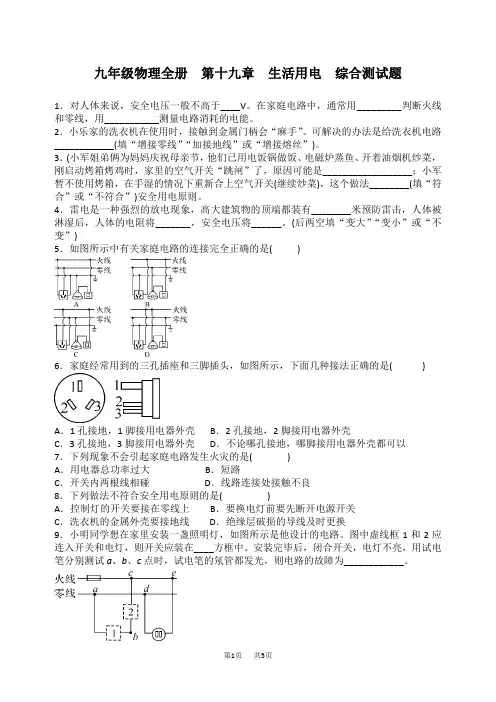

人教版九年级物理全册第十九章生活用电综合测试题含答案
九年级物理全册第十九章生活用电综合测试题1．对人体来说，安全电压一般不高于____V。
在家庭电路中，通常用_________判断火线和零线，用___________测量电路消耗的电能。
2．小乐家的洗衣机在使用时，接触到金属门柄会“麻手”。
可解决的办法是给洗衣机电路____________(填“增接零线”“加接地线”或“增接熔丝”)。
3．(小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是__________________；小军暂不使用烤箱，在手湿的情况下重新合上空气开关(继续炒菜)，这个做法________(填“符合”或“不符合”)安全用电原则。
4．雷电是一种强烈的放电现象，高大建筑物的顶端都装有________米预防雷击，人体被淋湿后，人体的电阻将_______，安全电压将______。
(后两空填“变大”“变小”或“不变”)5．如图所示中有关家庭电路的连接完全正确的是( )6．家庭经常用到的三孔插座和三脚插头，如图所示，下面几种接法正确的是( )A．1孔接地，1脚接用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．不论哪孔接地，哪脚接用电器外壳都可以7．下列现象不会引起家庭电路发生火灾的是( )A．用电器总功率过大B．短路C．开关内两根线相碰D．线路连接处接触不良8．下列做法不符合安全用电原则的是( )A．控制灯的开关要接在零线上B．要换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线及时更换9．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在____方框中。
安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为____________。
10．如图所示为家庭中常用的电热水壶，下表列出了其部分技术参数，该电热水壶正常工作时的电流是_______A。
九年级物理生活用电专项训练100(附答案)及解析
九年级物理生活用电专项训练100( 附答案 ) 及分析一、生活用电选择题1．以下说法中，正确的选项是（）A. 电磁波的频次越高，流传的速度就越大B. 使用试电笔鉴识火线时，手要接触笔尾的金属体C. 手机间通话靠超声波传达D. 微波不拥有能量【答案】B【分析】【解答】解：A、电磁波的速度与介质相关，与电磁波的频次没关， A 不切合题意；B、使用测电笔鉴识火线时，手要接触笔尾的金属体，只有这样才能正确鉴识火线和零线，B 切合题意；C、手机是现代人们最常用的通讯工具之一，手机间通话是经过电磁波传达的， C 不切合题意；D、微波能够传达信息，也拥有能量， D 不切合题意。
故答案为： B。
【剖析】电磁波的速度与介质相关 .现代社会为信息社会，信息的流传离不开电磁波，故应掌握电磁波的性质及应用，如：无线电广播、电视、手机都是靠电磁波来传达信息的，微波炉利用微波加热食品等.正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线.2．小茜家新购住宅刚装饰完成，家中部分照明电路如下图。
查竣工程时，小茜闭合了开关 S（家中其余用电器均处于断开状态），白炽灯L 亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。
她断开开关S，再次用验电笔测试插座的两个孔，她将察看到（假定故障只有一处）（）A. 测试两孔时验电笔都发光C. 只有测试左侧的孔时验电笔才发光B测.试两孔时验电笔都不发光D.只有测试右侧的孔时验电笔才发光【答案】D【分析】【解答】（1）闭合了开关S（家中其余用电器均处于断开状态），白炽灯L 亮了一段时间后熄灭了，说明灯泡、火线与零线不可以构成通路．可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连结，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照旧发光．故答案为： D.【剖析】本题考察家庭电路的连结和故障判断．当开封闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如下图，假如两插座中均接入家用电器，且将电路中的开关所有闭合，那么各用电器工作的状况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D只.有丙正常工作【答案】 D【分析】【解答】在家庭电路中，插座、用电器应并连结入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串连，所以甲乙插座中的用电器以及灯泡丁会工作，但不可以正常工作，只有灯泡丙能够正常工作．故答案为： D．【剖析】本题中之所以连结错误，主要在于没有依据并联的原则，将所实用电器并联在火线与零线之间，所以，会造成局部串连，相互影响.4．本来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原由可能是（）A.同时工作的用电器过多，致使干路电流过大，保险开关跳闸B.这个插座的火线和零线本来就相接触形成了短路C.插头与这个插座接触不良形成了断路D.插头插入这个插座时，致使火线和零线接触形成了短路【答案】 D【分析】【解答】解： A、手机充电器的功率很小，使用后不会致使干路中总电流过大、保险开关跳闸，故 A 错误．B、假如插座处本来有短路，则在没有插下手机充电器以前，电路就已经出现了短路，室内用电器不会正常工作，故 B 错误；C、假如用电器的插头与插座断路状态，则用电器不工作，不会影响室内其余用电器，故C 错误；D、假如插头插入这个插座时，致使火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不实时断电会发生火灾，故 D 正确．应选 D．【剖析】内用电器所有停止工作，表示干路上的保险丝被熔断了，保险丝被熔断是因为电路中的电流过大．而产生电流过大的原由有两个：一是用电器的总功率过大，另一个是发生短路．由生活知识可知，手机充电器的功率比较小，所以造成保险丝熔断的原由不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器所有停止工作可知，是手机充电器的两个接头短路了．5．“生活到处有物理，留意察看皆学识”．下边对相关现象的解说，正确的选项是（） A. 塑料吸盘能贴在圆滑的墙上是利用了大气压强 B. 用高压锅煮食品简单熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串连的D. 保险丝熔断后，能够用铜丝代替【答案】A【分析】【解答】A、塑料挂钩的吸盘能贴在圆滑的墙上，是因为遇到大气压强的作用，A 切合题意；B、用高压锅烧饭，是利用了锅内气压高升，水的沸点高升的原理， B 不切合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串连的， C 不切合题意；D、家庭电路中的保险丝熔断后，绝对不可以用铁丝或铜丝取代，不然或发生火灾， D 不切合题意．故答案为： A．【剖析】（ 1 ）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点高升的原理煮熟食品的；（ 3）家庭电路中各电器之间，插座和电器之间是并联的；（ 4）保险丝应采用电阻率大，熔点低的资料．6．小敏的妈妈从市场买了一只低价台灯，装上“ 220V25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立刻全都熄灭，原由可能是（）A. 插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内短路D. 台灯的插头内断路【答案】 C【分析】【解答】因为台灯和其余用电器并联，插头与插座接触不良或灯泡的灯丝断了，只好使本支路的灯（台灯）不亮，不可以使其余的灯熄灭，A、B 不合题意；C、台灯的灯座内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立刻全都熄灭， C 切合题意；D、台灯的插头内断路，只好使本支路的灯（台灯）不亮，不可以使其余的灯熄灭， D 不合题意 .故答案为： C．【剖析】家庭电路中的所实用电器并联，ABD 三种状况只会造成台灯自己不亮；假如台灯的灯座内短路，当插头插入插座时，会造成电源短路，此时电路中的电流过大，使保险丝烧断或跳闸 .7．生活中具备安全用电意识特别重要。
九年级物理生活用电专项训练100(附答案)含解析
九年级物理生活用电专项训练100(附答案)含解析一、生活用电选择题1．家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路【答案】D【解析】【解答】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，D符合题意．故答案为：D．【分析】保险丝一般用熔点低的材料做成，当电路中电流较大时，产生的热量较多，保险丝熔断，保护电路.2．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。
【分析】家庭电路中电流的过大的原因是短路和总功率过大，即此时保险丝会熔断.3．如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A. 电热壶所在电路的B、C间断路B. 插座的接地线断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路【答案】 C【解析】【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．故选C．【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了．4．小华在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。
如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有甲、乙、丁正常工作C. 只有甲正常工作D. 都不正常工作【答案】 C【解析】【解答】图丙处的插座接上用电器后，相当给乙丁的并联部分串联了一个电阻，对甲灯泡没有影响，甲能正常工作，其它三个都不能正确工作，C符合题意.故答案为：C.【分析】由于图中插座接在干路中，插座中的火线和零线是断开的，所以电路是断路.5．下列做法不符合安全用电的是（）A. 在建楼房里安装漏电保护器B. 组装家庭电路时将开关接在零线上C. 洗衣机的金属外壳与地线相连D. 使用测电笔时手指接触金属笔尾【答案】B【解析】【解答】A、在新建楼房里安装漏电保护器，可防止家庭电路发生漏电事故，A不符合题意；B、组装家庭电路时应将开关接在火线上，防止维修或更换电器时发生触电事故，B符合题意；C、洗衣机的金属外壳与地线相连，防止金属外壳漏电，发生触电事故，C不符合题意；D、使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，D不符合题意；故答案为：B．【分析】为了安全，家庭电路在连接时，开关要连接在用电器和火线之间.6．关于家庭电路及安全用电，下列说法正确的是（）A. 验电笔是用来测试物体是带正电还是带负电的B. 家庭电路中，控制各个灯具的开关都应安装在火线上C. 低于220V的电压对人体都是安全的D. 只有当人体接触带电体时，才可能发生触电事故【答案】 B【解析】〖解答〗解：A、验电笔是用来辨别火线和零线，故A错；B、家庭电路中，控制各个灯具的开关都应安装在火线上，故B正确；C、不高于36V的电压对人体都是安全的，故C错；D、只有当人体接触带电体时，且对人体造成一定的伤害才可能发生触电事故，故D错。
(物理)九年级物理生活用电专项训练及答案及解析
（物理）九年级物理生活用电专项训练及答案及解析一、生活用电选择题1．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（）A. 电压力锅工作时是将内能转化为电能B. 电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C. 电压力锅煮饭时冒出的“白气”是水蒸气D. 电压力锅使用三脚插头是为了将外壳与地线相连【答案】D【解析】【解答】解：A．电压力锅属于电热器，它工作时，主要将电能转化为内能，故A错误；B．电压力锅密封性很好，锅内气压可超过标准大气压，所以它是利用增大压强，使沸点升高的原理来更快煮熟食物的，故B错误；C．电压力锅煮饭时冒出的“白气”是高温的水蒸气遇冷液化形成的小水滴，而水蒸气是人眼看不见的，故C错误；D．电压力锅这类大功率或有金属外壳的家用电器，通常都要使用三脚插头，这是为了防止因漏电使外壳带电而造成触电事故，故D正确．故选：D．【分析】解决本题必备知识：1．了解电热器的工作原理是将电能转化为热能；2．液体的沸点与气压有关，气压越高沸点越高；3．在一定条件下，物质三态会相互转化，这就是物态变化，物质由气态变为液态叫液化；4．三脚插头的作用是将用电器的金属外壳与大地连接，防止因漏电而发生触电事故．2．如图所示的实验操作中正确的是（）A. 使用试电笔B. 测液体体积C. 稀释浓硫酸D. 测溶液的pH【答案】A【解析】【解答】解：A、使用试电笔时手接触笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．故A正确；B、用量筒测量液体的体积时，视线和凹面的底部相平．故B错误；C、稀释浓硫酸把浓硫酸沿器壁慢慢地注入水中并不断搅动，不能把水倒入浓硫酸中，故C 错误；D、测溶液的pH值时用玻璃棒蘸取待测液滴在pH试纸上，而不能把pH试纸放入溶液中，故D错误．故选A．【分析】（1）正确使用试电笔的方法：手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．（2）量筒读数是视线与液柱的凹液面相平；（3）稀释浓硫酸时把浓硫酸沿器壁慢慢地注入水中并不断搅动；（4）用玻璃棒蘸取待测液滴在pH试纸上测溶液的pH值．3．如图所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是（）A. 灯泡和两孔插座是串联的B. 开关和三孔插座的连接都是错误的C. 试电笔接触M点,氖管不发光D. 试电笔插入两孔插座的左孔,氖管发光【答案】B【解析】【解答】A. 灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故A 错误；B. 据图可知，开关接到了零线和灯泡之间；三孔插座的左孔接的是地线，上孔接的是零线，它们的连接都有错误，故B正确；C. 电灯开关已断开，图中M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故C错误；D. 两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D说法正确。
(物理)初三物理生活用电题20套(带答案)
（物理）初三物理生活用电题20套(带答案)一、生活用电选择题1．如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 闸刀开关和带开关的灯泡B. 带开关的灯泡和三线插座C. 带熔丝的二线插座和三线插座D. 闸刀开关和带熔丝的二线插座【答案】B【解析】【解答】解：开关应该和火线连接、灯泡和零线连接；三线插座的连接：左孔接零线、右孔接火线、上面的孔接地线，B符合题意。
故选B。
【分析】安全用电常识的应用。
2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。
故答案为：C。
【分析】本题考查学生连接家庭电路的掌握情况。
所有家用电器和插座都是并联的。
而开关则要与它所控制的用电器串联，开关要接在火线上。
两孔插座接法：左孔接零线，右孔接火线；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。
3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．如图所示的四张图片中，对应物理知识阐述正确的是（）A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用皮毛摩擦胶棒，橡胶带负电是由于皮毛束缚电子的能力比较强【答案】C【解析】【解答】解：A、甲图是奥斯特实验，说明通电导线周围有磁场，故A错误；B、发电机是利用电磁感应的原理制成的，该装置中没有电源，故B错误；C、从安全用电的角度分析，把拉线开关接在灯和火线之间更能保证用电安全，故C正确；D、用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电．故D错误；故选C．【分析】（1）奥斯特实验说明通电导线周围有磁场；（2）发电机是利用电磁感应的原理制成的，该装置中没有电源；（3）在家庭电路中，开关应该接到火线和用电器之间；（4）不同的物质原子核束缚核外电子的本领有强有弱，两种物质相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电．摩擦起电的实质不是创造了电，而是电子的转移．5．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．6．小敏的妈妈从市场买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是（）A. 插头与插座接触不良B. 灯泡的灯丝断了C. 台灯的灯座内短路D. 台灯的插头内断路【答案】C【解析】【解答】因为台灯和其它用电器并联，插头与插座接触不良或灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，A、B不合题意；C、台灯的灯座内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭，C符合题意；D、台灯的插头内断路，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，D不合题意 .故答案为：C．【分析】家庭电路中的所有用电器并联，ABD三种情况只会造成台灯自身不亮；如果台灯的灯座内短路，当插头插入插座时，会造成电源短路，此时电路中的电流过大，使保险丝烧断或跳闸 .7．小华在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。
完整版初三物理生活用电测试卷有答案
初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、图2所示的实例中，符合安全用电要求的是2、某家庭电路的部分组成如图所示，下列说法正确的是( )A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路3、随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是（）A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时，只需换上足够粗的保险丝即可4、家庭电路中，下列哪种情况会使熔丝熔断（）A．停电B．关闭空调C．电路发生短路D．打开冰箱门5、如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。
关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于灯泡被短路B．甲图是由于灯泡被断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总电阻太小，功率太小6、"庆教师节文艺会演"时，物理组的老师给大家表演了一个"不怕电"的节目。
首先姚老师将一标有"PZ220-100"的灯泡接到两导线头M、N之间，灯泡正常发光。
随后将灯泡取下，姚老师站到干燥的木凳上后，左右手分别抓住M、N两导线头（如图）。
刘老师用测电笔分别测试M、N及姚老师的皮肤，发现测电笔的氖管都发光，而姚老师却谈笑自如。
对以上现象的解释，你认为正确的是（）A．姚老师有特异功能，确实不怕电B．姚老师的双手戴着绝缘手套C．在人、灯替换之时，申老师将零线断开了D．在人、灯替换之时，申老师将火线断开了7、如图所示的实例中，符合安全用电要求的是()8、某家庭电路的组成如图10所示，下列说法正确的是【】A．控制灯泡的开关不可以接在零线上B．图中的四个插座中有三个是并联的C．有金属外壳的家用电器必须使用三孔插座，以确保安全D．彩灯接入电路后都不亮，可能是其中的一个小彩灯短路9、以下情况不会触电的是A．使用试电笔时，手指按住笔卡，用笔尖接触被测的导线，但手指绝对碰不到笔尖．B．在电线上晾衣服C．一只手接触火线，另一只手接触零线D．人站在地上，一只手接触火线，另一只手不接触零线10、如图描述的是生活中与"电"有关的现象，其中符合安全用电要求的是（）A．用测电笔检测插座是否有电B．用湿手按开关C．多个大功率用电器同时用一个插座D．在电线上晾晒衣服11、"注意安全，珍惜生命"是大家的共同心愿。
九年级物理生活用电题20套(带答案)含解析(20211105160822)
九年级物理生活用电题20 套( 带答案 ) 含分析一、生活用电选择题1．“安全用电，爱惜生命”是同学们应有的意识．某同学家的配电系统如下图，对于空气开关、电能表和漏电保护器的安装地点，以下说法中不正确的选项是（）A. 在①地点安装电能表C. 在③地点安装漏电保护器B在.②地点安装空气开关D在. ④地点安装漏电保护器【答案】C【分析】【解答】解：依据电路的构成可知，家庭电路的连结要依据进户线→电能表→ 总空气开关及漏电保护开关→用电器的安装次序；即在①地点安装电能表，在② 地点安装空气开关，在④ 地点安装漏电保护器，故ABD 正确；在③ 地点应安装空气开关，能够在电流过大时自动断开开关以保护电路安全，此处的火线不简单接触到，故不安装漏电保护器，故 C 错误．应选 C．【剖析】为了用电安全，家庭电路的构成，必定要注意进户线、电能表、总开关、保险丝的次序不可以颠倒．2．本来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原由可能是（）A.同时工作的用电器过多，致使干路电流过大，保险开关跳闸B.这个插座的火线和零线本来就相接触形成了短路C.插头与这个插座接触不良形成了断路D.插头插入这个插座时，致使火线和零线接触形成了短路【答案】 D【分析】【解答】解：A、手机充电器的功率很小，使用后不会致使干路中总电流过大、保险开关跳闸，故 A 错误．B、假如插座处本来有短路，则在没有插下手机充电器以前，电路就已经出现了短路，室内用电器不会正常工作，故 B 错误；C、假如用电器的插头与插座断路状态，则用电器不工作，不会影响室内其余用电器，故C 错误；D、假如插头插入这个插座时，致使火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不实时断电会发生火灾，故 D 正确．应选 D．【剖析】内用电器所有停止工作，表示干路上的保险丝被熔断了，保险丝被熔断是因为电路中的电流过大．而产生电流过大的原由有两个：一是用电器的总功率过大，另一个是发生短路．由生活知识可知，手机充电器的功率比较小，所以造成保险丝熔断的原由不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器所有停止工作可知，是手机充电器的两个接头短路了．3．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立刻所有熄灭．原由可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】D【分析】【解答】解： A、若插座处短路，即应当还没有插台灯时，保险丝就烧断， A 不符合题意；B、若台灯的插头内短路，即应当插上插头后保险丝就烧断， B 不切合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即一直发光，但不会发生电源短路， C 不切合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立刻全都熄灭； D 切合题意；故答案为： D．【剖析】所有灯熄灭是跳闸了，原由是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路 .4．夜晚，小亮把台灯的插头刚插入插座时，家里本来正常工作的用电器忽然都停止了工作，发生这一现象的原由可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相接触形成了短路C. 插头插入这个插座时，火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸【答案】 C【分析】【解答】所实用电器都停止工作，能够是断路或短路.台灯的插头刚插入插座，不会造成断路，再接入台灯也不会致使干路电流过大，保险开关跳闸.可能是插头插入这个插座时，火线和零线相接触形成了短路， C 切合题意 .故答案为： C.【剖析】家庭电路中电流过大的原由：短路或电路的总功率过大.一般状况，瞬时出现的跳闸现象属于短路造成电流过大.5．某家庭电路的部分状况如下图，以下说法正确的选项是（）A. 图中的两根进户线分别为火线和地线B. 零线在入户以前已经和大地相连C. 该电能表的标定电流为20A D当.电路中发生漏电时空气开关会起到保护作用【答案】 B【分析】【解答】解： A、进户线分为火线和零线，故 A 错误；B、零线在入户以前已经和大地相连，故 B 正确；C、电能表的标定电流为10A，额定最大电流为 20A，故 C 错误；D、假如站在地上的人不当心接触了火线，电流经过人体流入大地，漏电保护器会快速切断电流，对人身起到保护作用，故 D 错误．应选 B．【剖析】（ 1 ）进户线为火线和零线，为家庭电路供给220V 的电压；（ 2）零线在入户之前已经和大地相连；（3）电能表上的10A（ 20A），此中 10A 为标定电流，即平常同意通过电能表的最大电流为10A，而 20A为短时间内同意经过的最大电流；（4）带有漏电保护器的总开关拥有空气开关和漏电保护器的功能，当出现短路、过载（用电器总功率过大）和漏电时，能自动“跳闸”对人或电路起到保护作用．6．某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其余用电器也停止工作，经检查发现空气开关跳闸，其原由可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线本来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】A【分析】【解答】空气开关跳闸的原由是电流过大，详细是电路中短路或过载，因为是接入灯泡时跳闸，则原由是灯泡短路， A 切合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理生活用电专项综合练习题及答案一、选择题1．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（）A. 试电笔可用来测试物体是带正电还是带负电B. 试电笔通常也用来检查电气设备的外壳是否带电C. 使用时手指不能碰到金属笔卡D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电【答案】B【解析】【解答】解：A、试电笔是用来辨别火线和零线的，A不符合题意；B、试电笔也用来检查电气设备的外壳是否带电，B符合题意。
C、用试电笔时，手接必须接触笔尾的金属卡，C不符合题意.D、人不会发生触电事故，在试电笔的构造中，有一个1MΩ以上的高值电阻，在使用时此电阻与人体串联，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小的缘故，D不符合题意。
故答案为：B。
【分析】两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别.如果测电笔中氖管发光，则所测的是火线，不发光的是零线.正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线.2．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．3．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．4．如图是家庭电路示意图。
下列说法错误的是（）A. 电能表记录的是家庭电路消耗的总功率B. 若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患C. 电路跳闸可能是电路总功率过大引起的D. 导线a是火线【答案】 A【解析】【解答】A.在家庭电路中，电能表记录消耗电能的多少，A符合题意；B.根据图像，c处连接的是保护接地线，断开时用电器工作不受影响，但有安全隐患，B不符合题意；C.家庭电路中跳闸的原因有短路或总功率过大，C不符合题意；D.导线A和用电器之间有开关，a是火线，D不符合题意。
故答案为：A.【分析】电能表记录电路中消耗的电能，有金属外壳的用电器，金属外壳要接地，电流过大时会跳闸。
5．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则（）A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路【答案】 C【解析】【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，C符合题意.故答案为：C.【分析】测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.6．关于安全用电，下列正确的是（）A. 用铜丝临时代替熔丝B. 安装电路时，开关必须接零线C. 用湿手拔用电器的插头D. 金属外壳和大功率的用电器都要接地【答案】D【解析】【解答】A、保险丝是熔点低电阻率大的铅锑合金，不能用铜丝代替保险丝，A不合题意；B、安装电路时，开关必须控制火线，B不合题意；C、不能用湿手拔用电器的插头，以防发生触电事故，C不合题意；D、使用金属外壳和大功率的用电器都要接地，符合安全用电原则，D符合题意 .故答案为D .【分析】A、熔点高的金属在电流过大时，不易熔断，不能及时切断电源，所以保险丝必须用熔点低电阻率大导体制成；B、家庭电路中，开关必须控制火线，以便及时切断电源；C、不接触低压带电体，不靠近高压带电体是安全用电的原则. 湿手是导体，接触电器的插头可能造成触电事故；D、金属外壳和大功率的用电器都要接地，防止漏电，发生触电事故 .7．如图所示是某家庭电路，闭合开关S1、S2， L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路【答案】B【解析】【解答】解：闭合开关S1、S2， L1灯发光，L2灯不发光，并且用试电笔分别接触c、d 两点，氖管都发光，说明L1灯的线路正常，而c点与火线相连，因此故障为bc间发生断路时，c点通过L2灯与火线相连．故选B．【分析】在正常情况下，开关闭合后，a、d与火线相通，用测电笔时，应都亮，b、c与零线相通，用测电笔测时，应都不亮，但c也亮了，说明c点与火线相连．8．如图所示，下列说法中不正确的是（）A. S1再闭合时，电流表测L1的电流B. 使用测电笔时，手指应按住笔卡C. 当导体ab左右移动时，电表指针会偏转D. 当滑片P向右移动时，电磁铁磁性减弱【答案】A【解析】【解答】解：A、当开关S1闭合时，电流表和灯泡L2串联，因此电流表测的是灯泡L2中的电流．故A错误；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故．故B正确；C、如图所示的是电磁感应现象，当导体左右运动时，导体在磁场中作切割磁感线运动，此时电路中有感应电流产生，因此电表指针会偏转．故C正确；D、当滑片向右滑动时，滑动变阻器连入电路的电阻会变大，电路中的电流会变小，电磁铁的磁性会减弱．故D正确．故选A【分析】此题的四个选项考查的是不同的知识点，因此要对四个选项逐个分析后才能得出正确答案．9．下列关于生活用电的说法中错误的是（）A. 使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B. 控制用电器的开关要连接在火线和用电器之间C. 家庭电路中空气开关跳闸，一定是由于电路短路引起的D. 安全用电要做到不接触低压带电体，不靠近高压带电体【答案】C【解析】【解答】用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，A符合题意；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，B符合题意；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，C不符合题意；不接触低压带电体，不靠近高压带电体，符合安全用电原则，D符合题意，故答案为：C。
【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。
氖管发光的是火线，氖管不发光的是零线.家庭照明电压为220伏；所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联.引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.10．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 双孔插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良【答案】 B【解析】【解答】解：A、开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，A不符合题意；B、双孔插座一孔接火线，一孔接零线，两线相碰相当于直接把火线和零线接通，这是短路，会引起电流过大，“空气开关”会自动“跳闸”，B符合题意；C、灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，C不符合题意；D、插头插座接触不良，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，D不符合题意。
故答案为：B。
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.11．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】 A【解析】【解答】解：A、当只闭合S、S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B、当只闭合S、S2时，L0正常发光，说明该支路存在短路，故B错误；C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误；故选A．【分析】将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．12．关于家庭电路与安全用电，下列说法正确的是（）A. 火线和零线之间的电压为36VB. 各用电器之间是并联的C. 开关接在零线上D. 电冰箱不需要用三线插座【答案】B【解析】【解答】A.火线和零线之间的电压为220V ，A不符合题意；B.各用电器之间是并联的，B符合题意；C.开关接在火线上，C不符合题意；D.电冰箱用三线插座，防止冰箱的外壳漏电而造成触电事故，D不符合题意。
