能耗制动的控制线路原理
任务3单向启动能耗制动控制线路的安装与检修
与无变压器单相半波整流能耗制动自动控制线路 相比，不同点：制动时产生制动力矩的直流电源是由 变压器单相桥式整流提供，而不是通过电动机的转动 惯性发电产生。
能耗制动的优点：制动准确、平稳，且能量消耗 较小。
能耗制动的缺点是需要附加直流电源装置，设备 费用较高，制动力较弱，在低速时制动力矩小。
能耗制动一般用于要求制动准确、平稳的场合， 如磨床、立式铣床等的控制线路中。
3. 能耗制动所需直流电源的估算
一般用以下方法进行，其估算步骤是：（以常用的单 相桥式整流电路为例）
1）首先测量出电动机三根进线中任意两根之间的电阻R（Ω）。
2）测量出电动机的进线空载电流I0（A）。
3）能耗制动所需的直流电流IL（A）=KI0，所需的直流电 压UL（V）=ILR 。其中K是系数，一般取3.5～4。若考虑到电 动机定子绕组的发热情况，并使电动机达到比较满意的制动 效果，对转速高、惯性大的传动装置可取其上限。
模块一 三相电动机基本控制线路的安装与检修
课题六 三相笼型异步电动机制动控制线路的安装与检修
任务3 单向启动能耗制动自动控制线路的安装与检修
理解能耗制动的原理，识读分析单向启动能耗制动控 制线路的构成和工作原理，并能正确地进行安装和检修。
一、能耗制动原理
当电动机切断交流电源后，立即在定子绕组中通入 直流电，迫使电动机停转的方法称为能耗制动。
故障检修
线路故障的现象、原因及处理方法
故障现象
原因分析
可能故障点在图中虚
按下 线框中部分。
停止按钮
可能原因：
接触器KM1的常闭触
接触器 点接触不良；
KM2不吸 SB2的常开触点接触不
合，电动 良； 时间继电器延时分断
柴油机能耗制动的工作原理
柴油机能耗制动的工作原理
柴油机的能耗制动是通过利用发动机的惯性来制动车辆，实现减速和停车的过程。
具体工作原理如下：
1. 能耗制动的主要原理是利用柴油机的压缩爆发能力，将发动机转为能耗装置，通过减小气缸进气阻力来实现制动效果。
2. 当驾驶员踩下制动踏板时，会关闭喷油器，停止燃烧过程，而继续压缩气缸内的空气。
由于柴油机的高压缩比和高燃烧温度，气缸内压力急剧增大，推动活塞前行，产生大量的机械能。
3. 这部分机械能通过连杆和曲轴传递给车轮，使车辆减速并最终停下来。
同时，气缸内的气体会迅速冷却，压力迅速下降，这种压力下降产生的制动力也会帮助减缓车速。
4. 能耗制动的效果受到多种因素的影响，例如车辆的重量、速度、发动机转速等。
一般来说，速度越高，制动效果越明显。
5. 柴油机能耗制动的优点是制动效果稳定，不受制动器温度的影响，可长时间使用。
但需要注意的是，过度使用能耗制动会使发动机过度磨损，可能导致故障。
需要注意的是，柴油机能耗制动通常用于重型车辆，如卡车和大巴，一般轻型乘用车辆很少使用能耗制动。
6.1.3-三相异步电动机能耗制动原理及控制电路的识读.
《机床电气控制系统运行与维护》
在如图6-19所示线路中，KM2的主触点分两组使用：其中一对用 在变压器的输入端，另两对用在变压器的输出端，这样就使得整流 变压器的原边（交流侧）与副边（直流侧）同时切换，有利于提高 触点的使用寿命。
《机床电气控制系统运行与维护》
小 结：
能耗制动时产生的制动力矩大小，与通入定子绕组中的直流电流大 小、电动机的转速及转子电路中的电阻有关。电流越大，产生的静止 磁场就越强，而转速越高，转子切割磁力线的速度就越大，产生的制 动力矩也就越大。
《机床电气控制系统运行与维护》
2.全波整流
用四只整流二极管构成桥式整流电路，有分立元件的，也有集成元件的。 这种整流电路输出的脉动电压较之半波整流平稳。 由于能耗制动并不要求恒稳电压，所以不需要设置滤波电路和稳压电路。
3.直流电源的选择
能耗制动中，通入电动机的直流电流不能太大，过大会烧坏定子绕组。 因此，能耗制动直流电源的选择有一定的要求
《机床电气控制系统运行与维护》
线路特点：
（1）该电路通过整流变压器TC和桥式全波整流器提供直流电源给电 动机绕组，而整流变压器和可调电阻用来调节直流电流，从而调节制 动强度。 （2）KM2的主触点分两组使用：其中一对用在变压器的输入端，另 两对用在变压器的输出端，这样就使得整流变压器的原边（交流侧） 与副边（直流侧）同时切换，有利于提高触点的使用寿命。
《机床电气控制系统运行与维护》
（四）无变压器单相半波整流双向启动能耗制动控制线路
1. 电路构成
图6-15 无变压器单相半波整流双向启动能耗制动控制电路
《机床电气控制系统运行与维护》
2. 电路工作原理
先合上电源开关QS 正向启动运行：
反转启动运行：
能耗制动控制线路工作原理(精)
JX7-4A
1
VD
套流二极管
ZCZ30
1
10A 600V
R
电阻
RX20-50
1
50Ω
万用表
试。
目 标
能耗制动控制线路安装与调
试
1.能耗制动控制线路原理图
能耗制动控制线路安装与调 试
2.工作原理分析
能耗制动是在电动机按停止按钮切除三相电源的同时，定子 绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁 场的作用，产生电磁制动转矩而制动的。
按图示电路连接好线路。停车时，按下复合停止按钮SB1， 接触器KM1断电释放，电动机脱离三相电源，接触器KM2和时间继 电器KT同时通电吸合并自锁，KM2主触头闭合，将直流电源接入 定子绕组，电动机进入能耗制动状态。当转子转速接近零时，时 间继电器延时断开常闭、触头动作，KM2线圈断电释放，断开能 耗制动直流电源。常开辅助触头KM2复位，断开KT线圈电路，电 动机能耗制动结束。
《电气控制系统安装与调试》资源库
能耗制动控 制线路安装 与调试
1.能耗制动控制 线路工作原理
2.常见运行故障分析及其保护措施
2013年3月
能耗制动控制线路安装与调 试
1.能够正确识读能耗制动控制线路原理图。
教 2.能够正确分析能耗制动控制线路的工作原理。 学 3.能够按照控制原理图，进行控制线路的正确安装与调
能耗制动控制线路安装与调 试
3.控制线路中的主要电器元件
代号
名称
型 号 与 规 格 数量
备注
M
三相异步电动机
0.75kW
1
KM1、KM2
交流接触器
CJ20-10
2
SB1、SB2

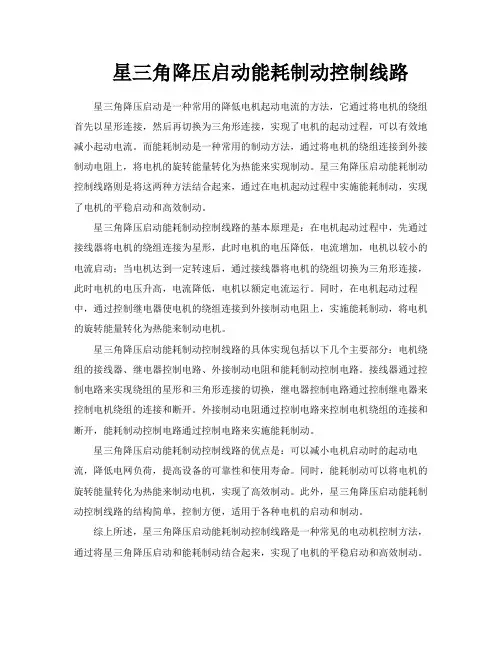

星三角降压启动能耗制动控制线路
星三角降压启动能耗制动控制线路星三角降压启动是一种常用的降低电机起动电流的方法，它通过将电机的绕组首先以星形连接，然后再切换为三角形连接，实现了电机的起动过程，可以有效地减小起动电流。
而能耗制动是一种常用的制动方法，通过将电机的绕组连接到外接制动电阻上，将电机的旋转能量转化为热能来实现制动。
星三角降压启动能耗制动控制线路则是将这两种方法结合起来，通过在电机起动过程中实施能耗制动，实现了电机的平稳启动和高效制动。
星三角降压启动能耗制动控制线路的基本原理是：在电机起动过程中，先通过接线器将电机的绕组连接为星形，此时电机的电压降低，电流增加，电机以较小的电流启动；当电机达到一定转速后，通过接线器将电机的绕组切换为三角形连接，此时电机的电压升高，电流降低，电机以额定电流运行。
同时，在电机起动过程中，通过控制继电器使电机的绕组连接到外接制动电阻上，实施能耗制动，将电机的旋转能量转化为热能来制动电机。
星三角降压启动能耗制动控制线路的具体实现包括以下几个主要部分：电机绕组的接线器、继电器控制电路、外接制动电阻和能耗制动控制电路。
接线器通过控制电路来实现绕组的星形和三角形连接的切换，继电器控制电路通过控制继电器来控制电机绕组的连接和断开。
外接制动电阻通过控制电路来控制电机绕组的连接和断开，能耗制动控制电路通过控制电路来实施能耗制动。
星三角降压启动能耗制动控制线路的优点是：可以减小电机启动时的起动电流，降低电网负荷，提高设备的可靠性和使用寿命。
同时，能耗制动可以将电机的旋转能量转化为热能来制动电机，实现了高效制动。
此外，星三角降压启动能耗制动控制线路的结构简单，控制方便，适用于各种电机的启动和制动。
综上所述，星三角降压启动能耗制动控制线路是一种常见的电动机控制方法，通过将星三角降压启动和能耗制动结合起来，实现了电机的平稳启动和高效制动。
这种控制线路具有降低电机起动电流、减小电网负荷、提高设备可靠性和使用寿命等优点，适用于各种电机的启动和制动。
带能耗制动的双重互锁正反转控制线路工作原理
带能耗制动的双重互锁正反转控制线路工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!带能耗制动的双重互锁正反转控制线路工作原理1. 引言在工业控制系统中，双重互锁正反转控制线路是一种常见且关键的设计，特别是在需要高度安全性和可靠性的设备中。
能耗制动
能耗制定义所谓能耗制动，即在电动机脱离三相交流电源之后，定子绕组上加一个直流电压，即通入直流电流，利用转子感应电流与静止磁场的作用已达到制动的目的。
原理根据左手定则确定出转子电流和恒定磁场作用所产生的转矩方向与转子转速方向相反，故为制动转矩，此时电机把原来储存的动能或重物的位能吸收后变成电能消耗在转子电路中。
能耗制动就是将运行中的电动机，从交流电源上切除并立即接通直流电源，在定子绕组接通直流电源时，直流电流会在定子内产生一个静止的直流磁场，转子因惯性在磁场内旋转，并在转子导体中产生感应电势有感应电流流过，并与恒定磁场相互作用消耗电动机转子惯性能量产生制动力矩，使电动机迅速减速，最后停止转动。
技术参数2.1、制动方式：自动电压跟踪方式；2.2、反映时间：1ms以下有多种噪声；2.3、电网电压：300-460V，45-66Hz；2.4、动作电压：700V直流，误差2V；2.5、滞环电压：20V；2.6、制动力矩：通常130%，最大150%；2.7、保护：过热，过电流，短路；2.8、滤波器：有噪声滤波器；2.9、防护等级：IPOO；电阻计算方法制动力矩制动电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW说明3.1.1、电阻值越小，制动力矩越大，流过制动单元的电流越大；3.1.2、不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件；3.1.3、制动时间可人为选择；3.1.4、小容量变频器(≤7.5KW)一般是内接制动单元和制动电阻的；3.1.5、当在快速制动出现过电压时，说明电阻值过大来不及放电，应减少电阻值电阻功率计算方法制动性质电阻功率一般负荷W(Kw)=电阻KWΧ10℅频繁制动（1分钟5次以上）W(Kw)=电阻KWΧ15℅长时间制动（每次4分钟以上）W(Kw)=电阻KWΧ20℅电路对低压变频器来说其主电路模式几乎是统一的电压型，交--直--交电路，它由三相桥式整流，即AC/DC，滤波电路的电容器C1及C2，制动电路由晶体管T及电阻R8和二级管Z组成的主控电路，三相式逆变IGBT组成为DC/AC；能耗制动驱动电路6.1、大功率T可用GTR或IGBT均可，其主要参数选择如下6.1.1、击穿电压UCEO=1000V即可；6.1.2、集电极最大电流:按正常电压下，流经RB的电流二倍，即ICM≥2ΧUD/R；6.1.3、其它参数如放大倍数，开关时间等军无严格要求；6.2、驱动电路驱动电路—可用集成电路组成亦为可用分立元件组成，图中VD5-VD8上的电压将为GTR提供反向偏置，工作过程是，当光藕VL得到信号而导通时，则V1导通且饱和，V2随即导通V3截止，使GTR导通，既有制动电阻流经RB，当VL失去信号而截止时，V1截止，随即V2截止，V3导通，GTR因反向偏而截止，这样多次反复将动能变电能，消耗在制动电阻RB上，以发热方式损耗；6.3、工作信号的取出一般均取直流电压作信号图2。
