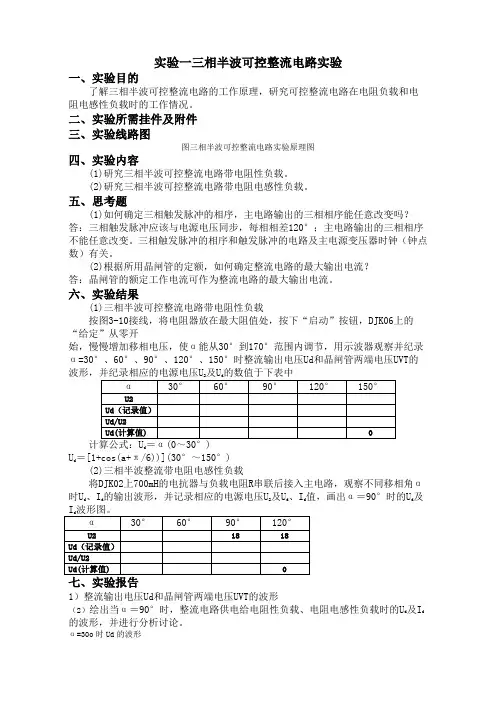

实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。
二、实验所需挂件及附件三、实验线路图图三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。
(2)研究三相半波可控整流电路带电阻电感性负载。
五、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗？答：三相触发脉冲应该与电源电压同步，每相相差120°；主电路输出的三相相序不能任意改变。
三相触发脉冲的相序和触发脉冲的电路及主电源变压器时钟（钟点数）有关。
(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流？答：晶闸管的额定工作电流可作为整流电路的最大输出电流。
六、实验结果(1)三相半波可控整流电路带电阻性负载按图3-10接线，将电阻器放在最大阻值处，按下“启动”按钮，DJK06上的“给定”从零开始，慢慢增加移相电压，使α能从30°到170°范围内调节，用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的dUd＝[1+cos(a+π/6))](30°～150°)(2)三相半波整流带电阻电感性负载将DJK02上700mH的电抗器与负载电阻R串联后接入主电路，观察不同移相角α时Ud 、Id的输出波形，并记录相应的电源电压U2及Ud、Id值，画出α＝90°时的Ud及1）整流输出电压Ud和晶闸管两端电压UVT的波形（2）绘出当α＝90°时，整流电路供电给电阻性负载、电阻电感性负载时的U d及I d 的波形，并进行分析讨论。
α=30o时Ud的波形α=30o时Uvt的波形α=60o时Ud的波形α=60o时Uvt的波形α=90o时Ud的波形α=90o时Uvt的波形α=120o时Ud的波形α=120o时Uvt的波形α=150o时Ud的波形α=150o时Uvt的波形α=90o时Ud的波形实验总结：第一次去实验的时候，并没有完成第一个实验，只是熟悉了实验仪器，加上没有对实验内容进行预习，所以没有完成实验内容。
电力电子实验报告实验一

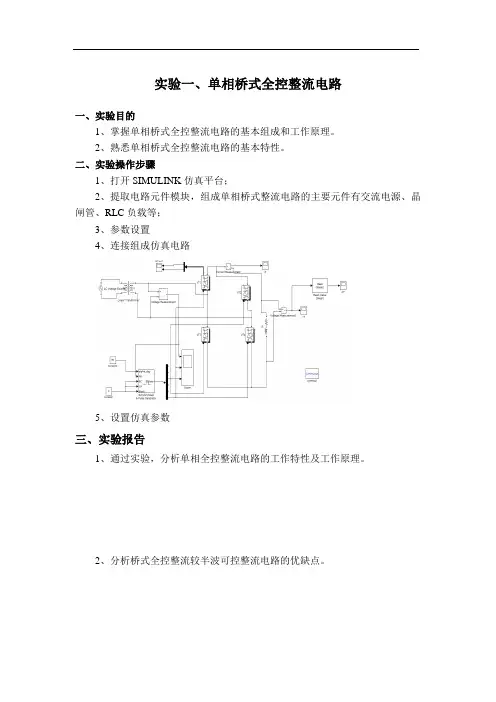

实验一、单相桥式全控整流电路
一、实验目的
1、掌握单相桥式全控整流电路的基本组成和工作原理。
2、熟悉单相桥式全控整流电路的基本特性。
二、实验操作步骤
1、打开SIMULINK仿真平台；
2、提取电路元件模块，组成单相桥式整流电路的主要元件有交流电源、晶闸管、RLC负载等；
3、参数设置
4、连接组成仿真电路
5、设置仿真参数
三、实验报告
1、通过实验，分析单相全控整流电路的工作特性及工作原理。
2、分析桥式全控整流较半波可控整流电路的优缺点。
3、观察并绘制有关实验波形。
（1）触发角为1200和600带电阻负载时的整流电路的输出电压、电流、输出电压平均值的波形，及晶闸管的电压、电流波形；
120度：
60度：
0度：
（2）触发角为300 和600带阻感负载时的整流电路的输出电压、电流、输出电压平均值的波形，及晶闸管的电压、电流波形。
30度：
60度：
0度：。
电力电子技术实验报告模版
CENTRAL SOUTH UNIVERSITY 电力电子技术实验报告姓名学号班级任课老师完成时间实验1-1 三相脉冲移相触发电路一、实验目的：1.熟悉了解集成触发电路的工作原理及双脉冲形成过程2.掌握集成触发电路的应用二、实验内容：1.集成触发电路的调试2.各点波形的观察与分析三、实验电路原理三相脉冲移相触发电路，采用三片集成芯片KJ004（或KC04）及外电路组成，以锯齿波移相的方式确定六个晶闸管的触发脉冲，根据输入控制电压U ct的变化，改变晶闸管的整流控制角α或逆变控制角β。
由三相脉冲移相触发电路产生的六路单窄脉冲分别输入到六路双脉冲形成芯片KJ041（或KC41）的1-6号脚，由芯片内的输入二极管完成“或”功能，形成补脉冲。
补脉冲按+A←-C，-C←+B，+B ←-A，-A←+C，+C←-B，-B←+A顺序列组合。
经电流放大后分别对应于15–10引脚输出间隔为60°的双窄脉冲，经功放后加至1-6号晶闸管（使三相桥式全控整流电路中的器件导通次序为VT1-VT2-VT3-VT4-VT5-VT6,彼此间隔60°，相邻器件成双接通）。
芯片KJ041（或KC41）的7号引脚为电子开关端口，当其为“0”电平时，允许各路输出触发脉冲，为“1”电平时，封锁各路输出触发脉冲。
实验电路原理如图1-1所示。
图1-1四、实验设备：1.YB4320A型双线方波路一台2.万用表一块3.实验挂箱：LY101，LY105-1，LY124五、实验步骤和方法：1.将挂箱LY101的给定信号输出接入LY105-1的U ct孔，并将LY105的U bif、U bir孔接地。
2.LY105-1的触发脉冲输出25芯插件与LY123 I组桥的触发脉冲输入25芯插件相连。
3.将LY124的±15V电源、地与LY105-1及LY101的±15V、地相连。
4.先合LY121中的三相交流总开关，再合直流控制电源开关（不允许合主电路电源开关），并用万用表直流电压档检查±15V电源是否在+15+1V范围内。
电力电子技术实验实验报告

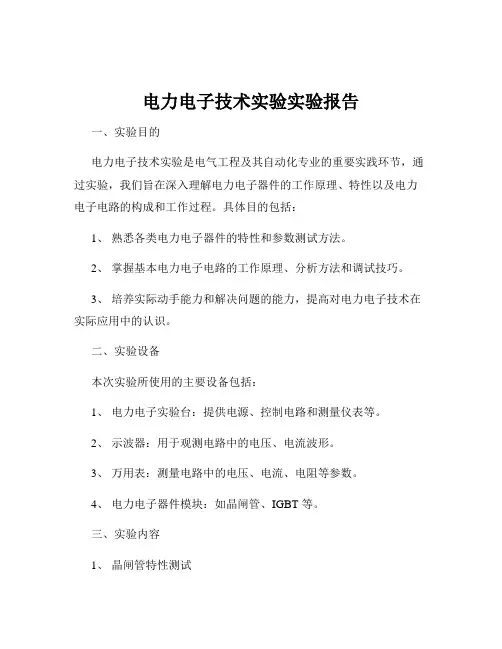

电力电子技术实验实验报告一、实验目的电力电子技术实验是电气工程及其自动化专业的重要实践环节，通过实验，我们旨在深入理解电力电子器件的工作原理、特性以及电力电子电路的构成和工作过程。
具体目的包括：1、熟悉各类电力电子器件的特性和参数测试方法。
2、掌握基本电力电子电路的工作原理、分析方法和调试技巧。
3、培养实际动手能力和解决问题的能力，提高对电力电子技术在实际应用中的认识。
二、实验设备本次实验所使用的主要设备包括：1、电力电子实验台：提供电源、控制电路和测量仪表等。
2、示波器：用于观测电路中的电压、电流波形。
3、万用表：测量电路中的电压、电流、电阻等参数。
4、电力电子器件模块：如晶闸管、IGBT 等。
三、实验内容1、晶闸管特性测试（1）导通特性测试将晶闸管接入实验电路，逐渐增加阳极电压，观察并记录晶闸管导通时的电压和电流值。
（2）关断特性测试在晶闸管导通后，减小阳极电流至维持电流以下，观察并记录晶闸管关断时的电压和电流变化。
2、单相半波可控整流电路实验（1）搭建电路按照电路图连接好单相半波可控整流电路，包括电源、晶闸管、负载电阻等。
（2）调节触发角通过改变触发电路的参数，调节晶闸管的触发角，观察输出电压的变化。
（3）测量输出电压和电流使用示波器和万用表测量不同触发角下的输出电压和电流值，并记录数据。
3、三相桥式全控整流电路实验（1）电路连接仔细连接三相桥式全控整流电路，确保连接正确无误。
（2）触发脉冲调试调整触发脉冲的相位和宽度，保证晶闸管的正确导通和关断。
（3）性能测试测量不同负载条件下的输出电压、电流和功率因数等参数。
四、实验步骤1、实验前准备（1）熟悉实验设备的使用方法和注意事项。
（2）预习实验内容，理解实验原理和电路图。
2、进行实验（1）按照实验内容的要求，依次进行各项实验。
（2）在实验过程中，认真观察实验现象，准确记录实验数据。
3、实验结束（1）关闭实验设备的电源。
（2）整理实验仪器和设备，保持实验台的整洁。
电力电子技术实验报告

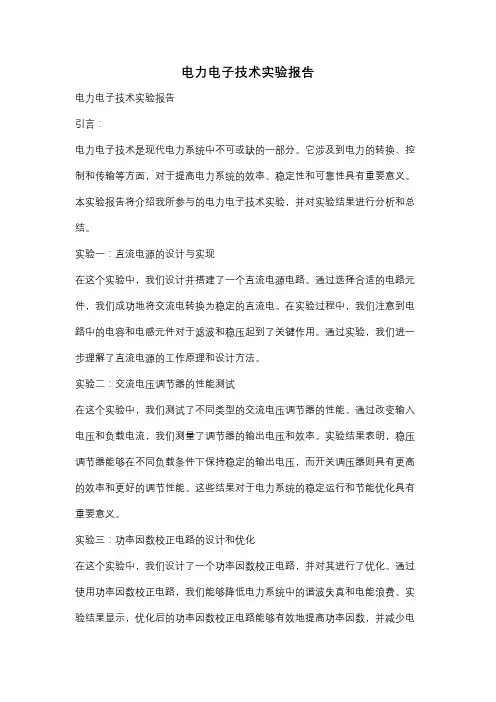

电力电子技术实验报告电力电子技术实验报告引言：电力电子技术是现代电力系统中不可或缺的一部分。
它涉及到电力的转换、控制和传输等方面，对于提高电力系统的效率、稳定性和可靠性具有重要意义。
本实验报告将介绍我所参与的电力电子技术实验，并对实验结果进行分析和总结。
实验一：直流电源的设计与实现在这个实验中，我们设计并搭建了一个直流电源电路。
通过选择合适的电路元件，我们成功地将交流电转换为稳定的直流电。
在实验过程中，我们注意到电路中的电容和电感元件对于滤波和稳压起到了关键作用。
通过实验，我们进一步理解了直流电源的工作原理和设计方法。
实验二：交流电压调节器的性能测试在这个实验中，我们测试了不同类型的交流电压调节器的性能。
通过改变输入电压和负载电流，我们测量了调节器的输出电压和效率。
实验结果表明，稳压调节器能够在不同负载条件下保持稳定的输出电压，而开关调压器则具有更高的效率和更好的调节性能。
这些结果对于电力系统的稳定运行和节能优化具有重要意义。
实验三：功率因数校正电路的设计和优化在这个实验中，我们设计了一个功率因数校正电路，并对其进行了优化。
通过使用功率因数校正电路，我们能够降低电力系统中的谐波失真和电能浪费。
实验结果显示，优化后的功率因数校正电路能够有效地提高功率因数，并减少电网对谐波的敏感性。
这对于提高电力系统的能效和稳定性具有重要意义。
实验四：逆变器的设计与应用在这个实验中，我们设计并搭建了一个逆变器电路，并将其应用于太阳能发电系统中。
通过将直流电能转换为交流电能，逆变器可以实现电力的输送和利用。
实验结果表明，逆变器能够稳定地将太阳能发电系统的输出电能转换为适用于家庭和工业用电的交流电。
这对于推广和应用太阳能发电技术具有重要意义。
结论：通过参与电力电子技术实验，我们深入了解了电力电子技术的原理和应用。
实验结果表明，电力电子技术在提高电力系统的效率、稳定性和可靠性方面具有重要作用。
我们还通过实验掌握了电力电子电路的设计和优化方法，为今后从事相关工作奠定了基础。
电力电子技术实验报告

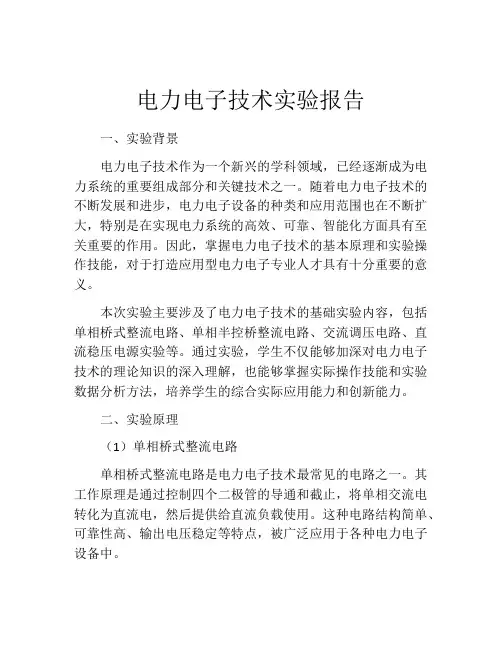

电力电子技术实验报告一、实验背景电力电子技术作为一个新兴的学科领域，已经逐渐成为电力系统的重要组成部分和关键技术之一。
随着电力电子技术的不断发展和进步，电力电子设备的种类和应用范围也在不断扩大，特别是在实现电力系统的高效、可靠、智能化方面具有至关重要的作用。
因此，掌握电力电子技术的基本原理和实验操作技能，对于打造应用型电力电子专业人才具有十分重要的意义。
本次实验主要涉及了电力电子技术的基础实验内容，包括单相桥式整流电路、单相半控桥整流电路、交流调压电路、直流稳压电源实验等。
通过实验，学生不仅能够加深对电力电子技术的理论知识的深入理解，也能够掌握实际操作技能和实验数据分析方法，培养学生的综合实际应用能力和创新能力。
二、实验原理（1）单相桥式整流电路单相桥式整流电路是电力电子技术最常见的电路之一。
其工作原理是通过控制四个二极管的导通和截止，将单相交流电转化为直流电，然后提供给直流负载使用。
这种电路结构简单、可靠性高、输出电压稳定等特点，被广泛应用于各种电力电子设备中。
（2）单相半控桥整流电路单相半控桥整流电路和单相桥式整流电路类似，不同之处在于只有一个晶闸管是可控的，其余三个二极管均为正向导通二极管。
这种电路可以实现对直流输出电压的连续调节，具有输出电压稳定、反向截止和可靠性高等特点，被广泛应用于变频调速、直流电动机控制等领域。
（3）交流调压电路交流调压电路是将变压器输出的交流电进行调制，通过控制可控硅的导通和截止，实现输出电压可调的电路。
这种电路在电力电子设备中广泛应用于电炉、电化学等领域，具有输出电压稳定、可靠性高、精度高等特点。
（4）直流稳压电源实验直流稳压电源实验是通过对不同的调节电路与稳压电路进行结合，实现直流电源输出电压、电流稳定的实验。
在电子学、通信、电力电子等领域中应用广泛，能够满足各种直流负载的需要。
三、实验步骤（1）单相桥式整流电路1. 将单相电源接入电路，调节电压调节器，使输出电压稳定。
电力电子技术仿真实验报告
电力电子技术仿真实验实验一三相桥式全控整流电路一：实验目的（1）加深理解三相桥式全控整流电路的工作原理（2）了解KC系列集成触发器的调整方法和各点的波形（3）掌握三相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数二：实验原理完整的三相桥式全控整流电路由整流变压器，6个桥式连接的晶闸管，负载，触发器和同步环节组成，6个晶闸管依次相隔60度触发，将电源交流电整流为直流电。
三：三相桥式全控整流电路仿真模型a.纯电阻负载电路1.设置仿真参数交流电压源的参数设置三相电源的相位互差120度，交流峰值相电压为100*sqrt(2)V,频率为60Hz 负载的参数设置R=45Ω，L=0H移相控制角值"alpha_deg"分别设为设为30，60, 120度2.仿真波形a: alpha_deg=30纯电阻负载两端的电压Vd1,Vd2晶闸管VT1的电压Uvt1每一相的相电流（iA,iB,iC）完整的波形注：iD为整流后的电流波形，Vd为整流后的电压波形b: alpha_deg=60纯电阻负载两端的电压Vd1,Vd2晶闸管VT1的电压Uvt1每一相的相电流（iA,iB,iC）完整波形c: alpha_deg=120纯电阻负载两端的电压Vd1,Vd2 晶闸管VT1的电压Uvt1每一相的相电流（iA,iB,iC）完整波形b.阻感负载电路1.设置仿真参数交流电压源的参数设置三相电源的相位互差120度，交流峰值相电压为100*sqrt(2)V,频率为60Hz 负载的参数设置R=45Ω，L=1H移相控制角值"alpha_deg"分别设为设为30，60, 90度2.仿真波形a: alpha_deg=30阻感负载两端的电压Vd1,Vd2晶闸管VT1的电压Uvt1每一相的相电流（iA,iB,iC）完整波形b: alpha_deg=60阻感负载两端的电压Vd1,Vd2 晶闸管VT1的电压Uvt1每一相的相电流完整波形c: alpha_deg=90阻感负载两端的电压Vd1,Vd2 晶闸管Vt1的电压Uvt1每一相的相电流完整波形四．功率因数的测定a.测量原理b.仿真模型c．仿真数据（1）感性负载alpha=0 alpha=30alpha=60 alpha=90 (2) 纯电阻负载alpha=0 alpha=30 alpha=90 alpha=60实验二单相正弦波脉宽调制逆变电路实验一．实验目的（1）了解电压型单相全桥逆变电路的工作原理（2）了解正弦波脉宽调制调频，调压的原理（3）研究单相全桥逆变电路控制触发的要求二．实验原理1.正弦波脉宽调制（SPWM）控制的基本原理(1)SPWM的概念工程实际中应用最多的是正弦PwM法(简称sPwM)，它是在每半个周期内输出若干个宽窄不同的矩形脉冲波，每一矩形波的面积近似对应正弦波各相应每一等份的正弦波形下的面积可用一个与该面积相等的矩形来代替，于是正弦波形所包围的面积可用这N个等幅(Vd)不等宽的矩形脉冲面积之和来等效。
电力电子技术实验报告
7实验一直流斩波电路实验一. 实验目的熟悉降压斩波电路、升压斩波电路及斩波控制电路的结构和工作原理，掌握以上两种基本斩波电路的工作状态和波形情况及调试方法。
二. 实验内容(1) 了解驱动电路的结构和实验电路的工作原理。
(2) 降压斩波电路的波形观察及电压测试。
(3) 升压斩波电路的波形观察及电压测试。
(4) 升降压斩波电路的波形观察及电压测试（选做，建议做）。
(5) Cuk 斩波电路的波形观察及电压测试（选做）。
(6) Sepic 斩波电路的波形观察及电压测试（选做）。
(7) Zeta 斩波电路的波形观察及电压测试（选做）。
(8) 电流测量（选做）。
三. 实验设备及仪器(1) 电力电子与运动控制教学实验平台(2) 示波器及高压隔离探头(3) 万用表(4) 连接导线四. 实验数据记录及整理分析1、了解MC0511 控制单元的工作原理，分析不同占空比和开关频率时波形的变化情况；分析驱动信号在连接MOSFET 前后波形的变化情况；说明“输出限幅”和“禁止”功能的作用。
在图1.1/1.2/1.3中，开关频率均为低频（5kHz），占空比依次为递增为20/40/60在图1.4/1.5/1.6中，占空比均为60，开关频率依次为为低频/高频/中频图1.7/1.8分别是将占空比旋钮调至最大所得到的波形。
输出限幅的接入可以限制输出波形占空比。
2、降压斩波电路性能研究（1）搭建电路如下所示（2）降压斩波电路测试结果表2.1 斩波电路测试结果电路形式：降压斩波电路开关频率：低频（5kHZ）负载情况：重载36V/90W表2.2 斩波电路测试结果电路形式：降压斩波电路开关频率：中频（12kHZ）负载情况：重载36V/90W表2.3 斩波电路测试结果电路形式：降压斩波电路开关频率：高频（20kHZ）负载情况：重载36V/90W（3）调节MC0511 控制单元上的“脉冲宽度调节”旋钮至约30％处，观察灯泡亮度的变化，用万用表测量并记录灯泡负载上的电压Uo 和斩波器输入直流电压E 的值。
电力电子技术实验报告
实验一单相桥式半控整流电路整流二极管两端电压U VD1的波形。
顺时针缓慢调节移相控制电位器RP1，使其阻值逐渐增大，观察并记录在不同α角时U d、U VT、U VD1的波形，测量相应电源电压U2和负载电压U d的数值，记录于下表中。
计算公式：Ud = 0.9U2(1+cosα)/2(3) 单相桥式半控整流电路带电阻、电感性负载①将单结晶体管触发电路的移相控制电位器RP1逆时针调到阻值最小位置、按下电源控制屏DJK01上的停止按扭断开主电路电源后，将负载换成电阻、电感性负载，即将平波电抗器L d(70OmH)与电阻R（双臂滑线变阻器和灯泡串联构成）串联。
②断开开关S1，先不入接续流二极管VD3。
接通主电路电源，顺时针缓慢调节移相控制电位器RP1，使其阻值逐渐增大，用示波器观察控制角α在不同角度时的Ud、UVT、UVD1、Id波形，并测定相应的U2、Ud数值，记录于下表中：③在α=60°时，移去触发脉冲（将单结晶体管触发电路上的“G”或“K”拔掉），观察并记录移去脉冲前后Ud、UVT1、UVT3、UVD1、UVD2、Id的波形。
④将相控制电位器RP1逆时针调至最小，闭合开关S1，接入续流二极管VD3，然后顺时针缓慢调节移相控制电位器RP1，使其阻值逐渐增大，观察不同控制角α时Ud、UVD3、Id 的波形，并测定相应的U2、Ud数值，记录于下表中：⑤在接有续流二极管VD3及α=60°时，移去触发脉冲(将单结晶体管触发电路上的“G”或“K”拔掉)，观察并记录移去脉冲前后Ud、UVT1、UVT3、UVD2、UVD1和Id的波形。
八、实验报告(1) 画出电阻性负载、电阻电感性负载时U d/U2=f(α)的曲线。
(2)画出电阻性负载、电阻电感性负载，α角分别为30°、60°、90°时的U d、U VT的波形。
(3) 说明续流二极管对消除失控现象的作用。
在整流桥接电阻电感性负载、不接续流二极管时，如晶闸管VT3的触发脉冲消失，VT3始终不导通，则输出电压ud失控。
电力电子技术实验报告
电力电子技术实验报告 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。
二、实验所需挂件及附件三、实验线路图图三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。
(2)研究三相半波可控整流电路带电阻电感性负载。
五、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗答：三相触发脉冲应该与电源电压同步，每相相差120°；主电路输出的三相相序不能任意改变。
三相触发脉冲的相序和触发脉冲的电路及主电源变压器时钟（钟点数）有关。
(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流答：晶闸管的额定工作电流可作为整流电路的最大输出电流。
六、实验结果(1)三相半波可控整流电路带电阻性负载按图3-10接线，将电阻器放在最大阻值处，按下“启动”按钮，DJK06上的“给定”从零开始，慢慢增加移相电压，使α能从30°到170°范围内调节，用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的波形，并纪录相应的电源电压U2及U d的数值于下表中dU d＝[1+cos(a+π/6))] (30°～150°)(2)三相半波整流带电阻电感性负载将DJK02上700mH 的电抗器与负载电阻R 串联后接入主电路，观察不同移相角α时Ud 、Id的输出波形，并记录相应的电源电压U2及Ud、Id值，画出α＝90°时的Ud及Id波形图。
七、1）整流输出电压Ud和晶闸管两端电压UVT的波形（2）绘出当α＝90°时，整流电路供电给电阻性负载、电阻电感性负载时的U d及I d的波形，并进行分析讨论。
电力电子技术实验报告-北京科技大学
电力电子技术实验报告实验一锯齿波同步移相触发电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
2．掌握锯齿波同步触发电路的调试方法。
二．实验内容1．认识锯齿波同步触发电路。
2．锯齿波同步触发电路各点波形观察，分析。
三．实验线路及原理锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术”有关教材。
四．实验设备及仪器1．MEL—002组件2．NMCL—31A组件3．NMCL—05E组件4．NMEL—03组件5．双踪示波器6．万用表五．实验方法1．将NMCL-05E面板上左上角的同步电压输入与MEL—002的U、V端相接，触发电路选择锯齿波。
2．合上主电路电源开关，用示波器观察各观察孔的波形，并记录各点波型，示波器的地线接于“7”端。
观察“1”~“6”孔的波形，了解锯齿波脉冲发生器的原理，记录各点波形。
3．调节脉冲移相范围（1）将NMCL—31A的“G”（给定）接到NMCL-05E的U g孔，并将输出电压U g调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压U b（调锯齿波触发电路中RP），使=180O （即Uct=0时，=180O），继续调节RP，观察角的变化，直到=30O，。
（2）在Uct=0时，使=180O，调节NMCL—31A的给定电位器RP1，增加U ct，观察脉冲的移动情况，增大Uct直到=30O，以满足移相范围=30O~180O的要求，记录=30O时U max（Uct）值。
4．调节U ct，使=60O，观察输出脉冲电压U G1K1，U G6K6的波形，并标出其幅值与宽度。
用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，并标出其幅值与宽度，记录U G1K1和U G3K3的相位关系。
六．实验报告1．整理，描绘实验中记录的各点波形。
电力电子技术实验报告
实验一 SCR、GTO、MOSFET、GTR、IGBT特性实验一、实验目的(1)掌握各种电力电子器件的工作特性。
(2)掌握各器件对触发信号的要求。
二、实验所需挂件及附件序型号备注号1DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。
2DJK06 给定及实验器件该挂件包含“二极管”等几个模块。
3DJK07 新器件特性实验DJK09 单相调压与可调负4载5万用表自备将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R 串联后接至直流电源的两端，由DJK06上的给定为新器件提供触发电压信号，给定电压从零开始调节，直至器件触发导通，从而可测得在上述过程中器件的V/A特性；图中的电阻R用DJK09 上的可调电阻负载，将两个90Ω的电阻接成串联形式，最大可通过电流为1.3A；直流电压和电流表可从DJK01电源控制屏上获得，五种电力电子器件均在DJK07挂箱上；直流电源从电源控制屏的输出接DJK09上的单相调压器，然后调压器输出接DJK09上整流及滤波电路，从而得到一个输出可以由调压器调节的直流电压源。
实验线路的具体接线如下图所示：四、实验内容(1)晶闸管（SCR）特性实验。
(3)功率场效应管（MOSFET）特性实验。
(5)绝缘双极性晶体管（IGBT）特性实验。
五、实验方法(1)按图3-26接线，首先将晶闸管（SCR）接入主电路，在实验开始时，将DJK06上的给定电位器RP1沿逆时针旋到底，S1拨到“正给定”侧，S2拨到“给定”侧，单相调压器逆时针调到底，DJK09上的可调电阻调到阻值为最大的位置；打开DJK06的电源开关，按下控制屏上的“启动”按钮，然后缓慢调节调压器，同时监视电压表的读数，当直流电压升到40V时，停止调节单相调压器(在以后的其他实验中，均不用调节)；调节给定电位器RP1，逐步增加给定电压，监视电压表、电流表的读数，当电压表指示接近零（表示管子完全导通），停止调节，记录给定电压U调节过程中回路电流I以及器件的管压降U。
电力电子技术实验报告答案
实验一锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
(2)掌握锯齿波同步移相触发电路的调试方法。
三、实验线路及原理锯齿波同步移相触发电路的原理图如图1-11所示。
锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。
四、实验内容(1)锯齿波同步移相触发电路的调试。
(2)锯齿波同步移相触发电路各点波形的观察和分析。
五、预习要求(1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。
(2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。
六、思考题(1)锯齿波同步移相触发电路有哪些特点?(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?(3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大?七、实验方法(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。
如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。
在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。
①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。
②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。
③调节电位器RP1，观测“2”点锯齿波斜率的变化。
论文-电力电子实验报告
《电力电子技术实验报告》实验一锯齿波同步移相触发电路实验1.实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
(2)掌握锯齿波同步移相触发电路的调试方法。
2.实验内容(1)锯齿波同步移相触发电路的调试。
(2)锯齿波同步移相触发电路各点波形的观察和分析。
3.实验原理锯齿波同步移相触发电路的原理图参见挂件说明。
锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见挂件说明和电力电子技术教材中的相关内容。
4.实验结果1~7点对应的波形及“G,K”脉冲电压如下：1点波形2点波形3点波形.4点波形5点波形6点波形GK波形1.移相范围的大小与控制电压uct，偏移电压Ub（即锯齿波触发电路中RP）有关。
调节输出电压Ug（即调节控制电压Uct）或调节偏移电压Ub（即调锯齿波触发电路中RP）都可以改变。
可以先将其中一个固定，再调节另外一个变量，达到想要的移相角度。
2.将输出电压Ug调至0V，即将控制电压Uct调至零，调节偏移电压Ub调锯齿波触发电路中RP），使=90O。
或者将NMCL——31A的“G”（给定）接到NMCL——05E的Ug孔，并将输出电压Ug调至0V，即将控制电压U_ct调至0，用示波器观察U2电压及U5电压波形，使=90度。
5.心得与体会通过这次课程设计，我也深刻的认识了锯齿波同步移相触发电路的全局设置和工作原理，对复杂电路的设计有了更确切的思路。
实验二单相桥式全控整流及有源逆变电路实验1.实验目的(1)加深理解单相桥式全控整流及逆变电路的工作原理。
(2)研究单相桥式变流电路整流的全过程。
(3)研究单相桥式变流电路逆变的全过程，掌握实现有源逆变的条件。
(4)掌握产生逆变颠覆的原因及预防方法。
2.实验所需挂件及附件3.实验原理图6-1为单相桥式整流带电阻电感性负载，其输出负载R用D42三相可调电阻器，将两个900Ω接成并联形式，电抗L d用DJK02面板上的700mH，直流电压、电流表均在DJK02面板上。
电力电子技术实验报告(西电自动化11级千博)
电力电子技术实验报告机电工程学院自动化实验一控制电路及交流调压实验一、实验目的和要求本实验是利用单结晶体管来构成的最简单的控制电路。
但具有触发电路的四要素，这种电路的中小功率电路中仍广泛使用。
1. 学会制作单结晶体管控制电路，以实现对小功率电力电子电路的控制，通过实验学习触发电路的设计及测量方法2. 了解脉冲变压器在可控硅触发电路中的应用，学习脉冲变压器的制作及同名端的测试方法3. 学习双向晶闸管在调压电路中的应用，在制作简单的控制电路的基础上，完成用双向晶闸管实现交流调压，用来控制灯光的亮度二、实验内容1．单结晶体管DT33构成的控制电路调试，记录各级波形，形成控制脉冲2．单相交流调压电路调试，实现灯光亮度调节三、实验仪器、设备（软、硬件）及仪器使用说明）1．单相或三相电源变压器一台2．模拟或数字示波器一台3．单结晶体管、可控硅及实验板一套四、实验原理1．把交流电整流成脉动直流电，再经过二极管限幅，形成同步梯形波，再把此电压加给电容器，使其充电，当其电压到达单结晶体管的峰点电压时，单结晶体管导通，电容器放电。
我们正是利用单结晶体管BT33的负阻区形成触发脉冲，如图1所示。
2．双向晶闸管具有双向调节电压的的作用，图2的上半部分给出了双向晶闸管调压电路，所采用的双向晶闸管是BT136塑封管，其管脚图如图2的右下角BT136管脚的正视图，有字一面正对自己，最左边的为第一脚是门极，最右边的一脚是T1极，中间的是T2极。
3．利用单结晶体管BT33在负阻区形成触发脉冲作为控制信号，加在门极和T1极上去控制双向晶闸管工作，使其在交流电的正半周和负半周各有一段时间不导通，控制不导通的时间长短就达到了调压调光目的。
4．利用示波器找出脉冲变压器的同名端，目的是把正极性的控制信号加到可控硅的门极上，图中有黑点的端为同名端。
单结晶体管组成控制电路原理图（作图工具：altium designer）●晶闸管对控制电路的要求：1.触发脉冲的极性应与晶闸管门极工作状态相一致；2.触发脉冲的幅度值应大于晶闸管标的触发电压和电流值，但触发功率不能超过功率容限，脉冲的宽度应能保证晶闸管可靠导通，脉冲的前延要陡峭；3.触发脉冲应与主回路的电源电压同步；4.触发脉冲应有一定的移相范围。
电力电子技术实验报告
实验一：单相桥式全控整流电路（电阻性负载）一、实验内容如图1-1所示为典型单相桥式全控整流电路，共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。
idR图1-1二、实验原理1、在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。
2、在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
3、在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
4、在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b 流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况三、实验过程启动MATLAB，进入SIMULINK后新建一个仿真模型的新文件。
在这里可以任意添加电路元器件模块。
然后对照电路系统模型，依次往文档中添加相应的模块。
在此实验中，我们按下表添加模块：表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况添加好模块后，要对各元器件进行布局。
一个良好的布局面板，更有利于阅读系统模型及方便调试。
图1-3设置模块参数。
依次双击各模块，在出现的对话框内设置相应的参数。
1、交流电源参数设置：电压设置为220V，频率设为50Hz，其它默认。
图1-42、脉冲触发器设置：振幅（amplitude）设为5。
周期（Period）设为0.02秒。
电力电子技术实验报告
电力电子技术实验报告实验目的，通过本次实验，掌握电力电子技术的基本原理和实验操作，提高学生对电力电子技术的理论和实践能力。
实验仪器设备，电力电子技术实验箱、直流电源、交流电源、示波器、电流表、电压表等。
实验原理，电力电子技术是指利用电子器件对电能进行调节、变换和控制的技术。
常见的电力电子器件有二极管、晶闸管、场效应管、三相全控桥等，它们可以实现电能的变换、调节和控制。
实验步骤：1. 实验一，单相半波可控整流电路。
a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。
b. 接通电源，观察示波器波形，记录电流和电压的变化。
c. 改变触发脉冲宽度，观察输出波形的变化。
2. 实验二，单相全波可控整流电路。
a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。
b. 接通电源，观察示波器波形，记录电流和电压的变化。
c. 改变触发脉冲宽度，观察输出波形的变化。
3. 实验三，三相半波可控整流电路。
a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。
b. 接通电源，观察示波器波形，记录电流和电压的变化。
c. 改变触发脉冲宽度，观察输出波形的变化。
4. 实验四，三相全波可控整流电路。
a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。
b. 接通电源，观察示波器波形，记录电流和电压的变化。
c. 改变触发脉冲宽度，观察输出波形的变化。
实验结果与分析：通过本次实验，我们成功搭建了单相和三相可控整流电路，并观察到了不同触发脉冲宽度下的输出波形变化。
实验结果表明，在不同触发脉冲宽度下，电压和电流的变化规律不同，进一步验证了电力电子技术的原理和应用。
结论：本次实验通过实际操作，使我们更加深入地理解了电力电子技术的原理和应用，提高了我们的实践能力和动手能力。
同时，也为今后的学习和科研工作打下了坚实的基础。
总结：电力电子技术在现代电力系统中具有重要的应用价值，通过本次实验，我们不仅掌握了电力电子技术的基本原理和实验操作，还提高了我们的实践能力和动手能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南安阳职业技术学院机电工程系电子实验实训室（2011.9编制）
目录
实验报告一晶闸管的控制特性及作为开关的应用 (1)
实验报告二单结晶体管触发电路 (3)
实验报告三晶闸管单相半控桥式整流电路的调试与分析（电阻负载） (6)
实验报告四晶闸管单相半控桥式整流电路的研究（感性、反电势负载） (8)
实验报告五直流-直流集成电压变换电路的应用与调试 (10)
实验报告一晶闸管的控制特性及作为开关的应用
一、实训目的
1．掌握晶闸管半控型的控制特点。
2．学会晶闸管作为固体开关在路灯自动控制中的应用。
二、晶闸管工作原理和实训电路
1．晶闸管工作原理
晶闸管的控制特性是：在晶闸管的阳极和阴极之间加上一个正向电压（阳极为高电位）；在门极与阴极之间再加上一定的电压（称为触发电压），通以一定的电流（称为门极触发电流，这通常由触发电路发给一个触发脉冲来实现），则阳极与阴极间在电压的作用下便会导通。
当晶闸管导通后，即使触发脉冲消失，晶闸管仍将继续导通而不会自行关断，只能靠加在阳极和阴极间的电压接近于零，通过的电流小到一定的数值（称为维持电流）以下，晶闸管才会关断，因此晶闸管是一种半控型电力电子元件。
2．晶闸管控制特性测试的实训电路
图1.1晶闸管控制特性测试电路
3．晶闸管作为固体开关在路灯自动控制电路中的应用电路
图1.2路灯自动控制电路
三、实训设备（略，看实验指导书）
四、实训内容与实训步骤（略，看实验指导书）
五、实训报告要求
1．根据对图1.1所示电路测试的结果，写出晶闸管的控制特点。
记录BT151晶闸管导通所需的触发电压U G、触发电流I G及导通时的管压降U AK。
2．简述路灯自动控制电路的工作原理。
实验报告二单结晶体管触发电路
一、实训目的
1．掌握单结晶体管触发电路的工作原理、接线和调试。
2．掌握单结晶体管触发电路各点电压波形的测定与分析。
二、实训电路与工作原理
1．晶闸管触发电路的组成
图2.1触发电路的组成
2．单结晶体管触发电路的组成和工作原理
单结晶体管是由两个基极（b1和b2）和一个阴极构成的一种特殊类型的晶体管，其构造示意图和符号如图2.2（a）、（b）所示。
它有两个显著的特点：
第一个特点：当在两个基极b1和b2上加一个电压U bb后，第一基极上的电压U Ab1（参见图2.2（a），A点在管子内部）将按照固定的比例（η）分配，即U Ab1=ηU bb，式中η称为分压比（它由管子结构决定，通常在0.3～0.9之间）。
（a）单结晶体管构造示意图（b）单结晶体管符号（c）自激振荡电路（d）电压波形图
图2.2单结晶体管自激振荡电路与电压波形图
第二个特点：当加在阴极和第一基极b1间的电压U eb1小于U Ab1时，管内的PN结[它相当一个二极管，见图2.2（a）]处于反偏而截止，这时e、b1极间没有电流。
只有当U eb1大于U Ab1，内部PN结处于正偏时，管子才会导通，e、b1极间才有电流通过（使管子由截止变为导通的U eb1的数值相对较高，称为峰点电压U P）。
当e、b1极间有电流通过后，e、b1间的电阻将大幅度降低（从几千欧降到几十欧），这样，e、b1间的电流将迅速增大而使管子进入饱和导通状态。
当管子导通以后，U eb1只有降到一个较低的数值（称为谷点电压U V），管子才能重新由导通变为截止。
利用单结晶体管的上述特性，再与RC充放电电路相结合，就可以组成一个自激振荡电路，如图2.2（c）所示。
当电路AB间加上一直流电压U后，一方面，电源经R2、单结晶体管、R1构成分压电路（其中单结晶体管按分压比η进行分压）。
另一方面，电源通过R E向电容C充电，由电工基础可知，电容上的充电电压u C是按指数曲线逐渐上升的[见图2.2（d）]。
由于电容并接在单结晶体管eb1结与R1上，当电容上的电压u C达到单结晶体管的峰值电压U p时，单结晶体管迅速导通，已充了电的电容将经管子eb1结向输出电阻R1放电，R1上将有一个突变上升的电压输出。
随着电容对R1的放电，电容上的电压又将迅速按指数曲线下降；R1上的输出电压也按指数曲线下降；当电容电压u C下降到管子的谷点电压U V时，管子又重新截止，于是又开始了新一轮的充放电过程，如此周而复始，形成一个自激振荡的过程。
电容上的电压近似锯齿波形，输出电阻R1上的电压波形即为电容放电时的电压波形，它是一列尖脉冲，[见图2.2（d）]。
这种自激振荡电路又称为张弛振荡器。
3．图2.3为由单结晶体管触发电路触发的晶闸管半控桥式整流电路
图2.3单结晶体管触发电路触发的晶闸管半控桥式整流电路
（a）同步电压波形（b）触发电路及负载电压波形
图2.4单结晶体管触发电路电压波形图
三、实训设备（略，看实验指导书）
四、实训内容与实训步骤（略，看实验指导书）
五、实训报告要求
1．画出单结晶体管触发电路图。
2．画出α=90°时三组u A、u B、u C、u D及u EF电压的波形图（图2.5）。
图2.5u A、u B、u C、u D及u EF电压的波形
实验报告三晶闸管单相半控桥式整流电路的调试与分析（电阻负载）
一、实训目的
1．进一步熟悉单结晶体管触发电路的连接与调试。
2．掌握晶闸管单相半控桥式整流电路（电阻负载）的负载电压波形及晶闸管电压波形。
3．学会由电压波形去分析电路的故障。
·
二、实训电路和工作原理
（a）具有电阻性负载的单相半控桥式整流电路（b）电压、电流波形
图3.1具有电阻负载的单相半控桥式整流电路图和电压、电流波形图
三、实训设备（略，看实验指导书）
四、实训内容与实训步骤（略，看实验指导书）
五、实训报告要求
1．画出控制角α=90°时电阻负载电压u d及晶闸管VT1、VT2上的电压波形。
2．由α的数值根据公式计算出电阻负载电压U d的值，与实测值进行对照比较，并分析误差原因。
图3.2u d、VT1、VT2的波形
实验报告四晶闸管单相半控桥式整流电路的研究（感性、反电势负载）
一、实训目的
1．理解可控整流时感性负载对电路的影响及增设续流二极管的作用。
2．理解可控整流时反电势负载对负载电压及电流波形的影响。
二、实训电路与工作原理
1．单相半控桥式整流电路（感性负载）
图4.1（a）为具有电阻、电感负载的单相半控桥式整流电路。
（a）具有感性负载的单相半控桥式整流电路
（VD为续流二极管）
图4.1具有感性负载单相半控桥式整流电路及电压、电流波形图
2．单相半控桥式整流电路（电动机负载）
图4.2为电动机负载时的单相半控桥式整流电路。
（a）电动机负载时的单相半控桥式整流电路（b）单相半控桥式整流电动机负载时的电压电流波形图4.2电动机负载时的单相半控桥式整流电路及电动机负载的电压与电流波形图
三、实训设备（略，看实验指导书）
四、实训内容与实训步骤（略，看实验指导书）
图4.3单相半控桥式整流负载电压、电流波形图坐标
五、实训报告要求
1．画出α=60°时，单相半控桥式整流电路在电阻-电感负载时（不接续流二极管）的负载电压波形与电流波形（上下对照画）。
记录此时负载电压平均值U d的数值。
2．画出α=60°时，上述电路增设续流二极管VD后的负载电压与电流波形及负载电压平均值的数值。
3．对照上述两种情况，归纳出相应结论（可小组讨论）。
实验报告五直流-直流集成电压变换电路的应用与调试
一、实训目的
1．掌握直流斩波升、降直流电路的工作原理。
2．学会对DC-DC集成电压变换电路的应用与调试。
二、实训电路与工作原理
1．直流斩波的概念及直流斩波升、降压电路
（a）直流斩波升压电路（b）直流斩波升、降压电路
实线为VT导通时电流回路实线为VT导通时电流回路
虚线为VT截止时L续流回路虚线为VT截止时L续流回路
图1直流斩波电压变换电路
2．由DC-DC集成电压变换模块构成的电压变换电路（MC34063A）
1）专用集成DC-DC电压变换电路模块MC34063A
图2为MC34063A的内部结构示意图
2）MC34063A的应用
①升压式DC-DC变换器
图3所示是由MC34063A组成的升压式DC-DC变换电路。
图3升压式DC-DC变换电路
图4反转式DC-DC变换电路
三、实训设备（略，看实验指导书）
四、实训内容（略，看实验指导书）
五、实训报告要求
设图3为一电子产品，试撰写一份技术说明书[包括本产品特点、性能、基本工作原理、调节方法、使用注意事项，以及维修地点（假设一个）等]。
