预应力混凝土梁孔道压浆记录表
30米预应力混凝土连续t梁预应力孔道压浆、封锚技术交底
技术交底书工程位置XXA11标二工区综合一队工程名称XX梁场交底项目30米预应力混凝土连续T梁预应力孔道压浆、封锚交底日期1. 预应力筋张拉后，孔道要在24小时内压浆。
2. 孔道压浆采用经检验合格的52.5R普通硅酸盐水泥，压浆水灰比宜采用0。
4~0。
45，可加入适当的外加剂，本次采用的配比如下：1：0。
40：0.005(水泥1384Kg/方：水:减水剂),水泥浆的泌水率不得超过3%，水泥浆稠度控制在14s～18s之间。
3。
压浆前观察预应力筋和锚具稳定状况,并要对孔道进行清洁处理。
4。
压浆采用活塞式压浆机，压浆压力应取0。
5～0。
7MPa。
水泥浆应达到均匀的稠度为止.水泥浆拌制到压入孔道内延续时间，视气温情况而定，宜在30～45min.要保证压浆管的气密性.5。
压浆顺序为先下后上，水泥浆从一端压入，从另一端排出，当出浆口排出稠度相同的浓浆时，用木塞塞住，为保证孔道内水泥浆饱满，关闭出浆口后，应保持不小于0。
5MPa的一个稳压期,该稳压期不小于2min。
6. 压浆过程中及压浆后48小时内，结构混凝土温度不低于5℃，否则应采取保温措施。
当气温高于35℃时,压浆宜在夜间进行。
7．压浆应按规定做不小于三组的7.07×7。
07×7。
07cm立方体试件,并做好施工记录。
8。
在管道压浆前不得安装就位，在压浆强度达到设计要求后方可移运和吊装。
9。
孔道压浆后应立即将梁端水泥浆清洗干净，同时清除支承垫板、锚具及端面混凝土的污垢,以备浇注封锚混凝土，封锚混凝土要求在梁片假设完成后立模施工。
10。
固定封锚模板，立模后校核梁长，其长度符合规范要求。
11。
封锚混凝土采用与梁体同标号的C50混凝土，应仔细认真振捣，使锚具处的混凝土密实.12. 封锚混凝土浇注后，静置1～2h，带模浇水养护。
脱模后在常温下养护时间不少于7天。
冬季气温低于5摄氏度时不得浇水，养护时间应增长并采取保温措施。
交底人接受负责人全体接受人注：本表一式二份，班组、工程部各一份。

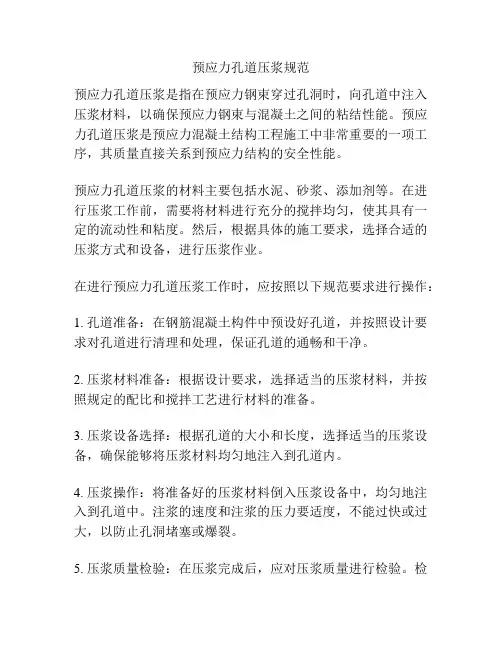

预应力孔道压浆规范
预应力孔道压浆规范预应力孔道压浆是指在预应力钢束穿过孔洞时，向孔道中注入压浆材料，以确保预应力钢束与混凝土之间的粘结性能。
预应力孔道压浆是预应力混凝土结构工程施工中非常重要的一项工序，其质量直接关系到预应力结构的安全性能。
预应力孔道压浆的材料主要包括水泥、砂浆、添加剂等。
在进行压浆工作前，需要将材料进行充分的搅拌均匀，使其具有一定的流动性和粘度。
然后，根据具体的施工要求，选择合适的压浆方式和设备，进行压浆作业。
在进行预应力孔道压浆工作时，应按照以下规范要求进行操作：1. 孔道准备：在钢筋混凝土构件中预设好孔道，并按照设计要求对孔道进行清理和处理，保证孔道的通畅和干净。
2. 压浆材料准备：根据设计要求，选择适当的压浆材料，并按照规定的配比和搅拌工艺进行材料的准备。
3. 压浆设备选择：根据孔道的大小和长度，选择适当的压浆设备，确保能够将压浆材料均匀地注入到孔道内。
4. 压浆操作：将准备好的压浆材料倒入压浆设备中，均匀地注入到孔道中。
注浆的速度和注浆的压力要适度，不能过快或过大，以防止孔洞堵塞或爆裂。
5. 压浆质量检验：在压浆完成后，应对压浆质量进行检验。
检验内容包括压浆的厚度、均匀性以及与预应力钢束的紧密接触程度等。
6. 压浆记录和报验：对压浆的工作进行记录，包括压浆的时间、孔道的位置和数量、压浆材料的种类和用量等，并进行相应的报验。
在进行预应力孔道压浆工作时，需要特别注意以下几点：1. 施工环境应干燥、清洁，避免灰尘和杂质进入孔道，影响压浆质量。
2. 压浆过程中应保证施工人员的安全，避免发生意外事故。
3. 压浆设备应定期进行检修和维护，确保其正常运转和压浆效果。
4. 压浆材料应按照规定的配比进行使用，严禁随意改变配比和掺杂其他杂质。
5. 压浆后，应对工程进行检查和验收，确保压浆质量符合设计要求。
总而言之，预应力孔道压浆是预应力混凝土结构工程中重要的一项施工工序，其质量直接关系到预应力结构的安全性能。
预应力管道压浆指南
3 术语
3.0.1 孔道压浆剂 孔道压浆剂是由高效减水剂、微膨胀剂、矿物掺合料等多种材
料干拌而成的混合料，在施工现场按一定比例与水泥、水混合并搅 拌均匀后，用于后张预应力孔道的压浆。 3.0.2 孔道压浆料
孔道压浆料是由水泥与孔道压浆剂干拌而成的压浆材料，在施 工现场按一定比例加水并搅拌均匀后，用于后张预应力孔道的压浆。 3.0.3 高速制浆机
本指南由浙江省交通运输厅提出并归口。 本指南于 2011 年 9 月首次发布。 本指南由浙江省交通运输厅负责管理和解释。日常管理和解释 工作由主编单位浙江省交通工程建设集团有限公司和杭州市交通工 程质量监督局负责，各有关单位在使用过程中，若有意见和建议， 请函告： 浙江省交通工程建设集团有限公司（杭州市滨江区江陵路 2031 号钱江大厦，邮编 310051），电话：0571-85123570 杭州市交通工程质量安全监督局（杭州市下城区中河北路 106 号交通大楼，邮编 310014），电话：0571-85464509 以便修订时参考。
4 技术要求 ........................................................................................... 99
4.1 材料 ............................................................................................. 99 4.2 施工设备 ................................................................................. 1010 4.3 浆液性能 ................................................................................. 1111
【建筑工程管理】E施工原始记录表
E－施工原始记录表水准测量原始记录表土方路基填筑原始记录表石方路基填筑原始记录表桥、涵台背回填施工原始记录表砌体工程施工原始记录表水泥混凝土路面施工原始记录表水泥混凝土路面接缝和钢筋施工原始记录表挖孔桩挖孔施工原始记录表钻(挖)孔桩地质柱状图钻孔灌注桩钻孔原始记录表桩基混凝土灌注施工记录表混凝土施工原始记录表砼构件养护记录表预应力钢筋冷拉原始记录表预应力张拉施工记录表预应力张拉伸长值汇总表预应力筋孔道压浆记录表封端检查记录表隧道开挖断面施工记录表格栅、钢拱架安装施工记录表隧道锚杆施工记录表锚杆注浆施工记录表隧道喷射混凝土施工记录表隧道混凝土衬砌施工原始记录表隧道拱架、支架、模板安装拆卸记录表隧道防水施工记录表隧道预埋件施工记录表隧道现场监控量测记录表钻孔灌注桩灌注监理旁站记录混凝土浇筑监理旁站记录预应力钢筋张拉监理旁站记录预应力孔道压浆监理旁站记录项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-1-□□□□路基、路面、结构物高程表测量工程师：记录：日期：年月日承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-2-□□□□土方路基填筑原始记录表现场施工负责人：检查：监理：日期：年月日承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-3-□□□□石方路基填筑原始记录表现场施工负责人：检查：记录：日期：年月日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-4-□□□□桥、涵台背回填施工原始记录表现场施工负责人：检查：记录：日期：年月日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-5-□□□□砌体工程施工原始记录表现场施工负责人：检查：记录：日期：年月日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-6-□□□□水泥混凝土路面施工原始记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-7-□□□□水泥混凝土路面接缝和钢筋施工原始记录表现场施工负责人：×××检查：×××记录：×××日期：××××××项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-8-□□□□挖孔桩挖孔施工原始记录表项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-8-1-□□□□钻(挖)孔桩地质柱状图项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-9-□□□□钻孔灌注桩钻孔原始记录表现场施工负责人：检查：记录：日期：项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-10-□□□□桩基混凝土灌注施工记录表现场施工负责人：检查：记录：日期：年月日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-11-□□□□混凝土施工原始记录表现场施工负责人：检查：记录：日期：年月日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-12-□□□□砼构件养护记录表现场施工负责人：检查：记录：日期：年月日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-13-□□□□预应力钢筋冷拉原始记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-14-□□□□预应力张拉施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-15-□□□□预应力张拉伸长值汇总表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-16-□□□□预应力筋孔道压浆记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-17-□□□□封端检查记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-18-□□□□隧道开挖断面施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-19-□□□□格栅、钢拱架安装施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-20-1-□□□□隧道锚杆施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-20-2-□□□□锚杆注浆施工记录表现场施工负责人：××× 检查：××× 记录：××× 日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号： 监理单位：铜陵路桥建设监理有限公司 编 号：E-21-□□□□隧道喷射混凝土施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-22-1-□□□□隧道混凝土衬砌施工原始记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-22-2-□□□□隧道拱架、支架、模板安装拆卸记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-23-□□□□隧道防水施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-24-□□□□隧道预埋件施工记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-25-□□□□隧道现场监控量测记录表现场施工负责人：×××检查：×××记录：×××日期：××年××月××日项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-26-□□□□钻孔灌注桩灌注监理旁站记录项目法人：黄山市城市基础设施建设投资有限公司承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-27-□□□□混凝土浇筑监理旁站记录承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-28-□□□□预应力钢筋张拉监理旁站记录承包单位：广东鸿高建设集团有限公司合同号：监理单位：铜陵路桥建设监理有限公司编号：E-29-□□□□预应力孔道压浆监理旁站记录。

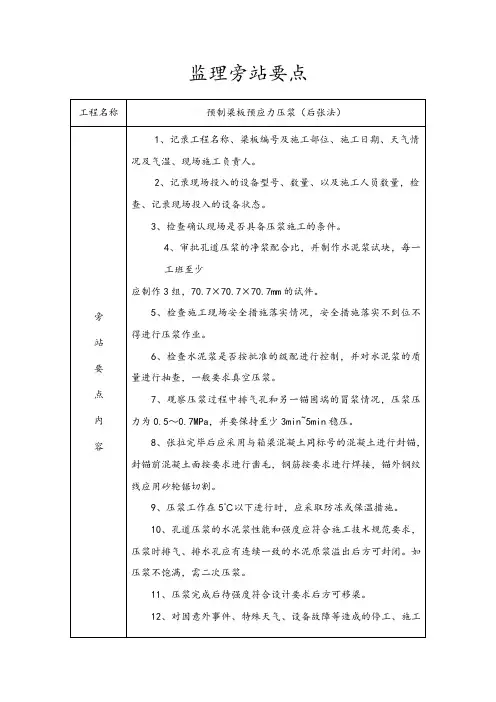

预制梁板预应力压浆(后张法)监理旁站要点
5、检查施工现场安全措施落实情况，安全措施落实不到位不得进行压浆作业。
6、检查水泥浆是否按批准的级配进行控制，并对水泥浆的质量进行抽查，一般要求真空压浆。
7、观察压浆过程中排气孔和另一锚固端的冒浆情况，压浆压力为0.5～0.7MPa，并要保持至少3min~5min稳压。
11、压浆完成后待强度符合设计要求后方可移梁。
12、对因意外事件、特殊天气、设备故障等造成的停工、施工
监理旁站要点
工程名称
预制梁板预应力压浆（后张法）
旁
站
要
点
内
容
中断，因质量隐患问题出现的返工等事件、处理措施、结果等情况进行记录，若发现有影响工程质量的重大问题时，应及时向上级主管人员汇报。
13、监理旁站过程中应留有影像资料。
监理旁站要点
工程名称
预制梁板预应力压浆（后张法）
旁
站
要
点
内
容
1、记录工程名称、梁板编号及施工部位、施工日期、天气情况及气温、现场施工负责人。
2、记录现场投入的设备型号、数量、以及施工人员数量，检查、记录现场投入的设备状态。
3、检查确认现场是否具备压浆施工的条件。
4、审批孔道压浆的净浆配合比，并制作水泥浆试块，每一工班至少
8、张拉完毕后应采用与箱梁混凝土同标号的混凝土进行封锚，封锚前混凝土面按要求进行凿毛，钢筋按要求进行焊接，锚外钢绞线应用砂轮锯切割。
9、压浆工作在5℃以下进行时，应采取防冻或保温措施。
10、孔道压浆的水泥浆性能和强度应符合施工技术规范要求，压浆时排气、排水孔应有连续一致的水泥原浆溢出后方可封闭。如压浆不饱满，需二次压浆。

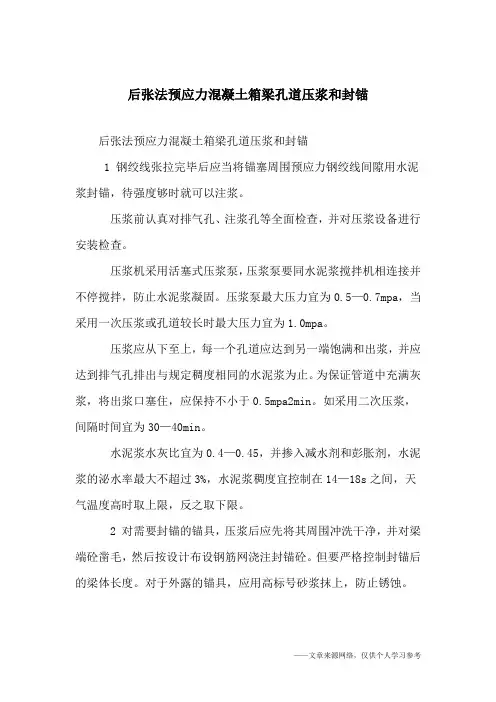

后张法预应力混凝土箱梁孔道压浆和封锚
后张法预应力混凝土箱梁孔道压浆和封锚
后张法预应力混凝土箱梁孔道压浆和封锚
1 钢绞线张拉完毕后应当将锚塞周围预应力钢绞线间隙用水泥浆封锚，待强度够时就可以注浆。
压浆前认真对排气孔、注浆孔等全面检查，并对压浆设备进行安装检查。
压浆机采用活塞式压浆泵，压浆泵要同水泥浆搅拌机相连接并不停搅拌，防止水泥浆凝固。
压浆泵最大压力宜为0.5—0.7mpa，当采用一次压浆或孔道较长时最大压力宜为1.0mpa。
压浆应从下至上，每一个孔道应达到另一端饱满和出浆，并应达到排气孔排出与规定稠度相同的水泥浆为止。
为保证管道中充满灰浆，将出浆口塞住，应保持不小于0.5mpa2min。
如采用二次压浆，间隔时间宜为30—40min。
水泥浆水灰比宜为0.4—0.45，并掺入减水剂和彭胀剂，水泥浆的泌水率最大不超过3%，水泥浆稠度宜控制在14—18s之间，天气温度高时取上限，反之取下限。
2 对需要封锚的锚具，压浆后应先将其周围冲洗干净，并对梁端砼凿毛，然后按设计布设钢筋网浇注封锚砼。
但要严格控制封锚后的梁体长度。
对于外露的锚具，应用高标号砂浆抹上，防止锈蚀。
孔道压浆 质评表3-8-24
6
孔道
压浆前，须将孔道冲洗洁净、湿润，如有积水应用吹风机排除。对曲线孔道 和竖向孔道应由最低点的压浆孔压入，由最高点的排气孔排气和泌水。
7
压力
压浆的最大压力一般为0.5～0.7MPa，当输浆管道较长或采用一次压浆时，应 适当加大压力。
序号 项 目
允许偏差(mm)
12
3
4
5
各实测点偏差值
检验频率 应检 实检 合格 合格率
一次
压浆 前
一次
平均合格率（%）
评定等级
年
检查试验记录 检查试验报告
月
日
6 7 8 9 10 11 12 13 14 15 16 范围 点数 点数 点数 点数 （%）
检查方法
1 水泥浆强度 不低于设计规定
每工 作班
＞3组
检查试验报告 单
3h
控制在2%
2 泌水率
24h
泌水全部被浆吸 回
3 水泥浆膨胀率 不大于10%
交方班组 工程技术负责人：
接方班组 质检员：施工员：压浆 前 Nhomakorabea3
水灰比
水泥浆的水灰比宜采用0.40～0.50，掺入适量减水剂时，水灰比可减少到0.35 。水及减水剂须对预应力钢材无腐蚀作用。
4
气温
压浆过程中及压浆后48h内，混凝土结构温度不得低于+5°，否则应采取保温 措施。当气温高于35℃时，压浆宜在夜间进行。
5
水泥浆调度
水泥浆调度宜控制在14～18s之间。水泥浆自调制至灌入孔道的延续时间，一 般不宜超过30～45min，水泥浆在使用前和压注过程中应经常搅动。
单位工程名称：
工序质量评定表
部位名称：
工序名称：孔道压浆
连续梁预应力张拉、压浆技术交底
连续梁预应力张拉、压浆技术交底表格编号连续梁预应力张拉、管道压浆技术交底书1310项目名称新建铁路连云港至镇江线LZZQ-03标三分部第 1 页共 7 页交底编号工程名称跨京沪高速淮安东收费站悬灌连续梁设计文件图号连镇施桥（参）19、连镇施桥（特）05-XI施工部位跨京沪高速淮安东收费站连续梁预应力张拉、管道压浆交底日期2017/2/10交底人：复核人：交底人： 复核人：技术交底内容：1、技术交底范围 本交底适用于跨京沪高速淮安东收费站悬灌连续梁连续梁预应力张拉、管道压浆施工。
2、施工前准备情况在梁体混凝土养护期间，将钢绞线穿好并安装好锚具、千斤顶。
待养护混凝土强度达到设计值得95％、弹性模量达到设计值的100％、且混凝土龄期大于5天后，方可进行预应力束张拉。
3、施工工艺3.1、钢绞线束的制作及安装（1）钢绞线的制作①钢绞线与波纹管的下料应按设计提供的长度进行，下料误差±10mm ；束中各根钢绞线长度差5mm 。
②预应力筋应采用砂轮锯切断，不得采用电弧切断，也不得使预应力筋经受高温、焊接火花或接地电流的影响。
下料后应采取措施防止钢绞线出现散头现象。
③钢绞线编束应梳丝理顺，每隔1～1.5m 捆扎成束，同一钢绞线应顺畅不扭结。
搬运时不得在地上拖拉，必须保持其清洁；在搬运过程中应避免机械损伤和有害的锈蚀。
④对钢绞线要进行编束并作出标记。
连续梁预应力张拉、管道压浆技术交底书 表格编号 1310项目名称 新建铁路连云港至镇江线LZZQ-03标三分部 第 2 页共 7 页 交底编号工程名称 跨京沪高速淮安东收费站悬灌连续梁设计文件图号 连镇施桥（参）19、连镇施桥（特）05-XI交底人： 复核人： 施工部位 连续梁预应力张拉、管道压浆 交底日期 2017/2/10 （2）钢绞线束的穿放 ①在穿束前应清除清除张拉端支承垫板及压浆孔内的杂物。
②同一管道穿束应整束整穿，按编号对号穿入波纹管，穿束时宜采用子弹头形式穿束套，在穿入过程中不得使钢绞线出现散头等现象。
预制梁周期表工作表(台账)
20-4 ③
20-4 ④ 21-3 ③④
28-8 ② 28-11 ② 28-12 ② 28-1 ② 21-2 ③④ 24-10 ③④ 24-11 ③④ 24-12 ③④ 25-10 ② 25-12 ② 24-1 ③④ 24-3 ③④ 21-4 ③④ 21-5 ③④ 28-9 ② 22-7 ③④ 24-2 ② 28-10 ② 24-2 ③④ 28-7 ② 28-2 ② 28-3 ② 28-4 ②
16-10 ② 16-12 ② 15-1 ②
16-10 ③④ 16-12 ③④ 15-1 ③④ 17-12 ② 16-11 ② 16-8 ② 16-7 ② 15-3 ② 16-8 ③④ 16-7 ③④ 16-1 ② 15-3 ③④ 16-9 ③④ 17-8 ② 15-4 ② 15-2 ② 13-12 ③④ 15-4 ③④ 15-2 ③④ 16-2 ② 17-7 ② 15-6 ② 15-6 ③④ 17-11 ② 16-6 ② 17-9 ② 17-10 ② 16-4 ② 16-11 ③④
13-4 ② 13-8 ② 12-4 ③ 12-5 ③④ 11-8 ③④ 11-6 ② 12-7 ② 11-6 ③④ 12-4 ④
16 17 18 19 20 21 22
9-8 ③④ 9-9 ③④ 11-4 ② 11-10 ② 12-9 ② 11-11 ②
12-3 ② 12-11 ② 11-4 ③④ 11-10 ③④ 11-7 ② 12-9 ③④ 11-11 ③④ 13-5 ② 12-6 ②
6
7
8
9
10
13-10 ③④
28
29
30
31
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
TB10443-2010铁路建设项目资料管理规程表格(附录C 施工记录用表C.0.1-C.0.16)
表C.0.1 打入桩施工记录编号：工程（标段）名称施工单位单位工程桩顶设计高程里程及工点部位桩机类型桩的规格桩设计桩长桩号打桩日期节数桩入土每米锤击次数（击）最后阶段倾斜度最后桩顶高程（m）桩位偏差（mm）接桩时间1 2 3 4 5 6 7 8 9 10送桩锤击数落锤高度（m）平均贯入度（cm/10击）设计值（%）实际值（%）作业人：记录人：专职质量检查员：施工技术负责人：年月日表C.0.2 钻孔桩钻孔及清孔记录编号：工程（标段）名称施工单位钻机类型及编号单位工程钻孔起讫时间钻头类型及直径部位桩号设计桩顶高程（m）转盘顶高程（m）桩径（m）设计孔深（m）设计孔底高程（m）护筒顶高程（m）月日时间工作内容钻压（t）转速（r/min）钻杆长度（m）钻进（m）孔底高程（m）地质情况泥浆比重作业人记录人起止小计编号本次累计本次累计换钻头记录：第次换钻头：原钻头高度 m，新钻头高度 m。
记录人：日期：第次换钻头：原钻头高度 m，新钻头高度 m。
记录人：日期：第次换钻头：原钻头高度 m，新钻头高度 m。
记录人：日期：清孔记录记录人：日期：开始清孔时间清孔结束时间清孔方式注入泥浆比重清孔结束泥浆比重清孔后孔径清孔前孔底高程清空后孔底高程清孔后沉渣厚度专职质量检查员：施工技术负责人：监理工程师：年月日表C.0.4预应力混凝土简支梁终张拉记录编号：工程（标段）名称施工单位单位工程梁号浇注日期张拉日期张拉时混凝土强度张拉时混凝土弹性模量锚具、夹具厂家锚具、夹具型号试验情况环境温度（℃）校验记录左端（大里程端）千斤顶编号：校验日期：油表编号：校验日期：右端（小里程端）千斤顶编号：校验日期：油表编号：校验日期：张拉顺序钢束编号初始应力（MPa）控制应力（MPa）测量刚出伸长（mm）偏差（%）钢绞线回缩（mm）初始应力控制应力预/初张拉伸长值预/初张拉至终张拉的伸长值刚束总伸长值计算伸长值应力值/油表值应力值/油表值活塞伸出量夹片外露活塞伸出量夹片外露左A 右C 左E 右G 左B 右D 左F 右H 左右12345678910滑丝断丝情况预制梁体弹性上拱（mm）张拉操作人端别开油泵人测量人左端右端记录人：专职质量检查员：施工技术负责人：监理工程师：年月日表C.0.5 预应力混凝土连续梁张拉记录编号：工程（标段）名称施工单位单位工程里程桥名梁型部位量浇注日期张拉日期张拉时混凝土强度张拉时混凝土弹性模量钢束方向锚具、夹具厂家锚具、夹具型号试验情况环境温度（℃）校验记录左端（大里程端）千斤顶编号：校验日期：油表编号：校验日期：右端（小里程端）千斤顶编号：校验日期：油表编号：校验日期：张拉顺序钢束编号锚下控制张拉力（KN）项目张拉阶段理论伸长值ΔL（mm）实际伸长值ΔL'（mm）伸长值差ΔL''=ΔL'-ΔL（mm）伸长率偏差Δ=(ΔL''/ΔL)%内缩量（mm）初读数20%第一行行程40%第二行行程100%油表读数伸长值油表读数伸长值油表读数伸长值油表读数伸长值油表读数伸长值油表读数伸长值滑丝断丝情况开油泵人测量人记录人：专职质量检查员：施工技术负责人：年月日表C.0.8 粉体喷射搅拌桩施工记录编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期设备名称及型号设计桩径水泥品种牌号桩号起止时间钻进速度地面高程（m）设计桩底高程（m）设计桩底高程（m）设计桩长（m）施工桩长（m）成桩直径（m）喷射压力（MPa）水泥用量（m³）持力层作用电流（A）作业人记录人：专职质量检查员：施工技术负责人：年月日表C.0.9 浆体喷射搅拌桩施工记录编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期设备名称及型号设计桩径水泥浆施工配合比桩号起止时间钻进速度地面高程（m）设计桩底高程（m）设计桩底高程（m）设计桩长（m）施工桩长（m）成桩直径（m）喷射压力（MPa）水泥浆用量（m³）持力层作用电流（A）作业人记录人：专职质量检查员：施工技术负责人：年月日表C.0.10 高压旋喷桩施工记录编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期设备名称及型号设计桩径水泥浆施工配合比桩号起止时间地面高程（m）设计桩底高程（m）施工桩底高程（m）设计桩长（m）施工桩长（m）成桩直径（m）旋转速度（r/s）提升速度（m/s）喷浆压力（MPa）设计喷浆量（m³）实际喷浆量（m³）作业人记录人：专职质量检查员：施工技术负责人：年月日表C.0.11 水泥粉煤灰碎石桩编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期钻孔设备设计桩径混合料配合比桩号设计地面高程（m）设计桩长（m）实测地面高程（m）钻孔深度（m）钻孔电流（A）成孔起止时间成孔作业人成桩起止时间成桩作业人施工桩顶高程（m）混合料灌注量（m³）地质情况简述记录人：专职质量检查员：施工技术负责人：年月日表C.0.12强夯施工记录编号：工程（标段）名称施工单位单位工程里程及工点部位设备型号天气夯锤重量（t）落距（m）锤底面积（㎡）夯点编号第遍施工日期夯击次数及下沉量总沉降量（cm）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18填料数（m³）最后二击平均下沉量（cm）记录人：专职质量检查员：施工技术负责人：年月日表C.0.3 基坑开挖施工记录编号：工程（标段）名称施工单位单位工程基坑名称及里程1．坑底设计高程，实际开挖坑底高程。
预应力筋孔道压浆记录
预应力筋孔道压浆记录工程名称：＿____施工部位：＿____施工日期：＿____一、压浆材料1、水泥品种及强度等级：＿____2、外加剂品种及掺量：＿____3、水灰比：＿____二、孔道情况1、孔道编号：＿____2、孔道长度：＿____3、孔道类型（直线、曲线）：＿____三、压浆设备1、压浆泵型号：＿____2、压力表量程及精度：＿____四、压浆工艺1、压浆顺序：＿____2、压浆压力：起始压力_____MPa，最大压力_____MPa，稳压压力_____MPa，稳压时间_____min。
3、压浆速度：＿____L/min五、压浆过程记录1、开始压浆时间：＿____2、结束压浆时间：＿____3、每孔道压浆量：＿____L4、压浆过程中的异常情况及处理措施：情况描述：＿____处理措施：＿____六、压浆质量检查1、压浆饱满度检查：采用_____方法进行检查，检查结果为_____。
2、泌水率检查：泌水率为_____%，符合设计及规范要求。
七、施工人员1、操作人员姓名：＿____2、现场监理人员姓名：＿____八、结论本次预应力筋孔道压浆施工符合设计及规范要求，压浆质量合格。
记录人：＿____审核人：＿____在实际的施工过程中，预应力筋孔道压浆记录需要由专人负责，如实、准确地填写。
每一个数据和信息都关系到结构的安全和耐久性。
首先，选择合适的压浆材料至关重要。
水泥的品种和强度等级应符合设计要求，以确保其具有足够的强度和稳定性。
外加剂的使用可以改善浆体的性能，如增加流动性、减少泌水等，但外加剂的品种和掺量必须经过严格的试验和验证。
水灰比的控制直接影响到浆体的强度和流动性，一般应根据试验结果确定最佳的水灰比。
孔道的情况也是影响压浆质量的重要因素。
孔道的长度和类型决定了压浆的压力和压浆量。
直线孔道相对较容易压浆，而曲线孔道由于存在弯曲部分，容易出现压浆不饱满的情况，因此需要适当提高压浆压力和延长稳压时间。
预应力孔道压浆记录表.doc
预应力孔道压浆记录表（一）
施工单位：中交二公局第一工程有限公司合同号：HRTJ15
记录人：叶文强日期：2010.4.12 复核人：刘胜智日期：2010.4.12
钢筋检查记录表
承包单位：中交二公局第一工程有限公司合同号：HRTJ15
监理单位：育才- 布朗交通咨询监理有限公司编号：ZJ-075-□□-□□□□□□□-□□
检验：华小鸿日期：2010.5.7
记录：叶文强日期：2010.5.7
钢筋检查记录表
承包单位：中交二公局第一工程有限公司合同号：HRTJ15
监理单位：育才- 布朗交通咨询监理有限公司编号：ZJ-075-□□-□□□□□□□-□□
检验：华小鸿日期：2010.5.7记录：叶文强日期：2010.5.7
钢筋安装质量交验单
承包单位：中交二公局第一工程有限公司合同号：HRTJ15
混凝土浇筑申请批复单
施工单位：中交二公局第一工程有限公司合同号：HRTJ15
监理单位：育才-布朗交通监理咨询有限公司编号：ZK-009-□□-□□□□□□□-□□
混凝土施工原始记录表
施工单位：中交二公局第一工程有限公司合同号：HRTJ15.
监理单位：育才-布朗交通监理咨询有限公司编号：ZJ-084-□□-□□□□□□□-□□
水泥混凝土拌和物坍落度、稠度试验记录表
编号：S－080—□□□—□□□□。
预应力混凝土孔道真空压浆现场试验
预应力混凝土孔道真空压浆现场试验
在后张法预应力混凝土结构中，孔道压浆是防止预应力钢筋锈蚀的重要防线，本项目后张法预应力孔道压浆采用真空孔道压泵技术。
对于真空孔道压浆，水泥浆的设计是压浆工艺的关键之处，必须申报配合比，经监理工程师同意，方可进行孔道压浆施工。
在施工现场：
1、检验膨胀剂的膨胀性：掺入膨胀剂的水泥浆，在凝结后的浆面应能自动补偿因泌水而收缩的变形。
也就是说，试件浆体的表面应是平整的，不应该出现凹弧面。
2、检验水泥浆稠度：在压浆前，应对拌和好的浆体检验其稠度。
水泥浆稠度仪的出水口直径Φ13mm，用1725mL水去标定其流速在8~10秒之间。
水泥浆的稠度控制在30~50秒，或者符合配合比要求。
严格控制用水量，避免水泌出后，管道顶部有空隙。
亦严禁采用加水的办法来增加水泥浆的流动性。
3、检验水泥浆强度：压浆施工时，承包人每工作班应留取不少于3组试件，监理按20~30%的频率抽检（每组7.07×7.07×7.07cm立方体试件3个），标准养护28天，检查其强度。
三检制记录样表
超前小导管
数量，长度、注浆的压力、注浆量
6
超前预注浆
注浆的范围、注浆量、角度
五
衬砌
1
模板
台车变形、接头，封端情况
2
衬砌混凝土
混凝土浇筑、拱部封顶
3
回填注浆
回填注浆的压力、注浆量、注浆顺序
六
明洞工程
1
混凝土
混凝土浇筑
2
回填
回填的顺序、分层厚度、密实度
七
防水和排水
1
施工缝、变形缝防水
止水带的接头处理
2
地基处理、基座浇筑、接缝处理、防水施工
2
混凝土框架涵
地基处理、混凝土浇筑、沉降缝及防水
附件
隧道工程
序号
结构及分项工程名称
旁站重点
一一一
基本工序
隧道开挖、钢拱架（格栅）支立、初期支护、防水板张挂、盲管布设、钢筋绑扎、二衬混凝土浇筑
-——二
洞口工程
1
混凝土
混凝土浇筑
2
浆砌片石
砌筑顺序、砂浆的饱满程度
3
洞口防护
附件
二检流程卡
检杳部位（单位工程、分部工程、分项工程检验批单元）
流程
技术父底执行情况
质量标准执行情况
检杳结论
施工员自检情况
检杳人：
施工员与主管工程师
联检情况
：
注：本记录存于项目安全质量部，作为项目过程检查资料保存附件2
安全旁站记录表
部位或工序：
旁站开始时间：点分
斜拉索施加与调整、混凝土浇筑、施加预应力、孔道压浆
二十
悬索桥
1
悬索桥缆索、吊索、
鞍座
应力施加、主缆线型调整、紧缆、緾丝、防腐、索
预应力管道压浆施工指南
杭州市公路工程桥梁预应力管道压浆施工指南
表2
项次
波纹管检测项目一览表
项目 项次 项目
1
外观、尺寸
1
外观、尺寸
2 金 属 波 纹 管
集中荷载下径向刚度 塑 料 波 纹 管
2
环刚度
3
均布荷载下径向刚度
3
局部横向荷载
4
承受集中荷载后抗渗漏
4
柔韧性
5
抗弯曲渗漏
5
抗冲击性
杭州市公路工程桥梁预应力管道压浆施工指南
杭州市公路工程桥梁预应力管道压浆施工指南
压浆机应采用连续式压浆泵，其压力表最小分度值 不应大于0.1MPa，最大量程应使实际工作压力在其25 ％～75％的量程范围内。 常规的活塞式压浆泵，一吸一压，浆体间断地被压 入孔道，工作过程中空气容易进入孔道，导致浆体内有 气泡等造成压浆不密实。同时没有持压装置，难以实现 规范要求的持压时间。 宜采用螺杆式压浆泵，属全封闭式螺杆泵，有定 子—转子构成的密封线，将吸入腔和压力腔隔开，使泵 具有阀门的隔断作用，具有吸入性能好，泵压稳，扰动 小，泵量调节性能好，压力无极可调，效率高等优点。
杭州市公路工程桥梁预应力管道压浆施工指南
真空辅助压浆的真空泵应能达到0.1 MPa的负压力。
杭州市公路工程桥梁预应力管道压浆施工指南
三、管道压浆施工工艺要求
2、压浆准备工作 （1）细致、全面检查管道系统（预应力孔道、压浆 孔、排气孔、泌水管）是否畅通。 （2）压浆设备的配备必须确保连续工作条件。检查 配套设备、输浆管和阀门的可靠性。 （3）在锚垫板上压浆孔处宜安装单向阀门。压浆前， 对锚具夹片空隙和其他可能漏浆处需采用高标号水泥 浆或结构胶等封堵，待封堵料达到一定强度后方可压 浆。
市政工程旁站监理内容及表格
市政工程旁站监理内容及表格旁站监理是指在市政工程施工过程中，由第三方机构派遣的监理人员对工程的施工过程进行全程跟踪监督和检查，以确保工程质量符合相关标准和规定。
旁站监理的范围和内容包括路基土方、路基基层、路面、砼挡墙等多个工程部位。
其中，重点工程需要进行全过程旁站监理，其他工程部位则需要进行巡视或抽检。
监理人员需要对XXX填筑、软土处理、基础砼、墙背回填、回填砂砾道等工程部位进行监督和检查。
旁站监理人员需要具备相关的专业知识和技能，以便对施工过程进行全面的监督和检查。
针对隐蔽工程，监理人员需要进行特殊的培训和认证，以确保其能够对钻孔灌注桩混凝土浇筑、承台、墩柱、桥台混凝土浇筑、盖梁、箱梁混凝土浇筑、预应力张拉、灌浆、预制箱梁吊装、通道、箱涵混凝土浇筑、路基处理、路基土方压实、水泥石屑稳定层等工作进行监督和检查。
另外，旁站监理人员还需要对材料进行见证取样及功能性试验。
这些材料包括水泥、钢筋、预应力钢绞线、中砂、粉砂、石子、砂浆、混凝土、泥浆、土工试验、水泥石屑混合料配合比、橡胶支座、千斤顶标定、锚具、夹片、波纹管、水泥稳定层无侧限抗压强度、路基填土压实度、水泥稳定层平整度检测、桩基检测、桥梁静载试验等。
监理人员需要对这些材料进行检查和测试，以确保其符合相关标准和规定。
总之，旁站监理是市政工程中非常重要的一项工作，它可以确保工程质量符合相关标准和规定，保障工程的安全和可靠性。
监理人员需要具备相关的专业知识和技能，以确保对施工过程和材料进行全面的监督和检查。
作为专业监理工程师，我们需要记录每个工程部位或工序的监理情况。
下面是旁站监理记录表格XXX的样本，其中包括沥青路面铺筑监理、预应力钢筋张拉监理、预应力孔道压浆监理和预制梁板混凝土浇筑监理的记录。
沥青路面铺筑监理旁站记录工程名称：温州市瓯海区南湖城市综合体道路网一期工程编号：D2-1在这份记录中，我们记录了沥青路面铺筑的监理情况。
我们记录了桩号、摊铺机具和碾压机具的数量，混合料供应单位，以及温度和厚度的检测结果。
预应力混凝土结构孔道压浆密实度检测
预应力混凝土结构孔道压浆密实度检测第1题预应力孔道压浆可以防止钢绞线被腐蚀，提高混凝土结构的耐久性。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第2题采用放射线法对预应力孔道压浆密实度进行检测较为快速、安全。
答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第3题对需要排查压浆施工事故的梁体、孔道，孔道压浆密实度可以不必进行全部检测。
答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第4题孔道压浆密实度质量无法进行定性检测时应采用定位检测。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第5题对综合压浆指数不合格的孔道不必要进行定位检测。
答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第6题定位检测后结果显示检测对象中有超过15%不合格时，应增加1倍的检测频率。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第7题定性检测可以确定孔道压浆缺陷的具体位置。
答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第8题定位检测最终结果以孔道缺陷（百分比）形式表现。
答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第9题采用弹性波法对预应力孔道压浆密实度进行测试效率较高，精度能够满足工程实际要求。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第10题定性检测利用锚索两端露出的钢绞线进行测试，测试效率较高。
答案:正确您的答案：正确此题得分：5.0批注：第11题定性、定位检测均须在压浆强度达到设计强度后进行检测。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第12题定性检测前需要在测试对象上将孔道两端的锚头露出。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第13题定位检测需事先在测试对象上将波纹管位置标出。
答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第14题作业人员可以在测试传感器距离波纹管较远的位置进行压浆密实度定位检测。
