高中物理选修3-2变压器课后习题测试题复习题

4 变压器课时演练·促提升A组1.(多选)理想变压器原、副线圈匝数比为10∶1,以下说法中正确的是()A.穿过原、副线圈每一匝磁通量之比是10∶1B.穿过原、副线圈每一匝磁通量的变化率相等C.原、副线圈每一匝产生的电动势瞬时值之比为10∶1D.正常工作时原、副线圈的输入、输出功率之比为1∶1解析:对于理想变压器,穿过两个线圈的磁通量相同,磁通量变化率相同,每匝线圈产生的感应电动势相等,输入功率等于输出功率。

答案:BD2.如图所示,可以将电压升高供给电灯的变压器是图()解析:变压器应该接在交流电路中,升压变压器应该副线圈的匝数大于原线圈的匝数。

答案:C3.如图所示,L1和L2是高压输电线,甲、乙是两只互感器,若已知n1∶n2=1 000∶1,n3∶n4=1∶100,图中电压表示数为220 V,电流表示数为10 A,则高压输电线的送电功率为()A.2.2×103 WB.2.2×10-2 WC.2.2×108 WD.2.2×104 W解析:由电流互感器知高压输电线中电流I=1 000 A,由电压互感器知高压U=220×103 V,则高压输电线功率P=UI=2.2×108 W。

答案:C4.图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1,电阻R=20 Ω,L1、L2为规格相同的两只小灯泡,S1为单刀双掷开关。

原线圈接正弦交流电源,输入电压u随时间t的变化关系如图乙所示。

现将S1接1、S2闭合,此时L2正常发光。

下列说法正确的是()A.输入电压u的表达式u=20sin(50πt) VB.只断开S2后,L1、L2均正常发光C.只断开S2后,原线圈的输入功率增大D.若S1换接到2后,R消耗的电功率为0.8 W解析:由图象知T=0.02 s,ω==100π rad/s,u=20sin(100πt) V,A项错误;由于副线圈两端电压不变,故只断开S2,两灯串联,电压为额定值的一半,不能正常发光,B项错误;只断开S2,副线圈电路电阻变为原来的2倍,由P=知副线圈消耗功率减小,则原线圈输入功率也减小,C项错误;输入电压额定值U1=20 V,由及P R=得P R=0.8 W,D项正确。

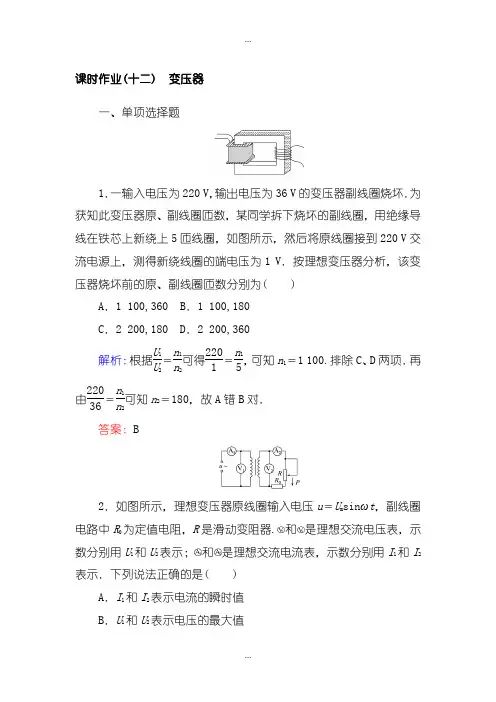

2020届人教版高中物理选修3-2检测题及作业：课时作业(十二)变压器含答案

课时作业(十二) 变压器一、单项选择题1．一输入电压为220 V ，输出电压为36 V 的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕上5匝线圈，如图所示，然后将原线圈接到220 V 交流电源上，测得新绕线圈的端电压为1 V ．按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( )A ．1 100,360B ．1 100,180C ．2 200,180D ．2 200,360解析：根据U 1U 2＝n 1n 2可得2201＝n 15，可知n 1＝1 100.排除C 、D 两项．再由22036＝n 1n 2可知n 2＝180，故A 错B 对．答案：B2．如图所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )A ．I 1和I 2表示电流的瞬时值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变，I 1变大D ．滑片P 向下滑动过程中，U 2变小，I 1变小解析：交流电表的示数为有效值，故A 、B 项均错误；P 向下滑动过程中，R 变小，由于交流电源、原副线圈匝数不变，U 1、U 2均不变，所以I 2＝U 2R 0＋R变大，由I 1I 2＝n 2n 1，得I 1＝n 2n 1I 2变大，故C 项正确、D项错误．答案：C3．如图所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V,60 W ”灯泡一只，且灯泡正常发光，则( )A ．电流表的示数为32220 AB ．电源输出功率为1 200 WC ．电流表的示数为3220 AD ．原线圈端电压为11 V解析：由灯泡正常发光，可知副线圈电压为220 V ，由U 1U 2＝n 1n 2可知，原线圈电压U 1＝20×220 V ＝4 400 V ，D 错．又因输入功率等于输出功率，P 1＝P 2＝60 W ，故B 错．电流表读数为有效值，原线圈中电流I 1＝P 1U 1＝604 400 A ＝3220A ，故A 错、C 正确．答案：C4．理想变压器的原线圈连接电流表，副线圈接入电路的匝数可以通过触头Q调节，在副线圈输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，如图所示．若( ) A．Q位置不变，将P向上滑动，U′变大B．Q位置不变，将P向上滑动，电流表的读数变大C．P位置不变，将Q向上滑动，电流表的读数变大D．P位置不变，将Q向上滑动，变压器的输入功率不变解析：当理想变压器的输入电压U，以及原、副线圈的匝数比不变时，副线圈两端的电压也不变，A项错．由P出＝U′2R知R增大时，输出功率减小，又由P入＝P出得原线圈中的电流表读数要减小，B项错．Q往上滑动时，U′增大，而负载电阻不变，则输出功率要增大，即输入功率也要增大，原线圈中的电流就要增大，C项对、D项错．答案：C5．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V的正弦交流电源上，如图所示．设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则( )A．U＝66 V，k＝19 B．U＝22 V，k＝19C ．U ＝66 V ，k ＝13D ．U ＝22 V ，k ＝13解析：由于变压器的匝数比为3∶1，可得原、副线圈的电流比为1∶3.根据P ＝I 2R 可知原、副线圈中电阻R 的功率之比k ＝19，由U 1U 2＝n 1n 2，其中U 2＝U ，则U 1＝3U ，结合原、副线圈的电流比为1∶3，可得原线圈中电阻R 上的电压为U 3，所以有3U ＋U3＝220 V ，得U ＝66 V ，故选项A 正确．答案：A 二、多项选择题6．为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图所示，两变压器匝数分别为n 1、n 2和n 3、n 4，a 和b 是交流电表，则( )A ．n 1>n 2B ．n 3>n 4C ．a 为交流电流表，b 为交流电压表D ．a 为交流电压表，b 为交流电流表解析：由电路连接方式可知，左图是电压互感器，把高电压经过变压器降压后测量，所以n 1>n 2，a 为交流电压表，右图为电流互感器，把大电流经过变压器变为小电流再测量，所以n 3<n 4，b 为交流电流表．答案：AD7．如图所示，在某交流电路中，有一正在工作的变压器，原、副线圈匝数分别为n 1＝600，n 2＝120，交流电源电压U 1＝220 V ，原线圈中串联一个0.2 A 的保险丝，为保证保险丝不被烧断，则( )A ．负载功率不能超过44 WB ．副线圈电流最大值不能超过1 AC ．副线圈电流有效值不能超过1 AD ．副线圈电流有效值不能超过0.2 A解析：由P 入＝P 出可知P 入＝U 1I 1＝44 W ．又由U 1U 2＝n 1n 2，得U 2＝44 V ，故I 2不能大于1 A ，负载功率不能超过44 W.答案：AC8．(锦州高二检测)如图所示，理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为 6 V ，内阻均不计．下列说法正确的是( )A ．S 与a 接通的瞬间，R 中无感应电流B ．S 与a 接通稳定后，R 两端的电压为0C ．S 与b 接通稳定后，R 两端的电压为3 VD ．S 与b 接通稳定后，原、副线圈中电流的频率之比为2∶1 解析：在S 与a 接通的瞬间，由于电流由零突然变大，所以线圈中的磁通量会发生变化，副线圈中的R 会有感应电流，所以A 错误；在S 与a 接通稳定后，电路中的电流稳定，磁通量不会发生变化，所以副线圈中不会有感应电流产生，电阻R两端的电压为0，所以B正确；在S与b接通稳定后，由于b是交流电源，根据电压与匝数成正比可知，副线圈的电压为3 V，所以C正确；变压器不会改变交流电源的频率，所以原、副线圈中电流的频率是相同的，所以D错误．答案：BC9．如图甲所示为一自耦变压器，变压器的原线圈AB端输入电压如图乙所示，副线圈电路中定值电阻R0＝11 Ω，电容器C的击穿电压为22 V，移动滑动触头使电容器刚好不会被击穿，所有电表均为理想电表，下列说法正确的是( )A．电压表的示数为220 VB．原、副线圈的匝数比为10∶1C．电流表的示数等于通过电阻R0的电流D．原线圈AB端输入电压的变化规律为u＝311sin100πt V解析：电压表的示数等于交变电压的有效值，所以电压表的示数为U1＝U m2＝220 V，选项A正确；电容器刚好不被击穿，所以副线圈电压的最大值为22 V，有效值为U2＝222V＝11 2 V，所以原、副线圈的匝数比为n1∶n2＝U1∶U2＝102∶1，选项B错误；交变电流能“通过”电容器，所以电流表的示数大于R0上的电流，选项C错误；由u －t图象可知u＝311sin100πt V，选项D正确．答案：AD10．由于天气原因某小区的供电系统遭到严重破坏．为此，启动了临时供电系统，它由备用发电机和副线圈匝数可调的变压器组成，如图所示，发电机输出的电压u ＝4802sin100πt V ，图中R 表示输电线的电阻．滑动触头P 置于a 处时，用户的用电器恰好正常工作．在下列情况下，要保证用电器仍能正常工作，则( )A ．若A 2的示数为2 A ，R ＝10 Ω，则原、副线圈的匝数比n 1∶n 2＝2∶1B ．若A 2的示数为2 A ，R ＝10 Ω，则原、副线圈的匝数比n 1∶n 2＝22∶1C ．若要发电机的输出电压发生波动使V 1的示数小于正常值，而用电器不变时，应使滑动触头P 向下滑动D ．若要V 1的示数保持正常值不变，那么当用电器增加时，滑动触头P 应向上滑动解析：若A 2的示数为2 A ，R ＝10 Ω，又用户电压为220 V ，故副线圈两端电压U 2＝220 V ＋I 2R ＝240 V ，又原线圈两端电压U 1＝480 V ，故原、副线圈的匝数比n 1∶n 2＝U 1∶U 2＝2∶1，选项A 正确，B 错误；由U 1U 2＝n 1n 2得U 2＝n 2n 1U 1，若U 1变小，为保证用电器仍能正常工作，则n 2应变大，滑动触头P 应向上滑动，选项C 错误；当用电器增加时，副线圈中的电流增大，输电线电阻R 上的电压增大，为保证用电器仍能正常工作，则副线圈两端的电压应增大，故滑动触头P 应向上滑动，选项D 正确．答案：AD 三、非选择题11．如图所示，一台有两个副线圈的变压器，原线圈匝数n1＝1 100匝．接入电压U1＝220 V的交流电路中．(1)要求在两个副线圈上分别得到电压U2＝6 V，U3＝110 V，它们的匝数n2、n3分别为多少？(2)若在两副线圈上分别接上“6 V,20 W”、“110 V,60 W”的两个用电器，原线圈的输入电流为多少？解析：(1)根据原、副线圈间电压与匝数的关系：由U1U2＝n1n2得n2＝U2U1n1＝6220×1 100匝＝30匝n3＝U3U1n1＝110220×1 100匝＝550匝．(2)设原线圈输入电流为I1，由P入＝P出得U1I1＝U2I2＋U3I3＝P2＋P3所以I1＝P2＋P3U1＝20＋60220A＝411A.答案：(1)30匝550匝(2)411A12．如图所示，一理想变压器的原线圈匝数n1＝1 100匝、副线圈匝数n2＝30匝，原线圈与电流表A1串联后接在电压u1＝2202 sin100πt(V)的交流电源上，电阻R＝12 Ω，电流表A1、A2和电压表V2均为理想的交流电表，求：(1)三只电表A1、A2和V2的读数分别是多少？。

高中物理人教版选修3-2课后习题整理

高中物理人教版3-2各章节课后习题4.14.21．图4.2-8所示的匀强磁场中有一个矩形闭合导线框。

在下列几种情况下，线框中是否产生感应电流？(1) 保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）。

(2) 保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）。

(3) 线框绕轴线 AB 转动（图丙）。

4.34.44.54.64.75.11. 让一个蹄形磁铁靠近白炽灯，观察灯丝，可以看到什么现象？这是什么原因造成的？2. 有人说，在图 5.1-3 中，线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，因而线圈中的感应电动势最大；线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为零，因而感应电动势为零。

这种说法对不对？为什么？3. 图 5.1-3 中，设磁感应强度为 0.01 T，单匝线圈 AB 边长为 20 cm，宽 AD 为 10 cm，转速 n 为 50 r/s，求线圈转动时感应电动势的最大值。

4. 一台发电机在产生正弦式电流。

如果发电机电动势的峰值为E m ＝ 400 V，线圈匀速转动的角速度为ω＝ 314 rad/s，试写出电动势瞬时值的表达式。

如果这个发电机的外电路只有电阻元件，总电阻为2 kΩ，电路中电流的峰值为多少？写出电流瞬时值的表达式。

5. 如图5.1-5所示，KLMN是一个竖直的矩形导线框，全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，KL边水平，线框绕某竖直固定轴以角速度ω匀速转动。

在 KL 边与磁场方向到达 30°角的时刻（图示位置），导线框中产生的瞬时电动势 e的大小是多少？标出线框此时电流的方向。

已知线框按俯视的逆时针方向转动。

5.21. 我国电网中交变电流的周期是 0.02 s，1 s内电流方向发生多少次改变？2. 一个电容器，当它的两个极板间的电压超过 10 V 时，其间的电介质就可能被破坏而不再绝缘，这个现象叫做电介质的击穿，这个电压叫做这个电容器的耐压值。

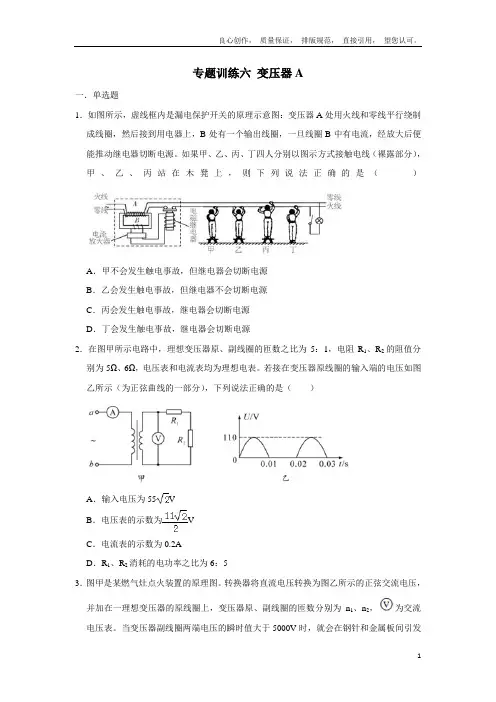

20—21学年高二物理人教版选修3-2专题训练六变压器(附答案)

专题训练六变压器A一．单选题1．如图所示，虚线框内是漏电保护开关的原理示意图：变压器A处用火线和零线平行绕制成线圈，然后接到用电器上，B处有一个输出线圈，一旦线圈B中有电流，经放大后便能推动继电器切断电源。

如果甲、乙、丙、丁四人分别以图示方式接触电线（裸露部分），甲、乙、丙站在木凳上，则下列说法正确的是（）A．甲不会发生触电事故，但继电器会切断电源B．乙会发生触电事故，但继电器不会切断电源C．丙会发生触电事故，继电器会切断电源D．丁会发生触电事故，继电器会切断电源2．在图甲所示电路中，理想变压器原、副线圈的匝数之比为5：1，电阻R1、R2的阻值分别为5Ω、6Ω，电压表和电流表均为理想电表。

若接在变压器原线圈的输入端的电压如图乙所示（为正弦曲线的一部分），下列说法正确的是（）A．输入电压为55VB．电压表的示数为VC．电流表的示数为0.2AD．R1、R2消耗的电功率之比为6：53．图甲是某燃气灶点火装置的原理图。

转换器将直流电压转换为图乙所示的正弦交流电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n1、n2，为交流电压表。

当变压器副线圈两端电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体，则（）A．工作时电压表的示数为5VB．工作时电压表的示数为5VC．要实现点火应满足条件＞1000D．若＝1500，则变压器副线圈输出电压的有效值为7500V4．一含有理想变压器的电路如图甲所示，图中理想变压器原、副线圈匝数之比为2：1，电阻R1和R2的阻值分别为3Ω和1Ω，电流表、电压表都是理想交流电表，a、b输入端输入的电流如图乙所示，下列说法正确的是（）A．0.03s时，通过电阻R1的电流为0B．电流表的示数为 AC．电压表的示数为VD．0～0.04s内，电阻R1产生的焦耳热为0.48J5．如图所示，理想变压器匝数比n1：n2＝2：1，输入电压为u＝20sin20πt（V）。

2020-2021学年高二人教版选修3—2第五章 5.4变压器(二)word版含解析答案

A.输入电压 u 的表达式 u = 20 2 sin (50t )
B.只断开 S2 后, L1 、 L2 均正常发光 C.只断开 S2 后,原线圈的输入功率增大 D.若 S1 换接到 2 后, R 消耗的电功率为 0.8 W
8.关于理想变压器的工作原理,以下说法正确的是( )
A.通有正弦交变电流的原线圈产生的磁通量不变 B.穿过原、副线圈的磁通量在任何时候都不相等
A.当光照变弱时,变压器的输入功率增加 B.当滑动触头 P 向下滑动时,电阻 R1 消耗的功率增加 C.当开关 K 由闭合到断开,原线圈中电流变大 D.当 U 增大时,副线圈中电流变小 11.如图所示,匝数为 50 匝的矩形闭合导线框 ABCD 处于磁感应强度大小 B = 2 T 的水平匀强磁场中,线框面积 s=0.5m2,线框电阻不计。线框绕垂直
13.如图所示,理想变压器的原副线圈匝数均可调节,原线圈两端接上正弦交流电,在其他条件不变的情况下,为了使变压器输入功率增大,可使 ()
A. 原线圈匝数 n1 增加 B. 副线圈匝数 n2 增加 C.负载电阻 R 的阻值增大 D.负载电阻 R 的阻值减小 14.如图所示,一台理想变压器的原、副线圈的匝数比为 4: 1,原线圈接入电压为 220V 的正弦交流电,副线圈接有两只理想二极管(正向电阻为 0,反
12.用理想变压器给负载电阻供电,变压器输入电压一定时,在下列办法中
可以使变压器的输入功率增加的是(
)
A.增大负载电阻的阻值,而原、副线圈的匝数保持不变 B.减小负载电阻的阻值,而原、副线圈的匝数保持不变 C.增加副线圈的匝数,而原线圈的匝数和负载电阻保持不变 D.增加原线圈的匝数,而副线圈的匝数和负载电阻保持不变
5.答案：C
解析：由题图可知，c、d 间的线圈为整个线圈的一部分，故其匝数比作为原线圈的整个线圈的匝数少，根据变压器的电压与匝数的关系可知， U2<U1，在将滑动触头从 M 点顺时针旋转到 N 点的过程中，c、d 间的线圈的匝数减少，所以输出电压降低，选项 C 正确.

2021-2022学年高二物理教科版选修3-2课件：2.9 习题课　变压器的应用及输电中的损耗

答案 B
第9讲习题课变压器的应用及输电中的损耗
28
3.如图 8 所示，理想变压器原、副线圈匝数之比为 1∶5, 原线圈两端的交变电压为 u＝20 2sin (100πt) V.氖泡在两端电压达到 100 V 时开始发光.下列说法中正确的有( )
A.开关接通后，氖泡的发光频率为100 Hz
B.开关接通后，电压表的示数为100 V
答案 A
第9讲习题课变压器的应用及输电中的损耗
26
变压器电路的动态问题分析 2.如图7所示，M是一小型理想变压器，接线柱a、b接在电
压u＝311sin (314t) V的正弦交流电源上，变压器右侧部分
为一火警报警系统原理图，其中R2为用半导体热敏材料制
成的传感器，电流表A2为值班室的显示器，显示通过R1的
数增大，P入增大
图4
C.V1、V2的示数不变，A1、A2的示数减小，P入减小
D.V1的示数不变，V2的示数增大，A1的示数减小，A2的示数
增大，P入减小
第9讲习题课变压器的应用及输电中的损耗
17
解析电压表 V1 的示数由输入电压决定；电压表 V2 的
示数由输入电压 U1(大小等于电压表 V1 的示数)和匝数比nn12决定；电流表 A2 的示数即 I2 由输出电压 U2(大小等于电压表 V2 的示数)和负载电阻 R 负决定；电流表 A1 的示数即 I1 由变压器的匝数比nn21和输出电流 I2 决定；P 入随 P 出而变化，由 P 出决定.因输入电压不变，所以电压表 V1 的示数不变；据公式 U2＝n2nU1 1，可知 U2 也不变，即电
第9讲习题课变压器的应用及输电中的损耗
31
A.T1原、副线圈电流分别为103 A和20 A B.T2原、副线圈电压分别为1.8×105 V和220 V C.T1和T2的变压比分别为1∶50和40∶1 D.有6×104盏灯泡(220 V 60 W)正常发光

人教版高中物理选修3-2变压器同步练习1.docx

高中物理学习材料变压器同步练习1A卷1．对理想变压器可作出的判断是[ ]A．高压线圈匝数多、电流大、导线粗 B．低压线圈匝数少、电流小、导线细C．高压线圈匝数多、电流大、导线细 D．低压线圈匝数少、电流大、导线粗2．正常工作的理想变压器的原、副线圈中，数值上不一定相等的是 [ ]A．电流的频率 B．端电压的峰值 C．电流的有效值 D．电功率3．用一理想变压器向一负载R供电，如图5-27所示．当增大负载电阻R时，原线圈中的电流I1和副线圈中电流I2之间的关系是[ ]A．I2增大、I1也增大B．I2增大、I1却减小C．I2减小、I1也减小D．I2减小、I1却增大4．一理想变压器原、副线圈匝数比为20∶1，原线圈两端电压U1=220V，副线圈通过电阻r=1Ω的导线对一个阻值为R=19Ω的用电器供电，则原线圈的输入功率为______．5．为了测定一个理想变压器原、副线圈的匝数，现把其原线圈接入220V交流电路中，另用导线在原线圈外绕一圈后接上一个电压表，测得其示数为0.25V，如取走导线换上副线圈，并在副线圈两端接入一个“36V、4W”的灯泡恰能正常发光，则该变压器原线圈匝数n1=______；副线圈匝数n2=______．B卷1．一理想变压器原、副线圈匝数比为2∶1，则原、副线圈的 [ ]A．磁通比为2∶1 B．电流比为2∶1 C．功率比为2∶1 D．每匝磁通比为1∶12．为了使理想变压器副线圈接上负载后输出的电功率变为原来的1/4，可采用的办法[ ]A．使输入电压U1减为原来的1/4 B．使副线圈匝数n2增为原来的2倍C．使副线圈匝数n2减为原来的1/2 D．使负载电阻阻值R减为原来的1/4 3．如图5-28所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，电键S断开，当S接通时，以下说法中正确的是[ ]A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压降增大C．通过灯泡L1的电流减小D．原线圈中的电流增大4．图5-29的理想变压器，原线圈匝数n1=600匝，输入电压U1=110V，副线圈L2的匝数n2=15匝，输出电流I2=0.60A，L3的输出电压U3=5V，输出电流I3=0.25A．则原线圈中电流I1=______，变压器的输出功率P=______，L3的匝数n3=______．5．一降压变压器输入电压最大值为220V，另有负载R，当它接在U0=20V直流电源上时消耗功率为P；若把它接在该变压器的副线圈上，消耗功率为1/2P，则此变压器原、副线圈的匝数比为______．参考答案A卷 1．D． 2．B、C． 3．C． 4．6.05W． 5．880；144．B卷 1．D． 2．C． 3．B、C．D． 4．0.026A，2.9W，27.3．5．11∶1．。

人教版高中物理选修3-2测试题及答案解析全套

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

最新人教版高中物理选修3-2：5.4变压器知识点总结及课时练习

4变压器记一记变压器知识体系辨一辨1.变压器只能改变交变电流的电压，不能改变直流电的电压．(√)2．电流通过铁芯从原线圈流到副线圈．(×)3．理想变压器原、副线圈的电压之比等于两个线圈的匝数之比．(√)4．理想变压器是一个理想化模型．(√)5．学校中用的变压器工作时没有能量损失．(×)6．理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的功率和频率．(×)想一想1.什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？提示：理想变压器是理想化的物理模型，忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗．所以理想变压器的输入功率等于输出功率，即P入＝P出．2．如果将变压器的原线圈接到直流电源上，在副线圈上还能输出电压吗？提示：不能．变压器的工作原理是互感现象，在原线圈上接直流电源，在铁芯中不会形成变化的磁场，所以在副线圈上不会有感应电动势产生．3．根据能量守恒推导有多个副线圈时原、副线圈中的电流与匝数的关系．提示：若有多个副线圈，则P1＝P2＋P3＋…，即U1I1＝U2I2＋U3I3＋…，将U1：U2：U3:…＝n1:n2:n3:…代入得n1I1＝n2I2＋n3I3＋….思考感悟：练一练1.关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈解析：通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A项错误；因理想变压器无漏磁，故B项错误；由互感现象知C项正确；原线圈中的电能转化为磁场能又转化为电能，原、副线圈通过磁场联系在一起，故D 项错误．答案：C2．(多选)如图所示，将额定电压为60 V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是()A ．变压器输入功率为484 WB ．通过原线圈的电流的有效值为0.6 AC ．通过副线圈的电流的最大值为2.2 AD ．变压器原、副线圈匝数比n 1n 2＝11 3解析：变压器的输入功率等于输出功率P 1＝P 2＝I 2U 2＝2.2×60 W ＝132 W ，A 项错误；由U 1U 2＝n 1n 2得n 1n 2＝U 1U 2＝22060＝113，D 项正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2.2 A ＝0.6 A ，B 项正确；根据I ＝I m 2得通过副线圈的电流的最大值I 2m ＝2I 2＝115 2 A ≈3.1 A ，C 项错误．答案：BD3．如图所示，理想变压器原、副线圈匝数比n 1:n 2＝2:1，和Ⓐ均为理想电表，灯泡电阻R L ＝6 Ω，AB 两端电压u 1＝12 2 sin 100 πt (V)．下列说法正确的是( )A ．电流频率为100 HzB.的读数为24 VC ．Ⓐ的读数为0.5 AD ．变压器输入功率为6 W 解析：根据u 1＝122sin 100πt (V)及U ＝U m 2知U 1＝12 V ，f ＝ω2 π＝50 Hz ，A 项错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V ＝6 V ，即的读数为6 V ，B 项错误；又I 2＝U 2R L＝66 A ＝1 A ，即Ⓐ的读数为1 A ，C 项错误；根据P 入＝P 出及P 出＝U 22R L＝626 W ＝6 W ，D 项正确．答案：D4．(多选)如图所示，L1、L2是高压输电线，图中两电表示数分别是220 V和10 A，已知甲图中原、副线圈匝数比为1001，乙图中原、副线圈匝数比为110，则()A．甲图中的电表是电压表，输电电压为22 000 VB．甲图是电流互感器，输电电流是100 AC．乙图中的电表是电压表，输电电压为22 000 VD．乙图是电流互感器，输电电流是100 A解析：根据U1U2＝n1n2，有U1＝n1n2U2＝1001×220 V＝22 000 V，故A项正确；题图甲是电压互感器，故B项错误；题图乙是电流互感器，电表是电流表，故C项错误；只有一个副线圈的变压器，电流比等于匝数的反比I1I2＝n4n3，有I1＝n4n3I2＝101×10 A＝100 A，故D项正确．答案：AD要点一变压器的原理和电压、电流关系1.(多选)关于变压器，下列说法正确的是()A．变压器的工作原理是电磁感应B．一切变压器的工作基础都是互感现象C．各种电流接入变压器的输入端，变压器都能持续正常工作D．只有交变电流接入变压器的原线圈中，变压器才能持续正常工作解析：变压器的原线圈接交流电源时，有交变电流流过，引起穿过原、副线圈的磁通量发生变化，在原、副线圈中都产生了感应电动势，所以变压器的工作原理是电磁感应，A项正确；有一种变压器叫自耦变压器，它只有一个线圈绕在铁芯上，但有三个抽头，可升压、也可降压，这种变压器的工作基础是自感，B 项错误；变压器要想持续正常工作，原线圈必须接交变电流，若接直流，原、副线圈中不可能出现持续的感应电动势，变压器不能持续正常工作，C 项错误，D 项正确．答案：AD2．理想变压器原、副线圈匝数比为10:1，下列说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10:1B ．穿过原、副线圈每一匝磁通量的变化率相等，但穿过每匝线圈的磁通量并不相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10:1D ．正常工作时，原、副线圈的输入、输出功率之比为1:1 解析：对理想变压器，无磁通量损失，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比，A 、B 、C 三项错误；理想变压器可以忽略各种损耗，故输入功率等于输出功率，D 项正确．答案：D 3.如图所示，一理想变压器原、副线圈的匝数比为1:2，副线圈电路中接有灯泡，灯泡的额定电压为220 V ，额定功率为22 W ，原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则( )A ．U ＝110 V ，I ＝0.2 AB ．U ＝110 V ，I ＝0.05 AC ．U ＝110 2 V , I ＝0.2 AD ．U ＝110 2 V ，I ＝0.2 2 A解析：在副线圈电路中，I 2＝P U 2＝0.1 A ，再根据U 1U 2＝n 1n 2，及I 1I 2＝n 2n 1，得U 1＝110 V ，I 1＝0.2 A ，故B 、C 、D 错，A 项正确．答案：A4．用理想变压器给负载电阻R 供电，变压器输入电压一定时，在下列四个办法中，哪种可以使变压器输出功率增加( )A ．增加变压器原线圈匝数，而副线圈匝数及负载电阻R 保持不变B ．减小负载电阻的阻值，而变压器原、副线圈匝数不变C．增加负载电阻的阻值，而变压器原、副线圈匝数不变D．减小变压器副线圈匝数，而原线圈匝数和负载电阻保持不变解析：由U1U2＝n1n2，当n1增加时，U2减小，P2＝U22R，P2减小，A项错误；U1、n1、n2不变，则U2不变，R减小时，P2＝U22 R，P2增大，B项正确，C项错误；当n1、U1、R不变，n2减小时，则U2减小，由P2＝U22R，P2会减小，D项错误．答案：B要点二变压器的动态分析5.如图所示，理想变压器原线圈输入电压u＝U m sin ωt，副线圈电路中R 0为定值电阻，R是滑动变阻器.和是理想交流电压表，示数分别用U 1和U2表示；和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是()A．I1和I2表示电流的平均值B．U1和U2表示电压的最大值C．滑片P向下滑动过程中，U2不变、I1变大D．滑片P向下滑动过程中，U2变小、I2变大解析：电路中的电压表和电流表表示的都是有效值，选项A、B两项错误．根据U1U2＝n1n2得U2＝n2n1U1，U1不变，则U2不变，滑片P向下滑动过程中，滑动变阻器接入电路中的电阻变小，由闭合电路欧姆定律知I2变大，根据I1I2＝n2n1得I1＝n2n1I2，I1变大，故C项正确，D项错误．答案：C6．(多选)如图所示，T为理想变压器，电流表Ⓐ、电压表均为理想交流电表．R1、R2为定值电阻，R3为滑动变阻器，L为电感线圈，A、B两点间接正弦交流电，则()A．只将滑片P1下移时，电流表Ⓐ示数变小B．只将滑片P 2下移时，电压表示数变大C．只增大交流电的电压时，电流表Ⓐ示数变大D．只增大交流电的频率时，电压表示数不变解析：只将滑片P1下移时，变压器副线圈输出电压U2减小，由U1I1＝U22R可知，U1、R不变，I1减小，电流表Ⓐ示数变小，A项正确；只将滑片P2下移时，副线圈电路中的总电阻减小，U2不变，因此副线圈电路中的电流增大，R1两端的电压增大，R3两端的电压减小，电压表的示数减小，B项错误；只增大交流电的电压时，根据变压比公式可知，副线圈两端的电压增大，因此副线圈的电流增大，根据变流比公式可知，原线圈的电流增大，故电流表Ⓐ示数增大，C项正确；只增大交流电的频率时，电感线圈的感抗增大，副线圈电路中的总电阻增大，总电流减小，R1两端的电压减小，R3两端的电压增大，电压表示数增大，D项错误．答案：AC要点三几种常见的变压器7.(多选)图甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()A．线圈匝数n1<n2，n3<n4B．线圈匝数n1>n2，n3>n4C．甲图中的电表是电压表，输出端不可短路D．乙图中的电表是电流表，输出端不可断路解析：题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n1>n2，其中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3<n4，其中的电表为电流表，故选项C、D两项正确．答案：CD8.如图所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，其中接入交流电的电压有效值U0＝220 V，n0＝2 200匝，挡位1、2、3、4对应的线圈匝数分别为220匝、500匝、1 100匝、2 200匝．电动机M的内阻r＝4 Ω，额定电压为U＝220 V，额定功率P＝110 W．下列判断正确的是() A．当选择挡位3时，电动机两端电压为110 VB．当挡位由3变换到2时，电动机的功率增大C．当选择挡位2时，电动机的热功率为1 WD．当选择挡位4时，电动机的输出功率为110 W解析：由电压与匝数的关系U0U3＝n0n3，解得U3＝110 V，A项正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B项错误；当选择挡位4时，电动机两端电压为额定电压，达到额定功率，在额定功率的情况下，电动机的额定电流为I＝PU＝0.5 A，热功率P r＝I2r＝1 W，输出功率为P－P r＝(110－1) W ＝109 W，D项错误；当选择挡位2时，电动机没有达到额定功率时，热功率小于1 W，C项错误．答案：A基础达标1.理想变压器正常工作时，原、副线圈中不相同的物理量为()A．每匝线圈中磁通量的变化率B．交变电流的频率C．原线圈的输入功率和副线圈的输出功率D．原线圈中的感应电动势和副线圈中的感应电动势解析：理想变压器是没有能量损失的变压器，铁芯中无磁漏现象，所以每匝线圈中磁通量相等，其变化率相等，故A、C不符合题意；根据变压器的工作原理及用途可知，B不符合题意，D 符合题意．答案：D2．下列图中可以将电压升高供给家用电灯的变压器是()解析：电压升高，原线圈的匝数要少于副线圈的匝数，原线圈要接交流电，接直流电时变压器不工作，故C项正确．答案：C3.如图所示，理想变压器原线圈的匝数为n1，副线圈的匝数为n2，原线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.2 A．下列判断正确的是()A．原线圈和副线圈的匝数比为2:1B．原线圈和副线圈的匝数比为5:1C．电流表A2的示数为0.1 AD ．电流表A 2的示数为0.4 A解析：由电压表V 示数和电流表A 1的示数可得原线圈中的功率P 1＝U 1I 1，P 1＝P 2＝I 22R ，所以电流表A 2的示数为I 2＝U 1I 1R ＝220×0.244 A ＝1 A ，C 、D 两项错误；原线圈和副线圈的匝数比n 1n 2＝I 2I 1＝51，A 项错误，B 项正确．答案：B4.如图所示，理想变压器的原线圈接入u ＝11 000 2sin 100πt V的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V ,880 W ”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50:1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析：根据接入电压u ＝11 0002sin 100πt V ，输入电压有效值为11 000 V ，要使“220 V ,880 W ”的电器正常工作，则通过用电器的电流为I ＝P U ＝4 A ，副线圈输出电压为U 出＝Ir ＋U ＝4×6 V＋220 V ＝244 V ，原、副线圈匝数比等于输入电压与输出电压之比为2 75061，A 项错误，C 项正确；交流电的频率f ＝ω2π＝100 π2 πHz ＝50 Hz ，B 项错误；变压器的输出功率P 出＝P R L ＋P r ＝880 W ＋42×6 W ＝976 W ，D 项错误．答案：C5.如图所示，理想变压器原、副线圈回路中的输电线的电阻忽略不计．当S 闭合时( )A ．电流表A 1的读数变大，电流表A 2的读数变小B．电流表A1的读数变大，电流表A2的读数变大C．电流表A1的读数变小，电流表A2的读数变小D．电流表A1的读数变小，电流表A2的读数变大解析：当S闭合后，变压器副线圈电路中的总电阻R减小，而输出电压不变．由I2＝U2R得I2变大，即电流表A2的读数变大，变压器的输出功率变大．由U1I1＝U2I2可知，I1变大，即电流表A1的读数也变大，B项正确．答案：B6．如图所示，理想变压器原、副线圈的匝数比n1:n2＝4:1，当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时，电流表A1的示数为12 mA，则电流表A2的示数为()A．3 mA B．0C．48 mA D．与负载R的值有关解析：当导体棒做匀速直线运动切割磁感线时，在原线圈中产生恒定不变的电流，铁芯中产生的磁场是不变的，穿过副线圈的磁通量不变，不能在副线圈中产生感应电流，即A2的示数为0，B项正确．答案：B7.一理想变压器原、副线圈匝数之比n1:n2＝11:5，原线圈与正弦交变电源连接，输入电压U如图所示．副线圈仅接入一个10 Ω的电阻，则()A．流过电阻的电流是20 AB．与电阻并联的电压表的示数是100 2 VC．经过1 分钟电阻发出的热量是6×103 JD．变压器的输入功率是1×103 W解析：由电压的有效值和最大值的关系得U1＝U m2＝220 V．根据理想变压器电压与匝数的关系U1U2＝n1n2，得U2＝n2n1U1＝511×220 V＝100 V，故电压表的示数是100 V，B项错误；I2＝U2R＝10010A＝10 A，A项错误；1 分钟内电阻发出的热量Q＝I2Rt＝102×10×60 J＝6×104 J，C项错误；变压器的输入功率等于输出功率，即P入＝P出＝U2I2＝100×10 W＝1×103 W，故D项正确．答案：D8.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当开关S接通时，以下说法中不正确的是()A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律I2＝U2R2知，流过R的电流增大，电阻上的电压U R＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．U MN不变，U R变大，所以U L1变小，流过灯泡L1的电流减小．综上所述，应选A.答案：A9.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900；原线圈为1 100，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：对理想变压器，原、副线圈功率相同，故通过原线圈的电流I 1＝P U 1＝2 000220 A ≈9.1 A ，负载两端电压即为副线圈电压，由U 1U 2＝n 1n 2，即220 V U 2＝1 1001 900，可得U 2＝380 V ，故B 项正确．答案：B10．如图所示，为四种亮度可调的台灯的电路示意图，它们所用灯泡相同，且规格都是“220 V ,40 W ”，当灯泡所消耗的功率都调为20 W 时，哪种台灯消耗的功率最小( )解析：C 图为理想变压器调节电压，而理想变压器不消耗能量，A 、B 、D 三图中均利用电阻来调节灯泡上的电压，故一定会多消耗能量．C 项正确．答案：C11.某变压器原、副线圈匝数比为 55:9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载．下列判断正确的是( )A ．输出电压的最大值为36 VB ．原、副线圈中电流之比为55:9C ．变压器输入、输出功率之比为55:9D ．交流电源有效值为220 V ，频率为50 Hz解析：由U 1U 2＝n 1n 2得，输出电压的最大值为36 2 V ，A 项错误；原、副线圈中电流之比I1I2＝n2n1＝955，故B项错误；理想变压器输入功率与输出功率相等，C项错误；由图象易知D项正确．答案：D能力达标12.如图甲、乙所示电路中，当A、B接10 V交变电压时，C、D间电压为4 V，M、N接10 V直流电压时，P、Q间电压也为4 V．现把C、D接4 V交变电压，P、Q接4 V直流电压，下面哪个选项可表示A、B间和M、N间的电压()A．10 V10 V B．10 V 4 VC．4 V10 V D．10 V0解析：题图甲是一个自耦变压器，当A、B作为输入端，C、D作为输出端时，是一个降压变压器，两边电压之比等于两边线圈的匝数之比，当C、D作为输入端，A、B作为输出端时，是一个升压变压器，电压比也等于匝数比，所以C、D接4 V交变电压时，A、B间将得到10 V交变电压．题图乙是一个分压电路，当M、N作为输入端时，上、下两个电阻上的电压跟它们的电阻的大小成正比．但是当把电压加在P、Q两端时，电流只经过下面那个电阻，上面的电阻中没有电流，两端也就没有电势差，即M、P 两点的电势相等．所以当P、Q接4 V直流电压时，M、N两端的电压也是4 V，故B项正确．答案：B13．如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定电压为U0的小灯泡恰好正常发光，已知灯泡的电阻为R，图中电压表为理想电表．下列说法正确的是()A ．变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2πT t VB ．电压表的示数为 2 U 0C ．变压器的输入功率为U 20RD ．变压器的匝数比为U m U 0 解析：由题图乙知，变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2 πT t V ，A 项正确；电压表的示数为U 0，B 项错误；变压器的输入功率为U 20R ，C 项正确；由变压器变压公式，变压器的匝数比为U m 2U 0，D 项错误．答案：AC14.如图所示，理想变压器三个线圈的匝数之比为n 1:n 2:n 3＝10:5:1，其中n 1接到220 V 的交流电源上，n 2和n 3分别与电阻R 2、R 3组成闭合回路．已知通过电阻R 3的电流I 3＝2 A ，电阻R 2＝110 Ω，求通过电阻R 2的电流I 2和通过原线圈的电流I 1.解析：由变压器原、副线圈电压比等于其匝数比可得，加在R 2上的电压U 2＝n 2n 1U 1＝510×220 V ＝110 V 通过电阻R 2的电流I 2＝U 2R 2＝110110 A ＝1 A 加在R 3上的电压U 3＝n 3n 1U 1＝110×220 V ＝22 V 根据输出功率等于输入功率得：U 1I 1＝U 2I 2＋U 3I 3代入数据解得通过原线圈的电流为：I 1＝0.7 A.答案：1 A 0.7 A15.如图所示，理想变压器B 的原线圈跟副线圈的匝数比n 1n 2＝21，交流电源电压u＝311sin 100πt V，F为熔断电流为I0＝1.0 A的保险丝，负载R为一可变电阻．(1)当电阻R＝100 Ω时，保险丝能否被熔断？(2)要使保险丝不被熔断，电阻R的阻值应不小于多少？变压器输出的电功率不能超过多少？解析：原线圈电压的有效值为U1＝3112V≈220 V由U1U2＝n1n2得副线圈两端的电压U2＝n2n1U1＝12×220 V＝110 V.(1)当R＝100 Ω时，副线圈中电流I2＝U2R＝110100A＝1.10 A.由U1I1＝U2I2得原线圈中的电流为I1＝U2U1I2＝110220×1.10 A＝0.55 A，由于I1<I0(熔断电流)，故保险丝不会被熔断．(2)设电阻R取某一值R0时，原线圈中的电流I′1刚好到达熔断电流I0，即I′1＝1.0 A，则副线圈中的电流为I′2＝U1U2I′1＝n1n2·I′1＝2×1.0 A＝2.0 A变阻器阻值为：R0＝U2I′2＝1102.0Ω＝55 Ω此时变压器的输出功率为P2＝I′2U2＝2.0×110 W＝220 W可见，要使保险丝F不被熔断，电阻R的阻值不能小于55 Ω，输出的电功率不能大于220 W.答案：(1) 保险丝不会被熔断(2)55Ω220 W。

最新人教版高中物理选修3-2测试题及答案全套

最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥，此时没有磁场穿过S ⊥，所以Φ＝0；不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ，故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡，有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ，由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。

人教版高中物理选修3-2变压器同步练习(4).docx

高中物理学习材料桑水制作变压器同步练习1、如图5-5-4所示，理想变压器原、副线圈匝数分别为n 1、n 2，原线圈加交流电压U 1，以下说法正确的是（） A 、S 断开时，MN 电压最大，ON 电压为零 B 、S 断开时，MN 电压为零，ON 电压为U 1n 1/n 2 C 、S 闭合时，MN 电压为U 1n 2/n 1D 、S 闭合时，且滑动触头向下滑时，原线圈电流变小，副线圈电流变大2、有理想变压器给负载供电，变压器输入电压不变，如图5-5-5所示，如果负载电阻的滑动触片向上移动，则图中所有交流电表的示数及输入功率变化情况正确的是（）A 、V 1，V 2不变，A 1增大，A 2减小，P 增大B 、V 1，V 2不变，A 1，A 2增大，P 增大C 、V 1，V 2不变，A 1，A 2减小，P 减小D 、V 1不变，V 2增大，A 1减小，A 2增大，P 减小3、一理想变压器原线圈接交变电流，副线圈接一电阻，下列哪些方法可使输入功率增加（）A 、增大负载电阻B 、减小负载电阻C 、增加副线圈匝数D 、增加原线圈匝数 4、如图图5-5-6接法中的自耦变压器滑头P 向上滑动时，则（） A 、R 上的电压上升，电流增大 B 、R 上的电压上升，电流减小C 、R 上的电压下降，电流增大D 、R 上的电压下降，电流减小图5-5-4 图5-5-5图4图5-5-6图5-5-7 图5-5-8图5-5-9 5、甲、乙两个理想变压器，它们的原、副线圈的匝数比以及连接方式如图5-5-7所示.若输电导线的电阻不计，甲的输入电压是220V ，负载中每个电阻R 的阻值均为11Ω，则甲的输入电流和输入功率分别是( )A.10A ，330WB.10A ，330WC.15A ，3300WD.15A ，330W6、如图5-5-8所示，一理想变压器的原、副线圈分别由双线圈ab 和cd(匝数都为n 1)、ef 和gh(匝数都为n 2)组成.用I 1和U 1表示输出电流和电压，则在下列四种情况下，符合关系21U U ＝21n n ，21I I ＝12n n 的有( )A.b 与c 相连，以a 、d 为输入端；f 与g 相连，以e 、h 为输出端B.b 与c 相连，以a 、d 为输入端；e 与g 相连、f 、h 相连作为输出端C.a 与c 相连，b 与d 相连作为输入端；f 与g 相连，以e 、h 为输出端D.a 与c 相连，b 与d 相连作为输入端；e 与g 相连、f 、h 为输出端7、如图5-5-9所示，用理想变压器给负载供电，变压器输入电压不变，变压器降压后用总电阻为R 的输电线对用电器供电，设两盏灯泡的电阻相同，且都在发光，若将滑动变阻器的触头P 向N 移动，会出现的现象是( )A.A 表的示数变大，灯泡L 1、L 2均变暗B.A 表的示数变小，灯泡L 1、L 2均变暗C.A 表的示数变大，灯泡L 1变亮，L 2变暗D.A 表的示数不变，灯泡L 1变暗，L 2变亮8、如图5-5-10理想变压器的原线圈匝数为ｎ1，副线圈匝数为ｎ2和ｎ3，原、副线圈的电压分别为U 1、U 2、U 3，电流分别为I 1、I 2、I 3，两个副线圈所连电阻的阻值未知，则下面结论中正确的是（）A 、U 1:U 2=n 1:n 2, U 2:U 3=n 2:n 3B 、n 1I 1=n 2I 2+n 3I 3C 、I 1:I 2=n 2:n 1, I 1:I 3=n 3:n 1D 、I 1U 1=I 1U 2+I 3U 39、某理想变压器，当其输入端接在电动势为E ，内阻为r 的交流电源上，输出端接上电阻为R 的负载时，R 上可获得最大功率，如图5-5-11所示，求：5-5-10(1)这时输入电流多大?负载上的最大功率为多少?(2)负载获得最大功率时，变压器原、副线圈电压各是多少?参考答案1、C2、CB3、C4、D5、C6、AD7、C8、ABD9、.(1)I1＝E/2r,P＝E2/4r (2)U2＝2ErR，U1＝E/2图5-5-11。

高二物理选修3-2__变压器练习题 (绝密)

高二变压器练习题1.如图所示，在图甲中是两根不平行导轨，图乙中是两根平行导轨，其他物理条件都相同，金属棒MN都在导轨上向右匀速平动，在棒的运动过程中，将观察到 A.两个小电珠都发光，只是亮度不同B.两个小电珠都不发光C.L2发光，L1不发光D.L1发光，L2不发光2、．如图所示，理想变压器原、副线圈的匝数比不变，副线圈上接有电阻不为零的负载，在原线圈上输入不变的电压Ｕ1，以下不．正确的是A．Ｕ1∶Ｕ2＝Ｎ1∶Ｎ2B．Ｉ1∶Ｉ2＝Ｎ2∶Ｎ1C．当Ｉ2减小时，Ｉ1增大D．当Ｉ2减小时，Ｉ1减小3、一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个10 Ω的电阻. 则A.流过电阻的最大电流是20VB.与电阻并联的电压表的示数是141 VC. 变压器的输入功率是1×103 WD. 在交变电流变化的一个周期内，电阻产生的焦耳热是2×103 J4、用电高峰期，电灯往往会变暗，其原理如图7所示，可简化为如下物理问题：在理想变压器的副线圈上，通过输电线连接两只灯泡L1和L2，输电线的等效电阻R，原线圈输入有效值恒定的交流电压，当开关S闭合时，以下说法正确的是（）A．R两端的电压增大B．原线圈输入功率减小C．副线圈输出电压减小D．原线圈中电流减小5、如图所示为理想变压器原线圈所接正弦交流电源两端的u－t图象。

原、副线圈匝数比n1 ：n2＝10 ：1，串联在原线圈电路中交流电流表的示数为1 A，则A．变压器原线圈所接交流电压的有效值为220VB．变压器输出端所接电压表的示数为222VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为2202W 6．右图8所示变压器的n1∶n2＝3∶1，次级接3个相同的灯泡均能正常发光，初级线圈串有一个相同的灯泡那么A．灯L也正常发光B．灯L比另3个暗 C．灯L将会烧毁 D．不能确定7、钳形电流表的外形和结构如图（a）所示。

高二物理期中测试题(选修3-2)含答案

高二物理期中测试题（选修3-2）一、单项选择题：（每题2分，共计12分）1、下列说法中正确的有：（） A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（） A 、阻碍引起感应电流的磁通量； B 、与引起感应电流的磁场方向相反； C 、阻碍引起感应电流的磁通量的变化； D 、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（） A.线圈中感应电动势每秒增加2V B.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是（）A ．B ．C ．D ．5、如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）A B C D2E E -E -2E2E E -E -2E E2E -E -2EE2E -E -2E /s 图2B 06.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是（）二、多项选择题：（每题3分，共计30分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（） A 、向右加速运动； B 、向右减速运动；C 、向右匀速运动；D 、向左减速运动。

人教版高中物理选修3-2检测试题：变压器

高中物理学习材料（马鸣风萧萧**整理制作）练习变压器一、选择题(每题5分，共50分)1．A对于理想变压器，下列说法中正确的是（）A．原线圈的输入功率随着副线圈的输出功率增大而增大B．原线圈的输入电流随着副线圈的输出电流增大而增大C．原线圈的电压不随副线圈的输出电流变化而变化D．当副线圈的电流为零时，原线圈的电压也为零答案：ABC2．A如图所示，理想变压器原副线圈匝数之比n1：n2=4：1，当导体棒L在匀强磁场中向左做匀速直线运动时，电流表A1的示数12mA，则电流表A2的示数为（）A．3mA B．0 C．48mA D．与负载R的值有关答案：B3．A如图所示，一个理想变压器，初、次级线圈匝数比为10：1，把初级线圈接入U=2202sin100πtV的交流电源，那么（）A．用交流电压表测量次级输出电压为2202VB．次级交流电的频率为100HzC．次级接入R=22omega的电阻，则初级线圈的电流为1AD．次级接入，R=22omega的负载，则变压器的输入功率为22W答案：D4．A将输入为220V，输出为6V的变压器，改绕成输出为30V的变压器．若副线圈原来的匝数为30匝，原线圈匝数不变，则副线圈应增加的匝数是（）A．150匝B．120匝C．130匝D．144匝答案：B5．B如图所示，在绕制变压器时，某人将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n1：n2=2：1，在不接负载的情况下（）A．当线圈1输入电压220V时，线圈2输出电压为110VB．当线圈1输入电压220V时，线圈2输出电压为55VC．当线圈2输入电压110V时，线圈1输出电压为220VD．当线圈2输入电压110V时，线圈1输出电压为110V答案：BD6．B使用理想变压器给总电阻为R的电路供电，变压器输入电压保持一定时，下列各项措施中，可以使变压器的输入功率一定增加的是9（）A．副线圈匝数和负载R不变，增加变压器原线圈匝数B．原线圈匝数和负载R不变，增加变压器副线圈匝数C．原、副线圈匝数不变，增加负载R的阻值D．增加负载R的阻值和原线圈匝数，副线圈匝数减少答案：B7．B如图所示的含有变压器的交流电路中，A1、A2都是交流电流表，在开关S从闭合到断开的过程中，A1、A2电流表的读数I1和I2的变化情况是（）A．I1变大，I2变小B．I1变小，I2变大C．I1、I2都变小D．I1、I2都变大答案：C8．B一理想变压器，原副线圈的匝数比n1：n2=1：2，电源电压u=2202sinωtV，原线圈电路中接人一熔断电流I0=1A的保险丝，副线圈中接人一可变电阻R，如图所示，为了使保险丝不致熔断，调节R时，其阻值最低不能小于（）A．440omega B．4402omega C．880omega D．8802omega答案：C9．B如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R开始时，开关S断开．当S接通时，（）以下说法中正确的是A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压降增大C．通过灯泡L1的电流减小D．原线圈中的电流增大答案：BCD10．B如图所示，四个相同的电灯与理想自耦变压器连接，当接上交流电源后，四个电灯均正常发光，则初级与次级的电压之比U1：U2为（）A．1：1 B．3：1 C．4：1 D．5：1答案：C二、填空题(每空4分，共24分)11．B一台调压器原线圈匝数为3600匝，当电路电压降为180V时，副线圈要想得到220V的电压时，应将副线圈的匝数调整为________匝；若此时用电器的工作电流为0．9A，则原线圈中的电流为________A答案：4400，1．112．B 如图所示为一理想变压器，原副线圈的匝数比n 1：n 2=4：1，原线圈回路中的电阻A 与副线圈回路中的负载电阻B 的阻值相等．a 、b 端加一定交流电压后，两电阻消耗功率之比P A ：P B =________．两电阻端电压之比U A ：U B =________．答案：1：161：413．B 如图所示为理想变压器供电示意图，A 为与原线圈串联的灯泡，A 1、A 2为副线圈的负载，当闭合开关S 后(不考虑温度对灯丝电阻的影响)，各灯泡亮度的变化情况是A 1________，A 2________．(填“变亮”、“变暗”或“不变”)答案：变亮、变亮三、计算题(每题13分，共26分)14．B 如图所示，一理想变压器上绕有A 、B 、C 三个线圈，匝数比n A ：n B ：n C =4：2：1，在副线圈B 和C 的两端各接一个相同的电阻R ，当原线圈A 与交变电源连接时，交变电流表A 2的示数为I 0，则交变电流表A 1的示数为多少?答案：解：由C B C Bn n U U ==2可得U C =21U B ，I c =21I 0对于理想变压器有P 1=P 2+P 3，即I A U A =I 0U B +I C U c所以I A =⎪⎭⎫⎝⎛•+=+0A C 0A B C A C 0C B I 21n nI n n I U U I U U解得结果为I A =5I 0／815．C 一单相变压器原副线圈匝数比为20：1，原线圈两端电压U 1=220V ，副线圈电阻r 2=1omega ，负载电阻R=19omega ．求副线圈输出电压U 2、原线圈输人功率P 1及变压器的效率．答案：解．由2121n n E E =得E 2=11V由E 2=U 2+I 2r 2=I 2(R+r 2)得I 2=22r R E +=0．55A 则U 2=I 2R=10．45VI 1=212I n n =0．028A原线圈的输入功率为P 1=I 1U 1=6．05W输出功率为：P 2=I 2U 2=5．75W变压器的效率为：η=12P P ×100％=95％。

江苏省泰州中学高二物理选修3-2同步检测5.4变压器

第四节变压器基础夯实1．理想变压器原、副线圈匝数比为10:1，以下说法中正确的是()A．穿过原、副线圈每一匝磁通量之比是10:1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10:1D．正常工作时原、副线圈的输入、输出功率之比为1:1答案：BD解析：此题考查的是对变压器原理的掌握，对理想变压器，认为无磁通量损漏，因而穿过两个线圈的交变磁通量相同，磁通量变化率相同，因而每匝线圈产生感应电动势相等，才导致电压与匝数成正比A选项正确；理想变压器认为可以忽略热损耗，故输入功率等于输出功率D选项正确．2．(2010·芜湖高二检测)如下图，电路中有四个完全相同的灯泡，额定电压均为U，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1:n2和电源电压U1分别为()A．1:22U B．1:24UC．2:14U D．2:12U答案：C解析：设灯泡正常发光时的电流为I ，则I 1＝I ，I 2＝2I .由n 1n 2＝I 2I 1得n 1n 2＝21. 由U 1′U 2＝n 1n 2得U 1′＝n 1n 2U 2＝2U .故U 1＝4U ，C 正确． 3．(2011·山东曲阜一中高二期末)如下图所示为两个互感器，在图中圆圈内a ，b 表示电表，已知电压比为100，电流比为10，电压表的示数为220V ，电流表的示数为10A ，则( )A ．a 为电流表，b 为电压表B ．a 为电压表，b 为电流表C ．线路输送电功率是2200WD ．线路输送电功率是2.2×106W答案：BD解析：左图中原线圈并联在电路中，应为电压互感器，a 表应为电压表，右图中原线圈串联在电路，应为电流互感器，b 表为电流表，A 错B 对；输送功率P ＝I 1U 1＝2.2×106W ，C 错，D 对．4．有一电子线路中使用的小变压器，变压比为220V/6V ，由于使用时间长了分不清原、副线圈，其外形如下图所示，现要作为降压变压器使用，则电源(220V)应接在( )A ．ab 两端B ．cd 两端C ．ac 两端D ．bd 两端答案：B解析：本题考查变压器的电流关系．由变压器结构原理可知，线圈中的电流越大，应当用越粗的导线，在降压变压器中，原线圈的匝数多于副线圈的匝数，即n 1>n 2，又I 1I 2＝n 2n 1，所以I 2>I 1，说明通过电流大的(I 2)线圈应是副线圈，导线相应要粗些，由图知，ab 线较粗，故输入电压(220V)应接cd 两端．故正确答案为B.5．(2010·湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q 调节，如下图所示，在副线圈两输出端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压为U 的交流电，则( )A ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变小答案：BC解析：保持Q 的位置不动，副线圈匝数不变，由U 1U 2＝n 1n 2知U 2不变，当P 向上滑动时，由I 2＝U 2R 0＋R知I 2减小，故电流表的读数变小，B 正确，A 错误；保持P 的位置不动，将Q 向上滑动时，副线圈的匝数增多，由U 1U 2＝n 1n 2知U 2 增大，由I 2＝U 2R ＋R 0知I 2增大，故I 1增大，C 正确，D 错误．6．如下图所示的理想变压器，它的初级线圈接在交流电源上，次级线圈接一个标有“12V ,100W”的灯泡，已知变压器初、次级线圈的匝数比为18 1，那么小灯泡正常工作时，图中的电压表的读数为________V ，电流表的读数为________A.答案：216 0.46解析：两电表的读数均为初级线圈的电压和电流的有效值．由公式U 1U 2＝n 1n 2得U 1＝n 1n 2U 2＝18×12V ＝216V 由公式I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝118×10012A ＝0.46A 本题重点考查理想变压器的基本变压、变流规律，应用公式可以解决．7．如下图所示为一理想变压器，原线圈的输入电压U 1＝3300V ，副线圈的输出电压U 2＝220V ，绕过铁芯的导线所接的电压表的示数U 0＝2V ，则(1)原、副线圈的匝数各是多少？(2)当S 断开时，A 2的示数I 2＝5A ，那么A 1的示数是多少？(3)当S 闭合时，A 2的示数将如何变化？A 1的示数如何变化？答案：(1)1650匝 110匝 (2)0.33A (3)变大变大解析：(1)根据变压比：n 1n 0＝U 1U 0及n 2n 0＝U 2U 0有n 1＝U 1U 0·n 0＝33002×1＝1650(匝)n 2＝U 2U 0·n 0＝2202×1＝110(匝) (2)由于是理想变压器有P 入＝P 出I 1U 1＝I 2U 2I 1＝U 2U 1·I 2＝2203300×5A ＝0.33A (3)开关S 闭合时，负载增加，但总电阻减小，副线圈的输出电压U 2不变，I 2＝U 2R，即I 2增加．输出功率P 出＝I 2U 2也增加．根据理想变压器P 入＝P 出，即I 1U 1＝I 2U 2，原线圈中的电流I 1也随之增大了．能力提升1．如下图所示，为四种亮度可调的台灯的电路示意图，它们所用白炽灯泡相同，且都是“220V ,40W”，当灯泡所消耗的功率都调于20W 时，哪种台灯消耗的功率最小( )答案：C解析：C 图为理想变压器调节，而理想变压器不消耗能量，A 、B 、D 三图中均利用电阻来调节灯泡上的电压，故一定要消耗能量．2．(2011·南通模拟)如下图所示，理想变压器的原、副线圈匝数比n 1:n 2＝1:10，副线圈与阻值R ＝20Ω的电阻相连，原线圈两端所加的电压u ＝202sin20πt (V)，则( )A ．交流电压表的示数为202VB ．副线圈输出交流电的频率为10HzC ．电阻R 上消耗的电功率为2kWD ．原线圈中电流的最大值为100A答案：BC解析：交流电压表的示数为交流电电压的有效值，应为20V ，选项A 错误；原线圈交流电的频率为10Hz ，变压器不改变交流电的频率，故选项B 正确；副线圈两端的电压有效值为U 2＝n 2n 1U 1＝200V ，则 P ＝U 22R＝U 2I 2＝U 1I 1，解得P ＝2000W ；I 1＝100A ，原线圈中电流的最大值为1002A ，选项C 正确而D 错误．3．(2010·济宁模拟)如下图所示，变压器初级线圈接电压一定的交流电，在下列措施中，能使原线圈所接电流表的示数变小的是( )A．只将S1从2拨向1B．只将S2从4拨向3C．只将S3从闭合改为断开D．只将变阻器R3的滑动触头下移答案：BC解析：S1从2拨向1，输出电压变大，电流、功率均变大，则输入电流变大，电流表示数变大，A错误．S2从4拨向3，输出电压变小，电流、功率均变小，则输入电流变小，电流表示数变小，B正确．S3断开，输出电路总电阻变大，功率变小，电流变小，输入电流变小，电流表示数减小，C正确．R3触头下移，输出电路总电阻减小，功率变大，电流变大，输入电流变大，电流表示数变大，D错误．4．如下图所示为理想变压器，原线圈的匝数为1000匝，两个副线圈n2＝50匝，n3＝100匝，L1是“6V,2W”的小灯泡，L2是“12V,4W”的小灯泡，当n1接上交流电压时，L1、L2都正常发光，那么原线圈中的电流为()A.160A B.130A C.120A D.110A 答案：C解析：由P 入＝P 出，I 1U 1＝6W ，又U 1U 2＝n 1n 2所以U 1＝n 1n 2U 2＝100050×6V ＝120V 所以I 1＝6120A ＝120A 5．(2011·金华十校高二期末)一理想变压器原线圈可通过触头P 的移动改变其匝数，当P 接a 时，原、副线圈的匝数比为5 1，b 为原线圈的中点，副线圈接有电容器C 、灯泡L 、理想电流表以及R ＝44Ω的定值电阻．若原线圈接有u ＝311sin100πtV 的交变电压，下列判断正确的是( )A ．当P 接a 时，灯泡两端电压为44VB ．当P 接b 时，电流表的示数为2AC ．P 接b 时灯泡消耗的功率比P 接a 时大D ．P 固定在a 点不移动，原线圈接有u ＝311sin200πt V 的交变电压，灯泡亮度变亮答案：BCD解析：u 1＝220V ，P 接a 时，u 2＝n 2n 1u 1＝44V ，由于电容存在容抗所以灯泡两端的电压小于44V ，A 错；当P 接b 时，u ′2＝88V ，I ′2＝u ′2R2A ，B 正确；由于u ′2>u 2，所以可判C 正确；当电源频率变大时，容抗变小灯泡变亮，D 正确．6．(2010·浙江温州高二期中)如下图所示，一个变压器(可视为理想变压器)的原线圈接在220V 的市电上，向额定电压为1.80×104V 的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA 时，熔丝就熔断．(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10mA 时，变压器的输入功率是多大？答案：(1)0.98A (2)180W解析：(1)设原、副线圈上的电压、电流分别为U 1、U 2、I 1、I 2，根据理想变压器的输入功率等于输出功率，则U 1I 1＝U 2I 2.当I 2＝12mA 时，I 1即为熔断电流，I 1＝U 2U 1I 2＝0.98A. (2)当副线圈电流为I 2′＝10mA 时，变压器的输入功率为P 1，所以P 1＝P 2＝I 2′U 2＝180W.7．黑光灯是利用物理方法来灭蛾杀虫的一种环保型设备，它发出的紫色光能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．如下图是高压电网的工作电路，高压电网是利用变压器将有效值为220V 的交流电压变成高压，高压电网相邻两极间距离为0.5cm ，已知空气在常温常压下的击穿电场为6220V/cm ，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？答案：10 1解析：电网两极间电场可看作匀强电场U m ＝E m d由题意，空气被击穿时E m ＝6220V/cm由理想变压器电压关系：U 1m U m ＝n 1n 2由峰值与有效值关系U 1m ＝2U 1由以上各式：得n 1n 2＝110.所以次、初级线圈匝数比不得超过10:1.。

人教版高二物理选修3-2第五章《交变电流》检测题(含答案)

《交变电流》检测题一、单选题1．如图，图甲中理想变压器原、副线圈的匝数之比n1：n2=5：1，电阻R= 20Ω，L1、L1为规格相同的两只小灯泡，S1为单刀双掷开关原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接l且S2闭合，此时L2正常开光．下列说法正确的是A．输入电压u的表达式u sin(50πt)VB．当S1接1，断开S2时，L1、L2均正常发光C．当S1接1，断开S2时，原线圈的输入功率将增大D．当S1换接到2后，R消耗的电功率为0.8W2．如图所示，a、b 灯分别标有“36V，40W”和“36V，25W”，闭合电键，调节R ，使a 、b 都正常发光．这时断开电键后再次闭合，则下列说法中错误的是（）A．重新闭合瞬间，由于电感线圈对电流增大的阻碍作用，a 将慢慢亮起来，而b 立即变亮B．重新闭合稳定后，两灯都正常发光，a 的额定功率大，所以较亮C．断开瞬间,由于电感线圈对电流减小的阻碍作用,通过a 的电流将逐渐减小, a 渐渐变暗到熄灭D．断开瞬间，b 灯立刻熄灭3．一理想变压器原、副线圈匝数比n1：n2＝11：5，原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10Ω的电阻，则（）A ．原线圈电流表的示数是22 A B．与电阻并联的电压表的示数是C ．经过1分钟电阻发出的热量是6×103 J D ．变压器的输入功率是1×103 W 4．如图所示，理想变压器原线圈中正弦式交变电源的输出电压和电流分别为和，两个副线圈的输出电压和电流分别为和、和.接在原副线圈中的五个完全相同的灯泡均正常发光．则下列表述正确的是A ．∶∶=1∶2∶1B ．∶∶=1∶1∶2C ．三个线圈匝数之比为5∶2∶1D ．电源电压与原线圈两端电压之比为5∶45．如图所示为一含有理想变压器的电路，U 为正弦交流电源，输出电压的有效值恒定，开关S 闭合前后理想电流表的示数比为1：3，则电阻1R 、2R 的比值12R R 为( )A ．1：1B ．2：1C ．3：1D ．4：16．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，A 、V 均为理想电表，R 为光敏电阻(其阻值随光强增大而减小)，l L 和2L 是两个完全相同的灯泡.原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是( )A ．电压u 的频率为100HzB ．电压表V 的示数为C ．当照射R 的光强增大时，电流表A 的示数变大D ．当l L 的灯丝烧断后，电压表V 的示数会变大7．如图甲所示，理想变压器原、副线圈匝数分别为1n 、2n ，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R =2Ω，现在a 、b 间，c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（）A ．T =0.01sB ．1n ：2n ≈55：2C ．电流表A 的示数I ≈36.4mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为08．如图甲所示，一阻值为R 的电阻接在电动势为E 、内阻为r 的直流电源两端，电源的效率为94.1%；如图乙所示，当该阻值为R 的电阻通过理想变压器接在电压有效值为E 、内阻为r 的交流电源上时，变压器原线圈两端的电压为2E，则该变压器的原、副线圈匝数比为A ．4：1B ．1：4C ．16：1D ．1：169．教学用发电机能够产生正弦式交变电流．利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P．若发电机线圈的转速变为原来的2倍，则A．R消耗的功率变为2P B．电压表V的读数变为2UC．电流表A的读数变为4I D．通过R的交变电流频率不变10．矩形金属线圈共10匝，在匀强磁场中绕垂直磁场方向的转轴匀速转动，线圈中产生的电动势e随时间t的变化情况如图所示，下列说法中正确的是A．此交流电的频率是50 Hz B．0.015 s时线圈平面与磁场垂直C．此交流电的电动势有效值是．穿过线圈的磁通量最大值为15Wb11．某交变电流的图象如图所示，则该交变电流的有效值为（）A．2 A B．4A C．3.5 A D．6A二、多选题12．如图甲所示的电路中，电阻R1＝R2＝R，和R1并联的D是理想二极管(正向电阻可视为零，反向电阻为无穷大)，在A、B之间加一个如图乙所示的交变电压(电压为正值时，U AB>0).由此可知( )A ．在A 、B 之间所加的交变电压的周期为2×10－2 sB ．在A 、B 之间所加的交变电压的瞬时值表达式为u ＝220√2sin 50πt (V)C ．加在R 1上电压的有效值为55√2 VD ．加在R 1上电压的有效值为55√10 V13．如图所示，一台理想变压器，要使变压的输入功率增加，可以采取下列哪种方法（其他条件保持不变）（）A ．增大R 的阻值B ．减小R 的阻值C ．增加副线圈的匝数n 2D ．减小原线圈的匝数n 114．如图甲所示，理想变压器原、副线圈的匝数比为 4：1，电压表、电流表为理想电表．L 1、L 2、L 3、L 4为四只规格均为“220V，60W”的相同灯泡．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（）A ．电流表的示数为 0.82AB ．电压表的示数为 660 VC ．a 、b 两点的电压是 1100VD ．a 、b 两点的电压是 1045V15．如图，电阻R 、电容C 和电感L 并联后，接人输出电压有效值、频率可调的交流电源.当电路中交流电的频率为f 时，通过R C 、和L 的电流有效值恰好相等.若将频率降低为12f ，分别用12,I I 和3I 表示此时通过R C 、和L 的电流有效值，则（）A ．13I I >B ．12I I >C ．32I I >D ．23I I =16．一含有理想变压器的电路如图所示，正弦交流电源电压为U 0，，变压器原副线圈匝数之比为3∶1，电阻关系为R 0= R 1 =R 2 =R 3，为理想交流电压表，示数用U 表示，则下列判断正确的是A ．闭合电键S ，电阻R 0与R 1消耗的功率之比为9∶1B ．闭合电键S ，电阻R 0与R 1消耗的功率之比为1∶1C ．断开S ，U 0∶U =11∶3D ．断开S ，U 0∶U =4∶1 三、实验题17．一个教学用的简易变压器，两线圈的匝数未知，某同学想用所学变压器的知识测定两线圈的匝数。

高中物理选修3-2综合测试题(含答案)

A. 只有②④正确 B. 只有①③正确 C. 只有②③正确
匀强磁场的磁感应强度的大小随时
B
D. 只有①④正确
2. 一飞机在北半球的上空以速度 v 水平飞行，飞机机身长为 a，翼展为 b；该空间地磁场磁感应
强度的水平分量为 B1，竖直分量为 B2；驾驶员左侧机翼的端点用 A表示，右侧机翼的端点用 B表示，
运动时（但未插入线圈内部）（）
S
A. 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引
N
B. 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥
C. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引
D. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥
4. 如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流
间用细线绑住，它们的电阻均为 R，回路上其余部分的电阻不计。在导轨平面内
两导轨间有一竖直向下的匀强磁场。开始时，导体棒处于静止状态。剪断细线后，
a
c
导体棒在运动过程中
（）
A. 回路中有感应电动势
B. 两根导体棒所受安培力的方向相同 C. 两根导体棒和弹簧构成的系统机械能守恒
b
d
D. 两根导体棒和弹簧构成的系统机械能不守恒
⑴
B1
B2
⑵
f
f
f
f
O 1 2 3 4 5 6 t /s O 1 2 3 4 5 6 t /s O 1 2 3 4 5 6 t /s O 1 2 3 4 5 6 t /s
A
B
C
D
12. 如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的
