图纸会审技巧(已培训)
图纸会审指南，技巧和要点全在这了！
图纸会审指南，技巧和要点全在这了！来源：土木工程网图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。
5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
6、女儿墙、卫生间、等隔墙高度没标注。
7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
9、当设有明沟时,其门口处有否设盖板。
10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
14、屋面或变化层的楼板在室内厅、房上有否砼梁。
15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
16、门窗的开启方向和出入口有否障碍或矛盾。
17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
图纸学习和会审技巧
图纸学习和会审技巧图纸学习与审查是施工技术管理的重要组成部分，把设计图纸变为实际的工程需要做很多工作，搞好图纸学习与审查是一项非常重要的工作，通过图纸学习与审查，可以使设计中的问题大部分在施工前得以解决。
一、在学习图纸时，一定要从以下几点思考1.图样与说明结合看。
要仔细研究设计总说明和每张图纸中的细部说明，注意说明与图面是否一致，说明问题是否清楚、明确，说明中的要求是否在实际施工中切实可行。
2.土建图纸与安装图纸尽量结合看。
虽然土建专业人员对安装图纸不是很了解，但是，土建专业人员也要经常翻翻安装施工图纸。
要对照土建和机、电、管等图纸，核对土建和安装之间有无矛盾；预埋铁件、预留孔洞位置、尺寸和标高是否相符，是否影响施工。
3.图纸与变更相结合。
设计中有许多变更通知单、图纸修改说明等，要将其结合起来看，最好把变更说明部分提前写到图纸上去，以防止施工中遗漏，造成不必要的损失。
这样分层次看图，可以做到有条不紊，较快地掌握整个图纸内容和各项要求，同时也可以发现问题，找出差错，有利于施工的顺利进行。
二、图纸会审的目的工程开工后要对图纸进行会审，图纸会审是由设计、施工、监理单位以及有关部门参加的图纸审查会，其目的主要有2个：1.使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定有效的解决方案。
2.为了解决图纸中存在的问题，减少图纸的差错，使设计达到经济合理、符合实际，以利于施工顺利进行。
图纸会审的程序通常先由设计单位进行交底，内容包括设计意图，生产工艺流程，建筑结构造型，采用的标准和构件，建筑材料的性能要求，对施工程序、方法的建议和要求以及工程质量标准及特殊要求等等。
最后由施工单位（包括建设、监理单位）提出图纸自审中发现的技术差错和图面上的问题。
如工程结构是否经济、合理、实用，对设计图中不合理的地方提出改进建议；各专业图纸各部分尺寸、标高是否一致，结构、设备、水电安装中各种管线安装之间有无矛盾，总图与大样之间有无矛盾等等，设计单位均应一一明确交底和解答。
监理不可不学的图纸会审技巧
监理不可不学的图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现在就由小编给您介绍一些实用的图纸会审技巧吧。
1熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
▼2熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
▼3熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
图纸会审技巧

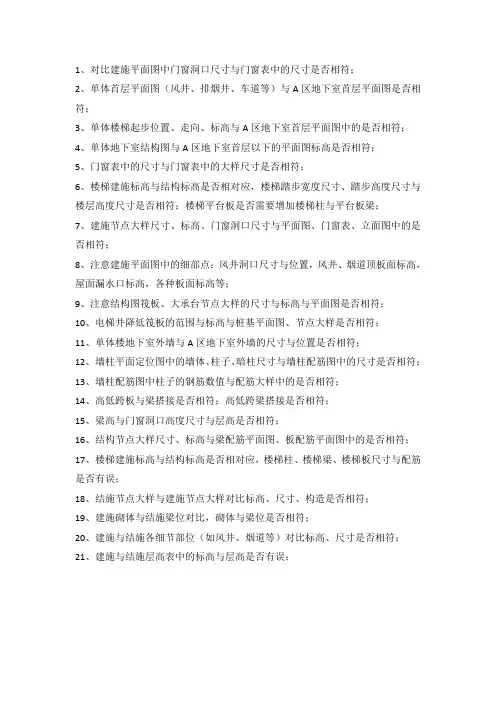

1、对比建施平面图中门窗洞口尺寸与门窗表中的尺寸是否相符；
2、单体首层平面图（风井、排烟井、车道等）与A区地下室首层平面图是否相符；
3、单体楼梯起步位置、走向、标高与A区地下室首层平面图中的是否相符；
4、单体地下室结构图与A区地下室首层以下的平面图标高是否相符；
5、门窗表中的尺寸与门窗表中的大样尺寸是否相符；
6、楼梯建施标高与结构标高是否相对应，楼梯踏步宽度尺寸、踏步高度尺寸与楼层高度尺寸是否相符；楼梯平台板是否需要增加楼梯柱与平台板梁；
7、建施节点大样尺寸、标高、门窗洞口尺寸与平面图、门窗表、立面图中的是否相符；
8、注意建施平面图中的细部点：风井洞口尺寸与位置，风井、烟道顶板面标高，屋面漏水口标高，各种板面标高等；
9、注意结构图筏板、大承台节点大样的尺寸与标高与平面图是否相符；
10、电梯井降低筏板的范围与标高与桩基平面图、节点大样是否相符；
11、单体楼地下室外墙与A区地下室外墙的尺寸与位置是否相符；
12、墙柱平面定位图中的墙体、柱子、暗柱尺寸与墙柱配筋图中的尺寸是否相符；
13、墙柱配筋图中柱子的钢筋数值与配筋大样中的是否相符；
14、高低跨板与梁搭接是否相符；高低跨梁搭接是否相符；
15、梁高与门窗洞口高度尺寸与层高是否相符；
16、结构节点大样尺寸、标高与梁配筋平面图、板配筋平面图中的是否相符；
17、楼梯建施标高与结构标高是否相对应，楼梯柱、楼梯梁、楼梯板尺寸与配筋是否有误；
18、结施节点大样与建施节点大样对比标高、尺寸、构造是否相符；
19、建施砌体与结施梁位对比，砌体与梁位是否相符；
20、建施与结施各细节部位（如风井、烟道等）对比标高、尺寸是否相符；
21、建施与结施层高表中的标高与层高是否有误；。
图纸会审指南,技巧和要点全在这了!
图纸会审指南，技巧和要点全在这了！图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。
5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
6、女儿墙、卫生间、等隔墙高度没标注。
7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
9、当设有明沟时,其门口处有否设盖板。
10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
14、屋面或变化层的楼板在室内厅、房上有否砼梁。
15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
16、门窗的开启方向和出入口有否障碍或矛盾。
17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
23、外墙的外围尺寸与外装饰砖的模数能否相符。
再不遗漏‖图纸会审的技巧大全及要点汇总~
再不遗漏‖图纸会审的技巧大全及要点汇总~来源：网络公开平台如有侵权，请联系删除图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
良好的图纸会审不仅能够提前避免一些施工中遇到的问题，减轻施工难度，有的甚至还可以帮助施工方在结算中获得有力地位。
而图纸会审一旦错漏，就会给现场施工和结算埋下重大隐患。
一些图纸会审的技巧1.熟悉图纸的要领1.1 先粗后细先看平、立、剖面图对整个工程的概貌有一个轮廓的了解，再看细部做法，核对总尺寸与细部尺寸、位置、标高是否相符，门窗表中的型号、规格、形状、数量是否与结构图相符等。
1.2 先小后大先看小样图，后看大样图，核对在平、立、剖面图中标注的细部做法，与大样图是否相符；所采取的标准图集编号、类型、型号，与设计图纸有无矛盾，索引符号有否漏标之处，大样图是否齐全等。
1.3 先建筑后结构先看建筑图，后看结构图；并把建筑图与结构图互相对照，核对其轴线尺寸、标高是否相符，查对有无遗漏尺寸，有无构造不合理之处。
1.4 先一般后特殊先看一般的部位和要求，后看特殊的部位和要求。
1.5 图纸与说明结合在看图时对照看设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。
1.6 土建与安装结合看土建图时，有针对性地看一些安装图，核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作配合。
1.7 图纸要求与实际情况结合核对图纸有无不切合施工实际之处，如建筑物相对位置、场地标高、地质情况等是否与设计图纸相符；对一些特殊的施工工艺，施工单位能否做到等。
2.做好内部会审工作在参加工程各参建单位共同图纸会审前，监理应先做好内部会审工作。
监理组内部图纸会审由总监理工程师主持，组织各专业监理工程师在一定期限内熟悉图纸，领会设计意图，明确质量要求，各专业监理工程师各自提出图纸中存在的问题，并共同核实、研究、谋取统一意见后，进行整理归类，以便图纸会审时统一提出。
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
新手课堂-施工图会审技巧(图纸会审)
新手课堂-如何进行施工图图纸会审(会审技巧)施工图图纸会审作为施工单位动工之前的一项重要技术活动。
对于新参加工作没有多少经验的工程技术人员来说是比较棘手的,现就施工图图纸会审的过程做一简述:一、施工图会审的定义:图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位,在收到审查合格的施工图设计文件后,在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
二、图纸会审的目的:一是使施工单位和各参建单位熟悉设计图纸,了解工程特点和设计意图,找出需要解决的技术难题,并制定解决方案;二是为了解决图纸中存在的问题,减少图纸的差错,将图纸中的质量隐患消灭在萌芽之中三、图纸会审的基本内容:(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与1建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证,能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理,建筑与结构构造是否存在不能施工、不便于施工的核技术问题,或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾,布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
四、会审的程序:图纸会审应开工前进行。
图纸会审技巧
望对某些人能有帮助：工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
图纸会审图纸问题检查的经验技巧总结
图纸会审关于图纸问题检查的经验技巧总结〔1〕一、建施审查1.查看图纸目录，检查图纸页数是否足够。
2.检查各页图纸图名和图样是否相对应。
3.查看上下各层轴线间尺寸是否一致。
（1）各层平面图最外围标注的总尺寸是否一致。
〔2〕建筑物4个墙角位置及不规则建筑转角位置，各层平面图相对应轴线与外墙或柱之间平面位置、距离尺寸关系是否正确。
4.平面图与立面图对应审查（1）立面图图名与图样是否相对应。
东西南北四个立面图图名与图样视图方向间关系是否正确。
（2）二者对应轴线与建筑物外墙或柱间距离关系是否一致。
（3）二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。
5.平面图与立面图对应查看（1）剖切符号剖切位置与剖面图是否相对应，视图方向是否正确。
（2）二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
（3）二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。
6.索引符号与详图相对比（1）索引符号所索引位置与详图是否相对应。
〔2〕二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
〔3〕二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。
7.楼梯间大样图审查〔1〕楼梯间大样图中各层平面图相对比。
a.各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
c.各层门窗洞口大小，平面位置及柱、墙平面位置及尺寸是否一致。
〔2〕楼梯间大样图中各层平面图与建筑物各层平面图中楼梯相对比。
a.各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
c.各层门窗洞口大小，平面位置及柱、墙平面位置及尺寸是否一致。
d.二者相对应各平台处标高是否相对应。
〔3〕楼梯间大样图中各层楼梯间平面图与楼梯剖面图相对比。
a.二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否一致。
图纸会审技巧
图纸会审计巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
图纸会审技巧(已培训)
熟悉、审查工程立面尺寸
否低几厘米，若不是，检查有无防溢水措 施；最后与水电空调安装、设备工艺、第 二次装修施工图相结合，检查建筑高度是 否满足功能需要。
检查施工图中容易出错的地方
四、检查施工图中容易出错的地方有无出 错 熟悉建筑工程尺寸后，再检查施工图中容 易出错的地方有无出错，主要检查内容如 下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。 3、结构平面中的梁，在梁表中是否全标出 了配筋情况。 4、检查主梁的高度有无低于次梁高度的情 况。
熟悉、审查工程平面尺寸
满足使用要求，例如检查房间平面布置是 否方便使用、采光通风是否良好等。识读 下一层平面图尺寸时，检查与上一层有无 不一致的地方。
熟悉、审查工程立面尺寸
三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面 图、楼梯剖面图，这些图有工程立面尺寸 信息；建施平面图、结施平面图上，一般 也标有本层标高；梁表中，一般有梁表面 标高；基础大样图、其它细部大样图，一 般也有标高注明。通过这些施工图，可掌 握工程的立面尺寸。正立面图一般有三道 尺寸，第一道是窗台、门窗的高度等细部 尺寸，第二道是层高尺寸，并标注有标
熟悉、审查工程立面尺寸
高，第三道是总高度。审查方法与审查平 面各道尺寸一样，第一道尺寸相加之和是 否等于第二道尺寸，第二道尺寸相加之和 是否等于第三道尺寸。检查立面图各楼层 的标高是否与建施平面图相同，再检查建 施的标高是否与结施标高相符。建施图各 楼层标高与结施图相应楼层的标高应不完 全相同，因建施图的楼地面标高是工程完 工后的标高，而结施图中楼地面标高仅结 构面标高，不包括装修面的高度，同一楼
审查原施工图有无可改进的地方
3、 从有利于建筑美观方面提出改善施工图 ①若出现露台的女儿墙与外窗相接时，检 查女儿墙的高度是否高过窗台，若是，则 相接处不美观，建议设计处理。 ②检查外墙饰面分色线是否连通，若不连 通，建议到阴角处收口；当外墙与内墙无 明显分界线时，询问设计，墙装饰延伸到 内墙何处收口最为美观，外墙突出部位的 顶面和底面是否同外墙一样装饰。
图纸会审技巧及经验
图纸会审技巧及经验图纸会审技巧及经验工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是下：1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺9104根可。
11121、从有利于工程施工的角度提出改进施工图意见①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。
②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
监理工程师图纸会审技巧
监理工程师图纸会审技巧
工程开工之前，需识图、审图，再进行图纸会审工作。
下面整理了一些图纸会审技巧，希望对广大监理工程师有所帮助！
1熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
2熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
3熟悉、审查工程立面尺寸
建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熟悉拟 建工程 的功能
程序
检查施工图 中容易出错 的部位 检查有无 需要改进 的地方
熟悉拟建工程的功能
一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什 么，是车间还是办公楼？是商场还是宿舍？ 了解功能之后，再联想一些基本尺寸和装 修，例如厕所地面一般会贴地砖、作块料 墙裙，厕所、阳台楼地面标高一般会低几 厘米；车间的尺寸一定满足生产的需要， 特别是满足设备安装的需要等等。最后识 读建筑说明，熟悉工程装修情况。
审查原施工图有无可改进的地方
3、 从有利于建筑美观方面提出改善施工图 ①若出现露台的女儿墙与外窗相接时，检 查女儿墙的高度是否高过窗台，若是，则 相接处不美观，建议设计处理。 ②检查外墙饰面分色线是否连通，若不连 通，建议到阴角处收口；当外墙与内墙无 明显分界线时，询问设计，墙装饰延伸到 内墙何处收口最为美观，外墙突出部位的 顶面和底面是否同外墙一样装饰。
审查原施工图有无可改进的地方
2、从有利于建筑工程质量方面，提出修改 施工图意见。 ①当设计天花抹灰与墙面抹灰相同为1：1： 6混合砂浆时，可建议将天花抹灰改为1：1： 4混合砂浆，以增加粘结力。 ② 当施工图上对电梯井坑、卫生间沉池， 消防水池未注明防水施工要求时，可建议 在坑外壁、沉池水池内壁增加水泥砂浆防 水层，以提高防水质量。
审查原施工图有无可改进的地方
⑤当电梯大堂（前室）左边有一框架柱突 出墙面10～20cm时，检查右边柱是否出突 出相同尺寸，若不是，建议修改成左右对 称。 按照“熟悉拟建工程的功能 熟悉、审查工 程平面尺寸 熟悉、审查工程的立面尺 寸 检查施工图中容易出错的部位有无出 错 检查有无需改进的地方”的程序和思路， 会有计划、全面地展开识图、审图工作。
Thank You!
熟悉、审查工程立面尺寸
层建施图的标高应比结施图的标高高几厘 米。这一点需特别注意，因有些施工图， 把建施图标高标在了相应的结施图上，如 果不留意，施工中会出错。熟悉立面图后， 主要检查门窗顶标高是否与其上一层的梁 底标高相一致；检查楼梯踏步的水平尺寸 和标高是否有错，检查梯梁下竖向净空尺 寸是否大于2.1米，是否出现碰头现象；当 中间层出现露台时，检查露台标高是否比 室内低；检查厕所、浴室楼地面是
熟悉、审查工程平面尺寸
满足使用要求，例如检查房间平面布置是 否方便使用、采光通风是否良好等。识读 下一层平面图尺寸时，检查与上一层有无 不一致的地方。
熟悉、审查工程立面尺寸
三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面 图、楼梯剖面图，这些图有工程立面尺寸 信息；建施平面图、结施平面图上，一般 也标有本层标高；梁表中，一般有梁表面 标高；基础大样图、其它细部大样图，一 般也有标高注明。通过这些施工图，可掌 握工程的立面尺寸。正立面图一般有三道 尺寸，第一道是窗台、门窗的高度等细部 尺寸，第二道是层高尺寸，并标注有标
熟悉、审查工程立面尺寸
否低几厘米，若不是，检查有无防溢水措 施；最后与水电空调安装、设备工艺、第 二次装修施工图相结合，检查建筑高度是 否满足功能需要。
检查施工图中容易出错的地方
四、检查施工图中容易出错的地方有无出 错 熟悉建筑工程尺寸后，再检查施工图中容 易出错的地方有无出错，主要检查内容如 下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。 3、结构平面中的梁，在梁表中是否全标出 了配筋情况。 4、检查主梁的高度有无低于次梁高度的情 况。
熟悉、审查工程平面尺寸
二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第 一道尺寸是细部尺寸，第二道尺寸是轴线 间尺寸，第三道尺寸是总尺寸。检查第一 道尺寸相加之和是否等于第二道尺寸、第 二道尺寸相加之和是否等于第三道尺寸， 并留意边轴线是否是墙中心线.识读工程平 面图尺寸，先识建施平面图，再识本层 结施平面图，最后识水电空调安装、设备 工艺、第二次装修施工图，检查它们是否
图纸会审
技巧与要点
前言
工程开工之前，需识图、审图，再进行图 纸会审工作。掌握一些要点，则会事半功 倍。 识图、审图的程序是：熟悉拟建工程的功 能 熟悉、审查工程平面尺寸 熟悉、审查 工程立面尺寸 检查பைடு நூலகம்工图中容易出错的部 位有无出错 检查有无改进的地方。
识图、审图的程序
识图审图的
熟悉、审查 工程平面 尺寸 熟悉、审查 工程立面 尺寸
8、 检查梁的受力钢筋最小间距是否满足施 工验收规范要求，当工程上采用带肋的螺 纹钢筋时，由于工人在钢筋加工中，用无 肋面进行弯曲，所以钢筋直径取值应为原 钢筋直径加上约21mm肋厚。 9、 检查室内出露台的门上是否设计有雨蓬， 检查结构平面上雨蓬中心是否与建施图上 门的中心线重合。
检查施工图中容易出错的地方
审查原施工图有无可改进的地方
③当柱截面尺寸随楼层的升高而逐步减小 时，若柱突出外墙成为立面装饰线条时， 为使该线条上下宽窄一致，建议对突出部 位的柱截面不缩小。 ④当柱布置在建筑平面砖墙的转角位，而 砖墙转角少于900，若结构设计仍采用方形 柱，可建议根据建筑平面将方形改为多边 形柱，以免柱角突出墙外，影响使用和美 观。
10、当设计要求与施工验收规范有无不同。 如柱表中常说明：柱筋每侧少于4根可在同 一截面搭接。但施工验收规范要求，同一 截面钢筋搭接面积不得超过50%。 11、检查结构说明与结构平面、大样、梁 柱表中内容以及与建施说明有无存在相矛 盾之处。 12、单独基础系双向受力，沿短边方向的 受力钢筋一般置于长边受力钢筋的上面， 检查施工图的基础大样图中钢筋是否画错
检查施工图中容易出错的地方
5、梁、板、柱在跨度相同、相近时，有无 配筋相差较大的地方，若有，需验算。 6、当梁与剪力墙同一直线布置时，检查有 无梁的宽度超过墙的厚度。 7、当梁分别支承在剪力墙和柱边时，检查 梁中心线是否与轴线平行或重合，检查梁 宽有无突出墙或柱外，若有，应提交设计 处理。
检查施工图中容易出错的地方
审查原施工图有无可改进的地方
②当支座负筋为通长时，就造成了跨度小梁宽 较小的梁面钢筋太密，无法捣砼，可建议在保 证梁负筋的前提下，尽量保持各跨梁宽一致， 只对梁高进行调整，以便于面筋连通和浇捣砼。 ③当结构造型复杂，某一部位结构施工难以一 次完成时，向设计提出：砼施工缝如何留置。 ④露台面标高降低后，若露台中间有梁，且此 梁与室内相通时，梁受力筋在降低处是弯折还 是分开锚固，请设计处理。
熟悉、审查工程立面尺寸
高，第三道是总高度。审查方法与审查平 面各道尺寸一样，第一道尺寸相加之和是 否等于第二道尺寸，第二道尺寸相加之和 是否等于第三道尺寸。检查立面图各楼层 的标高是否与建施平面图相同，再检查建 施的标高是否与结施标高相符。建施图各 楼层标高与结施图相应楼层的标高应不完 全相同，因建施图的楼地面标高是工程完 工后的标高，而结施图中楼地面标高仅结 构面标高，不包括装修面的高度，同一楼
审查原施工图有无可改进的地方
有利于工程施工的角度 有利于建筑工程质量方面 对施工图 进行改进
有利于建筑美观方面
审查原施工图有无可改进的地方
五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证 建筑质量、有利于工程美观三个方面对原 施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工 图意见 ①结构平面上会出现连续框架梁相邻跨度 较大的情况，当中间支座负弯矩筋分开锚 固时，会造成梁柱接头处钢筋太密，捣砼 困难，可向设计人员建议：负筋能连通的 尽量连通。
