信号发生器使用手册
信号发生器简易使用手册
信号发生器简易使用手册一、概述信号发生器主要的功能是在手机测试时提供符合要求的信号，因此我们在使用前要先了解信号发生器的一些基本的性能指标（如所能产生的信号频率范围、幅值范围等），选择符合我们要求的仪器来进行测试。
信号的频率范围一般都会标在仪器的前面板上，使用前应多加留意。

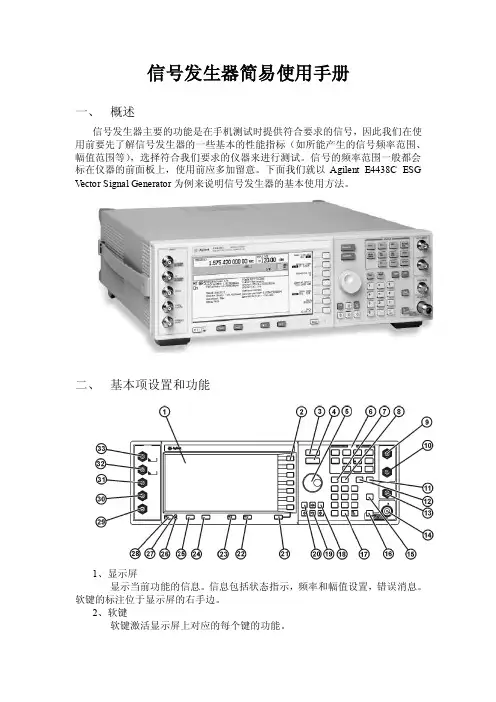

下面我们就以Agilent E4438C ESG V ector Signal Generator为例来说明信号发生器的基本使用方法。
二、基本项设置和功能1、显示屏显示当前功能的信息。
信息包括状态指示，频率和幅值设置，错误消息。
软键的标注位于显示屏的右手边。
2、软键软键激活显示屏上对应的每个键的功能。
3、频率设置键按这个键可以设置有关频率的功能。
例如改变RF输出频率或使用菜单设置频率的属性如参考频率和频率偏差等。
4、幅值设置键按这个键可以设置有关幅值的功能。
例如改变RF输出幅值或使用菜单设置幅值的属性如功率搜索，用户平面和电平模式等。
5、旋纽旋转这个旋纽可以增加或减少数值或改变高亮数字或性能。
也可以使用它来列表中单步移动或在一行中选择项目。
6、菜单键这些键可以通过软键设置列表扫描和单步扫描，有用功能，LF输出和各种调制类型等。
7、保存键通过这个键可以将数据保存到仪器状态寄存器中。
仪器状态寄存器分为10个序列（0～9），每个序列包括100个寄存器（00～99）。
保存键允许保存和重现频率和幅值设置。
一当仪器状态被保存了，所有的频率，幅值和调制设置可以通过Recall键重现。
8、重现键重现先前保存在寄存器里的仪器状态。
9、外部输入连接端口1这个BNC（同轴电缆接插件）输入连接端口接受AM，FM和√M ±1 V p的信号。
对于所有的调制方式，±1 V p 形成指示的偏移或深度。
当为AM，FM或√M选择ac_coupled输入，峰值输入电压偏离1 V p 3％时，显示屏上的HI/LO指示高亮。
破坏电压是5V rms和10V p。
信号发生器使用手册
100ms
50ns
电路方案
• 例3： 产生时钟和数据信号用于接口测试，总线模拟
• 方案： – 双通道输出 – 上升下降时间可调
电路方案
• 例4：产生有相位差的信号 – 电力系统模拟 – 鉴相器
• 方案： – 双通道相位精确可调
电路方案
• 例5： 在开关电源设计中，需要产生门特定占空比的脉冲作为门极控 制信号
Amplitude Modulation
• 双边带幅度调制 (DSB-AM)
– 调制方式类似于AM，但在波形连接处有 180°的相位突变，最常用于广播通信中。
Double Side Band Amplitude Modulation
信号模拟调制-Mod
• 频率调制 (FM)
– 使高频载波信号的频率随调制信号的瞬时 幅度变化而变化，最常用于广播通信中。
SDG5000：
上升沿：147.2us 下降沿：5.7384s
普通信号源：
对比0.1Hz低频率的脉冲信号的边沿调节范围
上升沿：19.13ms 下降沿：18.99ms
EasyPulse技术
使用LeCroy示波器测量EasyPulse脉冲的周期到周期抖动，RMS值（测量的 sdev值）在100ps以下。
新联 EE1633
60/120MHz
1 300MSa/s 8Kpts 1 0mHz 12 bits
普源 DG4000
60/100/160MHz
2 500 MSa/s 16Kpts 1 μHz 14 bits
最高输出频率
波形输出通道数 采样率 任意波长度 频率分辨率 垂直分辨率
SDG5000与同类产品对比
80/110/120/160MHz
美控U-S1-MKCN4信号发生器使用说明书
信号发生器使用说明书杭州美控自动化技术有限公司U-S1-MKCN 4第4版杭州美控自动化技术有限公司前言感谢您购买我公司产品。
本手册是关于产品的功能、操作方法和故障处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用产品。
在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意本手册内容随仪表的性能及功能提升而改变，恕不提前通知。
本手册内容我们力求正确无误，如果您有任何疑问或发现任何错误，请与我们联系。
版本U-S1-M K CN4第四版2019年6月确认包装内容仪表提供以下标准附件，请确认附件是否齐全并完好无损。
序号物品名称数量备注1信号发生器12测试引线3一红一黑一黄3使用说明书14合格证15USB线16便携包1目录第一章概括 (1)1.1简介 (1)1.2主要功能 (1)1.3技术指标 (2)1.4规格 (3)第二章各部分名称及功能 (4)2.1接线端子 (5)2.2按键 (6)2.3液晶屏显示 (7)第三章信号输出 (8)3.1电压、有源电流输出 (8)3.24-20mA输出 (8)3.3热电偶输出 (9)3.4无源电流输出 (9)3.5电压、电流信号按显示量程输出或测量(免去量程换算) (10)第四章信号测量 (12)4.1电压、有源电流测量 (12)4.2无源电流测量 (13)4.3热电偶测量 (14)4.4调节阀门 (15)第五章可编程输出 (16)5.1分割输出功能(n/m) (16)5.2线性输出功能 (16)5.3自动步进功能 (18)第六章故障排除及仪表维护 (19)6.1故障排除 (19)6.2仪表维护 (20)第一章概括第一章概括1.1简介本信号发生器具有多种信号的测量和输出功能，包括电压、电流、热电偶信号，采用高清LCD液晶屏和功能分明的硅胶按键，显示清晰，操作简单，且具有待机时间长，精度高和可编程输出功能。
广泛应用于实验室、工业现场PLC与过程仪表、电动阀门等的调试。
信号发生器使用说明

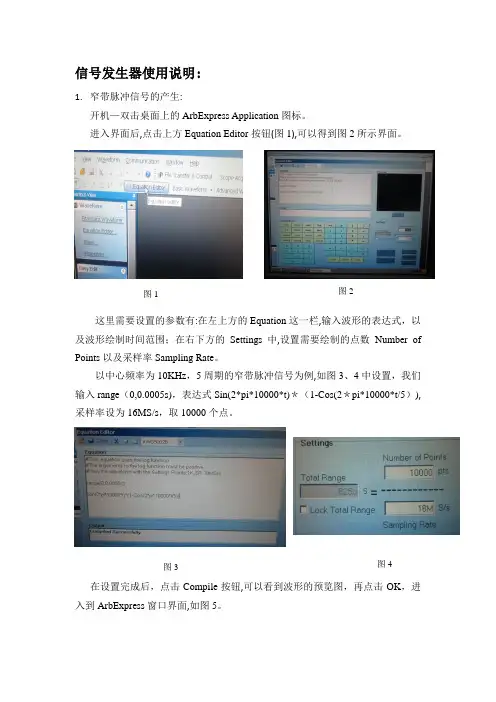

信号发生器使用说明:1.窄带脉冲信号的产生:开机—双击桌面上的ArbExpress Application图标。
进入界面后,点击上方Equation Editor按钮(图1),可以得到图2所示界面。
图1 图2这里需要设置的参数有:在左上方的Equation这一栏,输入波形的表达式，以及波形绘制时间范围；在右下方的Settings中,设置需要绘制的点数Number of Points以及采样率Sampling Rate。
以中心频率为10KHz，5周期的窄带脉冲信号为例,如图3、4中设置，我们输入range（0,0.0005s)，表达式Sin(2*pi*10000*t)＊（1-Cos(2＊pi*10000*t/5）),采样率设为16MS/s，取10000个点。
图3 图4 在设置完成后，点击Compile按钮,可以看到波形的预览图，再点击OK，进入到ArbExpress窗口界面,如图5。
图5对波形进行保存，命名波形并保存类型为（＊。
wfm)文件.至此，一个窄带脉冲信号就产生了.关闭ArbExpress界面.2.信号的输出双击桌面上的AWG图标，进入界面后，单击左上方的File—Import from File,选择AWG400/500/600/700(＊。
WFM）类型文件，选择刚才保存的文件并打开,就可以将波形输送到通道1，如图6所示。
设置图6下面我们对波形进行一些设置，如图6中下方所示，在Amplitude选项卡中可以对波形的幅值进行调节；在Time选项卡中可以通过改变Sampling Rate的值来改变输出波形的中心频率;在Run Mode选项卡中,我们选择Triggered即触发模式。
最后，我们按下前面板上的Run以及Ch1按钮(图7）就可以从通道1发射波形了。
由于我们选择的是触发模式，因此还需要手动按下前面板上的Force Trigger按钮（图8)，每触发一次，仪器就向外部发射一次波形。
功率放大器使用说明：如图9所示，在输入端有A 、B 两个端口可供选择;在MODE 中，根据实际输入情况选择A 或B 为输入端,下方按钮表示为直流或交流；GAIN 表示增益大小，分为14,28，42三个档,其下方的旋钮为增益微调旋钮;LED 显示屏的数字一般为输出的峰值电压值；在输出端,黑色为接地，红色表示两种输出电压的相位相反.图7 图8 输出 输入 增益 图9示波器使用说明:开机后，可以先按动前面板上的DEFAULT SETUP按钮，使仪器恢复默认设置，这时界面会出现两个通道的实时波形（一般默认为C1和C2）.以本次压电实验为例,我们将从信号发生器发出的原始信号直接通过BNC线连接到示波器的通道1,将由压电传感器接收到的信号连接到通道2。
通信行业信号发生器使用说明书

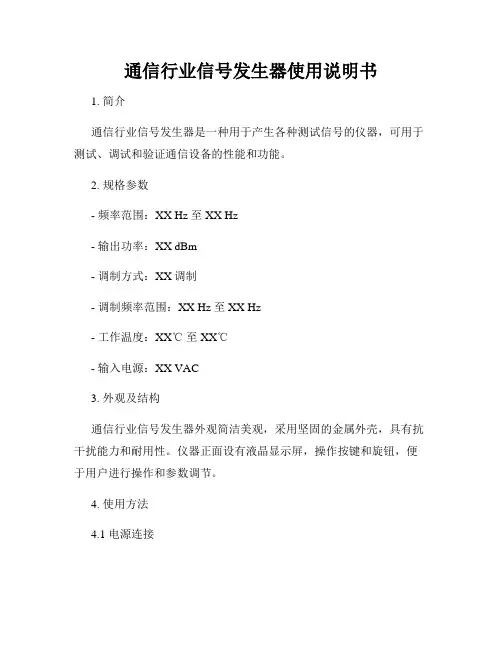

通信行业信号发生器使用说明书1. 简介通信行业信号发生器是一种用于产生各种测试信号的仪器，可用于测试、调试和验证通信设备的性能和功能。

2. 规格参数- 频率范围：XX Hz 至 XX Hz- 输出功率：XX dBm- 调制方式：XX调制- 调制频率范围：XX Hz 至 XX Hz- 工作温度：XX℃至 XX℃- 输入电源：XX VAC3. 外观及结构通信行业信号发生器外观简洁美观，采用坚固的金属外壳，具有抗干扰能力和耐用性。
仪器正面设有液晶显示屏，操作按键和旋钮，便于用户进行操作和参数调节。
4. 使用方法4.1 电源连接将通信行业信号发生器的电源线连接到交流电源插座，并确保电源电压与规格参数相符。
4.2 信号参数设置通过操作按键和旋钮，设置所需的信号频率、输出功率、调制方式和调制频率等参数。
4.3 信号输出将信号发生器的输出端与待测试设备的输入端连接，确保连接稳固可靠。
4.4 信号调试与验证通过调整信号发生器的参数，观察并验证待测试设备的性能和功能。
可使用示波器、频谱仪等测试仪器进行进一步的信号分析。
5. 注意事项5.1 请在通风良好的环境中使用信号发生器，避免长时间暴露在高温或潮湿的环境中。
5.2 在使用信号发生器前，请阅读并理解本使用说明书，并按照说明进行正确的操作。
5.3 请避免将信号发生器连接到不匹配的设备，避免因此造成设备损坏或人身伤害。
5.4 请勿在使用过程中随意拆卸或改动信号发生器的内部零部件，如需维修请联系专业技术人员。
5.5 当信号发生器长时间不使用时，请及时断开电源并妥善保存。
6. 故障排除当信号发生器无法正常工作时，可按以下方法进行故障排除：- 检查电源连接是否正常。
- 检查输入信号线缆是否与待测试设备连接良好。
- 尝试调整信号发生器的参数，查看是否能够恢复正常工作。
如果以上故障排除方法无法解决问题，请联系供应商或相关技术人员进行进一步的维修和支持。
7. 保养与维护7.1 定期清洁信号发生器的外壳，并使用柔软的干布擦拭显示屏和操作按键。
