焊接结构施工图焊缝符号标注规范

1、焊缝符号是用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。

2、焊缝符号标注组成：一般由基本符号与指引线组成，必要时加上辅助符号、补充符号和焊缝尺寸符号。

3、基本符号是表示焊缝截面形状的符号，如下表：

4、辅助符号：表示焊缝表面形状特征的符号。

有三种：焊缝表面平齐，焊缝表面凹陷，焊缝表面凸起。一般情况下，不需要确切说明焊缝的表面形状，所以一般情况下辅助符号不需标出。

辅助焊缝示例如下表：

5、焊缝补充符号：有时为了补充说明焊缝的某些特征，需要用其它符号说明。

常见有三种：

一种是表示背面底部有垫板（图一）。

一种是表示三面围焊（图二）。

一种是表示四面围焊（图三）。

一种是表示现场施焊（图三）。

一种是尾部添加符号（图二）

图一. 图二图三

6、为了完整地表示焊缝，除了以上符号外，还应包括指引线、一些尺寸符号及数据。

7、焊缝符号在图样上的位置

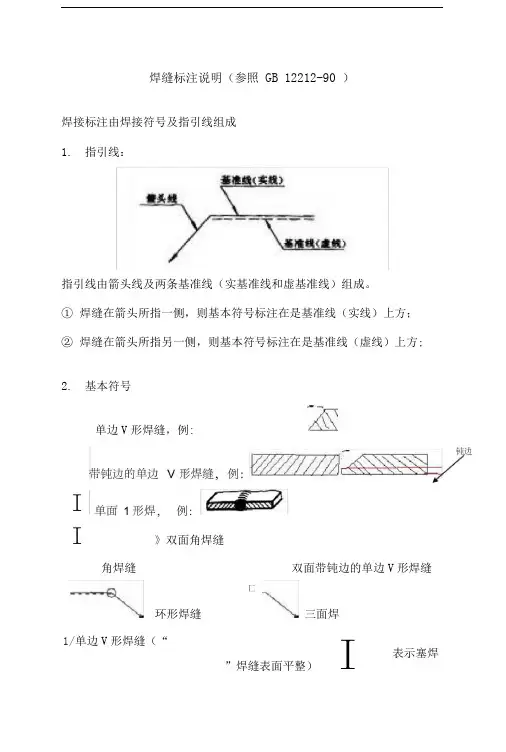

1）基要符号相对基准线的位置，指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部份组成（图四），如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧（图五），如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧

（图六），标注对称焊缝及双面焊缝时，可不加虚线（图七）。

..

图四图五图六

图七

2)前头线相对焊缝的位置一般没什么要求（图八），但在标注带坡口的V、Y、J形焊缝时，箭头线应指向带有坡口一侧（图九），必要时，充许箭头线弯折一次（图十）。

图八图九

图十

3）基准线的位置，基准线的虚线可以画在基准线的实线下侧或上侧。基准线一般应与图样的底边平行，但在特殊条件下亦可与底边互相垂直。

4）标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。如果为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示，即画出连接接头截面详细结构和加工尺寸，图十一，图十二。

图十一图十二

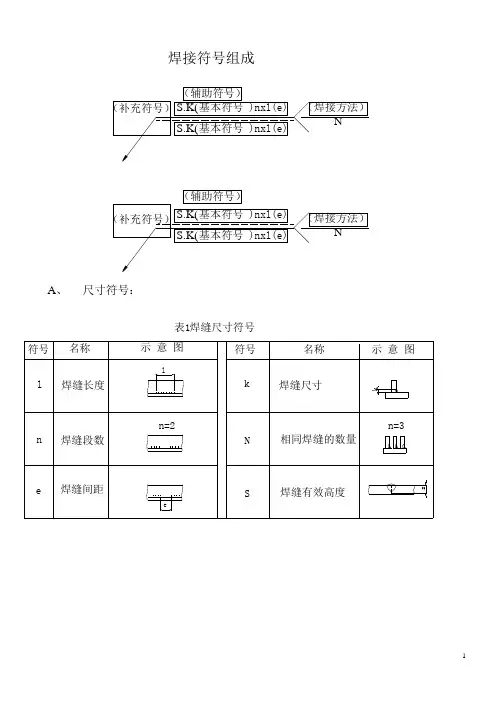

8、焊缝尺寸符号及其标注位置

1）基本符号必要时可以附带尺寸符号及数据，尺寸符号汇总见下表：

2）焊缝尺寸符号及数据的标注原则如下图

说明：

（1）、焊缝横绝面的尺寸，标在基本符号码左侧。

（2）、焊缝长度方向的尺寸，标在基本符号的右侧。

（3）、坡口角度、坡口面角度、根据间隙等尺寸，标在基本符号的上侧或下侧。（4）、相同焊缝数量符号，标在尾部，相同焊缝数量及焊缝段数均用n表示。（5）、当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。

（6）当箭头方向变化时，上述原则不变。

9、焊缝尺寸的标注典型示例：

10、常用符号标注应用示例

11、使用CAD软件制图标注焊缝事项：

1）CAD制图焊缝标注模块标注格式总体与此规范一致。可以同时标注焊缝代号、辅助符号、补充符号、焊缝参数值和尾部符号后面的参数值。

2）用CAD标注焊缝参数时，对焊缝结构详细尺寸与坡口尺寸未涉及，标注时，焊缝尺寸除一项主要特征尺寸标注外，其它尺寸不作要求。

3）CAD模块中焊缝参数标注焊缝特征尺寸，主要特征尺寸代表此形状焊缝的有效设计厚度值，不为外观总厚度，但角焊缝特征尺寸标注两项，代表焊缝两侧的K值（角焊缝设计有效厚度应为最小K值的70%。其它焊缝特征尺寸为不包括余高的断面厚度。

4）CAD标注焊缝参数时，焊缝段数与每段长度及每段间距，如果焊缝段数与每段长度及每段间距未标注，则默认为接头满焊。

5）如标注时，如果只对箭头或非箭头侧单侧焊缝参数进行标注，设计者未作持殊说明或标明，默认另一侧焊缝参数类同。

6）如未特别说明，焊缝参数标注时，对交错焊缝，参数值只需标单面，但默认两面焊缝参数一样。

7）标双面焊缝与对称焊缝时，可要或可不要虚线基准线，可以同时标注两面焊缝参数，如果只标注一面焊缝参数，则默认另一面类同。

8）CAD焊接标注基本符号种类与此规范的异同点

a 增加了三种类型的钎焊焊缝，平面连接、斜面连接与折叠连接钎焊缝。

b增加了墙焊缝。

c陡边V型焊缝与单边陡边V型焊缝即为此规范中的带垫板焊缝。

d 增加喇叭形焊缝（接头断面为喇叭形）同，注意与卷边焊缝的区别，符号朝向相反。e注意非穿透型点焊缝与穿透型点焊缝，穿透型缝焊缝与非穿透型缝焊缝的区别表示。

12、建议在CAD标注无法表述焊缝参数设计时，重要焊缝在标注后端部附加文字，说明焊缝是熔透焊还是非熔透焊，接头坡口设计由工艺确定。
