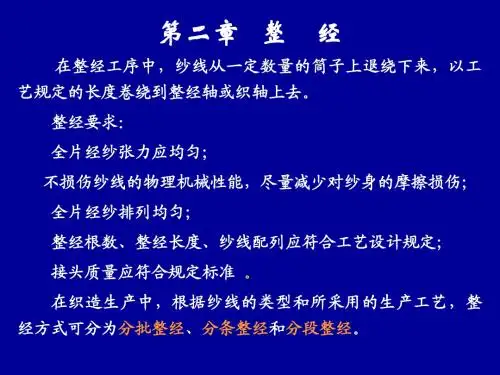

整经工序

整经工序：将一定根数的经纱按规定的长度和宽度平行卷绕在经轴或织轴上的工艺过程。

1．整经的任务：

根据工艺设计的规定，将一定根数和长度的经纱，从络纱筒子上引出，组成一幅纱片，使经纱具有均匀的的张力，相互平行地紧密绕在整经轴上，为形成织轴做好初步准备。

2．整经的要求：

（1）张力均匀。整经时经纱须具有适当的张力，同时尽可能保持经纱的弹性和张力。在整经过程中，全幅经纱，张力应尽量均匀一致。（2）纱线排列均匀。经纱轴上的经纱排列和卷绕密度要均匀（指经轴横向和内外层纱线），经轴表面要贺正，无凹凸不平现象。

（3）卷绕密度均匀。整经根数、长度或色经排列循环必须符合织造工艺设计的规定。

（4）整经机生产效率要高，回丝要少。

有梭机与喷织对毛羽的要求：

分批整经：又称经轴整经，是将一定数量筒子的经纱，平行地卷绕在整经轴上，再将若干只整经轴合并，经上浆、干燥后卷绕成织轴。

分条整经：又称带式整经，是将一定数量筒子上的经纱排成条带形状依次卷绕在整经滚筒上。经过倒轴将整经滚筒上的经纱整幅退绕到织轴上

。

分条整经和分批整经从工艺上来说，其区别简单说是：经分条整经后可直接做成织轴参与织造，而分批整经则需要经过将几个经轴合并后才能作为织轴使用。

均匀张力的措施：1.采用集体换筒筒子退解直径对丝线退解张力产生一定的影响，尤其是在高、中速整经和大纤度丝线加工时，影响较为明显。因此，为减小这种影响，可采用集体换筒，一次性更换全部筒子，使退解筒子直径基本一致，均匀片丝张力。同时，还可以对络筒提出定长卷绕要求，以保证筒子架上的退解筒子具有相同的初始卷绕尺寸，并可大大减少筒脚丝的数量。2.合理设置定张力装置的工艺参数筒子在筒子架上的放置位置存在着前后差异及上下差异，造成整经片丝张力的张力。由于前排筒子引出的丝线引出距离要小于中排和后排，中层筒子引出的丝线所经的曲折程度小于上层和下层，其结果是：前排筒子引出的丝线张力要小于中排和后排，中层筒子引出的丝线张力要小于上层和下层。为减少差异，均匀丝线张力，可适当调整调整架上不同区域张力装置的工艺参数(如张力垫圈重量、丝线包围角、弹簧压力等),如可采取分段分层配置张力垫圈重量。根据筒子架长度及丝线种类等因素，将筒子架前后方向分为2~3段，或同时将筒子架分为上、中、下三成而成六个区或九个区进行配置。配置的原则是：前排重于后排，中层重于上、下层。3.丝线整经过程中，丝线穿入伸缩筘的位置不同，丝线对筘片的摩擦包围角也就不同，这会引起丝线张力的不均匀。丝线穿入伸缩筘既要达到均匀丝线张力的目的，有要兼顾操作的方便。丝线穿入伸缩筘的方法一般有两种，即分排穿筘法(又称花穿)和分层穿筘法(又称顺穿)。分排穿筘法把筒子架上前排的筒子丝线穿入伸缩筘中间，然后逐排往外穿。穿的时候由上而下或由下而上逐渐逐筘穿入。由于前排丝线穿入伸缩筘中部，引后排位置不同而产生的张力差异，起到均匀丝线张力的作用，且此法丝线断头时也不易缠绕相邻的丝线，但操作较不方便。分层穿筘法则是从上次(或下层)开始，将丝线穿入伸缩筘中间，然后逐层往外穿，而下层(或上层)的丝线穿入伸缩筘的最外侧。分层穿筘法丝线层次清楚，找头、引丝十分的方便。但由于把张力大的上层或下层丝线穿入引丝折角大的中间筘齿，加大了张力差异，影响整经质量。因此，目前多数工厂采用分排穿法。4.加强工艺管理，保持良好设备状况分条整经的工艺设计中，应严格控制好斜脚板的倾斜角，避免首条头端上凸或塌陷，均匀张力。换条是控制好搭头间隙，避免出现叠头和稀弄。分批整经的工艺设计中，应尽可能多头少轴，减少整经轴上丝线的间距，避免丝线过大的左右活动范围，同时伸缩筘排列丝要匀，并左右一致，使整经轴形状正确、表面平整、片丝张力均匀。半成品管理中应做到筒子先到先用，减少筒子回潮率不同所造成的张力差异，尤其是人造丝易吸湿，吸湿后易伸长。使用高速整经机时，应加强络筒半成品质量的控制，减少整经过程中丝线断头关车次数，避免频繁的启动、制动所引起的张力波动。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
