(word完整版)高一物理必修一运动图像专题

合集下载

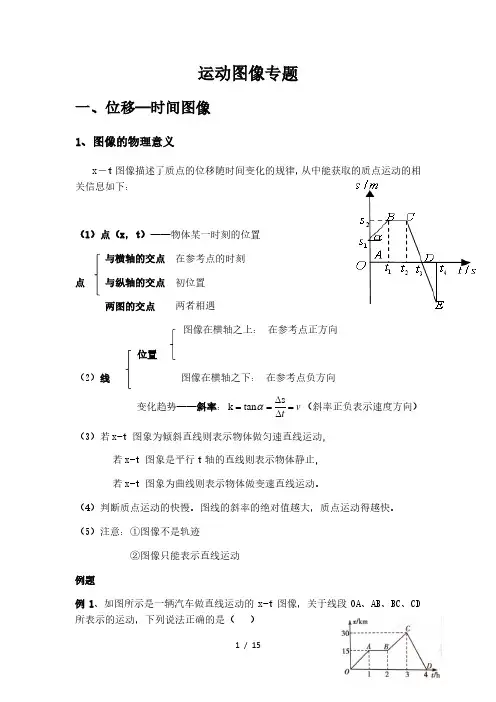

人教版高中物理必修一运动图像专题

运动图像专题一、位移—时间图像1、图像的物理意义x －t 图像描述了质点的位移随时间变化的规律，从中能获取的质点运动的相关信息如下：（1）点（x ，t ）——物体某一时刻的位置与横轴的交点在参考点的时刻点与纵轴的交点初位置两图的交点两者相遇图像在横轴之上：在参考点正方向位置（2）线图像在横轴之下：在参考点负方向变化趋势——斜率：v t=∆∆==stan k α（斜率正负表示速度方向）（3）若x-t 图象为倾斜直线则表示物体做匀速直线运动,若x-t 图象是平行t 轴的直线则表示物体静止, 若x-t 图象为曲线则表示物体做变速直线运动。

（4）判断质点运动的快慢。

图线的斜率的绝对值越大，质点运动得越快。

（5）注意：①图像不是轨迹②图像只能表示直线运动例题例1、如图所示是一辆汽车做直线运动的x-t 图像，关于线段OA 、AB 、BC 、CD 所表示的运动，下列说法正确的是（）A.OA 段汽车运动最快B.AB 段汽车静止C.CD 段表示汽车的运动方向与初始运动方向相同D.0-4h 内，汽车的位移大小为30km例2：沿同一直线运动的A 、B 两物体，相对同一参考系的x-t 图像如图所示，下列说法正确的是（） A.前5s 内A 、B 的位移均为10mB.两物体由同一位置开始运动，物体A 比B 迟3s 才开始运动C.在前5s 内两物体的位移相同，5S 末A 、B 相遇D.从3s 末开始，两物体运动方向相同，且A 比B 运动得快例3：如图所示为甲、乙两物体相对于同一参考系的x-t 图像。

下列说法正确的是（）A.甲、乙两物体的出发点相距x 0B.t 1~t 2时间内，甲、乙两物体都做匀速直线运动C.甲物体比乙物体早出发的时间为t 1D.t 1~t 2时间内，甲、乙两物体同向运动例4：甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移一时间图像分别如图中的A 、B 图线所示，则在0~t1时间内( ) A.甲运动得总比乙快 B.甲、乙位移相同C.甲经过的路程比乙小D.甲、乙的运动方向始终相同例5：如图所示为某一质点在一段时间内的位移—时间图像。

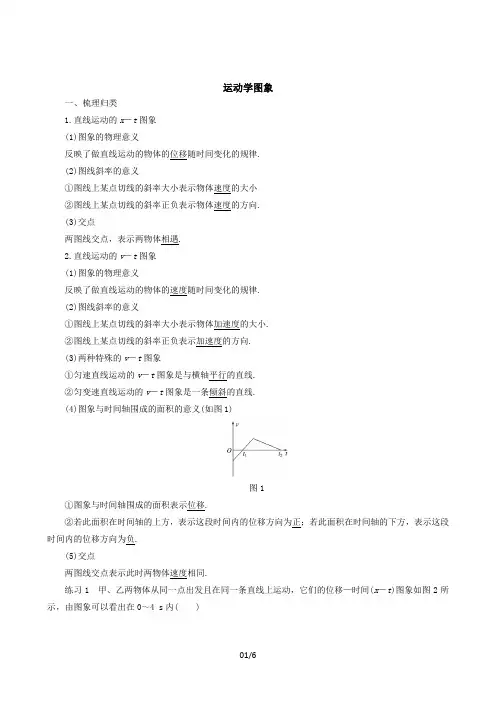

高中物理必修一人教版运动学图象专项探究1

运动学图象一、梳理归类1.直线运动的x－t图象(1)图象的物理意义反映了做直线运动的物体的位移随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率大小表示物体速度的大小②图线上某点切线的斜率正负表示物体速度的方向.(3)交点两图线交点，表示两物体相遇.2.直线运动的v－t图象(1)图象的物理意义反映了做直线运动的物体的速度随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率大小表示物体加速度的大小.②图线上某点切线的斜率正负表示加速度的方向.(3)两种特殊的v－t图象①匀速直线运动的v－t图象是与横轴平行的直线.②匀变速直线运动的v－t图象是一条倾斜的直线.(4)图象与时间轴围成的面积的意义(如图1)图1①图象与时间轴围成的面积表示位移.②若此面积在时间轴的上方，表示这段时间内的位移方向为正；若此面积在时间轴的下方，表示这段时间内的位移方向为负.(5)交点两图线交点表示此时两物体速度相同.练习1 甲、乙两物体从同一点出发且在同一条直线上运动，它们的位移—时间(x－t)图象如图2所示，由图象可以看出在0～4 s内( )图2A.甲、乙两物体始终同向运动B.第4 s 末时，甲、乙两物体间的距离最大C.甲的平均速度等于乙的平均速度D.乙物体一直做匀加速直线运动答案 C解析由题图可知在0～2 s 内，甲、乙同向运动，在2～4 s 内两者反向运动，选项A 错误；第4 s 末两物体相遇，两物体间的距离不是最大，选项B 错误；由题图知在0～4 s 内，甲、乙的位移都是2 m ，故平均速度相等，选项C 正确；根据图线斜率的绝对值等于速度的大小，可知乙物体一直做匀速直线运动，选项D 错误.练习2 如图3所示，为某物体做直线运动的v －t 图象，由此可知( )图3A.前1 s 物体的位移大小为1 mB.前2 s 末物体的瞬时速度大小为2 m/sC.前3 s 内物体的加速度大小为3 m/sD.前3 s 物体做匀变速直线运动答案 A解析在v －t 图象中，相应图线与时间轴所围的面积表示位移，由题图知，前1 s 内物体的位移大小x ＝12×1×2 m＝1 m ，选项A 正确；在1～3 s 内由题图得，物体的加速度a ＝Δv Δt ＝0－2 m/s 3 s －1 s ＝－1 m/s ，第2 s 末物体的瞬时速度v ＝v 0＋at ＝2 m/s －1 m/s 2×1 s＝1 m/s ，选项B 、C 错误；第1 s 内物体做匀加速直线运动，1～3 s 内物体做匀减速直线运动，选项D 错误.二、考点归纳考点一运动学图象的理解和应用 1.x －t 图象与v －t 图象的比较x －t 图象 v －t 图象图象举例意义倾斜直线表示匀速直线运动；曲线表示变速直线运动倾斜直线表示匀变速直线运动；曲线表示变加速直线运动特别处两条图线的交点表示相遇图线与时间轴所围面积表示位移运动情况甲做匀速直线运动，乙做速度逐渐减小的直线运动丙做匀加速直线运动，丁做加速度逐渐减小的变加速直线运动位移0～t1时间内甲、乙位移相等0～t2时间内丁的位移大于丙的位移平均速度0～t1时间内甲、乙平均速度相等0～t2时间内丁的平均速度大于丙的平均速度2.三点说明(1)x－t图象与v－t图象都只能描述直线运动，且均不表示物体运动的轨迹；(2)分析图象要充分利用图象与其所对应的物理量的函数关系；(3)识图方法：一轴、二线、三斜率、四面积、五截距、六交点.例1 (多选)如图4，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位移—时间(x－t)图线，由图可知( )图4A.在时刻t1，a车追上b车B.在时刻t2，a、b两车运动方向相反C.在t1到t2这段时间内，b车的速率先减少后增加D.在t1到t2这段时间内，b车的速率一直比a车的大答案BC解析由题图可知，t1时刻，b车追上a车，故A错误；x－t图象的斜率表示速度，由于t2时刻a、b 两图象的斜率一正、一负，故两车运动方向相反，B正确；由b图线的斜率的变化可以看出t1到t2这段时间b车的速率先减少后反向增加，C正确；如图所示，在t3时刻b图线的斜率与a图线的相等，此时两车的速率相等，故D错误.例2 甲、乙两汽车在一平直公路上同向行驶.在t ＝0到t ＝t 1的时间内，它们的v —t 图象如图5所示.在这段时间内( )图5A.汽车甲的平均速度比乙的大B.汽车乙的平均速度等于v 1＋v 22C.甲、乙两汽车的位移相同D.汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大答案 A解析根据v —t 图象中图线与时间轴所围的面积表示位移，可以看出汽车甲的位移x 甲大于汽车乙的位移x 乙，选项C 错误；根据v ＝xt得，汽车甲的平均速度v 甲大于汽车乙的平均速度v 乙，选项A 正确；汽车乙的位移x 乙小于初速度为v 2、末速度为v 1的匀减速直线运动的位移x ，即汽车乙的平均速度小于v 1＋v 22，选项B 错误；根据v —t 图象的斜率反映了加速度的大小，因此汽车甲、乙的加速度大小都逐渐减小，选项D 错误.变式1 甲、乙两车在同一条直道上行驶，它们运动的位移x 随时间t 变化的关系图象如图6所示.已知乙车做匀变速直线运动，其图线与t 轴相切于10 s 处.则下列说法正确的是( )图6A.甲车的初速度为零B.乙车的初位置在x 0＝60 m 处C.乙车的加速度大小为1.6 m/s 2D.5 s 时两车相遇，此时甲车速度较大答案 C解析由题图可知甲车做匀速直线运动，速度v 甲＝Δx Δt ＝205 m/s ＝4 m/s.故A 错；由题图可知乙车做匀减速直线运动，可看做是反方向的匀加速直线运动，则有x ＝12at 2.由题图可知，当其反向运动5 s 时，位移为20 m.则有20＝12a ·52，得加速度大小a ＝1.6 m/s 2.因其共运动了10 s ，可得x 0＝12×1.6×102m ＝80m.C 对，B 错；t ＝5 s 时，两车相遇，但甲车速度v 甲＝4 m/s 小于乙车速度v 乙＝8 m/s ，D 错.变式2如图7所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )图7A.在0～t 3时间内甲、乙两质点的平均速度相等B.甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C.甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D.在t 3时刻，甲、乙两质点都回到了出发点答案 A解析因在0～t 3时间内甲、乙两质点的速度图线与t 轴所围“面积”相等，说明位移相等，则甲、乙两质点的平均速度相等，故A 项正确；在0～t 1时间内，甲的图线斜率为正值，加速度为正方向，在t 2～t 3时间内，乙的图线斜率为负值，加速度为负方向，两个加速度不相同，故B 项错误；甲质点在0～t 1时间内的平均速度等于0＋v 02＝v 02，乙质点在0～t 2时间内的平均速度等于0＋v 02＝v 02，故C 项错误；由图可知甲、乙两质点的速度均为正值.则两质点均做单向直线运动，不可能回到出发点，故D 项错误.拓展点1 非常规图象 1.三类图象(1)a －t 图象：由v ＝v 0＋at 可知图象与横轴所围面积表示速度变化量Δv ，如图8甲所示；(2)x t －t 图象：由x ＝v 0t ＋12at 2可得x t ＝v 0＋12at ，图象的斜率为12a ，如图乙所示.图8(3)v 2－x 图象：由v 2－v 02＝2ax 可知v 2＝v 02＋2ax ，图象斜率为2a . 2.解题技巧图象反映了两个变量(物理量)之间的函数关系，因此要由运动学公式推导出两个物理量间的函数关系，来分析图象的意义.例3 一质点沿直线运动，如图9所示是从t ＝0时刻开始的质点的xt－t 图象(x 为位移)，可以推知( )图9A.质点做匀减速运动B.加速度的大小是1 m/s 2C.t ＝2 s 时的速度是1 m/sD.t ＝2 s 时位移是3 m答案 B解析由题意可得图线的函数表达式为x t ＝1＋12t ，即x ＝t ＋12t 2，又因为匀变速直线运动中位移公式为x ＝v 0t ＋12at 2，根据对应关系得v 0＝1 m/s ，a ＝1 m/s 2＞0，因此质点做匀加速运动，故A 项错误，B 项正确.当t ＝2 s 时，根据公式v ＝v 0＋at ，求出速度是3 m/s ，故C 项错误；当t ＝2 s 时，代入表达式x ＝t ＋12t 2，可得位移是4 m ，故D 项错误.变式3 (2017·江西南昌3月模拟)一辆汽车做直线运动，其v 2－x 图象如图10所示.关于汽车的运动，下列说法错误的是( )图10A.汽车的初速度为4 m/sB.汽车的加速度大小为0.5 m/s 2C.汽车第4 s 末的速度为2 m/sD.汽车前10 s 内的位移为15 m 答案 D解析由题图可知初始时速度的平方为16 m 2/s 2，则汽车的初速度v 0＝4 m/s ，A 项正确.由题图可知v 2与x 的关系式为v 2－42＝－x ，再与公式v 2－v 02＝2ax 对比可知汽车做匀减速直线运动，加速度a ＝－0.5m/s 2，B 项正确．由v ＝v 0＋at ，可得汽车第4 s 末的速度为v 4＝4 m/s －0.5×4 m/s＝2 m/s ，C 项正确.因0－v 0a ＝8 s ，则知第8 s 末车停止，汽车前10 s 内位移x ＝0－v 202a＝16 m ，D 项错误.拓展点2 图象间的相互转化例4 一物体由静止开始沿直线运动，其加速度随时间变化的规律如图11所示.取物体开始运动的方向为正方向，则下列关于物体运动的v －t 图象正确的是( )图11答案 C。

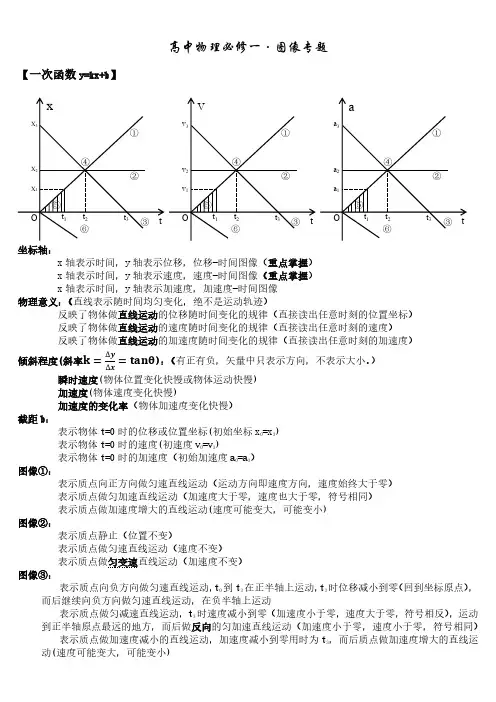

高中物理必修一图像专题

高中物理必修一·图像专题【一次函数y=kx+b 】坐标轴：x 轴表示时间，y 轴表示位移，位移-时间图像（重点掌握） x 轴表示时间，y 轴表示速度，速度-时间图像（重点掌握） x 轴表示时间，y 轴表示加速度，加速度-时间图像物理意义：（直线表示随时间均匀变化，绝不是运动轨迹）反映了物体做直线运动的位移随时间变化的规律（直接读出任意时刻的位置坐标）反映了物体做直线运动的速度随时间变化的规律（直接读出任意时刻的速度）反映了物体做直线运动的加速度随时间变化的规律（直接读出任意时刻的加速度）倾斜程度(斜率k =∆y ∆x=tanθ)：（有正有负，矢量中只表示方向，不表示大小。

）瞬时速度(物体位置变化快慢或物体运动快慢)加速度(物体速度变化快慢)加速度的变化率（物体加速度变化快慢）截距b ：表示物体t=0时的位移或位置坐标(初始坐标x 0=x 3) 表示物体t=0时的速度(初速度v 0=v 3)表示物体t=0时的加速度（初始加速度a 0=a 3）图像①：表示质点向正方向做匀速直线运动（运动方向即速度方向，速度始终大于零）表示质点做匀加速直线运动（加速度大于零，速度也大于零，符号相同）表示质点做加速度增大的直线运动(速度可能变大，可能变小)图像②：表示质点静止（位置不变）表示质点做匀速直线运动（速度不变）表示质点做匀变速直线运动（加速度不变）图像③：表示质点向负方向做匀速直线运动，t 0到t 3在正半轴上运动，t 3时位移减小到零（回到坐标原点），而后继续向负方向做匀速直线运动，在负半轴上运动表示质点做匀减速直线运动，t 3时速度减小到零（加速度小于零，速度大于零，符号相反），运动到正半轴原点最远的地方，而后做反向的匀加速直线运动（加速度小于零，速度小于零，符号相同）表示质点做加速度减小的直线运动，加速度减小到零用时为t 3，而后质点做加速度增大的直线运动(速度可能变大，可能变小)OxtX 2 X 3X 1t 1t 2t 3④⑤①②③⑥OVtv 2 v 3v 1t 1t 2t 3④⑤①②③⑥Oata 2 a 3a 1t 1 t 2 t 3④⑤①②③⑥交点④：表示两物体该时刻t=t2位移相同（矢量：大小和方向），即相遇表示两物体该时刻t=t2速度相同（矢量：大小和方向）表示两物体该时刻t=t2加速度相同（矢量：大小和方向）面积⑤S=xy：（x轴上方为正，x轴下方为负，只表示方向，直线运动中可以进行加减运算）没有实际物理意义0到t1时间内，质点运动的位移0到t1时间内，质点速度的变化量【二次函数y=ax2+bx+c】坐标轴、截距、交点、面积与一次函数情况相同。

物理人教版(2019)必修第一册第二章专题：运动学图像(共21张ppt)

BC
则下列说法正确的是（
）
A．t3时刻，甲、乙一定相遇
B．t2~t3时间内某一时刻甲、乙的加速度相等
C．0~t1时间内，甲的平均速度大于乙的平均速度
D．0~t2时间内，甲、乙的加速度均不断减小
新课导入
x-t图像
v-t图像
其它图像
典型例题
【练习2】
BD
新课导入
x-t图像
v-t图像
其它图像
典型例题
【练习3】
6. a、b两物体从同一地点同时出发，沿相同方向运动。图甲是a做匀
加速直线运动的x-t图像，图乙是b做匀减速直线运动的x-v2图像。则
下列说法正确的是（ A ）
A．t=1.25s时两物体速度相等
B．a的加速度大小为4m/s2，b的加速度
大小为8m/s2
C．t=0时刻，a的速度为2m/s，b的速度
为12.5m/s
x1
（3）交点表示两物体位置相同
0
t1 t2 t3
t/s
（4）拐点表示速度方向改变
典型例题
新课导入
x-t图像
x-t图像中的线
上倾为正，下斜为负
x/m
⑤
k
典型例题
x-t图像线的斜率表示物体的速度
斜
从x-t图像看速度
其它图像
v-t图像
x/m
①
v＝恒量，即匀速运动
②
∆x
③ v＝0，即静止
∆t
0
t/s
k=∆x/∆t=v
⑥
o
④
t /s
a＝恒量，即匀减速运动
④与①②运动方向相同
⑤曲线斜率越来越小，表示物体做加速度逐渐减小的加速直线运动

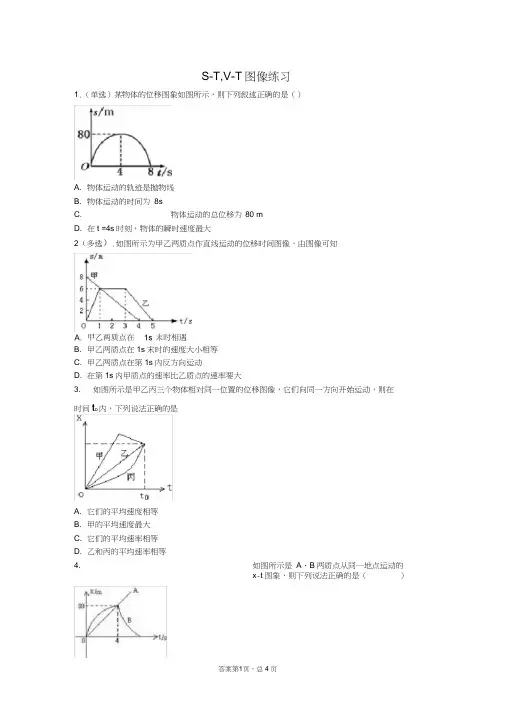

(word完整版)高一物理必修一运动图像专题

S-T,V-T图像练习1.（单选）某物体的位移图象如图所示，则下列叙述正确的是（）A. 物体运动的轨迹是抛物线B. 物体运动的时间为8sC. 物体运动的总位移为80 mD. 在t =4s时刻，物体的瞬时速度最大2（多选）.如图所示为甲乙两质点作直线运动的位移时间图像，由图像可知B. 甲乙两质点在1s末时的速度大小相等C. 甲乙两质点在第1s内反方向运动D. 在第1s内甲质点的速率比乙质点的速率要大3. 如图所示是甲乙丙三个物体相对同一位置的位移图像，它们向同一方向开始运动，则在时间t o内，下列说法正确的是A. 它们的平均速度相等B. 甲的平均速度最大C. 它们的平均速率相等D. 乙和丙的平均速率相等4. 如图所示是A、B两质点从同一地点运动的x-t图象，则下列说法正确的是（）答案第1页，总4页A. B 质点做曲线运动 B . A 质点2s 时的速度为20m/sC. B 质点前4s 做加速运动，4秒后做减速运动D .前4s 内B 的位移比A 要大在这段时间内（）A. 从第3s 起，两物体运动方向相同，且V A >V B B. 两物体由同一位置开始运动，但物体A 比B 迟3s 才开始运动C. 在5s 内物体的位移相同，5s 末A 、B 相遇D. 5s 内A B 的平均速度相等7 .如图是一物体的s - t 图象，则该物体在 6s 内的位移是（）A. 在0〜6s 内，物体离出发点最远为 30mB. 在0〜6s 内，物体经过的路程为 40m5•甲、乙两汽车在一平直公路上行驶, 在t 0到t 匕时间内，它们的x t 图像如图所示,A 、汽车甲的平均速度比乙的大 C 、甲、乙两汽车的位移相同B 、甲、乙两汽车都做减速运动D 、甲、乙两汽车的平均速度相同6 .物体A B 的s-t 图像如图所示，由图可知伽 10 5 0 t 2 1 4 5 «F 列选项正确的是（C. 在0〜4s内，物体的平均速率为10m/sD. 5〜6s内，物体所加速度为正值图象，根据图象做出的以下判断中，正确9（多选）.如图所示为一物体做直线运动的v - t的是（）答案第3页，总4页20 ------------- -10 r / 1 0 1/2 3 4 班 -10 -20 A. 物体始终沿正方向运动B. 物体的加速度一直没有变化C. t = 2 s 前物体的加速度为负,D. 物体先减速后加速10. 一位同学乘坐电梯从六楼下到一楼的过程中，其 v — t 图象如图所示•下列说法正确的是（）A. 前2 s 内该同学加速度方向向上B. 前2 s 内该同学的加速度是最后C. 该同学在10 s 内的平均速度是D. 该同学在10 s 内通过的位移是11（多选）•一辆汽车从静止开始由甲地出发，沿平直公路开往乙地。

高一物理运动图像专题练习(附答案)

直线运动期中考试复习（图像）班级姓名选择题（1、10单选，2-9双选）1、在下面的图像中描述匀加速直线运动的有A ．甲、乙B ．乙、丁C ．甲、丁D ．丙、丁2、甲、乙、丙、丁四个物体在沿同一条直线上运动，规定统一的正方向，建立统一的X 坐标轴，分别画出四个物体的位移图像或速度图像，如图所示，以下说法正确的是A ．甲与乙的初位置一定不同，丙与丁的初位置可能相同B ．在t 1时刻，甲与乙相遇，丙与丁相遇C ．甲与丙的运动方向相同D ．若丙与丁的初位置相同，则在t 1时刻丙在丁的前面3、图为P 、Q 两物体沿同一直线作直线运动的s-t 图，下列说法中正确的有 A. t1前，P 在Q 的前面B. 0～t1，Q 的路程比P 的大C. 0～t1，P 、Q 的平均速度大小相等，方向相同D. P 做匀变速直线运动，Q 做非匀变速直线运动4、 a 和b 两个物体在同一直线上运动, 它们的v －t 图像分别如图中的a 和b 所示. 在t1时刻：A . 它们的运动方向相反 B. 它们的加速度方向相反C. a 的速度比b 的速度大D. b 的速度比a 的速度大5、物体从原点出发，沿水平直线运动，取向右的方向为运动的正方向，其V —t 图象如图所示，则物体在最初的4S 内A 、物体始终向右运动B 、物体做匀变速直线运动，加速度方向始终向右C 、前2S 内物体在原点的左边，后2S 内在原点的右边D 、t=2s 时刻，物体与原点的距离最远11v v v 6、如图为一物体沿直线运动的速度图象，由此可知A. 2s 末物体返回出发点B. 4s 末物体运动方向改变C. 3s 末与5s 末的加速度大小相等，方向相反D. 8s 内物体的位移为零7、如图是某物体做直线运动的v-t 图象,由图象可得到的正确结果是A. t=1s 时物体的加速度大小为1.0 m/s 2B. t=5s 时物体的加速度大小为0.75 m/s 2C. 第3s 内物体的位移为1.5 mD. 物体在加速过程的位移比减速过程的位移小8、小球由空中某点自由下落,与地面相碰后,弹至某一高度,小球下落和弹起过程的速度图象如图所示,不计空气阻力, 则A.小球下落的最大速度为5 m/sB.小球向上弹起的最大高度为3 mC.两个过程小球的加速度大小都为10 m/s 2D.两个过程加速度大小相同，方向相反9、 t ＝0时，甲乙两汽车从相距80 km 的两地开始相向行驶，它们的v －t 图象如图所示．忽略汽车掉头所需时间．下列对汽车运动状况的描述正确的是A 、在第1小时末，乙车改变运动方向B 、在第2小时末，甲乙两车相距20 kmC 、在前4小时内，乙车运动加速度的大小总比甲车的大D 、在第4小时末，甲乙两车相遇10、如图1所示为初速度v0沿直线运动的物体的速度图象，其末速度为v ，在时间t 内，下列关于物体的平均速度和加速度a 说法正确的是A ．，a 随时间减小B ．，a 随时间增大C ．，a 随时间减小D ．，a 随时间减小20vv v +>20v v v +>20v v v +<20v v v +=。

物理必修1第二章专题复习1：运动图像有答案

物理必修1第二章专题复习1：运动图像一、选择题。

1. 一质点的位移—时间图像如图所示，则下列说法正确的是（）A.质点的运动轨迹是抛物线B.在t=4s时，质点的速度最大C.质点两次经过x=40m处的时间间隔大于4sD.前一半时间的平均速度等于后一半时间的平均速度2. 如图所示，a、b两图线分别表示两物体从同一地点沿同一方向做直线运动时的速度一时间图像，下列说法中正确的是（）A.前10s内b的位移比a的大B.10s末a、b两物体相遇C.10s末a、b两物体的速度相等D.a的加速度比b的加速度大3. 如图所示为某物体运动的速度—时间图象．若将该物体的运动过程用位移—时间图象表示出来，下列四幅图象中正确的是（）A. B.C. D.4. 某一物体从静止开始做直线运动，其加速度随时间变化的图像如图所示，则该物体（）A.在第1s内加速运动，第2、3s内减速运动，第3s末回到出发点B.第3s末的速度是−4m/sC.前2s内的位移是8mD.前4s内的位移是16m−t图象如图所示，图线与坐标轴5. 一个物体沿直线运动，从t=0时刻开始，物体的xt的交点坐标分别为0.5m/s和−1s，由此可知（）A.物体做匀减速直线运动B.物体做变加速直线运动C.物体的加速度大小为0.5m/s2D.物体的初速度大小为0.5m/s6. 汽车在平直公路上做刹车实验，若从t=0时起汽车在运动过程中的位移与速度的平方之间的关系如图所示，下列说法正确的是（）A.刹车过程经过3s时汽车的位移为7.5mB.刹车过程持续的时间为5sC.t=0时汽车的速度为10m/sD.刹车过程汽车的加速度大小为10m/s27. 质点做直线运动的位移x和时间平方t2的关系图象如图所示，则该质点（）A.加速度大小为1m/s2B.任意相邻1s内的位移差都为2mC.第2s内的位移是2mD.第3s内的平均速度大小为3m/s8. 物体做变加速直线运动，依次经过A、B、C3点，B为AC的中点，物体在AB段加速度恒为a1，在BC段加速度恒为a2，已知A、B、C3点的速度为v A、v B、v C，有v A<v C，且v B=v A+v C2．则加速度a1和a2的大小为（）A.a1<a2B.a1=a2C.a1>a2D.条件不足无法确定9. 某同学欲估算飞机着陆时的速度，他假设飞机在平直跑道上做匀减速运动，飞机在跑道上滑行的距离为x，从着陆到停下来所用的时间为t，实际上，飞机的速度越大，所受的阻力越大，即加速度越大．则飞机着陆时的速度应是（）A.v=xt B.v=2xtC.v>2xtD.xt<v<2xt10. 如图所示是A、B两质点从同一地点开始运动的x−t图象，下列说法正确的是（）A.A质点做匀加速直线运动B.A、B两质点在4s末和8s末的速度大小相等C.B质点在前4s内做减速运动，后4s内做加速运动D.B质点在4s末运动方向发生改变11.两辆汽车a、b在一条平直公路上同向运行，两车运动的v−t图象如图所示．已知a、b 曲线关于它们两交点的连线对称，且在t1时刻两车在同一位置，下列说法中正确的是（）A.在t1∼t2这段时间内，两车的平均速度相同B.在t1∼t2这段时间内的任意时刻，a车与b车的加速度都相同C.在t2时刻，两车再次处于同一位置D.在t1∼t2这段时间内，a车始终在b车前面12.甲同学骑自行车去看望乙同学，得知消息后，乙同学步行去迎接，接到后同车返回，整个过程他们的位置与时间的关系如图所示，据图可知（）A.两同学在t=10min时相遇B.相遇前甲的速度是乙的4倍C.相遇后乙的速度是原来的1.5倍D.整个过程甲的平均速度是乙的2倍13. 一个沿直线运动的物体，其位移x、速度v、加速度a随时间变化的图象如图所示，若该物体在t=0时刻初速度均为零，则四个选项中表示该物体沿单一方向运动的图象是（）A. B.C. D.二、多选题。

教科版高一物理必修一专题：运动图像3

★专题运动图像31.甲乙两车在同一平直公路上同向运动，甲做匀加速直线运动，乙做匀速直线运动。

甲乙两车的位置x随时间t的变化如图所示。

下列说法正确的是A. 在t1时刻两车速度相等B. 从0到t1时间内，两车走过的路程相等C. 从t1到t2时间内，两车走过的路程相等D. 从t1到t2时间内的某时刻，两车速度相等2.甲和乙两个物体在同一条直线上运动,它们的速度—时间图象分别如图中a、b所示,在t1时刻()A.它们的运动方向相同B.它们的运动方向相反C.甲的速度比乙的速度大D.乙的速度比甲的速度大3.若一质点从t=0开始由原点出发沿直线运动,其速度—时间图象如图所示,则该质点()A.t=1 s时离原点最远B.t=2 s时离原点最远C.t=3 s时回到原点D.t=4 s时回到原点,路程为10 m4.某同学以校门口为原点，正东方向为正方向建立坐标系，记录了甲、乙两位同学的位移－时间(s－t)图线，如图1所示，下列说法中正确的是A．在t1时刻，甲的速度不为零，乙的速度为零B．在t2时刻，甲、乙速度可能相同C．在t2时刻，甲、乙两同学相遇D．在t3时刻，乙的速度为零、加速度不为零5.质点做直线运动的速度—时间图像如图所示，该质点()A．在第1秒末速度方向发生了改变B．在第2秒末加速度方向发生了改变C．在前2秒内发生的位移为零D．第3秒末和第5秒末的位置相同6.甲、乙两汽车同一条平直公路上同向运动，其速度—时间图像分别如图中甲、乙两条曲线所示。

已知两车在t2时刻并排行驶，下列说法正确的是（）A. 两车在t1时刻也并排行驶B. t1时刻甲车在后，乙车在前C. 甲车的加速度大小先增大后减小D. 乙车的加速度大小先减小后增大7.甲、乙两车在平直公路上同向行驶，其v－t图象如图所示。

已知两车在t＝3 s时并排行驶，则()A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 mC．两车另一次并排行驶的时刻是t＝2 s D．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m8.亚丁湾索马里海域六艘海盗快艇试图靠近中国海军护航编队保护的商船，中国特战队员发射爆震弹成功将其驱离．假如其中一艘海盗快艇在海面上运动的v－t图象如图所示，设运动过程中海盗快艇所受阻力不变．则下列说法正确的是()A．海盗快艇在0～66 s内从静止出发做加速度增大的加速直线运动B．海盗快艇在96 s末开始调头逃离C．海盗快艇在66 s末离商船最近D．海盗快艇在96 s～116 s内做匀减速直线运动9.如图所示为一物体沿南北方向(规定向北为正方向)做直线运动的v t图像,图像为正弦曲线,由图可知( )A.物体沿南北方向做周期性的往复运动B.t2时刻物体的加速度方向发生变化C.物体一直向北做加速度变化的直线运动D.t1到t3时间内速度变化率先变大后变小10.甲、乙两物体从同一点出发且在同一条直线上运动,它们的位移—时间(x t)图像如图所示,由图像可以看出在0～4 s内( )A.甲、乙两物体始终同向运动B.第4 s末时,甲、乙两物体间的距离最大C.甲的平均速度等于乙的平均速度D.乙物体一直做匀加速直线运动11.甲、乙两辆汽车从同一地点出发,向同一方向行驶,它们的v t图像如图所示,下列判断正确的是( )A.在t1时刻前,甲车始终在乙车的前面B.在t1时刻前,乙车始终在甲车的前面C.在t1时刻前,乙车的速度始终比甲车增加得快D.在t1时刻两车第一次相遇12.如图所示,是某同学绘制的沿直线运动的物体的加速度a、速度v、位移x随时间t变化的图像,若该物体在t=0时刻的速度为零,则表示该物体沿单一方向运动的图像是( )13.如图所示,(甲)图为质点a和b做直线运动的位移—时间(x t)图像,(乙)图为质点c和d做直线运动的速度—时间(v t)图像,由图可知( )A.在t1到t2时间内,四个质点中只有b和d两个质点的运动方向发生了改变B.在t1到t2时间内,四个质点中只有b和d两个质点做变速运动C.若t1时刻a,b两质点第一次相遇,则t2时刻a,b两质点第二次相遇D.若t1时刻c,d两质点第一次相遇,则t2时刻c,d两质点第二次相遇14.如图所示为A、B两质点从同一地点运动的xt(位移—时间)图像，关于A、B两质点在前8 s内的运动，下列说法正确的是()A ．A 质点做匀加速直线运动B ．A 、B 两质点始终沿同一方向运动C ．B 质点前4 s 做减速运动，后4 s 做加速运动D ．B 质点先沿负方向做直线运动，后沿正方向做直线运动15.如图所示为甲、乙两物体从同一地点沿同一方向开始做直线运动的v t 图像。

【优】高一物理必修一第一章图像专题PPT资料

高一物理必修一第一章图像专题
一、位移时间图像 x/m
1.画法：如图
横轴---时间t o
t/s
纵轴---位置坐标x
（对原点的位移）
2.意义：
表示位移随时间的变化规律
3.应用 ⑴判断时刻t
位置x
⑵判断时间Δt 位移Δx
⑶求v：
V = Δx / Δt = 斜率k
x/m 2 1
o
t/s
v的大小---- 看∣k∣ 图像越陡，v越大
1.画法：如图
建系横轴---时间t
纵轴--：反映v随t的变化规律3.应用
⑴读v：
v的大小 ---纵坐标的绝对值 v的方向 ---纵坐标的正负
⑵判断运动性质
⑶求位移：等于图像与时间
轴所围的面积Δx =
时间轴以上--- s > 0，图像向上倾斜，v沿正方向
a的方向----看k的正负，斜率k = = 加速度a
a的方向----看k的正负，
（图像向上倾斜，a正值；向下倾斜，a负值）
精品课件！
精品课件！
⑴图像不是运动轨迹
⑵交点表示两物体在
该时刻v同
v
练习：图像不
过原点，如图 o
t
v的方向--- 看k 的正负图像向上倾斜，v沿正方向图像向下倾斜，v沿负方向
⑷判断运动性质
x/m
匀速
静止
o
t/s
⑴图像不是（对原点的位移）
图像向上倾斜，v沿正方向建系横轴---时间t 高一物理必修一第一章图像专题
物体实际运动轨迹
⑵图像交点：表示相遇 ⑵交点表示两物体在该时刻v同
v的大小---- 看∣k∣ ⑵判断时间Δt 位移Δx 建系横轴---时间t

高中物理必修1 第一章小专题--运动图像运动图像

梳理深化强基固本
多维课堂热点突破
思维建模素养提升
梳理深化强基固本
多维课堂上面积无实际意义 4．看“面积”v－t图像上图线和时间轴围成的“面积”表示位移
x－t图像表示初位置 5．看“纵截距” v－t图像表示初速度
拐点转折点一般表示从一种运动变为另一种运动 6.看“特殊点” 交点在x－t图像上表示相遇，在v－t图像上表示速度相等
梳理深化强基固本
多维课堂热点突破
思维建模素养提升
审题指导
梳理深化强基固本
多维课堂热点突破
思维建模素养提升
反思总结用速度—时间图像巧得四个运动量
(1)运动速度：从速度轴上直接读出．
(2)运动时间：从时间轴上直接读出时刻，取差得到运动时间． (3) 运动加速度：从图线的斜率得到加速度，斜率的大小表示加速度的大小，斜率的正负反映了加速度的方向． (4) 运动的位移：从图线与时间轴围成的面积得到位移，图线与时间轴围成的“面积”表示位移的大小，第一象限的面积表示与规定的正方向相同，第四象限的面积表示与规定的正方向相反．
运动图像
梳理深化强基固本
多维课堂热点突破
思维建模素养提升
对运动图像的理解及应用应用运动图像解题“六看”
x－t图像纵轴表示位移 1．看“轴” v－t图像纵轴表示速度 x－t图像上倾斜直线表示匀速直线运动 2．看“线” v－t图像上倾斜直线表示匀变速直线运动 x－t图像上斜率表示速度 3．看“斜率” v－t图像上斜率表示加速度

高一物理运动图像(完整资料)

此文档下载后即可编辑高一物理必修一运动图像专题位移和速度都是时间的函数，因此描述物体运动的规律常用位移-时间图象（x-t图象）和速度-时间图象（v-t图象）一、匀速直线运动的Ｘ-t图象X-t图象表示运动的位移随时间的变化规律。

匀速直线运动的Ｘ-t图象是一条。

速度的大小在数值上等于，即v＝，如右图所示。

二、直线运动的v t-图象1．匀速直线运动的v t-图象⑴匀速直线运动的v t-图象是与。

⑵从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为2．匀变速直线运动的v t-图象⑴匀变速直线运动的v t-图象是⑵从图象上可以看出某一时刻瞬时速度的大小。

⑶可以根据图象求一段时间内的位移，其位移为⑷还可以根据图象求加速度，其加速度的大小等于即a＝，越大，加速度也越大，反之则越小三、区分X-t图象、v t-图象⑴如右图为v t-图象， A描述的是运动；B描述的是运动；C描述的是运动。

图中A、B的斜率为（“正”或“负”），表示物体作运动；C的斜率为（“正”或“负”），表示C作运动。

A 的加速度（“大于”、“等于”或“小于”）B的加速度。

图线与横轴t所围的面积表示物体运动的。

⑵如右图为X-t图象， A描述的是运动；B描述的是运动；C描述的是运动。

图中A、B的斜率为（“正”或“负”），表示物体向运动；C的斜率为（“正”或“负”），表示C向运动。

A的速度（“大于”、“等于”或“小于”）B的速度。

⑶如图所示，是A、B两运动物体的s—t图象，由图象分析A图象与S轴交点表示：，A、B两图象与t轴交点表示：， A、B两图象交点P表示：，A、B两物体分别作什么运动。

o1tvαt v/t s X/mα1/v ms-（）/t s0 1 2 3 4SX/mtABCＸ－图象图象① 表示物体做匀速直线运动（斜率表示速度）。

① 表示物体做匀加速直线运动（斜率表示加速度）。

② 表示物体静止。

② 表示物体做匀速直线运动。

③ 表示物体静止。

物理人教版(2019)必修第一册第二章专题：运动学图像(共18张ppt)

x-t图像和v-t图像
运动学图像专题
从v-t图像中看位移
其它图像
v/m·
s-1
v/m·
s-1
v/m·
s-1
典型例题
v1
x
0
0
t1
t/s
x1
t1
t/s
0
t1
x2
2
x＝v0t＋ at

v-t图像线与时间t轴围成的面积表示物体在一段时间内通过的位移
注意：v-t图像，总的位移x=x1+x2，总的路程x=|x1|+|x2|
运动学图像专题
x-t图像和v-t图像
其它图像
典型例题
x-t图像与v-t图像的比较
图像
x-t图像
v-t图像
纵轴截距
初始时刻的位置
初始时刻的速度
横轴截距
位移为零的时刻
速度为零的时刻
交点
物体位置相同
物体速度相同
拐点
速度方向改变
加速度方向改变
斜率
物体的速度
物体的加速度
面积
物体的位移
画一画：初速度为0，加速度为a的匀变速直线运动的x-t图像和v-t图像
v/m·
s-1 k↓ a↓
a减小的加速运动
k
v/m·
s-1
∆v k不变
∆t
0
0
t/s
k
v/m·
s-1
k↑ a↑
a增大的加速运动
k
k↓ a↓
a减小的减速运动
t/s
典型例题
k
0
k↑ a↑
a增大的减速运动
t/s
k=∆v/∆t=a
匀加速直线运动
