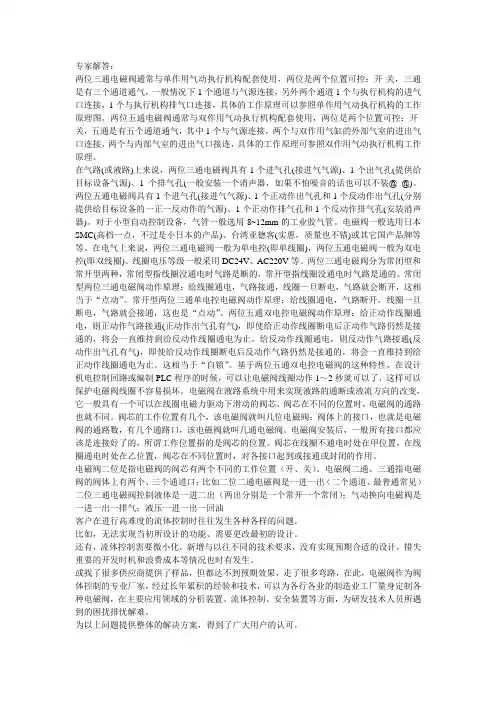

三位五通电磁阀工作原理
三位五通电磁阀工作原理【精选】
专家解答:两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。

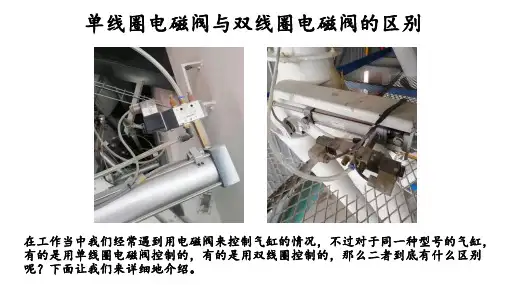

单线圈电磁阀与双线圈电磁阀的区别
在工作当中我们经常遇到用电磁阀来控制气缸的情况,不过对于同一种型号的气缸, 有的是用单线圈电磁阀控制的,有的是用双线圈控制的,那么二者到底有什么区别 呢?下面让我们来详细地介绍。
单线圈电磁阀:
上图是两位五通阀,工作原理: 常态位时,即电磁阀线圈无电时,P孔与A孔相通,B孔与S孔相通。 电磁阀线圈得电时,P孔与B孔相通,A孔与R孔相通。
总结:
三种电磁阀控制气缸的区别如表格所示:
电磁阀类型
电磁阀线圈断电后,气缸能 能否对气缸杆的伸出与缩回
否保持原有位置
的长度进行调节控制
单线圈两位五通阀 不能,气缸杆会从全部伸
双线圈两位五通阀 能,气缸杆保持原有位置。 不能,要么全部伸出,要么
全部缩回。
双线圈电磁阀(第一种):
上图是三位五通阀,工作原理: 左侧电磁阀线圈得电时,P孔与A孔相通,B孔与S孔相通。 右侧电磁阀线圈得电时,P孔与B孔相通,A孔与R孔相通。 两个线圈都没电时,电磁阀芯处于中间位,没有孔相通,属于中封状态。 两个线圈禁止同时得电。
双线圈电磁阀(第二种):
上图是两位五通阀,工作原理: 左侧电磁阀线圈得电时,P孔与A孔相通,B孔与S孔相通。 右侧电磁阀线圈得电时,P孔与B孔相通,A孔与R孔相通。 两个线圈禁止同时得电。 两个线圈都没电时,电磁阀状态与最近一次线圈得电状态相同。举例:两个线圈都没电,在 都没电之前是左侧线圈有电,那么此时状态和左侧线圈有电状态相同,即P孔与A孔相通,B孔 与S孔相通。
双线圈三位五通阀 能,气缸杆保持原有位置。 能,可通过线圈的得电与失
电,对气缸杆的长度进行调
节控制。
点动按钮,使左侧 线圈点动得电,气 缸杆将点动缩回。 长按按钮使左侧线 圈一直得电,气缸 杆将一直缩回,直 至全部缩回完为止。
三位五通原理
三位五通阀的原理两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
三位五通电磁阀工作原理
专家解答:两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。

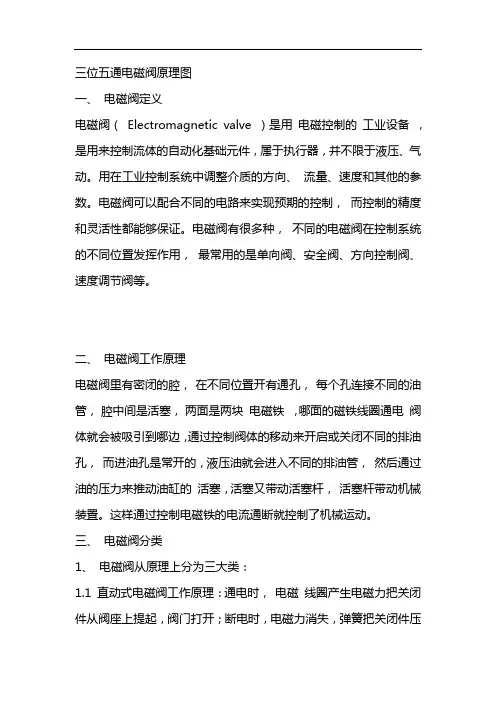

三位五通电磁阀原理图
三位五通电磁阀原理图一、电磁阀定义电磁阀(Electromagnetic valve )是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。
电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类:1.1 直动式电磁阀工作原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
工作特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm 。
1.2 分布直动式电磁阀工作原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
工作特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
1.3 先导式电磁阀工作原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
三位五通电磁阀工作原理
专家解答:两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
三位五通电磁阀原理图
三位五通电磁阀原理图
电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者
了解产品功能。
在设计过程中,常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁
阀符号。
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下:
1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示有几“位”,如二位三通电磁阀表示有
两种工作位置。
2、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;
3、方框内符号“┻”或“┳”表示该通路不通;
4、方框外部连接的接口数有几个,就表示几“通”;
5、一般,阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l 表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的
常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为
其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
五通球阀的结构原理介绍
五通球阀的结构原理介绍
五通球阀5组阀座设计,可以实现一进四出的流向,以及其他流向。
三位电磁阀都是有两个线圈的。
我们暂且称之为A和B线圈。
AB都不通电的时候阀芯是一个位置,A通电时阀芯会动作,这是第二个位置,A断电,B通电的时候阀芯的位置是第三个位置。
所以一共三个位置。
结构原理
结构设计充分考虑减少死体积,全开或半闭位置使用。
阀门使用期内通过重新预紧阀内压盖,实现对密封比压的调整,达到再密封或接近高压力指标的目的。
初次使用时,由于克服静摩擦力的原因,可能手柄扭矩偏大,这不是故障。
另外球阀在气体介质流路比液体介质流路有更高的操作扭矩。
每一球阀均通过7MPa氮气或空气试验压力检测。
广泛的使用温度界限。
这依赖于我们独有的制造及处理技术。
温度范围涵盖-10~90℃。
长达5年的放置期间而密封保持功能。
这归结于有的预应力制造及处理技术。
高耐压20MPa(25℃环境下),常规接管公制从3到12毫米,英制1/8,1/4.国际主流通用管连接方式。
1。
三位五通电磁阀工作原理
三位五通电磁阀工作原理
在通道状态下,通过控制电磁线圈,阀芯会移动到一定的位置,使得
A口和P口相连,使之间的气体或液体可以通过。
而B口会与P口相隔离,防止流体通过。
在屏蔽状态下,通过控制电磁线圈,阀芯会移动到另一个位置,使得
B口和P口相连,使之间的气体或液体可以通过。
而A口会与P口相隔离,防止流体通过。
1.初始状态:在没有电流通过电磁线圈时,阀芯处于初始位置。
这时,A口与P口相连,B口与P口隔离。
这种状态下,通道是打开的,气体或
液体可以从A口进入,经过阀体,然后从P口流出,而B口被隔离,防止
流体通过。
2.电磁线圈通电:当电磁线圈通电时,产生的磁场会吸引阀芯,使其
向电磁线圈方向移动。
3.通道状态:当阀芯移动到通道状态时,A口与P口被隔离,B口与
P口相连。
这种状态下,通道被关闭,气体或液体无法从A口通过,而可
以从B口进入,经过阀体,然后从P口流出。
4.电磁线圈断电:当电磁线圈断电时,磁场消失,阀芯由于弹簧的作
用返回到初始位置。
5.屏蔽状态:当阀芯移动到屏蔽状态时,B口与P口被隔离,A口与
P口相连。
这种状态下,通道被关闭,气体或液体无法从B口通过,而可
以从A口进入,经过阀体,然后从P口流出。
通过不断的通电和断电控制电磁线圈,可以让阀芯在通道状态和屏蔽状态之间来回切换,从而实现不同方向的流体控制。
三位五通电磁阀广泛应用于工业自动化控制领域,如气动系统、液压系统等。
三位五通电磁阀工作原理
专家解答:两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路<或液路>上来说,两位三通电磁阀具有1个进气孔<接进气气源>、1个出气孔<提供给目标设备气源>、1个排气孔<一般安装一个消声器,如果不怕噪音的话也可以不装_>。
两位五通电磁阀具有1个进气孔<接进气气源>、1个正动作出气孔和1个反动作出气孔<分别提供给目标设备的一正一反动作的气源>、1个正动作排气孔和1个反动作排气孔<安装消声器>。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC<高档一点,不过是小日本的产品>、XX亚德客<实惠,质量也不错>或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控<即单线圈>,两位五通电磁阀一般为双电控<即双线圈>。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于"点动"。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是"点动"。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通<正动作出气孔有气>,即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
双电控三位五通电磁阀精
双电控三位五通电磁阀
三位五通顾名思义,三个工作位置,五个口。
三个位置是指电磁阀的阀芯有三个位置。
三位电磁阀都是有两个线圈的。
我们暂且称之为A和B线圈。
AB都不通电的时候阀芯是一个位置,A通电时阀芯会动作,这是第二个位置,A断电,B通电的时候阀芯的位置是第三个位置。
所以一共三个位置。
请注意三位五通电磁阀有三种,指AB都不通电的时候阀芯的状态不同分为中封,中泄和中压型。
五通就是指五个口,一个进气口,两个气缸口,两个排气口(这两个也可以并成一个)。
A) 中封型 B)中泄型 C)中压型
图双电控三位五通电磁阀
中封型:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,进气口关闭,排气口关闭。
(长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破。
)
中泄型:在两个线圈都不给电的情况下,气缸前腔和后腔都无压力,进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出。
中压型:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致,进气口打开,排气口关闭。
补充:如何在动作中停止很简单,就是电磁阀两边全部断电,阀芯在中间位置,如果是中闭的话(就是把气缸两头进气通道堵住),这样气缸两头无法排气就会使气缸停在中间,无法动作,但是由于气缸,电磁阀会有泄露,通常这样无法长时间停在准确位置。
1 / 1。
三位五通阀工作原理
三位五通阀工作原理
三位五通阀是一种常用的控制阀门,由一个阀体和一个活塞组件组成。
其工作原理如下:
1. 阀体内部有三个进口(A、B、C)和两个出口(AB、BC),进口和出口之间的通道可以通过活塞组件的移动打开或关闭。
2. 当活塞组件位于初始位置时,进口A与出口AB相连,进
口C与出口BC相连,进口B与两个出口都没有连接。
这时,介质可以从进口A流入并通过出口AB排出。
同时,进口C
与出口BC分离,没有任何介质通路。
3. 当需要改变介质的流向时,可以通过控制活塞组件的移动来实现。
例如,将活塞组件向右移动一定距离,使进口A与出
口AB断开连接,同时进口B与出口BC相连。
这样,介质流
入阀体的入口B,然后可以选择流出到出口AB或出口BC。
4. 根据需要,活塞组件也可以继续向右移动,使进口B与两
个出口都断开连接,同时进口C与出口BC相连。
这样,介质就可以从进口C流入阀体,然后选择流出到出口AB或出口BC。
通过控制活塞组件的位置,三位五通阀可以实现介质在不同进出口之间的切换,从而达到控制流向和流量的目的。
它在工业自动化和流体控制系统中广泛应用。
三位五通中泄阀原理
三位五通中泄阀原理小伙伴们!今天咱们来唠唠这个三位五通中泄阀的原理,可有趣儿啦。
咱先得知道这三位五通是啥意思呢。
你就想象这是一个超级智能的小路口,有三个不同的“岗位”(位置),然后有五条通道来让东西(气体或者液体啥的)跑来跑去。
这中泄阀就在这个小路口里起着特别重要的作用呢。
那这个中泄阀到底咋工作的呢?你看啊,当这个阀门在中间位置的时候,它就像是一个调皮的小捣蛋鬼,把连接执行元件(比如说气缸之类的)的气路给偷偷地“放气”了。
就好比你吹了个气球,然后突然有人在气球上扎了个小孔,气就哧哧地跑出去了。
为啥要这么干呢?这是为了让执行元件能够自由地活动,不受之前的压力控制啦。
比如说气缸,本来被气压顶着在一个位置,这中泄阀一工作,气压没了,气缸就能轻松地被外力推动或者拉动了。
咱们再深入点儿看哈。
中泄阀里面有一些特别精巧的小结构。
它就像一个小小的迷宫,有各种通道和小房间(腔室)。
当系统给到信号,让阀门来到中间这个“魔法位置”的时候,那些原本被堵住的通道就像打开了魔法门一样,气就顺着这些通道跑到外面的世界去了。
这时候,执行元件就像是松了口气,不再被气压紧紧地束缚着。
而且哦,这个中泄阀的存在让整个系统变得超级灵活。
你想啊,如果没有它,执行元件可能就一直处在一个紧张的状态,就像一个一直被拉紧的弹簧,时间长了肯定不好。
有了中泄阀呢,就像是给这个弹簧偶尔松松劲儿,让它能更健康、更持久地工作。
从安全角度来说呢,中泄阀也很有意义。
比如说在一些设备里,如果突然停电或者出现故障了,中泄阀的这个中泄功能就能让执行元件快速地失去动力,避免一些危险的情况发生。
就好像是一个小卫士,在危险来临的时候,迅速把危险的能量给释放掉。
再从节能的角度想想。
当执行元件不需要一直保持压力的时候,中泄阀把气放走了,就不用一直消耗能量来维持那个压力了。
这就好比你晚上睡觉的时候,把那些不需要开着的电器都关掉,节约用电一样。
你看这个三位五通中泄阀,虽然它小小的,但是它的原理却蕴含着这么多的智慧呢。
三位五通电磁阀工作原理
专家解答:两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装_)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
三位五通电磁阀原理图
三位五通电磁阀原理图
三位五通电磁阀原理图
电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。
在设计过程中,常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下:
1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示有几“位”,如二位三通电磁阀表示有
两种工作位置。
2、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;
3、方框内符号“┻”或“┳”表示该通路不通;
4、方框外部连接的接口数有几个,就表示几“通”;
5、一般,阀与系统供油路或气路连接的进油口/进气口用字母p 表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l 表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为
其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
三位五通电磁阀原理图
三位五通电磁阀原理图
三位五通电磁阀原理图
电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。
电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
三位五通电磁阀是采用双电控线圈,当两个电磁铁都不得电时,阀芯在两侧弹簧的平衡推动下处于中间位置,这个中间位置电磁阀中气路的通断决定了此电磁阀是中封、中泄还是中压类型。
中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.(长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.)
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.
根据以上内容对气缸控制的不同需求选配不同类型三位五通电磁阀。
三位五通电磁阀原理图
电磁阀符号原理图及介绍电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。
在设计过程中,常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示有几“位”,如二位三通电磁阀表示有两种工作位置。
2、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个,就表示几“通”;5、一般,阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l 表示泄漏油口;6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
电磁阀原理图:前面的“几位”,你要看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。
三位五通电磁阀有三种形式:中封:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,进气口关闭。
中卸:在两个线圈都不给电的情况下,气缸前腔和后腔都无压力,进气口关闭,气缸前后腔内的压力分布经电磁阀两个排气口排出。
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致,进气口打开,排气口关闭。
5通电磁阀工作原理
5通电磁阀工作原理
电磁阀是一种利用电磁力控制流体流动的装置。
它由线圈、铁芯、阀芯和阀体等组成。
当通过线圈通电时,产生的磁场会吸引铁芯,使阀芯向下移动,从而打开阀门,流体得以通过。
当线圈断电时,磁场消失,铁芯失去吸引力,阀芯被弹簧推回原位,阀门关闭。
电磁阀的工作原理可以简单概括为电磁力的作用。
当电流通过线圈时,线圈内产生磁场,这个磁场会使铁芯受到吸引力。
铁芯的移动会改变阀芯的位置,从而改变阀门的开关状态。
当线圈通电时,磁场使铁芯被吸引到线圈的方向,阀芯打开,流体可以通过。
当线圈断电时,磁场消失,铁芯失去吸引力,阀芯被弹簧推回原位,阀门关闭,流体无法通过。
电磁阀的工作原理可以应用于各种领域。
例如,在工业自动化控制系统中,电磁阀可以控制液压、气动系统中的流体流动,实现对机械设备的控制。
在汽车发动机中,电磁阀可以控制燃油喷射,实现对发动机的调节。
在家用洗衣机中,电磁阀可以控制进水和排水,实现对洗衣机的控制。
电磁阀的应用范围广泛,为各个领域的自动化控制提供了可靠的手段。
电磁阀是一种利用电磁力控制流体流动的装置。
它通过线圈通电产生的磁场来控制阀芯的移动,从而实现对阀门的开关。
电磁阀的工作原理简单清晰,应用广泛。
它在工业、汽车、家电等领域都发挥着重要的作用,为自动化控制提供了可靠的解决方案。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
专家解答:
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。
阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。
电磁阀安装后,一般所有接口都应该是连接好了的,所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置,在线圈通电时处在乙位置,阀芯在不同位置时,对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置(开、关)。
电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口;比如二位二通电磁阀是一进一出(二个通道、最普通常见)二位三通电磁阀控制液体是一进二出(两出分别是一个常开一个常闭);气动换向电磁阀是一进一出一排气;液压一进一出一回油
客户在进行高难度的流体控制时往往发生各种各样的问题。
比如,无法实现当初所设计的功能、需要更改最初的设计。
还有,流体控制需要微小化,新增与以往不同的技术要求,没有实现预期合适的设计,错失重要的开发时机和浪费成本等情况也时有发生。
或找了很多供应商提供了样品,但都达不到预期效果,走了很多弯路,在此,电磁阀作为阀体控制的专业厂家,经过长年累积的经验和技术,可以为各行各业的制造业工厂量身定制各种电磁阀,在主要应用领域的分析装置、流体控制、安全装置等方面,为研发技术人员所遇到的困扰排忧解难。
为以上问题提供整体的解决方案,得到了广大用户的认可。
当您不懂如何选择一款适合自己产品或设备的电磁阀时,您放心,电磁阀定制解决方案专家会为您打造一站式的产品服务顾问,让您放心的选择及定制一款与您相符的电磁阀。
电磁阀已有8年研究生产经验,主要核心产品为:电磁阀,流体控制阀,二位三通电磁阀,电磁阀工厂,隔膜阀,夹管阀,压管阀;
从而考虑到了客户您不知道如何选择自己产品时,我们推出了产品顾问解决专家一对一的为您服务;
并且在了解您需求之后,一天内工程师会让您看到满意的产品效果图。
服务举例
1.从样机到装置结构的设计
2.现有装置结构的改善
3.流体、热、光学、电气等问题的整体解决方案
4.流体、热、扩散、压力、反应的验证、解析服务
5.样机的制作委托加工服务
应用范围举例
1.食品行业流体控制(咖啡机、饮水机、豆浆机等)
2.汽车行业(安全汽囊阀、汽车座椅按摩阀、自动变速箱控制阀)
3.医疗设备行业(血液分析、细胞分析/培养、蛋白分析/结晶化、化学合成、制药)
4.电子半导体行业(半导体、液晶的制造装置)
5.军事和航空航天行业
6.水质、大气、废气等监测仪器
7.液体/气体色谱仪等化学分析仪器
8.墨水和药水等特殊流体、或饮料等流体的控制装置
9.透析装置等医疗器械
10.便携式燃料电池
11.微量流体控制
12.喷墨打印
电磁阀解决方案专家:
电磁阀在线服务热线:工程师陈生
电磁阀7x24小时咨询电话:
电磁阀秉承专业专注,一站式为您解决采购问题的理念,竭诚为您服务!
电磁阀解决方案专家:电磁阀在线服务热线:工程师陈生电磁阀7x24小时咨询电话:电磁阀秉承专业专注,一站式为您解决采购问题的理念,竭诚为您服务!
电磁铁,电磁阀。
