混凝土碳化的几点原因

1.混凝土碳化

混凝土的碳化是指大气中的二氧化碳首先渗透到混凝土内部的孔隙中，而后溶解于毛细孔中的水分，与水泥水化过程中所产生的水化硅酸钙和氢氧化钙等水化产物相互作用，生成碳酸钙等产物。所以，混凝土碳化是由于混凝土存在着孔隙，里面充满着水分和空气，在混凝土的气相、液相、固相中进行着一个十分复杂的多相物理化学连续过程。

2.混凝土碳化影响因素

有内在因素，也有外界因素。

2.1影响混凝土碳化的内在因素

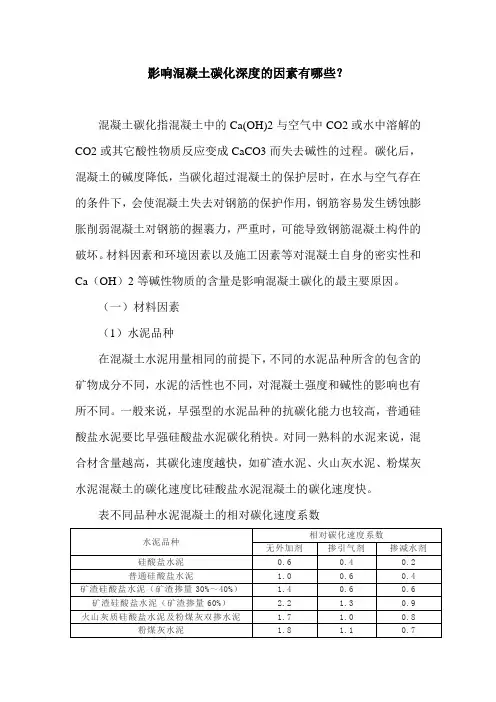

不同的水泥，其矿物组成、混合材量、外加剂、生料化学成分不同，直接影响着水泥的活性和混凝土的碱度，对碳化速度有重要影响。一般而言，水泥中熟料越多，则混凝土的碳化速度越慢。外加剂（减水剂、引气剂）一般均能提高抗渗性，减弱碳化速度，但含氯盐的防冻、早强剂则会严重加速钢筋锈蚀，应严格控制其用量。集料品种和级配不同，其内部孔隙结构差别很大，直接影响着混凝土的密实性。材质致密坚实，级配较好的集料的混凝土，其碳化的速度较慢。

增加水泥用量，一方面可以改变混凝土的和易性，提高混凝土的密实性；另一方面还可以增加混凝土的碱性储备，使其抗碳化性能增强，碳化速度随水泥用量的增大而减少。

在水泥用量一定的条件下，增大水灰比，混凝土的孔隙率增加，密实度降低，渗透性增大，空气中的水分及有害化学物质较多的浸入混凝土体内，加快混凝土碳化。

施工质量差表现为振捣不密实，造成混凝土强度低，蜂窝、麻面、空洞多，为大气中的二氧化碳和水分的渗入创造了条件，加速了混凝土的碳化。

混凝土成型后，必须在适宜的环境中进行养护。养护好的混凝土，具有胶凝好、强度高、内实外光和抗侵蚀能力强，能阻止大气中的水分和二氧化碳侵入其内，延缓碳化速度。

2.2影响混凝土碳化的外界因素

酸性气体（如CO2）渗入混凝土孔隙溶解在混凝土的液相中形成酸，与水泥石中的氢氧化钙、硅酸盐、铝酸盐及其他化合物发生中和反应，导致水泥石逐渐变质，混凝土的碱度降低，这是引起混凝土碳化的直接原因。试验研究已证明，混凝土的碳化速度与二氧化碳浓度的平方根成正比，即混凝土碳化速度系数随二氧化碳浓度的增加而加快。

在混凝土浸水饱和或水位变化部位，由于温度交替变化，使混凝土内部孔隙水交替地冻结膨胀和融解松弛，造成混凝土大面积疏松剥落或产生裂缝，导致混凝土碳化。渗漏水会使混凝土中的氢氧化钙流失，在混凝土表面结成碳酸钙结晶，引起混凝土水化产物的分解，其结果是严重降低混凝土强度和碱度，恶化钢筋锈蚀条件。混凝土温度骤降，其表面收缩产生拉力，一旦超过混凝土的抗拉强度，混凝土表面便开裂，导致形成裂缝或逐渐脱落，为二氧化碳和水分渗入创造了条件，加速混凝土碳化。
