1课题一 PLC 空制运料小车、课题要求:要求:根据给定的设备和仪器仪表,在规定的时间内完成程序的设计、安装、调试等 工作,达到课题规定的要求。

、设计原则:按照完成的工作是否达到了全部或部分要求,由实验老师对其结 果进行评价。

、课题内容:其中启动按钮S01用来开启运料小车,停止按钮S02用来手动停止运料小车(其工作 方式见考核要求2选定)。

按S01小车从原点起动,KM1接触器吸合使小车向前运行直到 碰SQ 盯关停,KM 接触器吸合使甲料斗装料5秒,然后小车继续向前运行直到碰 SQ3开 关停,此时KM 接触器吸合使乙料斗装料3秒,随后KM 接触器吸合小车返回原点直到碰 SQ 开关停止,KM 接触器吸合使小车卸料5秒后完成一次循环。

正在演示中四、设计要求:1、编程方法由实验老师指定:⑴用欧姆龙系列PLC 简易编程器编程 ⑵用计算机软件编程2、 工作方式:A. 小车连续循环与单次循环可按S07自锁按钮进行选择,当S07为“ 0”时小车连 续循SQ1向前KM1甲料斗eSQ2KM2OSQ3乙料斗KM3环,当S07为“1 ”时小车单次循环;B.小车连续循环,按停止按钮S02小车完成当前运行环节后,立即返回原点,直到碰SQ开关立即停止;当再按启动按钮S01小车重新运行;C.连续作3次循环后自动停止,中途按停止按钮S02则小车完成一次循环后才能停止;3、按工艺要求画出控制流程图;4、写出梯形图程序或语句程序;5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入;6、在考核箱上接线,用电脑软件模拟仿真进行调试。

五、输入输出端口配置:六、问题:小车工作方式设定:A.小车连续循环与单次循环可按S07自锁按钮进行选择,当S07为“ 0”时小车连续循环,当S07为“1”时小车单次循环;B.小车连续循环,按停止按钮S02小车完成当前运行环节后,立即返回原点,直到碰SQ 开关立即停止;当再按启动按钮S01小车重新运行;C连续作3次循环后自动停止,中途按停止按钮S02小车完成一次循环后才能停止。

三菱PLC编程实例plc编程实例PLC基础实验7

三菱PLC编程实例plc编程实例PLC基础实验7

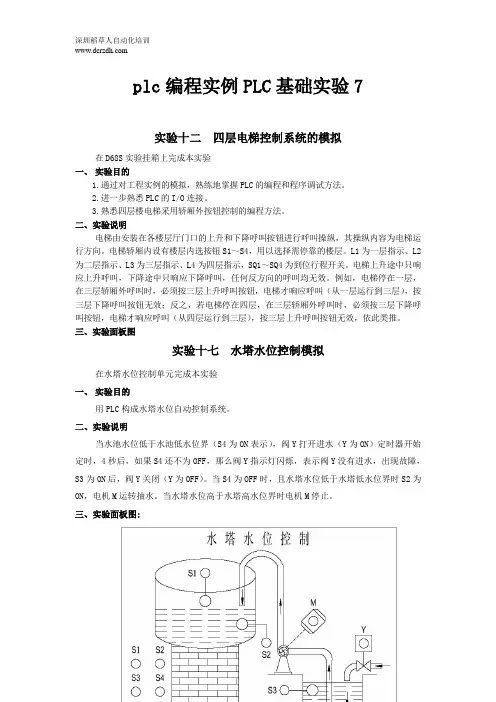

plc编程实例PLC基础实验7实验十二四层电梯控制系统的模拟在D68S实验挂箱上完成本实验一、实验目的1.通过对工程实例的模拟,熟练地掌握PLC的编程和程序调试方法。

2.进一步熟悉PLC的I/O连接。

3.熟悉四层楼电梯采用轿厢外按钮控制的编程方法。

二、实验说明电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵,其操纵内容为电梯运行方向。

电梯轿厢内设有楼层内选按钮S1~S4,用以选择需停靠的楼层。

L1为一层指示、L2为二层指示、L3为三层指示、L4为四层指示,SQ1~SQ4为到位行程开关。

电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向的呼叫均无效。

例如,电梯停在一层,在三层轿厢外呼叫时,必须按三层上升呼叫按钮,电梯才响应呼叫(从一层运行到三层),按三层下降呼叫按钮无效;反之,若电梯停在四层,在三层轿厢外呼叫时,必须按三层下降呼叫按钮,电梯才响应呼叫(从四层运行到三层),按三层上升呼叫按钮无效,依此类推。

三、实验面板图实验十七水塔水位控制模拟在水塔水位控制单元完成本实验一、实验目的用PLC构成水塔水位自动控制系统。

二、实验说明当水池水位低于水池低水位界(S4为ON表示),阀Y打开进水(Y为ON)定时器开始定时,4秒后,如果S4还不为OFF,那么阀Y指示灯闪烁,表示阀Y没有进水,出现故障,S3为ON后,阀Y关闭(Y为OFF)。

当S4为OFF时,且水塔水位低于水塔低水位界时S2为ON,电机M运转抽水。

当水塔水位高于水塔高水位界时电机M停止。

三、实验面板图:四、实验步骤1、输入输出接线输入S1 S2 S3 S4 输出M Y I0.0 I0.1 I0.2 I0.3 Q0.0 Q0.12、打开主机电源开关将程序下载到主机中。

3、启动并运行程序观察实验现象。

五、梯形图参考程序实验十八装配流水线的模拟控制在装配流水线单元完成本实验一、实验目的了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法。

三菱PLC编程实例plc编程实例PLC基础实验4

三菱PLC编程实例plc编程实例PLC基础实验4

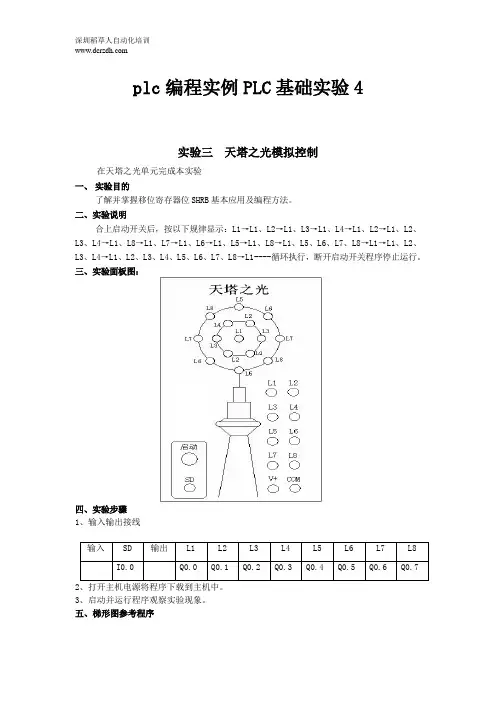

plc编程实例PLC基础实验4实验三天塔之光模拟控制在天塔之光单元完成本实验一、实验目的了解并掌握移位寄存器位SHRB基本应用及编程方法。

二、实验说明合上启动开关后,按以下规律显示:L1→L1、L2→L1、L3→L1、L4→L1、L2→L1、L2、L3、L4→L1、L8→L1、L7→L1、L6→L1、L5→L1、L8→L1、L5、L6、L7、L8→L1→L1、L2、L3、L4→L1、L2、L3、L4、L5、L6、L7、L8→L1----循环执行,断开启动开关程序停止运行。

三、实验面板图:四、实验步骤1、输入输出接线输入SD 输出L1 L2 L3 L4 L5 L6 L7 L8 I0.0 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 Q0.6 Q0.72、打开主机电源将程序下载到主机中。

3、启动并运行程序观察实验现象。

五、梯形图参考程序实验四步进电机运动控制(实物)在步进电机单元完成本实验一、实验目的了解移位寄存器位指令SHRB在控制系统中的应用及编程方法。

二、实验说明使用移位寄存器指令,可以大大简化程序设计。

移位寄存器指令所描述的操作过程如下若在输入端输入一串脉冲信号,在移位脉冲作用下,脉冲信号依次移位到各个寄存器的内部继电器中,并将这些内部继电器的状态输出,每个内部继电器可在不同的时间内得到由输入端输入的一串脉冲信号。

三、实验面板图:四、实验步骤1、输入输出接线输入SDI0.0输出 A B C DQ0.0 Q0.1 Q0.2 Q0.3(启动开关与LED数码显示的共用)2、打开主机电源将程序下载到主机中。

3、启动并运行程序观察实验现象。

五、梯形图参考程序实验五直线运动控制系统(实物)在直线运动单元完成本实验一、实验目的熟练掌握移位寄存器,能够灵活的运用。

二、实验说明M1 发光二机管点亮表明电机正转,M2发光二极管点亮表明电机反转;S1、S3、S5、S7表示直线运动控制指示灯,S2、S4、S6表示滑块定位指示灯;系统启动后,滑块以S1→S7→S1→S5→S3→S7→S5→S7→S1为一个运行周期而重复往返运行,断开启动开关程序停止运行。
