华为与其他厂家SDH时隙对应关系表
时隙对应线路时隙表
按照顺序编号方式进行编号的VC-12可采用如下公式计算其序号：
VC-12序号＝TUG-3编号+（TUG-2编号-1）×3+（TU-12编号-1）×21
按照间插编号方式进行编号的VC-12可采用如下公式计算其序号：
VC-12序号＝（TUG-3编号-1）×21+（TUG-2编号-1）×3+TU-12编号
j：代表vc4 的序号
k：代表tug3的序号
l：代表tug2的序号
m：代表tu12的序号
支路位置编号通常有2种方式：
时隙编号：在SDH中低速率的SDH信号按字节间插的方式复用为高速率的信号。
3个
VC12按字节间插的方式复用为TUG-2帧，而7个TUG-2帧按字节间插的方式复用为TUG
-3帧，3个TUG-3帧再按字节间插的方式复用为VC4帧。
这样，线路编号相邻的的VC12
在VC4中将相隔21个Byte。
如果以线路编号为1的VC12出现的位置作为时隙1的话，线
路编号为2的VC12将出现在时隙22的位置上。
这时，我们就使用时隙22作为VC12的编号。
线路编号：从第一个TUG-3的第一个TUG-2开始，将同一个TUG-2内的VC12业务顺序编号的方式。

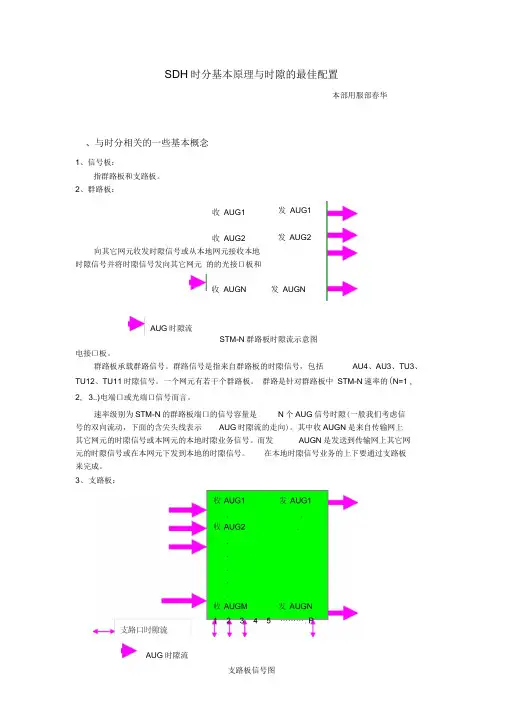

SDH时分基本原理与时隙的最佳配置
SDH 时分基本原理与时隙的最佳配置本部用服部春华、与时分相关的一些基本概念1、信号板：指群路板和支路板。
2、群路板：收 AUG1 收 AUG2向其它网元收发时隙信号或从本地网元接收本地时隙信号并将时隙信号发向其它网元 的的光接口板和电接口板。
群路板承载群路信号。
群路信号是指来自群路板的时隙信号，包括AU4、AU3、TU3、TU12、TU11时隙信号。
一个网元有若干个群路板。
群路是针对群路板中 STM-N 速率的(N=1 , 2, 3..)电端口或光端口信号而言。
速率级别为STM-N 的群路板端口的信号容量是 N 个AUG 信号时隙(一般我们考虑信号的双向流动，下面的含尖头线表示AUG 时隙流的走向)。
其中收AUGN 是来自传输网上其它网元的时隙信号或本网元的本地时隙业务信号。
而发 AUGN 是发送到传输网上其它网元的时隙信号或在本网元下发到本地的时隙信号。
在本地时隙信号业务的上下要通过支路板来完成。
3、 支路板：支路板信号图收 AUGN发 AUGNSTM-N 群路板时隙流示意图发 AUG1 发 AUG2AUG 时隙流AUG 时隙流负责从群路接收信号并将时隙信号下载到本地业务接收单元， 或将本地业务信号传送到群路板的业务处理板。
支路板承载支路信号。
支路是针对支路板支路口信号而言。
支路信号是来自支路板的时隙信号，包括VC3、VC12、VC11信号。
它是通过支路板AUG 级总线从群路接受的信号或向群路发送的信号。
支路板接收 AUG 总线数目与发送 AUG总线数目可以不相等。
4、入时隙和出时隙：信号板的信号时隙 A 经交叉板被交换到另一信号板的信号时隙 B,则时隙A 称为入时 隙，时隙B 称为出时隙。
对 B 而言，我们也把 A 称为收时隙，对 A 而言，我们把B 称为目 的地时隙。
5、时隙流:入时隙到出时隙形成一个时隙流。
它包括入时隙和出时隙的位置。
时隙流有5种：（1）AU4时隙流；（2） AU3时隙流；（3） TU3时隙流；（4） TU12时隙流；（5） TU11时隙流。

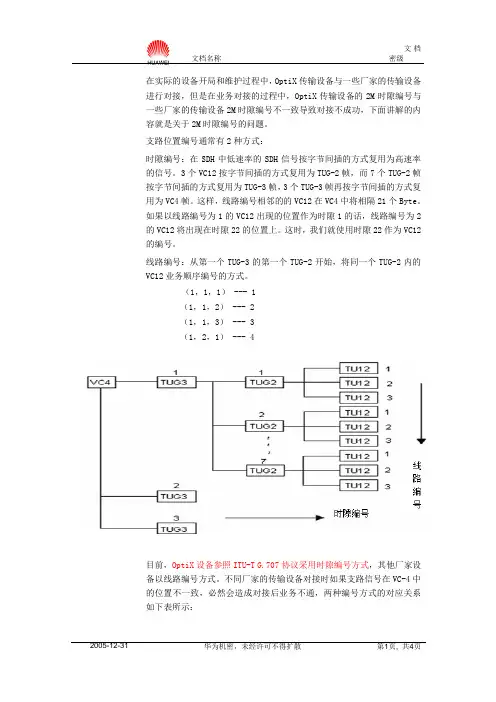

373时隙对接关系
在实际的设备开局和维护过程中，OptiX传输设备与一些厂家的传输设备进行对接，但是在业务对接的过程中，OptiX传输设备的2M时隙编号与一些厂家的传输设备2M时隙编号不一致导致对接不成功，下面讲解的内容就是关于2M时隙编号的问题。
支路位置编号通常有2种方式：时隙编号：在SDH中低速率的SDH信号按字节间插的方式复用为高速率的信号。
3个VC12按字节间插的方式复用为TUG-2帧，而7个TUG-2帧按字节间插的方式复用为TUG-3帧，3个TUG-3帧再按字节间插的方式复用为VC4帧。
这样，线路编号相邻的的VC12在VC4中将相隔21个Byte。
如果以线路编号为1的VC12出现的位置作为时隙1的话，线路编号为2的VC12将出现在时隙22的位置上。
这时，我们就使用时隙22作为VC12的编号。
线路编号：从第一个TUG-3的第一个TUG-2开始，将同一个TUG-2内的VC12业务顺序编号的方式。
（1，1，1） --- 1（1，1，2） --- 2（1，1，3） --- 3（1，2，1） --- 4目前，OptiX设备参照ITU-T G.707协议采用时隙编号方式，其他厂家设备以线路编号方式。
不同厂家的传输设备对接时如果支路信号在VC-4中的位置不一致，必然会造成对接后业务不通，两种编号方式的对应关系如下表所示：时隙编号对照表对于上面的表格，我们也可以通过下面的公式得到，按照时隙编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号＝TUG-3编号+（TUG-2编号-1）×3+（TU-12编号-1）×21 按照线路编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号＝（TUG-3编号-1）×21+（TUG-2编号-1）×3+TU-12编号从上面时隙对照表显而易见可以看出，OptiX传输设备的时隙安排同ITU-T 建议完全一致，两种编号方式在实际应用当中会有不同，如在使用仪表测试其他厂家传输设备某个2M通道业务时，需要进行换算。

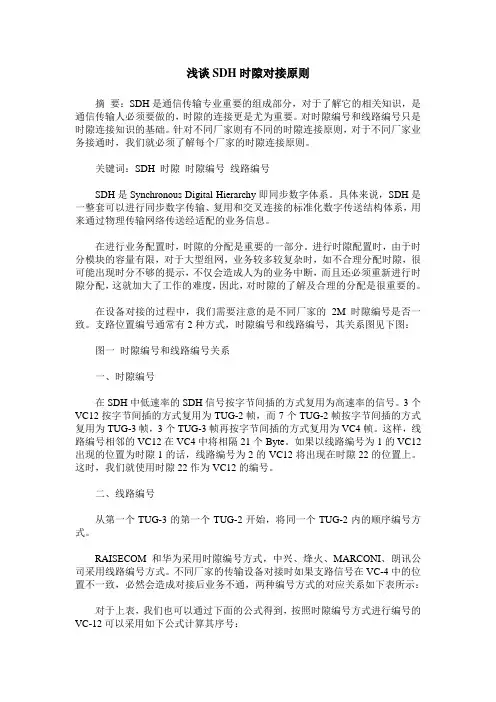

浅谈SDH时隙对接原则
浅谈SDH时隙对接原则摘要：SDH是通信传输专业重要的组成部分，对于了解它的相关知识，是通信传输人必须要做的，时隙的连接更是尤为重要。
对时隙编号和线路编号只是时隙连接知识的基础。
针对不同厂家则有不同的时隙连接原则，对于不同厂家业务接通时，我们就必须了解每个厂家的时隙连接原则。
关键词：SDH 时隙时隙编号线路编号SDH是Synchronous Digital Hierarchy即同步数字体系。
具体来说，SDH是一整套可以进行同步数字传输、复用和交叉连接的标准化数字传送结构体系，用来通过物理传输网络传送经适配的业务信息。
在进行业务配置时，时隙的分配是重要的一部分。
进行时隙配置时，由于时分模块的容量有限，对于大型组网，业务较多较复杂时，如不合理分配时隙，很可能出现时分不够的提示，不仅会造成人为的业务中断，而且还必须重新进行时隙分配，这就加大了工作的难度，因此，对时隙的了解及合理的分配是很重要的。
在设备对接的过程中，我们需要注意的是不同厂家的2M时隙编号是否一致。
支路位置编号通常有2种方式，时隙编号和线路编号，其关系图见下图：图一时隙编号和线路编号关系一、时隙编号在SDH中低速率的SDH信号按字节间插的方式复用为高速率的信号。
3个VC12按字节间插的方式复用为TUG-2帧，而7个TUG-2帧按字节间插的方式复用为TUG-3帧，3个TUG-3帧再按字节间插的方式复用为VC4帧。
这样，线路编号相邻的VC12在VC4中将相隔21个Byte。
如果以线路编号为1的VC12出现的位置为时隙1的话，线路编号为2的VC12将出现在时隙22的位置上。
这时，我们就使用时隙22作为VC12的编号。
二、线路编号从第一个TUG-3的第一个TUG-2开始，将同一个TUG-2内的顺序编号方式。
RAISECOM和华为采用时隙编号方式，中兴、烽火、MARCONI、朗讯公司采用线路编号方式。
不同厂家的传输设备对接时如果支路信号在VC-4中的位置不一致，必然会造成对接后业务不通，两种编号方式的对应关系如下表所示：对于上表，我们也可以通过下面的公式得到，按照时隙编号方式进行编号的VC-12可以采用如下公式计算其序号：VC-12序号=TUG-3编号+（TUG-2编号-1）×3+（TU-12编号-1）×21按照线路编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号=（TUG-3编号-1）×21+（TUG-2编号-1）×3+TU-12编号从上面时隙对照表可以看出，不同厂家所表示的时隙号其实并不是同一时隙，所以两种编号方式在实际应用中会有不同，如在使用仪表测试中兴、烽火、等公司传输设备的某个2M通道业务时，需要进行换算。
不同品牌SDH设备组网应用的典型经验
不同品牌SDH设备组网应用的典型经验作者：罗凯蒲媛媛来源：《科学与财富》2019年第05期摘要：在电力通信系统中，SDH得到了广泛的应用，传输系统是通信网的重要组成部分，传输系统的性能优劣直接制约着通信网的发展。
SDH技术组网是利用数字传输通道和数字交叉复用节点及接入网络组成的数字传输网，为大客户提供2Mbps及以上速率的高质量透明传输电路，以满足大客户组建高速计算机通信网的需求。
然而大部分地市级单位采用单一品牌SDH组网，为电力通信系统埋下了隐患。
传输系统中不同品牌SDH传输设备优势及故障点存在差异，国网阿克苏供电公司采用中兴、华为SDH设备共同组网的方式，解决了单一品牌SDH组网问题，提高了阿克苏电力通信网的可靠性。
关键词：好一、现状及问题分析1.现状分析现新疆除阿克苏外的其他各地州公司均采用单一品牌SDH设备组网。
阿克苏公司管辖八县一市，分为东西两个片区，西片区采用华为SDH设备组网，东片区采用中兴SDH设备组网。
2.存在问题单一品牌SDH组网，电力通信网的可靠性及安全性较低。
二、目标描述1、在现有阿克苏所有站点SDH设备基础上，将西片区组成一个华为SDH通信网，再将东片区组成一个中兴SDH通信网，最后在两个通信网之间通过2.5G光路连接，从而形成阿克苏通信网系统。
2、在同一通信系统中，中兴、华为SDH设备可以互相通信，业务可以互通。
3、提高单一品牌SDH组网可靠性，使不同品牌之间的SDH实现优势互补。
4、不同站点可根据自身需求，选择不同品牌的SDH设备，增加对通信设备的可选择性。
三、主要做法1、中兴、华为组网阿克苏东片区采用中兴SDH设备，以阿克苏地调中兴S385为网关网元，以10G环网为核心环网，库车县、拜城县、新和县、沙雅县组成2.5G环网，整体构成东片区中兴通信网;阿克苏西片区采用华为SDH设备，以阿克苏地调华为OSN3500为网关网元、北城变为备用网关网元，以华为10G环网为核心环网，阿瓦提县、柯坪县、乌什县、温宿县组成2.5G环网，整体构成西片区华为通信网。
SDH时隙讲解
图1 顺序方式(华为模式)顺序方式VC12编号的计算公式为：VC-12编号＝TUG-3编号+（TUG-2编号-1）×3+（图2 间插方式（朗讯模式）间插方式VC12编号的计算公式为：VC-12编号＝（TUG-3编号-1）×21+（TUG-2编号注意Cpos 口的具体配置。
×3+（TU-12编号-1）×1、Cpos 口的映射是作为E3还是E1使用（这时公共配置，要用cpos 板卡，首先就得有的配置）：router(config)#controller sonet 2/0 (2/0为对应板卡所在槽位)router(config-ctrl-sonet-2/0)#clock source line (使用线路的时钟方式，有line 和internal 两种)router(config-ctrl-sonet-2/0)#mode c-12 （关键语句: E1即映射成C-12,E3映射成C-3使用）Router(config-controller)#aug mapping au-4 ??-定义使用的复用路径（一共有au-3和au-4两个参数，au-4是默认值）2、进入TUG3接口： router(config-ctrl-sonet-2/0)#au-4 1 tug-3 1（进入cpos 端口的第1个管理单元的第1个支路单元组进行设置，管理单元只有一个,即au-4后面始终为1,一个au4又映射成3个tug3,所以tug-3后面值为1,2,3）如我们要对第34时隙进行配置，通过后面那张表，我们可以看到此E1线路的位置应该是au4-1\tug3-1\tug2-5\E1-2.router(config-ctrl-sonet-2/0)#au-4 1 tug-3 1 (这里tug-3为1,因为34时隙在tug3-1中.)3、对E1物理线路进行设置： router(config-ctrl-sonet-2/0-au4-1-tug3-1)#tug-2 1 e1 1 framing crc（一个tug3映射成7个tug2,故tug-2后面为1-7,每个tug2又映射成3个E1，故E1后面值 1-3） Ｅ１线路的配置不多讲，照手册来吧，只要两端配置一致就行。
波长对照表--华为
195.30
17
195.25
18
195.20
19
195.15
20
195.10
1529.16
21
1529.55
22
1529.94
23
1530.33
24
1530.72
25
1531.12
26
1531.51
27
1531.90
28
1532.29
29
1532.68
30
1533.07
31
1533.47
194.20
194.15 194.10
波长(nm) 序号
C波段
1537.00
41
1537.40
42
1537.79
43
1538.19
44
1538.58
45
1538.98
46
1539.37
47
1539.77
48
1540.16
49
1540.56
50
1540.95
51
1541.35
52
1541.75
53
1542.14
原序号
入41 入42 入43 入44 入45 入46 入47 入48 入49 入50 入51 入52 入53 入54 入55 入56 入57 入58 入59 入60
新序号
入1 入3 入5 入7 入9 入11 入13 入15 入17 入19 入21 入23 入25 入27 入29 入31 入33 入35 入37 入39
1559.79
1560.20 1560.61
波长对应表
华为朗讯中兴 VC12的时隙位置计算方法
华为/朗讯/中兴 VC12的时隙位置计算方法华为/朗讯/中兴 VC12的时隙位置计算方法按照时隙编号：（华为等国内厂商）VC-12序号＝TUG-3编号+（TUG-2编号-1）×3+（TU-12编号-1）×21按照线路编号：（朗讯等北美厂商、中兴）VC-12序号＝（TUG-3编号-1）×21+（TUG-2编号-1）×3+TU-12编号在算VC12时有一个公式这我们都知道，但如果是知道VC12的位置，反求第几个TUG3，第几个TUG2这样的问题时怎么做呢？介绍算法如下：TUG3范围是：1-3，TUG2范围是：1-7，TU12范围是：1-3；1、当VC12=21时候计算方法：21/21=0.....21 （21/21如果等于1没有余数那TUG3和TUG2就没法算了）21/3=6.....3 （同理，21/3如果等于7没有余数那TUG3就没法算了）TUG3=3TUG2=6+1=7TU12=0+1=1首先用VC12时隙/21＋1得到的整数就是TU12。
但是比如VC12是21，21/21＝1余数为0，那么TUG2和TU12的数值无法计算了，所以只能取值0余数21，然后计算TU12=0+1=1。
TUG2：用VC12时隙/21＋1得到的整数就是TU12，剩下的余数/3得到的整数＋1就是TUG2。
如上面计算中21/21=0余21，21/3＝6余3，和TU12一样的道理，如果等于7就没有余数了，那么TUG3就无法计算了。
TUG3：21/21=0余21，21/3＝6余3，剩下的余数3就是TUG3了。
2、当VC12＝47时47/21＝2....5 （2余5）5/3=1 (2)TUG3=2TUG2=1+1=2TU12=2+1=3同理：VC12=2121/21=0.....21 （21/21如果等于1没有余数那TUG2和TUG3就没法算了）21/3=6.....3 （同理，21/3如果等于7没有余数那TUG3就没法算了）TUG3=3TUG2=6+1=7TU12=0+1=1。
