几种运动控制系统的比较
运动控制系统概述
性能测试与评价:研究控制系统或控制元件在不同负载工况下的静动态 特性试验测试方法,以及性能评价与故障诊断等。
1.2、运动控制系统基本组成原理
系统静动态性能测试、 故障诊断和性能评价
控制器与控 制方法
驱动器
电力驱动元件、 驱动技术
扰动 执行机构
电动、液压、气动
负载
反馈元件
二、运动控制系统分类及特点
2.2 运动控制系统特点
运动控制系统运动规律复杂、速度响应快(大约在几~ 几十毫秒内)、负载变化大等。 对于电机驱动的运动控制系统特点:传输方便、速度高。 低速性能差、滞回和非线性较大。 对于液动伺服系统的特点:功率密度大、负载能力强、响 应快、低速平稳。泄漏、传输不方便。 对于气动伺服系统的特点:便于实现直线运动、比液压系 统传输方便。负载能力差、精度低、响应慢。
三、运动控制系统的应用与发展
3.1 应用 运动控制系统应用非常广泛:武器装备、机器人、工业
加工机床、冶金轧钢、交通工具、民用等各个领域。 3.2 发展 特种执行器(压电、人工肌肉、热敏、超音速电机、DDR 直驱电机、直线电机) 高功率密度执行机构(新材料,新结构、体积小、重量轻、 功率大) 非线性、滞回、死区控制方法 强耦合、过驱动复杂运动控制 超大功率驱动控制
传感器采集与 信号处理
二、运动控制系统分类及特点
2.1 运动控制系统分类 (1)按照执行机构的类型分:
电动、液动和气动
(2)按照被控物理量分: 位置(角位置)、速度(角速度)、力(力矩、压力)
(3)按照运动规律分:
点位控制系统、轨迹控制控制系统、随动控制系统
(4)按照控制器类型分:
模拟控制系统、数字控制系统
运动控制系统 (2)
运动控制系统简介运动控制系统是指用于控制运动装置的设备和软件系统。
它的主要功能是监测和控制物理运动过程,以实现精准的位置控制、速度控制和加速度控制。
运动控制系统广泛应用于机械工业、交通运输、航空航天等领域。
组成部分运动控制系统通常由以下几个主要组成部分组成:1.运动控制器:负责接收外部输入信号并生成相应的控制指令,控制运动装置的运动。
2.传感器:用于检测运动装置当前的位置、速度等参数,并将其转换为电信号输入给运动控制器。
3.驱动器:将运动控制器生成的控制指令转换为电流或电压信号,驱动马达或液压系统实现运动。
4.运动装置:通过驱动器进行控制的装置,如马达、液压系统等。
5.人机界面:为用户提供与运动控制系统进行交互的方式,包括显示器、键盘、触摸屏等。
工作原理运动控制系统的工作原理可以概括为以下几个步骤:1.传感器感知:传感器感知运动装置的当前状态,如位置、速度等参数,并将其转换为电信号。
2.控制指令生成:运动控制器接收传感器的电信号,根据预设的控制算法生成相应的控制指令。
3.控制指令传递:运动控制器将控制指令传递给驱动器,驱动器根据指令转换为适当的信号来驱动运动装置。
4.运动实现:驱动器通过输出的信号驱动运动装置实现预设的运动控制,如位置控制、速度控制等。
5.反馈控制:传感器继续感知运动装置的状态,并将其反馈给运动控制器,实现闭环控制。
应用领域运动控制系统广泛应用于各个领域,下面介绍其中几个典型的应用领域。
1.工业自动化:运动控制系统在机械工业中广泛应用,如印刷、包装、机械加工等领域。
它可以实现自动化生产线的高精度运动控制,提高生产效率和产品质量。
2.交通运输:运动控制系统在交通运输领域的应用包括船舶、飞机和汽车等。
它可以实现对交通工具的准确操控,提高运输安全性和效率。
3.医疗器械:运动控制系统在医疗器械领域的应用包括手术机器人、医疗影像设备等。
它可以实现高精度的运动控制,帮助医生进行精确的手术操作和诊断。

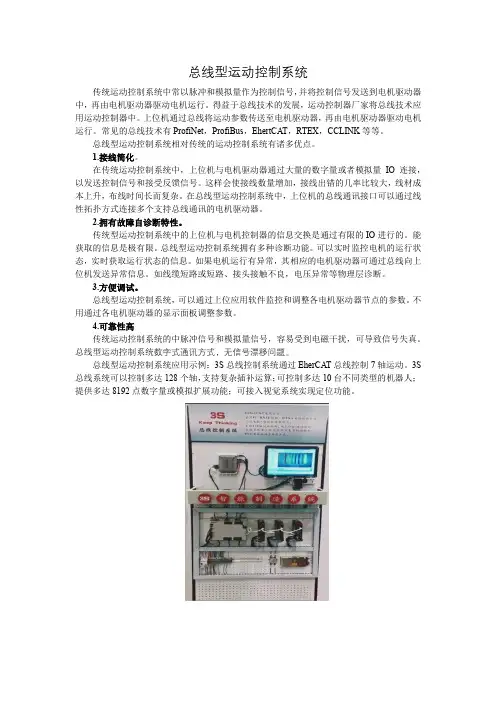

总线型运动控制系统
总线型运动控制系统传统运动控制系统中常以脉冲和模拟量作为控制信号,并将控制信号发送到电机驱动器中,再由电机驱动器驱动电机运行。
得益于总线技术的发展,运动控制器厂家将总线技术应用运动控制器中。
上位机通过总线将运动参数传送至电机驱动器,再由电机驱动器驱动电机运行。
常见的总线技术有ProfiNet,ProfiBus,EhertCA T,RTEX,CCLINK等等。
总线型运动控制系统相对传统的运动控制系统有诸多优点。
1.接线简化。
在传统运动控制系统中,上位机与电机驱动器通过大量的数字量或者模拟量IO连接,以发送控制信号和接受反馈信号。
这样会使接线数量增加,接线出错的几率比较大,线材成本上升,布线时间长而复杂。
在总线型运动控制系统中,上位机的总线通讯接口可以通过线性拓扑方式连接多个支持总线通讯的电机驱动器。
2.拥有故障自诊断特性。
传统型运动控制系统中的上位机与电机控制器的信息交换是通过有限的IO进行的。
能获取的信息是极有限。
总线型运动控制系统拥有多种诊断功能。
可以实时监控电机的运行状态,实时获取运行状态的信息。
如果电机运行有异常,其相应的电机驱动器可通过总线向上位机发送异常信息。
如线缆短路或短路、接头接触不良,电压异常等物理层诊断。
3.方便调试。
总线型运动控制系统,可以通过上位应用软件监控和调整各电机驱动器节点的参数。
不用通过各电机驱动器的显示面板调整参数。
4.可靠性高传统运动控制系统的中脉冲信号和模拟量信号,容易受到电磁干扰,可导致信号失真。
总线型运动控制系统数字式通讯方式,无信号漂移问题。
总线型运动控制系统应用示例:3S总线控制系统通过EherCAT总线控制7轴运动。
3S 总线系统可以控制多达128个轴,支持复杂插补运算;可控制多达10台不同类型的机器人;提供多达8192点数字量或模拟扩展功能;可接入视觉系统实现定位功能。
运动控制系统讲解
1绪论电动机是用来拖动某种生产机械的动力设备,所以需要根据工艺要求调节其转速,而用于完成这项功能的自动控制系统就被陈为调速系统。
L1前调速系统分为交流调速和直流调速系统,由于直流调速系统的调速范围广、静差率小、稳定性好以及具有良好的动态性能,因此在相当长的时间内,高性能的调速系统儿乎都采用直流调速系统,但近年来,随着电子工业与技术的发展,高性能的交流调速系统也日趋广泛。
单闭环直流电机调速系统在现代生活中的应用越来越广泛,其良好的调速性能及低廉的价格越来越被大众接受。
1.1直流电机的调速方法和可控直流电源直流调速系统是自动调速系统的主要形式,它具有良好的起、制动性能,可以在较宽的调速范围内实现平滑调速,较快的动态响应过程,并且低速运转时力矩大这些极好的运行性能和控制特性,尽管直流调速系统中的直流电动机不如交流电动机]那样结构简单、制造和维护方便、价格便宜。
但是长期以来,直流调速系统一直占据垄断地位。
当然,近年来,随着计算机技术、电力电子技术和控制技术的发展,交流调速系统发展很快,在许多场合正逐渐取代直流调速系统。
但是就LI前来看,在纺织印染、造纸印刷、数控机床、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、焊接切割、轻工机械、物流输送设备、机车车辆、通讯设备、雷达设备,仍然广泛采用直流调速系统。
而且,直流调速系统在理论上和实践上都比较成熟,从控制技术的角度来看,它乂是交流调速系统的基础。
因此,本书先着重讨论直流调速系统。
1.2课程设计目的课程设讣是在校学生素质教育的重要环节,是理论与实践相结合的桥梁和纽带。
运动控制系统课程设汁,要求学主更多的完成软硕结合的动手实践方案,解决LI前学生课程设计过程中普遍存在的缺乏动手能力的现象.《运动控制系统课程设计》是继《电子技术》、《电力电子技术》和《运动控制系统》课程之后开出的实践环节课程,其U的和任务是训练学生综合运用已学课程电子技术基础、电力电子技术、运动控制系统的基本知识,独立进行运动控制系统应用技术和开发 工作,掌握运动控制系统设讣、调试和应用电路设计、分析及调试检测。
运动控制复习资料整理
运动控制复习资料整理运动控制是机械工程领域中一个重要的研究方向,它涉及到控制系统和机械系统的结合,用于实现精确的运动控制。
具体而言,运动控制涵盖了运动控制算法、控制器设计、运动控制系统模型、传感器和执行器选择以及运动规划等方面的内容。
本文将从这些方面对运动控制的基础知识进行复习资料的整理,帮助读者回顾和加深对运动控制的理解。
一、运动控制算法1. PID控制算法:PID控制算法是最常用的一种运动控制算法,它通过比较设定值和实际值的误差,计算出一个控制量来调节系统的输出。
PID控制算法包括比例项、积分项和微分项,它们分别用来调节系统的静态响应、消除误差累积和改善动态响应。
2. 模糊控制算法:模糊控制算法是一种基于模糊逻辑的控制算法,它能够处理系统模型不确定或复杂的情况。
模糊控制算法通过定义模糊集合和相应的规则,实现对系统状态的模糊描述和控制决策。
3. 最优控制算法:最优控制算法是一种通过优化目标函数,寻找系统最优控制策略的算法。
最优控制算法包括动态规划、最优化和线性二次型控制等方法,它们能够在满足系统限制条件的前提下,最大化或最小化目标函数。
二、控制器设计1. 传统控制器设计:传统控制器设计通常基于数学模型和系统理论,通过建立数学模型和分析系统特性,设计出合适的控制器参数。
传统控制器设计方法包括根轨迹法、频域法和状态空间法等。
2. 自适应控制器设计:自适应控制器设计是一种根据系统的变化自动调整控制器参数的方法,它能够应对系统参数变化、外界干扰和建模误差等情况。
自适应控制器设计方法包括模型参考自适应控制和模型无关自适应控制等。
三、运动控制系统模型1. 开环模型:开环模型是指没有反馈控制的运动控制系统模型,它只根据输入信号直接控制输出信号,缺乏对系统误差的修正。
2. 闭环模型:闭环模型是指具有反馈控制的运动控制系统模型,它通过对输出信号进行反馈比较,根据误差信号调节控制量,使得输出信号稳定在设定值附近。
运动控制简介介绍
服务机器人
随着人工智能技术的发展,服务机器人也开 始广泛应用。运动控制技术使得服务机器人 能够实现精确的定位、导航、抓取和操作, 为医疗、餐饮、家庭等服务行业提供便利。
详细描述
智能化运动控制通过引入人工智能和机器学习算法,能够实现自适应、自主学习和决策,提高运动控制的精度和 效率。智能化运动控制能够根据不同的环境和条件自动调整参数,优化运动轨迹和控制策略,以满足复杂和多变 的任务需求。
网络化
总结词
随着物联网和通信技术的发展,运动控 制正朝着网络化方向发展。
VS
详细描述
控制器的性能决定了整个运动控制系 统的性能,常见的控制器有PID控制器 、模糊控制器、神经网络控制器等。
驱动器
驱动器是将控制器的控制信号转换为能够驱动执行器的能量,常见的驱动器有电 机驱动器、液压驱动器等。
驱动器的性能对执行器的运动性能有很大影响,因此需要根据执行器的特性和控 制要求选择合适的驱动器。
06
运动控制案例分析
运动控制案例分析
• 运动控制是自动化领域中的核心技术之一,它涉及到如何精 确地控制机器或系统的位置、速度和加速度等运动参数。随 着工业自动化水平的不断提高,运动控制在各个领域中的应 用越来越广泛。
THANKS
谢谢您的观看
汽车制造
焊接控制
汽车制造过程中,焊接是关键的工艺环节。通过运动控 制技术,可以实现高效率、高精度的焊接加工,提高汽 车产品质量。
涂装控制
涂装是汽车外观质量的重要保障。通过运动控制技术, 可以实现涂装的精确喷涂和烘干,提高汽车外观质量。
《运动控制系统》吴贵文(习题参考答案)
《运动控制系统》习题参考答案1-1 简述运动控制系统的类型及其优缺点。
答:运动控制系统主要有三种类型:液压传动系统、气压传动系统和电气传动系统,它们各自优缺点如下:液压传动具有如下优点:1)能方便地实现无级调速,调速范围大。
2)运动传递平稳、均匀。
3)易于获得很大的力和力矩。
4)单位功率的体积小,重量轻,结构紧凑,反映灵敏。
5)易于实现自动化。
6)易于实现过载保护,工作可靠。
7)自动润滑,元件寿命长。
8)液压元件易于实现通用化、标准化、系列化、便于设计制造和推广使用。
但也有一系列缺点:1)由于液压传动的工作介质是液压油,所以无法避免会有泄漏,效率降低,污染环境。
2)温度对液压系统的工作性能影响较大。
3)传动效率低。
4)空气的混入会引起工作不良。
5)为了防止泄漏以及满足某些性能上的要求,液压元件的制造精度要求高,使成本增加。
6)液压设备故障原因不易查找。
气压传动的优点是:1)气动装置结构简单、轻便,安装维护简单;压力等级低,故使用安全。
2)工作介质是空气,取之不尽、用之不竭,又不花钱。
排气处理简单,不污染环境,成本低。
3)输出力及工作速度的调节非常容易,气缸工作速度快。
4)可靠性高,使用寿命长。
5)利用空气的可压缩性,可储存能量,实现集中供气;可短时间释放能量,以获得间歇运动中的高速响应;可实现缓冲,对冲击负载和过负载有较强的适应能力。
在一定条件下,可使气动装置有自保护能力。
6)全气动控制具有防火、防爆、耐潮的能力。
与液压方式比较,气动方式可在高温场合使用。
7)由于空气流动压力损失小,压缩空气可集中供气,较远距离输送。
气压传动的缺点是:1)由于空气具有压缩性,气缸的动作速度易受负载的变化影响。
2)气缸在低速运动时,由于摩擦力占推力的比例比较大,气缸的低速稳定性不如液压缸。
3)虽然在许多应用场合气缸的输出力能满足工作要求,但其输出力比液压缸小。
电气传动系统具有控制方便、体积紧凑、噪声小、节能、容易实现自动化、智能化、网络化等优点,不过其控制线路复杂,对软硬件要求较高,维修较困难。
运动控制系统转速闭环控制的直流调速系统
n(s)
U
* n
(s)
(Tss 1)(TmTl s2 Tms 1)
1
(Ts
s
K p Ks /
1)(TmTl s2
Ce Tms
1)
K p Ks / Ce (Tss 1)(TmTl s2 Tms 1)
K
K p Ks
Ce (1 K )
TmTlTs s3 Tm (Tl Ts ) s2 Tm Ts s 1
图2-30 闭环系统中PI调整器旳输入和输出动态过程
(s)
Uc (s) U n (s)
K
p
(2-42)
电力电子变换器旳传递函数
Ws
(s)
Ks Ts s
1
(2-33)
测速反馈旳传递函数
W fn
(s)
Un (s) n(s)
(2-43)
他励直流电动机在额定励磁下旳等效电路
假定主电路电流连续,动态电压方程为
Ud0
RId
L dId dt
E
(2-34)
scl
ncl n0cl
开环系统旳静差率为
sop
nop n0op
当 n0op n0cl 时,
scl
sop 1 K
(2-49)
(3)假如所要求旳静差率一定,则 闭环系统能够大大提升调速范围
假差如率电都动是机s,旳可最得高转速都是nN,最低速静
开环时,
Dop
nN s nop (1
s)
闭环时,
图2-23 转速反馈控制直流调速系统旳动态构造框图
转速反馈控制旳直流调速系统旳开环传递函数
W (s) Un(s)
K
Un (s) (Tss 1)(TmTl s2 Tms 1)
运动控制系统
电力电子器件组成电力电子装置。
电力电子器件:
第一代:半控型器件,如SCR,方便地应用于相控整流器 (AC→DC)和有源逆变器(DC→AC) ,但用于无源逆变 (DC→AC)或直流PWM方式调压(DC→DC)时,必须 增加强迫换流回路,使电路结构复杂。
第二代:全控型器件,如GTO、BJT、IGBT、MOSFET等 。 此类器件用于无源逆变(DC→AC) 和直流调压 (DC→DC)时,无须强迫换流回路,主回路结构简单。 另一个特点是可以大大提高开关频率,用脉宽调制 (PWM)技术控制功率器件的开通与关断,可大大提高 可控电源的质量。
3.微电子技术--控制基础
微电子技术的快速发展,各种高性能的大规模或超大规 模的集成电路层出不穷,方便和简化了运动控制系统的 硬件电路设计及调试工作,提高了运动控制系统的可靠 性。高速、大内存容量、多功能的微处理器或单片微机 的问世,使各种复杂的控制算法在运动控制系统中的应 用成为可能,并大大提高了控制精度。
4.计算机控制技术--系统控制核心
(1) 计算机控制
(2) 计算机仿真
(3) 计算机辅助设计
计算机具有强大的逻辑判断、数据计算和处理、信息传 输等能力,能进行各种复杂的运算,可以实现不同于一 般线性调节的控制规律,达到模拟控制系统难以实现的 控制功能和效果。计算机控制技术的应用使对象参数辨 识、控制系统的参数自整定和自学习、智能控制、故障 诊断等成为可能,大大提高了运动控制系统的智能化和 系统的可靠性。
计方法和运行性能,新型电机的发明就会带出新的运 动控制系统。 2.电力电子技术--以电力电子器件为基础的功率 放大与变换装置是弱电控制强电的媒介,是运动控制 系统的执行手段。在运动控制系统中作为电动机的可 控电源,其输出电源质量直接影响运动控制系统的运 行状态和性能。新型电力电子器件的诞生必将产生新 型的功率放大与变换装置,对改善电动机供电电源质 量,提高系统运行性能,起到积极的推进作用。
浅谈两种运动控制理论的区别
浅谈两种运动控制理论的区别作者:孙兆亚张亚茹来源:《拳击与格斗·下半月》2019年第05期中图分类号:G80 ; ; ; ;文献标识码:A ; ; ;文章编号:1002-7475(2019)05-102-01在对神经系统控制协调运动的研究中,根据控制系统的中心和环境提供给運动指令的相对重要性将理论分为了两类。
通过此阶段对这两种理论的学习、理解,谈谈自己的想法。
本文共包含两种理论分类、运动技能的学习、个人观点、启示、参考文献五个部分。
1两种理论分类根据控制系统的中心和环境提供给运动指令的相对重要性将研究神经系统控制协调运动的理论进行分类,分为两类:动作程序为基础的理论、动力模式(动力系统)理论。
前者的核心为动作程序,理论认为完成运动的一系列活动的基础是某种形式的运动表征,通过储存的运动表征使运动者能够确定成功地完成一个动作需要做什么;后者更多地强调由环境确定的运动指令以及运动指令与机体之间的相互影响,强调环境对于我们动作完成的控制调节作用。
2运动技能的学习运动技能是习得的能相当精通执行且对其组成的动作很少或不需要有意识地注意的一种操作。
运动技能是协调运动的能力,包含两层含义:一是描述如何进行的规则,二是因联系与反馈逐步变得精通和连贯的实际肌肉活动。
运动技能不是运动技术和能力,而是练习者对运动技术的掌握程度,即程序化知识的操作状态。
运动技能学习的过程依据它的外在表现形式,从运动生理学角度一般可以划分为相互联系的三个阶段:泛化阶段、分化阶段、巩固提高与自动化阶段。
从心理学角度一般划分为认知阶段、联结阶段、改进精炼阶段和自动化阶段。
这是根据人体在表现技术时是否准确、流畅,是否出现冗余的动作,以及在技术表现上是否经济、实效来确定的。
随着练习者的认知水平和能力的提高,逐步从运动技能的认知阶段、泛化阶段上升到自动化阶段。
3个人观点通过对神经系统控制协调运动的两种理论学习之后,我发现两种理论各有利弊,但在学习之后,我有以下观点:3.1根据运动控制系统的分类,开环控制系统很好地对应了动作程序的基础理论,闭环控制系统则很好地对应了动力模式(动力系统)理论。
运动控制系统应用指南
运动控制系统应用指南一、引言运动控制系统是一种广泛应用于机械、自动化、电子和精密仪器领域的技术,它可以控制各种类型的运动,包括旋转、线性和复杂的多轴运动。
本文将介绍运动控制系统的应用指南,包括其组成部分、工作原理以及如何选择和配置适合您应用需求的系统。
二、运动控制系统组成部分1. 运动控制器:运动控制器是运动控制系统中最重要的组成部分之一,它负责接收来自外部设备(如传感器、编码器等)的反馈信号,并根据预定的程序计算出需要执行的运动指令。
常见的运动控制器有PLC (可编程逻辑控制器)、DSP(数字信号处理器)和PC(个人电脑)等。
2. 伺服驱动器:伺服驱动器是一种能够将电机输出转换为精确位置和速度调节信号的设备。
它通过接收来自运动控制器的指令,并将其转换为电机所需的电流和电压信号,从而实现精确位置和速度调节。
3. 电机:电机是任何运动控制系统中不可或缺的组成部分。
它们可以是直流电机、交流电机或步进电机等,用于实现各种类型的运动。
4. 传感器和编码器:传感器和编码器是用于测量位置、速度和加速度等参数的设备。
它们将这些参数转换为数字信号,并将其发送到运动控制器以进行处理。
5. 通信接口:运动控制系统通常需要与其他设备进行通信,例如人机界面(HMI)、计算机、PLC等。
因此,通信接口是必不可少的组成部分之一。
三、运动控制系统工作原理运动控制系统工作原理如下:1. 接收反馈信号:运动控制器通过传感器和编码器等设备接收来自外部环境的反馈信号,例如位置、速度和加速度等参数。
2. 计算运动指令:运动控制器根据预定程序计算出需要执行的运动指令,并将其发送给伺服驱动器。
3. 控制电机输出:伺服驱动器接收来自运动控制器的指令,并将其转换为电机所需的电流和电压信号,从而实现精确位置和速度调节。
4. 监测反馈信号:运动控制器监测电机输出并接收传感器和编码器等设备发送的反馈信号,以确保电机按照预定指令运动。
5. 与其他设备通信:运动控制系统通过通信接口与其他设备进行通信,例如人机界面、计算机和PLC等。
开放式运动控制系统
开放式运动控制系统按照IEEE定义,一个开放式运动控制系统应提供这样的能力来自不同卖主的种种平台上运行的应用都能够在系统上完全实现,并能和其他系统应用互操作,且具有一致性的用户界面。
开放式运动控制系统的研究始于1987年,是由美国发起的。
目前,通用运动控制器从结构上主要分为如下三大类:1. 基于计算机标准总线的运动控制器这种运动控制器大都采用DSP或微机芯片作为CPU,可完成运动规划、高速实时插补、伺服滤波控制和伺服驱动,外部IO之间的标准化通用接口功能,它开放的函数库可提供用户根据不同的需要,在DOS或Windows等平台下开发应用软件,组成各种控制系统。
目前这种运动控制器得到了广泛的应用。
2. Soft型开放式运动控制器它提供给用户最大的灵活性,它的运动控制软件全部装在计算机中,而硬件部分仅仅是计算机与伺服驱动和外部IO之间的标准化通用接口。
用户可以在WINDOWS平台和其他操作系统的支持下,利用开放的运动控制内核,开发所需要的控制功能,构成各种类型的高性能运动控制系统,从而提供给用户更多的选择和灵活性。
Soft型开放式运动控制的特点是开发,制造成本相对较低,能给予开发人员更加个性化的开发平台。
3. 嵌入式结构的运动控制器这种运动控制器是把计算机嵌入到计算机控制器中的一种产品,它能够独立运行。
运动控制器与计算机之间的通讯依靠计算机总线,实质上是基于总线结构的运动控制器的一种变种。
对于标准总线的计算机模块,这种类型的控制器采用了更加可靠的总线连接方式(采用针式连接器),更加适合工业应用。
在使用中,采用如工业以太网、RS485、SERCOS、PROFIBUS等现场网络通讯接口连接上级计算机或控制面板。
嵌入式的运动控制器也可配置软盘和硬盘驱动器,甚至可以通过Internet进行远程诊断。
运动控制系统应用指南
运动控制系统应用指南一、简介运动控制系统是一种应用于机械设备中的控制系统,用于管理和控制设备的运动。
本文将详细介绍运动控制系统的应用指南,从系统的概念、原理到实际应用场景进行探讨,以帮助读者更好地理解和应用运动控制系统。
二、系统概述运动控制系统通常由运动控制器、执行器和传感器组成。
运动控制器负责接收指令并发送控制信号给执行器,执行器则通过驱动机构实现运动。
传感器用于感知运动状态和环境变化,并将其信息反馈给运动控制器。
这样的系统可以实现位置、速度和力等多种运动控制。
三、系统原理3.1 闭环控制闭环控制是一种常见的运动控制方式,其基本原理是通过传感器获取反馈信号,与预设的控制信号进行比较,并根据差异调整执行器的输出。
闭环控制可以提高系统的稳定性和精确度,是运动控制系统中常用的控制方式。
3.2 PID控制PID控制是一种常用的闭环控制方法,它通过比较目标值和实际值的差异,并根据差异的大小调整输出信号。
PID控制器根据比例、积分和微分三个参数来调整系统的响应。
合适的PID参数设置可以使系统达到较好的稳定性和动态响应。
3.3 控制算法除了PID控制外,运动控制系统还可以采用其他控制算法,如模糊控制、自适应控制和最优控制等。
不同的控制算法适用于不同的应用场景,读者需要根据具体情况选择合适的控制算法。
3.4 实时性要求运动控制系统通常对实时性要求较高,即要求系统能够在有限的时间内对输入信号进行处理并产生相应的输出。
为了满足实时性要求,可以采用硬件加速、并行处理和优化算法等方法来提高系统的响应速度。
四、应用场景4.1 工业机械运动控制系统广泛应用于工业机械中,如机床、印刷设备和包装机械等。
这些设备通常需要精确的位置和速度控制,以满足生产过程的要求。
运动控制系统可以实现对工业机械的精确控制,提高生产效率和质量。
4.2 机器人机器人是另一个常见的运动控制系统应用场景。
机器人需要实现复杂的运动控制,如机械臂的多轴控制和轨迹规划等。
伺服系统与步进系统有什么区别
伺服系统与步进系统有什么区别伺服系统和步进系统是两种常见的运动控制系统,它们在工业自动化、机器人、数控机床等领域发挥着重要作用。
虽然它们都可以实现精确的运动控制,但在原理、控制方式以及适用范围上存在一些区别。
本文将深入探讨伺服系统和步进系统之间的区别。
一、原理区别伺服系统是通过反馈控制的方式来控制运动位置、速度和力矩的。
它由伺服驱动器和伺服电机组成,通过不断与编码器等反馈元件进行比较,实现对位置、速度和力矩的调整。
伺服系统可以实现闭环控制,精度高、稳定性好。
步进系统是利用步进电机的特性来实现精密的定位。
步进电机每次接收到一个脉冲信号,就会按照固定的步距转动一个角度。
步进系统是开环控制,无需反馈,相对简单。
但步进电机运动时容易发生失步现象,会导致位置误差积累。
二、控制方式区别伺服系统可以通过位置控制、速度控制和力矩控制来实现不同的运动需求。
可以根据需要选择不同的控制模式,更加灵活多样。
步进系统通常只能以开环位置控制的方式进行运动,即控制脉冲信号的频率和数量来控制运动步长和速度。
无法实现对速度和力矩的闭环控制,控制精度相对较低。
三、适用范围区别伺服系统适用于对运动精度要求较高,动态响应速度要求较高的场合。
它在工业自动化、机器人、医疗设备等领域得到广泛应用。
步进系统适用于对定位精度要求较高,速度相对较低的场合。
它在打印设备、纺织设备、数控机床等领域有着广泛应用。
总结:伺服系统和步进系统都是常见的运动控制系统,它们在原理、控制方式和适用范围上存在一些区别。
伺服系统采用反馈控制方式,可以实现闭环控制,精度高、稳定性好。
步进系统是开环控制,相对简单,但容易出现失步现象。
伺服系统适用于对运动精度和动态响应速度要求较高的场合,步进系统适用于对定位精度要求较高、速度相对较低的场合。
正确选择伺服系统和步进系统,可以更好地满足不同应用领域的需求,推动工业自动化技术的不断发展。
机械制造中的机械运动控制技术
机械制造中的机械运动控制技术机械运动控制技术是机械制造领域中的关键技术之一。
它通过对机械设备中的运动进行精确控制,实现机械系统的高效运行和优化性能。
本文将介绍机械制造中常用的几种机械运动控制技术,并分析其应用及优缺点。
一、传统机械运动控制技术传统机械运动控制技术主要包括P(Proportional)、I(Integral)和D(Derivative)三种控制算法。
PID控制是一种经典的控制方法,它通过对系统误差的比例、积分和微分进行调节,使得系统的运动控制更加精确。
然而,PID控制在控制过程中存在参数调整困难、响应速度慢等问题,难以满足高精度、高速度的控制需求。
二、伺服控制技术伺服控制技术是一种常用的高性能运动控制技术。
它通过控制伺服电机的转速和位置,实现对机械系统的精确控制。
伺服控制系统包括伺服电机、编码器、控制器等组成部分。
伺服电机通过检测位置反馈信号,实时调整输出力矩,从而实现对机械系统的精确控制。
伺服控制技术具有快速响应、高精度、高稳定性等优点,广泛应用于需要精确运动控制的领域。
三、步进控制技术步进控制技术是一种常用的开环控制技术。
它通过逐步驱动电机转动一定角度,实现对机械系统的控制。
步进电机通过控制驱动器的脉冲信号,驱动电机按照一定的步进角度进行旋转。
步进控制技术具有结构简单、成本低等优点,但由于其开环性质,容易受到负载变化和电机漏步等因素的影响,控制精度相对较低。
四、气动控制技术气动控制技术是一种常用的无级调速控制技术。
它通过调节气源流量和压力,控制执行器的运动。
气动控制系统主要由气源、气缸、阀门等组成。
气动控制技术具有响应速度快、可靠性高等特点,广泛应用于需要高速运动和频繁启停的场合。
总结起来,机械制造中的机械运动控制技术多种多样,每种技术都有其适用的场景和优劣势。
在实际应用中,需要根据具体的控制需求和经济条件选择合适的控制技术。
同时,随着科技的进步和创新,人工智能、机器学习等技术的应用也为机械运动控制技术的发展带来了新的机遇和挑战。
运动控制系统
运行工况 在低于同步转速下作电动运行,Eadd由“+”变为“-”,并使 |-Eadd| 大于制动初瞬的Er0 , 电机定子侧输出功率给电网,电机成为发电机处于制动状态工作,并产生制动转矩以加快 减速停车过程。电机的功率关系为
P m(1s)P msP m
功率流程
P
Pm
sn
0 n1
SP
(1S)P
运行工况: 电机处在发电状态工作,s1,电机功率由负载通过电机轴输入,经过机电能量变换分别从 电机定子侧与转子侧馈送至电网。此时式(7-4)可改写成
P msm P(1s)P m
功率流程
P
Pm
sn
SP 1 2 n1
(1S)P
CU
SP
-Te c) 超同步速回馈制动状态
0 n1
0
4. 电机在超同步转速下作电动运行
绕线转子异步电动机
绕线转子异步电动机结构如图所示,从广义
P1
上讲,定子功率和转差功率可以分别向定子和
转子馈入,也可以从定子或转子输出,故称作
双馈电机。
Ps
绕线转子异步电动机转子串电阻调速
根据电机理论,改变转子电路的串接电 阻,可以改变电机的转速。
转子串电阻调速的原理如图所示,调速 过程中,转差功率完全消耗在转子电阻 上。
~ Pm
Pmech Ps
双馈调速的概念
所谓“双馈”,就是指把绕线转子异步电机的定子绕组与交流电网连接,转子绕组与其他含 电动势的电路相连接,使它们可以进行电功率的相互传递。 至于电功率是馈入定子绕组和/或转子绕组,还是由定子绕组和/或转子绕组馈出,则要视电 机的工况而定。
电网
双馈调速的基本结构
CU
SP
运动控制系统总结
tr / T ts / T k
14.20
1
以h=5的动态跟随性能比较适中。
表3-5 典型Ⅱ型系统动态抗扰性能指标与参数的关系 (控制结构和扰动作用点如图3-15所示,参数关系符合 M r min准则) h 3 4 5 6 7 8 9 10
Cmax/Cb 72.2% 77.5% 81.2% 84.0% 86.3% 88.1% 89.6% 90.8% tm / T tv / T
1 0 4 t4 ton
2 t2 3
(d) 轻载电动状态的电流波形
T
t
U s RId E RId Ce n
直流PWM调速系统(电流连续)的机械特性
转速控制的要求和稳态调速性能指标
调速范围
nmax D nmin
静差率s
n N s 100% n0
静差率指标应以最低速时所能达到的数值为准
运动控制系统有哪些构成
一个运动控制系统的基本架构组成包括:
1、运动控制器:用以生成轨迹点(期望输出)和闭合位置反馈环。
许多控制器也可以在内部闭合一个速度环。
运动控制器主要分为三类,分别是PC-based、专用控制器、PLC。
其中PC-based运动控制器在电子、EMS等行业被广泛应用;专用控制器的代表行业是风电、光伏、机器人、成型机械等等;PLC则在橡胶、汽车、冶金等行业备受青睐。
2、驱动或放大器:用以将来自运动控制器的控制信号(通常是速度或扭矩信号)转换为更高功率的电流或电压信号。
更为先进的智能化驱动可以自身闭合位置环和速度环,以获得更精确的控制。
3、执行器:如液压泵、气缸、线性执行机或电机,用以输出运动。
4、反馈传感器:如光电编码器、旋转变压器或霍尔效应设备等,用以反馈执行器的位置到位置控制器,以实现和位置控制环的闭合。
众多机械部件用以将执行器的运动形式转换为期望的运动形式,它包括齿轮箱、轴、滚珠丝杠、齿形带、联轴器以及线性和旋转轴承。
以上就是运动控制系统的基本架构。
