电动机保护
电动机应有的保护措施正式版
电动机应有的保护措施正式版电动机作为重要的电力设备，其正常运行对于工业、农业和家庭生活起着重要作用。
为了确保电动机的安全运行和延长其使用寿命，需要采取一系列的保护措施。
下面是电动机应有的保护措施的详细介绍。
1.过压保护：过压是指电压超过额定值的情况，会造成电动机绝缘层击穿和设备损坏。
为了保护电动机，可以安装过压继电器，当电压超过设定值时，继电器自动断开电源。
2.欠压保护：欠压是指电压低于额定值，会导致电流过大，加速设备损坏。
欠压保护可以采用低压继电器或欠压保护装置，当电压低于设定值时，继电器会断开电源。
3.过载保护：过载是指电动机承载的负载超过额定负载的情况，会导致电动机过热和设备损坏。
可以采用热继电器或电流保护继电器来监测电动机的电流，当电流超过设定值时，继电器会断开电源。
4.短路保护：短路是指电源和负载之间产生的直接连接，会导致电流过大，损坏电动机和其他设备。
为了保护电动机，可以采用短路保护开关或者电流互感器，当电流超过额定值时，开关会断开电源。
5.缺相保护：缺相是指三相电源中其中一相缺失的情况，会导致电动机无法正常运行。
可以安装缺相保护继电器，当其中一相电压低于设定值时，继电器会断开电源。
6.过热保护：过热是指电动机在运行中温度过高的情况，会导致电动机绝缘层老化和设备损坏。
可以安装温度继电器或热敏电阻来监测电动机的温度，当温度超过设定值时，继电器会断开电源。
7.启动保护：电动机在启动瞬间需要较大的电流，会对电动机和电网造成冲击。
为了减小启动冲击，可以采用星-三角启动或软启动器，减小启动时的电流冲击。
8.逆转保护：电动机在逆转时会对设备造成损坏，需要采取逆转保护措施。
可以安装逆转保护继电器或电子控制器，当电动机逆转时，继电器会断开电源。
9.地震保护：地震是自然灾害中常见的一种，会对电动机和电源造成损坏。
可以采用地震开关或地震传感器，当地震发生时，开关会断开电源，保护电动机和电源。
10.漏电保护：漏电是指电流从电源到地之间流动，会导致人身触电和设备损坏。

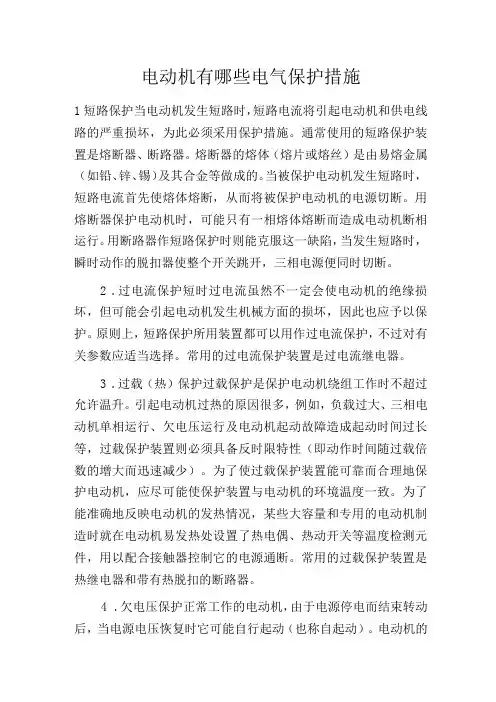

电动机有哪些电气保护措施
电动机有哪些电气保护措施1短路保护当电动机发生短路时，短路电流将引起电动机和供电线路的严重损坏，为此必须采用保护措施。
通常使用的短路保护装置是熔断器、断路器。
熔断器的熔体（熔片或熔丝）是由易熔金属（如铅、锌、锡）及其合金等做成的。
当被保护电动机发生短路时，短路电流首先使熔体熔断，从而将被保护电动机的电源切断。
用熔断器保护电动机时，可能只有一相熔体熔断而造成电动机断相运行。
用断路器作短路保护时则能克服这一缺陷，当发生短路时，瞬时动作的脱扣器使整个开关跳开，三相电源便同时切断。
2.过电流保护短时过电流虽然不一定会使电动机的绝缘损坏，但可能会引起电动机发生机械方面的损坏，因此也应予以保护。
原则上，短路保护所用装置都可以用作过电流保护，不过对有关参数应适当选择。
常用的过电流保护装置是过电流继电器。
3.过载（热）保护过载保护是保护电动机绕组工作时不超过允许温升。
引起电动机过热的原因很多，例如，负载过大、三相电动机单相运行、欠电压运行及电动机起动故障造成起动时间过长等，过载保护装置则必须具备反时限特性（即动作时间随过载倍数的增大而迅速减少）。
为了使过载保护装置能可靠而合理地保护电动机，应尽可能使保护装置与电动机的环境温度一致。
为了能准确地反映电动机的发热情况，某些大容量和专用的电动机制造时就在电动机易发热处设置了热电偶、热动开关等温度检测元件，用以配合接触器控制它的电源通断。
常用的过载保护装置是热继电器和带有热脱扣的断路器。
4.欠电压保护正常工作的电动机，由于电源停电而结束转动后，当电源电压恢复时它可能自行起动（也称自起动）。
电动机的自起动可能造**身事故和设备、工件的损坏。
为防止电动机自起动，应设置失压保护。
通常由电动机的电源接触器兼做失电压保护。
5.断相保护断相保护用于防止电动机断相运行。
可用ZDX-I 型、DDX-I型电动机断相保护继电器以及其它各种断相保护装置完成对电动机的这种保护。
电动机的保护方式
电动机的保护方式电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护及低电压保护等。
一．电动机的短路保护和接地故障保护1.每台交流电动机应分别装设相间短路保护和接地故障保护。
当符合下列条件时，数台电动机可共用一套短路保护电器和接地故障保护电器。
a.总计算电流不超过20A，且可以无选择地切换时。
b.工艺上要求必须同时启停的一组电动机，不同时切断将危及人身设备安全时。
2.电动机的短路保护器件宜采取熔断器或低压短路器的瞬动过电流脱扣器，必要时可采用带瞬动元件的过电流继电器。
保护器件的装设应符合下列规定：a.短路保护兼作接地故障保护时，应在每个不接地的相线上装设。
b.仅作相间短路保护时，熔断器应在每个不接地的相线上装设，过电流脱扣器或继电器应至少在两相装设。
c.当只在两相上装设时，在有直接电气联系的同一网络中，保护器应装设在相同的两相上。
3.当电动机的短路保护器件满足要求时，应兼作接地故障保护。
在TN 系统中的末端线路，通常采用一套短路和接地故障保护电器完成这两种功能。
二．电动机的过载保护1.电动机过载保护的装设应符合下列规定：a.运行中容易过载的电动机、启动或自启动条件困难而要求限制启动时间的电动机，应装设过载保护。
额定功率大于3kW的连续运行的电动机宜装设过载保护；但断电将导致比过载损失更大时，不宜装设过载保护，或使过载保护动作于信号。
b.短时工作或断续周期工作的电动机，可不装设过载保护，但运行中可能堵转时，应装设保护电动机堵转的过载保护2..过载保护器件的动作特性应与电动机的过载特性相配合。
过载保护器件宜采用热继电器或反时限特性的过载脱扣器，也可采用反时限过电流继电器。
有条件时可采用温度保护或其他适当保护。
三．电动机的断相保护1.电动机断相保护的装设应符合下列规定：a.连续运行的三相电动机当采用熔断器保护时，应装设断相保护；当采用低压断路器保护时，宜装设断相保护；低压断路器兼作电动机控制电器时，可不装设断相保护。
电动机一般应采取哪些保护措施
电动机一般应采取哪些保护措施？
为了防止电动机发生故障而损坏，可采用下列几种电气保护措施，这几种方法可以单独使用，也可以互相配合使用。
1）短路保护：当电动机发生短路故障时，及时可靠地切断电动
机的电源，否则非常大的短路电流会很快烧毁电动机、线路及其他电气设备，造成重大损失。
对于500V以下的低压电动机，一般采用熔
丝或断路器的电磁瞬时脱扣器进行保护。
2）过载（过负荷）保护：对于电动机的过载电流，熔丝不一定
能熔断，所以要设置切断过载电流的保护装置。
通常采用热继电器或断路器的热脱扣器进行过载保护，亦称过负荷热保护。
热继电器常和接触器、减压起动器或断路器等组装成过负荷热保护装置。
3）缺相保护：三相异步电动机运行时，由于某种原因断一相而
处于两相运行状态，称为断相运行或两相运行。
为了可靠地保护电动机免于断相运行，应设置断相运行保护装置。
常用的断相保护方法有以下几种：
①采用带断相保护装置的热继电器保护；
②欠电流继电器保护；
③零序电压继电器保护。
4）失电压和欠电压（低电压）保护：失电压和欠电压保护是为了防止电动机在过低的电压下运行而烧毁的保护装置。
它可以在电压过低或失去时，断开电动机，同时又可以防止在电压恢复时电动机自起动。
失电压和欠电压保护常利用交流接触器的电磁机构、减压起动器或断路器上的失电压和欠电压脱扣器及电压继电器等进行保护。
当电源电压低到额定电压的35%～70%时，电磁铁会释放，失电压脱扣器会动作而切断电源。
5）接地或接零保护：当电动机外壳带电时，将威胁人身安全。
因此，必须进行接地或接零保护。
常用的电动机的保护措施有哪些
常用的电动机的保护措施有哪些有短路保护、欠压保护、失压保护、弱磁保护、过载保护及过电流保护等。
( l ）短路保护因电动机绕组和导线的绝缘损坏，控制电器及线路损坏，误操作碰线等引起线路短路故障时，用保护电器迅速切断电源的措施为短路保护。
常用的短路保护电器有熔断器和自动空气断路器。
( 2 ）欠压保护当电网电压降低时，电动机便在欠压下运行。
由于电动机载荷没有改变，所以欠压下电动机转矩下降，定子绕组电流增加，影响电动机的正常运转甚至损坏电动机，此时用保护电器切断电源，为欠压保护。
实现欠压保护的电器有接触器和电磁式电压继电器。
熔断器和热继电器不能进行欠压保护，因为电动机在欠压下运行时．其定子绕组增加的幅度尚不足以使熔断器和热继电器动作，所以这两种电器不能进行欠压保护。
( 3 ）失压保护生产机械在工作时，由于某种原因而发生电网突然停电，当重新恢复供电时，保护电器要保证生产机械重新起动后才能运转，不致造成人身和设备事故，这种保护为失压（零压）保护。
实现失压（零压）保护的电器有接触器和中间继电器。
( 4 ）弱磁保护用保护电器保证直流电动机在一定强度的磁场下工作，不致造成磁场减弱或消失，避免使电动机转速迅速升高，甚至发生"飞车'现象，这种保护为弱磁保护。
在直流电动机励磁回路中．串入弱磁继电器（即欠电流继电器）可实现弱磁保护。
欠电流继电器工作原理：在直流电动机起动、运行过程中，当励磁电流值达到欠电流继电器的动作值时，继电器就吸合，使串接在控制电路中的常开触头闭合，允许电动机起动或维持正常运转；但当励磁电流减小很多或消失时，欠电流继电器就释放，其常开触头断开，切断控制电路，接触器线圈失电，电动机断电停转。
( 5 ）过载保护当电动机负载过大，起动操作频繁或缺相运行时，会使电动机的工作电流长时间超过其额定电流，导致电动机寿命缩短或损坏。
当电动机过载时，用保护电器切断电源的措施为过载保护。
( 6 ）过电流保护用保护电器限制电动机的起动电流或制动电流，使电动机在安全电流值下运行，不致造成电动机或机械设备损坏，这种保护为过电流保护。
电动机常用保护措施
电动机常用保护措施引言电动机是现代工业中常见的设备之一，广泛应用于各个行业和领域。
保护电动机的安全和正常运行，对于确保生产的稳定性和设备的寿命至关重要。
本文将介绍电动机常用的保护措施，包括过载保护、短路保护、温度保护和反转保护等。
过载保护过载是指电动机运行过程中承受的电流超过额定电流的能力。
过载保护是为了避免电动机长时间工作于过大的负荷下而导致电机损坏。
以下是几种常用的过载保护措施：1.熔断器：熔断器是一种用于保护电路的安全装置，它能够在电流过大时自动切断电路。
在电动机电路中，可以使用专门设计的熔断器，根据电动机的额定电流进行选择，当电流超过额定电流时，熔断器会自动切断电路，以保护电动机的安全运行。
2.过载继电器：过载继电器是电气控制系统中常见的一种保护装置。
它能够根据电流的大小进行监测和控制，当电流超过预设值时，继电器会自动切断电路。
过载继电器具有快速响应、可靠性高的特点，适用于各种类型的电动机。
3.电子过载保护器：电子过载保护器是一种新型的过载保护装置，它使用电子元件进行电流检测和控制。
电子过载保护器具有精确的电流测量能力和灵活的参数设定功能，可以根据具体的电动机负荷情况进行调整。
短路保护短路是指电路中的两个相或接地相之间发生直接接触，导致电流异常增大。
短路保护是为了避免电动机受到短路电流的冲击而损坏。
以下是几种常用的短路保护措施：1.熔断器：熔断器在过载保护的同时也可以起到短路保护的作用。
当电路发生短路时，熔断器能够快速切断电路，阻止短路电流的流入，从而保护电动机和电路的安全。
2.空气开关：空气开关是一种常用的短路保护装置，它能够监测电路中的电流和电压，并在短路发生时自动切断电路。
空气开关具有响应速度快、可靠性高的特点，适用于各种规格和类型的电动机。
3.电子短路保护器：电子短路保护器是一种使用电子元件进行电流监测和控制的保护装置。
它可以实时检测电路中的电流情况，当发生短路时，电子短路保护器会迅速切断电路，以保护电动机的安全运行。
电机保护器的工作原理是什么
电机保护器的工作原理是什么
一、电机保护器的工作原理
电机保护器是一种电气设备，它主要用于安全保护电机，以防止电机
的过载，短路和过电流等故障，降低电机的故障率，提高电机的使用寿命。
电机保护器通常是指根据电机安全运行标准，制定电动机的保护回路，以
防止电机及运行周边设备发生损坏，破坏及意外情况的保护装置，综合施
加保护措施与特殊设计，以实现保护功能。
1、电机过载保护原理
电机过载保护是由电动机系统控制器（MCU）和过载电流保护器（OCPD）共同实现，由MCU检测运行负荷状态，如果运行负荷过重，当负
荷大于设定值时，MCU会发出过载信号，令OCPD断开电源与电机的连接，以防止电机发生过载故障。
2、电机短路保护原理
电机短路保护主要由电机检测装置（MCC）负责，MCC检测电机收发
信号，如果检测到电机有短路信号，MCC会发出短路信号，令控制器断开
电机与电源的连接，使电机停止运行，从而防止电机发生短路故障。
3、电机过电流保护原理
电机过电流保护主要由电源检测装置（PSPD）负责，PSPD检测电源
的输出电流，如果检测到电流超出设定值，PSPD会发出过电流信号，令
控制器断开电源与电机的连接。
电动机的控制环节和保护环节
电动机的控制环节和保护环节随着现代工业的高速发展，电动机在各个领域的应用越来越广泛。
而电动机的控制环节和保护环节则成为了电动机运行过程中至关重要的部分。
本文将就电动机的控制环节和保护环节进行探讨。
一、电动机的控制环节电动机的控制环节是指通过对电动机的电流、电压、频率等参数进行调整，使电动机实现各种工作方式，如启动、运行、停止等。
常用的电动机控制方式包括直接启动、星-三角启动、自耦变压器启动、软启动和变频控制。
1. 直接启动直接启动是最简单、最常见的电动机控制方式。
它是通过将电源直接连接在电动机的定子绕组上，使电动机瞬时达到额定转速。
直接启动适用于小型电动机和启动工作负载较轻的电动机。
2. 星-三角启动星-三角启动是一种常见的启动方式，适用于中小功率的三相异步电动机。
通过初始连接电动机为星形绕组，达到规定的星形运行时间后，再切换为三角形绕组，使电动机达到额定运行。
3. 自耦变压器启动自耦变压器启动是一种常用的电动机起动方式，通过在起动过程中使用自耦变压器，实现启动电流的减小，并减少对电网的影响。
自耦变压器启动适用于中小功率的电动机。
4. 软启动软启动是一种电动机起动方式，通过控制器逐步增加电流和电压，使电动机平稳启动，避免了直接启动对电网的冲击。
软启动适用于需要起动动态平稳、启动电流小的大功率电动机。
5. 变频控制变频控制是一种通过改变电动机供电频率来控制电动机转速的方式。
通过变频器将电源的固定频率转换为可调变的频率，以满足不同工况下的需求。
变频控制适用于需要调速精度高、调速范围广的电动机。
二、电动机的保护环节电动机的保护环节是指通过对电动机运行过程中可能出现的故障进行检测和保护，以防止电动机因故障而损坏。
常见的电动机保护装置包括过载保护、短路保护、欠压保护、过压保护、相序保护等。
1. 过载保护过载保护是指当电动机运行时，负载超过额定值时，保护装置会自动切断电动机电源，以避免电动机因过载而损坏。
常用的过载保护装置包括热继电器、电流保护器等。
电气设备的保护之电动机的保护
电气设备的保护之电动机的保护1）电动机过热保护概述额定功率大于0.5kW以上的电动机应配备电动机过热保护，在工作中不允许切断电动机运转的场合（如泵起火）例外。
这种检测方式应发出报警信号，使操作者能够响应。
电动机的过热保护可由下列方式来实现。
（1）过载保护：过载保护器件检测电路负载超过容量时电路中时间—电流间的关系（I2t），同时做适当的控制响应。
（2）超温度保护：温度检测器件可检测过高温度并引发适当的控制响应。
（3）限流保护：应防止过热保护复原后任何电动机自行启动，以免引发危险情况，损坏机械或加工件。
2）过载保护被控对象不允许过载运行时，设备应有过载保护。
在提供过载保护的场合所有通电导线都应接入过载检测，中性线除外。
然而，在电缆过载保护未采用电动机过载检测的场合，过载检测器件数量可按用户的要求减少。
对于单相电动机或直流电源，检测器件只允许用在一根未接地的通电导线中。
若过载是用切断电路的办法作为保护，则开关电器应切断所有通电导线，但中性线除外。
对于特殊工作制要求频繁启动、制动的电动机（快速移动、锁紧、快速退回、灵敏钻孔等电动机），由于保护电器与被保护绕组的时间常数相互差异较大，配置过载保护可能很困难，这时需要采用为特殊工作制电动机或超温度保护专门设计的保护器件。
对于不会出现过载的电动机不要求过载保护。
例如，由机械过载保护器件保护的或有足够容量的力矩电动机和运动驱动器。
3）超温度保护在电动机散热条件差的场合（如尘埃环境），建议采用带超温度保护的电动机。
根据电动机的形式，如果在转子失速或缺相条件下超温度保护不总是起作用，则应提供附加保护。
在可能存在超温度场合（如散热不好），对于不会出现过载的电动机也建议设置超温度保护（如由机械过载保护器件保护或有足够容量的力矩电动机和运动驱动器）。
4）限流保护在三相电动机中用电流限制方法达到防止过热的场合，电流限制器件的数量可从3个减少到2个。
对于单相交流电动机或直流电源，电流限制器件只允许用在未接地带电导体中。
《电动机保护》课件
而保护电动机不受损坏。
熔断器具有结构简单、成本低、使用方便等优点，广泛应用于
03
电动机的短路保护。
断路器保护
断路器是一种能够控制电路通断的开关设备。
当电流超过预定值时，断路器会自动断开电路， 切断电源，从而保护电动机不受损坏。
断路器具有控制能力强、保护功能齐全、使用安 全可靠等优点，是电动机保护的重要设备之一。
电动机保护涉及电气、电子、控制、计算机等多个学科领域 ，是电力系统自动化和工业自动化领域的重要组成部分。
电动机保护的重要性
随着电动机在工业、交通、能源等领域的应用越来越广泛，电动机保护的重要性日 益凸显。
电动机保护可以有效地防止电动机故障对生产、生活造成的影响，减少经济损失， 保障人身安全。
电动机保护还可以提高电力系统的稳定性和可靠性，优化资源配置，降低能源消耗 。
注意事项
在安装过程中，应注意保护装置的 接地、防雷等安全措施，避免人为 损坏和误操作。
电动机保护装置的调试
调试前的准备
熟悉电动机保护装置的功能和调 试步骤，准备调试工具和测试仪
器。
调试内容
检查电动机保护装置的各项功能 是否正常，如过载保护、短路保 护、欠压保护等，并进行相应的
测试和调整。
注意事项
在调试过程中，应注意安全操作 ，避免对人员和设备造成伤害， 同时做好调试记录和问题处理。
《电动机保护》PPT 课件
目录
• 电动机保护的基本概念 • 电动机的常见故障及原因 • 电动机保护装置的种类与选择
目录
• 电动机保护装置的安装与维护 • 电动机保护的发展趋势与展望
01
电动机保护的基本概念
电动机保护的定义
电动机保护是指通过各种技术手段，对电动机进行监测、控 制和保护，以确保电动机正常运行，防止或减少电动机故障 的发生，延长电动机使用寿命。
电动机常用的七种保护及投退
电动机常用的七种保护及投退电动机是现代工业中常见的动力设备之一，为了保证电动机的正常运行和延长其使用寿命，需要采取一定的保护措施。
下面将介绍电动机常用的七种保护及投退方法。
一、过热保护及投退电动机在运行过程中，由于电流过大或机械负载过重等原因，容易引起发热现象。
为了防止电动机过热损坏，可安装过热保护器进行保护。
过热保护器能够监测电动机的温度，并在温度超过设定值时切断电源，起到保护电动机的作用。
二、过载保护及投退电动机在运行时，如果负载过大超过了额定负载能力，就会引起电动机的过载。
过载保护器能够监测电动机的电流，当电流超过额定电流时，会自动切断电源，保护电动机不受损坏。
三、缺相保护及投退电动机在运行时，如果出现了某一相缺相的情况，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装缺相保护器进行保护。
缺相保护器能够监测电动机的三相电压，当某一相电压缺失时，会自动切断电源，起到保护电动机的作用。
四、短路保护及投退电动机在运行时，如果出现了电源线路短路的情况，会导致电动机电流突增，引起电动机的损坏。
为了防止这种情况的发生，可以安装短路保护器进行保护。
短路保护器能够监测电动机的电流，当电流突增时，会自动切断电源，起到保护电动机的作用。
五、欠压保护及投退电动机在运行时，如果电源电压过低，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装欠压保护器进行保护。
欠压保护器能够监测电源电压，当电压过低时，会自动切断电源，保护电动机不受损坏。
六、过压保护及投退电动机在运行时，如果电源电压过高，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装过压保护器进行保护。
过压保护器能够监测电源电压，当电压过高时，会自动切断电源，起到保护电动机的作用。
七、漏电保护及投退电动机在运行时，如果出现漏电现象，会导致电动机无法正常运行，甚至引起电动机的损坏。
12个电机保护模式汇总大全
12个电机保护模式汇总大全1、过载保护当电动机在过负载故障下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护，过载保护不同脱扣级别对应的特征。
2、欠载保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，当三相的平均电流与额定电流的百分比低于设定值时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。
3、堵转/阻塞保护电动机在起动时或运行过程中，如果由于负荷过大或自身机械原因，造成电时机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障进行保护，阻塞保护适用于电动机运行过程中发生此类故障时进行保护，当电流达到动作设定电流时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。
4、断相（不平衡）保护断相（不平衡）故障运行时电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警指令，使电动机的运行更加安全。
5、接地/漏电保护保护器同时具备接地保护和漏电保护功能。
接地保护电流信号取于内部电流互感器的矢量和，用于保护相线对电动机金属外壳的短路保护，保护器可通过增加漏电互感器，检测出30mA~50mA的故障电流，主要用于非直接接地的保护，以保证人身安全。
6、外部故障保护当保护器检测到有外部故障出现，外部故障开关量输入与保护器定义的开关量输入状态不一致时，保护器按照设定的要求保护，确保电动机设备安全。
7、起动超时保护在电动机起动过程中，保护器只具有断相（不平衡），接地/漏电等保护功能，其余保护功能不起作用，在起动结束后，所有保护功能（按用户设定）均自动投入，当电动机起动时间超过用户设定的起动时间，电流还大于额定电流1.1倍时，保护器按照设定的要求保护，在动作（延时）设定时间内发出停车命令，停止电机运行。
电动机保护原理
电动机保护原理
电动机保护是为了确保电动机在工作过程中不受损坏和过载，以延长其使用寿命。
电动机保护要保证安全可靠地工作，主要通过以下原理实现：
1. 过载保护原理：电动机在运行过程中可能会面临超过其额定负载的情况。
过载保护装置可以监测电动机的电流，一旦电动机电流超过额定值，保护装置会自动切断电源，以避免电动机过载运行，造成损坏。
2. 短路保护原理：短路是指电动机内部的线圈之间或线圈与地之间出现直接电路连接。
短路故障会导致电流异常增大，可能引起电动机过热、线圈烧毁甚至引发火灾。
短路保护装置能够监测电动机的绝缘状态，一旦检测到短路，保护装置会迅速切断电源。
3. 低电压保护原理：低电压可能导致电动机无法正常启动或运行，因此需要保护电动机免受低电压的影响。
低电压保护装置可以监测电动机电压，当电压低于设定阈值时，保护装置会自动切断电源，以保护电动机。
4. 温度保护原理：电动机在长时间运行过程中，可能会因为负载过重或外界环境温度过高而导致过热。
温度保护装置能够监测电动机的温度，一旦温度超过额定值，保护装置会切断电源，以防止电动机过热损坏。
5. 缺相保护原理：当电动机的供电相数减少时，电动机可能无
法正常运行或产生过载，因此需要保护。
缺相保护装置可以监测电动机的供电相数，一旦检测到缺相，保护装置会切断电源，以保护电动机。
电动机保护装置通过以上原理实现对电动机的实时监测和保护，保证电动机的正常运行和使用安全。
电动机常用的七种保护及投退
电动机常用的七种保护及投退1. 过载保护过载保护是电动机保护中最常见的一种。
它通过监测电动机的电流来判断是否超过了额定负载能力。
当电流超过设定值时，过载保护装置会自动切断电源，以防止电动机过载损坏。
投退方式：•热继电器：通过感应电动机的热量变化来实现过载保护。
当电流超出额定值时，热继电器会自动切断电源。
•电子式过载保护器：利用传感器监测电流，并通过内置的逻辑控制单元来实现过载保护。
2. 短路保护短路是指两个或多个不同相位之间直接接触，导致较大的电流流过。
短路保护装置能够及时检测到短路故障，并迅速切断电源，以防止火灾和其他损坏。
投退方式：•熔断器：通过在故障处产生高温，使熔断丝融化，切断电源。
•断路器：利用磁场和热响应元件来实现短路保护。
3. 缺相保护缺相保护是指当电动机的供电相失去供电时，保护装置会自动切断电源，以防止电动机因缺相而受损。
投退方式：•缺相继电器：通过检测电流波形中的缺相信号来实现缺相保护。
•相序保护器：通过监测电源的相序来实现缺相保护。
4. 过压保护过压是指电源电压超过了额定值。
过压会导致电动机绝缘损坏和其他故障，因此需要过压保护装置来切断电源。
投退方式：•过压继电器：通过感应电源的过压信号来实现过压保护。
•电子式过压保护器：利用传感器监测电源的电压，并通过内置的逻辑控制单元来实现过压保护。
5. 欠压保护欠压是指电源电压低于额定值。
欠压会导致电动机无法正常运行或提供足够的扭矩，因此需要欠压保护装置来切断电源。
投退方式：•欠压继电器：通过感应电源的欠压信号来实现欠压保护。
•电子式欠压保护器：利用传感器监测电源的电压，并通过内置的逻辑控制单元来实现欠压保护。
6. 过温保护过温保护是指当电动机温度超过额定值时，保护装置会切断电源，以防止电动机过热损坏。
投退方式：•温度继电器：通过感应电动机温度的变化来实现过温保护。
•热敏开关：利用热敏元件监测电动机温度，并在超过设定值时切断电源。
7. 地震保护地震保护是指在地震发生时，为了防止设备损坏或人员伤亡，采取的一系列预防和措施。
电动机保护器的使用说明
电动机保护器的使用说明电动机保护器是用来保护电动机免受过载、过电流、过压、欠压、缺相、短路和过热等异常情况的损坏。
它扮演着电动机防护的重要角色，可以延长电动机的使用寿命，减少因电动机故障而带来的生产停工和损失。
下面是关于电动机保护器的使用说明。
使用电动机保护器前，应先了解电动机的额定电压、额定频率、额定功率和额定电流等参数，以便正确地选择合适的保护器。
通常保护器的额定电流应小于电动机的额定电流。
此外，还需考虑到电动机的起动电流和运行电流等因素。
保护器的安装应符合电气安装规范，遵循电动机和保护器的安装说明。
保护器的安装位置应选择在电动机与电源之间的电缆或电线上，以便对电动机进行全面的保护。
当安装多个电动机的保护器时，应保证每个电动机都有独立的保护器。
在接线方面，应根据保护器的接线图和电动机的接线图进行正确的接线。
通常保护器有输入端和输出端，输入端与电源相连，输出端与电动机相连。
对于三相电动机，还需要正确连接相位。
除了正确安装和接线外，还需定期检查和维护电动机保护器。
首先，应根据保护器的使用说明书进行日常维护和保养。
其次，定期检查保护器的工作状态，如是否正常运行，是否有异常噪声和热量等。
若发现有异常情况，应及时停机检修，并请专业人员修理。
使用电动机保护器时，还需注意以下几点：首先，应遵循保护器的使用规则，不得擅自修改或更改保护器的参数。
其次，应严禁使用不符合要求的保护器，以免无法正常起保护作用。
再次，应定期进行测试和校验，确保保护器的可靠性和有效性。
最后，应及时修复或更换失效的保护器，以保证电动机的正常运行。
总之，电动机保护器是保护电动机免受异常情况损坏的重要装置。
使用者应正确选择、安装和接线保护器，并定期检查和维护，以确保电动机的安全和可靠运行。
同时，使用者还需要遵守保护器的使用规则，不得擅自修改或更改保护器的参数，以免影响其正常功能。
电动机的主要保护及计算
电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg 计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel ×Kst ×InIn=Ie/nTA式中 Krel ——可靠系数1.5；Kst ——电动机起动电流倍数〔在6-8之间〕；In——电动机二次额定电流；Ie——电动机一次额定电流；nTA——电流互感器变比。
2.速断低值：按躲过区外出口短路时电动机最大反应电流计算。
厂用母线出口三相短路时，根据 以 往 实测，电动机反应电流的暂Isdd=Krel ×Kfb ×In=7.8In 式中 Krel ——可靠系数1.3； Kfb ——区外出口短路时最大反应电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间:tsd=0s.二、单相接地零序过电流保护〔低压电动机〕1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流2互感器内产生磁不平衡电流。
根据在不同条件下的屡次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0d z=(0.05-0.075)Ie当电动机容量较小时可取：I0d z=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经历，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。
取：t0dz=0s。
三、负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线〔高压熔断器一相熔断或电动机一相绕组开焊〕，电动机一相或两相绕组匝间短路，电动机电源相序接反〔电流互感器T A前相序接反〕等出现很大的负序电流〔I2〕时，负序电流保护或不平衡电流〔△I〕保护〔国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I保护〕延时动作切除故障。
电动机的主要保护及计算
电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×In In=Ie/nTA式中 Krel——可靠系数 1.5； Kst——电动机起动电流倍数（在6-8之间）； In——电动机二次额定电流； Ie——电动机一次额定电流； nTA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值； Ie ——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie 当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）低定值按躲过电动机的启动电 流整定。
1）启动电流指母线出口短路切除后电压恢 复过程中的电动机电流。按经验可取：
Iop.l Krel K astIM .N / nTA 1.3 5 IM .N / nTA 6.5IM .N / nTA
2）按躲过区外出口短路的电动机最 大反馈电流整定。
Iop.l Krel K fbIM .N / nTA 1.3 6 IM .N / nTA 7.8IM .N / nTA
高压电动机、馈线、变压器 保护及其整定计算
一 高压电动机配置的保护
•容量在200KW及以上的电动机一般 •采用高压电动机。
断路器采用真空断路器、 FC（真空接触器+高压熔断器）
一 高压电动机配置的保护
• 1 容量在2000KW及以上的电动机应
采用纵联差动保护； • 2 磁平衡差动保护； • 3 电流速断保护； • 4 负序电流保护；
动作时间： 按与切除区外短路保护的最长时间 配合。一般取：
T2.op.set 1s
（五）零序过电流保护的整定计算
1 中性点不接地系统的单相接地保护
按躲过区外单相接地时，流过保护 安装处的单相接地电流计算。
3I 0.OP.set
K
rel
I
(1) K
I (1) K
3IC
I C 为被保护设备的单相电容电流。
I res I res0
采用和电流接线方式：
I d | IT IN |
IN
M
I res
1 2
| IT
IN
|
IT
采用差电流接线方式：
Id | IT IN |
I res
1 2
|
IT
IN
|
IN
M
IT
最小动作电流的计算：
I d (0.3 0.4)I M.N
最小制动电流计算：一般取
I res 0.8I M .N
1 负序反时限电流保护
I 2.op.set 为负序电流保护启动值。
当 I 2 /I 2.op.set 1 1.05 动作时间为20S。 当 I 2 /I 2.op.set 1.05 2按反时限特性。
t2.op
1 I2
T2.op.set 1
I 2.op.set
当 I 2 / I 2.op.set 2 时，按 T2.op.set 动作。
I SD (4 5)I M.N
（二）磁平衡差动保护的整定计算
按躲过电动机启动时磁平衡差动保护 的最大不平衡电流整定。
I d.op Krel .Iunb.max /nTA Krel .Ker .Kst .I M .N / nTA 2 0.005 7 IM .N / nTA 0.07IM .N / nTA
灵敏系数：
K sen
I (1) K
I
(1) K
3I 0.op
1.5 2.0
动作时间一般取：
0.5 1s
2 中性点经小电阻接地系统的单相 接地保护 1）按躲过区外单相接地时，流过保 护安装处的单相接地电流计算。
2）按躲过电动机启动时的零序不 平衡电流计算。
3I 0.op.set K rel Kunb K st I M .N 1.5 0.005 7 I M .N 0.05I M .N
t2.op A
20 B C
T2.op.set
1 1.05
D
E
I I 2 2.op.set
2
整定计算举例： 负序动作电流：
1.电动机在70%额定负荷两相运行，
二次线电流为： 1.3Im.n
按负序电流保护有灵敏度（1.25）计算。
I 2.op
1.3I m.n 3 1.25
0.6I m.n
（2）电动机在58%额定负荷两相运行， 二次线电流为：
• 5 反应单相接地的零序电流保护； • 6 过热保护； • 7 长启动及正序过电流保护； • 8 低电压保护；
(一）纵差动保护的整定计算
• 采用比率制动特性
Id
I SD
I d.min
I res0
I I d.min
I res I res0
I d I d.min K (I res I res0 )
（三）相电流速断保护的整定计算
国产电动机综合保护的动作判据 1 高定值判据—— 电动机启动时采用 低定值判据—— 启动结束后采用 2 启动时按正常动作判据翻K倍考虑。
3 由软件识别电动机的启动状态 I 12%IM.N 电动机为静止状态； 60MS内当电流上升到 1.5IM.N 电动机为启动状态。在启动时间
制动部分的斜率计算： 一般按经验取
0.4 0.5
灵敏系数的计算： 区内两相短路时的灵敏系数计算
两相短路电流为：
I (2) K
制动电流为：
I res
1 2
I
(2) K
动作电流为： I op K (I res I res0 ) I d.min
灵敏系数：
K sen
I
( k
2)
I op
1.5
差动速断保护的整定计算：
1.0 I m.n
按负序电流保护有灵敏度计算。取灵敏系 数为1.25。
I 2.op
I m.n 3 1.25
0.46I m.n
故可取：
I 2.op (0.3 0.6)I m.n
正常运行电动机满负荷时，取：
I 2.op 0.5I m.n
电动机负荷电流较小时，取：
I 2.op 0.3I m.n
直接启动的异步电动机，速断保护的定值：
高定值： Iop.h (10.5 12)I M .N / nTA
低定值： I op.l (7.5 8)I M .N / nTA
（四）负序电流保护的整定计算
电动机三相电流不对称、 一相断线、 匝间短路、电源相序接反 会出现很大的负序电流， 因此应装设负序电流保护。
一般根据经验可取：
3I0.op.set (0.05 0.1)I M.N
（六）过热保护 热等效电流：
I eg
K1 I12
K
2
I
2 2
K 1 启动时间内一般取0.5,启动结束后取1.0；
K 2 为负序电流的热效应系数，一般取为6。
内，启动电流下降到 1.125IM .N
(tst t st.set ) 判启动结束。
如果在启动时间内，电流大于1.125 I M.N 保护判启动失败。
启动时间计算：
t st.cal
( I st I M .N
)2 tst.al
（1）高定值按躲过电动机的最大启动
电流整定。
Iop.h Krel K stIM .N / nTA 1.5 7 IM .N / nTA 10.5IM .N / nTA
