监理测量复核表(标高)
测量复核记录
测量复核记录监理规划⼀、⼯程项⽬概况1、⼯程简况1）解放环路是⽆锡市城市道路的⼀环线，它包括解放东路、解放南路、解放西路、解放北路全长5.48公⾥。
⼀期⼯程实施范围：胜利门⼴场~朝阳⼴场~⽂化宫桥，道路桩号为K3+625~K5+548.966（K0+000）~K1+325，全长约3.25公⾥，其中K0+603.218~K1+126.268为新建段，其余路段为⽼路⾯更新改造。
整个⼯程涉及胜利门⼴场、东林⼴场、朝阳⼴场三个⼤型交叉⼝及⼯运路、县前东街、崇宁路、学前东路、⽂化宫桥等主要交叉⼝。
解放环路市政⼯程包括⾬污⽔、⾃来⽔、煤⽓、电⼒、通信等管道，全线分三个项⽬组施⼯，其中：项⽬1组：⽂化宫桥~朝阳⼴场；项⽬2组：朝阳⼴场~东林⼴场；项⽬3组：东林⼴场~胜利门⼴场；2）解放环路道路性质为城市主⼲道，道路红线在朝阳⼴场~⽂化宫桥~⼈民桥段为36⽶，其余路段为40⽶。
机⾮分隔采⽤机⾮隔离栅分隔。
3）路⾯结构在解放环路两侧的⾮机动车道以及朝阳⼴场~⽂化宫桥改线道路为4CM沥青砼（SBS）+8CM沥青砼（AC-20Ⅰ）+40CM⽔泥稳定碎⽯基层+15CM10%⽯灰⼟底基层（K≥93%）；其余路段实施路表铣刨4CM，上铺4CM沥青砼（SBS）+8CM沥青砼（AC-20Ⅰ）4）⾬⽔管线实施新⾬⽔管线1100，其余路段利⽤原有管线，并对原有管线进⾏清挖疏通，以确保⾬⽔管线的畅通。
5）综合管线道路两侧⼈⾏道各增设⼀根电⼒管及改建给⽔管，右侧增设⼀根信息管线。
6）驳岸⼯程靠⽂化宫桥边从K1+038.7~K1+230.14有⼀段新建驳岸，基础原设计为钻空灌注桩。
墙⾝为浆砌⾦⼭⽯，C25砼压顶。
2、⼯程重点和难点分析1、路基弹软⼟质处理；2、新⽼路基搭接；3、路基⼟层压实度、灰剂量、灰⼟拌和均匀性；4、管道基础施⼯、抹带接缝及沟槽回填；5、各种⽼管道及⾬污窨井的保护，合理安排管线⼯程的交叉作业；6、交叉⼝、道⼝的施⼯；7、⽂化宫桥沿河驳岸施⼯；8、砼浇筑质量；9、⽔泥稳定碎⽯施⼯；10、SBS沥青砼⾯层施⼯；3、⼯程的项⽬组织项⽬业主：⽆锡市重点⼯程办公室设计单位：上海市市政⼯程设计院承包商：⽆锡市市政⼯程总公司监理单位：⽆锡市市政建设咨询监理有限公司⼆、监理⼯作的⽬标和范围1、监理⼯作的⽬标监理组严格按照业主的授权和监理服务合同履⾏其职责和义务，我们监理⼯作的⽬标是：根据国家监理规范、规定、运⾏质量保证程序，始终坚持质量第⼀；严格监督承包⼈履⾏施⼯承包合同，确保⼯程质量等恪守监理单位公约和监理⼯程师职业道德，为业主提供优质⾼效的监理服务。
监理测量复核记录表全套资料
监理测量复核记录表全套资料(全套资料，可以直接使用，可编辑优秀版资料，欢迎下载）
说明：本表由监理工程师填写，用于施工放样测量复核
说明:本表由监理工程师填写,用于施工放样测量复核
说明：本表由监理工程师填写，用于施工放样测量复核
监理巡视检查记录表
Ⅲ—编号14武汉建设监理规范用表
监理工程师检查记录表混凝土原材料及配合比设计检验批
监理工程师检查记录表混凝土施工检验批
监理工程师检查记录表填充墙砌体工程检验批
监理工程师检查记录表砖砌体(混水)工程检验批
监理工程师检查记录表现浇结构外观及尺寸检验批
Ⅲ-编号10武汉建设监理规范用表
监理工程师检查记录表
模板安装工程检验批
监理灌浆旁站记录表。
测量复核记录
勘察记录施工记录表3工程名称：晋中市惠通北段（滨江龙湖街）迎宾路二期道路工程，山西宏基建设有限公司、山西宏基建设有限公司对上层进行复核。
K1+020-k2+020非机动车道右侧AC13细粒式沥青混凝土摊铺日期按相关规定要求，K0+300 K0+740按基准C2-1，水泥稳定碎石基层中心线及标高符合设计及规范要求，实测值在标高记录表中显示。
单位：米792.489道路中心线11.2道路中心线796.484 K0+880 K2+020 K1+020按D5基准，中心线及水泥稳定碎石基层测得的高度满足设计及规范要求，测量值显示在海拔记录表上。
单位：m 796.090 6.00道路中心线795.479 21 9 K2+020 5k1+500，经实测路基中心线及高程满足设计及规范要求，实测值见高程记录表。
单位：米795.3145道路中心线795.968 2+96根据基准点bm11，实测道路中心线及标高满足设计规范要求，实测值见高程记录表。
单位：m 799.160 K1+400 10 798.502 4+45 799.132 0+40 794.060道路中心线10.5793.340根据水准点C2，测得的路基中心线和高程满足设计和规范要求，测量值显示在海拔记录表中。
单位：kk0+0600+009.920道路中心线7.003.503.501 10.875根据基准Bm1，测得的道路中线及标高满足设计及规范要求。
测量值见海拔记录表。
单位：M2+820+009.970道路中心线7.003.503.50110.925根据参考点Bm1和BM2，测得的道路中线和高程满足设计和规范要求，测量值显示在高程记录表中。
单位：M2+820+0010.000道路中心线7.003.503.501 10.955根据基准点Bm1和BM2，测得的道路中线和高程满足设计和规范要求。
测量值见海拔记录表。
单位：M2+82 796.968道路中心线5795.314。

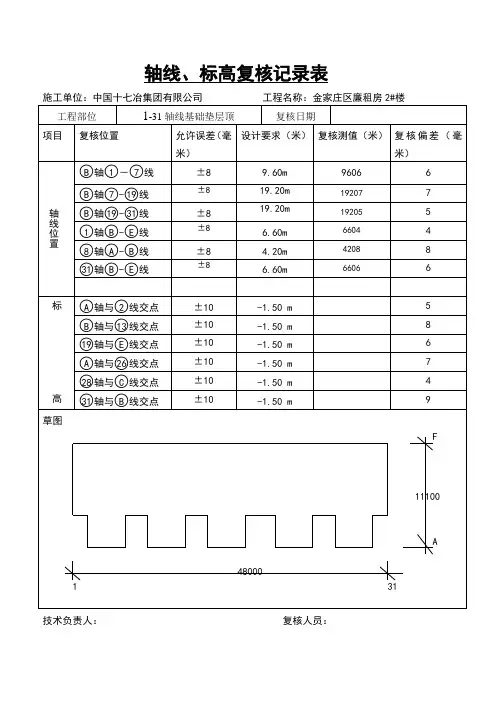

楼层轴线、标高、复核记录表
施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：1、开工前（具备开工条件的资料）：施工许可证（建设单位提供），施工组织设计（包括报审表、审批表），开工报告（开工报审），工程地质勘查报告，施工现场质量管理检查记录（报审），质量人员从业资格证书（收集报审），特殊工种上岗证（收集报审），测量放线（报审）。
2、基础施工阶段：钢筋进场取样、送样（图纸上规定的各种规格钢筋），土方开挖（土方开挖方案、技术交底，地基验槽记录、隐蔽、检验批报验），垫层（隐蔽、混凝土施工检验批、放线记录、放线技术复核），基础（钢筋原材料、检测报告报审，钢筋、模板、混凝土施工方案、技术交底，钢筋隐蔽、钢筋、模板检验批、放线记录、技术复核，混凝土隐蔽、混凝土施工检验批，标养、同条件和拆模试块），基础砖墙（方案、技术交底，提前做砂浆配合比，隐蔽、检验批，砂浆试块），模板拆除（拆模试块报告报审，隐蔽、检验批），土方回填（方案、技术交底，隐蔽、检验批，土方密实度试验）。
3、主体施工阶段：一层结构（方案、技术交底基础中已包含，钢筋原材料、检测报告报审，闪光对焊、电渣压力焊取样、送样，钢筋隐蔽、钢筋、模板检验批、模板技术复核）。
4、装饰装修阶段：地砖、吊顶材料、门窗、涂料等装饰应提前进行复试，待检测报告出来报监理审查通过后方可施工（方案、技术交底，隐蔽、检验批）。
5、屋面施工阶段：防水卷材等主要材料应提前复试，待复试报告出来报监理审查通过后方可进入屋面施工阶段（方案、技术交底，隐蔽、检验批）。
6、质保资料的收集：材料进场应要求供应商提供齐全的质保资料，钢筋进场资料（全国工业生产许可证、产品质量证明书），水泥（生产许可证，水泥合格证，3天、28天出厂检验报告，备案证，交易凭证现场材料使用验收证明单），砖（生产许可证、砖合格证，备案证明、出厂检验报告，交易凭证，现场材料使用验收证明单），黄沙（生产许可证，质量证明书，交易凭证现场材料使用验收证明单），石子（生产许可证，质量证明书，交易凭证现场材料使用验收证明单），门窗（生产许可证、质量证明书、四性试验报告，交易凭证现场材料使用验收证明单），防水材料（生产许可证，质量证明书、出厂检测报告），焊材（质量证明书），玻璃（玻璃质量证明书），饰面材料（质量证明书），材料进场后设计、规范要求须进行复试的材料应及时进行复试检测，其资料要与进场的材料相符并应与设计要求相符。
测量复核记录
勘察记录施工记录表3工程名称：晋中市惠通北段（滨江龙湖街）迎宾路二期道路工程，由山西宏基建设有限公司、山西宏基建设有限公司复核上层。
K1+020-k2+020非机动车道右侧AC13细粒式沥青混凝土摊铺日期符合相关规定。
K0+300 K0+740基于基准C2-1。
水泥稳定碎石基层的中心线和标高符合设计要求，并按规范将测量值显示在标高记录表中。
单位：米792.489道路中心线11.2道路中心线796.484 K0+880 K2+020 K1+020按D5标准，中心线及水泥稳定碎石基层测得高度满足设计及规范要求，实测值见海拔记录表。
单位：m 796.090 6.00道路中心线795.479 21 9 K2+020 5k1+500。
测得的路基中心线和高程符合设计和规范要求。
测量值见高程记录表。
单位：米795.3145道路中心线795.968 2+96根据基准点bm11，测得的道路中线和高程满足设计规范要求。
测量值见高程记录表。
测得的高程为794.40米，符合设计标高799+40.40米，符合设计要求。
单位：kk0+0600+009.920道路中心线7.003.503.501 10.875根据基准Bm1，测得的道路中线及标高满足设计及规范要求。
测量值见海拔记录表。
单位：M2+820+009.970道路中心线7.003.503.501 10.925根据参考点Bm1和BM2，测得的道路中线和高程满足设计和规范要求，测量值显示在高程记录表中。
单位：M2+820+0010.000道路中心线7.003.503.501 10.955根据参考点Bm1和BM2，测得的道路中线和高程满足设计和规范要求。
测量值见海拔记录表。
单位：M2+82 796.968道路中心线5795.314。
根据水准点H7，经实测，中心线及路基高程满足设计规范要求，实测值见高程记录表。
MK961+5001单元。
根据D5水准点，测量路基中心线和高程，满足设计和规范要求。
测量专业监理工程师监理必备(表格、步骤、注意事项)
测量专业监理工程师监理必备（表格、步骤、注意事项）附表1：测量控制桩移交与复核记录工程名称：工程地址：移交依据：移交时间：移交内容控制点名称坐标X（m）高程（H）mY（m）备注附图移交意见移交方（建设单位）交桩人：现场代表：项目负责人：年月日监理单位：专业监理工程师：总监理工程师：年月日接收方（施工单位）接桩人：技术负责人：项目负责人：年月日附表2：工程施工定位（控制）放线测量记录编号：单位工程名称放线部位施工图号天气气温使用仪器型号水准点标高绝对坐标点（m）X：Y：相对坐标点（m）X：Y：使用仪器校正日期校正结果资料及结论定位(放线)记录示意图：监理单位施工单位监理工程师：年月日测量员：技术负责人：年月日附表3：建（构）筑物沉降观测记录观测日期永久水准点（m）观测点NO：观测点NO：观测点NO：建（构）筑物状况情况：高程（m）沉降量（mm）高程（m）沉降量（mm）高程（m）沉降量（mm）本次累计本次累计本次累计建（构）筑物观测点水准基点平面布置示意图：竣工移交前观测结果及处理意见：监理工程师：年月日测量员：技术负责人：年月日附表4：工程竣工测量及复核记录编号：工程名称工程地点施测部位开工时间测量依据竣工时间使用仪器水准点标高绝对坐标点（m） X： Y：相对 X： Y：：使用仪器校正日期及资料名称天气气温竣工测量记录示意图：竣工测量单位：测量人：年月日复测情况：复测单位复测人：测量负责人：年月日建设单位监理单位施工单位现场代表：项目负责人：年月日监理工程师：年月日技术负责人：项目负责人：年月日附表5：施工测量成果报验申请表工程名称：编号：致：（监理单位）我单位已完成了工作，现报上该工程施工测量成果报验申请表，请予以审查验收。
附件：承包单位（章）项目经理：日期：审查意见：项目监理机构总/测量专业监理工程师日期《建设工程监理规范》（50319-2000）第5.2.7条规定，专业监理工程师应按要求对承包单位报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包单位报送的施工测量成果报验申请表予以签认。
工程定位测量及复测记录
工程定位测量及复测记录
MKJ□□□
“工程定位测量及复测记录”填表说明
1、单位工程名称：指设计标注的单位工程名称的全称。
2、坐标定位依据：以设计文件给定的坐标为依据。
3、高程定位依据：指标高确定的依据。
4、工程定位说明（或图示）：注明坐标点的位置与工程及相邻工程的关系、测量成果的描述。
5、复核意见：当复测与初测结果相同或偏差较小时，“初测结果无误同意进行施工”；当复测与初测结果偏差较大时，应进行纠正，注明偏差方向、数值后，“按复测有关数值施工”。
6、工程定位测量及复核记录，初测成果应有测量人员、工程技术负责人签证；复测成果应有复测单位技术负责人员签证，并加盖复测单位公章。
工程施工测量记录
MKJ□□□
“工程施工测量记录”填表说明
1、施工部位：指被测工程部位。
2、坐标依据：指以设计给定的坐标为依据。
3、标高依据：指标高确定的依据。
4、测量、复测结果：按实际测量复测结果填写，是否符合设计及验评标准要求。
5、工程施工测量记录，是工程施工过程中进行测量的文字记录文件，应据实进行记录。
测量及复测结果，施工单位工程负责人、工程技术负责人、专职质量检查员、测量人（或复测人员）应进行签证。
工程测量监理复核作业指导书(含表格)
1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。
为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。
2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。
（对市政项目尚应按交通部和上海市政局的有关规定执行）。
3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。
《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。
4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。
测量复核记录
勘察记录施工记录表3项目名称：晋中市汇通北段（滨江龙湖街）迎宾路段道路工程二期工程山西宏济建设有限公司，山西宏济建设有限公司对上层进行了复核。
AC13细粒沥青混凝土在K1 + 020-k2 + 020非机动车辆车道右侧的铺层日期根据相关规定的要求，K0 + 300 K0 + 740根据基准C2-1，水泥稳定碎石基体的中心线和标高满足设计和规格要求，测量值显示在标高记录表中。
单位：米792.489道路中心线11.2道路中心线796.484 K0 + 880 K2 + 020 K1 + 020根据基准D5，测得的中心线和水泥稳定碎石基层的高程满足设计和规格要求，测量值为显示在海拔记录表中。
单位：m 796.090 6.00道路中心线795.479 21 9 K2 + 020 5k1 + 500根据基准H7，路基的中心线和高程通过实际测量满足设计和规格要求，测量值示于高程记录表。
单位：米795.3145道路中线795.968 2 + 96根据基准bm11，路中线和高程通过实际测量满足设计规范要求，测量值在高程记录表中显示。
单位：m 799.160 K1 + 400 10 798.502 4 + 45 799.132 0 + 40 794.060道路中心线10.5793.340根据基准C2，测得的路基中心线和高程满足设计和规格要求，并显示测量值在海拔记录表中。
单位：kk0 + 0600 + 009.920道路中心线7.003.503.501 10.875根据基准Bm1，测得的道路中心线和高程满足设计和规格要求。
有关测量值，请参见海拔记录表。
单位：M2 + 820 + 009.970道路中心线7.003.503.501 10.925根据基准点Bm1和BM2，测得的道路中心线和高程符合设计和规格要求，测量值显示在高程记录表中。
单位：M2 + 820 + 0010.000道路中心线7.003.503.501 10.955根据基准Bm1和BM2，测得的道路中心线和高程符合设计和规格要求。
装饰工程测量放线复核单
复核人签字
复核意见
复核日期
项目工程师
日期：
建设单位（监理单位）
日期：
定线放线人：日期：
建设单位
上海中冶祥佳投资有限公司
设计单位
上海现代建筑设计（集团）有限公司
监理单位
上海建腾建筑工程监理有限公司
图纸或引进
点依据
13#楼幕墙装饰施工图
复核内容
标高：轴线：相关位置线：
内容说明：
幕墙装饰测量放线复核单
复核部位：祥腾城市广场幕墙工程13#楼
图纸或引进点依据：13#楼幕墙装饰施工图
复核内容：标高、轴线
装饰工程测量放线复核单
装饰B—11
复核部位：祥腾城市广场幕墙工程11#楼
工程名称
祥腾城市广场幕墙工程
施工单位
上海玻机幕墙工程有限公司建设单位上海中Fra bibliotek祥佳投资有限公司
设计单位
上海现代建筑设计（集团）有限公司
监理单位
上海建腾建筑工程监理有限公司
图纸或引进
点依据
11#楼幕墙装饰施工图
复核内容
标高：轴线：相关位置线：
图纸或引进点依据：12#楼幕墙装饰施工图
复核内容：标高、轴线
内容说明：
一、水准线、轴线、复核依据：
1、放线、复核依据12#楼幕墙装饰施工图。
2、总包提供的水平点。
二、复核：
1、水平仪从原始水平点引进，复核总包提供的水平点，复核误差水平1.5mm，符合要求。
2、经纬仪在12#楼轴线水平角，测量角度为90°，误差小于0.10。
内容说明：
幕墙装饰测量放线复核单
复核部位：祥腾城市广场幕墙工程11#楼
坐标、高程复核的报告
坐标、高程复核的报告
**有限公司：
**省*****监理有限公司：
根据2017年1月7日监理例会精神，为防止标高转点出现偏差，应固定专人负责转点放线的要求，我项目部高度重视，立即要求三家劳务将所测的成果进行现场标识，桩号保护，并根据成都市新都城建勘察测绘有限公司提供的测量成果和建设单位于2016年12月5日提供的总平放线图，对引点、转点进行了GPS 和全站仪独立复核。
1、2017年1月10日用GPS引点、转点、基底的坐标高程进行了复测，复测结果在规范的可控范围内，满足设计图纸要求（见附件1）。
2、2017年1月12日用全站仪对8#楼、3#楼的转点及6#楼、8#楼进行了复核，满足规范要求（见附件2）。
3、2017年2月22日用全站仪对9#楼、1#楼的转点及2#楼、4 #楼、5#楼进行了复核，满足规范要求（见附件3）。
1#、2#、3#、4#、5#、9#楼在2017年2月13日进行了补充复核。
3、加强对主轴线的控制，测设完毕再用钢卷尺进行排线复核，确保无误后再进行墙柱定位线的放设。
参加人员：**（组长）
组员：** ** ** ** **
**省**建设工程有限公司
**项目部
2017年02月23日。
轴线标高复核记录
A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：A—15—7轴线、标高复核记录A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：A—15—7轴线、标高复核记录单位工程名称青海省水利水电勘测设计研究院2#住宅楼部位52.110m层图（变更）号结施复核日期2007、7、、轴线、标高示意图：监理工程师复核意见：说轴线标注：设计尺寸偏差，可测量主轴线实际尺寸标高标注：设计标高偏差，可只测大角，长度超过30米，中间应加测点。
实际标高A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：本表一式二份，由承包单位填写，经监理审批后。
承包、监理单位各存一份A—15—7轴线、标高复核记录单位工程名称青海省水利水电勘测设计研究院2#住宅楼部位55.010m层图（变更）号结施复核日期2007、8、、轴线、标高示意图：监理工程师复核意见：说轴线标注：设计尺寸偏差，可测量主轴线实际尺寸标高标注：设计标高偏差，可只测大角，长度超过30米，中间应加测点。
A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：A—15—7轴线、标高复核记录监理工程师复核意见：说明轴线标注：设计尺寸偏差，可测量主轴线实际尺寸标高标注：设计标高偏差，可只测大角，长度超过30米，中间应加测点。
实际标高单位工程负责人施工员复核A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：A—15—7轴线、标高复核记录轴线、标高示意图：监理工程师复核意见：说明轴线标注：设计尺寸偏差，可测量主轴线实际尺寸标高标注：设计标高偏差，可只测大角，长度超过30米，中间应加测点。
实际标高单位工程负责人施工员复核A4---2施工测量放线报验表工程名称：青海省水利水电勘测设计研究院2#住宅楼编号：A—15—7轴线、标高复核记录单位工程名称青海省水利水电勘测设计研究院2#住宅楼部位63.710m层图（变更）号结施复核日期2007、9、16、轴线、标高示意图：监理工程师复核意见：说明轴线标注：设计尺寸偏差，可测量主轴线实际尺寸标高标注：设计标高偏差，可只测大角，长度超过30米，中间应加测点。
建筑工程监理测量复核作业指导书
建筑工程监理测量复核作业指导书1. 总则1.1 工程建设监理测量复核是针对工程建设施工阶段施工单位的测量成果及测量定位放线的原始数据的重新测量复核和验收。
通过监理单位的测量复核，力求确保基础数据的科学性和可靠性，保证工程建设的质量。
1.2 建筑工程监理测量复核作业指导书规定了监理测量复核程序、设备、人员资质管理要求及技术实施要点。
1.3 本作业指导书适用于建(构)筑物工程的监理测量复核作业指导，对市政及水工等项目应严格按照交通部和上海市政局的有关规定执行。
1.4 本作业指导书由公司总师室负责编制、发布、解释，并经总工程师批准后执行。
2. 监理测量复核作业依据1)《工程测量规范》(GB50026—93)；2)《城市测量规范》(CJJ8—99)；3)《建筑变形测量规程》(JGJ／T8—97)；4)《上海市地基基础设计规范》CDGJ08—11—1999；5)《全球定位系统城市测量技术规程》CJJ73—97；6）专业测绘单位、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据；7）施工设计图纸等。
3. 测量复核主要内容及原则规定3.1 测量复核主要内容3.1.1 人员资质、仪器设备、测量方案等审核1）审核施工单位测量人员人员配备及上岗证书；2）审核施工单位测量仪器检定证书（物证对应、检定时效等）；3）审核施工单位施工测量方案。
3.1.2 控制点坐标、标高成果复核1）控制点平面坐标成果复核；2）控制点标高成果复核。
3.1.3 建(构)筑物施工轴线测量复核1）建(构)筑物定位灰线测量复核；2) 基础垫层上弹出的定位轴线测量复核；3)首层(标高±0．00面)结构定位轴线测量复核；4) 其它楼层定位轴线传递及层内轴线测量复核；5) 建(构)筑物特殊部位定位轴线测量复核。
3.1.4 桩位测量复核2) 基桩小样桩桩位测量复核；3) 基桩(竣工)桩位测量复核。
3.1.5 各楼层(包括±O．00面)标高引测复核3.1.6 垂直度测量复核1）建(构)筑物的垂直度测量复核；2）电梯井垂直度测量复核。
监理平行检测方案
吊线直尺检查
弯管
用外卡钳和尺量
管道保温
用钢针刺入、尺量、2米靠尺和形塞尺检查。
6
室内给水
管道
坐标、标高
水准仪、水平尺。
水平管道纵横向弯曲
直尺实测
试压试验
泵、压力表实测。（旁站，检查仪表定期校验单）
7
室外排水
工程
坐标、标高
水准仪、水平尺
水平管道纵横向弯曲、井盖、化粪池丁字管、管道渗水量
灌水试验、水准仪、直尺、拉线、尺量记录、并计算。
用2米靠尺和形塞尺；
目测、观察，钢针、直尺实测。
试压试验
吹洗、泵、压力表观察。（旁站，检验仪表定期校验单）
2
管道附件、卫生器具、给排水配件工程
大便器高、低压水箱角阀及截止阀
尺量检查
水嘴
尺量检查
淋浴器喷头下沿
尺量检查
水泵（水平度、标高、垂直度等）
水平尺、水准仪、水平尺、尺量、拉线检查。
水箱（坐标、标高、垂直度等）
±10mm
钢结构
预埋件轴线复核
放样后
100%轴线复核
±10mm，1/10000
钢结构
地脚螺栓定位复核
放样后
50%轴线复核
设计和规范
钢结构
立柱定位复核
安装后
50%轴线复核
设计和规范
钢结构
立柱倾斜复核
安装后
50%轴线复核
设计和规范
钢结构
桁架梁中线复核
安装后
50%轴线复核
设计和规范
钢结构
钢梁垂向变形复核
安装后
水泥砂浆、防水层与基层之间必须结合牢固
观察和用小锤轻吉检查
3
