三相四线电度表接法
七孔三相四线电度表
七孔三相四线电度表1 七孔三相四线电度表，采用电压线与电流线共用接线方式，在农电计量中为数不少。
这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入（见图）。
这种接法旨在减少二次接线根数。
但是，这种按法非常危险：第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。
然而规程规定，互感器二次回路必须有一点接地。
第二，因电度表的电压、电流接线端子和互感器二次回路均带 380／220V电压，在带电工作中、要时刻注意不能误碰。
第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。
2三相两元件一般是指电度表内部接线的方式，我不太明白，你的问题提得不太明确，我不知道这样说你能明白吗，三相是指接入三相电压，两元件是指接入两相电流，电流是从电流互感器二次侧取的，而电流互感器的接法应为三相不完全星型接法。
追问可以告诉我接线方式吗？我还想知道三相两元件电流互感器怎么测二次电流！！~~~~谢谢回答电流互感器二次侧中串联电流表就可以读电流了，但一定要注意在带电情况下，电流互感器的二次侧是严禁开路的，开路后二次侧有高电压，有时可以达到几万伏。
我不知道在这上面怎么画图，所以你还是找书查一下，什么是电流互感器的接法，有哪几种，再看一下电度表的接线方式，不定期要注意电压互感器与电流互感器的区别和用处，别搞混了。
追问师傅呀！那你能给我介绍一下五防吗？回答变配电所的五防一通，防雨、防雪、防火、防雷、防小动物、通风。
开关柜的五防：防止误入带电间隔、防止带电挂接地线、防止带地线合刀闸、防止带负荷合刀闸、防止误分合开关。
三相四线电度表错误接线分析
三相四线电度表错误接线分析1 前百三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。

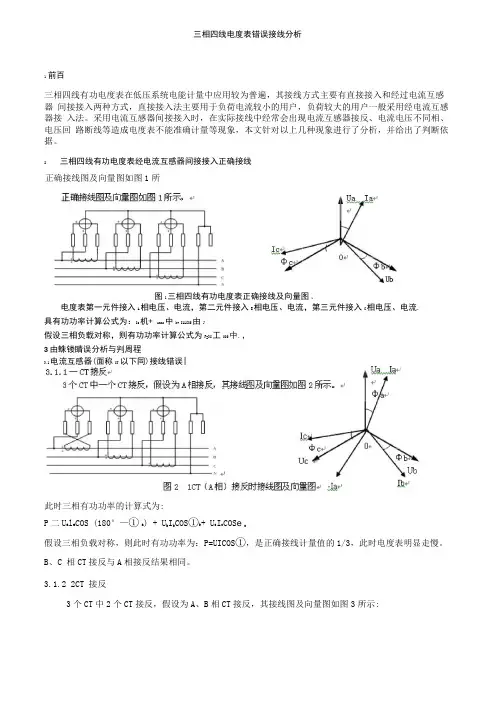

2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所图1三相四线有功电度表正确接线及向量图u电度表第一元件接入A相电压、电流，第二元件接入E相电压、电流，第三元件接入C相电压、电流.具有功功率计算公式为：8s机+ unms中h+ ILLCOS由J假设三相负载对称，则有功功率计算公式为F=3U工OOS中.，3由蛛镂睛误分析与判周程3.1电流互感器(面称CT,以下同)接线错误|此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS①b+ U c I c COS e c假设三相负载对称，则此时有功功率为：P=UICOS①，是正确接线计量值的1/3，此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT 接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示:此时三相有功功率的计算式为：P=U.LCOS (100° —中J + Utl^OS (180° —中』+ ILLCOS中小假设三相负载对称，则此时有功功率为f^-UICOS^,是正确f线让曩旗的-工处此时电度表反转口已二两相CT接反，限C两相CT接反与人E相接反结果相同口3.1. 3 3CT接反」3CT接反全部接反，其接线图及向量图如图4所示.图 4 3CT接反时接线图及向量医盘此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS (180°—①b) + U c I c COS (180°—①c)假设三相负载对称，则此时有功功率为：P=-3UICOS①，是正确接线计量值的-1倍，此时电度表反转。
三相四线电度表错误接线分析 (2)
三相四线电度表错误接线分析1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。

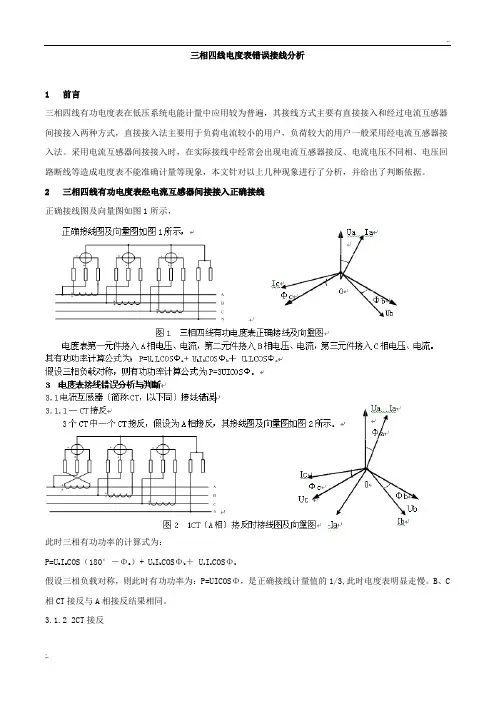

2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
带电流互感器三相四线有功电度表的接线 ppt课件
ppt课件
8
1、类别代号：D——电能表
2、级别代号：1）表示相线：D——单相；S— —三相三线；T——三相四线
2）表示用途分类：B——标准；D——多功能； M——脉冲；S——全电子式；X——无功
3）设计序号用阿拉伯数字表示
ppt课件
2
一、电度表的分类
一、按结构原理分：电气机械式电能表和 电子数字式电能表
二、按电能表使用的电源可分为：直流电 能表和交流电能表
三、电能表按相线可分为：单相电能表、 三相三线电能表和三相四线电能表
ppt课件
3
单相电度表
ppt课件
三相电度表
4
电子式电能表
ppt课件
5
电气机械式电能表是用于交流电路作为 普通的电能测量仪表，按照其工作原理 可以分为：感应型、电动型和磁动型。
它们共同的特点是都有一个可以旋转的 可动体在磁场中转动，指示器是一个机 械计度器。
ppt课件
6
磁电型一般用作直流安培小时计。 电动型则主要用于测量直流电能。
感应型电能表由于其具有结构简单、转动力 矩大、工作可靠等优点，在我国各行业中使 用最广泛、数量最多。
ppt课件
7
二、国产电能表的型号含义
电能表型号的表示方式是用字母和数字的排列 来表示的，内容如下：
2、所选线径线色符合要求，接点露铜不得大于 1.5mm；
3、导线高出布线板不得超过10mm； 4、不允许绑扎导线
考核要求
老师按要求打分
ppt课件
26
安全注意事项 1、劳保穿戴整齐，遵守安全操作规程 2、电流互感器应可靠接地，防止电流 互感器开路 3、选择合适的电流比，防止过载
三相四线电能表的接线方式
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。
带电流互感器的三相四线有功电能表的接线课件
接线错误是导致电能表故障的主要原 因之一，常见的故障现象包括不计量 、计量不准确、电压异常等。
详细描述
接线错误通常是由于接错线、螺丝松 动、接触不良等原因引起的。处理方 法包括检查接线是否正确、紧固螺丝 、清洁触点等，以确保接线良好。
电流互感器变比选择不当的问题及解决方案
总结词
电流互感器变比选择不当会导致计量不准确或误差较大，影响计费的公正性和 准确性。
操作前应先关闭电源，并使用验 电器确认电源已断开。
操作时应穿戴绝缘手套、绝缘鞋 等个人防护装备。
操作时应使用合适的工具，避免 使用金属工具或湿手接触带电体
。
防止触电的措施
在操作过程中，应保持与带电体的安全 距离，避免直接接触。
对于裸露的线头或接线端子，应使用绝 在接线过程中，应确保接线端子螺丝拧
缘胶带进行包裹。
步骤三：接线 将电源线接入电能表的对应端子。
将电流互感器的二次侧接入电能表的对应端子。
接线操作演示步骤
步骤四：检查与测试 检查接线是否牢固，无短路、断路现象。
对电能表进行测试，确保正常工作。
接线操作演示注意事项
注意事项一：安全第一
操作过程中应始终保持断电状态，确保安全。
使用合适的工具进行操作，避免使用不合适的工 具造成损坏或安全事故。
接线操作演示注意事项
01
注意事项二：正确接线
02
确保电源线与电流互感器接入正确的端子，避免接错导致设备
损坏或测量误差。
确保接线牢固，避免出现松动或脱落现象。
03
接线操作演示注意事项
注意事项三：测试与检查
1
2
在完成接线后应进行测试，确保设备正常工作。
3
对设备进行定期检查，确保其长期稳定运行。
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断刘艳红重庆建峰化肥公司重庆涪陵 408601摘要：本文针对三相四线有功电度表经过电流互感器间接接入低压系统计量时容易出现的几种错误接法进行了分析，并提出了判断依据。
关键词：三相四线有功电度表接法电流互感器1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
三相四线电能表错误接线分析及其判断
三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
电度表的工作原理及接线
电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS971型、DDSY971型等。
1、类别代号：D—电度表2、组别代号表示相线：D—单相；S--三相三线；T--三相四线。
表示用途的分类：D—多功能；S—电子式；X—无功；Y—预付费；F—复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD—表示单相电度表：如DD971型DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT—表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS971型DTS--表示三相四线电子式有功电度表：如DTS971型DDSY--表示单相电子式预付费电度表：如DDSY971型DTSF—表示三相四线电子式复费率有功电度表：如DTSF971型DSSD--表示三相三线多功能电度表：如DSSD971型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如5(20)A即表示电度表的基本电流为5A,额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。
二、机械式三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边（即个位数）的〃计数轮〃的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。
三项电度表的接法
DTS794电子式三项四线电能表的接法，有两排数字1-10，不知道具体怎么操作。
请高手指点你的电能表的电流规格是1.5(6)A的吧？应该是1、4、7分别接A、B、C相电流互感器的出线，3、6、9分别接A、B、C相电流互感器的回零线，2、5、8分别接A、B、C相电压，9和10是连在一起的，一同接零线。
电度表接线端子盖里面有接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
将电流互感器S2端连接后接地。
三相四线电能表电流互感器按正常接法，但电压相序不对会怎么样？只要电流电压同相就可以正确计量。
某三相电能表经变比10000/100V的电压互感器和变比50/5A的电流互感器接入电路运行该三相表的倍率是多少？(10000/100)*(50/5)=1000电能表经50/5A的电流互感器和380/100V的电压互感器接入一电路，该电路走了86个字，则耗电量为几KW.h86×（50／5）×（380／100）＝86×10×（380／100）＝86×10×3.8＝3268（KW.h）三相电电表接法？？我家电表1孔进一根除以根2孔进一根除一根，3456孔没有接线，7孔一根~~这法是怎么回事电表走到499.9不走了，但是还有点，是怎么回事，急急急急~这是三相四线表单相运行，1-----2是火线进出，7接0正确的。
你不管，没你的事，如果自已动了铅封，就有责仼，他电工会弄好的，别自找麻烦，下策，一点牢记，电费不补，你没责仼。
你家是把三相表当单相表在用呢。
一般三相表的接法是，三相分别是进线A、B、C三相，出线a、b、c三相进线A进1孔，出线a进2孔进线B进3孔，出线b进4孔进线C进5孔，出线c进6孔零线进7孔这样能看懂吗？你家只用了1孔2孔和7孔，你看看你家电表的1孔和2孔是不是被导线联通了，如果是的话，电流不经过电表，电表就不动了三相四线电表接法，电表1.3.5孔分别接380V A B C三相输入，2.4.6孔分别是380V A B C输出，7孔接零线.你家的电表只接了1.2.7孔，证明把三线表当单相电表使用了，电表停走有可能电表损坏了380V电能在三根线上各接一个单相电表计量电费？因该怎么读数总电数？我们单位上是刚刚换了电表互感器是300/5的。
三相四线电表是否接零线的问题 图文,民熔
三相四线电表是否接零线的问题注意：三相四线电表不允许不接零线。
依照国家规定，建筑用电均选用三相五线制的低压配电TN-S系统，即地线和零线分开的系统因为地线和零线均从电源的中性线引出，电源的中性线是接地的，零线和地线从物连接上是相通的，因此在三相四线电表不接零线是不可以的。
三相四线电表的接线：1、电度表的额定电压应与电源电压一致，额定电流应是5A的。
2、电流互感器精度应不低于0.5级。
电流互感器的极性要用对。
3、二次线应使用绝缘铜导线，其截面：电压回路应不小于1.5 mm2；电流回路应不小于 2.5mm2。
三相四线经电流互感器接法：147并接三相电源线，258分别接147相对应的电流互感器K1端，369分别接147相对应的电流互感器K2端，三个互感器的K2端并在一起再接地。
10或11接零线。
4、三相三线经电流互感器接法：146并联接入三相电源线，23，78，分别与147接相对应其中两相的电流互感器的K1K2端相接，两个互感器的K2端相连再接地，5、小电流三相有功表就简单了，135接电源进线，246接出线，9接零线。
电工天下二、三相四线电能表零线不接的影响在三相电压平衡时，不接零线也不影响精度，表内有三个电压线圈，星接后接在380V 上，每个线圈上的电压是220V，和接零线的效果相同，这时如果表的上线缺相，表内的三个线圈，除缺相的无电，另两个线圈的电压分别降至190V，这时的两相电如果还在工作（两相380V负载，或通过其它零线的单相负载）就会出现走字偏少。
三相四线电度表不接零线会影响计量准确性。
在三相四线的线路中，由于种种情况，线路电压不会相等，如果三相四线电度表不接零线，将会造成电度表电压线圈的中性点偏移，使电度表计量数产生误差。
规范要求进零，但不进零也能准确计量，三相四线电度表的三个电压线圈是星接，相当于三相平衡负载，只要不用单相电，零线可不接。
因此，如果三相四线电能表全部末端全部是三相负载，不接零不影响计量，三相四线电能表有单相负载，必须接零线。
2-34.《三相四线制电能表的间接式接法》说课稿
《三相四线制电能表的间接式接法》说课稿尊敬的各位专家、老师，大家好！我说课的题目是《三相四线制电能表的间接式接法》，下面我将从四个方面进行说课。
一、教材分析我选用的教材是全国中等职业技术学校电工类专业通用教材《维修电工技能训练（第五版）》，内容选自第三单元课题五，进户装置及量配电装置的安装。
学生在将来的工作中，尤其是安装低压配电柜时，常常要进行带互感器的三相四线制电表的安装和接线，这对于初学者而言有一定的难度，因此我选取本课题进行说课。
为了培养学生的综合能力，我确定了如下教学目标：能准确叙述电流互感器的结构、作用和三相四线制电表的计量原理；能根据任务要求做出合理的工作计划，包括工序安排、小组分工、注意事项等；能在规定时间内按照接线图和相关工艺完成三相四线制电表的间接式接法；培养学生自主学习的意识、沟通协作的能力和良好的职业素养。
其中三相四线制电表的间接式接法是本次课的教学重点，所有的教学活动将围绕它来展开，教学难点是三相四线制电表与电流互感器的连接，而突破这一难点的关键在于理解互感器的原理和结构。
二、教学策略为了顺利达成教学目标，还应采取相应的教学策略，而这取决于学生的实际情况。
我所教授的班级是14机电2班，他们已经学过单相电表的知识和电路安装的一些基本技能，为三相电表的学习打下了一定基础，但生活经验和阅历不足，导致学习存在盲目性，学习兴趣不高。
因此，我采用工学结合一体化的教学模式，从生产实际中提取典型工作任务，师生在做中学，做种教。
教师采用行动导向法、六步教学法、引导法来教，学生通过自主探究、小组合作、成果展示法来学习。
同时，教师要做充足的课前准备，比如多媒体课件、网络资源、微课视频、动画、一体化实训室、工具、材料等，便于更好的实现教学手段信息化，技能培养综合化。
三、教学过程上述方法和策略该如何落实到课堂中呢？下面我来说一下教学过程。
课前准备和课后拓展主要围绕课堂教学来展开，因此，我将详细介绍课堂教学的组织过程。
单相电表和三相四线电表接线图
单相电表和三相四线电表接线图3｜来自: 电工学网摘要：电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式,也有经过电流互感器和电压互感器接线的。
但是总的来说，只有两种回路：电压回路和电流回路。
电表接线的一般原则是：电流线圈与负载串联，...电表的接线形式很多,有单相电表的接法,也有三相电表的接法；有直接接线式,也有经过电流互感器和电压互感器接线的.但是总的来说,只有两种回路：电压回路和电流回路。
电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。
单相电表接线图单相电表的接线相对简单明了.在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。
电表端盖(即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图(B）所示。
国产DD862系列单相电表。
三相电表接线图三相电表有三相三线有功电表和三相四线有功电表之分。
1.三相三线有功电表的接线：三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表.对外共有8个接线端。
其接线图如右图所示，（a）为直接接入,（b)为经过电流互感器接入的接线方法；2.三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成,称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。
接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端.上图(右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下.为保证安全，电流互感器二次侧末端K2应分别接地。
