电力拖动控制线路与技能训练实操考题
电力拖动控制线路与技能训练实作试卷
电力拖动控制线路与技能训练实作试卷
考试时间：（210分钟）
一、设计并画出两台电动机顺序启动同时停止线路原理图和接线图（20分）（一）控制要求：
1、电动机M1启动后M2才启动，按下停止M1和M2同时停止。
2、具有短路、过载、欠压、失压保护和接地保护。
（二）考核要求：
1、设计出的线路必须无短路现象并达到控制要求。
2、采用国家统一规定的电气符号画出。
3、电路图采用电路编号法，即对电路中的各个接点用字母或数字编号。
4、画接线图时，根据所有电器元件的实际位置绘制，其文字符号与电路图一致。
二、安装两台电动机顺序启动同时停止并调试线路（70分）
考核要求：
1、根据设计的电气原理图配齐电气元件，将元件安装固定在给定的实验板上。
2、按线路图所示，在板前接线并符合有关技术和工艺要求。
3、安装导线选配：用2.5mm2 单芯铝导线和0.5 mm2 的多芯铜导线。
4、安装完毕后用万用表正确检查线路。
检查完毕主动向监考老师提出通电试车
要求，经同意后方可通电试车。
如未经监考老师同意私自通电试车者，将扣除20分的试车分。
5、一次试车不成功，必须断电后进行检查，检查后可向监考老师提出二次试车
要求。
6、考试结束必须清理切断电源，清理现场，一切复原。
三、安全文明生产（10分）
在以上各项考试中，有违反安全文明生产行为或出现重大事故的情况，监考老师应立即纠正或予以制止，并酌情扣2至10分。
电力拖动实训练习题
电力拖动实训练习题电力拖动实训练习题在现代工业生产中，电力拖动技术被广泛应用于各种机械设备的运行和控制中。
通过电力拖动，可以实现机械设备的自动化、精确控制和高效运行。
为了提高学生在电力拖动方面的实践能力，训练习题是一种非常有效的教学方法。
本文将介绍一些电力拖动实训练习题，以帮助学生更好地理解和掌握这一技术。
一、电机启动与制动控制1. 请简述直流电动机的起动方法，并说明其适用范围。
直流电动机的起动方法有直接起动、降压起动和自耦变压器起动。
直接起动是指将电机直接连接到电源上，适用于小功率的直流电动机。
降压起动是通过降低电源电压来减小电机的起动电流，适用于中小功率的直流电动机。
自耦变压器起动是通过自耦变压器来降低电源电压，适用于大功率的直流电动机。
2. 请说明电机制动的原理，并列举常见的电机制动方法。
电机制动是指通过改变电机的电磁状态，使其产生制动力，从而实现电机的停止或减速。
常见的电机制动方法有反接制动、电阻制动、反电动势制动和永磁制动。
反接制动是通过改变电机的电源接线方式，使电机反接到电源上，从而产生制动力。
电阻制动是通过在电机电路中串联电阻，使电机的终端电压降低，从而产生制动力。
反电动势制动是通过改变电机的励磁电流，使电机的电磁力矩增大，从而产生制动力。
永磁制动是通过在电机电路中引入永磁体，使电机产生制动力。
二、电机速度控制1. 请说明直流电动机的调速方法，并分析其优缺点。
直流电动机的调速方法有电压调速、电流调速和外加电阻调速。
电压调速是通过改变电机的供电电压，来改变电机的转速。
电流调速是通过改变电机的励磁电流或电枢电流，来改变电机的转速。
外加电阻调速是通过在电机电路中串联电阻，来改变电机的转速。
这些调速方法各有优缺点，电压调速简单易实现，但效果不稳定；电流调速调节范围大，但系统复杂；外加电阻调速简单可靠，但效率低。
2. 请说明交流电动机的调速方法，并分析其优缺点。
交流电动机的调速方法有电压调速、频率调速和转子电阻调速。
电力拖动控制线路与技能训练实操考题

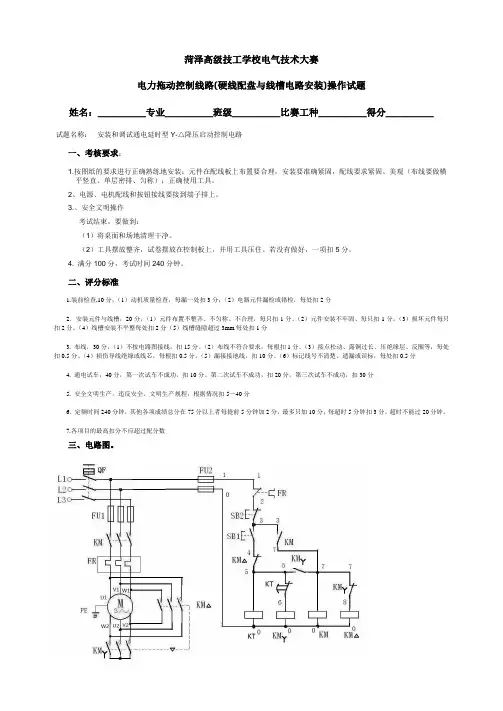

菏泽高级技工学校电气技术大赛电力拖动控制线路(硬线配盘与线槽电路安装)操作试题姓名：＿＿＿＿＿专业＿＿＿＿＿班级＿＿＿＿＿比赛工种＿＿＿＿＿得分＿＿＿＿＿试题名称：安装和调试通电延时型Y-△降压启动控制电路一、考核要求：1.按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要准确紧固，配线要求紧固、美观（布线要做横平竖直、单层密排、匀称）；正确使用工具。
2、电源、电机配线和按钮接线要接到端子排上。
3.、安全文明操作考试结束，要做到：（1）将桌面和场地清理干净。
（2）工具摆放整齐，试卷摆放在控制板上，并用工具压住。
若没有做好，一项扣5分。
4. 满分100分，考试时间240分钟。
二、评分标准1.装前检查,10分，（1）动机质量检查，每漏一处扣3分；（2）电器元件漏检或错检，每处扣2分2．安装元件与线槽，20分，（1）元件布置不整齐、不匀称、不合理，每只扣1分。
（2）元件安装不牢固、每只扣1分。
（3）损坏元件每只扣2分。
（4）线槽安装不平整每处扣2分（5）线槽缝隙超过3mm每处扣1分3. 布线，30分，（1）不按电路图接线，扣15分。
（2）布线不符合要求，每根扣1分。
（3）接点松动、露铜过长、压绝缘层、反圈等，每处扣0.5分。
（4）损伤导线绝缘或线芯，每根扣0.5分。
（5）漏接接地线，扣10分。
（6）标记线号不清楚、遗漏或误标，每处扣0.5分4. 通电试车，40分，第一次试车不成功，扣10分。
第二次试车不成功，扣20分，第三次试车不成功，扣30分5. 安全文明生产，违反安全、文明生产规程，根据情况扣5—40分6．定额时间240分钟，其他各项成绩总分在75分以上者每提前5分钟加2分，最多只加10分；每超时5分钟扣3分。
超时不能过20分钟。
7.各项目的最高扣分不应超过配分数三、电路图。
《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷 答案
《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷一、单项选择题1.(2 分)A2.(2 分)C3.(2 分)A4.(2 分)C5.(2 分)B6.(2 分)B7.(2 分)C8.(2 分)B9.(2 分)A10.(2 分)A二、判断题11.(2 分)错误12.(2 分)错误13.(2 分)错误14.(2 分)正确15.(2 分)错误16.(2 分)正确17.(2 分)错误18.(2 分)正确19.(2 分)错误20.(2 分)错误三、填空题21. (2 分)答：导通角；降低22. (2 分)答：并接；串接23. (2 分)答：字母；数字24. (2 分)答：有；笼型25. (2 分)答：粗调；微调四、简答题26.(10 分)图a所示控制线路的特点是:电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接。
线路能满足M1、M2顺序启动,M1、M2同时停止的控制要求。
图b所示控制线路的特点是:在电动机M2的控制电路中,串接了接触器KM1的辅助常开触头。
线路能满足M1、M2顺序启动,M1、M2同时停止和M2单独停止的控制要求。
五、绘图题27.(10 分)第 3/6 页28.(10 分)六、问答题29.(10 分)(1)该线路能实现位置控制和自动往返控制两种控制方式。
(2)短路保护,由熔断器来实现。
过载保护,由热继电器来实现。
欠压、失压保护,由接触器来实现。
超程终端保护,由行程开关来实现。
(3)SA的作用:切换位置控制与自动循环控制。
SQ1的作用:反转的限位和由反转向正转的自动切换。
30.(10 分)(1)主电路中缺少热继电器KH的热元件。
应填画KH的热元件。
(2)整流器VC的接线不对。
应把接KM2主触头的两端与接TC二次绕组的两端换接。
(3)SB2是复合按钮,其常开、常闭触头未用虚线相连。
用虚线连接起来。
(4)与KT常开触头相串接的应是KM2的辅助常开触头。
电力拖动控制线路与技能训练试卷及答案
《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷一、单项选择题1.用于半导体功率元件及晶闸管的保护时,应选用( )。
(2 分)A.RC1A系列瓷插式B.RT0系列有填料封闭管式C.RM10系列D.RS或RLS系列快速熔断器2.对于额定电流在20A及以上的CJ10系列交流接触器,常采用( )灭弧。
(2 分)A.栅片灭弧装置B.纵缝灭弧装置C.双断口结构的电动力灭弧装置3.交流接触器线圈电压过低将导致( )。
(2 分)A.线圈电流显著增加B.线圈电流显著减小C.铁心涡流显著增加D.铁心涡流显著减小4.当通过继电器的电流超过预定值时就动作的继电器称为( )。
(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器5.DZ5-20系列低压断路器中的电磁脱扣器的作用是( )。
(2 分)A.欠压保护B.短路保护C.过载保护D.断相保护6.当通过继电器的电流减小到低于其整定值时就动作的继电器称为( )。
(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器7.通断能力是指开关电器在规定的条件下,能在给定的电压下( )的预期电流值。
(2 分)A.接通B.分断C.接通和分断8.接近开关按工作原理分有好多种,而最常用的接近开关为( )。
(2 分)A.光电型B.电容型C.高频振荡型9.热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。
(2 分)A.机械强度B.导电能力C.热膨胀系数D.受到外力的作用10.低压开关一般为( )。
(2 分)A.非自动切换电器B.自动切换电器C.半自动切换电器D.自动控制电器二、判断题11.( )不同的生产机械其配电盘是不同的,所用电器的数量、型号、规格也不同。
(2 分)12.( )倒顺开关外壳上的接地螺钉应可靠接地。
(2 分)13.( )交流接触器的银或银合金触点在分断时电弧产生黑色的氧化膜电阻,会造成触点接触不良,因此必须锉掉。

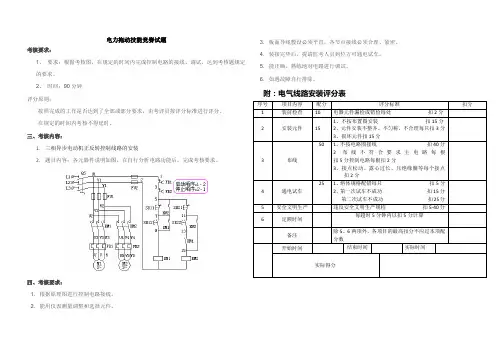

电力拖动技能考试试题
电力拖动技能竞赛试题
考核要求：
1、要求：根据考核图，在规定的时间内完成控制电路的接线、调试，达到考核题规定
的要求。
2、时间：90分钟
评分原则：
按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
三、考核内容：
1.三相异步电动机正反转控制线路的安装
2.题目内容：各元器件说明如图，在自行分析电路功能后，完成考核要求。
四、考核要求：
1. 根据原理图进行控制电路接线。
2. 能用仪表测量调整和选择元件。
3. 板面导线敷设必须平直，各节点接线必须合理、紧密。
4. 装接完毕后，提请监考人员到位方可通电试车。
5. 能正确、熟练地对电路进行调试。
6. 如遇故障自行排除。
附：电气线路安装评分表。
电力拖动试题库带答案
《电力拖动控制线路与技能训练》教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动》教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。
掌握手动、点动、连续等常规电路的原理、分析方法。
重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。
第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。
重难点：生产机械电器控制设备的原理分析。
第四章电动机的自动调速及其调试与维修概述（删除）电力拖动试题库重点部分绪论一、填空1、电源分交流电源和（）。
二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几部分组成？4、电力拖动装置中电动机的作用是什么？5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。
7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。
8、低压熔断器在使用时（）联在被保护的电路中。
9、负荷开关分为（）负荷开关和封闭式负荷开关两种。
10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。
11、低压断路器又称（）。
13、低压控制电器依靠人力操作的控制电器称为( ) 。
14、低压控制电器根据信号能自动完成动作的称为( ) 。
15、断路器的文字符号是( ) 。
17、熔断器文字符号是（）。
电气工程专业《电力拖动》技能考试试题
电气工程专业《电力拖动》技能考试试题
一、笔试（10）
1.电动机通电之前的检查项目有哪些?
2.热继电器的热元件电流整定值是多少?
二、.线路设计（10）
项目：画出用时间继电器控制的星——三角降压启动控制电路图。
（电动机M的功率为
7.5KW，额定电流为16A）
要求：具有短路、过载、失压和欠压保护。
三、线路安装（40）
项目：根据上题设计线路图正确安装控制线路并对元器件进行正确的选择和使用。
项目：在所配制的电盘上进行故障排除，其中主电路故障一处，控制电路故障二处。
评分标准。
电力拖动实作试卷-操作A
中国中铁电工作业技能竞赛试卷（实作-操作部分）项目：拖动控制电路安装及调试 场次： 工位号： 试卷类型:A 一、电路安装及调试1、依据所给电气原理图合理安装元器件。
2、完成布线及模拟调试二、注意事项1、布线要求横平竖直，接线紧固，盘面美观，尽量避免交叉，不得损坏导线绝缘。
2、电源进线和电动机配线、按钮接线、限位开关接线要经接线端子引入配电盘。
3、主电路用黄色BLV-2.52mm 导线，控制电路用红色BLV-2.52mm 导线，按钮及限位开关用红色BVR-12mm 导线。
4、选手通电试车需经裁判员同意。
5、选手需在考核时间内完成通电试车。
(每位选手只有一次机会)6、电动机、限位开关需接保护线。
7、按钮盒及限位开关配线完成后需复位。
8、所有元器件应提前检测完好情况，如有问题提前更换，考核开始后不再更换。
三、考核时间考核时间110min《电力拖动》技能竞赛试卷AFU2KM1FU1U11V11W11M13~KM3KM2U21V21W21V22W22U22KM YM23~KM△KMY KM△KTKMYKM1KTKTKM2KM1KM3KAYAKM2KM2KM3KM3KASB2SB1KM3KM1SQ2SQ3SQ1KH2KH1KM△KM△KH1KH2SB3PEPEL1L2L31234567891011121314161517电力拖动接线图A。
电力拖动实操考试卷
0818、0819工读班《电力拖动》操作考试卷
班级姓名学号成绩
一．考试项目的电路原理图如下
二、正确安装与检修时间继电器自动控制Y—△降压启动控制线路
（满分1
评分标准
扣分
选取工具，仪表及器材
15分
（1）工具、仪表少选或错选每个扣2分
第二次试车不成功扣15分
第三次试车不成功扣20分
安全文明生产
违反安全文明生产规程扣10-70分
定额时间
4h
备注
除定额时间外，各项内容的最高扣分不得超过配分数
成绩
开始时间
结束时间
实际时间
（4）不能查出故障点每个扣10分
（5）查出故障点，但不能排除每个故障扣5分
（6）产生新的故障：不能排除每个扣10分
已经排除每个扣5分
（7）损坏电动机扣20分
（8）损坏电器元件，或排除故障方法不正确每次扣5-20分
通电试车
20分
（1）热继电器未鉴定或鉴定错误扣5分
（2）熔体规格选取不当扣5分
（3）第一次试车不成功扣10分
（6）布线不符合要求每根扣3分
（7）接点松动、露铜过长、反圈等每个扣1分
（8）损坏导线绝缘层或线芯每根扣5分
故障分析
10分
(1)故障分析、排除故障思路不正确每个扣5-10分
(2)标错电路故障范围每个扣5分
排除故障
20分
（1）断电不验电扣5分
（2）工具及仪表使用不当每次扣5分
（3）排除故障的顺序不对扣5分
（2）电器元件选错型号和规格每个扣4分
（3）选错元件数量或型号规格没有写全每个扣2分
装前检查
《电力拖动控制线路与技能训练》试卷 A(附答案)
《电力拖动控制线路与技能训练》试卷（A 卷）（考试时间：60分钟）注意事项1、请按要求在试卷的标封处填写您的班级、姓名和学号。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、不要在试卷上乱写乱画，不要在标封区填写无关内容。
分，共12分）1、位置开关是一种将 信号转换为 信号，以控制运动部件位置或行程的自动控制电器。
2、除照明和电加热电路外，熔断器一般不宜用作 保护电气，主要用于 保护。
3、安装线槽时,应做到 、 、 和便于走线等。
4、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的 。
5、 叫电动机的多地控制。
对多地控制，只要把各地的启动按钮 、停止按钮 就可以实现。
6、改变异步电动机的磁极对数调速称为 ，它是有级调速，且只适用于笼型异步电动机。
○”，错误的填“×”，每小都采用直接启动。
( )2．在安装定子绕组串接电阻降压启动控制线路时，电阻器R 产生的热量对其他电器无任何影响，故安装在箱体内或箱体外时，不需采用任何防护措施。
( )3．只要电动机过载，其保护电器热继电器会瞬间动作并切断电动机电源。
( )4．由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
( )5．接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )6.接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )7.对同一接触器而言，一般是触头压力越大，触头接触电阻越小。
( )8.接触器除用通断大电流电路外，还具有欠电压和过电流保护功能。
( )9.热继电器的触头系统一般包括一个常开触头和一个常闭触头。
( )10.空气阻尼式时间继电器的延时精度高，因此获得广泛应用。
( )11.各电器元件与走线槽内的导线要完全置于走线槽内，应合理走线，并尽可能做到横平竖直，垂直变换走向。
( )12．三相异步电动机直接启动的优点是所用电气设备少，线路简单，启动电流小。
《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷
《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷一、单项选择题1.三相同步电动机采用( )方式进行制动。
(2 分)A.能耗制动B.反接制动C.机械制动2.如图所示电路中,使电动机启动并作高速运转,应按下按钮( )。
(2 分)A.SB1B.SB2C.SB33.若短期工作制电动机的实际工作时间符合标准工作时间时,电动机的额定功率P N与负载功率P L之间应满足( )。
(2 分)A.P N≥P LB.P N≤P LC.P N LD. P N>P L4.根据生产机械运动部件的行程或位置,利用( )来控制电动机的工作状态称为行程控制原则。
(2 分)A.电流继电器B.时间继电器C.行程开关D.速度继电器5.双速电动机高速运转时的转速是低速运转转速的( )。
(2 分)A.一倍B.两倍C.三倍6.串励电动机和并励电动机一样,常采用电枢回路串联启动电阻的方法进行启动,目的是( )。
(2 分)A.增大启动转矩B.限制启动电流C.减小能量损耗7.安装电动机控制线路时,线管的管径应根据导线的总截面来决定,导线的总截面不应大于线管有效截面的( )。
(2 分)A.80%B.60%C.40%8.如图所示电路中,使电动机启动并作低速运转,应按下按钮( )。
(2 分)A.SB1B.SB2C.SB39.单台三相交流电动机(或设备)的三根引出线,按相序依次编号为( )。
(2 分)A.U、V、WB.L1、L2、L3C.U11、V11、W1110.控制电路编号的起始数字是( )。
(2 分)A.1B.100C.200二、判断题11.( )安装控制线路时,对导线的颜色没有具体要求。
(2 分)12.( )如图所示是采用CJ12B系列接触器(有5个主触头)的双速电动机的控制线路,电动机要高速运转时,必须先低速启动,而后再按下SB3实现高速运转。
(2 分)13.( )布置图中,各电器必须采用国家统一规定的电气图形符号表示。
《电力拖动控制线路与技能训练》技能题库
《电力拖动控制线路与技能训练》技能题库一、操作技能（一级 共四项 任选一项 实得分满分折算为60分） 1、三相异步电动机两地控制电路控制线路安装 （1）电气原理图：（2）读图填空：① QF 表示 ；FU1表示 ；PE 表示 。
②表示 ；SB12和SB22串联表示 。
SB11和SB21并联表示 。
KM 辅助触点作用 。
（3）检查和测量各电气器件。
（4）布线安装电气控制线路。
（5）检测安装完毕的电气控制线路。
（6）示意考评员通电试车。
（7）故障排除。
（8）安全文明生产。
V11 U11 W11U12 V12 W 12U V W12 0345三相异步电动机两地控制电路控制线路安装评分标准计分人：年月日核分人：年月日2、中间继电器控制三相异步电动机点动与连续混合正转控制线路安装（1）电气原理图：（2）读图填空：① QF表示；FU1表示；PE表示。
②表示；表示 ; KA表示。
SB1表示；SB2表示。
（3）检查和测量各电气器件。
（4）布线安装电气控制线路。
（5）检测安装完毕的电气控制线路。
（6）示意考评员通电试车。
（7）故障排除。
（8）安全文明生产。
中间继电器控制三相异步电动机点动与连续混合正转控制线路安装评分标准计分人：年月日核分人：年月日3、三相异步电动机具有过载保护的接触自锁正转控制线路安装 （1）电气原理图：（2）读图填空：① QF 表示 ；KH 表示 ；PE 表示 。
②表示 ；表示 。
KM 辅助触点作用 。
（3）检查和测量各电气器件。
（4）布线安装电气控制线路。
（5）检测安装完毕的电气控制线路。
（6）示意考评员通电试车。
（7）故障排除。
（8）安全文明生产。
V11 U11 W11U12 V12 W12U V W1234三相异步电动机具有过载保护的正转控制线路安装评分标准计分人：年月日核分人：年月日4、按钮控制三相异步电动机点动与连续混合正转控制线路安装 （1）电气原理图：（2）读图填空：①表示 ；KH 表示 ；PE 表示 。
《电力拖动》实训考核题库
高二年级《电力拖动》实训操作考核试题（一）姓名:一、考核试题: 以下为点动控制线路原理图, 根据图形选择好元器件, 在控制线路板根据要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟二、评分标准高二年级《电力拖动》实训操作考核试题（二）姓名:一、考核试题: 以下为自锁正转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（三）姓名:一、考核试题: 以下为接触器联锁正反转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（四）姓名:一、考核试题: 以下为按钮联锁正反转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容2.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
3.检查好线路, 通电试车与调试4.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（五）姓名:一、考核试题: 以下为按顺序控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容2.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
3.检查好线路, 通电试车与调试4.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（六）姓名:一、考核试题: 以下为按多地控制线路原理图, 在右画出它的主电路, 再根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
电力拖动控制线路与技能训练(第五版)
电力拖动控制线路与技能训练（第五版）1、电气图包括：电路图、功能表图、系统图、框图以及（）等。
[单选题] *位置图(正确答案)元件图装配图部件图2、电气图上各直流电源应标出（）。
[单选题] *A电压值、极性(正确答案)B电压值、频率C电压值、相数D频率、极性3、按国家标准绘制的图形符号，通常含有（）。
[单选题] *A要素符号、概念符号、文字符号B方位符号、规定符号、文字符号C文字符号、一般符号、电气符号D符号要素、一般符号、限定符号(正确答案)4、电器位置图应详细表示电器设备、零件的（）。
[单选题] *相互连接情况安装技术要求安装位置(正确答案)接线情况5、在电气原理图上，一般电路或元件是按功能布置，并按（）排列。
[单选题] *从左到右，从上到下(正确答案)从前向后，从左到右从前向后，从小到大从上到下，从小到大6、若将一段电阻为R的导线均匀拉长至原来的两倍则其电阻值为（）。
[单选题] * 4R(正确答案)1/4R2R1/2R7、关于电位的概念，（）的说法是正确的。
[单选题] *电位就是电压电位是相对值(正确答案)电位是绝对值参考点的电位不一定等于零8、1.4Ω的电阻接在内阻为0.2Ω，电动势为1.6V的电源两端，内阻上通过的电流是（）A。
[单选题] *1.60.21.41(正确答案)9、四只16Ω的电阻并联后，等效电阻为（）。
[单选题] *8Ω16Ω64Ω4Ω(正确答案)10、∑I=0只适用于（）。
[单选题] *闭合曲面节点和闭合曲面(正确答案)节点复杂电路的节点11、两个极性相同的条形磁铁相互靠近时它们会（）。
[单选题] *互不影响相互排斥(正确答案)有时吸引，有时排斥相互吸引12、矫顽小，剩磁小的材料称为（）。
[单选题] *矩磁材料软磁材料(正确答案)硬磁材料非磁材料13、电阻在电路中是消耗功率的，电阻消耗的功率是由电路中（）提供的。
[单选题] *导线截面电源(正确答案)周期电抗14、金属磁性材料是由（）及其合金组成的材料。
电力拖动实操试题 文档
技能考核标准试题《电力拖动》考试试题（试题编号：DQ DT 100 01）说明1、请首先按要求在试卷的指定位置处填写您的班级、姓名、学号。
2、请仔细阅读各类题目的要求，在规定的时间内完成操作。
3、不要在试卷上乱写乱画。
考核时间：？班级：姓名：学号：试题一、时间继电器自动控制Y- 降压启动线路考核要求：1、按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，布线要求横平竖直，应尽量避免交叉跨越，接线紧固、美观。
正确使用工具和仪表。
2、按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，要注明出端子标号。
3、安全文明操作4、注意事项：满分40分，考试时间240分钟。
试题二、按工艺规程，进行中、小型三速异步电动机的安装、接线和试验考核要求：(1) 准备。
①安装、接线及调试的工具准备齐全。
②各种仪器准备齐全。
(2) 安装。
①电动机及所带的机械地脚螺丝紧固。
②联轴器联接牢固且符合机械传动的有关要求。
③装好联轴器防护罩。
④电缆头金属保护层接地良好。
⑤电动机外壳接地良好。
(3) 接线。
接线正确、熟练。
(4) 电气测试。
①测量电动机绝缘电阻合格。
②测量电动机的电流、振动、转速及温度等正常。
(5) 试车。
①空载试验方法正确。
②根据试验结果判定电动机是否合格。
(6) 考核注意事项。
①满分40分，考试时间240分钟。
②正确使用工具和仪表。
③遵守电动机安装、接线及调试的有关规程。
选择考核项目时应考虑的其他因素：（１）本项目满分40分。
（２）本项目考核时间限定在180～240分钟。
（３）在做通电试验时，现场应有2名老师，其中1人任现场监护。
（４）本内容作为专门从事电动机安装工作人员的重点考核内容之一，考核时应优先选择。
评分人：年月日核分人：年月日。
电力拖动控制线路与技能训练 试卷及答案
学年度第二学期试卷一《电力拖动控制线路与技能训练》适用班级：出题人：一．判断题.对的打“√”，错的打“×”（每题1分，共60分）1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用. ( )2、倒顺开关外壳上的接地螺钉应可靠接地。
（）3、按钮的触头允许通过的电流较小，一般不超过10A.4、主令控制不使用时，手柄应停在零位。
（）5、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。
（）6、交流接触器中主要的发热部件是铁心。
( ）7、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果.（）8、、按下复合按钮时，其常开触头和常闭触头同时动作。
（）9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁.（）10、直流接触器铁心端面不需要嵌装短路环。
（ )11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。
（）12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难.( ）13、运行中的交流接触器，其铁心端面不允许涂油防锈。
（）14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。
（）15、JZ7-4A型中间继电器有4对常开触头、4对常闭触头。
（ )16、当电路发生短路或过载故障时，过电流继电器的触头即动作。
（）17、在电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。
（）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的.（）19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
（）20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
（）21、热继电器都带断相保护装置。
（ )22、熔断器和热继电器都是保护电器,两者可以互相代用。
（）23、带断相保护装置的热继电器只能对电动机作断相保护,不能做过载保护. （）24、热继电器动作不准确时,可轻轻弯折热元件以调节动作值。
( )25、流过主电流和辅助电路中的电流相等。
电力拖动控制线路与技能训练
电力拖动控制线路与技能训练(总63页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式 1A 30A 25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B 4. A 8. B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
菏泽高级技工学校电气技术大赛
电力拖动控制线路(硬线配盘与线槽电路安装)操作试题
姓名：＿＿＿＿＿专业＿＿＿＿＿班级＿＿＿＿＿比赛工种＿＿＿＿＿得分＿＿＿＿＿试题名称：安装和调试通电延时型Y-△降压启动控制电路
一、考核要求：
1.按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要准确紧
固，配线要求紧固、美观（布线要做横平竖直、单层密排、匀称）；正确使用工具。
2、电源、电机配线和按钮接线要接到端子排上。
3.、安全文明操作
考试结束，要做到：
（1）将桌面和场地清理干净。
（2）工具摆放整齐，试卷摆放在控制板上，并用工具压住。
若没有做好，一项扣5分。
4.满分100分，考试时间240分钟。
二、评分标准
1.装前检查,10分，（1）动机质量检查，每漏一处扣3分；（2）电器元件漏检或错检，每处扣2分
2．安装元件与线槽，20分，（1）元件布置不整齐、不匀称、不合理，每只扣1分。
（2）元件安装不牢固、每只扣1分。
（3）损坏元件每只扣2分。
（4）线槽安装不平整每处扣2分（5）线槽缝隙超过3mm每处扣1分
3.布线，30分，（1）不按电路图接线，扣15分。
（2）布线不符合要求，每根扣1分。
（3）接点松动、露铜过长、压绝缘层、反圈等，每处扣0.5分。
（4）损伤导线绝缘或线芯，每根扣0.5分。
（5）漏接接地线，扣10分。
（6）标记线号不清楚、遗漏或误标，每处扣0.5分
4.通电试车，40分，第一次试车不成功，扣10分。
第二次试车不成功，扣20分，第三次试车不成功，扣30分
5.安全文明生产，违反安全、文明生产规程，根据情况扣5—40分
6．定额时间240分钟，其他各项成绩总分在75分以上者每提前5分钟加2分，最多只加10分；每超时5分钟扣3分。
超时不能过20分钟。
7.各项目的最高扣分不应超过配分数
三、电路图。
