gis制作高程、坡度、坡向分析图讲课稿
干货分享GIS地形（高程坡度坡向）分析攻略
干货分享GIS地形（高程坡度坡向）分析攻略CAD文件—tin文件—dem文件—单因子分析—重分类—叠加分析前期数据准备1.Cad数据转换与导入打开cad文件。
由于导入gis的原始高程数据，一般为等高线或者等高点，所以先检查cad等高线是否具有标高信息（右键—特性）。
案例中，由于等高线具有标高值，所以可以直接导入使用。
而地形图中大部分农田线型不具备标高值，如果只用等高线，分析范围内将确实大量数据。
而案例中，除了等高线，cad中仍有等高点高程数据源，所以，可以用湘源的“字转高程”将等高点文字转为多段线（图层孤立—字转高程）。
字转高程后，再对等高线和转换出来的等高点多段线（即DX-离散点图层）进行图层孤立，再拷贝到新的cad上，保存为原始地形数据文件。
（文件名随意，这里用了dx.dwg）。
最后通过导入多段线到gis中。
2.检查并修正高程数据在生成tin文件之前，先检查cad文件高程数据是否有明显错误。
右键选择cad图层，打开属性表。
双击elevation，观察是否存在离谱的数据。
（就像高程为0，或者负值，或者1w这种明显的错误）。
（或者用其他方法检查，或者你生成tin之后发现不对头，再返回来修改）由于案例中等高线存在明显错误，所以要对数据源进行修改。
又由于，gis貌似不能对cad文件直接进行编辑（或者可以，我不会……），所以要先将cad文件在gis里面先转换成shape文件。
再打开editor,选择start edit。
通过属性表里的select by attributes，选出高程属性有问题的多段线，按DEL删除。
将有问题的线都删除完毕后，点选editor里面的save edits，再点选stop editing。
Dem文件的生成数据检查并修正完成后，通过3d analyst，生成tin文件。
Height source里面，选Elevation（或者用其他具有高程数据的字段）。
据说tin文件运行速度较低，一般都要转成raster栅格文件，以提高运行速度（3d analyst—convert—tin toraster）。

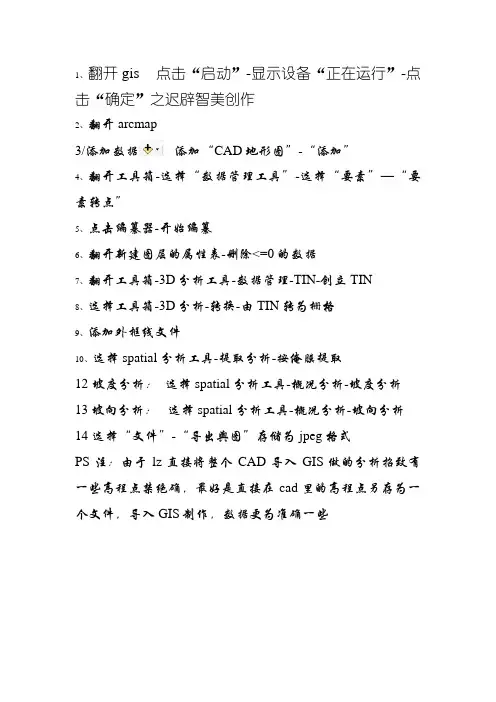

gis制作高程、坡度、坡向分析图
1、翻开gis 点击“启动”-显示设备“正在运行”-点击“确定”之迟辟智美创作
2、翻开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、翻开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编纂器-开始编纂
6、翻开新建图层的属性表-删除<=0的数据
7、翻开工具箱-3D分析工具-数据管理-TIN-创立TIN
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析：选择spatial 分析工具-概况分析-坡度分析13坡向分析：选择spatial 分析工具-概况分析-坡向分析14 选择“文件”-“导出舆图”存储为jpeg格式
PS注：由于lz直接将整个CAD导入GIS做的分析招致有一些高程点禁绝确，最好是直接在cad里的高程点另存为一个文件，导入GIS制作，数据更为准确一些。
湘源控规_ArcGIS高程坡度坡向分析
点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基 本一致。
最后导出地图，大家都懂的。GIS10.0可以导出分类多（即色 彩多）、分辨率高的图，这是相对于9.3最大的优点。
然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好 不要改变路劲，把新建的TIN命名。
然后点击“确定”
之后，如果正常，会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN，点击“属性”。
在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后 可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘 述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。
• 打开ArcMap，点击“地理处理”，在下拉 菜单中点击“Arctoolbox”,如图所示：
打开“3D Analyst 工具”中的“TIN管理”，点击“创建TIN”， 出现对话框后，点击红色箭头所指处（即输入要素）
打开“我的文档”中ArcGIS文件夹，找到要分析的CAD文件， 双击，点击Polyline，添加之
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大，对地 形分析而言，主要在于工具栏的位置发生了很 大变化；但是内核、基本思路基本一致，利用 GIS软件进行地形分析，按照以前给出的9.3的 教程，实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN（不规则三角形），然后 对TIN的特性（属性）进行编辑而得到想要的 结果。
2. 根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程 点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
arcgis做高程坡度坡向分析
arcgis做高程坡度坡向分析使用ArcGIS进行高程、坡度、坡向分析是一种常见的地理信息系统（GIS）任务，这需要使用到一系列的GIS工具和功能。
下面将详细介绍如何使用ArcGIS进行这些分析：1.高程分析：在ArcGIS中，可以使用“栅格计算器”（Raster Calculator）工具来对高程数据进行处理。
这个工具允许您对一个或多个栅格图层进行复杂的表达式计算。
例如，可以用来计算地面高程的平均值或最高/最低值等。
!RASTER_DATA! - !RASTER_DATA!这里!RASTER_DATA!是当前栅格的值，使用这个工具就可以找到最高和最低高程。
2.坡度分析：坡度是对地形表面倾斜程度的度量。
在ArcGIS中，可以使用“表面坡度”工具（Slope）来计算坡度。
该工具会生成一个新的坡度栅格图层，其值介于0（水平）到90（垂直）之间。
对于计算坡度，需要使用表面工具库中的“坡度”工具，可以选择“显示坡度栅格图层”、“创建坡度栅格图层”、“创建坡度栅格图层并按比例填充颜色”等选项。
3.坡向分析：坡向定义为地形表面上每个点处的下坡方向。
在ArcGIS中，可以使用“表面坡向”工具（Aspect）来计算坡向。
该工具将生成一个新的坡向栅格图层，其中每个像素的值表示该点处的下坡方向，范围从0（北）到360（东），然后循环到0（北）。
对于计算坡向，需要使用表面工具库中的“坡向”工具，可以选择“显示坡向栅格图层”、“创建坡向栅格图层”等选项。
以上这些计算都是在栅格计算器中完成的，这需要先打开栅格计算器，然后输入相应的公式进行计算。
除了上述的方法，还可以使用空间分析扩展模块中的“重分类”工具对坡度图层进行分类处理，比如将坡度分为“平坦”、“缓坡”、“陡坡”等几类。
这需要使用到“重分类”工具中的“分割为类别”选项。
在完成以上步骤之后，别忘了添加一个图例来展示你的各个图层。
在“属性”窗口中选择“符号系统”，然后选择你需要的颜色和样式即可。

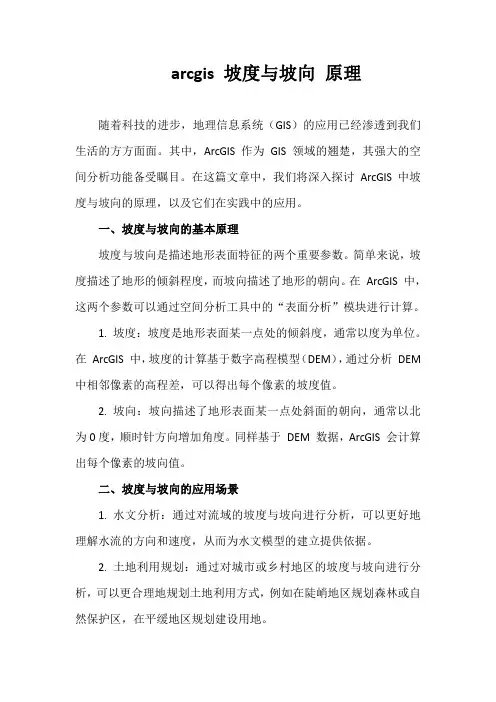

arcgis 坡度与坡向 原理
arcgis坡度与坡向原理随着科技的进步，地理信息系统（GIS）的应用已经渗透到我们生活的方方面面。
其中，ArcGIS作为GIS领域的翘楚，其强大的空间分析功能备受瞩目。
在这篇文章中，我们将深入探讨ArcGIS中坡度与坡向的原理，以及它们在实践中的应用。
一、坡度与坡向的基本原理坡度与坡向是描述地形表面特征的两个重要参数。
简单来说，坡度描述了地形的倾斜程度，而坡向描述了地形的朝向。
在ArcGIS中，这两个参数可以通过空间分析工具中的“表面分析”模块进行计算。
1.坡度：坡度是地形表面某一点处的倾斜度，通常以度为单位。
在ArcGIS中，坡度的计算基于数字高程模型（DEM），通过分析DEM 中相邻像素的高程差，可以得出每个像素的坡度值。
2.坡向：坡向描述了地形表面某一点处斜面的朝向，通常以北为0度，顺时针方向增加角度。
同样基于DEM数据，ArcGIS会计算出每个像素的坡向值。
二、坡度与坡向的应用场景1.水文分析：通过对流域的坡度与坡向进行分析，可以更好地理解水流的方向和速度，从而为水文模型的建立提供依据。
2.土地利用规划：通过对城市或乡村地区的坡度与坡向进行分析，可以更合理地规划土地利用方式，例如在陡峭地区规划森林或自然保护区，在平缓地区规划建设用地。
3.矿产资源勘探：通过对矿区的坡度与坡向进行分析，可以辅助地质学家判断矿产资源的分布和储量。
4.环境影响评估：在进行大型工程项目时，如高速公路、水库等，可以通过分析项目区域的坡度与坡向，预测工程对周边环境的影响。
三、总结通过ArcGIS中坡度与坡向的原理及应用的探讨，我们可以看到这两个参数在地形分析中的重要地位。
了解并掌握ArcGIS中的坡度与坡向计算方法，有助于我们在实际工作中更好地应用GIS技术，为资源管理、环境保护、城市规划等领域提供科学依据。
同时，随着GIS技术的不断发展，我们期待看到更多创新的应用模式，为人类社会的可持续发展做出贡献。

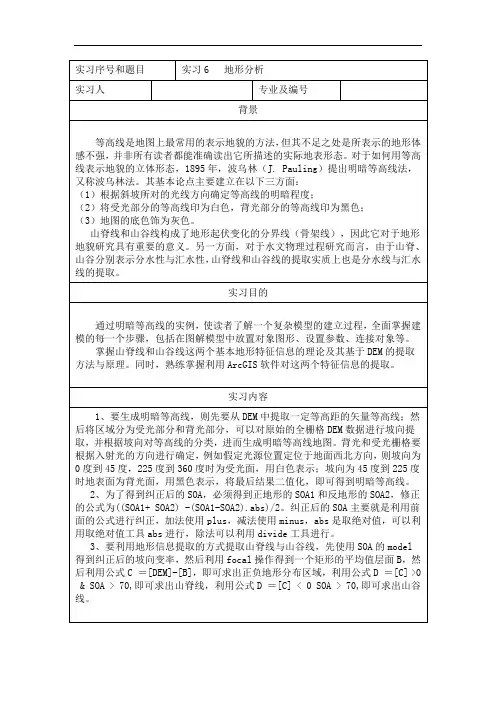

ArcGIS地形分析,坡度,坡向
1、明暗等高线制作首先，将明暗等高线的提取分为两部分提取。
一部分为等高线的提取，一部分为明暗显示，即提取坡度与坡向显示。
等高线的提取使用contour工具，dem50作为输入栅格，命名为Contourdem，contour interval设置为50，即等高线之间的间隔，base contour设置为1155，即dem数据中高程的最小值。
然后对坡向进行提取，使用aspect工具，将dem50作为输入栅格，输出命名为aspectdem，对提取出的坡向进行重分类，重分类有好几种工具，这里使用reclassify工具，将坡向aspectdem作为输入数据，reclass field为value, 对其break values重新设置，由于光源位置定位于地面西北方向时，则坡向为0度到45度，225度到360度时为受光面，坡向为45度到225度时地表面为背光面，所以重分类设置如下图：重分类之后的图层是栅格图层，需要将其转化为矢量图层，使用raster to Polygon.将生成的等高线与背光面与受光面的坡向共同显示在图层中，需要使用identity工具，保持默认选项即可。
点击运行model，将生成的结果加载到图层中，并不能显示出最后的效果，需要在图层的属性中进行二值化，将重新分类中的受光部分的等高线印为白色，背光部分的等高线为黑色，并且需要在view菜单下选择data prosperities，修改frame下的background，选择Grey 40%。
现在生成的结果即是最后的明暗等高线图。
2、坡向变率（SOA）：提取坡向变率（SOA）大致是分两步完成的。
第一步，求解出正地形与反地形，然后利用公式((SOA1+ SOA2) -(SOA1-SOA2).abs)/2分别对正、反地形的SOA 进行纠正所得的最后结果就是正确的SOA。
求解反地形前面已经学习过了，使用minus工具，对原始栅格DEM与高程的均值对比，高于均值的判断为正地形，反之定义为负地形。
[整理]gis制作高程、坡度、坡向分析图
![[整理]gis制作高程、坡度、坡向分析图](https://img.taocdn.com/s3/m/f850f7d9915f804d2a16c181.png)
[整理]gis制作高程、坡度、坡向分析图1、
打开gis 点击“启动”-显示设备“正在运行”-点击“确定”44、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析: 选择spatial 分析工具-表面分析-坡度分析 13坡向分析: 选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运行”-点击“确定”之蔡仲巾千创作
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析：选择spatial 分析工具-概况分析-坡度分析
13坡向分析：选择spatial 分析工具-概况分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
PS注：由于lz直接将整个CAD导入GIS做的分析导致有一些高程点禁绝确，最好是直接在cad里的高程点另存为一个文件，导入GIS制作，数据更为准确一些。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动"-显示设备“正在运行”—点击“确定"
2、打开arcmap
3/添加数据添加“CAD地形图”—“添加”
4、打开工具箱-选择“数据管理工具"—选择“要素”—“要素转点"
5、点击编辑器—开始编辑
6、打开新建图层的属性表—删除<=0的数据
7、打开工具箱-3D分析工具-数据管理—TIN—创建TIN
8、选择工具箱-3D分析-转换—由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具—提取分析-按俺膜提取
12 坡度分析: 选择spatial 分析工具—表面分析—坡度分析13坡向分析：选择spatial 分析工具-表面分析—坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
PS注:由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确，最好是直接在cad里的高程点另存为一个文件,导入GIS制作，数据更为准确一些。
